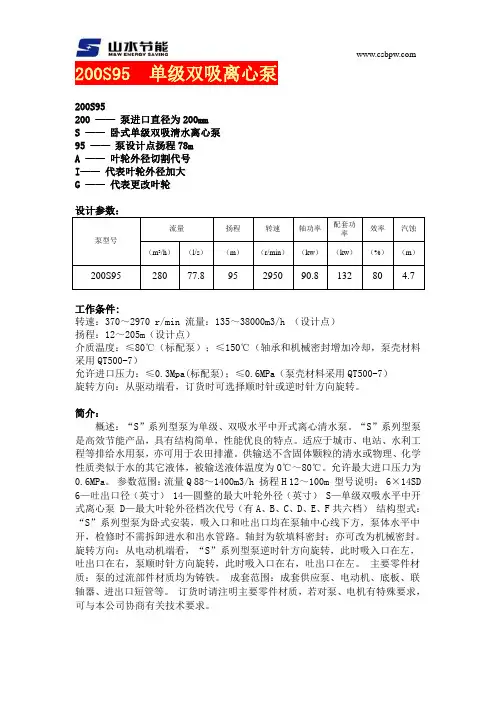

200S95中开泵-中开泵参数-中开泵性能
200S95 单级双吸离心泵200S95200 ——泵进口直径为200mmS ——卧式单级双吸清水离心泵95 ——泵设计点扬程78mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）200S95 280 77.8 95 2950 90.8 132 80 4.7工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。
SF中开泵厂家产品概述及说明
SF中开泵厂家产品概述及说明
一、SF型中开泵概述：
SF型泵为单级、双吸水平中开式离心清水泵，适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。
“SF”型泵是高效节能产品，具有结构简单，性能优良的特点。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
二、SF型中开泵参数范围：
流量Q 88~1400m3/s
扬程H 12~100m
三、SF型中开泵型号说明：
6×14SD
6-吐出口径(英寸)
14-圆整的最大叶轮外径(英寸)
S-单级双吸水平中开式离心泵
D-最大叶轮外径档次代号(有A、B、C、D、E、F共六档)
四、SF型中开泵结构型式：
“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，中开泵水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封;亦可改为机械密封。
五、SF型中开泵旋转方向：
从电机端向泵看，“S”系列型中开泵逆时针方向旋转，此时吸入口在左，吐出口在右，中开式离心泵顺时针方向旋转，此时吸入口在右，吐出口在左。
350S26A中开泵-双吸泵-卧式中开泵-卧式双吸泵-单级双吸离心泵
350S26A 单级双吸离心泵350S26A350 ——泵进口直径为350mmS ——卧式单级双吸清水离心泵26 ——泵设计点扬程26mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）350S26A 1116 310 21.5 1480 78.8 110 83 6.7工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。

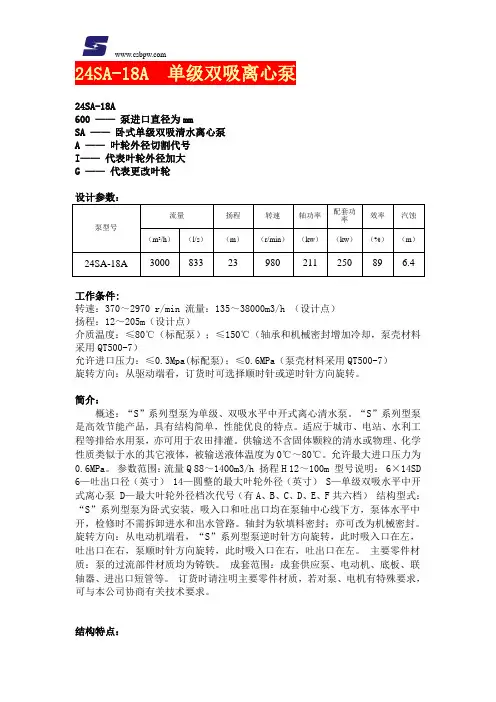

24SA-18A中开泵-双吸泵-卧式中开泵-卧式双吸泵-单级双吸离心泵
24SA-18A 单级双吸离心泵24SA-18A600 ——泵进口直径为mmSA ——卧式单级双吸清水离心泵A ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）24SA-18A 3000 833 23 980 211 250 89 6.4工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。
300S58A中开泵-双吸泵-卧式中开泵-卧式双吸泵-单级双吸离心泵
300S58A 单级双吸离心泵300S58A300 ——泵进口直径为300mmS ——卧式单级双吸清水离心泵58 ——泵设计点扬程58mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）300S58A720 200 49 1480 118 160 81 5.8工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。
中开式单级双吸离心泵型号及参数
【S、SH型中开式单级双吸离心泵】产品:【S、SH型中开式单级双吸离心泵】产品简介：S、SH型中开式单级双吸离心泵，（简称：S、SH型中开泵），系属新型单级双吸卧式中开离心泵类产品。
该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。
S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。
中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。
【S、SH型中开式单级双吸离心泵】型号意义：【S、SH型中开式单级双吸离心泵】性能范围：泵进口直径DN: 100∽1400mm流量Q: 最高1800m3/h扬程H: 最高135m工作压力P: 最高2.5MPa工作温度T: 最高135°C【S、SH型中开式单级双吸离心泵】产品特点：S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。
泵体的设计压力为1．6MPa和2．OMPa。
为满足世界范围用户的不同要求，相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。
泵体的进出口法兰均位于下泵体，这样可以在不拆卸系统管路的情况下取出转子，维修方便部分泵体采用双流道设计，以减少径向力，从而延长机封和轴承的寿命。
叶轮叶轮的水力设计采用了最先进的CFD技术，因此提高了S泵的水力效率。
对叶轮进行动平衡，确保S泵的运行平稳。
轴轴径较粗，轴承间距较短，从而减小了轴的挠度，延长了机械密封和轴承的寿命。
轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。
磨损环泵体与叶轮间采用可更换的磨损环，防止泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。
既可以使用填料也可以使用机械密封，可以在不拆卸泵盖的情况下更换密封装置。
轴承独特的轴承体设计使轴承可采用油脂或稀油润滑，轴承的设计寿命10万小时以上，也可使用双列推力轴承和封闭轴承。
中开双吸泵的执行标准
中开双吸泵的执行标准中开双吸泵是一种常见的离心泵，广泛应用于工业领域中的供水、排水、给排水、冷却循环等各种场合。
该泵在设备选型、安装、调试和运行过程中都需要遵循一系列的执行标准，以确保泵的正常运行和安全性能。
以下将详细介绍中开双吸泵的执行标准。
一、设备选型标准：1.根据实际工况需求，选择合适的流量、扬程、额定转速等参数的中开双吸泵型号。
2.根据工况的压力、温度、介质等要求，选择合适的泵材质和封闭方式。
3.严格按照国家标准或相关行业标准进行泵的选型和配置，确保泵的性能和可靠性符合要求。
二、安装与调试标准：1.安装前，需仔细检查泵的零部件与附件，确保完好无损并符合要求。
2.安装时，应根据泵的安装图纸和说明书进行，确保泵的水平度、垂直度和基础牢固稳定。
3.安装好后，需进行静态调试，检测泵的轴心线与轴封的垂直度以及轴承温升等参数，确保泵的正常运行。
4.在调试过程中，需严格按照泵的运行规程和操作程序进行，避免人为操作错误或过程中的危险。
三、运行维护标准：1.运行中，需定期检查泵的各个部件、密封件和附件的工作状态，如有问题，及时进行维修或更换。
2.泵的润滑与冷却系统，需根据要求进行维护和保养，确保泵的充分润滑和正常冷却。
3.在运行中和停机维护时，需严格按照操作规程进行，确保人身安全和设备的正常运行。
4.定期进行振动、温度和压力等参数的监测，如有异常情况，需及时排除故障，并做好记录和统计。
5.定期清洗泵的水道和过滤器，确保泵的畅通无阻。
四、技术要求和性能标准：1.中开双吸泵应具备充足的扬程和流量范围，以满足不同工况条件下的需要。
2.泵的效率要求应与国家标准或相关行业标准相符合，以减少能源损失和经济支出。
3.泵的噪声和振动应符合国家相关标准或用户的技术要求，以保证工作环境的安静和设备的稳定运行。
4.泵的密封性能和寿命要求应与国家标准或相关行业标准相符合，以确保介质的无泄漏和设备的长寿命。
总结起来，中开双吸泵的执行标准主要包括设备选型、安装与调试、运行维护以及技术要求和性能标准等方面。
单级双吸中开泵型号说明及结构
单级双吸中开泵型号说明及结构一、单级双吸中开泵概述:单级双吸中开泵适应于工厂、城市、矿山、电站、农田、水利工程等领域。
用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。
二、单级双吸中开泵起动、停止和运行：1、起动与停止：起动前，转动泵的转子，应该轻滑均。
② 关闭出水闸阀，向泵内注不(如无底阀则用真空泵抽空引水)要保证泵内充满水.无空气窝存。
③ 如果泵上装有真空表或压力表关闭其与泵相连接的旋基再起动电动机待转速正常后再打开;然后逐渐打开出水闸阀，如流置过大，可以适当地关小闸阀进行调节;反之流量过小时.将闸阀开大。
④ 均地拧紧填料压盖上的压紧螺母，使液体成滴状漏出.同时注意填料腔处的升。
⑤ 当停止水泵运转时要先关闭真空表及压力表的旋塞和出水管路上的闸阀然后关闭电动机的电源.如所处环境的温度较低时，则应将泵体下部的四方螺塞打开去掉水以免冻裂。
⑥长期停止使用时应拆开水泵将另件上的水擦干.在加工表面涂上防锈油保管好。
2、运转：① 水泵轴承最高?度不应超过75°C。
② 润滑轴承用的钙基黄油的数量以占轴承体空间的1/3?1/2为宜。
③ 填料磨损可适当压紧填料压盖.若磨损过多应加以更换。
④ 定期柁轴器部件.注意电机轴承温升。
⑤ 运转过程中.如发现?声或其他不正常的声音时，应立即停车.检?其原因.加以消除。
⑥ 不得任意提高水泵的转速.但可以降低转速使用.如本型泵额定转速为n流量为Q，扬程为H.轴功率为N，降低转速为n1.降速后流量.扬程.轴功率分别为Q1 、H1和N1.其相互关系.可用下列公式迸行换算：Q1=(n1/n)Q H1=(n1/n)²H N1=(n1/n)³N三、单级双吸中开泵型号说明：10SA-6JA10-吸入口径被25除(即进口直径为250mm)S-单级双吸水平中开式离心泵6-比转数被10除化整的约数J-表示额定转速变化A-表示叶轮外径第一次变化，A、B、C……依次类推300S-19A300-吸入口径300mmS-单级双吸水平中开式离心泵19-设计点扬程A-表示叶轮外径第一次变化，A、B、C……依次类推四、单级双吸中开泵结构型式：中开式离心泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为中开式离心泵体，吸入口和吐出口均在泵轴线下方的泵体上，中开泵中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。
长沙山水泵业制造 XS 型 单级双吸中开式离心泵 说明书
地址：长沙市河西坪塘镇 电话：************传真：************- 1 - GeneralXS 型泵为新一代高性能单级双吸中开式离心泵，主要适用于自来水厂、空调循环用水、供热管网系统、建筑供水、灌溉、排水泵站、电厂、工业供水系统、消防系统、船舶工业、矿山给排水等输送液体的场合。
是SH 、S 、SA 、SLA 、SAP 型中开双吸泵的全面换代产品。
1、General Description:Tpye XS pumps are new type of single stage double suction centrifugal split pumps with high pefformance.They are widely used in delivering liquids to the water plant,circulation water system of airconditioner,pipe net syetem of supplying heated water,construction,drainage pumping station,power station,industrial water supply system,ship industry,mine and etc.Type XS pumps are advanced products developed from type SH. S . SA . SLA. SAP pumps.XS 型泵的主要技术参数The technical parameter of type XS pumps: ●泵出口直径 Dn: 80~800mm ●流量 Q: 22~11600m 3/h ●扬程 H: 7~200m●工作温度 T: -20°C~105°C(XS 型) -60°C~200°C(XS 型—R 型) ●固体颗粒 ≤80mg/L●工作许用压力 ≤2.5Mpa (XS 型) ≤4Mpa (XS 型—R 型) Pumpoutletdiamete Dn: 80~800mm Capacity Q: 22~11600m 3/h head H: 7~200mmtemperature T: -20°C~105°C(XS 型) -60°C~200°C(XS 型—R 型) Solid parameter ≤80mg/LPermissiblepressure ≤2.5Mpa (Xs 型) ≤4Mpa (XS 型—R 型)地址：长沙市河西坪塘镇 电话：************传真：************- 2 -(discription of pump type) 举例(for example):using mechanical seal ）：热水型（heating water ） ：耐磨型（anti-friction ） ：耐腐型（anti-corrosive ） vertical mount ）impeller has been cutted first ） mm ）（impeller diameter ） mm ）（pump outlet diameter ）advanced type split centrifugal pump ）技术优势●水泵两端支承间距短,泵运行稳定,振动噪声小,并可适当升速运行,使水泵适应范围更广. ●进出水口在同一直线上,使管线布置简单方便、美观。
中开泵的结构说明及安装调试
中开泵的结构说明及安装调试一、结构说明本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。
检修时无需拆卸进出口水管及电机。
从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。
泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
泵体与泵盖构成叶轮的工作室。
在进出水法兰上，制有安装真空表和压力表的管螺孔。
进出水法兰的下部，制有放水的管螺孔。
经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。
轴承装在轴承体内、安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压力室的水漏回吸水室。
泵通过弹性连轴器由电机直接传动，必要时亦可用内燃机传动。
轴封为软填料密封（根据用户需要可采用机械密封结构）。
结构图如下：1、泵体2、泵盖3、叶轮4、轴5、双吸密封环6、轴套7、联轴器8、轴承体9、密封部件二、安装1、检查水泵和电动机应无损坏。
2、水泵的安装高度，加入吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。
基础尺寸符合泵机组的安装尺寸。
3、安装顺序：①将水泵放在埋有地脚螺拴的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺拴，以防走动。
②在基础与泵底脚之间灌注混凝土。
③待混凝土干固后，拧紧地脚螺栓，并重新检查水泵的水平度。
④校正电动机由轴与水泵轴的同心度。
使轴成一直线，在两连轴器外圆上的不同心度允差为0.1毫米，端面间隙沿圆周的不均匀允差0.3毫米（在联接进出水管路及试行后再分别校核一遍，仍应符合上述要求）。
⑤在检查电动机转向与水泵的转向相一致后，装上连轴器的联接柱销。
4、进出水管路应另设支架支撑，不得借泵体支承。
5、水泵与管路之间的结合面，应保证良好的气密性，尤其是进水管路，必须保证严格的不漏气，并且在装置上应无窝存空气的可能。
6、如水泵安装在进水水位以上时，为了灌泵起动，一般可装底阀，也可采用真空引水的方法。
S型单级双吸中开泵的基本常识
S型单级双吸中开泵的基本常识使用 S 型单级双吸中开泵的基本常识 S 型单级双吸中开泵的概述：S 型单级双吸中开泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
S 型单级双中开泵适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。
S 系列型泵是高效节能产品，具有结构简单，性能优良的特点。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力 0. 6MPa。
上图为 S 型中开泵示样图 S 型单级双吸中开泵的参数范围：流量 Q 88~10800m /h 扬程 H 12~100m S 型单级双吸中开泵的型号说明：200S95 200－吐出口径 S－单级双吸水平中开式离心泵 95－扬程 S 型单级双吸中开泵的安装：1、开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成的损坏和紧固连接件松动，泵的进出口封盖完好，无污物等进入泵内，则可直接送到使用现场去安装。
2、安装泵的基础平面应用水平仪找平，待基础水泥凝固后，将泵安装在基础上，并用水平仪校正底座，应严格检查泵轴1/ 11和电机轴的同心度，联轴器外圆偏移允差 0. 1 毫米，两联轴器端面间隙一周上最大和最小的间隙差别不得超过 0. 3毫米。
3、泵的吸入管路和压出管路应设有支撑，不允许管路的重量直接由泵来承受，检查管路，仪表等接口处密封是否良好。
S 型单级单吸中开泵的性能：参数型号流量 Q 扬程 H 转速 n 轴功率 Pa 配带电动机效率必须汽蚀余量叶轮名义直径 mm mm kg 进出口径泵重功率型号 kw m126 160 198 112 144 180 3/s L/s m 35 44. 555 31 40 47 r/min kw % 72 75 74 68 72 70 m 150S78 84 78 70 67 62 55 2980 40 45. 3 51 29. 8 33. 8 36. 9 55 Y250M-2 5. 9 245 150 100 150 150S78A 2980 45 Y225M-2 5. 9 220 150 100 150 150S78B 112 31 42 2980 20. 5 37 Y200L2-2 68 5. 9 190 150 150 144 170 216 380 342 198 270 310 216 280 351 180 270 324 173 239 288 216 280 336 210 262 314 196 247 300 40 47 60 78 95 55 75 86 60 78 97. 550 75 90 48 66 80 60 77. 893. 358. 372. 887. 254. 468. 683. 340 37 48 42 35 43 36 31 69 63 50 54. 5 46 37. 5 48 44 36 99 95 87 87 83 74 76 73 63 22. 4 25. 2 34. 9 37. 7 40. 2 30. 5 33. 1 34.4 55. 1 59. 3 67. 8 38. 2 42. 8 47. 3 32. 2 36. 6 38. 2 78. 6 90. 8 101. 168. 1 78. 6 83. 3 57 64. 6 71. 4 70 68 81 85 81 76 80 76 73. 781 70. 570 79 70 70 78 74 74 80 79 73 77 76 72 76 72 100 200S42 2980 55 Y250M-2 5. 4 204 200 150 200 200S42A 2980 37 Y200L2-25. 4 193 200 150 200 200S63 2980 75 Y280S-2 5. 4 235200 150 230 200S63A 2980 55 Y250M-2 5. 4 215 200 150 230 200S63B 2980 45 Y225M-2 5. 4 200 200 150 230 200S95 2980 110Y315S-2 4 4. 7 6. 6 4 4. 5 5. 7 4 4. 2 5. 4 272 200 125 300 200S595A 2980 110Y315S-2 255 200 125 300 200S95B 2980 75 Y280S-2 245 200 125 300 参数型号流量 Q 扬程 H 转速 n 轴功率 Pa 配带电动机效率必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg 250S14 300 485 580 83 134.7 161 17. 5 14 12 1480 19. 7 22. 6 23. 3 30 Y200-4 72. 5 85.6 82.7 2 3. 39 4. 18 245 250 200 520 250S14A 320 430 504 88.8 119. 4 140 13. 7 11 8. 6 1480 15. 3 15. 7 15. 73 22 Y180L-4 78 82 75 3. 2 226 250 200 520 250S24 360 485 576 100 134. 7 160 27 24 19 1480 33. 1 36. 9 36. 3 45 Y22M-4 80 86 82 3. 5 285 250 200 580 250S24A 342 414 482 95 115 134 22. 2 20. 3 17. 4 1480 25. 8 27. 6 28. 6 37 Y225S-4 80 83 80 3. 5 265 250 200 580 250S39 360 485 80. 8 134. 7 42. 5 39 1480 54. 8 62. 1 75 Y280S-4 76 83 3. 2 367 250 200 620 612 170 32. 5 68. 6 79 250S39A 324 468 576 90 130 160 35. 30. 5 25 1480 42. 3 49. 2 50. 9 55 Y250M-4 74 79 77 3. 2 338 250 200 620 250S65 360 485 582 80. 8 134. 7 162. 7 71 65 60 1480 92. 9 108. 7 126. 9 132 Y315M-4 75 79 75 3 450 250 200 831 250S65A 338 462 535 93. 8 128. 3 148. 6 60 53 49 1480 74. 7 86. 6 95. 2 110 Y315S-4 74 77 75 3 410 250 2003/ 11831 300S12 612 790 900 170 219 250 13. 6 11. 25 9. 4 1480 30.2 31. 1 33. 1 37 Y225S-2 78 83 80 5. 8 251 300 800 720 300S12A 515 675 781 143. 1 187. 5 216. 9 11. 5 9. 7 8. 5 1480 22. 1 22.9 23. 8 30 Y200L-4 73 78 76 5. 8 222 300 300 720 300S19 612 790 935 170 219 260 22 19 14 1480 45. 9 46. 9 47. 6 55 Y250M-4 80 87 75 5. 8 290 300 250 1200 300S19A 485 693 798 134. 7 192. 5 221. 7 18. 5 14. 8 12. 1 1480 34. 4 34. 9 35. 1 45 Y225M-4 71 80 75 5. 8 260 300 250 1200 300S32 612 790 900 170 219 250 38 32 28 1480 76. 2 79 86 110 Y315S-4 83 87 80 5. 8 348 300 250 810 参数型号流量 Q 扬程 H 转速 n 轴功率 Pa 配带电动机效率必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg 300S32A 537 702 790 149.2 195 219. 4 29. 5 24. 7 22. 8 1480 53. 9 56. 2 62. 9 75 Y280S-4 80 84 78 5. 8 318 300 250 810 300S58 576 790 972 160 219 270 65 58 50 1480 136 148. 5 165. 5 185 Y315M1-4 75 84 80 5. 8 435 300 250 943 300S58A 529 720 893 147 200 248 55 49 42 1480 107 118. 6 131 160 Y315L1-4 74 81 78 5. 8 410 300 250 943 300S58B 504 684 835 140 190 232 47. 2 43 37 1480 88. 8 100 108 132 Y315M-4 73 80 78 5. 8 390 300 250 943 300S90 590 790 936 164 219 260 93 90 82 1480 202 242 279 315 Y355L2-4 74 80 75 5. 8 531 300 200 1056 300S90A 576 756 918 160 210 255 86 78 70 1480 190 217 247 280 Y355L1-4 71 74 71 5.8 500 300 200 1056300S90B 540 720900 150 200 250 72 67 57 1480 151 180 200 220 Y315M1-4 70 73 70 5. 8 470 300 200 1056350S16 972 1260 1476 270 350 400 20 16 13. 4 1480 63. 8 63. 9 72. 8 75 Y280S-4 83 86 74 5. 3 290 350 350 895 350S16A 800 967 1167 222. 2 268. 6 324. 2 13. 7 11. 5 8. 6 1480 40. 3 38. 8 39 55 Y250M-4 74 78 70 5. 3 250 350 350 895 350S26 972 1260 1440 270 350 400 32 26 22 1480 99. 7 101.5 105 132 Y315M-4 85 88 82 5. 3 340 350 300 875 350S26A 843 1088 1264 234. 2 302. 2 351. 1 24. 7 20. 4 15. 7 1480 70. 9 72. 8 74 90 Y280M-4 80 83 73 5. 3 315 350 300 875 350S44 972 1260 1476 270 350 410 50 40 37 1480 164 177. 6 189 220 Y355M1-4 81 87 79 5. 3 406 350 300 1120350S44A 876 1131 1350 243. 3 314. 2 375 42 37 31 1480 125. 2 135.8 142. 6 160 Y315L1-4 80 84 80 5. 3 367 350 300 1120参数型号流量 Q 扬程 H 转速 n 轴功率 Pa 配带电动机效率必须汽蚀余量叶轮名义直径进出口径泵重功率型号 m3/s L/s m r/min kw kw % m mm mm kg 350S75 972 1260 1440 270 350 400 80 75 65 1480 271 303 309 355 Y4501-4 78 85 80 5. 3 493 350 250 1200350S75A 900 1170 1332 250 325 370 70 65 56 1480 220 247 257 280 Y355L1-4 78 84 79 5. 3 470 350 250 1200350S75B 813 1060 1202 226 294 334 57 53 45. 8 1480 168 187 195 220 Y335M1-4 75 82 77 5. 3 435 350 250 1200350S125 850 1260 1660 236 350 461 140 125 100 1480 463 530 624 710 Y5001-4 705/ 1181 72. 5 5. 3 655 350 200 1420350S125A 787 1157 1538 219 321 427. 2 120 107 86 1480 367 432 515 560 Y4505-4 70 78 70 5. 3 620 350 200 1420350S125B 754 209. 4 108 1480 313 50 Y4504-4 70 5. 3 575 350 1420 1098 1448 305 402. 2 96 77 373 419 77 72.5 200 500S13 1620 2020 2340 450 561. 1 650 15 13 10. 4 980 83.8 86. 2 82. 8 110 Y315L1-6 79 83 80 4. 5 4. 7 5 390 500 500 2173500S13A 1490 1860 2100 413. 9 516. 7 583. 3 12. 8 11 9 980 66. 8 68 65. 5 75 Y315S-6 77. 8 82 78. 6 4. 5 4. 7 5 360 500 500 2173500S22 1620 2020 2340 450 561. 1 650 24. 5 22 19. 4 980 140. 4 144. 1 145. 4 185 Y355M2-6 77 84 85 5. 2 465 500 400 1680500S22A 1400 1746 2020 388. 9 485 561. 1 20 17 14 980 103 101 93. 8 132 Y315L2-6 74 80 82. 1 5. 2 427 500 500 1680500S35 1620 2020 2340 450 561 650 40 35 28 980 207. 6 219 210 250 Y450-6* 85 88 85 4. 8 530 500 350 2340500S35A 1400 1746 2020 389 485 561 31 27 21 980 144 151 138 220 Y355L1-6 82 85 84 4. 8 498 500 350 2340500S40 1788 2020 2314 496. 7 561. 1 642. 8 42. 5 40.3 36.4 980 234. 8 245. 1 251. 9 280 Y4002-6 88. 2 90.5 91.1 3 3.2 4. 1 566 500 350 2400参数型号流量 Q 扬程 H 转速 n 轴功率 Pa 配带电动机效率必须汽蚀余量叶轮名义直径进出口径泵重功率型号 m3/s L/s m r/min kw kw % m mm mm kg 500S40A 1676 1969 2262 465. 6 546. 9 628.3 37. 9 35 31. 2 980 198. 7 211 223. 6 250 Y3556-6 87. 1 89 86 3 3. 2 4. 1 535 500350 2400500S59 162 2020 2340 450 561 650 68 59 47 980 380 391 374 450 Y4506-6 79 83 80 4. 5 675 500 350 2747500S59A 1500 1872 2170 417 520 603 57 49 39 980 315 330 320 400 Y4505-6 74 75 72 4. 5 625 500 350 2747500S59B 1400 1746 2020 389 485 561 46 40 32 980 240 257 248 315 Y4503-6 73 74 71 4. 5 583 500 350 2747500S98 1620 2020 2340 450 561. 1 650 114 98 79 980 644. 8 678 680. 3 800 Y5005-6 78 79. 4 74 4 860 500 300 3800500S98A 150****2415.75209683980509.3540630Y5003-67778.5 4 800 500 300 3800 2170 602. 8 67 542. 4 73 500S98B 1400 1746 2020 388. 9 485 561 86 74 59 980 431. 4 452 432. 8 560 Y5002-6 76 78 75 4 745 500 300 3800600S22 2593 3241 3739 720. 3 900.3 1038. 627. 6 23. 1 18 980 226. 8 231. 8 232. 1 280 Y450-6* 86 88 79 7 485 600 500 220060022A 2288 2860 3300 635. 6 794.4 916. 7 21.5 18 14 980 157. 5 161 161. 2 185 Y355M2-6 85 87 78 7 445 600 500 2200600S32 2700 3240 3600 750 900 1000 33. 5 32 26 980 291. 7 317. 5 298 400 Y4505-6 85 89 84 6. 4 540 600 500 314960032A 2520 3000 3165 700 833. 3 879. 2 25. 5 32 19.2 980 205. 8 211 196. 9 250 Y450-6* 85 89 84 6. 4 490 600 500 3149600S36 3300 3800 4300 916. 7 1055. 61194. 440 36 31 980 413.4 423. 6 427. 3 500 Y5001-6 87 88 85 8. 2 8. 4 8. 8 570 600 500 2400600S47 2160 3170 3600 600 881 1000 56. 5 47 40. 5 980 415.7/ 114 455. 9 461. 7 560 Y5002-6 80 88 86 5.5 6. 5 8 636 600 400 4364参数型号流量 Q 扬程 H 转速 n 轴功率Pa 配带电动机效率必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg 600S47A 2400 2920 3500 666.7 811. 1 972. 2 45 42 35 980 352. 5 380 402. 2 450 Y450-6 83.5 88 83 5. 5 6. 5 8 587 600 400 4364 600S75 2592 3060 3600 720 850 1000 78 75 69 980 644. 3 694. 4 760 900 Y5601-6 87 88 80 5. 6 5. 6 10. 1 765 600 500 4350 600S75A 2338 3084 3248 500 856.7 900 63. 5 57. 8 56. 2 980 467 539. 7 552 630 Y5003-6 85. 5 90 89 4. 6 7. 3 8. 2 690 600 500 4350 700S40 3040 3800 4340 844.4 1055. 61205. 645. 2 41. 9 37. 7 742 443. 1 485. 3 501 560 Y5006-8 84.5 89. 4 89 3. 3 3.6 5 778 700 500 6450 700S40A 2837 3800 4583 788. 1 1055. 61273. 139. 6 34. 7 27. 7 742 368. 4 405. 6 412. 3 500 Y5005-8 83. 1 88. 6 83.9 3. 3 3. 6 5 756 700 500 6450 700S90 4000 4700 5500 1111. 11305. 61527. 897 90 77 980 1201 1281 1358 1600 Y6302-8 88 90 85 5. 8 7. 4 9. 5 840 700 500 6000 700S90J 3000 3600 4200 833. 3 1000 1166. 756 52 44 742 532 579 592 630 Y5601-8 86 88 83 3. 6 4. 6 5. 9 840 700 500 6000 800S22 4320 5500 6840 1200 1527. 81800 25 22 19 742 358. 7 370.2 385. 4 450 Y5004-8 82 89 86 7 640 800 600 7580 800S22J 3000 4400 5040 833.3 1222 1400 16 14 12.5 742 163. 4 190.6 201.8 250 Y500-10* 80 88 85 5 640 800 600 7580 800S22A 3960 48305500 1100 1341. 71527. 819 17 15 742 246. 9 254. 1 261. 2 315 Y5001-8 83 88 86 7 570 800 600 7580 800S22JA 2800 3870 4500 777.8 1070 1250 13 11 9. 5 590 123. 9 133. 3 138. 6 185 Y355L-10 80 87 84 5 570 800 600 7580 800S24 5250 7000 8400 1458 1944 2333. 327. 5 24 20 742 479 506 532 630 Y5601-8 82 90 86 9 658 800 700 7580 800S24J 4170 5600 6700 1158. 31555. 61861. 117. 4 15 12.5 590 244 260 272 315 Y5004-10 81 88 846 658 800 700 7580 参数型号流量 Q 扬程 H 转速 n 轴功率 Pa 配带电动机效率必须汽蚀余量叶轮名义直径进出口径泵重功率型号 m3/s L/s m r/min kw kw % m mm mm kg 800S24A 4840 6250 7740 1344. 41736. 12150 23. 6 21 17. 2 742 382 406 429 500 Y5005-8 81. 5 88 84.5 9 610 800 700 5950 800SA24JA 3850 5000 6150 1069. 41388. 91708. 315 13 11 590 194 203 219 280 Y5003-10 81 87 846 610 800 700 5950 800S32 4320 5500 6480 1200 1527. 81800 35 32 29 742 502.2 538. 5 588. 2 630 Y5601-8 82 89 87 7 710 800 600 7600 800S32A 3500 4950 6000 972 1357 1666. 730 26 23 742 353 398. 3 437 450 Y5004-8 81 88 86 7 645 800 600 7600 800S47 4320 5500 6480 1200 1527. 81800 51 47 42 742 740. 7 782. 2 842. 2 1000 Y6301-8 81 90 88 6. 5 820 800 600 8200 800S47J 3000 4400 5200 833. 3 1222 1444 35 30 26 590 357. 4 403. 9 428. 1 450 Y5601-10 80 89 86 4 820 800 600 8200 800S47A 3500 972 45 742 529. 5 710 Y5602-89/ 1181 6. 5 760 800 8200 5070 6000 1408 1666. 740 36 6205 684 89 86 600 800S47JA 2800 4060 4800 777. 8 1127. 81333 30 25 22 590 286 314. 1 334. 4 355 Y5005-10 80 88 86 4 760 800 600 8200 800S76 5920 7360 8075 1644. 42044. 42243 76 72 69 742 1426 1570 1760 1800 Y710-7-8 86 92 89 5. 8 6. 4 8. 5 990 800 600 9000 800S76J 4750 5890 6365 1319. 41636. 11768 48 45. 5 43. 5 590 734 807 857 1000 Y6303-10 84. 7 90. 5 88 3. 6 4. 5 5. 3 990 800 600 9000 800S76A 4750 6080 6745 1319. 41688. 91873. 661 58 55 742 929 1056 1162 1250 Y6303-8 85 91 87 5. 8 6. 4 8. 5 885 800 600 9000 800S76JA 3895 4980 5510 1081. 91383. 31530. 638. 5 36. 5 34.8 590 488 553 610 710 Y5605-10 83. 7 89. 6 85. 7 3. 6 4. 5 5.3 885 800 600 9000 800S76B 4370 5550 6175 1213. 91541. 71715. 255 52. 3 49. 5 742 777 876 965 1120 Y6302-8 84. 3 90. 3 86.3 5. 8 6.4 8.5 840 800 600 9000 参数型号流量 Q 扬程 H 转速 n 轴功率Pa 配带电动机效率必须汽蚀余量叶轮名义直径进出口径泵重功率型号 m3/s L/s m r/min kw kw % m mm mm kg 800S76JB 3560 4410 4900 988. 9 1225 1361. 134. 7 33 31. 3 590 406 448 486 560 Y5603-10 83 88. 5 86 3. 6 4. 5 5. 3 840 800 600 9000 800S76JJ 3990 4940 5320 1108. 31372. 21477. 833.7 32 30.7 495 441 490 530 630 Y6302-12 83 88 84 3. 2 3. 4 4. 7 990 800 600 9000 900S36 6000 7500 9000 166. 7 2083. 32500 40 36 32 590 769. 4 817. 5 907. 3 1000 Y6303-10 85 90 86. 5 5. 3 6. 2 7. 3980 900 900 11200 900S36A 5700 6600 7900 1583. 31833. 32194. 434. 3 32 27. 5 590 622. 4 654 687. 6 800 Y6301-10 85. 6 88 86.1 4 4. 5 5. 3 905 900 900 11200 900S36* 7080 8140 9330 1966. 72261. 12591. 738 36 31 590 843 897 927 1000 Y6303-10 87 89 854. 75. 16. 3 910 900 900 11200 1200S22 7920 9612 10800 2200 2670 3000 25. 5 22 18 495 644 662 638 800 Y6304-12 85. 5 87 835. 8 955 1200 800 25600 1200S22A 7200 9000 2000 2500 22. 5 20.2 495 534 573 710 Y6303-12 83. 8 86. 5 5. 8 910 1200 800 25600 10800 2800 17. 5 585 82. 211/ 11。
SG200-42A单级双吸中开泵-卧式双吸泵-立式双吸泵
GS200-42AGS200-42MAGS—高效单级双吸离心泵200—泵进口直径200mm42—设计点扬程M—改型叶轮（标准叶轮不标注）A-叶轮外径切割代号（A、B、C分别表示第一、二、三次切割）设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）GS200-42A 263 73 37 2970 31 37 85 5.2工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：GS系列单级双吸离心泵是我公司在广泛吸收国内外同类产品先进技术的基础上，创新研制的第三代高效节能的双吸泵产品。
其型谱范围广，水力性能好，结构新颖，具有高效率和高可靠性，低汽蚀余量和低维护的显著特点。
本系列产品的设计、制造和质量符合GB/T5657《离心泵技术条件Ⅲ类》标准，其效率指标达到GB19762《清水离心泵能效限定值及节能评价值》标准。
用途本系列产品用于输送清水或物理化学性质类似清水的其它液体。
采用耐腐或耐磨材料，可输送工业废水、海水或含少量颗粒的浑水。
广泛应用于钢铁、石油化工、火力发电、矿山等工矿企业的给排水系统或冷却循环水系统，也可应用于城市自来水、供热系统循环水和农田排涝灌溉及各类水利工程等。
结构特点：泵壳：圆形压水室设计，效率高。
双蜗壳压水室结构，平衡径向力，强度好，轴承和密封受力小、寿命长。
吸水室带分流筋设计，进口无旋涡，运行平稳，无噪音，汽蚀性能好。
进出水流道涂耐磨耐腐光滑涂料，水力损失小。
自动校正泵盖，安装方便。
外壳加强筋设计，刚性好，造型美观。
S(SH)型单级双吸中开式清水泵
S（Sh）型单级双吸中开式清水泵采用国内最优秀的水力模型制造，具有高效节能的特点。
本系列泵扬程在9M～140M；流量为126m3/h～12500 m3/h，主要供输送清水及物理化学性质类似于水的温度不超过80℃的液体之用，适用于城镇给排水、城市供热系统、电站、中央空调、农田排灌、防洪排涝、水利工程等场合。
所有泵均可用填料和机械密封,若订货不作说明，以填料出厂。
从电动机方向看，泵为顺时针方向旋转。
根据需要也可改为逆时针方向旋转，但在定货时应另行提出，以便特殊供应。
泵的安装、起动、运转、停止1．安装顺序（1）.将底座放在地基上，在地脚螺栓处垫铁，将用调整其间的契形垫铁的方法校正水平，并适当拧紧地脚螺栓，以防走动。
（2）.在基础与泵地脚之间灌注混凝土。
（3）.待混凝土干涸后拧紧地脚螺栓并重新检查水泵的水平度。
（4）.校正电机轴与水泵的同心度。
（5）.检查电机转向与水泵转向相一致后，装上联轴器的联接柱销。
（6）.水泵进出管路应另设支架支撑，不得由泵体支撑。
2．水泵的起动与停止（1）.起动前转动泵的转子，应轻滑均匀。
（2）.关闭出水闸阀，向泵内注水（如无底阀则用真空泵抽吸引水），要保证泵内充满水，无空气窝存。
（3）.如果泵上装有真空表或压力表，要关闭其与泵相连接的旋塞再起动电动机，待转速正常后再打开，然后逐渐打开出水闸阀。
（4）.均匀的拧紧填料压盖上的压紧螺母，使液体成滴状漏出，同时注意填料腔处的温升。
（5）.当停止水泵运转时要先关闭真空表及压力表的旋塞和出水管路上的闸阀，然后切断电机电源。
（6）.长期停止使用时应拆开水泵，将零件上的水檫干，在加工表面涂上防锈油保管好。
3. 运转与保养（1）.水泵轴承最高温度不应超过75°C。
（2）.润滑轴承用的钙基黄油数量应以占轴承体空间的1/3-1/2为宜。
（3）.填料磨损时可适当压紧填料压盖，若磨损过多时应予更换。
（4）.运转过程中如发现噪音或其它不正常的声音时应立即停车，检查其原因。
双吸中开泵的工作原理
双吸中开泵的工作原理
首先，让我们了解一下双吸泵和中开泵的概念。
双吸泵是指泵的进口部分有两个吸口，即双吸入口。
中开泵是指泵的吸入和排出口在泵的中心位置，即中间开口。
因此，双吸中开泵是同时具有双吸入口和中心开口的泵。
双吸中开泵的工作原理基本上遵循了一般的离心泵的工作原理。
离心泵是利用旋转叶轮的产生的离心力，将液体吸入并通过管道排出的设备。
双吸中开泵也是通过这种方式来运转的。
1. 吸入阶段：
当泵启动时，电机驱动泵轴旋转，泵轴上的叶轮也随之旋转。
液体从两个吸水口被吸入泵内，在叶轮的作用下，液体被加速并产生离心力。
2. 压送阶段：
液体在旋转叶轮的作用下，受到离心力的作用，向外扩散。
液体在泵壳内不断扩大，从而产生了压力。
液体被压送至泵的中心，然后通过中心开口排出。
3. 循环阶段：
液体经过排出口排出后，周而复始地循环运转，从而达到连续输送液体的目的。
双吸中开泵的设计使得其具有一些优点，比如具有较高的流量和较低的吸入压力。
双吸入口可以增加液体的吸入量，提高工作效率；中心开口设计可以减少管道阻力，节约能源。
此外，双吸中开泵还有较好的稳定性和可靠性，在工业生产中得到广泛应用。
总的来说，双吸中开泵的工作原理是基于离心力的作用机制，通过双吸入口和中心开口的设计实现连续输送液体的功能。
其优点包括高流量、低吸入压力、稳定性和可靠性等，适用于多种工业场合。
希望通过本文的介绍，读者可以更加深入了解双吸中开泵的工作原理及其应用价值。
500S22A中开泵-双吸泵-卧式中开泵-卧式双吸泵-单级双吸离心泵
500S22A 单级双吸离心泵500S22A500 ——泵进口直径为500mmS ——卧式单级双吸清水离心泵22 ——泵设计点扬程A ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）500S22A 1746 485 17 980 101 132 80 5工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。
800S76JB中开泵-双吸泵-卧式中开泵-卧式双吸泵-单级双吸离心泵
800S76JB 单级双吸离心泵800S76JB800 泵进口直径为mmS ——卧式单级双吸清水离心泵76 ——泵设计点扬程A ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）800S76JB 4410 1225 33 590 448 560 88.5 4.5工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。
邢台中开泵图片说明书,邢台双吸泵说明手册(山水泵业)
邢台中开泵，邢台双吸泵，邢台XS800-800型中开泵报价，邢台双吸泵价格，邢台XS 中开泵报价，邢台S型双吸泵价格，邢台单级双吸离心泵，邢台单级双吸离心泵价格邢台双吸离心泵报价，邢台双吸离心泵价格，XS800-800型邢台XS水泵。
XS型泵为新一代高性能单级双吸中开式离心泵，主要适用于自来水厂、空调循环用水、供热管网系统、建筑供水、灌溉、排水泵站、电厂、工业供水系统、消防系统、船舶工业、矿山给排水等输送液体的场合。
是SH、S、SA、SLA、SAP型中开双吸泵的全面换代产品泵型号意义：XS800-800A-L（R）- JXS：新型中开泵800：水泵出口直径（mm）800：标准泵叶轮直径（mm）A：泵叶轮外径的改变(最大直径时不表示)L：立式安装（vertical mount）R：热水泵型（heating water）J：泵转数改变（保持原来转速时不表示）结构特点：1. 水泵两端支承间距短,泵运行稳定,振动噪声小,并可适当升速运行,使水泵适应范围更广。
2. 进出水口在同一直线上,使管线布置简单方便、美观。
3. 同一转子可反向运行，降低了水锤引起水泵损坏的风险。
4. 独特的高温型设计，水泵采用中间支撑、加厚泵体、密封冷却、轴承稀油润滑等，使水泵可应用于高达200℃的运行场合，特别适用于供热管网使用要求。
5. 泵体部分可根据使用条件的变化采取立式或卧式安装，密封可采用机械密封或填料密封。
6. 水泵外型应用工业化设计，线条清晰，符合现代审美观。
7. 选（采）用优异的水力模型，使泵的效率比同类型泵高2-3%，大大降低了泵的运行成本。
8. 必需汽蚀余量降低1-3米，从而降低土建投资，延长了使用寿命。
9. 选用进口轴承，零件材料可根据用户应用要求选用，使泵能适应各种现场运行条件，大大降低了维修成本。
10. 无调整式机械密封，更换机械密封成为轻松简单的工作。
11. 应用弹性预应力设计装配，转子部件装拆简单迅速。
长沙山水泵业MS型中开泵产品说明书
目录（Contents）１．概述（Ｇｅｎｅｒａｌ）..........................................................................................................................................................- 2 - ２． 主要性能参数范围（Ｔｈｅ Ｍａｉｎ Ｐｅｒｆｏｒｍａｎｃｅ Ｐａｒａｍｅｔｅｒｓ）......................错误！未定义书签。
３． 配套方案及适应场合（Ｐｕｍｐ Ｓｕｐｐｏｒｔｉｎｇ Ｐｒｏｇｒａｍ ａｎｄ Ｓｅｒｖｉｃｅｓ）....................................- 3 - ４． 泵型号涵义（Ｄｉｓｃｒｉｐｔｉｏｎ ｏｆ Ｐｕｍｐ Ｔｙｐｅ）.............................................................................................- 5 - ５．结构特点（Ｓｔｒｕｃｔｕｒｅ Ｆｅａｔｕｒｅ）.....................................................................................................................- 5 - ６． 设计方案结构图（Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｄｒａｗｉｎｇ）..........................................................................................- 7 - ７．型谱图（Ｈｙｄｒａｎｌｉｃ Ｃｏｖｅｒａｇｅ）........................................................................................................................- 8 - ８．性 能 参 数（Ｐｅｒｆｏｒｍａｎｃｅ Ｄａｔａ）.............................................................................................................- 9 - ９．性 能 曲 线（Ｐｅｒｆｏｒｍａｎｃｅ Ｃｕｒｖｅｓ）......................................................................................................- 15 - １０．连接法兰尺寸（Ｃｏｎｎｅｃｔｉｏｎ Ｆｌａｎｇｅ Ｄｉｍｅｎｓｉｏｎ）........................................................................- 28 - １１． 主要外形尺寸（Ｔｈｅ Ｍａｉｎ Ｏｕｔｌｉｎｅ Ｄｉｍｅｎｓｉｏｎ）..........................................................................- 30 - １２． 成套供应范围（Ｓｕｐｐｌｙ Ｒａｎｇｅ ｏｆ Ｃｏｍｐｌｅｔｅ Ｓｅｔ）........................................................................- 40 -MS型泵系S系列更新换代的高效节能新产品，广泛用于现代城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
承德中开泵，承德双吸泵，承德XS700-800型中开泵报价，承德双吸泵价格，承德XS 中开泵报价，承德S型双吸泵价格，承德单级双吸离心泵，承德单级双吸离心泵价格承德双吸离心泵报价，承德双吸离心泵价格，XS700-800型承德XS水泵。
XS型泵为新一代高性能单级双吸中开式离心泵，主要适用于自来水厂、空调循环用水、供热管网系统、建筑供水、灌溉、排水泵站、电厂、工业供水系统、消防系统、船舶工业、矿山给排水等输送液体的场合。
是SH、S、SA、SLA、SAP型中开双吸泵的全面换代产品
泵型号意义：
XS700-800A-L（R）- J
XS：新型中开泵
700：水泵出口直径（mm）
800：标准泵叶轮直径（mm）
A：泵叶轮外径的改变(最大直径时不表示)
L：立式安装（vertical mount）
R：热水泵型（heating water）
J：泵转数改变（保持原来转速时不表示）
泵型号Type
流量
Capacity
扬程
Head
转速
Speed
轴功率
Shaft
power
配套功率
Motor
power
效率
EFF
汽蚀
NPSH （m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）
XS700-8005040
7380
8640
1400
2050
2400
92
80
70
980
1521.3
1806.5
1893.1
2000
83
89
87
5.6
8.8
14
结构特点：
1. 水泵两端支承间距短,泵运行稳定,振动噪声小,并可适当升速运行,使水泵适应范围更广。
2. 进出水口在同一直线上,使管线布置简单方便、美观。
3. 同一转子可反向运行，降低了水锤引起水泵损坏的风险。
4. 独特的高温型设计，水泵采用中间支撑、加厚泵体、密封冷却、轴承稀油润滑等，使水泵可应用于高达200℃的运行场合，特别适用于供热管网使用要求。
5. 泵体部分可根据使用条件的变化采取立式或卧式安装，密封可采用机械密封或填料密封。
6. 水泵外型应用工业化设计，线条清晰，符合现代审美观。
7. 选（采）用优异的水力模型，使泵的效率比同类型泵高2-3%，大大降低了泵的运行成本。
8. 必需汽蚀余量降低1-3米，从而降低土建投资，延长了使用寿命。
9. 选用进口轴承，零件材料可根据用户应用要求选用，使泵能适应各种现场运行条件，大大降低了维修成本。
10. 无调整式机械密封，更换机械密封成为轻松简单的工作。
11. 应用弹性预应力设计装配，转子部件装拆简单迅速。
12. 装配时无须调整各种间隙。
Structure Feature：
⒈Type XS pumps work stably with less noise and vibration, may be properly work at raising speed due to short spacing between both side supports, thus they can be widely used.
⒉The pipelines arrangement of type XS pump looks simple and beautiful due to inlet and outlet at the same line.
⒊The same rotor of type XS pumps can be operated in reverse direction to avoid damage to the pumps by water hammer.
⒋Unique design of high temperatare form: using middle support, thickening the pump casing, using cooling seals and oil lubrication bearing, make XS pump suitable for working at 200℃, especially for suppling heating net system.。
