厂用电快切装置切换方式

厂用电快切装置工作原理及应用分析

厂用电快切装置工作原理及应用分析摘要：某发电厂将原有的通过触发工作开关的辅助接点启动备用电源投入的切换方式改造为微机型厂用电源快速切换装置。

但是在使用过程中发现该装置PT二次回路断线逻辑存在问题，导致机组出现甩负荷的现象。

经过具体分析和判断，发生事故的原因是由于小动物爬行到屏顶端的小母线上，导致PT二次回路之间发生短路现象，致使PT断线，快切装置启动保护机制，导致相关配置低电压保护的开关断开。

关键词：快切装置；厂用电系统；存在问题；相关对策1 厂用电快切装置切换方式分类1.1 开关动作顺序根据开关动作顺序，微机厂用电快切装置可分为：并联切换、串联切换和同时切换。

并联切换指先合上备用电源，两电源短时进入并联状态，再跳开工作电源。

这种方式多用于正常切换。

串联切换指先跳开工作电源，确认工作开关跳开后，再合上备用电源，母线断电时间至少为备用开关合闸时间。

此方式多用于事故切换。

同时切换既包含并联切换也包含串联切换，此时备用开关合闸的时间比母线断电时间短，可以用延时装置进行调节，这种方式在正常切换和事故切换中都有所应用。

1.2 切换速度以切换速度为区分标准，可将微机厂用电快切装置的切换方式分为快速切换、短延时切换、同期捕捉切换、残压切换等。

一般当快切不成功时最佳的后备方案是同期捕捉切换。

在此笔者将重点阐述其中两种。

快速切换是指当启动切换后，母线电压和目标分支电压的频差小于快切频差定值。

残压切换是当母线电压下降到20%-40%额定电压时实现的切换，可作为快速切换及同期捕捉功能的后备，以提高厂用电切换的成功率。

2 厂用快速切换装置的切换方式其实，厂用的快速切换装置可以依照具体的开关顺序来完成切换内容的调序，具体就包括：并联切换、串联切换这两类。

电厂在应用厂用快速换装置的并联切换的过程中，应当及时地对厂用快速切换装置的运用进行研究，第一点就要对电厂的备用电源进行关闭。

这时，电厂的母校工作电源会与备用电源之间存在着短暂的并联，紧接着，要将电厂母线的工作电源进行跳开设置，这样的并联切换方式较多使用在电厂母线电源与备用电源间的切换。

6kv快切装置的工作原理及切换方式

6kv快切装置的工作原理及切换方式
6kv快切装置是一种用于电力系统中的高压断路器，其工作原理主要包括电气触头的接合和分离、电磁驱动机构的动作。

其切换方式主要有手动切换和自动切换两种。

1. 工作原理：
- 接合：通过操作机械驱动机构，使两个电气触头接近并接通，电流得以从一侧通过断路器。

- 分离：当需要切断电流时，电梯式的机械驱动机构将两个电气触头分开，断开电路。

2. 切换方式：
- 手动切换：由人工通过手柄、手轮等手动操作装置控制断路器的开合，直接将机械驱动机构的动作信号传递给断路器，实现切换操作。

- 自动切换：通过自动化控制设备，如继电器、保护装置等，根据电力系统的实际工作状态，自动接通或分断断路器。

可以根据电流、电压等参数进行监测和控制，实现电力系统的自动保护和控制。

需要注意的是，6kv快切断路器通常应用于中小型变电站、配电站等场所，用于接通、切断电力系统中的电流。

工作原理和切换方式的具体实现有不同的品牌和型号，可能会有细微的差别。

厂用电快切装置原理

厂用电快切装置的工作原理、作用认识快切之前要明白几个专用名词，如下图所示，高厂变所带的分支叫工作进线分支开关1DL，起备变带的分支叫备用进线分支开关2DL。

机组正常运行时，由高厂变合工作进线分支开关1DL，从而使母线带电，此时电厂机组自身给母线供电，称为工作。

在机组停机时，由起备变合备用进线分支开关2DL，给母线带电，此时电网给母线供电，称为备用。

快切是什么呢？字面上理解就是快速切换，说白了就是工作分支开关和备用分支开关的切换，就是合工作，跳备用；合备用，跳工作。

先合后跳，或者先跳后合。

这里就涉及到快切的两种基本切换方式，并联切换和串联切换。

并联切换就是先合后跳，如图，假设现在1DL合位，先合上2DL，再跳开1DL，就是并联切换，在并联切换的时候，会引起并联系统出现环流，切换必须是瞬间的，不能长时间并列。

串联切换，就是先跳后合，假设现在1DL合位，先跳开1DL，再合上2DL,就是串联切换。

串联切换会引起母线短时失电，严重会因某些重要设备停转，导致机组跳闸，因此也必须是瞬间的。

正常切换包括并联切换和串联切换，是双向的，可以由工作切到备用，也可以由备用切到工作，一般是在DCS画面操作的。

kju快切最多的是事故切换，保护动作时启动快切，事故切换一般为串联切换，而且只能由工作切到备用，是单向的。

保护动作接点，通常都是由发变组保护A\B\C屏接入。

另外快切的切换还有母线失压切换，开关偷跳切换，不再详述。

通过上面的介绍，咱们来看看快切究竟该设计哪些回路，首先要合跳1DL、2DL，那么就需要合、跳1DL、2DL的出口指令回路，需要1DL、2DL的位置反馈回路；有DCS操作，就需要有接到DCS的切换启动、串并联选择、复位等指令回路；有保护启动，就需要有保护屏接入的启动切换回路。

有切换回路，就会有接入的闭锁回路。

另外，需要有电流、电压回路，电压有母线电压（三相）、工作进线电压、备用进线电压，电流有工作进线电流、备用进线电流，电流取单相或三相，电压取相或线电压，有电压通常就会取母线PT隔刀位置接点。

厂用电快切装置

二、事故切换事故切换指由发变组、高压厂变保护（或其它跳工作电源开关的保护）接点起动，单向操作，只能由工作电源切向备用电源。事故切换有两种方式可供选择。事故串联切换由保护接点起动，先跳开工作电源开关，在确认工作电源开关已跳开且切换条件满足时，合上备用电源开关。切换条件：快速、同期判别、残压及长延时切换。快速切换不成功时自动转入同期判别、残压及长延时切换。
并联半自动并联半自动指手动起动切换，如并联切换条件满足要求，装置先合备用（工作）开关，而跳开工作（备用）开关的操作则由人工完成。如果在规定的时间内，操作人员仍未跳开工作（备用）开关，装置将发告警信号。如果手动起动后并联切换条件不满足，装置将立即闭锁且发闭锁信号，等待复归。
1：手动并联切换只有在两电源并联条件满足时才能实现，并联条件可在装置中整定。 2：两电源并联条件满足是指： ⑴两电源电压幅值差小于整定值。 ⑵两电源频率差小于整定值。 ⑶两电源电压相角差小于整定值。 ⑷工作、备用电源开关一个在合位、另一个在分位。 ⑸目标电源电压大于所设定的电压值。 ⑹母线PT正常。
注意：
由于厂用工作变压器和起动/备用变压器引自不同的母线和电压等级，它们之间往往有不同数值的阻抗及阻抗角，当变压器带上负荷时，两电源之间的电压将存在一定的相位差，此相位差通常称作“初始相角差”。初始相角的存在，使手动并联切换时，两台变压器之间会产生环流，如环流过大，对变压器是十分有害的。初始相角在 200时，环流的幅值大约等于变压器的额定电流。因此当初始相角差超过200时，慎用手动并联方式（此时可采用手动串联切换方式）。
厂用电切换原理简图
自动切换过程电压矢量图
厂用快切装置的主要功能：正常情况下实现工作电源与备用电源之间的双向切换。事故、母线低电压、工作电源开关偷跳情况下实现工作电源至备用电源的单向切换。快速切换、同期判别切换、残压切换、长延时切换四种切换条件。串联、并联、事故同时三种切换方式可供选择。两段式定时限低压减载。

厂用电快切装置原理及整定实例

厂用电快切装置原理及整定实例摘要：文章介绍了厂用电快切的必要性，简介各种切换方式，并且通过整定计算实例，分析在应用中的注意事项。

关键词：快切；切换方式；整定计算1.概述厂用电快速切换装置是发电厂厂用电气系统的一个重要设备对发电厂乃至整个电力系统的安全稳定运行有着重大影响。

对厂用电切换的基本要求是安全可靠，其安全性体现为切换过程中不能造成设备损坏或人身伤害，而可靠性则体现为保障切换成功，避免保护跳闸、重要辅机跳闸等造成机炉停运的事故。

2.厂用电快切装置切换方式及功能介绍2.1 厂用电快切装置简介快切装置其实就是电源快速切换装置的简称，常常被应用在电厂的供电系统中。

从本质上来讲，在电厂供电系统中应用快速切换装置，目的就是为了使高电压、高负荷的电源得以迅速切换，从而保证供电的正常，进而避免因电源切换而使某些设备受损。

快切装置的主要启动方式有：手动启动切换、自动启动切换。

手动切换兼有并联切换、同时切换和串联切换功能；并联切换具有并联自动和并联半自动功能。

自动切换分事故切换和不正常情况切换两种，包括失压启动、断路器位置启动、保护启动等几种方式，自动切换兼有串联和同时切换功能。

切换方式有三种：既快速切换、同期捕捉切换和残压切换，其中同期捕捉切换可选恒定越前时间和恒定越前相角两种方法。

各种切换方式和功能以简图方式表示如下：2.2 切换功能介绍2.2.1 正常切换正常切换由手动启动，在控制台、DCS系统或装置面板上均可进行，根据远方/就地控制信号进行控制。

正常切换是双向的，可以由工作电源切向备用电源，也可以由备用电源切向工作电源。

正常切换有以下几种方式：2.2.1.1 并联切换手动启动，若并联切换条件满足，装置将先合备用（工作）开关，经一定延时后再自动跳开工作（备用）开关，如在这段延时内，刚合上的备用（工作）开关被跳开（如保护动作跳闸），则装置不再自动跳工作（备用），以免厂用电失电。

若启动后并联切换条件不满足，装置将闭锁发信，并进入等待人工复归状态。

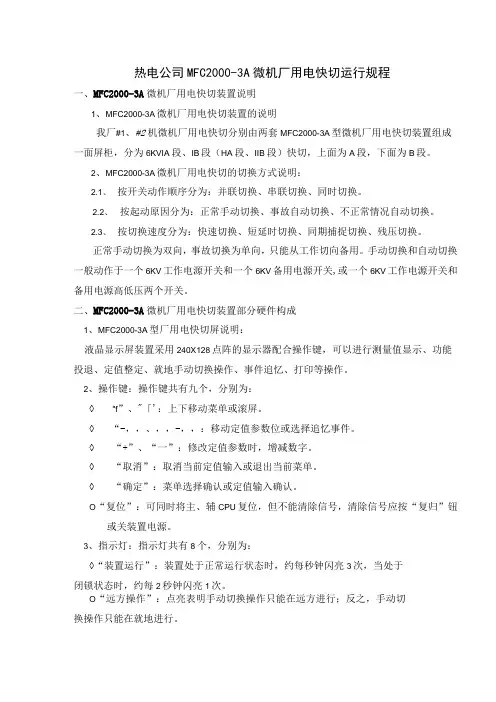

热电公司MFC2000-3A微机厂用电快切运行规程

热电公司MFC2000-3A微机厂用电快切运行规程一、MFC2000-3A微机厂用电快切装置说明1、MFC2000-3A微机厂用电快切装置的说明我厂#1、#2机微机厂用电快切分别由两套MFC2000-3A型微机厂用电快切装置组成一面屏柜，分为6KVIA段、IB段（HA段、IIB段）快切，上面为A段，下面为B段。

2、MFC2000-3A微机厂用电快切的切换方式说明：2.1、按开关动作顺序分为：并联切换、串联切换、同时切换。

2.2、按起动原因分为：正常手动切换、事故自动切换、不正常情况自动切换。

2.3、按切换速度分为：快速切换、短延时切换、同期捕捉切换、残压切换。

正常手动切换为双向，事故切换为单向，只能从工作切向备用。

手动切换和自动切换一般动作于一个6KV工作电源开关和一个6KV备用电源开关,或一个6KV工作电源开关和备用电源高低压两个开关。

二、MFC2000-3A微机厂用电快切装置部分硬件构成1、MFC2000-3A型厂用电快切屏说明：液晶显示屏装置采用240X128点阵的显示器配合操作键，可以进行测量值显示、功能投退、定值整定、就地手动切换操作、事件追忆、打印等操作。

2、操作键：操作键共有九个，分别为：◊“f”、"「'：上下移动菜单或滚屏。

◊“-，，、，，-，，：移动定值参数位或选择追忆事件。

◊“+”、“一”：修改定值参数时，增减数字。

◊“取消”：取消当前定值输入或退出当前菜单。

◊“确定”：菜单选择确认或定值输入确认。

O“复位”：可同时将主、辅CPU复位，但不能清除信号，清除信号应按“复归”钮或关装置电源。

3、指示灯：指示灯共有8个，分别为：◊“装置运行”：装置处于正常运行状态时，约每秒钟闪亮3次，当处于闭锁状态时，约每2秒钟闪亮1次。

O“远方操作”：点亮表明手动切换操作只能在远方进行；反之，手动切换操作只能在就地进行。

◊“工作电源”：工作电源开关合时亮。

O“备用电源”：备用电源开关合时亮。

10KV厂用电源快切装置的简要介绍参考文档

1、正常手动切换功能
由运行人员手动操作起动，快切装置按事先设定的手动切换方式（并联、串联、同时）进行分合闸操作。
手动切换是指电厂正常工况时，手动切换工作电源与备用电源。这种方式可由工作电源切换至备用电源，也可由备用电源切换至工作电源。它主要用于发电机起、停机时的厂用电切换。该功能由手动起动，在控制台或装置面板上均可操作。手动切换可分为并联切换、串联切换及同时切换。
手动并联切换只有在两电源并联条件满足时才能实现，并联条件可在装置中整定。
两电源并联条件满足是指： ⑴两电源电压差小于整定值。 ⑵两电源频率差小于整定值。 ⑶两电源相角差小于整定值。 ⑷工作、备用电源开关任意一个在合位、一个在分位。 ⑸目标电源电压大于所设定的电压值。 ⑹母线PT正常。
B、手动串联切换 ●手动串联切换指手动起动切换，先发跳工作电源
b、手动并联半自动切换手动 Nhomakorabea联半自动切换，如并联切换条件
满足要求，装置先合备用（工作）开关，而跳开工作（备用）开关的操作则由人工完成。如果在规定的时间内，操作人员仍未跳开工作（备用）开关，装置将发告警信号。如果手动起动后并联切换条件不满足，装置将立即闭锁且发闭锁信号，等待复归。
●注意：
微机型备用电源快速切换装置是专门为解决厂用电的安全运行而研制的。采用该装置后，可避免备用电源电压与母线残压在相角、频率相差过大时合闸而对电机造成冲击，如失去快速切换的机会，则装置自动转为同期判别或判残压及长延时的慢速切换，同时在电压跌落过程中，可按延时甩去部分非重要负荷，以利于重要辅机的自起动，提高厂用电切换的成功率。
二、厂用电源快切装置具有以下功能：
●厂用电断路器的正常合闸操作；
●厂用电断路器的正常合工作、切备用和合备用、切工作操作；

6kV厂用快切装置双向切换改造

Science &Technology Vision科技视界0前言大容量火电机组的特点之一是采用机、炉、电单元集控方式,其厂用电系统的安全可靠性对整个机组乃至整个电厂运行的安全、可靠性有着相当重要的影响,而厂用电切换则是整个厂用电系统的一个重要环节。

发电机组对厂用电切换的基本要求是安全可靠。

其安全性体现为切换过程中不能造成设备损坏,而可靠性则体现为提高切换成功率,减少备用变过流或重要辅机跳闸造成锅炉汽机停运的事故。

由于厂用母线上电动机的特性有较大差异,合成的母线残压特性曲线与分类的电动机相角、残压曲线的差异也较大,因此安全区域的划定严格来说需根据各类电动机参数、特性、所带负荷等因素通过计算确定。

实际运行中,可根据典型机组的试验确定母线残压特性。

试验表明,母线电压和频率衰减的时间、速度和达到最初反相的时间,主要取决于试验前该段母线的负载。

负载越多,电压、频率、下降得越慢,达到首次反相和再次同相的时间越长。

而相同负载容量下,负荷电流越大,则电压、频率下降得越快,达到最初反相和同相的时间越短。

快速切换的思想在快速开关问世以后才得以实现。

快速开关的合闸时间一般小于100ms,有的甚至只有40-50ms 左右,这为实现快速切换提供了必要条件。

假定事故前工作电源与备用电源同相,并假定从事故发生到工作开关跳开瞬间,两电源仍同相,则若采用同时方式切换,且分合闸错开时间(断电时间)整定得很小(如10ms),则备用电源合上时相角差也很小,冲击电流和自起动电流均很小。

若采用串联切换,则断电时间至少为合闸时间,假定为100ms,对30万机组,相角差约为20°-30°左右,备用电源合闸时的冲击电流也不很大,一般不会造成设备损坏或快切失败。

1改造原因6kV 快切装置切换方式一般可分为三种:正常情况切换、不正常情况切换及事故切换,其中正常切换为手动方式可实现工作、备用电源的双向切换,在事故和不正常情况下只能用工作电源切向备用电源。

厂用电快切装置切换方式应用的利弊分析

厂用电快切装置切换方式应用的利弊分析摘要：本文分析了某发电厂1000MW发电机组厂用电快速切换装置三种换切换方式在现场应用过程中的利弊，明确了合理的选择快切装置的切换方式对厂用电源的可靠、安全切换至关重要。

关键词：高压厂用电；快切；切换方式；利弊0引言厂用电快速切换装置是发电厂厂用电系统的一个重要的自动装置，对厂用电切换的基本要求是安全可靠，其安全性体现为切换过程中不能造成设备损坏，而可靠性则体现为保障切换成功，避免保护跳闸、重要辅机跳闸等造成机炉停运的事故。

该厂1000MW发电机与主变压器的连接采用发--变组单元接线，发电机至主变压器回路及其厂用分支回路采用分相封闭母线，未设置发电机出口开关，出线为500kV系统双母线接线方式。

高压厂用母线的启动变电源接在该厂330MW机组的220kV系统母线上。

从启动变的设置上可知，其高压厂用母线的工作电源与备用电源不属于同一系统，其电气距离较远，必然会使其高压厂用电源的切换有一定的限制条件，对电源切换方式的合理选择将更加至关重要。

启动变电源取自该厂220kV系统母线，原因为该厂高压厂用系统一直采用6kV电压等级，1000MW机组仍使用此电压等级对该厂高压厂用系统之间应用方式的灵活性上有较大优势，但使用6kV电压等级后，若启动变电源取自本机出线500kV系统，势必使得启动变的电压比增大（525/6.3kV），这样电压比的分裂变当时在国内制造很少，没有成熟的经验，所以选择了启动变的电源取自该厂220kV系统母线。

1 MFC2000-3A型微机厂用电快速切换装置切换原理简介该厂高压厂用电源采用了东大金智公司的MFC2000-3A型微机厂用电快速切换装置，装置切换功能简述如下：1.1按启动原因，有三种启动方式：1.1.1、正常切换（手动操作切换），切换为双向，可以由工作切换到备用，也可由备用切换到工作。

1.1.2、事故切换，由保护出口启动。

切换为单向，只能由工作切换到备用。

厂用电快切装置切换方式

厂用电快切装置切换方式
1、并联切换
（1）并联自动：手动启动，在快速切换条件满足时，先合上备用（工作）电源进线开关，经一定延时后跳开工作（备用）电源进线开关。

（2）并联半自动：手动启动，在快速切换条件满足时，合上备用（工作）电源进线开关，手动跳开工作（备用）电源进线开关。

2、正常同时切换：手动启动，先发跳工作（备用）电源进线开关指令，在切换条件满足时，发合备用（工作）电源进线开关指令。

3、事故串联切换：保护启动，先发跳开工作电源进线开关，在确认工作电源开关已跳开且切换条件满足时，合上备用电源进线开关。

4、事故同时切换：保护启动，先发跳工作电源进线开关指令，在切换条件满足时，发合备用电源进线开关指令。

5、低电压启动：厂用母线三相电压均低于整定值，时间超过整定延时，则根据选择方式进线串联或同时切换。

6、工作电源开关误跳：因某种原因造成工作电源开关误跳，即在切换条件满足时合上备用电源进线开关。

快切装置功能有哪些

1. 快切装置功能有哪些？ 1)正常切换是双向的，既可以从工作电源切换到备用电源，也可以从备用电源切换到工作电源。

切换方式可串联也可并联切换，并联切换又可分为自动、半自动两种方式。

2) 正常切换操作：快切装置正常切换分为串联、并列切换。

串联切换：在DCS 画面上或装置面板上手动启动，先跳开工作（备用）电源，同期条件满足，再合上备用（工作）电源，如果同期条件不满足，则装置自动转入慢速切换，待母线残压满足后合上备用（工作）电源。

并联切换：自动：在DCS 画面上或装置面板上手动启动，经同期检定后，先合上备用（工作）电源，然后再跳开工作（备用）电源。

半自动：在DCS 画面上或装置面板上手动启动，经同期检定后，装置先合上备用（工作）电源，跳开工作（备用）电源的工作由人工完成。

3) 事故切换是单向的，只能由工作电源切换至备用电源。

4) 事故切换操作：快切装置事故切换分为串联、并列切换。

串联切换：由发变组保护出口启动，先跳开工作电源，经同期检定后，合上备用电源。

并联切换：由发变组保护出口启动，发出工作电源跳闸命令，如此时同期条件满足，装置同时发出备用电源合闸命令。

备用电源合闸命令也可经设置的延时后再发出。

5) 不正常切换操作：由于工作电源断路器误跳，装置自动投入备用电源。

母线三相电压连续低于整定值，超过设定时间，装置自动跳开工作电源，投入备用电源。

不正常切换也有串联和并联两种方式，选择方法及切换过程和事故切换相同。

2. 6kv 厂用快切装置运行中的规定有哪些？1)快切装置应在6kV 厂用电源切至工作电源且备用电源可靠备用的情况下投入。

2)快切装置应在下列情况下退出。

3)备用电源开关运行,厂高变停运。

4)该母线另一快切装置投运。

5)母线停电时。

6)母线PT 或备用电源PT 撤运时。

7)母线运行，但备用电源停电或无备用容量时。

8)装置故障时。

9)特殊情况下根据值长命令执行。

3. UPS 系统运行方式？ 1)正常运行时，UPS 系统主电源由厂用380V 保安段EM 供电。

6KV厂用电源快切装置(参考MFC—2000—2型)

6KV厂用电源快切装置（参考MFC—2000—2型）概述：大容量发电机组的发电厂，在事故情况进行高压厂用电源切换时，要求切换时间、供电安全、和较高可靠性。

快切：当母线残压与待投入电源之间相角差没有达到电机所承受的冲击电流前合上备用电源开关。

切换时间为12MS—0.2S。

慢切：也叫残压切换，当母线残压降至30%左右时，装置将备用电源投入的切换。

切换时间为0.6S以上。

同期捕捉切换：当快切不成功时，待投入电源与母线残压所出现的第一次最小相角差，这时装置将备用电源投入的切换。

切换时间为0.6S。

按开关的合跳闸顺序分为：1、并联切换、分为并联全自动及并联半自动，并联全自动是指合跳开关都由装置完成。

正常启停机时使用，由人工从DCS上启动，先合上工作（备用）开关，经过一定的延时，再跳开备用（工作）开关，能实现双向切换即能从备用切至工作电源，也能由工作切至备用电源，如果在延时时间内刚合上的备用（工作）开关由于某种原因被跳开，则装置不再自动跳工作（备用）开关。

启动时如不满足并联切换的条件，装置将闭锁并发信以提醒值班人员注意。

2、串联切换、先跳开工作电源开关，在确认工作电源开关跳开后，再合上备用电源开关，由保护启动只能实现单向切换即由工作切向备用电源，3、同时切换、合跳开关的命令由装置在同一时间发出，由于开关实际合上或跳开等因素的不确定性，所以此项功能在工程实际上不应用。

按切换速度可分为：1）快速切换2）同期捕捉切换3）残压切换。

按不同情况的切换分为：1）正常情况：正常起停机时人工启动，用并联切换，在满足并联切换的条件时，装置启动。

2）事故情况：实现串联切换满足快速，同捕，残压的切换条件时进行切换3）异常情况：当工作电源开关误跳、或母线失压时，前者由工作电源开关的辅助接点启动装置进行切换。

后者由保护启动进行切换。

快切装置切换的条件是工作及备用开关一个合一个分，工作电源开关误跳例外，否则装置不能确定切换逻辑，进入装置闭锁等待状态。

厂用电快切装置双向事故切换浅析

厂用电快切装置双向事故切换浅析发布时间：2022-03-21T09:20:27.513Z 来源：《福光技术》2022年2期作者：孙凯[导读] 为提高工业生产及厂用电源供电可靠性，一般将工作母线设计为多条线路供电，并配置电源切换装置实现异常供电时的替续控制。

国能（绥中）发电有限责任公司辽宁省葫芦岛市 125222摘要：为提高工业生产及厂用电源供电可靠性，一般将工作母线设计为多条线路供电，并配置电源切换装置实现异常供电时的替续控制。

保证供电不间断有赖于电力生产、输配的各环节，备用电源自动切换就是一项重要技术措施。

提高供电可靠性的重要前提首先是要有不少于两个供电电源，其次是在工作电源因故障或异常导致供电中断前，要快速且在不损害供用电设备的前提下投入备用电源，不仅要保证对电力用户的电力供应不间断，而且使绝大部分乃至全部负荷不被切除，迅速再受电继续运转。

关键词：快切；双向；装置改造一、改造原因某电厂目前有４台660ＭＷ容量的机组，有两段６ｋＶ输煤母线给外围输煤系统设备供电，保证全厂机组的煤炭需求。

６ｋＶ输煤１段母线的工作、备用电源分别来自＃１和＃３机的主厂房６ｋＶ母线Ａ段，６ｋＶ输煤２段母线的工作、备用电源分别来自＃２和＃４机的主厂房６ｋＶ母线Ａ段。

输煤母线配置的ＭＦＣ２０００型快切装置具有常规的多种切换方式，如“手动切换方式”“故障切换方式”“不正常切换方式”等，在事故和不正常情况下只能进行单向切换，由工作电源切换至备用电源。

然而，有时根据运行方式需要，需将６ｋＶ输煤１段母线由＃３机组供电。

此时如果＃３机组６ｋＶ３Ａ段母线发生故障导致失电，快切装置不能进行电源切换，６ｋＶ输煤１段母线将失去电源，影响输煤系统的正常运行，不利于全厂机组的安全稳定运行。

二、改造方案此次改造计划对微机厂用快切装置逻辑进行修改，同时增加相应的外部回路以实现完全双向切换的要求。

该方案需对装置本身进行改动，但涉及改动的外回路比较少。

厂用快切原理及切换的操作

切换方向
? 远方/就地手动切换，均为双向切换 ? 保护启动切换：发－变组保护动作启动快切，
从工作切向备用，单向切换，切换后闭锁，不能回切 ? 6kV母线失压切换： 6kV工作母线电压低于整定电压，从工作切向备用，单向切换，切换后闭锁，不能回切 ? 工作电源误跳切换：工作断路器断开或辅助接点变位，工作电源不明原因跳闸合上备用电源，单向切换，切换后闭锁，不能回切
态) ? 确认装置没有闭锁 ? 在DCS系统启动“手动切换” ? 确认备用进线开关合上后、检查回路有电流 ? 在DCS上断开工作进线开关，并确认已经断开 ? 检查“切换完毕”，“装置闭锁”灯亮 ? 在DCS上将快切装置复位
谢谢观看
2012年11月15日
快切装置的闭锁条件
? 自检出错，装置异常 ? 6kV 工作和备用电源两路同时合上或同
时断开，开关位置异常 ? 6kV备用电源失电 ? 6kV 电压互感器断线 ? 6kV备用分支过流保护动作 ? 装置动作后闭锁
快切装置压板的退出
? 机组已停运6kV厂用电源由备用电源带 ? 快切装置故障并闭锁 ? 正常运行时快切装置的二次回路的检修、消缺工作 ? 机组正常运行时检修维护断路器辅助接点，会造成快
投运前的检查
? 电源保险是否完好、空气开关合好、方式选择开关位置正确
? +5V、±15V、+24V电源是否正常 ? 观察面板显示是否正常 ? 母线PT、工作电源分支PT、备用电源
PT、工作电源投入或备用电源备用正常
快切的启动方式
? 远方切换方式和就地切换方式两种，正常运行在远方方式
? 发变组保护动作后的自动切换 ? 工作电源误跳或保护动作后的自动切换 ? 6kV母线失压时的切换
切装置误动作的工作 ? 机组正常运压互感器停运前 ? 在6kV电压互感器回路进行有可能造成快切不能正常

厂用电快切讲义

快切装置讲义1．面板巡检✧运行状态指示灯“工作电源”和“备用电源”指示灯正常时应只有一个亮，“运行”灯约每秒闪3次。

“就地”灯应不亮。

“动作”和“闭锁”灯应不亮。

✧测量显示：显示出的电压、电流、频率、频差、相位差、开关位置等均应与实际状态相一致。

✧方式设置：各种方式设置应与整定情况相一致。

✧定值设置：各定值应与整定值相一致。

✧事件管理：当前应无异常事件发生。

✧异常报告：应无异常报告。

2．指示灯指示灯共有8个，分别为：✧运行：装置处于正常运行状态时，约每秒钟闪亮3次，当处于闭锁状态时，约每2秒钟闪亮1次。

（故障处理：可以通过快切装置柜内“复归”按钮进行复归，而不是“复位”按钮）✧就地：亮时，表明手动切换操作只能在就地进行。

✧工作：工作电源开关合时亮。

✧备用：备用电源开关合时亮。

✧动作：表明装置刚进行过切换操作，复归后熄灭。

（DCS画面上投入“装置复归”，自行退出）✧闭锁：表明装置处于闭锁状态，含装置闭锁及出口闭锁。

✧通信1：通信发送灯。

用于装置与便携式电脑通信或与DCS通信。

✧通信2：通信接收灯。

用于装置与便携式电脑通信或与DCS通信。

3．几种信号的含义：✧切换完毕信号。

当该跳开的开关已跳开、该合上的开关已合上后，装置即发出此信号。

空接点方式输出，保持至复归。

✧切换失败信号。

切换过程中该跳开的开关未跳开或该合上的开关未合上或起动切换后设定时间（如5秒）内仍无法满足切换条件，装置将发出此信号。

空接点方式输出，保持至复归。

✧装置闭锁信号。

当装置出现以下任意一种情况时，装置将自行闭锁，并发出此信号。

空接点方式输出，保持至闭锁情况排除并复归后该信号方可解除。

⏹出现PT断线、后备电源失电、开关位置异常、装置内部故障、外部保护闭锁之一⏹装置进行了一次动作后✧出口闭锁信号。

当装置出现以下任意一种情况时，装置将发出此信号，同时，装置不能进行切换操作。

空接点方式输出。

“出口闭锁”时，装置不发“装置闭锁”中控信号，一旦下列条件均不满足，装置“出口闭锁”信号自动将解除，同时装置可以进行切换操作，即装置“出口闭锁”可往复投退而不必复归。
