室内设计图纸规范标准
室内施工图规范
室内施工图规范室内施工图是指对室内装饰工程进行设计和施工的图纸。
它是室内装饰工程的重要依据，能够直观地显示出室内空间的布局、结构和材料等信息，方便施工人员进行工作。
室内施工图的编制应遵循以下规范：一、图纸的规格与范围1. 室内施工图适用于各类建筑工程中的室内装饰施工，图纸规格一般为A1纸张。
2. 室内施工图的范围应包括室内空间、结构、设备、材料等方面的内容。
二、图纸标注要求1. 标注应清晰明确，字迹要工整，图纸比例尺及字号要符合国家标准。
2. 图纸应标注详细的文字说明，包括空间尺寸、结构要求、施工方法、材料规格等。
三、平面图要求1. 平面图应包括室内空间的布局，包括墙体、门窗、家具、设备等的位置。
2. 平面图中要标注出各个空间的尺寸、地面高度、墙体厚度、门窗洞口尺寸、墙体材料等信息。
四、立面图要求1. 立面图应清晰规范，能够反映出室内空间的立面效果。
2. 立面图中要标注出各个墙面的材料、饰面、墙面高度、窗台高度等信息。
五、施工细部图要求1. 施工细部图应针对施工中的重点部位进行详细设计，如吊顶、地板、墙面等。
2. 施工细部图中要标注出各个细部构造的结构、尺寸、材料等信息。
六、材料清单要求1. 材料清单应包括室内装饰工程所需的所有材料，包括名称、规格、数量、供应商等信息。
2. 材料清单应与图纸相对应，确保施工过程中所使用的材料符合设计要求。
七、标准要求1. 室内施工图的编制应符合相关的国家标准和规范要求，如建筑施工图编制规范、室内装饰施工及验收规范等。
2. 室内施工图中所使用的材料、设备等应符合国家标准，确保施工的质量和安全性。
八、修改和审查1. 室内施工图在编制过程中可能需要多次修改和调整，确保图纸的准确性和可施工性。
2. 室内施工图应经相关专业人员进行审查，确保图纸的技术可行性和合理性。
总之，室内施工图的编制应遵循相关的规范和标准，确保施工的质量和安全性。
只有在规范的基础上进行施工，才能够保证室内空间的设计效果得到准确呈现。
住宅室内设计施工图纸的要求要点

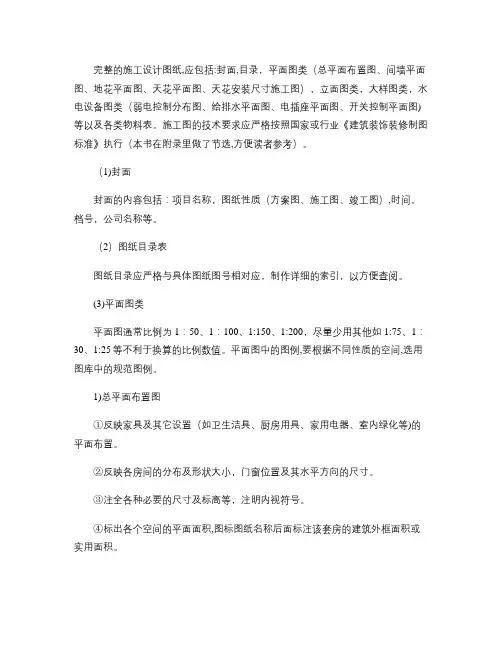

完整的施工设计图纸,应包括:封面,目录，平面图类（总平面布置图、间墙平面图、地花平面图、天花平面图、天花安装尺寸施工图），立面图类，大样图类，水电设备图类（弱电控制分布图、给排水平面图、电插座平面图、开关控制平面图)等以及各类物料表。
施工图的技术要求应严格按照国家或行业《建筑装饰装修制图标准》执行（本书在附录里做了节选,方便读者参考）。
（1)封面封面的内容包括：项目名称，图纸性质（方案图、施工图、竣工图）,时间，档号，公司名称等。
（2）图纸目录表图纸目录应严格与具体图纸图号相对应，制作详细的索引，以方便查阅。
(3)平面图类平面图通常比例为1：50、1：100、1:150、1:200，尽量少用其他如1:75、1：30、1:25等不利于换算的比例数值。
平面图中的图例,要根据不同性质的空间,选用图库中的规范图例。
1)总平面布置图①反映家具及其它设置（如卫生洁具、厨房用具、家用电器、室内绿化等)的平面布置。
②反映各房间的分布及形状大小，门窗位置及其水平方向的尺寸。
③注全各种必要的尺寸及标高等，注明内视符号。
④标出各个空间的平面面积,图标图纸名称后面标注该套房的建筑外框面积或实用面积。
⑤准备一张半透明的描图纸打印的天花平面图覆盖此平面上,以方便核对灯位及灯光设置的对应. ⑥指北针的标注需清晰、准确地放在图框右上角.2）间墙平面图这通常是现场核准时的原建筑框架平面图和拆改后的间墙平面图，应与总平面布置图配合展示，以方便业主对照。
①图例规范：分别标出剪力墙、原有间墙、新建间墙、玻璃间墙等。
②标明新建墙体厚度及材质，标明平面完成地面的高度。
③标明预留门洞尺寸,预留管井及维修口位置、尺寸。
④保留原有建筑框架平面图,便于施工核算拆墙成本。
3）地花平面图①反映楼面铺装构造、材料规格名称、制作工艺要求等.②用不同的图例表示出不同的材质，并在图面空位上列出图例表.③标出起铺点,注意地面石、门槛石、挡水石、波打线、踢脚线应做到对线对缝（特殊设计除外）. ④标出材料相拼间缝大小、位置。
室内设计图纸规范
室内设计图纸规范在室内设计领域，设计图纸是设计师与施工团队之间沟通的重要桥梁，其规范性直接影响到设计方案能否顺利实施以及最终的装修效果。
一份规范的室内设计图纸不仅能够清晰地表达设计师的创意和构想，还能为施工人员提供准确的指导，确保施工过程的高效与精准。
接下来，让我们详细了解一下室内设计图纸的规范。
一、图纸的种类室内设计图纸通常包括平面图、顶面图、立面图、剖面图、节点大样图等。
平面图是室内设计图纸中最基础也是最重要的一种。
它展示了房间的布局、家具的摆放、门窗的位置以及空间的划分等。
通过平面图，我们可以对整个室内空间有一个整体的了解。
顶面图主要反映天花板的造型、灯具的布置以及空调风口等设备的位置。
立面图则展示了墙面的装饰、柜体的设计以及门窗的样式等垂直方向的信息。
剖面图用于表达空间内部的结构和构造，帮助施工人员理解不同部位的高度关系和材料使用。
节点大样图则是对一些关键部位的详细描绘，如墙角、楼梯踏步等，以便更清晰地展示施工工艺和细节处理。
二、图纸的比例选择合适的图纸比例至关重要。
常见的比例有 1:50、1:100、1:200 等。
对于较小的空间，如卫生间、厨房等，可能会采用 1:50 的比例，以便更清晰地展示细节；而对于较大的空间，如客厅、卧室等，则可以采用 1:100 或 1:200 的比例。
在同一张图纸中，应保持比例的一致性，避免出现比例混乱导致尺寸标注不准确的情况。
三、尺寸标注尺寸标注是图纸中非常关键的部分，它必须清晰、准确、完整。
标注的内容包括房间的长宽高、门窗的尺寸、家具的尺寸以及各种造型的尺寸等。
尺寸线应使用细实线，尺寸数字应清晰可读，字体大小适中。
标注的位置应尽量整齐、美观，避免遮挡重要的图形和线条。
同时，还应注意标注的精度，一般情况下，尺寸标注精确到毫米即可。
对于一些对精度要求较高的部位，如家具的安装孔位等，可以精确到 05 毫米。
四、图形绘制图形绘制应规范、清晰，线条粗细适中。
墙体线一般用粗实线表示，家具、门窗等用中实线或细实线绘制。
室内设计图纸规范
2
1
（四）图纸具体要求
二、图纸规范要求
图纸幅面为A3大小（297×420），使用公司统一印制的标准A3图纸。
图 纸 名 称 常 用 比 例 可 用 比 例
平面图 天花平面图 电位图 1∶50 1∶100
设置
规范图电脑打印设置(参考)
1∶50、1∶60 打印 白：0.6 红：0.3 兰：0.03 1∶20、1∶30 打印 白：0.5 红：0.22 兰：0.03
规范图电脑打印设置(参考)
三． 数字、文字设置的规定 1．1∶50、1∶60打印（平面） ①图名：200 红线 ②房间名称：150 红线主要家俱、电器、 地面、天 花材料 ③说明及其它文字：80 兰线 ④尺寸数字：100 红线 ⑤比例：80 兰线 2．1∶20、1∶30打印（立面） ①图名：120 红线 ②索引文字：60 兰线
各种线型的运用：
（二）线型及宽度的规定
04
03
01
02
尺寸线及尺寸界限应以细实线绘制，尺寸起止符号的斜短线，应以中粗线绘制，长度为2-3mm,并与尺寸线右方向成45º角；
尺寸线应与被注长度平行，两端不宜超出尺寸界限，尺寸界限应与尺寸线垂直；
尺寸数字应注写在尺寸线读数上方的中部，数字间不要有逗号，相邻的尺寸数字如注写位置不够，可错开或引出注写；
03
（九）其他
三、常用图例及图标
规范图电脑打印设置(参考)
一． 线型颜色规定：整套图需有三种颜色（如：白、红、兰）不要太多颜色。（1∶50打印） 1.白（粗实线）墙体的轮廓线，整体剖切的表示（A ） 局部剖切的方向（ ）图名下的第一条横线。 2.红（中实线）主要家具的结构轮廓线，标注的数字，图名下面的第二条横线,房间名称 3.兰（细实线）地板、地砖及地面材料及地面、顶面的材料说 明的文字。家电、家俱内部的线条（除轮廓线外）尺寸界限、尺寸线、电位图中的控制关系线，物体中的填充线 、 标高符号、引出线、详图索引植物等装饰品 4.红（中虚线）拆除墙体 5.兰（细虚线）家俱图中不可见的隔板，门、窗的开启方式。
建筑制图的要求及规范
建筑制图的要求及规范一：图幅、标题栏及会签栏（1）图幅即图面的大小，分为横式和立式两种。
根据国家标准的规定，按图面的长和宽大小确定图幅的等级。
建筑常用的图幅有A0、A1、A2、A3、A4等，A0 : 1189*841A1 : 841*594A2 : 594*420A3 : 420*297A4 : 297*210（2）标题栏标题栏包括设计单位名称、工程名称区、签字区、图名区及图号区等内容。
注：现在不少设计单位采用自己个性化的标题栏格式，但是仍必须包括这几项内容。
（3）会签标会签标是为各工种负责人审核后签名用的表格，它包括专业、姓名、日期等内容。
（对于不需要会签的图纸，可以不设此栏。
）二：线型要求建筑图纸主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。
为了图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规范了它们的使用范围。
三：尺寸标注尺寸标注的一般原则如下所述：1：尺寸标注应力求准确、清晰、美观大方。
同一张图纸中，标注风格应保持一致。
2：尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，小尺寸标在外。
3：最大的尺寸线与图样轮廓线之间的距离不应小于10mm，两条尺寸线之间的距离一般为7—10mm.4: 尺寸界线朝向图样的端头距图样轮廓之间的距离应大于或等于2mm,不易直接与之相连。
5：在图线拥挤的地方，应合理安排尺寸线的位置，但不易与图线、文字及符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为尺寸线。
6：室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。
四：文字说明在一幅完整的图纸中用图线方式表现的不充分或无法用图线表示的地方，就需要进行文字的说明。
文字说明是图纸内容的重要组成部分，制图规范对文字标注中的字体、字号、字体与字号搭配等方面做了一些具体规定。
室内设计制图要求及规范
在绘制图样时，往往需要将形体进行剖切，应用相应的剖面符号 表示其断面，如图所示。
2 1
1
2
一般剖视方向是向图面的上方或左方，剖切线尽量不穿越图面上 的线条。剖切线需要转折时，以一次为限。
1．汉字 采用长仿宋体。字高与字宽的比约为3：2。 字体要求：横平竖直，字体端正，疏密得当，间隔均匀。 长仿宋体的号数用字体高度（单位为mm）表示，分为20、14、10、 7、5、3.5和2.5七种。 2．数字 数字分直体和斜体两种。斜体字向右倾斜与垂直线夹角约15°左右。
平面图
名称
墙线 后隔墙
图名下划 线
门、窗、 家具
电器、卫 生洁具
线宽
0.3-0.4左右 0.2左右 上粗线为0.4-0.6 下细线为0.05-0.09 外轮廓线0.09-0.13 内线(填充线) 0.05 外轮廓线0.09左右 轨迹线(填充线) 0.05
名称
标高线 楼梯 标注线 引出线 植物 填充线 文本 剖切符号
6、立面图和剖面图 7、节点详图或大样图
（二）绘图步骤 1、打开CAD软件先设定单位----为毫米；
设定方法：菜单/工具---选项---用户系统配置
2、设图层：通常以图线的用途来命名如：墙线、家具线 、标注、填充线等；
➢ 设图层时先选颜色、后定线型、再设线宽 ➢ 常用线型宽值如下（见下表）
5
16 14
实线 细实线 详图的编号
图名标注在所标示图的下方正中，图名下画双划线。比例紧跟 其后，但不在双线之内。
首层平面图
图名、比例完整的标注方法如下：
长仿宋字 粗线 细实线
首层平面图 1:100
1、只标注一个立面时，表示为：
箭头指向的立面就是要画的立面。 2、同时标注四个立面时，表示为：
室内设计制图规范
室内设计制图规范室内设计制图规范是为了确保室内设计工作的准确性和标准化，在整个设计过程中起到指导和规范作用。
以下是一些常见的室内设计制图规范：1. 图纸的比例: 室内设计制图中常用的比例有1:50、1:100和1:200等。
选择适当的比例可以保证绘图的细节清晰，同时也能节省图纸空间。
2. 图纸的尺寸: 室内设计制图常用的图纸尺寸有A4、A3和A2等。
尺寸的选择应该根据具体项目的要求和绘图的内容来确定。
3. 图纸布置: 在制图时应注意整体布局的合理性，尽量避免图形之间的重叠和遮挡。
可以使用网格线或标注线来提供视觉引导，使图纸更易读。
4. 标注的规范: 在室内设计制图中，标注是不可或缺的一部分。
标注应包括房间的尺寸、家具的大小、材料的规格等详细信息。
标注应清晰、准确，并采用统一的标准符号。
5. 图例的使用: 图例是对图纸内容的解释和说明，它可以帮助人们更好地理解设计图纸。
图例中应包括各种家具、设备和材料的图示和命名。
6. 图形的绘制: 在室内设计制图中，各种图形的绘制要求都是不同的。
常见的图形包括平面布局图、立面图、剖面图等。
各种图形应根据规范进行绘制，确保各个比例、大小和比例的准确性。
7. 符号和颜色的使用: 在室内设计制图中，符号和颜色的使用是为了更好地表示不同的元素和属性。
符号的使用应符合行业规范，颜色的使用应明确且统一，以便于读者理解。
8. 图层的设置: 图层是室内设计制图的重要组成部分，可以帮助进行图纸的管理和编辑。
图层的设置应根据具体项目来确定，并遵循一定的命名和分类规范。
9. 墙面和地面的填充: 墙面和地面的填充可以帮助人们更好地理解室内空间的材质和质感。
填充的选择应根据实际材料来确定，并在图纸中进行准确、一致的填充。
10. 图纸的细节: 在室内设计制图中，细节的完善是非常重要的。
细节包括墙体的细部连接、家具的细节注明、灯具的布局等。
细节应该尽可能清晰，以便于施工人员的理解和操作。
总之，室内设计制图规范是确保设计图纸准确、标准化的重要工具。
室内设计制图规范和标准
室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房A.B.C.D立面图13. 厨房A.B.C.D立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D立面图20. 卫生间A.B.C.D立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。
室内设计制图与规范
实线绘制，直径应为14mm。 详图与被索引的图样不在同一张图纸内，应在详图符号
上半圆内用阿拉伯数字注明详图的编号，在下半圆中注明被 索引图纸的图纸号，如图a。
详图与被索引的图样在同一张图纸内，应在详图符号内 用阿拉伯数字注明详图的编号，如图b。
界线。
*画线要求 在同一张图纸内，相同比例的图形，应采用相同的线宽组。 点划线每一线段的长度应相等，约为10mm。 点划线的两端不应是点。 文字、数字或符号重叠、相交，若不可避免时，应首先保证文字
等清晰。 注意图线交接的画法。
山东英才学院校级精品课程《室内设计原理》第二章
2.4 符号
*剖切符号 剖面剖切符号：应由剖切位置
拉丁字母中的I、O、Z不得用为轴线编号，如字母数量不够 用，可增用双字母或单字母加数字注脚，如AA、BA或A1、B2。
山东英才学院校级精品课程《室内设计原理》第二章
*立面指向符号 立面指向符号是室内设计工程图中独有的符号。多
见于近期流行的图纸。当工程图中用立面图表示垂直界 面时，就要使用立面指向符号，以便能确指立面图究竟 是哪个垂直界面的立面图。
室内设计制图与规范
主讲人：耿蕾 山东英才学院艺术设计学院
山东英才学院校级精品课程《室内设计原理》第二章 课程目标
了解室内设计制图、识图的基本知识； 掌握专业设计方案及施工图的绘制方法。
山东英才学院校级精品课程《室内设计原理》第二章 课程体系
一、室内设计中制图的重要性 二、室内设计制图的基本知识 三、室内设计施工图制图规范
立面指向符号由一个等边直角三角形和圆圈组成。 等边直角三角形中，直角所指的垂直界面就是立面图所 要表示的界面。圆圈上半部的数字为立面图的编号，下 半部的数字为该立面图所在图纸的编号。如立面图就在 本张图纸上，下半部便画一段短横线。应该特别注意： 不管立面指向符号指向何方，用来编号的数字始终正写， 即字头要朝上。当所画厅、室等空间较小，又有很多家 具，而难于放下指向符号时，可用引出线将指向符号引 到空间的外部。
CAD建筑室内设计制图规范和技巧
CAD建筑室内设计制图规范和技巧无规矩不成方圆，尤其是在工程建设行业，到处是规范，满眼都是标准。
当然这些都是工程建设的设计施工标准。
一、CAD制图规范1、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
2、常用制图方式常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:5003．细实线:0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。
2)建筑构造及建筑装饰构配件不可见的轮廓线。
3)拟扩建的建筑轮廓线。
4)外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm不需画全的断开界线。
二、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm 4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图。
室内设计制图规范
室内设计制图规范室内设计制图规范是指在进行室内设计制图时应遵循的一系列规范和要求。
室内设计制图是室内设计的重要环节之一，它能够直观地表达设计师的创意，帮助客户更好地理解设计方案，并指导施工人员准确地执行设计意图。
下面是关于室内设计制图规范的一些要点：1. 绘图比例：绘图比例是绘图时常用的一个概念，它表示图纸上绘制的尺寸与实际尺寸之间的比例关系。
常见的绘图比例有1:50、1:100等。
在室内设计制图中，一般使用1:50的比例较为常见。
2. 图框规范：图框是设计图纸的边界线，一般由实线或粗虚线构成。
图框的宽度应根据纸张大小选定，一般为2.5-5毫米。
图纸的页边距应留有足够的空间，一般为25-30毫米。
3. 图例规范：图例是用于说明图纸上各种符号和标记的图形，它能够使人一目了然地了解设计图纸的内容。
图例中应包含必要的符号和标记说明，并按照一定的规则进行排列。
4. 布置图规范：布置图是室内设计图纸中的重要部分，它能够直观地表达房间的布置和功能。
在绘制布置图时，应注重空间的合理利用和功能区域的划分，同时还应注意门窗、家具和设备的位置和尺寸。
5. 示意图规范：示意图是室内设计图纸中的一种图形表达方式，它能够表达设计师的设计理念和创意。
示意图应线条流畅、清晰，色彩鲜明，能够准确地表达设计方案的空间感和氛围。
6. 设备图规范：设备图是室内设计图纸中的一种图形表达方式，它用于说明房间中各种设备和设施的位置和尺寸。
绘制设备图时，应注重设备之间的间距和布局，同时还应注意设备的尺寸和比例。
7. 剖面图规范：剖面图是室内设计图纸中的一种表达方式，它能够直观地表达空间结构和材料的使用。
绘制剖面图时，应注重线条的精确和材料的表现，能够准确地表达设计方案的立体感和细节。
8. 标注规范：标注是室内设计图纸中的一种图形表达方式，它用于说明各种尺寸、比例和材料的使用。
绘制标注时，应注重字体的清晰和尺寸的准确，标注应与绘图一致，统一规范。
CAD室内设计制图规范
比例尺
标注
节点详图的比例尺应根据实际情况选择， 通常采用较大的比例尺以便更好地展示细 节。
节点详图上应标注各部位的材料、尺寸、 连接方式和工艺要求。
视图
材料和工艺
节点详图应选择合适的视图角度，以便更 好地展示细节和层次关系。
节点详图上应标注材料的材质、颜色及质 感，并说明施工工艺要求，以便施工时准 确还原设计效果。
文字标注的规范
字体选择
选择清晰易读的字体，常 用的有宋体、黑体等。
文字大小
根据标注内容的重要程度 选择合适的文字大小。
文字颜色
根据设计需要选择合适的 文字颜色，以提高标注的 可读性和美观度。
尺寸标注的规范
尺寸线长度
尺寸线的长度应与标注的长度成比例，不宜过长或过短。
尺寸数字精度
尺寸数字应精确到小数点后两位，特殊情况下可以精确到小数点后 三位。
特殊工艺说明
对于设计中的特殊工艺要求，应在图纸上详细说明施工方法和注意事项，确保 施工质量和效果。
图纸修改和完善的规范
修改记录
对于图纸的修改，应做好详细记录，包括修改时间、修改内容、修改原因等信息 ，以便追溯和审查。
完善标准
图纸完善应有统一的标准和规范，如字体、线型、标注等应保持一致，确保图纸 的专业性和规范性。
常见错误类型
01
列举常见的CAD制图错误，如线段不闭合、尺寸标注不准确、
图层管理混乱等。
错误原因分析
02
深入分析这些错误产生的原因，如操作不规范、缺乏经验等。
纠正方法
03
提出针对这些错误的纠正方法，如加强操作规范、提高绘图技
能等。
制图优化的案例分析
01
优秀图纸特征
装修图纸绘制标准
符号
基础绘制
比例
比例 ＝ 图上距离︰实际距离 必须绘制且正确
尺寸标注
字体
长仿宋体 字高符合标准
五个基本原则 平面、立面外轮廓尺寸标注
线型
1.基本线宽b的选定 2. 图线线宽组的选择
1.国标规范 2.公司规范
图线宽 度选取
常用线 型宽度 及用途
其它规 定
1.图线遮挡 2.虚线、单点长画线、
双点长画线等线型绘 制时的要求 3.结构墙体相交、填充 要求
15
7 每张平面图，必须标注房间名称；字体符合标准,且与例图一致。
房
间
给客户的图使用统一封皮封底。
名
称
复式或别墅，分层装订（目录分
开制作）节点可放最后。 8
30页以内—黑色装订夹条装订
图
纸
30页以上—分楼层装订，需同时配套单
装
层的封面及目录；
订
副主任以上交付客户图纸—硬制精装
交付公司存档的—普通装订
大样/节点类 21
大样/节点图
全员绘制
整
1.1 不缺图、少图或合并图纸。 1.2 如因客户工程需求或其它特殊原因未能绘制相应图纸，必 须在上交图纸时
体 一并上交相应书面证明，说明未能绘制相应图纸的原因，且有客户、部门
要 经理的签字及日期，否则此设计方案公司不予接受（视为缺图、设计方案不
1
求 齐全）。
装修图纸绘制标准
目录
一．整体图纸标准 二．基础绘图标准 三．分类图纸标准
基础信息
1 2 3 4 56 7 8 9
图标封图图图房图图
纸准面纸纸纸间纸纸
完版及顺名编名的美
整式会序称号称装观
性
签
cad设计制图规范
cad设计制图规范篇一：制图规范 CAD图纸规范要求一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。
2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。
3.注意事项：插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。
注意剖视方向，索引符号指示方向应与剖视方向一致。
平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如 01 02 03 04 05 06……同一幅图中，索引序号不得重复。
文件完成后，必须将多余图块及设置清除，确保文件空间为最小。
检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版图面与图框内框竖线之间应留一定的距离。
确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明：最外总体尺寸；中间结构尺寸；最内功能尺寸。
等分尺寸与总体尺寸必须相等，必要时可用EQ表示。
所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。
门缝、抽屉缝、搁板厚度等细节不需要标注。
尺寸标注严禁炸开；严禁小数点。
5.填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：图纸目录设计说明装饰专业：图纸命名：总平面图——————ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图———————E详图————————D（包含剖面图、大样图）图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。
室内设计出图标准
室内设计机构设计出图标准一、按照设计合同约定向甲方交付设计文件A3白图一套、A3蓝图一套、A3图文图像书册一套、光盘一张（成果文件电子板公司备案）二、若设计施工一体化，则设计师必须按照公司标准报价编制工程造价预算书，并给工程部进行设计图纸及预算书释疑，协助工程部进行预算成本的核定。
三、严格按照设计合同约定的设计工作进度分阶段出图、审图、交图，并向甲方签收收图确认单。
四、设计开始前应向甲方索取正确的建施图、结施图、电施图、水施图、消施图CAD版原文件。
若没有CAD版原文件，则设计师必须协同设计助理前往现场进行详细的实地测量勘察、拍照取证。
五、设计师在开始设计工作时必须制定设计任务书。
设计任务书中务必详细记录甲方的所有需求及目的。
同时记录设计方的设计建议及设计方向、设计思路、设计理念、设计风格、设计内容、设计工期、每阶段需要交付的设计成果、设计参与人员、设计工作分工。
此设计任务书必须上交给设计总监签字会审，然后递交总经办备案。
六、设计成果文件应该包含以下内容（能够照图施工的系统化的标准）：1、图纸封面、图纸目录、（专业项目）设计依据、设计说明（设计功能、设计目的及设计思路阐述）、施工工艺做法说明、设计用材说明（消防等级）、图纸图列表（各种图列）、强弱电配电系统图、给排水系统图。
2、原始土建结构图、原始天棚结构图(需要注明标高、消防设备点位、主进户水管点位、排水点位、总输电点位、弱电点位、煤气点位以及其它原建筑设施设备点位)3、墙体拆除尺寸图、新建墙体尺寸图4、总平面设计布置图、总天花设计布置图（注明经济技术指标）5、地面材质铺装图（注明尺寸）、新结构面积周长图、天花造型尺寸图、天花灯具尺寸图、天花灯具照度及色温图6、插座点位图、开关点位图、开关控制连线图、弱电点位图7、人流动线图、消防疏散图、消防点位图、空调点位图、特殊专业设备点位图8、立面索引图9、各区域各房间立面图（三视图）、剖面图、节点大样详图10、施工辅料材料表、主材材料表（注明区域及用量）、主材及配饰图片列表（注明区域、规格、用量）、家具图片列表（注明区域、规格、用量）11、按照合同预定数量的效果图12、装修概预算清单（若设计方施工则提供详细装修报价表）、甲方提供设施设备概预算清单。
家装CAD施工图规范大全
一、总则室内设计专业制图规则，为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求，适应工程建设的需要,制定本标准。
本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格.施工图制图的表达应清晰、完整、统一。
二、制图1。
文件内容说明:要求：绘制单位为毫米,不保留小数；要求所有图面的表达方式均保持一致。
2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。
3。
注意事项:3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开.3.2注意剖视方向，索引符号指示方向应与剖视方向一致。
3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3。
4同一幅图中，索引序号不得重复.3.5文件完成后，必须将多余图块及设置清除,确保文件空间为最小。
3。
6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3。
8确保画面均衡、美观、各视图间应按照对应的原则排版。
4。
尺寸标注说明：4.1最外总体尺寸;中间结构尺寸；最内功能尺寸。
4。
2等分尺寸与总体尺寸必须相等,必要时可用EQ表示.4。
3所有标准应在图纸空间视口内以1—1的标注样式标注,必要时可以在图纸空间内标注，不要重复标注。
4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开;严禁小数点。
5。
填充说明:详见《材料填充图例》6.图纸目录编排(图号编号）说明：6。
1图纸目录6。
2设计说明6。
3装饰专业：6.3。
1图纸命名:总平面图———--—ZP区域空间平面图——-P（天花平面图、墙体定位图、地材铺装图、立面索引图)立面图—-——-——E详图-—-—————D（包含剖面图、大样图）6.3。
2图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图）→立面图→详图。
建筑室内设计图纸比例规范
建筑室内设计图纸比例规范
随着建筑、室内设计行业的不断发展，建筑室内设计图纸比例
规范也逐渐被制定和规范化。
这些规范旨在确保设计师的设计能
够被准确地呈现在纸面上，并为建筑施工提供准确的基础。
建筑室内设计图纸比例规范主要由以下几个方面组成：
1. 比例尺
比例尺是建筑室内设计图纸中最基本也是最重要的元素之一。
它指示了纸面上的线条和图形与实际中的物体之间的比例关系。
常用的比例尺有1:50、1:100以及1:200等等。
在绘制建筑图纸时，比例尺的选择应该基于绘制的图纸大小和细节程度。
2. 图例
图例是建筑室内设计图纸中的另一个重要元素。
它描述了图纸
中的符号、线条和颜色的含义。
设计师应该确保他们的图例清晰
明了，易于理解。
3. 线条类型和粗细
在建筑室内设计图纸中，线条类型和粗细也是绘制精确度的关键。
不同类型的线条、粗细和颜色可以用来表示不同类型的建筑元素。
例如，虚线可以用于表示轮廓线或建筑构件的位置，而实线可以用于表示实际的建筑结构和墙壁等。
4. 标尺和测量
标尺和测量是确保建筑室内设计图纸准确性的关键。
设计师应该确保他们的测量标准和单位明确，并始终使用准确的工具来进行测量工作。
总之，建筑室内设计图纸比例规范对于设计师、建筑师和工程师来说都是至关重要的。
这些规范为设计师提供了一些标准化的方法来确保他们的设计被准确地呈现在纸面上，同时也为施工提供了准确的基础。
因此，建筑室内设计图纸比例规范应该在建筑和设计行业中得到广泛的应用。
同时，也需要不断评估和更新，以跟随行业的发展和变化。
室内设计CAD图纸规范
室内设计图纸规范一、图纸目录编排及图纸内容：1、图纸目录按封面、目录、材料表、施工设计说明、平面天花、立面、剖面节点大样、门窗表的顺序编排。
2、平面图分类如下：原建筑平面图、拆墙图、墙体放线图(砌墙图)、平面布置图、平面家具图、地面铺贴图(地花图)、天花布置图、天花造型尺寸图、天花灯具定位图、灯具连线示意图、强弱电插座示意图（可以把强电、弱电分开）、立面索引图。
(有些项目可以没有拆墙图；有些项目的天花布置图、天花造型尺寸图可以合为一张图)注：如果出现分平面图的时候，总平面图只分原建筑平面图、总拆墙图、总墙体放线图、总平面布置图、总天花布置图、其它内容的图纸不再编总图，只表现在分平面图。
A、原建筑平面图主要表现原建筑的平面图或现场平面数据图，内容有：隔墙、隔断、门洞窗洞或门窗尺寸及拆墙内容及尺寸。
B、拆墙图主要根据设计要求拆除原墙体、隔断等，把要拆除的进行尺寸定位及文字说明。
C、墙体放线图主要表现重新隔墙或隔断的尺寸图，内容有：隔墙材料说明、隔断高度、隔墙或隔断尺寸、门窗编号（在图例中表示出门窗的宽度和高度）。
D、平面布置图主要表现空间分隔、家具布置、落地灯及壁灯、洁具布局、窗帘等。
(要出现空间名称、中英文互译、面积、标高及个别空间的尺寸说明和文字说明)。
E、平面家具图主要表现家私、落地灯及壁灯、洁具等编号及定位尺寸。
(要有一个统一定位的起点)F、地面铺贴图主要表现地面材料的铺贴方式、铺贴起点及方向、拼花样式、尺寸及标明材料，地面高差(标高)、剖面索引。
G、天花布置图主要表现天花的材料及标高，造型剖面索引。
如果空间太小及内容不多，天花造型尺寸图及天花灯具定位图可以合并到此图。
(要有图例说明)H、天花造型尺寸图主要表现天花造型尺寸及标高、空调给排风口等其它天花设备的定位。
(要有图例说明)I、天花灯具定位图主要表现天花所有的灯具定位尺寸、灯具编号。
(要有图例说明)J、灯具连线示意图主要表现灯具的控制方式及开关的定位。
