CAD室内设计施工图标准
CAD制图规范(GB_T-)

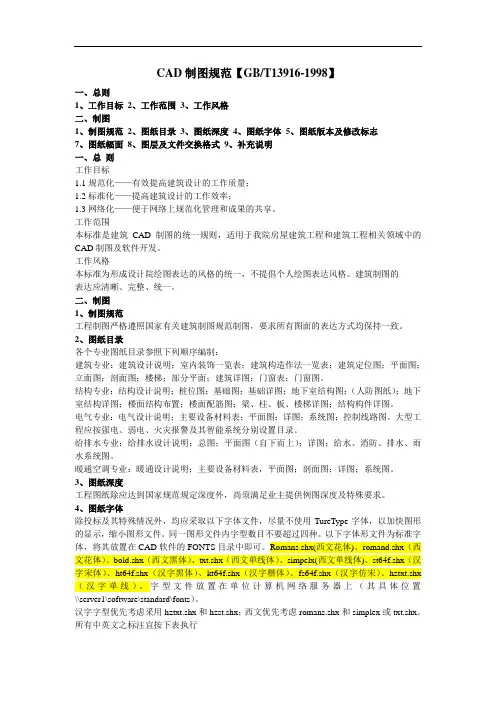

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则,适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。
暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx(西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx(汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx(汉字仿宋)、hztxt.shx (汉字单线)。
室内设计完整全套CAD施工图(80平)
设计说明(三)
-
2021.06
SM-03
公卫
干区
储物间
接待茶座
平面布置图
VIP间
休闲茶座
接待吧台
大厅
电动感应门
所有设计,图纸及说明之版权全属本公司所有。除非 得本公司书面同意,否则不得使用抄袭及复制。所有 尺寸需作实地检查复核,不可以图纸尺寸量度为准。 所有图纸以最后修改为准。
CM-01
施工图设计说明一
E01 DT1 ±0.000
WD 01
2800
CH
所有设计,图纸及说明之版权全属本公司所有。除非 得本公司书面同意,否则不得使用抄袭及复制。所有 尺寸需作实地检查复核,不可以图纸尺寸量度为准。 所有图纸以最后修改为准。
项目名称 装饰施工文件
设计说明(一)
-
2021.06
SM-01
所有设计,图纸及说明之版权全属本公司所有。除非 得本公司书面同意,否则不得使用抄袭及复制。所有 尺寸需作实地检查复核,不可以图纸尺寸量度为准。 所有图纸以最后修改为准。
PL-08
配电分布图
预留感应器电源
预留感应器电源
公卫
预留感应器电源
干区 预留镜前灯电源
预留墙面灯电源
预留墙面灯电源
VIP间
预留茶座底部灯电源
休闲茶座
储物间
预留柜子灯电源
预留墙面灯箱电源 预留墙面线条灯电源 预留柜子灯电源
预留发光logo电源 预留墙面灯箱电源
接待吧台
灯电源
照明配电箱(下口距地H=按实际情况) ELECTRIC BOX , AFF
1:40 2022.06
PL-09
公卫
干区
《室内设计AutoCAD制图》课程标准

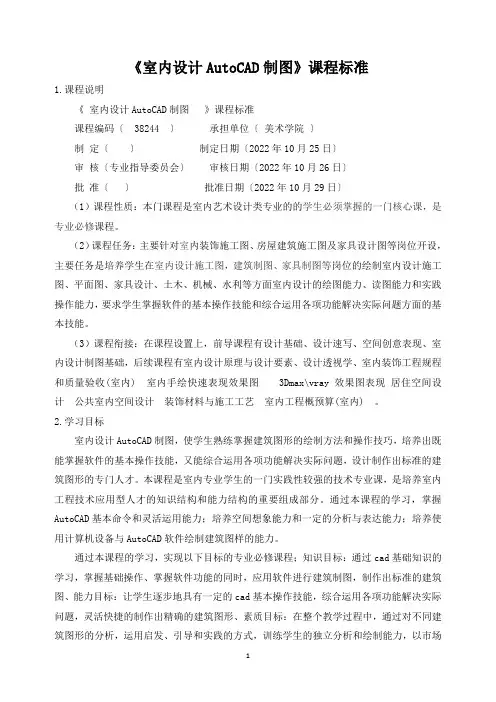

《室内设计AutoCAD制图》课程标准1.课程说明《室内设计AutoCAD制图》课程标准课程编码〔 38244 〕承担单位〔美术学院〕制定〔〕制定日期〔2022年10月25日〕审核〔专业指导委员会〕审核日期〔2022年10月26日〕批准〔〕批准日期〔2022年10月29日〕(1)课程性质:本门课程是室内艺术设计类专业的的学生必须掌握的一门核心课,是专业必修课程。
(2)课程任务:主要针对室内装饰施工图、房屋建筑施工图及家具设计图等岗位开设,主要任务是培养学生在室内设计施工图,建筑制图、家具制图等岗位的绘制室内设计施工图、平面图、家具设计、土木、机械、水利等方面室内设计的绘图能力、读图能力和实践操作能力,要求学生掌握软件的基本操作技能和综合运用各项功能解决实际问题方面的基本技能。
(3)课程衔接:在课程设置上,前导课程有设计基础、设计速写、空间创意表现、室内设计制图基础,后续课程有室内设计原理与设计要素、设计透视学、室内装饰工程规程和质量验收(室内) 室内手绘快速表现效果图3Dmax\vray效果图表现居住空间设计公共室内空间设计装饰材料与施工工艺室内工程概预算(室内) 。
2.学习目标室内设计AutoCAD制图,使学生熟练掌握建筑图形的绘制方法和操作技巧,培养出既能掌握软件的基本操作技能,又能综合运用各项功能解决实际问题,设计制作出标准的建筑图形的专门人才。
本课程是室内专业学生的一门实践性较强的技术专业课,是培养室内工程技术应用型人才的知识结构和能力结构的重要组成部分。
通过本课程的学习,掌握AutoCAD基本命令和灵活运用能力;培养空间想象能力和一定的分析与表达能力;培养使用计算机设备与AutoCAD软件绘制建筑图样的能力。
通过本课程的学习,实现以下目标的专业必修课程;知识目标:通过cad基础知识的学习,掌握基础操作、掌握软件功能的同时,应用软件进行建筑制图,制作出标准的建筑图、能力目标:让学生逐步地具有一定的cad基本操作技能,综合运用各项功能解决实际问题,灵活快捷的制作出精确的建筑图形、素质目标:在整个教学过程中,通过对不同建筑图形的分析,运用启发、引导和实践的方式,训练学生的独立分析和绘制能力,以市场行业需求为导向,培养学生德智体美劳全面发展。
室内设计施工图的制图整体规范

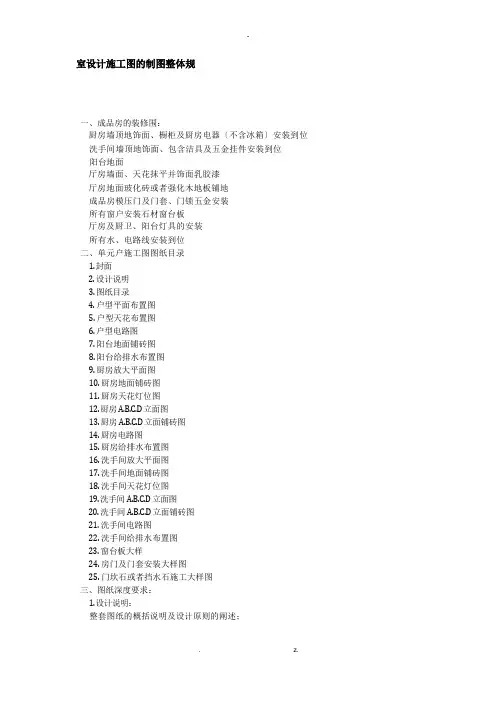

一、成品房的装修围:厨房墙顶地饰面、橱柜及厨房电器〔不含冰箱〕安装到位洗手间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或者强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电路线安装到位二、单元户施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房 A.B.C.D 立面图13. 厨房 A.B.C.D 立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 洗手间放大平面图17. 洗手间地面铺砖图18. 洗手间天花灯位图19. 洗手间 A.B.C.D 立面图20. 洗手间 A.B.C.D 立面铺砖图21. 洗手间电路图22. 洗手间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门坎石或者挡水石施工大样图三、图纸深度要求:1. 设计说明:整套图纸的概括说明及设计原则的阐述;整个室材料部品的阐述;对于没有具体图纸的部位发展统一的注释〔如厅房的立面做法、工艺要求等〕;设计说明中可包括电气和水系统局部的说明;2. 总平面图:家具按 1:1 比例合理摆放,并加以注释;标明每一个功能区域及地面材质;户型轴线尺寸清晰;立面索引明确清晰;3. 天花平面:标明吊顶材料及做法;灯具注释,或者用图例说明;灯具的定位尺寸及灯具大小、型号注释;4. 厨卫立面图:墙面的铺砖方式或者铺砖原则的注释;开关插座的定位尺寸及定位原则说明;橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸;厨房电器的摆放位置;整体橱柜的样式;橱柜大样图;说明所有材料的材质及规格尺寸〔包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等〕5. 电路图:标明插座的规格和数量,必要时可另附电路设计施工说明;在墙面铺砖图上,将开关插座与瓷砖的结合方式说明清晰,防止开关插坐位于单块瓷砖的中间;6. 水路图:厨卫所有下水的具体位置的定位尺寸应清晰明了;针对不同的下水和地漏的管径应有说明;下水管与完成墙面的距离尺寸应有注明;特殊是座便下水位置确实定;冷热水的进水管定位可用文字说明高度,平面上应有明确的尺寸定位;7. 大样图:详细交待施工工艺和做法;对石材的品种、色泽、规格、倒边方式作出明确的规定;对洗手间瓷砖碰角方式应有注明;厨卫立管包管方式应有注明;所有室阴、阳角的处理方式应有说明;四、交楼标准细则〔一〕厨房设计原则1. 注意洗槽、炉台及切菜台的位置,最好呈90 度的方位摆放。
CAD制图标准与规范
CAD制图标准看一下正规设计院内部的制图标准。
中国建筑设计研究院(上海);上海中森建筑与工程设计顾问有限公司的内部标准,要是粘帖上来可能表格不能用,但文件本身只有130K,太小,发附件不合算,看有需要情况再发附件或传邮箱。
一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准,解决计算机资源共享问题,提高设计效率,特制定本规定,各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海);上海中森建筑与工程设计顾问有限公司的图签,并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1.房屋建筑CAD制图统一规则GB/T 18122-2000 2.CAD工程制图规则GB/T 18229-20003.房屋建筑制图统一标准 GB/T 50001-20014.建筑制图标准GB/T 50104-20015.建筑结构制图标准 GB/T 50105-20016.混凝土结构施工图平面表示方法制图规则和构造详图03G101-17.给水排水制图标准 GB/T 50106-20018.采暖通风与空气调节制图标准 GB/T 50114-20019.电气制图 GB4728.1-8510.住宅弱电设计标准图DBJT08-97-200211.住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1.图幅与格式幅面代号 A0 A1 A2 A3 A4宽度╳长度 841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长,但必须按基本幅面的长边(L)成1/4倍增加,不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4,其余应尽量采用A1图幅。
每项工程图幅应统一,如采用一种图幅确有困难,一个子项工程图幅不得超过二种。
cad图纸标注规范

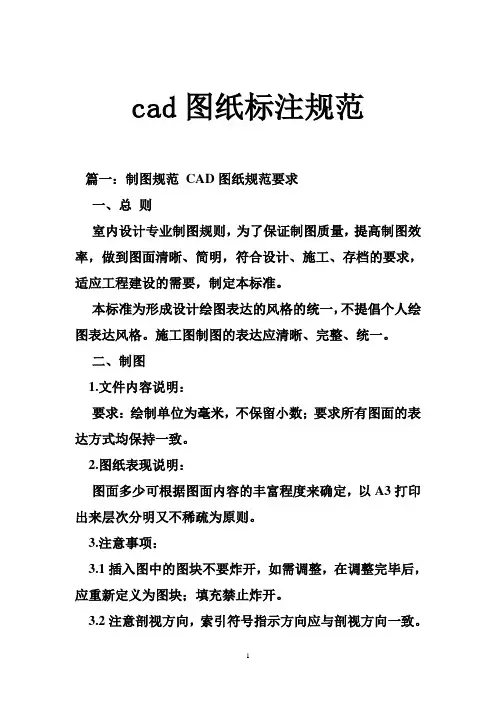

cad图纸标注规范篇一:制图规范CAD图纸规范要求一、总则室内设计专业制图规则,为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
本标准为形成设计绘图表达的风格的统一,不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明:要求:绘制单位为毫米,不保留小数;要求所有图面的表达方式均保持一致。
2.图纸表现说明:图面多少可根据图面内容的丰富程度来确定,以A3打印出来层次分明又不稀疏为原则。
3.注意事项:3.1插入图中的图块不要炸开,如需调整,在调整完毕后,应重新定义为图块;填充禁止炸开。
3.2注意剖视方向,索引符号指示方向应与剖视方向一致。
3.3平面图中索引立面序号时,以图面上方为起始,用数字按顺时针方向排序,同层不同空间的立面序号以连续数字表示,如01 02 03 04 05 06……3.4同一幅图中,索引序号不得重复。
3.5文件完成后,必须将多余图块及设置清除,确保文件空间为最小。
3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3.8确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明:4.1最外总体尺寸;中间结构尺寸;最内功能尺寸。
4.2等分尺寸与总体尺寸必须相等,必要时可用EQ表示。
4.3所有标准应在图纸空间视口内以1-1的标注样式标注,必要时可以在图纸空间内标注,不要重复标注。
4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开;严禁小数点。
5.填充说明:详见《材料填充图例》6.图纸目录编排(图号编号)说明:6.1图纸目录6.2设计说明6.3装饰专业:6.3.1图纸命名:总平面图——————ZP区域空间平面图———P(天花平面图、墙体定位图、地材铺装图、立面索引图)立面图———————E详图————————D(包含剖面图、大样图)6.3.2图纸顺序:以楼层从下至上为排序原则;每个楼层图纸依次为:平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。
CAD室内设计施工图标准资料
CAD室内设计施工图标准1、线型颜色设定及用途(按打印时从粗到细排列)A、红色(色号为1):立、剖面上的水平线,剖切符号上的剖切短线。
B、品红色(色号为6):仅用于图名上的水平线及圆圈。
C、黄色(色号为2):平面上的墙线,立面上的柱线,剖面上的墙线及柱线。
D、湖蓝色(色号为4):物体的轮廓线,剖面上剖切到的线,稍粗一些的线。
E、白色(色号为7):各种文字,平面上的窗线,以及各种一般粗细的线。
G、绿色(色号为3):剖断线,尺寸标注上的尺寸线、尺寸界线、起止符号,大样引出的圆圈及弧线,较为密集的线,最细的线。
2、图层设置及图层内容(按附带图框中的图层显示顺序)3、文字标注高度、字型的设置4、尺寸标注及文字注释形式的设置•材料标注在一般在图面右侧或上侧(对于剖面图或大样图中可以美观为准不加以要求)尺寸标注在图面左侧或下侧(一般标注为三段式,标不下或内容较少的情况下可标注为两段式)TEXT)标注格式(文字标注格式5、线型设置A、中轴线CenterB、暗藏日光灯带DashedC、不可见的物体结构线DashedD、门窗开启线CenterE、木纹线不锈钢钛金等Dot6、常用材料标注举例(文字说明不要重复标注,以能说明图面为准)600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆木龙骨30x30角钢不锈钢方(圆)管不锈钢角码镜面不锈钢板砂光不锈钢板(方管、圆管)砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜暗藏日光灯带(平、立面)暗藏珠灯带(平、立面)日光灯珠灯银线米黄石材挂贴(干挂)银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃(车边)花岗石玻璃钢造型镏金7、尺寸标注•尺寸标注一般需要标明:最外总体尺寸中间结构尺寸最内功能尺寸•分尺寸与总体尺寸必须相等,必要时可用EQ表示•第二层标注应以第一层标注的末端为起点,不要重复标注。
单身公寓卧室室内精装修cad设计施工图
CAD施工图标准制图步骤
CAD施工图标准制图步骤1、量房前准备测量工具:画板、钢卷尺、测距仪、照像机、指南针、笔等。
2、应向物管部门了解拆除部位状况及电梯可否使用。
3、注明小区名称、客户姓名、单元幢号和楼层数。
4、进入房内,应先了解户型结构,再开始画图。
5、在标注的时候,文字和标高尽量标注在外面。
6、标注尺寸时,按长宽高来标注。
MH 门高 MW门宽 CH窗高 CW窗宽 CTW窗台宽 CTH窗台高 DH地高 LW梁宽 W 宽 H高 L长 KSDJDH可视对讲地高 JCKDH检查口地高 DTW地台宽 DTH地台高CSWDH存水弯地高 HLH护栏高阳台无窗的梁底标高字母统一用CDH表示 DL地梁TH台高7、有拆除项目较多时,应在拆除后到现场复核尺寸。
8、制作图时,应按公司统一标准和要求进行绘制。
9、所有标注中,应以公司统一材料代码进行标注。
10、在标注中,有特殊要求时,可用文字标注。
11、图纸绘制完成后,应交设计师进行审核,完毕交审核员审核。
12、制图内容分为三类:第一类为平面类:(封面、目录、原始平面图、平面布局图、平面索引图、拆除墙体定位图、加砌墙体定位图、地面材质图、天花布置图、灯具定位图)第二类为立面类:(每个区域的立面图都要绘制。
)第三类为剖面类:(剖面图、节点大样图)。
13、在完成的图纸中,必须要有相关设计师的签字、日期和制图人员的名字。
14、在设计和制图中,相关的要求和规范按公司制度执行。
原始平面图:1、绘图时入户口尽量在图纸的下方或右侧。
2、图纸画完后,开始标注详细尺寸、功能名称、平方面积。
3、绘制原始平面图时,应将已知的构造柱、剪力墙填充。
4、标注的内容主要有:配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。
5、标注时的注意事项:(1) 配电箱:应标明宽和高及离地面、离墙的距离(以下口和侧口为准)。
CAD图纸规范
设计师图纸审核规范一、制度目的及试用范围1、制度目的:为加强设计师制图的规范化管理,提高设计质量和标准,强化公司的精品意识,根据现阶段家庭室内装饰行业的实际情况,遵循建筑制图规范的原则,特针对设计师制定本规定。
2、适用范围:本制度适用于元洲北京公司各运营部设计师制图规范性的管理。
二、负责部门1、本制度由研发中心制定,工程部负责执行,相关部门配合执行。
三、制度内容3.1 图纸内容要求$2方案图设计要求$1__VE_ITEM__3.1.2 施工图设计要求3.2 图纸规范要求$2 图纸幅面为A3大小(297×420),使用公司统一印制的标准A3图纸。
$2 图纸选用比例如下;注:考虑到某些房屋尺寸的特殊情况,在打图时比例这项不作硬性规定,可根据实际情况做相应调整。
3.2.3线形以及宽度的规定3.2.4尺寸标注;$1__VE_ITEM__3.2.5 标高表示方法:$2折断线;当一个图形的某一部分需要在图面上表现出来,而其余部分不需表现时,其断开界限就用折断线来表示,常用的表现形式有如下三种:$2 引出线;$2详图索引标志:$2 剖切的表示方法:$2 其他3.3 常用图例及图标拆改图例规范图电脑打印参考设置1.线型颜色规定:整套图运用CAD中1~8号颜色(1)红色:灯具外框线、辅助线、轴线(2)黄色:非承重墙的轮廓线、后加墙体的外轮廓线(3)绿色:图纸中所有的文字、尺寸界限、尺寸线、尺寸、标高符号、引出线、详图索引(4)青色:家具外框线、图例中表格外框线、(5)篮色:家具内框线(6)品红:电器、开关、插座外框(7)白色:墙体的轮廓线,整体剖切的表示,局部剖切的方向图框内线。
(8)8号灰色:电位图中的控制关系线,物体中的填充线,地板、地砖及地面材料,家俱内部的线条,设备、电器、开关、插座的内部线条,植物等装饰品、家具图中不可见的隔板,门、窗的开启方式。
2.线型打印设置1∶50打印① 白色:0.4 ② 黄色:0.3 ③青色:0.2 ④ 蓝色:0.15⑤ 红色:0.1 ⑥ 品红:0.1 ⑦绿色:0.1 ⑧ 8号灰色0.053.数字、文字设置的规定1.整套图纸上的数字及文字要大小适中,与图形比列协调。
2024年CAD施工图制图规范课件
包括建筑细部构造、材料做法、尺寸标注、 标高、索引符号等。
比例适当
根据细部构造的复杂程度和表达需要,选择 合适的比例。
2024/2/28
表达清晰
详图应准确表达建筑细部的构造和做法,方 便施工人员理解和实施。
标注完整
应包括必要的尺寸、标高、索引符号等,方 便查找和定位。
23
大样图内容组成及要求
材料标注
标明各部位或构件所使用的材料名称、规格和型 号等。
连接方式标注
清晰标注各部位或构件之间的连接方式,如焊接 、螺栓连接等。
26
06
CAD施工图输出与打 印规范
2024/2/28
27
输出文件格式选择及设置
常用输出文件格式
DWG、DXF、PDF
DWG
AutoCAD原生格式,包含所 有图层、线型、文字等信息 。
2024/2/28
9
文字注释及字体规范
文字内容
准确、简洁地表达图形元素的名称、规格、数 量等信息。
字体选择
使用标准字体,确保文字在不同平台和设备上 显示一致。
2024/2/28
字号与字高
根据图形比例和文字重要性设置合适的字号和字高,保证文字清晰可读。
10
符号与图标使用规范
符号选择
使用规定的符号表示不同类型的图形元素, 如门、窗、设备等。
2024/2/28
01
室内设施如家具、电器等应用细实线表示,并注明 设施的编号、名称和尺寸。
02
室外设施如道路、绿化等应用细实线表示,并注明 设施的编号、名称和尺寸。
03
标注室内外高差、楼层高度等关键尺寸信息。
15
平面图标注规范
2024/2/28
CAD建筑制图标准
一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面 8、图层及文件交换格式 9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则,适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。
暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx(西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx (汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx(汉字仿宋)、hztxt.shx(汉字单线)。
cad设计制图规范
cad设计制图规范篇一:制图规范 CAD图纸规范要求一、总则室内设计专业制图规则,为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
本标准为形成设计绘图表达的风格的统一,不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明:要求:绘制单位为毫米,不保留小数;要求所有图面的表达方式均保持一致。
2.图纸表现说明:图面多少可根据图面内容的丰富程度来确定,以A3打印出来层次分明又不稀疏为原则。
3.注意事项:插入图中的图块不要炸开,如需调整,在调整完毕后,应重新定义为图块;填充禁止炸开。
注意剖视方向,索引符号指示方向应与剖视方向一致。
平面图中索引立面序号时,以图面上方为起始,用数字按顺时针方向排序,同层不同空间的立面序号以连续数字表示,如 01 02 03 04 05 06……同一幅图中,索引序号不得重复。
文件完成后,必须将多余图块及设置清除,确保文件空间为最小。
检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版图面与图框内框竖线之间应留一定的距离。
确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明:最外总体尺寸;中间结构尺寸;最内功能尺寸。
等分尺寸与总体尺寸必须相等,必要时可用EQ表示。
所有标准应在图纸空间视口内以1-1的标注样式标注,必要时可以在图纸空间内标注,不要重复标注。
门缝、抽屉缝、搁板厚度等细节不需要标注。
尺寸标注严禁炸开;严禁小数点。
5.填充说明:详见《材料填充图例》6.图纸目录编排(图号编号)说明:图纸目录设计说明装饰专业:图纸命名:总平面图——————ZP区域空间平面图———P(天花平面图、墙体定位图、地材铺装图、立面索引图)立面图———————E详图————————D(包含剖面图、大样图)图纸顺序:以楼层从下至上为排序原则;每个楼层图纸依次为:平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。
室内施工图制图规范
施工图制图规范Construction Drawing Specifications07/2017(第I版)目录Contents第一章项目文件概要1-1软件说明1-2文件的存取方法1-3项目文件夹的构架图1-4项目文件夹具体内容第二章图纸设置2-1图层颜色的设定及用途2-2线型的设置2-3 CAD打印线宽的设置2-4文字标注高度及字型设置2-5尺寸标注类别和设置及图面比例的设定2-6索引符号说明2-7图标符号说明第三章图纸说明3-1图框说明3-2图纸编号的命名原则3-3材料标注编码代号说明3-4物料编码代号说明3-5空间名称代号说明3-6家具标注编码代号说明3-7图例的表示及说明3-8填充符号的表示及说明第四章绘图4-1绘图步骤4-2分析4-3画图4-4审图及改图4-5注意事项4-6常见错误第五章图面原则5-1图面原则5-2引出线的编排第六章图纸内容说明6-1图纸内容说明第一章项目文件概要1-1软件说明本套施工图制图标准的绘制均需在AutoCAD中完成,考虑软件的稳定性和兼容性,以便公司内部及外部工作的协调配合,不允许使用其他CAD衍生软件(如中望CAD、圆方CAD)。
在使用CAD软件进行绘图时,绘图单位为“毫米”,文件保存格式为:***.dwg (AutoCAD2004)。
1-2文件的存取方法设计师每日应在下班前对本日的绘图工作在指定的位置存储备份,文件名的命名方式为:日期+空格+文件名(例如:20170601 Andy雅居施工图)1-3装饰项目文件夹的构架图(注:此架构是参照国内某室内设计上市公司架构而总结,仅供参考学习使用。
)1-4装饰项目文件夹具体内容1、一级文件夹2、二级文件夹(施工图阶段文件包)放置CAD成果文件、PDF成果文件、物料表4、四级文件夹(施工图阶段成果文件包)放置图纸信息、各层施工图、机电图及外部参照文件放置图纸信息说明文件,如封面、目录、施工说明、编码代号说明、材料表、门表(IN-)6、五级文件夹(一楼图纸文件包)放置分区图、系统图放置平面系统图、立面图与大样图第二章图纸设置图层、颜色、线型的设定及用途AutoCAD图层管理ElectricityAutoCAD图层管理线型的设置文字标注高度及字型设置(注:图幅的宽高比为0.7(1/√2),所以文字宽度因子设为0.7)CAD打印线宽的设置、冷水线路,上下水系统标识尺寸标注类别、设置及图面比例的设定 尺寸标注的类别标准尺寸标注的设置图面比例的设置平面、立面及详图等的比例为图形与实物相对应的尺寸之比; 比例的选用除了要考虑图形的复杂程度,还应兼顾版面的美观程度。
家装CAD施工图规范大全
一、总则室内设计专业制图规则,为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
本标准为形成设计绘图表达的风格的统一,不提倡个人绘图表达风格.施工图制图的表达应清晰、完整、统一。
二、制图1。
文件内容说明:要求:绘制单位为毫米,不保留小数;要求所有图面的表达方式均保持一致。
2.图纸表现说明:图面多少可根据图面内容的丰富程度来确定,以A3打印出来层次分明又不稀疏为原则。
3。
注意事项:3.1插入图中的图块不要炸开,如需调整,在调整完毕后,应重新定义为图块;填充禁止炸开.3.2注意剖视方向,索引符号指示方向应与剖视方向一致。
3.3平面图中索引立面序号时,以图面上方为起始,用数字按顺时针方向排序,同层不同空间的立面序号以连续数字表示,如01 02 03 04 05 06……3。
4同一幅图中,索引序号不得重复.3.5文件完成后,必须将多余图块及设置清除,确保文件空间为最小。
3。
6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3。
8确保画面均衡、美观、各视图间应按照对应的原则排版。
4。
尺寸标注说明:4.1最外总体尺寸;中间结构尺寸;最内功能尺寸。
4。
2等分尺寸与总体尺寸必须相等,必要时可用EQ表示.4。
3所有标准应在图纸空间视口内以1—1的标注样式标注,必要时可以在图纸空间内标注,不要重复标注。
4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开;严禁小数点。
5。
填充说明:详见《材料填充图例》6.图纸目录编排(图号编号)说明:6。
1图纸目录6。
2设计说明6。
3装饰专业:6.3。
1图纸命名:总平面图———--—ZP区域空间平面图——-P(天花平面图、墙体定位图、地材铺装图、立面索引图)立面图—-——-——E详图-—-—————D(包含剖面图、大样图)6.3。
2图纸顺序:以楼层从下至上为排序原则;每个楼层图纸依次为:平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
CAD室内设计施工图标准1、线型颜色设定及用途(按打印时从粗到细排列)A、红色(色号为1):立、剖面上的水平线,剖切符号上的剖切短线。
B、品红色(色号为6):仅用于图名上的水平线及圆圈。
C、黄色(色号为2):平面上的墙线,立面上的柱线,剖面上的墙线及柱线。
D、湖蓝色(色号为4):物体的轮廓线,剖面上剖切到的线,稍粗一些的线。
E、白色(色号为7):各种文字,平面上的窗线,以及各种一般粗细的线。
G、绿色(色号为3):剖断线,尺寸标注上的尺寸线、尺寸界线、起止符号,大样引出的圆圈及弧线,较为密集的线,最细的线。
2、图层设置及图层内容(按附带图框中的图层显示顺序)3、文字标注高度、字型的设置4、尺寸标注及文字注释形式的设置∙材料标注在一般在图面右侧或上侧(对于剖面图或大样图中可以美观为准不加以要求)尺寸标注在图面左侧或下侧(一般标注为三段式,标不下或内容较少的情况下可标注为两段式)标注格式(尺寸标注格式DIM)TEXT)标注格式(文字标注格式5、线型设置A、中轴线CenterB、暗藏日光灯带DashedC、不可见的物体结构线DashedD、门窗开启线CenterE、木纹线不锈钢钛金等Dot6、常用材料标注举例(文字说明不要重复标注,以能说明图面为准)600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆木龙骨30x30角钢不锈钢方(圆)管不锈钢角码镜面不锈钢板砂光不锈钢板(方管、圆管)砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜暗藏日光灯带(平、立面)暗藏珠灯带(平、立面)日光灯珠灯银线米黄石材挂贴(干挂)银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃(车边)花岗石玻璃钢造型镏金7、尺寸标注∙尺寸标注一般需要标明:最外总体尺寸中间结构尺寸最内功能尺寸∙分尺寸与总体尺寸必须相等,必要时可用EQ表示∙第二层标注应以第一层标注的末端为起点,不要重复标注。
∙门缝、抽屉缝、搁板厚度等细节不需要标注。
∙尺寸标注严禁炸开;严禁小数点8、CAD书稿注意事项∙画图时先打开相对应图框,另存后在图框内进行画图工作∙改图时先打开相对应图框,再插入需要改的文件,以便对文件进行控制∙在画图过程中捕捉设置选择端点、中点、垂线点、交点即可;Nearest-接近点禁止使用以确保尺寸为整数∙图中线条按轮廓-结构的原则作成连接的多义线(PLINE),即外轮廓为一条完整连接的多义线,内部多义线依结构连接。
∙插入图中的图块不要炸开,如需调整,在调整完毕后,应重新定义为图块;填充禁止炸开∙注意剖视方向,索引符号指示方向应与剖视方向一致∙平面图中索引立面序号时,以图面上方为起始,用英文字母按顺时针方向排序∙同一幅图中,索引序号不得重复∙文件完成后,必须将多余图块及设置清除,确保文件空间为最小∙检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版∙图面与图框内框竖线之间应留一个数字的距离,防止稿件打印不全∙确保画面均衡、美观、各视图间应按照对应的原则排版9、填充图案玻璃(AR_RROOF)石材钢材剖面(ANSI32)车边玻璃(明镜)钢筋混凝土剖面磨砂、冰纹玻璃(AR_SAND)墙体(实木)剖面(ANSI31)水泥砂浆(石膏板)剖面(AR_CONC)钢材剖面(ANSI32)水泥砂浆(石膏板)剖面(AR_CONC)12、15、18mm夹板(ANSI31)软包剖面胶条剖面(HONEY)透空引出线指向圆心9mm夹板(DOLMIT)注:5mm夹板以下不填充;塑铝板、防火板不填充CAD制图规范(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要,比例出图。
(二)、常用制图方式一、常用比例1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:201:25 1:30 1:401:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500二、线型1.粗实线:0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2.室内外立面图的轮廓3.建筑装饰构造详图的建筑物表面线。
2.中实线:0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
3.细实线:0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4.细虚线:0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm 10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线:1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)B: 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号,B-01为索引图纸号,B-01为“ ”表示索引在本图四、平、立面索引符号1.m: ø12mm(在A0、A1、A2图纸)2.m: ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方向。
五、大样图索引大样引出框大样引出框1.m: ø12mm(在A0、A1、A2图纸)2.m: ø12mm(在A3、A4图纸)3.A:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)六、图标1.图名:字高7mm(在A0、A1、A2图纸)字高5mm(在A3、A4图纸)2.比例及英文图名:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)七、文字注释1.引出线为箭头或点,引出线为统一体,由标注命令引线制作。
2.文字说明:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)八、标高符号1. 数字:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)2.符号为等腰直角三角形。
3.数字以m计单位,小数点后留三位。
4.零点标高写成±0.000,正数标高不注“+”,负数标高应注“-”。
5.同样位置不同标高标注,如:九、轴线符号1.n: ø10mm,字高4mm (在A0、A1、A2图纸)2.n: ø8mm,字高3.5mm (在A3、A4图纸)十、尺寸符号1.尺寸标注是尺寸为统一体,如需调整尺寸数字,可采用edit(ed)命令。
2.尺寸界线距标注物体2-3mm,第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。
3.半径、直径标注时箭头样式为实心闭合箭头。
4.标注字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.标注文字距尺寸线1-1.5mm十一、坡度标注制图技巧一、图层管理一般制图分层 A.墙体层(WALL)B.家具层(FURNITURE)C.填充层D.窗层(WINDOW)E.布置层F.尺寸层(DIM)G.文字层(TEXT)H.轴线层(DOTE)I.轴线标注层(AXIS)J.分格层制图时分清各层便于调整图纸,节省时间。
二、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分,便于在电脑显示时一目了然。
三、图框插入按比例插入图框,首先制作1:1图框,将图框放大,与图比较看是否配合。
如不配合缩放与之配合。
如要作1:30的图框,第一次图框放大40后不合适,再次缩放输入3/4,即可得到1:30的图框。
四、其他1.CAD文件在从其他文件粘贴近来后,容易出现无用图层,可purge(pu),清理无用图层。
2.文字的大小是根据图纸的比例变化的,如A3图纸,比例为1:50,注释文字打印出的尺寸应该是3mm,在文字制作时,文字尺寸大小输入150。
3.一套图中可能会有不同的比例,在按比例插完第一个图框后,遇到不同比例的图,应根据比例的大小缩放。
如有一张图比例为1:50,是正确的,现在要给另一张图插图框,假设这张图要插1:40的图框,那就复制1:50的图框,然后缩放输入4/5即得。
文字的大小亦可采用这种办法。
4.同一个CAD界面下,如果打开多个CAD文件,可按着ctrl键点Tab键转换。
5.在多重复制同一个物体时,可将这一物体作成块,如果修改了此物体,则其他同样物体也随之改变,如不建立块,则需每个都要修改。
6.建立CAD文件时要有选择的将平面图、立面图、详图分为几个文件。
7.0层上是不可以用来画图的,是用来定义块的。
定义块时,先将所有图元均设置为0层(有特殊时除外),然后再定义块,这样,在插入块时,插入时是哪个层,块就是那个层了。
8.不能在DEFPOINTS层建立图元,此层容易在打印是出现图元消失。
9.我们在绘制中,一般来说,能用编辑命令完成的,就不要用绘图命令完成。
在CAD软件的使用过程中,虽然一直说是画图,但实际上大部分都是在编辑图。
