如何快速检修苏泊尔电磁炉故障
苏泊尔电磁炉修理方法
苏泊尔电磁炉修理方法虽然苏泊尔电磁炉的品质非常好，但是在使用的过程中难免会出现一些这样那样的故障影响我们使用，那这些故障要怎么样进行解决成为了我们的一大难题。
下面和店铺一起来看看苏泊尔电磁炉的修理方法吧!苏泊尔电磁炉修理方法苏泊尔电磁炉故障—烧保险管故障导致电磁炉不通电怎么解决引起此故障的大部分原因是igbt本身损坏或者是同步、振荡、驱动电路出现问题所导致的。
由于此故障比较严重，一般带有其它的元器件损坏一起出现，如igbt、整流桥堆也一起击穿，换上新的保险管后，不要马上接上电源试机，否则会可能再引起烧保险管。
换上同规格的保险丝，然后用万能表检查igbt、整流桥堆是否击穿，如有损坏，将损坏元件拆下来，换上同型号的元器件。
再用万能表去检查钳位二极管D21、电阻R12，测量这两个元器械件时必须拆下来才能进行准确性的测量。
苏泊尔电磁炉故障—电源电路故障导致电磁炉不通电解决方法(1)电用万用表测量u2稳压器(7805)的输出端没有5V的电压输出，此时可测量三端稳压器7805的输入端是否有18V的电压输入，如有18V输入而无5V电压输出，在排除后级供电电路正常的情况下可能是u2(7805)损坏。
如无18V电源输入则故障就在前级开关电源电路中。
(2)18V输入电压请测量D31的正极是否有19V电压，如果有19V 电压，可以判断是D31开路。
如果没有19V电压，请测量EC22电容的正极是否有19V电压，测量有19V电压，则说明电压互感器l101出现问题，更换即可解除故障。
苏泊尔电磁炉故障—复位电路的故障导致电磁炉不通电解决方法在测量主芯片的第8脚电压为0V的情况下，可以测量Q3的基极是否有+2.2V的电压，如果没有可检查R61、Z1、R16。
如果电压正常，可以用万用表仔细检查以下元件：Q3、R4、C7是否正常，如若元件经检查正常，可更换主芯片。
苏泊尔电磁炉故障—晶体电路故障导致电磁炉不通电解决方法检查电容C2、C3是否有漏电、击穿现象。
电磁炉七步维修技巧
电磁炉七步维修技巧
电磁炉七步维修技巧
1、先不要忙着试机，而是要先询问用户电磁炉的故障现象及损坏原因，再试机。
2、试机时先不要坐锅，同时在电磁炉的供电电路中串联25瓦的白炽灯，以防内部短路而爆机，使故障扩大。
此时观察灯泡的亮度，如果正常亮度，说明内部已短路。
如果灯泡闪烁，说明振荡电路工作基本正常。
3、判断振荡电路是否工作，用一只蜂鸣器和一只发光二极管并联后放在炉面上可有效观察电磁炉。
发光二级管闪烁说明电磁炉工作正常。
4、打开机盖检测各路电阻，从门控管开始，包括整流桥堆、大功率电阻、4UF、2.7UF等，尽量用指针式万用表测量，测量时可用吸锡器脱开元件的一端进行。
5、常见的易损元件是:大功率大阻值，电容变小或失容、电阻变大或开路、LM339损坏。
6、按键的损坏极为简单，很可能是受潮而漏电引起。
7、很多都是电源插座引起，修复后尽量更换电源插座。
看图学会电磁炉故障维修
看图学会电磁炉故障维修2．3看懂市电输入和整流滤波电路故障检修过程2．3．1苏泊尔C18AK电磁炉市电输入和整流滤波电路故障检修过程故障现象描述苏泊尔C18AK电磁炉工作时突然出现跳闸现象，之后再次使用该电磁炉通电后不工作、操作按键无反应、无提示音、风扇不转。
电路分析指导判断电磁炉是否正常工作，可使用示波器对进行感应检测，如图2-9所示。
正常情况下，通过感应炉台面板下方的炉盘线圈或IGBT管（门控管）散热片，应能感应到高频振荡信号，示波器的探头越靠近IGBT管（门控管），高频振荡信号的幅度也就越大，如无感应信号，则说明该电磁炉有故障，按照电路信号走向，可采用“观察法”查看市电输入电路中的保护器件（保险管、压敏电阻）。
如图2-9所示，经过检测，发现保险管和压敏电阻都有烧坏现象。
关键提示：市电输入电路中的保护元器件损坏，尤其是保险管损坏，通常是由于电磁炉内部其他模块电路中的元器件有短路现象引起的。
因此，当检测发现市电输入电路出现故障时，不能只是单单更换损坏的保险管，而应进一步检测其他电路及元器件，如桥式整流堆、IGB下管。
在确保其他电路正常之后，再更换损坏的保险管。
不然通电开机后，会出现跳闸或烧保险管的现象。
电路检修指导若苏泊尔C18AK电磁炉市电输入电路故障，应对其他模块电路中易损元器件着手进行检测，如高压整流滤波电路中的桥式整流堆、功率输出电路中的IGBT管（门控管），来判断该电磁炉的实际故障点。
（1）采用观察法，发现苏泊尔C18AK电磁炉市电输入电路中的保险管被烧坏，如图2-10所示。
（2）根据以往检测经验得知：保险管烧坏是由于其他模块电路中的易损元器件出现短路故障引起的。
因此，需要对电磁炉的内部电路进行检测，尤其是桥式整流对和IGBT管（门控管）。
（3）桥式整流堆是高压整流电路中的核心元器件，当该元器件损坏，会引起市电输入电路中的保险管烧坏。
如图2-11所示，采用万用表电压检测法检测，发现该桥式整流堆击穿损坏。

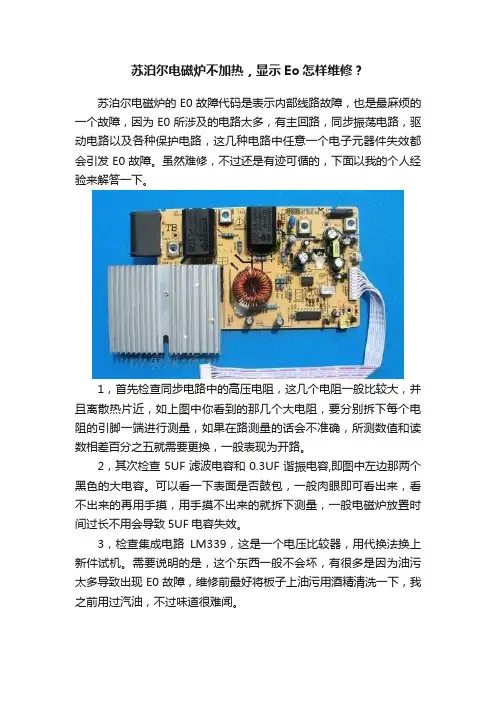

苏泊尔电磁炉不加热，显示Eo怎样维修？
苏泊尔电磁炉不加热，显示Eo怎样维修？苏泊尔电磁炉的E0故障代码是表示内部线路故障，也是最麻烦的一个故障，因为E0所涉及的电路太多，有主回路，同步振荡电路，驱动电路以及各种保护电路，这几种电路中任意一个电子元器件失效都会引发E0故障。
虽然难修，不过还是有迹可循的，下面以我的个人经验来解答一下。
1，首先检查同步电路中的高压电阻，这几个电阻一般比较大，并且离散热片近，如上图中你看到的那几个大电阻，要分别拆下每个电阻的引脚一端进行测量，如果在路测量的话会不准确，所测数值和读数相差百分之五就需要更换，一般表现为开路。
2，其次检查5UF滤波电容和0.3UF谐振电容,即图中左边那两个黑色的大电容。
可以看一下表面是否鼓包，一般肉眼即可看出来，看不出来的再用手摸，用手摸不出来的就拆下测量，一般电磁炉放置时间过长不用会导致5UF电容失效。
3，检查集成电路LM339，这是一个电压比较器，用代换法换上新件试机。
需要说明的是，这个东西一般不会坏，有很多是因为油污太多导致出现E0故障，维修前最好将板子上油污用酒精清洗一下，我之前用过汽油，不过味道很难闻。
4，检查驱动三极管，以前的主板是插件三极管的，有两个分别是8050和8550，现在的大多是贴片贴在主板背面了，可用万用表测量，或者直接更换，不过要注意区分型号，搞反了会爆管的。
5，检查IGBT。
有些IGBT功率管是内部带阻尼二极管的，有时候即使内部烧坏也不会造成短路，这个时候就会显示E0了，所以这个也是必须要测量的，用万用表测量读数可与新件对比，差别太大就是坏的。
就写到这吧，以上几点如果学好是可以修复一半电磁炉不加热故障的，当然还有很多需要检查的，不过需要根据原理图进行分析，这里就不多说了。
以上几处为常见故障点，如若有不明白的，可在评论区留言。
最后，请伸出您的好运大拇指为我点赞 ，谢谢！。
苏泊尔电磁炉CB14-J1-A1型控制板常见故障检修
A P P L I A N C E R E P A I T R I T S I G苏泊尔电磁炉CB 14-J 1-A 1型控制板常见故障检修□代家勋故障现象1:触摸功能完全失效。
分析检修:首先观察控制板上是否有油垢水 渍，如有，先用清洁剂洗净并烘干。
采用该型控制板的电磁炉。
上电，后板上所 有指示灯和显示屏都会闪亮一下，整机复位，这 时要仔细观察，如果某只指示灯不亮或亮度不正 常,或者是显示屏缺笔画，则检测相关电路。
接下来测量插座C N 1中的5V 供电，如正 常，则检测每只发光二极管，最后检查每只按键 的周边元件（1只4148型二极管，1只贴片电容， 2只电阻)。
实修发现,4〗48型二极管和贴片电容 坏得较多。
如果上述检查均正常，则考虑更换控 制板。
故障现象2:加热正常，但按键功能会自动 跳转。
分析检修：遇到这种故障，首先观察最后跳 转到的功能，然后检查该功能键对应的外围元件，如图1所示。
重点检查4148型二极管和贴片 电容。
如果无效,则考虑更换控制板。
故障现象3:触摸功能有时正常，有时无效。
分析检修:本故障是采用该型控制板机器的 通病（也包括C B 15和CB 16这些型号），其原因 多是塑料上框和面板玻璃之间区域受潮。
处理方 法如下：先用美工刀取下玻璃面板，再将涂胶的 部分刮干净（包括塑料上框），晾干后涂上704硅 胶，重新粘接玻璃面板即可。
细示，P J P 2〇l ①、②脚所接BATT _S 1信号经电感PL 202后更名为BATT +(电池电压）;③脚(BI )经电阻PR 211接地，④脚所接T H 信号经电阻PR 210后更名为BATT_TEMP (电池温控信号），PR 201为上拉电阻，⑤、⑥脚所接EC _S M C K 、 EC_SMDA 信号（系统管理总线信号）分另I J 经电阻 PR 208、PR 209 后更名为 EC _SMB _C K 1、 EC _SMB _DAl 〇上电，测得P J P 2〇l ①、②脚电压为3.3V ,③脚 电压为0V ,④、⑤脚电压为3.3V ,均正常；⑥脚电 压为0V ,明显异常，正常值应为3.3V 。
苏泊尔电磁炉疑难故障
苏泊尔电磁炉疑难故障1--苏泊尔C19S04-A-TD0501T ，开机后显E4：主板R256电阻470K开路。
2--苏泊尔C21A01-TD0525T 开机后无反应，查D902整流管击穿。
3--苏泊尔C21S02用30秒后显示E2，测功率管温度传感器断路，更换后正常。
4--苏泊尔19S01-A显示E1. 查R28变质。
由原820K变为960K。
更换后正常.5--苏泊尔C19A01-B-TD0526T,开机后指示灯全亮一闪一闪的不能工作，查R8电阻240K断路。
6--苏泊尔C21A01电磁炉开机后没有反应，查15V电压没有，查电源侧板2M启动电阻开路。
7--苏泊尔C21S02-A(黑C）-TD0501CT，开机后显E1，查电阻R28阻值增大到1000K，实际上是820K，换后OK。
8-苏泊尔C19S07-A-SDBS01-190,开机后灯亮不检锅有检锅声，查R51电阻470K增大为520K，换后OK。
9-苏泊尔C16BS的电磁炉开机指示灯亮报警，不加热--R473和R551，阻值是32K和220K。
32K换成24K。
220K换成75K10-苏泊尔C21S12-A出现间歇性加热，将4UF电容加到8UF 后OK。
或者把R55同步电阻180K输出脚割断直接用线引至J19输入端把J19飞线拆除可解决.11-苏泊尔C21A01-B-DL02-A0这款主板E0是10K的电阻坏。
12-苏泊尔c19s05－a出现E2，在热敏电阻上并一个200-300K左右的电阻。
电磁炉不检锅的维修方法修不检锅的电磁炉，对熟手来说是轻而易举的事，但新手往往会觉得较难查，而很容易误判为MCU损坏。
针对这一情况，我把平时积累得的一点经验说给大家听听，同时也是为了能与大家多多交流，相互提高自己的技术水平。
对不检锅的电磁炉，我把常见的故障归为以下三类：1、300V 滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。
2、同步电路的大功率电阻变质或开路导致检测电路不正常。
苏泊尔电磁炉CB2013-Z4-A1主板常见故障维修
苏泊尔电磁炉CB2013-Z4-A1主板常见故障维修CB2013-Z4-A1 型主板是CB2013-Z4-A0 型板的改进版，用在苏泊尔CB14~CB20系列电磁 炉中，社会拥有量大。
故障现象1:上电后显示“E3”或“E4”代码。
分析检修:在该型主板代码中，“E3”表示市电 电压升高（高于AC265V),“E4”表示市电电压过 低(低于A C110V)。
该型板的市电检测电路如图1所示。
IC1(6204)⑪脚通过由 D3、D4、R136、R152、R155、EC1等元件组成的分压电路对市电进行取 样。
正常时EC1两端电压约为2.6V.EC1两端的 在路电阻（用数字万用表电阻挡测量)约为26k f l。
实修发现,R136、R152开路较常见。
另外,正常时 D3、D4的负极电压为直流220V,如果约为110V,即可判断D3或者是D4开路，更换即可。
故障现象2:—直间歇性加热。
分析检修:遇到这种故障时，首先查看机器的 当前功率设置，若功率低于lkW,间歇加热是正 常状态，不是故障;若功率不小于1.2k W,则表明 电路有故障。
实修时，选择“火锅”功能，功率选择 1.6k W,用钳形电流表测量整机电流，正常时约为1^]S m a r t h o m e a p p lia n c e s□代家勋7A。
如果整机电流大幅变化(低至零点几安，高达 9A~10A),就会出现间歇加热现象。
这时检测IC1⑲脚及其外围电路,相关电路如图2所示。
重点检测康铜丝KT1接触是否完好，康铜丝 本身较少损坏，但是焊接点接触不好较为常见。
另外，可调电阻VRl(2k f i)因受潮易出现氧 化现象，导致触点接触不良。
若V R1损坏,换用相 同型号的可调电阻即可。
或者直接用_只l k n的电阻跨接在已损坏的V R1的①、③脚间也可以。
正常时，IC1的⑲脚（电流检测脚）在路电阻约为 6.7k i l(用数字万用表电阻挡测量）。
故障现象3:刚开始的一两分钟加热正常，然后间歇加热，有时显示故障代码“E2”。
苏泊尔电磁炉不加热解决方法
振电容器： 1、测电磁炉电源高压供电电路对地+305V电压为正常、电解电容器EC6对地+18V电压为正常、三端稳压器IC3、OUT对地电压+5V
为正常、及比较器LM339每脚对地电压均正常时，应先更换LC共振电容器C3，再检查比较器LM339每脚与主电路之间电路是否“断线开路”。
（该机当C3受损时也会导致“报警不加热”故障） 2、当LC共振电容器C3容量过大、漏电、失效、击穿、及+305V滤波电容器C2失效时，均
当电磁炉出现“报警不加热”故障时，故障范围为：电源高压供电电路
、同步振荡电路、驱动放大电路、LC共振电容器等其中有一元器件损
坏时，均可导致电磁炉出现“报警不加热”故障。检修步骤：一、电源
供电电路检修： 测滤波电容器C2对地+305V电压为正常，当电压偏低、
或0电压时，则滤波电容器C2（5µF/275V）失效、当测
但故障未排除时应再检查比较器外围元件电阻R23、R3、阻值是否变值、
或开路、电容器C9、C10是否漏电、或失效。另外维修时应注意：电阻
R24（240KΩ/2W）、R27（240KΩ/2W）变值或开路。①当电阻变值为
260K左右、稳压二极管Z3电容器C19漏电时均出现“报警不加热”故障。
②当电阻R24、R27变值为无穷大时、稳压二极管Z3，电容器C9击穿时
IGBT集电极C对地0电压时，则L1电感线圈脱落、开路或虚焊，导致IGBT
集电极无电压并出现报“警不加热”故障、或导致IGBT击穿受损。将损
坏元件更换、重焊后、整机恢复正常。二、同步检测电路检修： 1、上
苏泊尔电磁炉维修
苏泊尔电磁炉维修1. 苏泊尔C19S01 电磁炉无电，电源熔丝（12 A/25O V）呈焦黑状并烧断检查分析：首先检查IGBT 管和全桥整流块，发现已击穿损坏。
更换后，通过自制维修插座排检验，灯泡未亮，故可以说明高压电路和IGBT管初级电路已基本正常。
但接通整机所有线路，放置铁质锅体试机时，灯泡亮一下后，便处于待机保护状态，因而说明整机电路中仍有故障元器件。
这时应重点检查主板电路。
在该机中主板电路元器件实物组装如图1 所示。
其印制板电路如图2 所示。
电路原理如图3所示。
经进一步检查，最终是ZD201（20 V 稳压二极管）反向漏电，反向阻值约为520 kΩ。
用18 V 稳压二极管（因手头无20 V 稳压二极管）更换后，故障被排除。
电路如图4 所示。
小结：在图4 中，ZD201（20 V）稳压二极管主要起限幅作用。
在电路工作中，IGBT 管的栅极与发射极间存在着较大的寄生电容，一般可高达几千皮法。
因此，在驱动脉冲电压的上升沿和下降沿时就需要提供几安的充、放电电流，才能满足导通和关断的动态要求，这就使驱动电路必须输出一定的峰值电流。
当IC202（LM339N）输出的控制信号使Q7（S8050）导通时，+18 V 电压通过R29（18 Ω）对IGBT 管栅极与发射极间的寄生电容充电，其充电电压大于IGBT 管栅极的门限电压时，IGBT 管导通；当IC202 输出的控制信号使Q6 导通时，IGBT 管栅极与发射极间寄生电容的充电电压将通过R30（18 Ω）、Q6 和R31 放电，其放电电压小于门限电压时，IGBT 管截止。
但是在IGBT 管这一导通与截止的开/ 关过程中，若控制信号的脉宽占空比提高，加到IGBT 管栅极的电压也会升高，当升高电压超过20 V时，ZD201 反向击穿导通，从而可防止IGBT 管被击穿损坏。
在电路中，ZD201 主要起保护作用。
因此，当ZD201 反向漏电时，加到IGBT 管栅极的控制电压就会下降，且低于门限电压，从而使IGBT 管始终处于截止状态，形成待机保护。
苏泊尔电磁炉常见故障代码与疑难故障检修
苏泊尔电磁炉常见故障代码与疑难故障检修苏泊尔电磁炉常见故障代码与疑难故障检修1 苏泊尔C19S04-A-TD0501T ,开机后显E4：主板R256电阻470K开路。
2.苏泊尔C21A01-TD0525T开机后无反应，查D902整流管击穿。
3.苏泊尔C21S02用30秒后显示E2,测功率管温度传感器断路，更换后正常。
4 苏泊尔19S01-A显示E1.査R28变质。
由原820K变为960K。
更换后正常.5 苏泊尔C19A01-B-TD0526T,开机后指示灯全亮一闪一闪的不能工作，查R8电阻240K断路。
6.苏泊尔C21A01电磁炉开机后没有反应，查15V电压没有，查电源侧板2M启动电阻开路。
7.苏泊尔C21S02-A（黑C）.TD0501CT,开机后显El,查电阻R28阻值增大到1000K,实际上是820K,换后OK。
8 苏泊尔C19S07.A.SDBS01.190,开机后灯亮不检锅有检锅声，查R51电阻470K增大为520K,换后OK。
9 苏泊尔C16BS的电磁炉开机指示灯亮报警，不加热-R473和R551,阻值是32K和220K。
32K换成24K，220K换成75K。
10- 苏泊尔C21S12-A出现间歇性加热，将4UF电容加到8UF后OK。
或者把R55同步电阻 180K输出脚割断直接用线引至J19输入端把J19飞线拆除可解决.11- 苏泊尔C21A01-B-DL02-A0这款主板E0是10K的电阻损坏。
12- 苏泊尔c19s05-a出现E2,在热敏电阻上并一个200-300K左右的电阻。
苏泊尔电磁炉常见故障代码E0内部线路故障E1无锅具或锅具不适用于电磁炉E2 TGBT功率管过热保护E3过载保护（·般是电压高于253V）E4欠压保护（一般是电压低于175V）E5传感器开路E6炉面温度过热保护。
苏泊尔电磁炉HC2011-DL02-D2型主板常见故障检修
智I x g 居电器苏泊尔电磁炉HC 2011-DL 02-D 2型主板常见故障检修□大漠苍狼1R401/1J lMC402-I— M R402i 〇5~r U 3〇k v丄①故障现象1:开机后显示“E 3”或“E 4”代码。
分析检修：此故障的原因多为市电电压检测 异常，重点检查市电电压取样电路，如图1所示。
取样电压来自于整流二极管D 10K D 102,经R 401/l 、R 401/2 和 R 402 分压后，送给单片机。
实修发现，R 401/1 和 R 401/2 损坏 率较高，建议换用lMfl/lW的高精度电阻。
故障现象2:上电后操作、显示均正常，但加 热功率不足，烧不开水。
分析检修：此故障表明电磁炉进入了间歇加 热的状态，重点检查电流采样电路，如图2所示。
常见原因系康铜丝脱焊，可调电阻V R 接触不良，IC 4(L M 393)损坏(正常对地阻值见表1)。
如果上述元件正常，则断开二极管D 408和D 406试机， 如果此时加热正常，则检查电流浪涌保护电路。
故障现象3:上表 1 IC 4 (L M 3931 各脚对地电阻值引脚对地电阻（k l l )117.6223040536129.7737826.6电时机内有“吱吱” 声，随后无任何反应。
分析检修：根据经验，问题出在开关电源电路。
该主板开关电源芯 片采用OB 2226,如图3所示。
和一般机器不同的 是，该开关电源输出的18V 供电受Q 102控制。
只 有控制板发出开机信号，Q 102才会输出18V 。
首先测量电容C 111(6.8m -F /450V )两端电压， 正常值为280V ~300V 。
如果此处电压异常,则检查 市电整流滤波电路；如果电压正常，则检查IC 102 (78L 05)①脚电压输入。
如果IC 102输入电压为 0V ,则重点检查 R 121、R 122、T 101、IC 101、D 115、C 109。
如果IC 102输出5V 正常，则检查控制板。
苏泊尔电磁炉维修手册
苏泊尔电磁炉维修手册篇一：电磁炉维修手册电磁炉维修手册一、简介1.1 a电磁炉原理1.2 458系列简介二、原理分析技术交流资料下载家电资讯维修者的技术平台\:nDu hI#O技术交流资料下载家电资讯维修者的技术平台O-d2.1 特殊零件简介2.1.1 LM339集成电路2.1.2 IGBT2.2 电路方框图2.3 主回路原理分析2.4 振荡电路2.5 IGBT激励电路2.6 PWM脉宽调控电路2.7 同步电路2.8 加热开关控制2.9 VAC检测电路2.10 电流检测电路2.11 VCE检测电路2.12 浪涌电压监测电路2.13 过零检测2.14 锅底温度监测电路2.15 IGBT温度监测电路技术交流资料下载家电资讯维修者的技术平台@5hi6q【维修者之家】技术论坛A;| V+技术交流资料下载家电资讯维修者的技术平台n-h(ZF7}技术交流资料下载家电资讯维修者的技术平台7A#Z/?2Y$Y技术交流资料下载家电资讯维修者的技术平台p,j|3zG;z.`,@ ]x-K2.16 散热系统2.17 主电源2.18辅助电源2.19 报警电路三、故障维修3.1 故障代码表3.2 主板检测标准3.2.1主板检测表3.2.2主板测试不合格对策3.3 故障案例一、简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。
在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。
1.2 458系列筒介458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,介面有LED发光二极管显技术交流资料下载家电资讯维修者的技术平台/j%d!_ (8)【维修者之家】技术论坛T)K|#j A!}技术交流资料下载家电资讯维修者的技术平台9b:L%c(G/m*F示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。
电磁炉维修技巧7步让修理工轻松修理电磁炉
电磁炉维修技巧7步让修理工轻松修理电磁炉电磁炉维修技巧 7步让修理工轻松修理电磁炉现如今几乎每户人家都有一台电磁炉，随着电磁炉的广泛使用也让电磁炉的维修技术得到了不断的进步和完善，今天给维修工初学者们介绍7个步骤来完善你的维修技巧。
（1）当用户把机器交给你的时候，不要忙着当面试机，而是要先询问用户电磁炉的故障现象及损坏原因，再试机。
（2）试机时先不要坐锅，同时在电磁炉的供电电路中串联25W 的白炽灯，以防内部短路而爆机，使故障扩大。
此时观察灯泡的亮度：如果很亮而且达到25W灯泡的正常亮度，说明内部已短路。
如果灯泡一亮一灭，说明振荡电路工作基本正常。
（3）判断振荡电路是否工作，用一只发光二极管和一只蜂鸣器并联后放在炉面上可有效观察电磁炉的工作状况。
发光二级管一亮一灭说明电磁炉工作正常。
（4）打开机盖检测各路电阻，从门控管开始，包括整流桥堆、大功率电阻、4UF、2.7UF等，尽量用指针式万用表测量，测量时可用吸锡器脱开元件的一端进行。
（5）常见的易损元件是:大功率大阻值电阻开路或变大、电容失容或变小、LM339损坏。
（6）按键的损坏极为简单，大多为受潮而露电引起的某些功能失效或功能紊乱。
（7）用户的电源插座大多是引起故障的元凶之一，修复后尽量告诉用户更换电源插座。
不要小看这7步电磁炉的维修技巧，虽然简单但熟练之后，基本所有电磁炉都能轻松修好。
如何维修电磁炉修电磁炉怕IGBT烧管。
有绝招! 更换IGBT同时记得把驱动管一起换掉（不管是好是坏；很多人测量没坏就没换；代价就是过不了多久再烧IGBT；两个三极管最多1元；一个IGBT就要翻十几翻了）还要检查下2 UF 0.3UF 5UF电容；一切就绪。
在交流220V上，串接一个60-100W的灯泡，加锅，接通电源：1. 若灯泡暗红（适用于插上220V后待机指示灯亮），开启电磁炉电源，灯泡一亮一暗地闪烁，（而插上220V后待机指示灯不亮），开启电磁炉电源，灯泡一亮即暗重开电源也是一亮即暗；表明电磁炉已经基本OK了。
苏泊尔电磁炉维修手册C
第五章苏泊尔电磁炉维修须知维修总述：电磁炉电路为一个高速的闭环大功率电路，与其他小家电产品相比电路比较复杂，而且电路各部分互相影响，使得维修有一定难度。
所以在分析故障时，应该先大致判断故障的部位，再通过具体的测量来找出损坏的元件。
5．1 维修安全5．1．1 人身安全1、电磁炉电路为热地设计，当打开电磁炉的机壳后，呈现眼前的每一个元件都直接与电网连通，这些元件引脚都可能带有较高的电压。
如果检修过程中不慎触摸到某些元件引脚，可能出现严重的电击事故。
因此在带电测量元件引脚电压时要特别注意，身体的裸露部位不要接触到元件引脚。
2、另外，我司都采用TO-3P、TO-247形式封装的IGBT，这种封装的IGBT集电极是与背部裸露的金属底板相通的。
而为了增强散热效果，在装配时并未在其与散热片之间加绝缘隔离云母之类的东西。
因此电磁炉通电后硕大的散热片就更具有危险性了，在电磁炉正常工作时，其表面具有约1200V的电压。
3、实际修理时，佩戴金属项链的维修人员，应先摘掉项链，以防低头进行检修时，项链垂落而接触电路板，引起触电或导致电路短路损坏。
带电检修操作时最好佩带耐压500V的轻薄缘手套，这样既安全，又不会给操作带来不便。
2、另外建议采用隔离变压器进行检修，这是最为可靠的检修方法。
但是大多数维修点会说电磁炉动辄1600W以上的功率，这么大功率的隔离变压器价格昂贵，一般维修员都没有配备，怎么办？其实解决这个问题也很简单，即在检修电磁炉故障时，拆除加热线圈（该线圈是通过螺丝紧固到电路板上的）后，IGBT的负载只剩下一个电容，功率下降，可以用用小型隔离变压器进行检修（比如检修彩电所用的隔离变压器）。
当然这时的测量数据都是一些静态数据，因为电磁炉电路的许多工作点在没有加热线圈时不能完全建立。
但这但这些数据对于检修来讲已经完全够用了，而且一些超压保护、超温保护等功能还可以通过模拟方法来实现。
上述方法既没有直接通电检修时那种胆颤心惊的感觉，也不会因为电路静态工作点不正常而损坏门控管。
苏泊尔电磁炉不加热解决方法
当电磁炉出现“报警不加热”故障时，故障范围为：电源高压供电电路、同步振荡电路、驱动放大电路、LC共振电容器等其中有一元器件损坏时，均可导致电磁炉出现“报警不加热”故障。检修步骤：一、电源供电电路检修： 测滤波电容器C2对地+305V电压为正常，当电压偏低、或0电压时，则滤波电容器C2（5μF/275V）失效、当测IGBT集电极C对地0电压时，则L1电感线圈脱落、开路或虚焊，导致IGBT集电极无电压并出现报“警不加热”故障、或导致IGBT击穿受损。将损坏元件更换、重焊后、整机恢复正常。二、同步检测电路检修： 1、上电后待机时，测比较器（ICIA）第4脚反相输入端对地+4V电压为正常、第5脚同相输入端对地+4.1V电压为正常、第2脚输出端对地+5V电压为正常。将加热线盘拆下，测比较器（ICIA）第2脚输出端对地+0.2V电压为正常，当0电压时。测（ICIA）第5脚同相输入端对地0电压。导致比较器（ICIA）迅速翻转截止，第2脚输出端由高电平变为低电平。若为高电平则，比较器（ICIA）损坏，将损坏的（ICIA）更换后整机恢复正常。 2、将加热线盘拆下，测比较器（ICIA）第2脚输出端对地为低电平，但故障未排除时应再检查比较器外围元件电阻R23、R3、阻值是否变值、或开路、电容器C9、C10是否漏电、或失效。另外维修时应注意：电阻R24（240KΩ/2W）、R27（240KΩ/2W）变值或开路。①当电阻变值为260K左右、稳压二极管Z3电容器C19漏电时均出现“报警不加热”故障。②当电阻R24、R27变值为无穷大时、稳压二极管Z3，电容器C9击穿时均导致出现“不报警不加热”故障。将损坏的元器件更换后，整机恢复正常。（在维修中要加以注意分析故障，分别对待。）三、驱动放大电路检修： 1、上电后待机时，测驱动放大电路三极管Q9集电极对地+18V电压为正常，测比较器（ICID）第10脚反相输入端ICID）损坏。测第11脚同相输入端对地+0.4V电压为正常，当电压偏低时，则电容器C14、C15漏电。测第13脚输出端对地+0.2V电压为正常，当0电压时，则三极管Q8（基极B与集电极C）、电容器C21击穿、或比较器LM339（ICID）损坏。将损坏的元器件更换后，整机恢复正常。 2、测比较器（IAID）第10脚、第11脚、第13脚、电压均正常。但故障未排除时应再检查二极管D17、D19、正向电阻是否变大或开路损坏。二极管D17、D19、元器件损坏时，均造成“报警不加热”故障。将损坏元器件更换后，整机恢复正常。四、LC共振电容器： 1、测电磁炉电源高压供电电路对地+305V电压为正常、电解电容器EC6对地+18V电压为正常、三端稳压器IC3、OUT对地电压+5V为正常、及比较器LM339每脚对地电压均正常时，应先更换LC共振电容器C3，再检查比较器LM339每脚与主电路之间电路是否“断线开路”。（该机当C3受损时也会导致“报警不加热”故障） 2、当LC共振电容器C3容量过大、漏电、失效、击穿、及+305V滤波电容器C2失效时，均会导致IGBT出现间接、直接、损坏。&nbsp
苏泊尔电磁炉维修手册B
4．1．9高低电压监测电路
1、AC220V由D1、D2整流的脉动直流电压通过R1，R2限流再经过，EC3、C7滤波器进行滤波后的电压，经R14分压后的直流电压，送入单片机2脚,根据监测该电压的变化,CPU会自动作出各种动作指令（图35）。
2、高电压保护：当电源电压高于265V～285V时保护，电磁炉关闭功率输出；相应的功能指示灯常亮，数码管显示“E3”故障代码，无鸣叫。当电源电压降至到265V～253V时，电磁炉正常工作、恢复显示正常。
2。、IGBT产生的温度透过散热片传至紧贴其上的负温度系数热敏电阻RT1,该电阻阻值的变化间接反影了IGBT的温度变化,热敏电阻与R43分压点的电压变化其实反影了热敏电阻阻值的变化,即IGBT的温度变化,单片机通过监测该电压的变化,作出相应的动作指令:当系统检测功率管（IGBT）温度过高（110±10℃）时，电磁炉关闭功率输出，相应的功能指示灯常亮，短路、开路时数码管显示“E2”故障代码，蜂鸣器长鸣报警，需手动关机退出故障状态。
2、主要检修：振荡电路(振荡电容)，LM339，驱动电路(三极管)，谐振电容，线盘，同步电路(限流电阻)。
4．1．17．2E1故障码维修流程
1、无锅或锅具材质不符自检功能：当锅具直径小于12cm或材质不符时，蜂鸣器报警（鸣0.2S、停1.8S），相应的功能指示灯常亮，数码管显示“E1”故障代码，不响应其他按键（除开关键外）。若1分钟内无锅，电磁炉自动退出，返回关机状态。
图38
4．1．12电流检测电路
电流互感器CT1测得的AC电压,经D5-D7组成的整流电路整流、R35对地分压，C8，EC1滤波,所获得的直流电压送至单片机1脚,该电压越高,表示电源输入的电流越大,单片机根据监测该电压的变化,自动作出各种动作指令。VR1为可调电阻，此电阻的作用为校准电磁炉功率。将电阻调小时，互感器的次级输出幅度变小，单片机所测到的电压变低，单片机会增加输出功率。电阻调大时，功率减小。
苏泊尔电磁炉e0故障的解决方法
苏泊尔电磁炉e0故障的解决方法苏泊尔电磁炉e0故障的解决方法苏泊尔电磁炉在热恩门的生活中很常见，也是很多家庭都非常喜爱的品牌产品，那么苏泊尔电磁炉在使用的过程中如果出现故障怎么办呢？出现较多的故障代码就是e0，造成苏泊尔电磁炉e0故障的原因是什么呢？我们又应该怎么样去解决呢？下面就给大家介绍一下苏泊尔电磁炉e0故障的解决方法。
苏泊尔电磁炉故障代码介绍E0：内部线路故障E1：无锅具或锅具不适用于电磁炉E2：IGBT功率管过热保护E3：过载保护（一般是电压高于253V）E4：欠压保护（一般是电压低于175V）E5：传感器开路E6：炉面温度过热保护（一般是高于300℃）苏泊尔电磁炉e0故障代码原因1、锅具检测功能：苏泊尔电磁炉在使用的过程中，如果将锅具移开，那么蜂鸣器就会开始报警，然后故障代码就会显示e0，30秒之内如果还没有将锅具放上去，那么电磁炉就会自动关机。
2、抗干扰保护：当苏泊尔电磁炉在使用过程中电磁炉检测到的瞬间电压超过了330V的时候，电磁炉会停止工作，而且也会显示e0的故障代码，等到电压正常之后才能够继续加热。
3、功率管过温保护：如果苏泊尔电磁炉的功率过高的时候，同样会停止加热，而且显示e0的故障代码，等到温度下降之后才能继续工作。
4、材质不适检测功能：如果苏泊尔电磁炉在使用的时候，锅具不是铁质的，或者是锅具有非常大的凹凸状，这个时候蜂鸣器会出现报警的现象，面板显示e0、没有功率输出，30秒之后就会自动的关机。
苏泊尔电磁炉e0故障的解决方法如果是不加热的表现，那么就需要把电磁炉进行关机，然后再重启，看看是否故障自动消除。
当你开启电磁炉以后还是不能正常使用的话，你就要需要检测一下电磁炉瓷板上的元件是否和原来一样，看看是否电磁元件被烧烧毁了。
如果发生这种情况的话我们就需要更换一个电磁元件。
如果是电磁炉指示灯不亮的.情况，首先，我们应该看一看周围的环境，比如说插头有没有脱落，或者保险丝有没有烧断，然后再看一看使用的锅具是不是合适美的电磁炉使用，是不是摆放在了对的位置等等，这些都可以帮助大家解决电源指示灯不亮的故障，还有一种情况，就是内部的零件坏了，这种时候就只能找专业人士帮忙修理了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何快速检修苏泊尔电磁炉故障
1、仔细听取用户电磁炉使用情况和对相关故障的叙述。
2、试机验证用户的叙述。
3、断电，打开机盖，目测电路板、排线及各器件外观情况有无异常。
4、取下线圈盘，以防止维修过程中，通电试机时，又烧坏IGBT。
5、检查熔断器是否熔断。
尤其要注意熔断器防护套是否完好。
熔断器防护套是一个套在熔断管外面的热缩管或纤维管，当过流或短路导致熔断管爆裂时，防止熔断管玻璃的四处飞溅，避免因违反操作规程——未将电磁炉机盖装好就通电的的操作，炸机时玻璃碎片射入人眼造成人身伤害。
更换熔断器后，必须保证熔断器规格正确、质量完好、防护套完好和安装正确。
强烈要求1：必须保证熔断器规格正确、质量完好。
强烈要求2：必须保证熔断管防护套完好和安装正确。
强烈要求3：必须完全装好电磁炉机盖，才可通电。
若熔断，表明IGBT或桥堆已有烧坏。
6、用万用表“”档检查IGBT、桥堆，更换已烧坏的IGBT或桥堆。
7、装好电磁炉机盖（线圈盘不装）后，通电，蜂鸣器应有“Bi”的一声响，电源指示灯应闪动。
按开机键，若进入检锅状态，即“Bi”——、“Bi”——、“Bi”——、连续15声后，自动关机。
按功能键/定时键/大小键等均有正常反应和相应显示，则表明电磁炉主芯片完好及主芯片1~4脚电位状态基本正常。
即可进一步检查比较器LM339相关电路和IGBT驱动电路。
8、检查比较器LM339相关电路和IGBT驱动电路。
按前述方法检查确认LM339相关电路和IGBT驱动电路到正常。
9、装好线圈盘（接线端子螺丝要拧紧），装好电磁炉机盖后，通电试机。
附表：电磁灶故障显示代码含义表
故障显示代码含义
E0（E-0）电源电压过低
E1（E-1）电源电压过高
E2（E-2） IGBT热敏电阻开路
E3（E-3） IGBT热敏电阻短路或温度过高
E4（E-4）炉面热敏电阻开路
E5（E-5）炉面热敏电阻短路或温度过高。
