建筑施工图绘制实例
建筑施工图ppt课件
基于云计算的协同设计平台，实现多专业、多用户在线协同设计和 实时沟通。
三维建模与虚拟现实技术应用
三维建模技术
通过三维建模软件，将建筑施工图转化为三维立 体模型，更直观地展示设计意图和细节。
虚拟现实技术
结合虚拟现实技术，实现建筑施工图的三维漫游 、动态演示和交互式体验。
增强现实技术
利用增强现实技术，将建筑施工图与实际场景相 结合，提供实时的设计指导和施工辅助。
绿色建筑与节能设计理念推广
绿色建筑理念
在建筑施工图设计中，注重环保、节能和可持续发展，推广绿色 建筑理念和技术。
节能设计策略
采用节能建筑设计策略，如自然采光、通风、保温隔热等，降低建 筑能耗。
可再生能源利用
在建筑施工图设计中，考虑太阳能、风能等可再生能源的利用，提 高建筑的能源利用效率。
THANK YOU
立面图解读
分析厂房立面图的特点，如墙 体材料、门窗类型、通风设备 等。
剖面图解读
通过剖面图了解厂房的结构形 式、楼层高度、屋顶结构等详
细信息。
06
建筑施工图的发展趋 势与展望
数字化与智能化发展
数字化技术的广泛应用
建筑施工图逐渐实现数字化存储、传输和处理，提高设计效率和 质量。
智能化辅助设计
利用人工智能、机器学习等技术，实现建筑施工图的自动优化、错 误检测和智能修改。
应根据不同用途采用不同线型， 如粗实线、细实线、虚线、点划 线等。图线的宽度应根据图纸幅
面和比例确定。
字体
应采用国家标准规定的字体，如 长仿宋体、黑体等。字体大小应 根据图纸幅面和比例确定，保证
清晰易读。
比例
应根据工程实际情况选择合适的 比例，使图纸既能清晰表达设计 意图，又能满足施工需要。常用 比例有1:1、1:2、1:5、1:10、
建筑电气施工图实例图解(图例、符号、含义)汇总
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
建筑施工图的绘制步骤和方法 毕业设计论文
毕业设计（论文）建筑施工图的绘制步骤和方法系部：交通系姓名：专业：城市轨道交通工程技术指导教师：二零一二年六月学生用表指导教师签名：年月日目录摘要 (2)1.1建筑平面图基本概念 (3)1.2内容 (3)1.3实例................................................................................................................4~11第 2 章立面图 . (12)2.1基本知识 (12)2.2图示内容 (12)第 3 章剖面图................................................................ 1错误!未定义书签。
3.1基本知识 ............................................................................. 1错误!未定义书签。
3.2图示内容 ............................................................................. 1错误!未定义书签。
第四章天正软件 .................................................... 1错误!未定义书签。
~22 第五章建筑详图 (21)5.1外墙身详图概念 (22)5.2楼梯详图...................................................................................... 23~305.3楼梯剖面 .................................................................................... 31~39第六章绘制建筑施工图的步骤和方法 (39)第七章建筑施工图画法举例............................................................... 40~41 画施工图心得 ..................................................................................... 41~43 参考文献.. (43)致谢 (43)摘要施工图主要是应用天正软件和CAD软件程序既有二维和三维功能。
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
建筑工程施工图及常用图例
AA
AA
➢（九）指北针 ➢ 在总平面图及底层建筑平面图上，一般都画有指北针，以指明
建筑物的朝向。指北针形状圆的直径宜为24mm，用细实线绘制。指 针尾端的宽度3mm，需用较大直径绘制指北针时，指针尾部宽度宜为 圆的直径的1/8，指针涂成黑色，针尖指向北方，并注“北”或“N”字。
寸为开间尺寸，纵向轴线间的尺寸为进深尺寸。 第三道（最里一道）尺寸：分段尺寸，表示门窗洞口宽度和位置，墙垛
分段以及细部构造等。
(2)内部尺寸：
外墙以内的全部尺寸，主要用于注明内墙门窗洞口的位置及其宽度、墙
体厚度、卫生器具、灶台和洗涤盆等固定设备的位置及其大小。此外，还应 表明楼、地面的相对标高，以及房间的名称，门窗编号。
细实线直径为10mm
形式： 4
详图编号
详图绘制在本张图纸上
详图编号
4 5
详图所在图纸编号
标准图集编号
88J1 4 12
详图编号 详图所在标准图集页数
局部剖切详图索引符号： 剖切位置线
4 5
剖视方向线
表示从上向下或从后向前
4 3
表示从右向左看
2、详图符号 表示：
粗实线直径为14mm
形式：
详图编号
详图编号
➢建筑剖面图
表示方法:
1.定位轴线 2.图线 3.比例和图例 4.剖切位置与数量的选择 5.尺寸标注 6.楼、地面各层构造作法 7.详图索引符号
剖面图的识读：
1.了解图名及比例 2.了解剖面图与平面图的对应关系 3.了解房屋的结构形式 4.了解主要标高和尺寸 5.了解屋面、楼面、地面的构造层次及做法 6.了解屋面的排水方式 7.了解索引详图所在的位置及编号

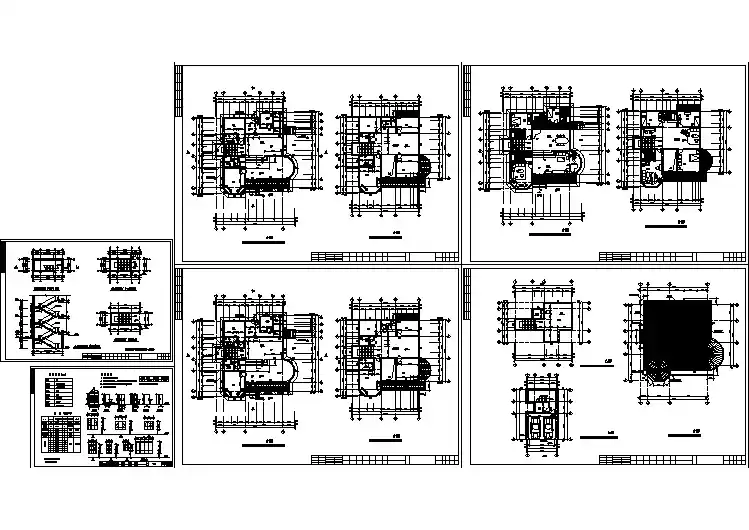

某地小型别墅实例建筑cad施工图（共6张）
建筑施工图详解【总平面图、详图、绘制】课件
置的依据。
建筑施工图详解【总平面图、详图、绘制】
10.1.2.3 总平面图的识读
以图10.3为例，说明总平面图的识读步骤。 • 看图名、比例、图例及有关的文字说明 • 了解工程的用地范围、地形地貌和周围环境情
建筑施工图详解【总平面图、详图、绘制】
(5) 了解门窗的布置、数量及型号 (6) 了解房屋的开间、进深、细部尺寸和室
内外标高 (7) 了解房屋细部构造和设备配置等情况 (8) 了解剖切位置及索引符号
建筑施工图详解【总平面图、详图、绘制】
10.3 建筑立面图
10.3.1 建筑立面图的形成 • 以平行于房屋外墙面的投影面，用正投影的原
建筑施工图详解【总平面图、详图、绘制】
(5) 平面图的尺寸标注 ❖ 外部尺寸 ❖ 内部尺寸
(6) 指北针 一般在底层平面图的下侧要画出指北针符
号，以表明房屋的朝向。
建筑施工图详解【总平面图、详图、绘制】
10.2.4 建筑平面图的识读 下面以图10.5为例，说明平面图的识读步骤。 (1) 了解图名、比例及文字说明 (2) 了解纵横定位轴线及编号 (3) 了解房屋的平面形状和总尺寸 (4) 了解房间的布置、用途及交通联系
面的材料和装修做法等，是施工的重要依据。
建筑施工图详解【总平面图、详图、绘制】
10.3.3 建筑立面图的表示方法 (1) 定位轴线 (2) 图线 (3) 比例与图例 (4) 立面图上外墙面的装修做法一般用文字加以 说明 (5) 详图索引符号的要求同平面图 (6) 尺寸标注
建筑施工图详解【总平面图、详图、绘制】
10.1 首页图和建筑总平面图
建筑施工图(实例)
总结词：外观造型
在此添加您的文本16字
详细描述：建筑立面图反映建筑物的外观造型，包括墙面 的材料、颜色、窗户和门的设计等。
在此添加您的文本16字
总结词：空间关系
在此添加您的文本16字
详细描述：建筑立面图上，建筑物与周围空间的关系被清 晰地表现出来，如建筑物的高度、宽度和深度等。
在此添加您的文本16字
建筑总平面图
总结词：环境设计
详细描述：建筑总平面图上，环境设计元素也被考虑在内，如绿化带、水景、雕塑等，以提升整体环境品质。
建筑平面图
01
总结词：空间布局
02
详细描述：建筑平面图反映建筑 物的内部空间布局，包括房间的 尺寸、门窗的位置和大小、楼梯 和走廊的设计等。
建筑平面图
总结词：功能分区
详细描述：建筑平面图上，不同的功 能区域被清晰地划分开来，如客厅、 卧室、厨房、卫生间等，以满足不同 的使用需求。
03
建筑施工图绘制技巧
绘图软件的选择与使用
01
选择合适的绘图软 件
根据项目需求和设计要求，选择 适合的绘图软件，如AutoCAD、 SketchUp等。
02
熟悉软件界面与工 具
掌握软件的基本操作界面和常用 工具，如线条、圆弧、多段线等。
03
学习软件快捷键
掌握常用的快捷键，提高绘图效 率。
建筑施工图的绘制流程
性。
05
建筑施工图案例分析
案例一：住宅小区建筑施工图
总结词
详细完整，注重细节
详细描述
住宅小区建筑施工图详细标注了每栋建筑的位置、尺 寸和楼层高度，同时对住宅内部的布局、房间功能和 门窗位置进行了明确标注。此外，图纸还对小区内的 道路、绿化、停车位等公共设施进行了规划，充分考 虑了居民的生活需求和安全问题。
建筑施工图
建筑施工图第一节概述1。
1 房屋的组成及其作用右图所示为一幢三层楼的学生宿舍。
楼房第一层为底层（或一层、首层）,往上数为二层、三层.。
顶层(本例的三层即为顶层).房屋由许多构件、配件和装修构造组成.它们有些起承重作用,如屋面、楼板、梁、墙、基础；有些起防风、沙、雨、雪和阳光的侵蚀干扰作用，如屋面、雨篷和外墙；有些起沟通房屋内外和上下交通作用，如门、走廊、楼梯、台阶等；有些起通风、采光的作用,如窗；有些起排水作用，如天沟、雨水管、散水、明沟；有些起保护墙身的作用，如勒脚、防潮层。
1。
2 施工图的产生及其分类将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修设备等内容，按照“国标”的规定，用正投影法，详细准确地画出的图样，称为“房屋建筑图"。
它是用以指导施工的一套图纸，所以，又称为“施工图"。
房屋的建造一般需经设计和施工两个过程。
设计工作又可分为初步设计和施工图设计两个阶段。
初步设计图包括总平面布置图、建筑平、立、剖面图。
施工图设计主要是将已批准的初步设计图，从满足施工的要求出发予以具体化。
一套完整的施工图，一般分为：1. 图纸目录:先列新绘的图纸，后列所选用的标准图纸或重复利用的图纸。
2。
设计总说明（即首页）：施工图的设计依据;本项目的设计规模和建筑面积；本项目的相对标高与绝对标高的对应关系;室内室外的用料说明;门窗表.3。
建筑施工图（简称建施):包括总平面图、平面图、立面图、剖面图和构造详图.4。
结构施工图(简称结施）:包括结构平面布置图和各构件的结构详图。
5. 设备施工图（简称设施）：包括给水排水、采暖通风、电气等设备的布置平面图和详图。
6. 装饰施工图（简称装施）包括总平面图、平面图、立面图、剖面图和装饰构造详图。
建筑施工图中的总平面图将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出的图样,即为总平面图(或称总平面布置图).它能反映出上述建筑物的平面形状、位置、朝向和与周围环境的关系，因此成为新建筑施工的重要依据。
建筑工程施工图及常用图例-简版
• 一、房屋施工图的用途与内容
• 1、用途
• （1）指导施工 • （2）编制施工图预算 • （3）安排材料、设备 • （4）非标准构件的制作
• 2.内容
• （1）图纸目录（既首页图） • （2）设计总说明 • （3）建筑施工图（简称建施） • （4）结构施工图（简称结施） • （5）设备施工图（简称设施）
细实线 直径8mm或10mm
4
C
编号 1 B
B
240 120
120 120
A 1
2
1 2
3
2、附加定位轴线：用于次要承重构件处。
1 表示C号轴线之后 c 附加的第1条轴线。
3、定位轴线的各种注法
表示3号轴线之后
2 3
附加的第2条轴线。
1 3
用于2个轴线
3 5、6…… 1
9
用于3个或3 个以上轴线
用于3个以上连 续编号的轴线
通用详图
（二）尺寸、标高 1、尺寸单位； （1）米（m）：用于标高及总平面图。 （2）毫米（mm)：除标高及总平面图外。
2、标高定义：是标注建筑物某一部位高度的一种尺寸形式。
3、标高符号：
用于个体建筑标高
用于总平面图标高
4、标高数字： 总平面图标注到小数点后两位，其余标注到小数后三位。
基准面处 + 0.000
AA
AA
（九）指北针
在总平面图及底层建筑平面图上，一般都画有指北针，以指明建 筑物的朝向。指北针形状圆的直径宜为24mm，用细实线绘制。指针 尾端的宽度3mm，需用较大直径绘制指北针时，指针尾部宽度宜为圆 的直径的1/8，指针涂成黑色，针尖指向北方，并注“北”或“N”字。
建筑电气施工图实例图解(图例、符号、含义)
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
教你使用天正建筑CAD快速绘制建筑施工图详细步骤
教你使用天正建筑CAD快速绘制建筑施工图详细步骤天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第6章 建筑施工图绘制实例
1.图框和标题栏的绘制
图框和标题栏
动
2. 轴线的绘制
轴线的绘制
画
3.墙体的绘制
墙体的绘制
演 示
4.门窗的绘制
窗户的绘制
5.文字标注的绘制 文字标注
6.尺寸标注的绘制 尺寸标注
第6章 建筑施工图绘制实例 6.2 立面图的绘制
绘制如图所示的பைடு நூலகம்面图。
立面图的绘制
Thank you!
建筑CAD应用教程
——建筑施工图绘制实例
建筑CAD应用教程
第6章 建筑施工图绘制实例
【教学内容】 平面图的绘制 立面图的绘制 楼梯剖面图的绘制
建筑CAD应用教程
第6章 建筑施工图绘制实例
【教学重点与难点】 平面图、立面图、楼梯剖面图的绘制
第6章 建筑施工图绘制实例
6.1 平面图的绘制
绘制如图的标准层平面图。
