建筑施工图绘制要点

合集下载

施工图设计中注意事项分析

施工图设计中注意事项分析

12.剖切线位置及编号。剖切面应选在层高、层数、空间变化较多,最具有代表性的部位。复杂者 应画多个剖视方向的全剖面或局部剖面。剖视方向宜在图面上向左、向上。剖切线编号一般注在首 层平面图上,并引出剖面图所在图号。
画出设备基础后,注意防水做法
设备在初提洞口大小时,未考虑结构梁的影响
15.每层建筑平面中防火分区面积和防火分区分隔位置示意。各层平面的防火分区界线宜用粗点 划线示出,并在分界线两侧框示出分区序号和建筑面积,亦可另画出防火分区示意图。 16.屋面平面应有女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊、变形缝、楼梯间、水箱间、 电梯间、天窗及挡风板、屋面上人孔、检修梯、室外消防楼梯及其他构筑物,必要的详图索引号、 标高等;表述内容单一的屋面可缩小比例绘制。 ①平屋面需绘出两端及主要轴线,要绘出分水线、汇水线;要绘出坡向符号并注明坡度,雨水口 的位置应注明尺寸,出屋面的人孔或爬梯及挑檐或女儿墙、楼梯间、机房、天线座、排烟(风) 道、变形缝要绘出,并注采用的详图索引号。 ②坡屋面应绘出屋面坡度或用直角三角形形式标注,注明材料、檐沟排水口位置,沟的纵坡度和 排水方向箭头。出屋面的排烟(风)道、老虎窗等应绘出并注详图索引号,应在屋面下面一层平 面上,以虚线表示屋顶闷顶检查孔位置。 ③外排水雨水管的位置除在屋面平面中绘出外,还应在底层平面中绘出。 ④一般屋面平面图采用1:100比例,简单的屋面平面可用1:150或1:200绘制。 ⑤设置雨水管排水的屋面,应根据当地的气候条件、暴雨强度、屋面汇水面积等因素确定雨水管 的管径和数量(雨水口的汇水面积由给排水专业提供) 17.根据工程性质及复杂程度,必要时可选择绘制局部放大平面图。 ①住宅单元平面图、卫生间、设备机房、变配电室、楼梯电梯间、车库的坡道、高层建筑的核心 筒等,需要绘制放大图。放大平面常用的比例为1:50。 ②放大平面中的留洞宜标注完全,此时在基本图的相应部位,可不必重复标注。 18.可自由分隔的大开间建筑平面宜绘制平面分隔示例系列,其分隔方案应符合有关标准及规定。 19.建筑平面较长较大时,可分区绘制,但须在各分区平面图适当位置上绘出分区组合示意图, 并明显表示本区部位编号。 20。在绘制本层平面图时,同时应该用虚线表示上部楼层投影(用于轮廓有变化的平面 )便于对设计做出准

简述建筑施工图设计要点及设计中应注意的问题

简述建筑施工图设计要点及设计中应注意的问题

简述建筑施工图设计要点及设计中应注意的问题摘要:目前在建筑工程施工前,建筑施工图设计有着十分重要的意义,它不仅为建筑施工提供了详细的规划和准备,还为建筑施工提供了准确的施工图纸,从而使得建筑工程的效益得到了有效的提高。

此外,我们在建筑工程施工图设计的过程中,还要对一些施工问题进行注意,并且采用相关的应对措施,来避免这些问题在实际施工的过程中出现。

关键词:建筑施工图;设计要点;应注意的问题1.施工图设计对建筑工程施工的重要性1.1为建筑施工提供详细的规划和准备众所周知,所有的建筑施工是一项综合的项目,它包括建筑施工图纸设计,施工人员,施工技术,资金等等,这些都是必备的。

其中建筑施工图纸更是建筑施工前的一个重要关节点,具有十分重要的意义和作用,它能够在建筑施工前为建筑施工进行详细的规划和准备。

1.2为建筑施工提供准确的施工图纸在一栋建筑的建设中它会涉及到许许多多方面的问题,例如地基深度要多深才能够满足建筑建设的需求;建筑物,构筑物的设计是否符合要求;建筑场地与场地外围的城市道路标高衔接是否设计合理等等这些都是建筑施工常见的问题,但是这些问题的解决都需要靠什么呢,都是需要靠建筑施工设计来进行提供准确和立体的施工图纸和施工方案,它可以让施工者在施工中能够有图可依,不至于盲目施工。

2.建筑施工图设计要点2.1符合规范在建筑施工图设计过程中,作为设计人员必须时刻意识到自身在设计工作中的重要性,并在设计过程中切实加强对有关建筑工程设计规范和制度的学习,确保整个设计过程的科学合理性,严格按照相关规范进行设计,才能确保提供的数据信息具有较强科学性和指导性,预防盲目施工,有效地解决在建筑方案中出现的问题,为建筑工程质量提供有力保障。

2.2施工图设计应细致和全面施工图设计必须做到细致和全面,精益求精。

只有施工图表达细致全面,才能够在现场施工中有条不紊地进行指导性工作。

进而保证建筑工程在施工中,能够有根据的有效的避免施工质量问题。

施工图的绘制要求与规范

施工图的绘制要求与规范

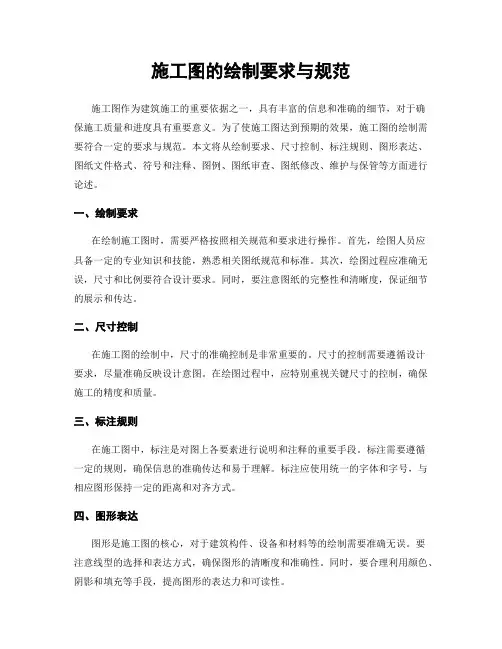

施工图的绘制要求与规范施工图作为建筑施工的重要依据之一,具有丰富的信息和准确的细节,对于确保施工质量和进度具有重要意义。

为了使施工图达到预期的效果,施工图的绘制需要符合一定的要求与规范。

本文将从绘制要求、尺寸控制、标注规则、图形表达、图纸文件格式、符号和注释、图例、图纸审查、图纸修改、维护与保管等方面进行论述。

一、绘制要求在绘制施工图时,需要严格按照相关规范和要求进行操作。

首先,绘图人员应具备一定的专业知识和技能,熟悉相关图纸规范和标准。

其次,绘图过程应准确无误,尺寸和比例要符合设计要求。

同时,要注意图纸的完整性和清晰度,保证细节的展示和传达。

二、尺寸控制在施工图的绘制中,尺寸的准确控制是非常重要的。

尺寸的控制需要遵循设计要求,尽量准确反映设计意图。

在绘图过程中,应特别重视关键尺寸的控制,确保施工的精度和质量。

三、标注规则在施工图中,标注是对图上各要素进行说明和注释的重要手段。

标注需要遵循一定的规则,确保信息的准确传达和易于理解。

标注应使用统一的字体和字号,与相应图形保持一定的距离和对齐方式。

四、图形表达图形是施工图的核心,对于建筑构件、设备和材料等的绘制需要准确无误。

要注意线型的选择和表达方式,确保图形的清晰度和准确性。

同时,要合理利用颜色、阴影和填充等手段,提高图形的表达力和可读性。

五、图纸文件格式施工图应按照一定的文件格式进行保存和传递。

常见的文件格式有DWG、PDF等。

在选择文件格式时,需要考虑图纸的可编辑性和便于存档、传输的特点。

另外,保存的图纸文件应具备一定的保密措施,防止信息泄露和不良使用。

六、符号和注释符号和注释是施工图中的重要组成部分,用于标示和说明各种要素和特征。

符号应按照相关规范和标准进行选用和绘制,确保一致性和易于理解。

注释应简明扼要,准确传达设计和施工要求。

七、图例施工图需要配备相应的图例,用于解释和说明图中所使用的符号和注释。

图例应准确反映设计和施工要求,用简洁明了的语言进行说明。

施工图的制作流程与技巧指南

施工图的制作流程与技巧指南

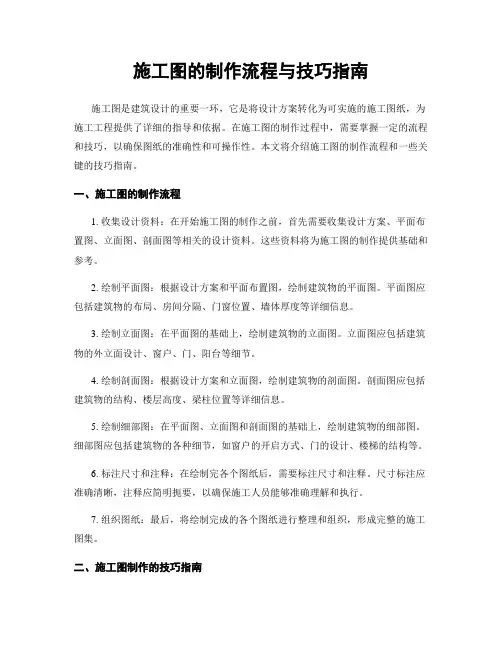

施工图的制作流程与技巧指南施工图是建筑设计的重要一环,它是将设计方案转化为可实施的施工图纸,为施工工程提供了详细的指导和依据。

在施工图的制作过程中,需要掌握一定的流程和技巧,以确保图纸的准确性和可操作性。

本文将介绍施工图的制作流程和一些关键的技巧指南。

一、施工图的制作流程1. 收集设计资料:在开始施工图的制作之前,首先需要收集设计方案、平面布置图、立面图、剖面图等相关的设计资料。

这些资料将为施工图的制作提供基础和参考。

2. 绘制平面图:根据设计方案和平面布置图,绘制建筑物的平面图。

平面图应包括建筑物的布局、房间分隔、门窗位置、墙体厚度等详细信息。

3. 绘制立面图:在平面图的基础上,绘制建筑物的立面图。

立面图应包括建筑物的外立面设计、窗户、门、阳台等细节。

4. 绘制剖面图:根据设计方案和立面图,绘制建筑物的剖面图。

剖面图应包括建筑物的结构、楼层高度、梁柱位置等详细信息。

5. 绘制细部图:在平面图、立面图和剖面图的基础上,绘制建筑物的细部图。

细部图应包括建筑物的各种细节,如窗户的开启方式、门的设计、楼梯的结构等。

6. 标注尺寸和注释:在绘制完各个图纸后,需要标注尺寸和注释。

尺寸标注应准确清晰,注释应简明扼要,以确保施工人员能够准确理解和执行。

7. 组织图纸:最后,将绘制完成的各个图纸进行整理和组织,形成完整的施工图集。

二、施工图制作的技巧指南1. 注重细节:在制作施工图时,需要注重细节的表达。

细节的准确性和清晰度对于施工的顺利进行至关重要。

因此,在绘制各种图纸时,要特别关注细节的表达和标注。

2. 保持一致性:在绘制施工图时,要保持一致性。

这包括图纸的比例、字体的大小和风格、标注的方式等。

一致性的保持可以提高图纸的可读性和操作性。

3. 使用CAD软件:利用计算机辅助设计(CAD)软件可以提高施工图的制作效率和准确性。

CAD软件可以帮助绘制图纸、标注尺寸、生成图纸集等,大大简化了制作流程。

4. 注意图纸的布局:在绘制施工图时,要注意图纸的布局。

建筑施工图制图规范

建筑施工图制图规范

建筑施工图制图规范建筑施工图制图是建筑施工的重要环节,准确、规范的绘制施工图对于项目的顺利进行至关重要。

本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。

一、布图规范1. 布图应按照建筑设计方案要求进行,确保图纸的整洁、清晰。

2. 布图应采用等角投影或者透视投影,以给出项目的立体感。

3. 布图应明确坐标轴,并给出地下层到地上层的高度标注。

4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息,方便对图纸的管理和查找。

二、标注规范1. 标注应使用简洁明了的文字说明,确保施工人员能够准确理解。

2. 标注应采用标准的字体和字号,字迹清晰,避免使用手写字。

3. 重要的构件和尺寸应进行标注,以确保施工的准确性。

4. 标注应采用专用标记符号,如指示箭头、尺寸线、引线等,以增加图纸的可读性。

三、符号规范1. 符号应采用统一的标准符号,以保证施工图的统一性和规范性。

2. 符号的大小应与图纸的比例一致,不得过大或过小。

3. 符号应标明构件的材料、尺寸和其他关键参数,以便施工人员理解。

四、比例规范1. 比例尺要根据项目的具体要求确定,一般常用的比例尺为1:100或1:200。

2. 比例尺应直观明了,与图纸上的尺寸一致,方便施工人员计算和定位。

3. 相邻图纸的比例尺要一致,以确保各图纸之间的协调关系。

五、尺寸规范1. 图纸上的尺寸应准确无误,与实际建筑的尺寸一致。

2. 尺寸的标注应采用明确的标准尺寸,不得模糊或不清晰。

3. 长度、宽度、高度等重要尺寸应进行标注,以确保施工的精确性。

六、图纸保存规范1. 制图过程中应保持图纸清洁,避免弄脏、弄皱或者弄丢。

2. 制图完毕后,应按照标准的分类方法进行整理和保存,方便后续查找和管理。

3. 图纸应保存在干燥、通风、无灰尘的环境中,避免受潮或受损。

总结起来,建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。

建筑工程施工图设计

建筑工程施工图设计

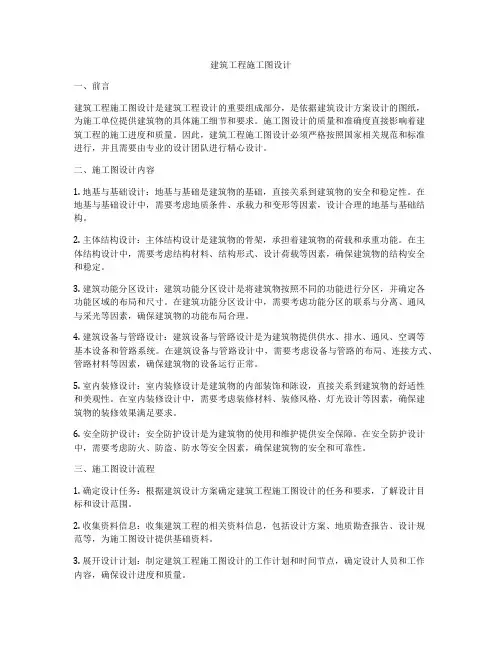

建筑工程施工图设计一、前言建筑工程施工图设计是建筑工程设计的重要组成部分,是依据建筑设计方案设计的图纸,为施工单位提供建筑物的具体施工细节和要求。

施工图设计的质量和准确度直接影响着建筑工程的施工进度和质量。

因此,建筑工程施工图设计必须严格按照国家相关规范和标准进行,并且需要由专业的设计团队进行精心设计。

二、施工图设计内容1. 地基与基础设计:地基与基础是建筑物的基础,直接关系到建筑物的安全和稳定性。

在地基与基础设计中,需要考虑地质条件、承载力和变形等因素,设计合理的地基与基础结构。

2. 主体结构设计:主体结构设计是建筑物的骨架,承担着建筑物的荷载和承重功能。

在主体结构设计中,需要考虑结构材料、结构形式、设计荷载等因素,确保建筑物的结构安全和稳定。

3. 建筑功能分区设计:建筑功能分区设计是将建筑物按照不同的功能进行分区,并确定各功能区域的布局和尺寸。

在建筑功能分区设计中,需要考虑功能分区的联系与分离、通风与采光等因素,确保建筑物的功能布局合理。

4. 建筑设备与管路设计:建筑设备与管路设计是为建筑物提供供水、排水、通风、空调等基本设备和管路系统。

在建筑设备与管路设计中,需要考虑设备与管路的布局、连接方式、管路材料等因素,确保建筑物的设备运行正常。

5. 室内装修设计:室内装修设计是建筑物的内部装饰和陈设,直接关系到建筑物的舒适性和美观性。

在室内装修设计中,需要考虑装修材料、装修风格、灯光设计等因素,确保建筑物的装修效果满足要求。

6. 安全防护设计:安全防护设计是为建筑物的使用和维护提供安全保障。

在安全防护设计中,需要考虑防火、防盗、防水等安全因素,确保建筑物的安全和可靠性。

三、施工图设计流程1. 确定设计任务:根据建筑设计方案确定建筑工程施工图设计的任务和要求,了解设计目标和设计范围。

2. 收集资料信息:收集建筑工程的相关资料信息,包括设计方案、地质勘查报告、设计规范等,为施工图设计提供基础资料。

3. 展开设计计划:制定建筑工程施工图设计的工作计划和时间节点,确定设计人员和工作内容,确保设计进度和质量。

建筑施工图设计要点精选全文完整版

建筑施工图设计要点精选全文完整版

可编辑修改精选全文完整版建筑施工图纸要点一、平面总图由:总平面及竖向布置图、消防总平面布置图、绿化总平面布置图、管网综合平面图、总图图纸目录五大部分组成。

1.1、总平面及竖向布置图1.1.1)应采用1:500比例出图(特殊情况也可以采用1:1000)。

图纸中应准确表达建筑物的朝向及建筑物外轮廓线,标明设计建筑物所在地的风玫瑰图;1.1.2)应保持原有地形和地物(灰度)。

1.1.3)应标明测量坐标网、坐标值,场地范围的测量坐标(或定位尺寸),道路红线、建筑红线或用地界限。

1.1.4)场地四邻原有几规划道路的位置(主要坐标或定位尺寸)和主要建筑物及构筑物的位置、名称、层数、建筑间距。

1.1.5)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用粗虚线表示),其中主要建筑物、构筑物应标注坐标(或定位尺寸)、名称(或编号)、层数。

1.1.6)道路、广场的主要坐标、排水方向及坡度:挡土墙、护坡、室外排水沟的布置、室外停车位等。

1.1.7)图纸中应标明:建筑工程综合技术经济指标一览表、建设工程项目建筑面积明细表、配套设施一览表、套型比例表及补充图例和其他的必要说明。

1.1.8)图签填写必须准确。

1.2、消防总平面布置图1.2.1)在总平面及竖向布置图的基础上应重点表达消防车道(虚线表示)、消防扑救面(框线表示并填充)、室外停车位、消防间距、道路标高及补充图例和其他的必要说明。

1.3、绿化总平面布置图1.3.1)在总平面及竖向布置图的基础上应重点表达绿化场地并注明编号(框线表示并填充)、绿地面积计算一览表及补充图例和其他的必要说明。

1.4、管网综合平面图1.4.1)管网综合平面图由公用专业提供完毕,并写入总图目录内。

1.5、总图图纸目录1.5.1)以上图纸按顺序遍如图纸目录并注明图号。

二、平面图2.1平面图表达方式2.1.1)标明承重结构(由结构专业提图需加粗)、绘出门、窗、墙、栏杆、楼梯、电梯、电梯机房、自动扶梯、中庭(及其上空)、夹层、平台、阳台、露台、雨棚、台阶、残坡、散水及明沟等的位置:标明各功能房间(厨房、卫生间、阳台)的标高及雨棚、楼层标高。

绘制建筑施工图的步骤和方法

绘制建筑施工图的步骤和方法

绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法如下:
1. 收集信息:了解建筑的设计概念和要求,包括建筑平面图、立面图、剖面图、施工技术要求等。

2. 绘制草图:根据收集到的信息,用草图的方式勾勒出建筑的基本形状和布局,并标注主要尺寸和设备位置。

3. 完善设计:逐渐将草图转化为正式的建筑图纸,绘制建筑平面图、立面图、剖面图等,并标注详细的尺寸、材料和施工细节。

4. 校对和审查:对图纸进行校对和审查,确保绘制的图纸准确无误。

5. 生成施工图:将审查通过的建筑图纸转化为施工图,绘制施工平面图、立面图、剖面图等,并添加施工细节、指示箭头、标记等。

6. 标注和图例:在施工图上添加必要的标注和图例,确保施工人员能够理解和按照图纸进行施工。

7. 编制材料清单:根据施工图,编制建筑材料的清单,包括数量、规格和品牌等。

8. 打印和分发:将完成的建筑施工图打印,并按照需要分发给相关的施工人员、监理人员和工程师等。

绘制建筑施工图的方法包括手绘和计算机辅助绘图两种方式。

手绘方法需要用专业的绘图工具如直尺、尺板、曲线板等来完成图纸的绘制。

计算机辅助绘图则使用CAD软件等绘图工具,通过电脑来完成绘制和编辑,具有更高的精度和便捷性。

建筑施工图的绘制需要遵循工程建筑规范和相关的标准,并与设计人员和相关人员进行合作,确保图纸的质量和准确性。

建筑施工图设计要点分析

建筑施工图设计要点分析

建筑施工图设计要点分析1. 引言1.1 什么是建筑施工图设计建筑施工图设计是建筑工程中非常重要的一个环节,它是根据建筑设计图纸、技术规范和施工方案,通过施工图设计软件进行绘制的详细施工图。

建筑施工图设计是建筑施工的指导和依据,它包括建筑结构图、工程图、设备图、管道图等,需要细致、精确地表达建筑各个部位的尺寸、位置、材质、工艺等信息。

建筑施工图设计的准确性直接影响到施工质量和工程进度,因此在整个建筑工程中具有至关重要的作用。

建筑施工图设计不仅包括建筑结构的设计细节,还需要考虑到施工过程中的各种特殊情况和对安全的保障。

在施工图设计过程中,需要综合考虑建筑结构的承载能力、抗震性能、防火等级、节能环保等方面的要求,确保建筑在施工和使用过程中都能够达到规定的标准。

建筑施工图设计是建筑工程中的重要环节,对于确保建筑工程的质量、安全和可持续发展具有重要意义。

1.2 建筑施工图设计的重要性建筑施工图设计的重要性体现在多个方面。

建筑施工图设计是建筑工程设计的重要环节,是将建筑设计方案具体化、可视化的手段之一。

通过施工图设计,可以准确地表达设计意图,确保施工过程顺利进行。

建筑施工图设计是施工单位施工的依据和指南,包括了建筑结构、建筑设备、建筑材料等细节内容,为施工单位提供了明确的施工方案。

建筑施工图设计对于控制工程质量、提高工程效率、减少工程成本也起到了至关重要的作用。

建筑施工图设计的质量和准确性直接影响着整个建筑工程的实施进展和最终效果。

建筑施工图设计的重要性在于为建筑工程的顺利实施提供了必要的技术支持和依据,有着深远的影响和意义。

2. 正文2.1 建筑施工图设计要点分析建筑施工图设计是指在建筑设计阶段,根据设计方案和相关技术要求,绘制出施工现场所需的详细图纸和资料,以便施工人员按照图纸进行施工。

建筑施工图设计的要点分析主要包括以下几个方面:1. 结构设计要点:结构设计是建筑施工图设计的核心内容之一。

要合理设置结构布局,确保结构稳定性和承载能力。

施工图的编制原则与教程

施工图的编制原则与教程

施工图的编制原则与教程施工图是建筑设计的重要环节之一,它是将设计方案转化为可实施的施工图纸,为建筑施工提供必要的指导和依据。

在施工图的编制过程中,需要遵循一定的原则和方法,以确保图纸的准确性和可执行性。

本文将介绍施工图的编制原则,并提供一些实用的教程,帮助读者更好地理解和掌握施工图的编制技巧。

一、施工图的编制原则1.准确性原则:施工图必须准确无误,包括尺寸、比例、位置等各项数据。

准确的施工图可以避免误解和错误的施工,提高施工效率和质量。

2.完整性原则:施工图应该包含建筑的各个方面,如平面布置、立面图、剖面图等,以确保施工过程中不会出现遗漏或疏忽。

3.规范性原则:施工图必须符合相关的建筑规范和标准,包括建筑设计规范、施工工艺规范等。

合规的施工图可以确保建筑的安全性和稳定性。

4.可读性原则:施工图应该具有良好的可读性,方便施工人员理解和执行。

清晰的图纸可以减少误解和沟通问题,提高施工效率。

5.工程性原则:施工图应该考虑到实际施工过程中的各种因素,如施工顺序、施工方法、材料选择等。

具备良好工程性的施工图可以减少施工难度和成本。

二、施工图的编制教程1.收集设计资料:在开始编制施工图之前,首先需要收集设计方案、设计图纸和设计说明等相关资料。

这些资料将成为编制施工图的基础。

2.绘制平面图:根据设计方案,首先绘制建筑的平面图。

平面图应该包含建筑的主要布局和功能分区,如房间、走廊、门窗等。

3.绘制立面图:在平面图的基础上,绘制建筑的立面图。

立面图展示了建筑的外观特征和立面构造,包括墙体、窗户、门等。

4.绘制剖面图:根据设计方案和建筑的实际情况,绘制建筑的剖面图。

剖面图展示了建筑的内部结构和构造,包括楼层高度、楼板、梁柱等。

5.标注尺寸和注释:在绘制完各个图纸后,需要标注尺寸和注释。

尺寸标注应该准确无误,注释应该清晰明了,方便施工人员理解和执行。

6.检查和修正:在完成施工图的编制后,需要进行检查和修正。

检查施工图的准确性和完整性,修正可能存在的错误和遗漏。

施工图设计要点(土建)

施工图设计要点(土建)

施工图设计要点(土建)一、设计总则1.施工图设计应按现行国家相关规范、规定执行。

2.设计深度未特殊说明部分按<建筑工程设计文件编制深度规定>执行。

3.在设计工作开始前,制定出合理的设计进度计划,其中包括各专业各阶段工作内容及起止时间(如建筑专业转条件、各专业互提条件、出图、校对、审核、会签等),并交由建设单位确认,设计工作应严格按照设计进度计划进行,建设单位对设计成果及设计过程记录定期进行检查、确认。

4.施工图设计须严格按照建设单位提出的特殊要求进行设计,特别是建筑各个细部,如节点、作法等,如果设计过程中,设计单位发现建设单位提供的资料有不合规范、不合理的地方,或设计单位有更好,更适合本工程的建议应及时通知建设单位确认。

二、图面要求1.总图、管网绘图比例为:1:500,平面、立面、剖面绘图制比例为1:100,大样图绘图比例为1:50,节点详图绘图比例为1:20(此比例为正常情况,特如遇殊可做调整)。

2.总平面图:包括道路平面图和管线综合图。

3.平面图:应绘制防火分区分隔位置图,并应标出各个分区的面积。

可自由分隔的大开间建筑平面应绘制出。

4.立面要求:立面材质做法应绘制详细图;立面不能体现凹凸部位,应绘制立面展开图。

建筑立面上有凹出变化的部位应绘制节点详图。

5.剖面要求:应把所有不同的断面都剖到。

6.详图要求:绘制单元大样,图面应尽可能详细。

节点处、悬挑处、凹凸部位、阴阳角等细部的保温结构应加注说明(或绘制详图)。

立管、地漏、开关插座等由各专业出图标明。

7.图纸深度按照国标中各个专业的民用建筑工程施工图设计深度绘制。

三、建筑设计要点设计中应着重注意以下几个要点:1.采暖建筑的外墙、屋顶,接触室外空气的楼板、不采暖地下室上部的楼板和不采暖楼梯间的隔墙等围护结构设计上要进行保温验算,其传热阻应大于或等于本地区要求的最小传热阻.外墙和屋顶的接缝,混凝土或金属嵌入体构成的冷桥部位要进行保温处理.2.控制窗墙比,门窗保温性、密闭性及隔音效果符合规范要求.采用中空玻璃、LOW-E中空玻璃等都有节能效果,K值控制在2~2.8。

手把手教你建筑施工图(建筑新手必备,老手巩固的好东西)

手把手教你建筑施工图(建筑新手必备,老手巩固的好东西)

遵循平、立、剖的顺序绘制xx。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝(变形缝)做法;2、厨房、卫生间的平面布置,其中包括便器、洗面器、洗浴器,地漏及地漏坡降方向(1%),室内标高(一般低于楼面高0.030m);3、阳台的平面布置,包括地漏及地漏坡降方向(1%)、晒衣架、栏杆做法,室内标高(一般低于楼面高0.030m);4、每个房间的功能标示;5、室内外地面标高,楼梯间标高;6、尺寸标注先注明轴跨距离,再标示清楚细部尺寸;7、楼梯间平面布置,标示清楚踏步尺寸;梯井一般120-200之间,超过200需加设防护措施。

8、屋面设计排水,分水线位于横跨中线,建筑找坡2%,建筑反坡1%,建筑找坡与建筑反坡交线为积水线,落水管做法;9、上人屋面应绘出出屋面做法;10、水箱位置及水箱检修孔、爬梯;11、檐口做法,选用图集或根据方案要求设计;12、平面大样xx清楚;二、立面1、加立面门窗时,门窗高度除考虑宽度外还要参照楼层高及梁高,玻璃幕墙则还要考虑楼地面的关水(一般100-300高);2、立面门窗上表面尽量平齐,保证立面效果;3、立面门窗高宽差最好不要超过两个建筑模数(300);4、门窗外框线稍粗,遇内墙门窗外框用细线。

突出内、外层次;5、立面尺寸标注尽量标注最近的洞口、分格尺寸,其它未示尺寸用标高和线性标注就近标示清楚;6、外墙装饰xx说明;三、剖面1、剖面要剖到楼梯间;2、设计楼梯踏步高宽、休息平台宽度,尽量保证两个梯梁之间的宽度不要超过4200m,踏步的高宽要求b+2h<620;3、表示清楚未剖到的xx、柱、门窗看线;4、纵向标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系,横向标注清楚各楼板、梁与轴线之间的关系;5、详图xx剖视位置要与平面图对应;四、大样1、表达清楚大样的所在位置,如楼层标高、与轴线关系;2、结构形式表达无误;3、阳台、走廊低于楼地面(一般0.030高);设计心得:1.首先注意层高问题,不要给自己找麻烦。

施工图的绘制标准和要求

施工图的绘制标准和要求

施工图的绘制标准和要求图样是工程界的技术语言。

对于图纸幅面的大小、图样的内容、格式、画法、尺寸标注、技术要求、图例符号等,国家都有统一的规定,我国1959年发布了国家《机械制图》,又在1973年发布了国家标准《建筑制图标准》。

这两个国标对图幅、11号图幅是0ÿ2(代表了不同的意义和侧重点。

3、工程字体图纸上是以图形为主的,但除了图形还要有各种符号、字母代号、尺寸数字及文字说明等。

各种字体应从左到右横向书写,并注意标点符号的正确使用。

图纸上最常用的汉字是长仿宋体,因为这种字体笔画清晰,容易辨认。

字高与字宽的比例大约为3:2。

为保证字体写得大小一致,整齐匀称,无论是平时练习,还是写在图纸上,我们都应按字的大小,先打好格子再书写。

数字与字母,宜采用向右倾斜的斜体字。

无论用何种字体,一下要记住所写的文字与数字是让别人看的。

这些字体均应笔划清晰、字体端正、排列整齐;不可写连笔字,也不得随意涂20mm。

4、1:2、1:1m 的刻度,就代表了1m的实长。

因为尺上的实际长度只有10mm即1cm,所以用这种比例尺画出的图形尺寸是实物一百分之一,它们之间的比例关系是1:100。

尺上ÿ一小格代表0.1米。

在1:200的尺面上,ÿ一小格代表0.2m,一大格代表1m。

在1:500的尺面上,ÿ小格代表0.5m,一大格代表达1m。

一般情况下,一个图样应选用一种比例。

若专业制图需要,同一图样也可选用两种比例。

5、尺寸标注图形只能表示物体的形状,各部分的实际大小及其相对λ置,必须用尺寸数字标明。

尺寸数字是图样的组成部分,必须按规定注写清楚,力求完整、合理、清晰,否则会直接影响施工,给工程生产造成损失。

45°角,长度应为2~3mm。

半径、直径、角度与弧长的尺寸起止符号,宜用箭头或圆点表示。

尺寸数字应按设计规定书写。

图样上的尺寸,应以尺寸数字为准,不得从图上直接量取。

尺寸数字应依据其读数方向注写在靠近尺寸线的上方中部,如û有足够的注写λ置,最外边的尺寸数字可注写在尺寸界线的外侧,中间相邻的尺寸数字可错开注写,也可引出注写。

施工图土建部分审图要点(个人总结)

施工图土建部分审图要点(个人总结)

施工图(土建部分)审图要点一、总则1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。

2、图纸未满足我部提供的设计任务书、技术标准的要求。

3、图中是否有违反强制性条文的地方,类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度.二、总图部分1、经济指标表与报规图是否一致。

2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。

3、单体±0。

00与室外标高的关系是否合理。

4、采光井、风井及地下出入口是否体现在总图上,位置是否合理.5、建筑退线、道路退线是否满足报规报建要求(与报规图一致)。

6、地下室外边线范围应标注,不能凸入用地外道路内,建筑角点坐标是外墙角点还是轴线交点.7、是否注明建筑防火间距(凸窗及阳台以外沿线计算)、消防车道定位、消防扑救面。

8、场地、建筑、车库出入口是否注明清楚(机动车出入口是否距离道路红线不小于7.5米,且不存在视线障碍物).三、设计总说明1、选用图集是否已经作废或过期.2、说明中的防水做法与我部定的技术标准是否一致。

3、说明中门窗选型与平面图门窗表是否相同,是否合理。

4、填充墙材料是否和技术标准要求相同,是否合理.5、外墙面做法是否适合昆明环境要求,不同材料交接处做法是否与结构图中要求一致。

6、室内装修标准是否合理,是否满足公司营销要求.7、对于工程做法选用图集是否合理,目前是否有较完善便捷的做法.8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面.9、后浇带做法(钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土)。

10、施工缝留设及处理方式。

11、混凝土强度及抗渗等级要求是否便于施工组织。

四、地下室1、地下室层高是否满足我部明确的技术标准要求。

2、有防火分区示意图,平面上防火分区用特级防火卷帘门或甲级防火门分隔(非机动车库独立防火分区,面积小于1000平米;设备用房独立分区,面积小于500平米,要有独立通道或出口)。

建设工程中的施工图设计要点解析

建设工程中的施工图设计要点解析

建设工程中的施工图设计要点解析施工图设计在建设工程中起着至关重要的作用,它是指在方案设计完成后,将方案设计文件转化为施工图纸的过程。

施工图设计的质量和准确性直接影响项目的施工进度和施工质量。

本文将对建设工程中施工图设计的要点进行解析,旨在提高施工图设计的准确性和规范性。

一、施工图设计的基本原则在进行施工图设计时,应遵循以下基本原则:1.合理性原则:施工图应符合工程设计方案,从而确保施工过程的可行性和顺利进行。

2.完整性原则:施工图应包括全部的建筑、结构、给排水、暖通、电气等专业设计内容,确保施工的全面性和完整性。

3.准确性原则:施工图应严格按照设计要求和技术规范进行绘制,确保尺寸、比例、图例等的准确性。

4.规范性原则:施工图应符合相应的国家标准和规范,确保施工的规范化和合法性。

5.可读性原则:施工图应具备良好的可读性,便于施工人员理解和操作。

二、施工图设计的要点解析1.建筑施工图设计要点解析(此处按照建筑施工图设计的要点进行论述,具体描述施工图设计内容,例如建筑布局、平面设计、立面设计等)2.结构施工图设计要点解析(此处按照结构施工图设计的要点进行论述,具体描述施工图设计内容,例如结构布置、荷载计算、构造节点设计等)3.给排水施工图设计要点解析(此处按照给排水施工图设计的要点进行论述,具体描述施工图设计内容,例如给水管道布置、排水设备安装、配管图绘制等)4.暖通施工图设计要点解析(此处按照暖通施工图设计的要点进行论述,具体描述施工图设计内容,例如采暖系统设计、通风系统设计、空调系统设计等)5.电气施工图设计要点解析(此处按照电气施工图设计的要点进行论述,具体描述施工图设计内容,例如电气布线设计、配电箱设计、照明设计等)三、施工图设计的注意事项在进行施工图设计时,需要注意以下几点:1.与设计单位密切配合,确保设计意图准确传达给施工图设计人员。

2.严格按照设计要求和技术规范进行绘图,尺寸和比例必须准确无误。

施工图绘制原则

施工图绘制原则

结构专业标准制定大纲一、施工图绘制标准1、目录编排应按图纸内容的主次关系、结构部位施工先后关系,有系统有规律地排列,排在前面的应是结构设计(或施工)总说明及构件配筋构造通用图,继而是基础(平面及大样),竖向构件(定位及配筋图),楼层结构(模板、梁配筋、板配筋),最后才是楼梯、水池详图及其他详图。

如有地下室,地下室以下部分的图纸可独立编排,以应付分期施工或方便不同施工单位分别施工。

因故无法同时出图,迟出图或后出图的,均应在图纸目录中列出并在备注栏中加以说明,以示一项工程结构设计图纸的完整性。

图审修改变更单及因甲方要求修改量较大需出修改蓝图时亦需补入图纸目录中。

图名亦应统一,以含桩基础施工图(含地下室)为例如:结构设计总说明、桩基定位平面、桩基础设计说明、承台布置平面图、承台大样及配筋图、底板结构布置平面图、基础梁配筋平面图、墙柱定位平面及配筋图、顶板结构布置平面图、顶板梁配筋平面图、车道大样及配筋图、二层结构布置平面图、二层顶板梁配筋平面图、屋面层结构布置平面图、屋面层梁配筋平面图、楼梯结构布置平面及详图。

2、图幅的控制图纸目录的编排与图幅控制有关,图幅控制又与布图技巧有关,三者都必须具有逻辑性、科学性。

施工图最理想、最方便使用的图幅为1#(840×594)和2#(594×420),应尽量避免使用0#、3#图及加长图。

如1#图容纳不了,可通过缩小画图比例(由1:100改为1:150甚至1:200)或分块绘制(分块绘制时需在图纸右下角以小比例图示出分块在总平面上的位置),使图幅控制在理想图幅之内。

整项工程的图纸图幅应控制在3种之内。

布图技巧:一张图的内容应布置得疏密有序,布图不能过于饱满,也不能太空旷。

如建筑平面狭长,宜将同一楼层的“结构布置平面图”及“梁配筋图”在同一图幅的上、下或左、右位置画出;如建筑平面较小(如别墅之类),则可将若干楼层平面同处一张图中。

3、绘图比例结构施工图常用比例有:楼层结构平面:1:150、1:100结构详图1:20、1:30、1:50楼层结构平面的比例大小取决于楼层结构布置的复杂简单、稀疏密集,当结构布置较复杂、较密集时用1:100比例,否则可考虑用1:150甚至1:200比例。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3.300
建筑剖J面K形图系的成 列
3.180
500
500
500
2.400

0.900

-0.300
+0.000
后 的

4500
1200

断面轮廓

为粗实线
C
1-1剖面图
B 1:100
A
廓 为


投射方向
线
剖面图的图示特点
剖面图应标注外墙的定 位轴号、必要的尺寸和标高。
剖切平面
建筑剖面图的识读
1 先了解剖面图的 剖切位置与编号
1.600
D
上20 3
450
2 底层平面图1:50 3
在此梯段中部水平 剖切后向下投影
JK系列
楼梯底层平面图
6.400 3.200 +0.000
向下投射
JK系列
建筑平面图的形成
水平剖切平面
建筑平面图的图示内容
JK系列
• 图名与比例
建筑平面图常用比例1:50、1:100、1:200
• 定位轴线 • 房间的位置、形状、数量 • 门、窗布置及编号 • 其他建筑构配件的设置 • 尺寸和标高 • 详图索引、剖切符号、指北针和文字说明等 • 屋顶形状及其上构配件
JK系列
楼梯平面图
一般每一层楼都应画一楼梯平面图。三层以上的房屋,若 中间各层的楼梯位置及其梯段数、踏步数和大小都相同时, 通常只画出底层、中间层和顶层三个平面图即可。
除顶层外,楼梯平面图的剖切位置,通常为从该层上行第一 梯段(休息平台下)的任一位置处水平剖切。
被折断的梯段用45°的折断线折断,并用长箭头加注 "上X级" 或"下X级",级数为两层间的总步级数。
JK系列
房屋的组成及其 作用
作用
支撑作用 围护作用 通风、采光作用 内外联系及上下
交通作用 分隔作用 排水作用 护墙作用 晾晒作用
房屋建筑图的分类(续)
JK系列
建筑图的分类
建筑施工图(建施图) 反映建筑物的规划位置、内外装修、构造及施工要求等。
有首页(图纸目录、设计总说明)、总平面图、平面图、 立面图、剖面图和详图。
封 面
JK系列
建筑制图
建筑施工图
JK系列
目 录
房屋的组成及其作用
房屋建筑图的分类 房屋建筑的设计程序
建筑平面图 建筑立面图 建筑剖面图
总平面图 建筑详图
房屋的组成及其作用
组成
基础、墙、梁、柱、板、屋面等 外墙、屋面、窗等 门、窗、天窗等 门、过道、走廊、楼梯、台阶等
内墙、隔断等 天沟、雨水管、散水、雨绷、明沟 勒脚、防潮层等 阳台、平台等
建筑立面图
3.300
形成将房屋向与其立
面平行的投影面投影 即得到立面图。
立面图主要反映房 屋的外貌和立面装修 的一般做法。
3.180 2.400 0.900 +0.000
-0.300
命以名立面两端的轴
线命名;或以朝向命 名。
图示特以粗点实线画外
轮廓线,以特粗线画 地坪线,其余轮廓按 层次用中、细实线画 出。
应标注楼梯间的定位轴线、楼地面、平台面的标高及有关 的尺寸(如楼梯间的开间和进深尺寸、平台尺寸和细部尺 寸),注意梯段长度尺寸应注成:
踏面数 X 踏面宽 = 梯段水平投影长
在底层平面图中注明楼梯剖面图的剖切位置。
1500 120
楼梯底层平面图
3
E
4.800
120
9X270=2430
4500
+0.000
JK系列
建筑剖面图
剖面图的形成
假想用一平行于某墙面 的铅垂剖切平面将房屋从屋 顶到基础全部剖开,把需表 达的部分投射到与剖切平面 平行的投影面上而成。剖面 图表示房间内部的结构或构 造形式、分层情况和各部位 的联系、材料及其高度等。
剖切平面应选择剖到房 屋内部较复杂的部位,可横 剖、纵剖或阶梯剖。剖切位 置应在底层平面图中标注。
索引符号和详图符号
为便于查阅详图,在需绘制详图的地方,应注明详图 的编号和详图所在图纸的编号,这种符号称为索引符号。
在详图中,应注明详图的编号和被索引的详图所在 图纸的编号,这种符号称为详图符号。
外墙身详图
外墙身详图实际上
9.000
是建筑剖面图的局
部放大图。
若各层情况一样时, 可只画底层,顶层
坐砌陶粒轻质隔热砖
JK系列
为了简化作图,已在底层平面图上表示过的内容,在标准层平面图和顶 层平面图上不再表示 顶层平面图上不再画二层平面图上表示过的雨蓬等 识读标准层平面图和顶层平面图重点应与底层平面图对照异同
(三)屋顶平面图的识读
JK系列
屋顶平面图主要反映屋面上天窗、水箱、铁爬梯、通风道、 女儿墙、变形缝等的位置以及采用标准图集的代号、屋面排水 分区、排水方向、坡度、雨水口的位置、尺寸等内容。
2. 读图时,应先整体后局部,先文字说明后图样,先图样后 尺寸等原则依次仔细阅读.
3. 读图时,应特别注意各类图纸的表达重点和它们之间的 内在联系.
定位轴线
JK系列
定位轴线
定位轴线 指建筑物主要墙、柱等承重构件加上编号的轴线。
定位轴线用细点画线绘制,轴线编号圆为细实线,直径为8-10mm (详图上为10mm)。
-0.020
3.000
负数标高数字前加注“-”,左边标注时 右边标注时 正数标高数字前不写“+”。 立面与剖面图上注法 多层标注时
索引符号和详图符号
名称 索 引 符 号
表示方法
5 详图的编号 详图在本页图纸内
5 详图的编号 J103 5
2 详图所在的
3
图纸编号
JK系列
详图符号
和索引符 号
备注
圆圈和引出线
应标注竖向尺寸 和有关部位的标高。
外轮廓线为粗实线
JK系列
建筑立面 图的形成
1
1 - 4 立面图 1:100 4
地坪线为特粗线
射方向 投
建筑立面图的识读
JK系列
1 从正立面图上了解该建筑的外貌形状,并与平面图对照 深入了解屋面、门窗、雨蓬、台阶等细部形状及位置。 2 从立面图上了解建筑的高度。
3 了解建筑物的装修做法。 4 了解立面图上的索引符号的意义。 5 了解其它立面图。 6 建立建筑物的整体形状。
结构施工图 (结施图) 反映建筑物承重结构的布置、构件类型、材料、尺寸
和构造作法等。有结构设计说明、基础图、结构布置平面 图和构件详图。
设备施工图 (设施图) 反映建筑物给水排水、采暖、通风、电器等设备的布
置和施工要求等。有各设备的平面布置图、系统图和详图。
房屋建筑的设计程序
JK系列
建筑设计程序
建筑物设计
2 了解被剖切到的 墙体、楼板和屋顶
3 了解可见的部分
4 了解剖面图上 的尺寸标注
JK系列
建筑施工图的绘制
JK系列
建筑详图
JK系列
详图符号和索 引符号
对房屋的细部或构、配件用较大的比例(1:20、1: 10、1:5、1:2、1:1等)将其形状、大小、材料和做 法,按正投影的画法,详细地表示出来的图样。
25厚水泥沙浆防水层 现浇钢筋混凝土板
或加一个中间层来 15厚水泥石灰砂浆打底
表示。
及压光,喷白灰水二道
画图时,在窗洞中
间断开成为几个节 点的组合。
25厚水泥沙浆批面, 加水泥粉抹光
详图的线型与剖面 图一样。
100厚C10混凝土层 素土夯实
0.000
屋面,地面和楼面
的构造,采用多层
构造文字说明方法
表示。
楼梯详图主要表示楼梯的类型、结构形式、各部位的尺寸及装 修做法。
楼梯详图一般包括平面图、剖面图及踏步、栏板详图等,并尽 可能画在同一张图纸内。平、剖面图的比例要一致,以便对照 看图。踏步、栏板详图比例要大些。
楼梯详图分建筑详图和结构详图,并分别绘制。较简单的现浇 钢筋混凝土楼梯,可合并绘制。
楼梯平面图
平面图上横向编号应用阿拉伯数字,从左至右顺序编写;竖
向编号应用大写拉丁字母(I、O、Z除外)自下而上顺序编写。
附加轴线的编号用分数表示,分母为前一轴线的编号,分子 为附
加轴线的编号,用阿拉伯数字顺序编写。
24
表示4号轴线之后 附加的第二根轴线
3
0A详图适用于几个轴线时,应同时注明有关的轴线编号。
绝对标高 青岛某处黄海
49.50
3.000
4.500
海平面定为标高零点, 总平面图中的室外地面 标高即为绝对标高; 相对标高以底层室内主
总平面图上 室外标高注法
3.000
平面图 上注法
3.000
特殊情况 注法
要地坪标高定为相对标 高的零点。
+0.000
+0.000
9.000 6.000
零点标高注写成 +0.000, -0.020
详图用于三
1 3
详图用于两 个轴线时
1 3、6 个或三个以 上轴线时
1
详图用于 15 三个以上
连续轴线时
标高符号
JK系列
标高符号
标高符号 以标高符号表示建筑物某一部位的高度。
标高符号为等腰直角三角形,三角形高3mm,以细实线绘制。标
高数值以米为单位,一般注至小数点后三位数(总平面图中为二
位数)。标高符号应整齐有序、对齐画出。
房屋施工图的读图
JK系列
读图概述
准备工作:
1. 掌握作投影图的原理和形体的各种表达方法. 2. 熟识施工图中常用的图例、符号、线型、尺寸和比例
