sew减速机基本知识汇总
SEW减速箱选型知识简介
SEW减速箱选型知识简介目录1. SEW减速箱简介 (2)1.1 SEW减速箱发展历程 (2)1.2 SEW减速箱应用领域 (3)2. SEW减速箱选型原则 (4)2.1 确定工况条件 (6)2.2 选择合适的传动比 (7)2.3 根据负载特性选择齿轮材料 (8)2.4 根据安装方式选择机架型号 (9)3. SEW减速箱结构特点 (10)3.1 齿轮组件 (11)3.2 轴承组件 (12)3.3 密封装置 (13)3.4 安装与维护 (14)4. SEW减速箱性能参数 (15)4.1 功率密度 (16)4.2 转速范围 (17)4.3 扭矩范围 (18)4.4 效率等级 (19)5. SEW减速箱选型计算方法 (19)5.1 根据传动比计算功率和扭矩需求 (21)5.2 根据工况条件选择齿轮材料和硬度等级 (21)5.3 根据负载特性选择轴承类型和尺寸 (23)6. SEW减速箱选型案例分析 (24)6.1 工业自动化设备中的应用 (24)6.2 船舶推进系统中的应用 (26)6.3 风力发电系统中的应用 (27)1. SEW减速箱简介SEW减速箱，作为机械传动领域中的核心组件，承载着将动力传递与改变转速及转向的重要任务。
其内部集成了高效的齿轮组与精密的轴承系统，确保了在各种工业场合下的稳定、可靠运行。
SEW减速箱以其卓越的传动效率、紧凑的结构设计以及长期稳定的性能而广受好评。
其高精度齿轮与齿条传动，保证了转动的平稳与精确；同时，其内部采用高品质的润滑油，有效降低了磨损，延长了使用寿命。
SEW减速箱还具备易于维护、安装简便等特点。
其模块化设计使得售后服务更加便捷，用户可以轻松地进行更换与升级。
无论是在自动化生产线、物流输送还是其他需要精密传动控制的领域，SEW减速箱都以其卓越的性能和可靠的品质赢得了用户的信赖与认可。
1.1 SEW减速箱发展历程SEW减速箱，作为知名的德国传动设备制造商，自成立以来一直致力于提供高效、可靠的减速箱解决方案。
SEW减速机使用维护资料二减速电机的安装调整
SEW减速机使用维护资料二减速电机的安装调整减速电机是SEW减速机的重要组成部分，对于减速电机的安装调整关系到整个减速机的正常运行和使用寿命。
下面是关于减速电机的安装调整的一些维护资料。
一、安装前的准备工作1.确认减速电机的型号和规格，与减速机的型号和规格相匹配。
2.准备好安装所需的工具和辅助设备，如扳手、千斤顶、托盘等。
3.确认安装位置和安装方式，根据实际情况选择悬挂式、基础式或底座式安装。
二、安装步骤1.将减速电机放置在安装位置上，检查电机和减速机之间的轴承端面的平行度和垂直度，必要时进行调整。
2.使用千斤顶等辅助设备将减速电机悬挂在减速机上，注意保持电机与减速机的同轴度。
3.按照电机的安装标准孔尺寸和安装孔的位置要求，用螺栓将电机固定在减速机上。
注意螺栓的紧固力要均匀，并且不能过紧，以免损坏电机和减速机。
4.安装好电机后，检查电机和减速机之间的轴向间隙和螺栓的紧固度。
三、调整工作1.接通电源，启动减速电机，检查电机的运行方向是否正确。
2.根据实际需要调整电机的速度和转矩，可以通过调整减速机上的齿轮比和电机的电压来实现。
3.观察电机的运行状态和温度，确保其运行平稳、无异常振动和过热现象。
4.检查电机的润滑情况，确保油位充足，润滑脂是否均匀分布。
四、安全注意事项1.在安装和调试过程中，必须切断电源以防止意外伤害。
2.电机在运行时会产生较高的温度，为了防止烫伤，请勿触摸电机外壳。
3.严禁将手指等物体伸入电机内部，以防被夹伤。
4.定期检查电机的电缆、接线盒等部件，确保其正常工作和安全使用。
1.SEW减速机的标识
Driving the world
SEW 大型减速机培训资料
减速机的标识
加注润滑油位置
减速机加 注润滑油 的标识
减速机 加注润 滑油位 置
减速机铭 牌
Driving the world
SEW 大型减速机培训资料
减速机的标识
放油位置
减速机放 油的标识
放油阀
Driving the world
SEW 大型减速机培训资料
Driving the world
SEW 大型减速机培训资料
减速机的标识
高速轴加润滑脂位置
加注润滑 脂的标识
加注润滑脂位 一般每4个 置,一般每 个 一般每 月加注一次
Driving the world
SEW 大型减速机培训资料
减速机的标识
低速轴加润滑脂位置
加注润滑 脂的标识
加注润滑脂 位置,一般每 位置 一般每 4个月加注一 个月加注一 次.
减速机的标识
安全警示标识
Driving the world
SEW 大型减速机培训资料
减速机的标识
减速机包装箱标识
叉车举升位置
叉车举升位置
Driving the world
SEW 大型减速机培训资料
减速机的标识
Compact 减速机标识说明
Driving the world
SEW 大型减速机培训资料
减速机的标识
油尺和透气阀
油尺标识
油尺上限 油尺位置
透气阀安装位置
Driving the world
SEW 大型减速机培训资料
减速机的标识
高速轴加注润滑脂位置
高速轴加注 润滑脂的标 识
减速机铭牌
SEW减速机的使用维护
考虑到工作环境对减速机的影响，如温度、湿度、粉尘、腐蚀等，选择适合特定 工作环境的减速机型号。
详细描述
根据工作环境的恶劣程度，选择具有相应防护等级和材料耐受性的减速机。例如 ，对于高温环境，应选择耐高温的减速机；对于腐蚀环境，应选择具有防腐涂层 或防腐材料的减速机。
06
减速机的发展趋势与未来展望
紧固件检查
定期检查紧固件是否松动，如 螺栓、螺母等，确保传动系统
稳定。
轴承检查
检查轴承是否磨损、损坏，及 时更换或修复，保证传动精度
。
异常声音与振动
注意倾听减速机运行时的声音 ，观察是否有异常振动，如有
异常及时处理。
03
减速机的维护保养
定期润滑保养
定期检查减速机润滑 系统，确保润滑油充 足且清洁。
齿轮减速机具有高传动效率、高承载 能力、运转平稳等优点，适用于大扭 矩、低转速的传动场合。
行星齿轮减速机具有高传动效率、结 构紧凑、传动比范围广等优点，适用 于需要实现多级减速的传动场合。
减速机在工业中的应用
01
减速机在工业中广泛应用于各种 机械设备，如包装机械、印刷机 械、纺织机械等。
02
通过使用减速机，可以实现机械 设备的高效、稳定运转，提高生 产效率和产品质量。
操作规程与安全防护
操作规程
遵循减速机的操作规程， 避免超载、过载和异常操 作，以免损坏减速机。
安全防护
确保减速机周围有安全防 护装置，如防护罩、安全 栏等，防止意外伤害。
定期检查
定期对减速机进行检查， 包括润滑、紧固件、轴承 等，确保设备处于良好状 态。
日常检查与维护
01
02
03
04
润滑管理
SEW减速机选型
7
2) 动态功率：
旋转运动： P＝
JT×nT2
91200×tA×η
P－Kw，计算动功率 JT－Kg·m2，转动惯量 nT－rpm，转动速度 tA －s，起动时间
线性运动：惯性力F=ma；m－Kg，质量；a－m/s2，起动加速度
2. 确定电机功率时除根据理论计算结果外，还须考虑以下几方面：
电机的工作制，S1,S2,S3,S4, …。短时工作制时可考虑电机能增大功率使用，而频繁起、 制动电机则要考虑电机的热功率。--电机技术手册P530
3. 影响电机功率的几种因素：
环境温度，＞40°C 海拨高度，＞1000米 电机须降功率使用
温度
高度
工作场所电压下的影响；变频调速的影响；传动机构传动效率的影响，以其一些其 他因素的影响。
减速器通常是按恒转矩和只有少量起、停的情况设计的。若不属于这种 情况，就必须将计算出的理论输出转矩或输出功率乘以使用系数。这个使用 系数取决于停止／起动频率、负载的变化次数，惯性加速系数和每日运行时 间。选型时，减速器的许用输出转矩必须大于或等于计算转矩。
几个需要注意的常识性问题
按需要选取附件或特殊要求
● 扭矩臂安装形式 ● 耐高温、双油封 ● 制动器（可选择手动释放、制动扭矩） ● 冷却方式(IC411、IC410）
普通的冷却形式（IC411）； 强制冷风扇（IC410） ● 根据控制方式和安装形式选取编码器 ● 高惯量风扇或特殊飞轮 ● 电机后出轴 ● PTC热敏电阻（TF）保护或双金属开关（TH）的保护 ● 防护等级、绝缘等级、防腐要求 ● 其他
选择合适的制动力矩有时非常重要
起重机的大、小车运行机构。 频繁起制、动的大惯量传动系统。 高速高惯性负载的制动。
SEW减速机选型与使用

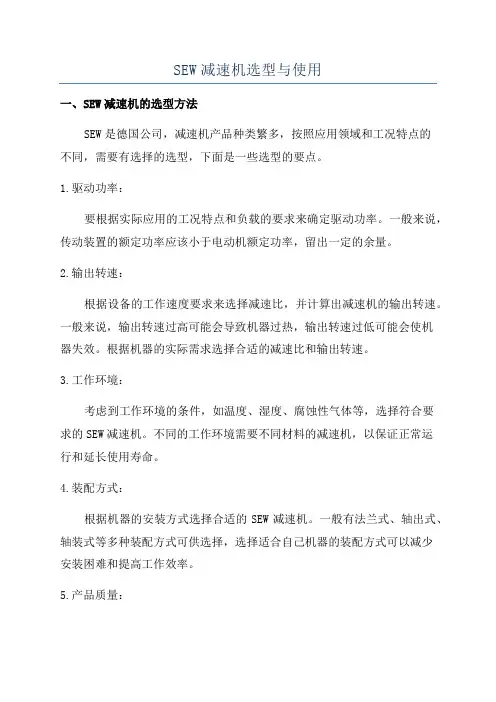

SEW减速机选型与使用一、SEW减速机的选型方法SEW是德国公司，减速机产品种类繁多，按照应用领域和工况特点的不同，需要有选择的选型，下面是一些选型的要点。
1.驱动功率：要根据实际应用的工况特点和负载的要求来确定驱动功率。
一般来说，传动装置的额定功率应该小于电动机额定功率，留出一定的余量。
2.输出转速：根据设备的工作速度要求来选择减速比，并计算出减速机的输出转速。
一般来说，输出转速过高可能会导致机器过热，输出转速过低可能会使机器失效。
根据机器的实际需求选择合适的减速比和输出转速。
3.工作环境：考虑到工作环境的条件，如温度、湿度、腐蚀性气体等，选择符合要求的SEW减速机。
不同的工作环境需要不同材料的减速机，以保证正常运行和延长使用寿命。
4.装配方式：根据机器的安装方式选择合适的SEW减速机。
一般有法兰式、轴出式、轴装式等多种装配方式可供选择，选择适合自己机器的装配方式可以减少安装困难和提高工作效率。
5.产品质量：选择具有高品质和可靠性的SEW减速机，可以确保机器的长期稳定运行。
询问产品的认证和检测报告，并考虑售后服务质量。
二、SEW减速机的使用方法1.安装调试：安装SEW减速机时要确保各个零件的准确安装和合理配合，保证装配精度和润滑状态。
同时，对减速机进行调试，确保其正常运行并检查是否有异常声响、温度过高等现象。
2.润滑和保养：定期给SEW减速机进行润滑和保养是保持其正常运行的关键。
根据生产工况和使用频率，合理选择润滑油的种类和使用周期，定期检查润滑油的油位和质量，并更换或补充润滑油。
3.清洁和防腐：定期清洁SEW减速机表面的灰尘和杂物，保持减速机的外观清洁。
对于在特殊环境下工作的减速机，还需要采取防腐措施，防止腐蚀和氧化。
4.异常处理：如果SEW减速机出现异常情况，如噪音、震动、温度升高等，及时停机检查，找出并解决故障的原因。
需要注意的是，对于一些需要停机冷却的故障，不能强行开机运行，以免造成更大的损坏。
SEW减速电机安装维护常识
SEW 减速机型号简介R系列——同轴斜齿轮减速电机F系列——平行轴斜齿轮减速电机K系列——垂直轴斜齿轮-伞齿轮减速电机S系列——垂直轴斜齿轮-蜗轮蜗杆减速电机W系列——垂直轴螺旋平面减速电机R系列F系列K系列S系列W系列Torque Range kNm640606501200CompactM Series CN SeriesQuatroHighLowC u s t o m i z a t i o n N e e dGeared Motors减速机构造原理示意图-1 R系列—同轴斜齿轮减速电机减速机构造原理示意图-2 F系列—平行轴斜齿轮减速电机减速机构造原理示意图-3K系列—垂直轴斜齿轮-伞齿轮减速电机可选安装形式代号含义：A——单键空心轴H——缩紧盘空心轴V——花键空心轴（DIN5480）F——法兰安装M——带加长轴承箱/T——扭矩臂安装/G——橡胶缓冲垫B——地脚安装Z——B14法兰安装SEW电机型号电机型号附加选项含义减速电机型号举例减速电机铭牌举例：电机铭牌举例：安装前准备工作安装前的拆箱检查和安装准备开箱前请查看包装箱是否完好开箱后请查看减速电机及其附件的型号、数量是否与装箱单一致，是否有相关使用维护手册、技术资料安装前请检查铭牌参数是否与设计要求（安装工程图纸）一致型号、速比、安装位置、特殊要求等安装前请仔细阅读相关使用维护手册重点检查减速机上的红油堵/可视油镜及透气阀的位置和状态油位堵头与透气阀的结构透气阀油位显示的堵头油镜油位堵头与透气阀的结构安装、使用和维护——透气阀要求1为什么需要透气阀?¾减速机运转造成压力升高,采用限压阀(0.12MPa）透气减压阀的原理透气减压阀即单向阀,减速箱及电机油封通常最大可以承受0.15 Mpa压力 透气减压阀安装的位置总是安装在减速机较高部位透气减压阀的使用透气减压阀使用方法如右图安装、使用和维护——透气阀要求2◆运输过程中为防止透气阀由于外界因素引起漏油采用橡胶紧固件密封◆减速机运转前应拆掉橡胶紧固件透气减压阀错误使用后果（未除去橡胶密封件）减速箱体输出轴油封漏油通常可以不必维修减速机箱体与电机联接法兰漏油必须进行维修电机定子进油必须进行维修实心轴装皮带轮、齿轮、链轮、轴套、联轴器等输出元件的注意事项装各种输出元件时，谨防接触腐蚀，避免造成拆卸困难如:注意装配时的润滑剂安装前应检测轴、孔的配合公差各输出元件采用正确的安装方法可以避免产生附加的径向载荷及轴向力,安装精度应该严格按照相关标准执行。
SEW减速机说明书
06
减速机选型与参数
选型指南
根据应用需求选择合适的 减速机类型
例如，对于需要高扭矩和低速 的应用，可以选择蜗轮蜗杆减 速机；对于需要高速和较小扭 矩的应用，可以选择齿轮减速 机。
确定减速机的减速比
减速比应根据应用需求和电机 转速进行选择，以满足系统的 动力和速度要求。
考虑减速机的传动效率和 精度
检查减速机
确认减速机外观完好，无损坏，附件齐全。
固定与连接
按照说明书要求，将减速机固定在基座上， 并连接电源和输出轴等部件。
调试流程
空载试运行
在减速机未加载任何负载的情况下，启 动电机，观察减速机的运行情况，确保
无异常噪音和振动。
调整与优化
根据需要调整减速机的参数，如输入 输出转速、转矩等，以达到最佳的工
SEW减速机说明书
• 产品概述 • 减速机结构 • 减速机工作原理 • 减速机安装与调试 • 减速机维护与保养 • 减速机选型与参数
01
产品概述
产品简介
减速机是一种动力传输装置，通过降 低电机转速，实现高扭矩输出，广泛 应用于各种工业领域。
SEW减速机是德国SEW集团生产的减 速机品牌，以其高效、稳定、可靠的 性能著称，被广泛应用于各个行业。
纺织机械
在纺织机械领域，SEW减速机 可用于各种纺织设备的动力传
输，如织布机、纺纱机等。
02
减速机结构
齿轮结构
01
02
03
齿轮材料
SEW减速机的齿轮采用高 强度合金钢，经过精密的 锻造和热处理，具有高硬 度和耐磨损性能。
齿轮精度
齿轮的加工精度高，啮合 齿廓表面光滑，运动平稳， 传动效率高，噪音低。
产品特点
德国SEW电机不同系列说明及主要参数
德国SEW电机不同系列说明及主要参数德国SEW电机减速机系列说明1、R系列斜齿轮减速电机齿轮传动效率最高达98%,振动小，噪音低实心轴，法兰或地脚安装，可作为多级减速箱的输入级部分输出转速: 0.05 - 1829rpm输出转矩/功率: 50 - 18,000 Nm/ 0.12 - 160 kW机座号: R17/R27/R37/R47/R57/R67/R77/R87/R97/R107/R137/R147/R16 7 2、F系列平行轴斜齿轮减速电机外形简洁、纤细, 空心轴或实心轴，法兰、地脚或扭矩臂安装传动效率最高达98%，低振动，低噪音输出转速: 0.1 - 752 rpm输出转矩/功率: 130 - 18,000 Nm/ 0.12 - 200 kW机座号: F27/F37/F47/F47/F57/F67/F77/F87/F97/F107/F127/F1573、K系列斜齿轮-伞齿轮减速电机三级斜齿轮-锥齿轮输出扭矩大，空心轴或实心轴，法兰、地脚或扭矩臂安装传动效率最高达98%，体积小、重量轻，低振动，低噪音输出转速: 0.1 - 522 rpm输出转矩/功率: 200 - 50,000 Nm/ 0.12 - 200 kW机座号: K37/K37/K47/K47/K57/K67/K77/K87/K97/K107/K127/F157/K16 74、S系列斜齿轮-蜗轮蜗杆减速电机二级斜齿轮-蜗轮蜗杆，空心轴或实心轴，法兰、地脚或扭矩臂安装传动效率最高达93%，体积小、重量轻，低噪音,运行平稳输出转速: 0.1 - 397 rpm输出转矩/功率: 70 - 4,200 Nm/0.12 - 22 kW机座号: S37/S47/S57/S67/S77/S875、W系列SPIROPLAN螺旋面伞齿轮减速电机单级平面螺旋齿轮传动，结构特别紧凑，齿轮免维护，终身润滑输出转速: 8 - 329 rpm输出转矩/功率: 40 - 70Nm/0.12 – 1.1 kW机座号: W10/W20/W30VARIBLOC和VARIMOT机械无级调速减速电机。
SEW减速机选型知识简介
确定合适的电机功率。
使用系数fB。
径向力的校核。 选择合适的制动力矩有时非常重要。 几个需要注意的常识性问题。
1.
电机功率的计算
1)
线性运动：
F×V P＝ 1000η M× n P＝ 9550η
旋转运动：
2)
旋转运动：
JT×nT2 P＝ 91200×tA×η
5.
编码器安装附件 ES· · A 扩展轴安装
EV1A
6. 编码器 / AV1Y
实心轴安装托架
绝对值编码器，MPS和sin/cos信号，24VDC电源
/ ES· · T
/ ES· · S / ES· · R / ES· · C / EV1T / EV1S / EV1R / EV1C / NV1· · / NV2· ·
介质类型：G ，D 3. 高海拨
4. 高输入转速
防腐漆，加STH，加BMH。
电机降功率使用，考虑是否低温和高湿度情况。 防爆内别：p（加压）， d（隔爆）， e(增安)， n(保护)， nA(无火花)
防爆等级：IIA（d>=0.9mm），IIB(0.9mm>D>=0.5mm)，IIC(D<0.5mm)。 ＞2500rpm(107机座号>1500rpm)，温升高。
特殊情况
对K和S系列,M1安装前面连接 时,许用径向载荷为选型表中 的50% 对K167和K187在M1~M4,安装 与安装示例不一时,许用径向 载荷为选型表中的50% 对R..F减速电机,当通过法兰 安装时,许用径向载荷为选型 表中的50%
更高许用载荷 安装重载轴承或精确考虑受力作用角和旋转方向
径向力的校核
SEW工业减速机基本产品介绍及应用
在印刷机械的印刷机中，SEW工业减速机提供稳定、可靠的传动动力，确保印刷机的 正常运行和印刷品的质量。
切纸机
减速机也用于印刷机械的切纸机中，控制切纸机的运动速度和精度，确保纸张切割的准 确无误。
04 案例分析
案例一：某工厂自动化生产线应用
总结词
高效稳定、降低能耗
VS
详细描述
某工厂在自动化生产线中采用了SEW工 业减速机，实现了高效稳定的传动，提高 了生产效率。同时，减速机的合理使用也 有效降低了能耗，节约了生产成本。
贴标机
减速机也用于包装机械的贴标机中，控制贴标机的运动速度和精度，确保标签粘贴的准确无误。
纺织机械
织布机
在纺织机械的织布机中，SEW工业减速机提供稳定、可靠的传动动力，确保织布机的正常运转和织物 的质量。
纺纱机
减速机也用于纺织机械的纺纱机中，控制纺纱机的转速和运动轨迹，提高纺纱效率和产品质量。
印刷机械
绿色环保与可持续发展
节能减排
通过提高减速机效率，降 低能源消耗和排放，符合 绿色环保的要求。
可再生材料
研究并采用可再生材料制 造减速机，减少对有限资 源的依赖。
循环经济
优化减速机设计和制造过 程，实现资源的循环利用， 促进可持续发展。
THANKS
模块化
设计标准化的模块，便于 用户根据需求进行组合， 降低定制成本和交货时间。
应用领域拓展
新能源产业
随着新能源产业的快速发展，减速机在风力发电、 太阳能等领域的应用将进一步拓展。
智能制造
适应智能制造的需求，减速机在自动化生产线、 机器人等领域的应用将更加广泛。
环保设备
在环保设备领域，如垃圾处理、污水处理等，减 速机将发挥重要作用。
SEW减速电机安装使用维护
其他常见故障类型总结
电机过热
可能是由于负载过重、散热不良或电源电压过高等原因导致的。应 减轻负载、改善散热条件或调整电源电压等措施来解决问题。
噪音过大
可能是由于轴承损坏、齿轮磨损或安装不当等原因引起的。应检查 并更换损坏的轴承或齿轮，重新安装并调整电机以消除噪音。
漏油现象
可能是由于密封件老化、油封破损或紧固螺栓松动等原因造成的。应 更换密封件或油封，并紧固螺栓以防止漏油现象的发生。
定制化服务
根据用户的特殊需求，SEW减速电机可提供定制化的输出形 式，确保与用户的设备完美匹配。
可靠性高，寿命长
高可靠性
SEW减速电机经过严格的质量控制和 耐久性测试，确保在各种恶劣环境下 都能稳定运行，减少故障率。
长寿命
优质的材料和先进的制造工艺使得 SEW减速电机具有长寿命的特点，降 低了用户的维护成本和更换频率。
减速机构检查
检查减速机构的齿轮、轴承等 部件是否磨损严重，有无异常 噪音或振动。
电机运行检查
启动电机，观察其运行是否平 稳，有无异常噪音、振动或温
升过高现象。
定期保养计划制定和执行
制定保养计划
根据电机的使用频率、负载情况以及 环境条件等因素，制定合理的定期保 养计划。
清洁维护
定期清理电机表面的灰尘、油污等杂 质，保持电机清洁干燥。
启动操作
接通电源，按下启动按钮 ，使电机缓慢启动，避免 突然冲击。
停止操作
按下停止按钮，切断电源 ，待电机完全停止后再进 行其他操作。
运行过程中监控要点
01
监听电机声音
正常运转的电机声音应平稳、无杂音，如有异常声音应立即停机检查。
02
观察电机温度
电机运行过程中会产生一定热量，但温度过高可能会影响电机性能，甚
SEW减速机培训资料幻灯片
Driving the world
Basic product training , SEW Industrial Gears
9
带空气冷却的压力润滑系统
SEW-IG /JIM KAN / 17.12.02
Driving the world
Basic product training , SEW Industrial Gears
2、安装
2.1 油和水的连接
油管路的连接尺寸总是比水管路的大。在板式 冷却器中油和水的管路是按流向反方向连接。 图1.
SEW-IG /JIM KAN / 17.12.02
2.2 安装位置
板式冷却器可以以任何位置安装，但在安装时 必须考虑在检修和冷的条件下水的排放。
2.3 安装
所有的板式冷却器都用夹子在冷却器的四周固 定。大的冷却器（型号： P35 ， P45 ， P50 ）配 备了固定螺栓。除了螺栓外，夹子也必须用。为了 减少冷却器振动和受力，管路系统也必须安装固定
SEW-IG /JIM KAN / 17.12.02
3/4-16 UNF
19
1、功能
压差值小于指示压力值 N.C. 管路内油流正常 N.O. 管路内油流不正常 压差值大于指示压力值 N.O. 管路内油流正常 N.C. 管路内油流不正常
2、技术参数
最大工作压力： 420 bar 最大压差压力： 210 bar 工作温度范围： -20℃~+85 ℃ 壳体材料： 黄铜 油封材料： NBR （腈） 连接螺纹： / - 16UNF 压差： 1.0 ± 0.1 bar 防护等级： IP65 接触器： DIN43650
SEW-IG /JIM KAN / 17.12.02
SEW减速电机安装维护常识
SEW 减速机型号简介R系列——同轴斜齿轮减速电机F系列——平行轴斜齿轮减速电机K系列——垂直轴斜齿轮-伞齿轮减速电机S系列——垂直轴斜齿轮-蜗轮蜗杆减速电机W系列——垂直轴螺旋平面减速电机R系列F系列K系列S系列W系列Torque Range kNm640606501200CompactM Series CN SeriesQuatroHighLowC u s t o m i z a t i o n N e e dGeared Motors减速机构造原理示意图-1 R系列—同轴斜齿轮减速电机减速机构造原理示意图-2 F系列—平行轴斜齿轮减速电机减速机构造原理示意图-3K系列—垂直轴斜齿轮-伞齿轮减速电机可选安装形式代号含义：A——单键空心轴H——缩紧盘空心轴V——花键空心轴（DIN5480）F——法兰安装M——带加长轴承箱/T——扭矩臂安装/G——橡胶缓冲垫B——地脚安装Z——B14法兰安装SEW电机型号电机型号附加选项含义减速电机型号举例减速电机铭牌举例：电机铭牌举例：安装前准备工作安装前的拆箱检查和安装准备开箱前请查看包装箱是否完好开箱后请查看减速电机及其附件的型号、数量是否与装箱单一致，是否有相关使用维护手册、技术资料安装前请检查铭牌参数是否与设计要求（安装工程图纸）一致型号、速比、安装位置、特殊要求等安装前请仔细阅读相关使用维护手册重点检查减速机上的红油堵/可视油镜及透气阀的位置和状态油位堵头与透气阀的结构透气阀油位显示的堵头油镜油位堵头与透气阀的结构安装、使用和维护——透气阀要求1为什么需要透气阀?¾减速机运转造成压力升高,采用限压阀(0.12MPa）透气减压阀的原理透气减压阀即单向阀,减速箱及电机油封通常最大可以承受0.15 Mpa压力 透气减压阀安装的位置总是安装在减速机较高部位透气减压阀的使用透气减压阀使用方法如右图安装、使用和维护——透气阀要求2◆运输过程中为防止透气阀由于外界因素引起漏油采用橡胶紧固件密封◆减速机运转前应拆掉橡胶紧固件透气减压阀错误使用后果（未除去橡胶密封件）减速箱体输出轴油封漏油通常可以不必维修减速机箱体与电机联接法兰漏油必须进行维修电机定子进油必须进行维修实心轴装皮带轮、齿轮、链轮、轴套、联轴器等输出元件的注意事项装各种输出元件时，谨防接触腐蚀，避免造成拆卸困难如:注意装配时的润滑剂安装前应检测轴、孔的配合公差各输出元件采用正确的安装方法可以避免产生附加的径向载荷及轴向力,安装精度应该严格按照相关标准执行。
SEW减速机的使用维护
SEW减速机的使用维护一、使用准备工作1.在使用SEW减速机前，首先要检查减速机是否符合要求。
包括检查外观是否完好，零部件是否松动或损坏等。
2.对于新安装的SEW减速机，应首先给予润滑油，确保减速机的正常运行。
润滑油应根据减速机的型号和使用环境来选择。
3.在使用减速机前，还需检查传动系统是否安装正确，各零部件是否牢固，传动连接是否松动等。
二、使用注意事项1.在使用过程中，要随时观察减速机的运行状态。
如有异常，应立即停机检修。
2.注意减速机的使用环境，尽量避免尘土、水汽等杂质进入减速机内部。
3.在运行过程中，如果发现减速机有振动、噪音等异常现象，应及时停机检查，以确保设备的安全运行。
4.避免长时间连续使用减速机，尽量给机器留有冷却时间，以免因过热损坏零部件。
5.运行中，不得随意改变减速机的工作条件，不得超负荷使用减速机，以防过载损坏设备。
三、保养维护工作1.定期对SEW减速机进行检查，例如每月检查一次。
主要检查减速机的润滑状况、零部件的磨损情况等。
2.定期更换润滑油，以保证减速机的正常运行。
更换润滑油的周期应根据具体使用情况而定，并按照说明书中的要求来选择和更换润滑剂。
3.定期清洁减速机外部，保持减速机的清洁。
避免尘土等杂质进入减速机内部。
4.对减速机的关键零部件进行定期检修或更换，以保证设备的正常运行。
例如轴承、齿轮等。
5.对于长期不使用的减速机，应注意将其进行适当保护。
如进行涂油处理，防止零部件氧化。
综上所述，SEW减速机的使用和维护对于设备的正常运行和使用寿命具有重要影响。
正确使用和维护减速机，延长其使用寿命，提高设备运行效率，也可以减少设备故障和停机时间，降低了生产成本，提高了生产效益。
因此，每个使用者都应该重视对SEW减速机的使用和维护工作。
SEW煤矿减速机介绍
22
谢谢大家！
SEW-EURODRIVE (Tianjin) Co., Ltd.
Driving the world
SEW减速机的技术特点和优势
1
SEW减速机产品范围
Q系列行星 CN 系列
M 系列
Compact系列 SEW 减速电机
6
SEW-EURODRIVE (Tianjin) Co., Ltd.
40
扭矩范围 kNm
60
500
1200
Driving the world
2
SEW 大型工业减速器
齿轮材料：17CrNiMo6 齿轮钢 齿轮精度： DIN 3962 6级 箱体材料：GG20、GGG40、焊接箱体
主机厂：煤炭科学研究总院上海分院 减速机型号： 3C710NE 减速机参数： 电机功率：1850KW 输入转速：1500rpm
速
比：25.269
额定功率：3729KW 使用系数：2.02
SEW-EURODRIVE (Tianjin) Co., Ltd.
Driving the world
SEW在中国煤矿的重大业绩
SEW减速机的技术特点和优势
3
SEW CN(ML)系列大型减速机
采用欧洲硬齿面减速机技术标准 技术先进，效率高，可靠性高，运行噪音低 广泛应用于港口机械主起升、重型皮带机、大型搅拌设备 可根据客户要求进行非标设计 可选择单或双输入、输出轴端，底脚安装、法兰安装、轴 装型或三点支撑式 传动比范围大，分级细 输出转矩：650KNm
SEW-EURODRIVE (Tianjin) Co., Ltd.
Driving the world
SEW减速机各系列介绍
K系列斜齿轮伞齿轮减速机
K系列三级传动斜齿-伞齿/斜齿减速电机具有高效率和高 寿命。备有地脚安装、法兰安装和轴装形式。 K...R低齿隙系列在特定的速比范围内，且当圆周齿隙 ≤10‘时，扭矩范围为：200至8000Nm。 K1)系列 输出转速 0.1... 522 rpm 输出扭矩 高至 50000 Nm 电机功率范围 0.12... 200 KW
RX1)系列同轴式减速机
SEW 同轴式减速电机性能卓越，尤其以机械效率高和传 动耐久性见长。 斜齿轮减速机和减速电机单级 RX 系列和二、三级 R 系列 可承受较高的径向载荷。 地脚安装、法兰安装和减速机同时带有法兰地脚。 可提供搅拌专用的带加长轴承室的 RM 系列减速电机。 输出速度 114… 1829 rpm 输出扭矩 ≤830 Nm 电机功率范围 0.12 … 45 KW
低齿隙斜齿轮-伞齿轮减速机和减速 电机
两级低齿隙斜齿轮 -伞齿轮减速机和减速电机的BSF型为 法兰安装实心轴输出、BSBF型为法兰传动型、BSHF型 为法兰安装空心轴带锁紧盘、BSKF为法兰安装实心轴带 键。 BSF/BSBF/BSKF/BSHF减速系列 两极速比范围 3/4/6/8/10/12/15/20/25/30/35/40 输出扭矩 高至 1500Nm 圆周齿隙 <6'或<3'
VARIBLOC®皮带轮无级调速减速电 机
VARIBLOC®皮带轮无级调速减速电机的功率最高可到 45kW。速度调整范围有：1：4，1：6和1：8。U型或Z型 的与减速机的组合形式，使产品具有了多重特点，能应用 于许多类型的机械设备。
VARIBLOC® VU/VZ01 VU/VZ11 VU/VZ21 VU/VZ31 VU/VZ41 VU51 VU6 许用最大 电机功率 0.75 kw 1.5 kw 3 kw 5.5 kw 11 kw 22 kw 45 kw 组合方式 U+Z U+Z U+Z U+Z U+Z U U 最大调整范围 通风式 封闭式 1：6 — 1：8 1 ：6 1：8 1 ：6 1：8 1 ：6 1：6 1 ：4 1 ：6 — 1 ：4 —
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
. 一K系列斜齿轮-锥齿轮减速电机直交轴减速电机3级传动
KA KF
K系列三级斜－伞－斜齿轮减速电机具有高双转矩效率与高寿命齿轮。
备有底脚安装、法兰安装和轴装型式。
SEW斜齿轮-锥齿轮减速器由三级斜齿轮组成，依次为输入端的斜齿轮，锥齿轮级和输出端的斜齿轮级。
共有12种规格的斜齿轮-锥齿轮轴减速电机，转矩200——50000Nm。
电动机最大的输出功率200KW。
传动比从5.36——32625。
SEW底脚安装斜齿轮——锥齿轮减速器有两个机加工的底脚安装平面，有B5法兰和B14法兰可供选择，后者只与空心轴连接。
底脚安装结构和B5法兰安装结构用于空心轴和实心轴。
空心轴的标准结构是用平键、DIN5480花键或收缩盘连接。
使用系数：f B
输出轴及法兰尺寸公差
K系列型号表示法
K F 107 - R 77 DV -112 M - 4 / BMG /HF / TF 减速机类型结构形式规格号规格号电动机型号级数制动器手动释放装置
R系列增大速比减速机定子铁心长度代号电机热保护装置
K F 107 R 77 DV 112 M 4 /BMG/HF/TF
1、减速机类型：斜齿轮-锥齿轮减速机（R F K S W系列等）
2、结构形式： F 法兰安装
A 单键空心轴联接
V 渐开线花键空心轴联接
H 锁紧盘空心轴联接
无符号表示实心轴
X R系列减速机单级传动
3、减速机规格号：17～187
37、47、57、67、77、87、97、107、127 4、电动机型号：机座号100及以上为DV，
机座号100以下为DT
5、定子铁心长度代号：
D、K、N、S、M、ML、L
6、电动机级数：
2、4、6、8
12/2、8/2、6/2、4/2、8/4、6/4
7、制动器手动释放装置：
HF 带自锁
HR 不带自锁
F与R系列为2级或3级传动；
K系列全部为3级传动；
S系列全部为2级传动；
F/K/R/S系列选型表结构：
1.对于标准输出转速，根据电机的额定功率Pm选型
2.对于特殊低输出转速，通常采用多级减速电机，根据许用的最大输出扭矩Ma选型。
W系列选型表结构：
二S系列斜齿轮-蜗轮蜗杆减速电机直交轴减速电机2级传动
SEW蜗轮蜗杆减速器采用卧式或法兰安装时，可以提供一个或两个输出轴，也可采用一个带或者不带法兰的轴装方式。
空心轴上留有键槽，在空心轴安装的情况下，每个减速箱尺寸中允许有两个不同的孔径（SA37除外）。
如需要的话，也可选择收缩盘连接的方式。
在蜗轮蜗杆减速器输入端加装一个斜齿轮减速器，构成的多级减速器可获得非常低的输出速度。
三R系列斜齿轮减速电机直出轴减速电机2级或3级
SEW斜齿轮减速器可在任意位置卧式或法兰安装。
但卧式或法兰组合安装方式不适合用单级减速器RX…，两个斜齿轮减速箱和电机组合起来（多级减速器）可获得特别低的输出速度。
四F系列平行轴—斜齿轮减速电机直出轴减速电机2级或3级
SEW平行轴斜齿轮减速器由2级或3级斜齿轮组成，与减速比有关，装在相同的箱体内。
总共有10种规格的斜齿轮平行轴减速机，转距范围从200到18000Nm。
电动机最大的输出功率200KW。
底脚安装和B5法兰安装的减速器有空心轴和实心轴两种结构。
空心轴的标准结构是用平键、DIN5480花键或收缩盘连接。
.。
