第一部分汽车防盗器基础知识内容提要：第一部分主要讲述的是防盗器的知识、安装的方法、防盗器配线及判断方法、各种控制线触发判断方法。

本章目的：作为汽车用品的终端服务门面，要想赢得客户对我们的信任，最起码的一点，就是我们的店面服务人员要专业，本章主要讲述的是防盗器的基础知识，读完本章节后要知道防盗器的功能是什么？它的安装方法？防盗器配线、触发的判断方法？（这些都是提升我们专业技能的基础知识）第一章什么是汽车防盗器本章内容提要：1-1-1 什么是防盗器1-1-2 防盗器的功能1-1-3 安装防盗器的注意事项1-1-4 安装防盗器的程序1-1-5 安装工具与工艺1-1-6 安装防盗器的技术要求1-1-7 汽车防盗器的常见故障疑难解答1-1-8 单向防盗器安装时会出现的问题及解决方法1-1-9 双向防盗器安装时会出现的问题及解决方法一、什么是汽车防盗报警器？汽车防盗报警器就是安装在汽车内部的防盗装置，与汽车相关电路连接，可以锁止起动机供油或点火系统的电路，起到阻吓、防盗作用。

二、防盗器的主要功能？功能主要有：遥控开关汽车中控锁，增加车辆在起动之后踩刹车下锁，关匙之后开锁，开车门闪灯、阻吓、紧急呼救寻车、中控锁自动化，有必要时还可以防抢（选择性）。

三、安装汽车防盗器的注意事项。

1、首先拆装车辆时要认真仔细，并对各种车型结构要了解清楚，在无把握的情况下不可拆装，以免给客户造成损失。

2、对各种车型的电路要按规定方式科学查找，不可凭经验。

只查找与安装防盗器有关的线路，千万不要好奇。

严禁测试电脑线路和安全气囊、ABS线路。

3、因为很多车都带电脑会因断点火线造成电脑故障；刹车带助力的车型、方向盘带助力的车型，若断点火线（ON），在设定防抢时，会在30秒左右灭火，此时的车辆在高速时，熄火后车辆的刹车以及转向都很沉重或失效，将会给第三者造成重大伤害。

因此，建议断接起动马达线，不要断点火线。

4、当可断ON线的车型安装时（如化油器、柴油车类不带电脑的），30A断电器的小白线要接在ON线上，防盗器上输出负电的小黄线要接在断电器上的小黄线。

四、安装防盗器的程序1、先查验车辆的状况：如电瓶电压、水温表、机油表、大灯、小灯、转向灯、刹车灯、室内灯、气囊灯、ABS灯、SRS、天窗等。

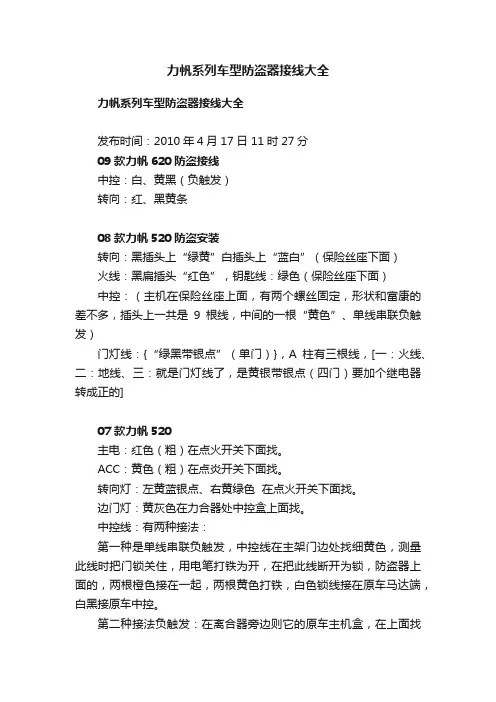

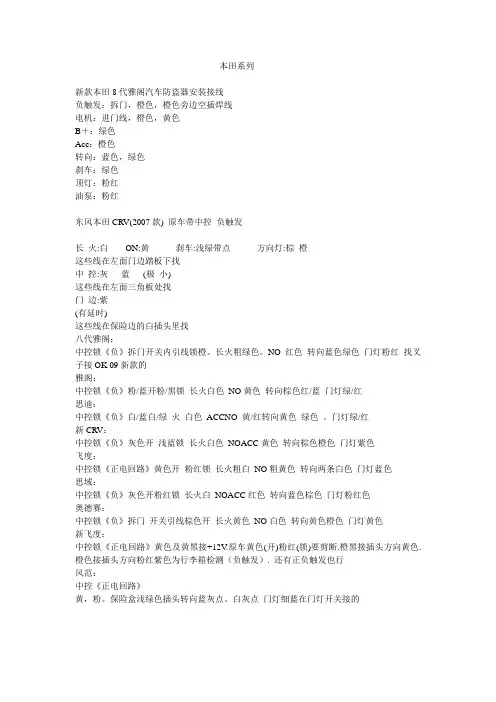

2、安装：查找要接的+12V常火线、负电（搭铁）、转向灯线、门边线、刹车线、起动马达线、中控线、开/关信号线等。

3、查接安装后必须要自检车辆全部功能是否正常，之后再把所拆下饰板件装回原样。

4、交车给车主：将遥控器上按键使用方法、功能一一介绍给用户，并做演示，让用户掌握使用，向用户强调如果车子被借出，归还后，要把遥控器清码和重新学习一次（看说明书）安全无忧。

5、说明书最后一页上的一页是供用户保留，为安装之后的售后服务凭单。

五、安装工具与工艺1、安装时需正确使用工具。

正确拆装车辆装饰板、车门及仪表盘（需要时）。

注意工具使用规格尺寸的正确，工具包括：不同规格的十字改锥、剥线钳、内梅花、内六角、剪钳等。

2、正确剥线、接线和缠线，根据线径粗细不同，将接线端外缘皮剥去25mm左右，剥皮时要注意内部铜线可能受伤或被剪断。

铜线应完好无损，线皮剥好后，将露出的铜线绕束扭紧在一起，用绝缘胶布缠好。

在搭接起动线或点火线时，剥线应长至30mm，线皮剥好后，先将铜线一分为二扭紧在一起。

然后将两条线的一分为二的部分分别扭紧在一起，再将它们合二为一扭紧用胶布缠好。

使用的胶布要符合电工标准，注意其绝缘性和有效期。

缠绕胶布时，要稍用点力将胶布稍稍拉长，然后缠绕。

这样缠好的胶布会自然的抢紧在搭接好的导线上。

这样的胶布不易松开，安全、牢固性较好。

缠绕常火线、起动线和ON线时，需按胶布的使用方法缠绕2次。

缠绕时胶布要有外延，，不得有铜线丝露出。

断电继电器下的几条粗线，接好后不要用胶布大面积长长的将几条粗线缠绑在一起，否则不易散热，易出危险。

3、应注意正确使用试电笔和万用表等仪器、仪表。

注意万用表的档位设置正确。
