结构识图与钢筋算量模块1 钢筋工程量计算依据
钢筋工程量计算-(1)
4、箍筋的长度
箍筋的末端应作弯钩，弯钩形式应符合设计要求。当设 计无具体要求时，用Ⅰ级钢筋或低碳钢丝制作的箍筋，其弯 钩的弯曲直径D不应大于受力钢筋直径，且不小于箍筋直径 的2.5倍；弯钩的平直部分长度，一般结构的，不宜小于箍 筋直径的5倍；有抗震要求的结构构件箍筋弯钩的平直部分 长度不应小于箍筋直径的10倍。
1、跨数按柱网轴线计算(两相邻柱轴线之间为一跨) 2、(xxA)为一端有悬挑， (xxB)为两端有悬挑，悬挑不计 入跨数；
3、板带厚注写为h=xxx； 4、板带宽注写为b=xxx； 5、当无梁楼盖整体厚度和板带宽度已在图中注明时，此项 可不注；
箍筋
1、箍筋系选注内容，当柱上板带设计为 暗梁时才注，注写内容包括钢筋级别、直 径、间距与肢数(写在括号内)；
2、X向贯通纵筋以X打头，Y向贯通纵筋以Y打 头，两向贯通纵筋配置相同时以X&Y打头；
3、当为单向板时，另一向贯通的分布筋可不必 注写，而在图中统一注明；
4、当在某些板内配置有构造钢筋时，则X向以 Xc，Y向以Yc打头注写(例如：纯悬挑板的下部)；
5、当Y向采用放射配筋时，设计者应注明配筋 间距的度量位置；
2. 450×450 Y300×200 3. 300×600/400 4. 20ф10@150（4）/200（2） 5. 2ф22+（4ф18） 6. 3ф25；3ф22
7. N6ф20 8. （-0.100）
9. 6ф20 4/2 10. 2ф22+2ф20 11. 6ф25 2（-2）/4
1.贯通筋指贯通整根梁，只能是同种直径钢筋搭接（或其他连 接）。
有梁板配筋原位示例
1、LB5 h=110 B：xΦ12@120;yΦ12@110
总结钢筋工程量基本计算规则及公式

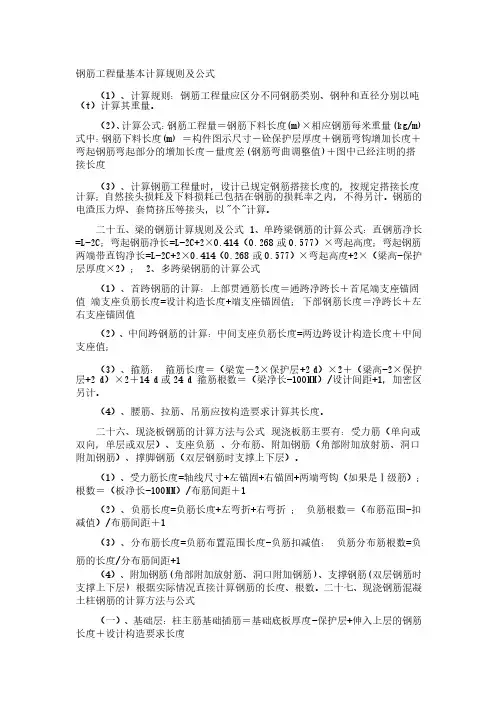

钢筋工程量基本计算规则及公式钢筋工程量基本计算规则及公式（1）、计算规则：钢筋工程量应区分不同钢筋类别、钢种和直径分别以吨（t ）计算其重量。
）计算其重量。
（2）、计算公式：钢筋工程量＝钢筋下料长度(m)×相应钢筋每米重量(kg/m) 式中：钢筋下料长度钢筋下料长度(m) (m) (m) ＝构件图示尺寸－砼保护层厚度＋钢筋弯钩增加长度＋＝构件图示尺寸－砼保护层厚度＋钢筋弯钩增加长度＋弯起钢筋弯起部分的增加长度－量度差(钢筋弯曲调整值钢筋弯曲调整值))＋图中已经注明的搭接长度接长度（3）、计算钢筋工程量时，设计已规定钢筋搭接长度的，按规定搭接长度计算；计算；自然接头损耗及下料损耗已包括在钢筋的损耗率之内，自然接头损耗及下料损耗已包括在钢筋的损耗率之内，自然接头损耗及下料损耗已包括在钢筋的损耗率之内，不得另计。
不得另计。
不得另计。
钢筋的钢筋的电渣压力焊、套筒挤压等接头，以电渣压力焊、套筒挤压等接头，以""个"计算。
计算。
二十五、二十五、梁的钢筋计算规则及公式梁的钢筋计算规则及公式梁的钢筋计算规则及公式 1 1 1、、单跨梁钢筋的计算公式：单跨梁钢筋的计算公式：直钢筋净长直钢筋净长=L-2C =L-2C；弯起钢筋净长；弯起钢筋净长；弯起钢筋净长=L-=L-=L-2C+2×0.414（2C+2×0.414（2C+2×0.414（0.2680.268或0.5770.577）×弯起高度；弯起钢筋）×弯起高度；弯起钢筋两端带直钩净长两端带直钩净长=L-=L-=L-2C+2×0.4142C+2×0.4142C+2×0.414（（0.268或0.5770.577））×弯起高度+2××弯起高度+2×（梁高（梁高（梁高--保护层厚度×2）；层厚度×2）； 2 2 2、多跨梁钢筋的计算公式、多跨梁钢筋的计算公式、多跨梁钢筋的计算公式（1）、首跨钢筋的计算：上部贯通筋长度＝通跨净跨长＋首尾端支座锚固值 端支座负筋长度端支座负筋长度==设计构造长度设计构造长度++端支座锚固值；下部钢筋长度＝净跨长＋左右支座锚固值右支座锚固值（2）、中间跨钢筋的计算：中间跨钢筋的计算：中间支座负筋长度中间支座负筋长度中间支座负筋长度==两边跨设计构造长度＋中间支座值；支座值；（3）、箍筋：）、箍筋： 箍筋长度＝（梁宽－2×保护层箍筋长度＝（梁宽－2×保护层+2 +2 d ）×2＋（梁高）×2＋（梁高--2×保护层+2 +2 d d ）×2＋）×2＋14 14 14 d d 或24 24 d d d 箍筋根数＝（梁净长箍筋根数＝（梁净长箍筋根数＝（梁净长-100MM -100MM -100MM））/设计间距设计间距+1+1+1，加密区，加密区另计。
钢筋的计算方法，梁钢筋平法识图及计算方法
钢筋的计算方法，梁钢筋平法识图及计算方法钢筋工程包括现浇构件钢筋、预制构件钢筋钢筋网片、钢筋笼、先张法预应力钢筋、后张法预应力钢筋、预应力钢丝、钢绞线、支撑钢筋、声测管。
一、现浇混凝土钢筋、预应力构件、钢筋钢筋网片，钢筋笼其工程量应区分钢筋种类、规格，按设计图示钢筋长度乘以单位理论质量计算。
1、直径在10以内的长钢筋按每12m计算一个钢筋搭接；直径10以上的长钢筋按每9m计算一个钢筋搭接二、先张法预应力钢筋按设计图示计算，按钢筋长度乘以单位理论重量以质量计算。
三、后张法预应力钢筋、预应力钢丝、预应力钢绞线，按设计图示钢筋长度乘以单位理论质量计算。
四、支撑钢筋应区分钢筋种类和规格，按钢筋长度乘以单位理论质量计算，现浇构件中固定位置的支撑钢筋、双层钢筋用的铁马以及螺栓预埋件、机械连接工程数量在编制工程量清单时，如果设计未明确，其工程数量可为暂估量，结算时按现场签证数量计算。
五、声测管。
应区分材质、规格、型号，按设计图示尺寸以质量计算。
六、钢筋工程量计算的基本方法1、钢筋工程量计算，首先是计算其图示长度，然后乘以单位理论重量，以质量确定：钢筋工程量等于图示钢筋长度乘以单位理论重量。
钢筋单位理论质量可根据公式计算确定或查下表，也可根据钢筋直径计算理论质量，钢筋的容重可按7850kg/m²计算。
钢筋单位理论重量等于0.006165×d²kg/m2、纵向钢筋图纸长度的计算在计算纵向钢筋图纸长度时，需要考虑以下参数：（1）混凝土保护层厚度，混凝土保护层是结构构件中钢筋外边缘至构件表面范围用于保护钢筋的混凝土。
根据混凝土结构设计规范规定，构件中受力钢筋的保护层厚度不应小于钢筋的公称直径d，设计使用年限为50年的钢筋混泥土，最外层钢筋的保护层厚度应符合下表，设计使用年限为100年的混凝土结构，最外层钢筋的保护层应不小于下表数值中的1.4倍。
（2）弯起钢筋增加长度，弯起钢筋的弯曲度数有30度，45度、60度，如下图所示弯起钢筋增加的长度为S-L，不同弯曲角度的S-L 如下表：（3）钢筋弯钩增加长度，钢筋的弯钩主要有半圆钢弯勾180度，弯头90度，和斜弯勾135度，对于HPB300级的光圆钢筋受拉钢筋末端做180度弯钩，使钢筋弧度的弯折的弧度内直径不应小于钢筋直径d的2.5倍，弯钩的弯折后平直段长度不应小于钢筋直径d的三倍，按弯弧内经为钢筋直径d的2.5倍，平直段长度为钢筋直径d的三倍，确定弯钩增加长度，半圆弧勾增加长度为6.25d，直弯钩增加长度为3.5d，斜弯勾增加长度为4.5d。
钢筋工程量怎么算？来教你计算规则！

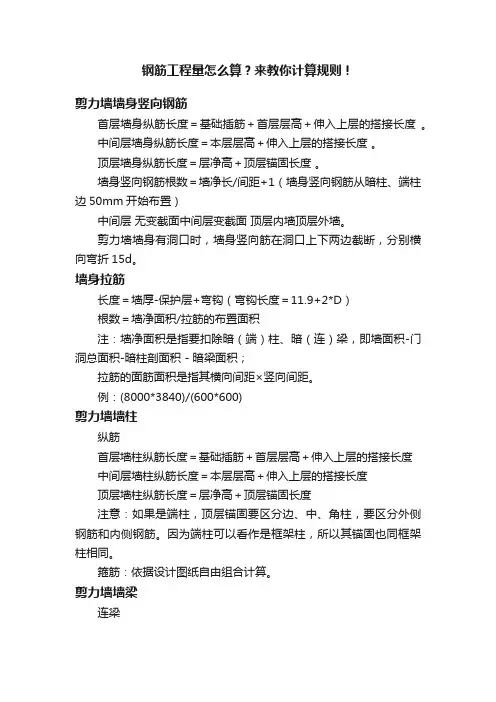

钢筋工程量怎么算？来教你计算规则！剪力墙墙身竖向钢筋首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度。
中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度。
顶层墙身纵筋长度＝层净高＋顶层锚固长度。
墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）中间层无变截面中间层变截面顶层内墙顶层外墙。
剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。
墙身拉筋长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）根数＝墙净面积/拉筋的布置面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距。
例：(8000*3840)/(600*600)剪力墙墙柱纵筋首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。
因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
箍筋：依据设计图纸自由组合计算。
剪力墙墙梁连梁受力主筋顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae箍筋顶层连梁，纵筋长度范围内均布置箍筋即N=(LAE-100/150+1)*2+（洞口宽-50*2）/间距（顶层）中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根即N=（洞口宽-50*2）/间距+（中间层）暗梁主筋长度＝暗梁净长＋锚固箍筋柱KZ钢筋的构造连接基础层柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇筑时受到挠动。
一般是按2根进行计算（软件中是按三根）。
中间层柱纵筋KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度柱箍筋KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
钢筋结构工程量计算规则
WORD整理版
一般可以分成几大块：1、柱脚：包括柱底板、地脚螺栓、抗剪件。
2、刚架。
按榀数计算，钢柱、钢梁、节点（板及高强螺栓）
3、支撑。
（分屋面支撑和墙面支撑。
屋面支撑包括有1、水平支
撑2、系杆。
3、雨棚梁等；墙面支撑包括：1、柱间支撑 2、系杆。
）
4、檩条（同样按屋面及墙面分。
屋面：1、檩条 2、隅撑 3、檩托板 4、拉条、斜拉条、撑杆。
墙面：1、檩条（墙面檩条、窗侧檩条、雨棚檩条） 2、隅撑 3、檩托板 4、拉条、斜拉条、撑杆
5、门柱、门梁。
）
5、建筑维护。
分屋面及墙面。
（屋面一般含：1、屋面彩板及收边 2、天沟 3、落水管 4、若有采光板或屋脊气楼或涡轮通风器或DK600等顺坡气楼；墙面：1、墙面彩板及收边(若有女儿墙需计算女儿墙内层板) 2、门窗
一般可以分成几大块：1、柱脚：
2、钢柱
3、刚架
4、支撑。
5、檩条
6、建筑维护。
分屋面及墙面
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
优质参考资料
（一）板材工程量计算规则
优质参考资料
优质参考资料
（二）门窗工程量计算规则
（三）防腐、防火工程量计算规则。
钢筋工程量计算规则-secret
钢筋工程量计算规则（一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时,设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先张法预应力钢筋,按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型,分别按下列规定计算:(1）低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。
（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
（3)低合金钢筋一端采用徽头插片,另一端采用帮条锚具时,预应力钢筋增加0。
15m,两端采用帮条锚具时预应力钢筋共增加0。
3m计算。
（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0。
35m计算。
（5）低合金钢筋或钢绞线采用JM, XM，QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具,孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在20m 以上时，预应力钢筋长度增加1．8m。
(7）碳素钢丝两端采用镦粗头时,预应力钢丝长度增加0. 35m计算。
（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求,当设计无具体要求时，不应小于受力钢筋直径,并应符合下表的要求。
钢筋的砼保护层厚度（mm）注：（1)轻骨料砼的钢筋的保护层厚度应符合国家现行标准《轻骨料砼结构设计规程》。
建筑工程管理-钢筋工程量计算规则 精品
钢筋工程量计算规则(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。
（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。
（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。
（5）低合金钢筋或钢绞线采用JM， XM， QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在2 0m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。
（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。
（2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。
钢筋工程量计算原理用公式表示
钢筋工程量计算原理用公式表示
钢筋工程量计算的原理可以用如下的公式表示：
工程量 = 钢筋数量 ×长度 ×钢筋单位重量
其中，钢筋数量是指需要使用的钢筋的数量，单位为根或根/米；长度是指钢筋的长度，单位为米；钢筋单位重量是指每单位长度的钢筋的重量，单位为千克/米。
具体的计算公式如下：
工程量 = 钢筋数量 ×长度 ×钢筋单位重量
例如，如果需要使用100根长度为10米的钢筋，且钢筋单位重量为2千克/米，那么工程量计算可以表示为：
工程量 = 100根 × 10米 × 2千克/米 = 2000千克
因此，钢筋工程量为2000千克。
平面表示法识图及钢筋算量
❖ 在柱图中，要注明各结构 层的楼面标高、结构层高 及相应结构层号
平面表示法识图及钢筋算量
列表注写方式
平面表示法识图及钢筋算量
1 柱的编号
平面表示法识图及钢筋算量
[例2] 解读下图
平面表示法识图及钢筋算量
2 柱表
平面表示法识图及钢筋算量
3 箍筋的表示方法
平面表示法识图及钢筋算量
[例3]计算底层钢筋混凝土柱的钢筋工程量
❖ 纵向受力筋单根的长度 =3.07+0.5+0.8
+6.25 × 2 × 22=4.645m
总长=4.645 × 4=18.58m
箍筋根数=0.8/0.1+1+（3.070.8+0.5）/0.2=23根
单根长度=350 ×4-200+24+ （1.9 ×6 +75） ×2=1396.8mm
（三）板筋的计算
❖ 双向布置形成钢筋网片 ❖ 双层布置 ❖ 底层钢筋网片满布，上层支座处有网片 ❖ 双向板两个方向均为受力筋；单向板短向为
受力筋，长向为构造筋
平面表示法识图及钢筋算量
❖ 例如3 Ф22；3 Ф20表示梁上部是3根22的通长 筋，下部是3根20的通长筋
平面表示法识图及钢筋算量
例4：P219，8轴，JKL4
❖ 单跨 ❖ 截面250*600 ❖ 双肢箍，直径10mm，间距200mm ❖ 上部通长钢筋2Ф22，支座处3Ф22 ❖ 下部通长钢筋5Ф20
❖？还缺什么
平面表示法识图及钢筋算量
平面表示法识图及钢筋算量
2 有弯钩的钢筋长度计算
❖ 计算公式如下
1钢筋工程量计算方案
表 受拉钢筋锚固长度修正系数ζa 平法图集P53
锚固条件
带肋钢筋的公称直径大于25
环氧树脂涂层带肋钢筋
施工过程中易受扰动的钢筋
锚固区保护层厚度
3d
5d
注:中间时按内插值, d为锚固钢筋直径
ζa 1.10 1.25 1.10 0.80
0.70
新规范中同时出现了锚固和基本锚固两个概念。锚固长度 不再直接给出，而是需要计算，对于不同的受力位置所采 用的锚固类型不同，增加了计算难度，同时旧规范已经不 能满足要求。
不同根数钢筋的计算截面面积(mm2)
2
3
4
5
6
7
8
57
85 113 142 170
198
226
66 100 133 166 199
232
265
101 151 201 252 302
352
402
106 158 211 264 317
370
423
157 236 314 393 471
550
628
226 339 452 565 678
x为平直段长度，按设计要求取定。
Ⅱ级钢筋数弯钩半径数字根据钢筋的不同直径、屋面和楼层位置而不同，所以不能 采用单一的数值确定弯钩增加长度
(2)、箍筋弯钩增加长度计算 1）箍筋弯钩形式：
结构抗震时，一般为135°/135°或90°/135° 结构非抗震时为：90°/90°或90°/180 °
2）箍筋弯钩平直部分的长度非抗震结构为箍筋直径的5倍； 有抗震要求的结构为箍筋直径的10倍，且不小于75mm。
2 钢筋保护层厚度
混凝土结构构件中的钢筋架被浇筑于混凝土中，在钢筋 架的外围四周必须有混凝土将钢筋包裹住，最外层钢筋外 皮与混凝土面(即构件外表)之间的距离，就是钢筋的混凝 土保护层，如图所示。
钢筋工程量计算规则(土建行业必备)
钢筋工程量计算规则(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。
（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。
（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。
（5）低合金钢筋或钢绞线采用JM， XM， QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在2 0m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。
（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。
（2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。
钢筋工程量计算及钢筋算量基本方法
钢筋算量根本法钢筋算量根本法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯穿筋上部贯穿筋〔上通长筋1〕长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不管分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，则，在软件中是如实现03G101-1中关于支座锚固的判断呢.现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Ma*{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Ma*{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Ma*{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯穿钢筋5、拉筋拉筋长度＝〔梁宽－2×保护层〕＋2×11.9d〔抗震弯钩值〕＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，则拉筋的根数＝〔箍筋根数/2〕×〔构造筋根数/2〕；如果给定了拉筋的布筋间距，则拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝〔梁宽－2×保护层＋梁高-2×保护层〕＋2×11.9d＋8d箍筋根数＝〔加密区长度/加密区间距+1〕×2＋〔非加密区长度/非加密区间距－1〕+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，则，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
〔如以下图所示〕7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋〔Ln/3＋前中间支座值〕＋〔Ln/3＋后中间支座值〕；第二排为该跨净跨长＋〔Ln/4＋前中间支座值〕＋〔Ln/4＋后中间支座值〕。
【全国】钢筋工程量计算图解讲义
母 小写“J”：“阶形” 小写“P”：“坡形” 教材P24表2-1
（2）平面尺寸及竖向尺寸 平面尺寸:在图中已经标出，此处不作说明 竖向尺寸 ①普通阶型独基：从下至上，h1/h2/h3
②普通坡型独基：从下至上，h1/h2
③杯口阶型独基； 分组表达，一组表达杯型（从上至下）,一组表达阶高（从下至上）. [a0/a1,h1/h2/h3]
台
1.2 钢筋分类
1、热轧钢筋 （1）热轧光圆钢筋
（2）热轧带肋钢筋
（3）余热处理钢筋 回火：将经过淬火的工件重新加热到低于下临界温度
的适当温度，保温一段时间后在空气或水、油等介质 中冷却的金属热处理工艺。
2、冷加工钢筋 （1）冷轧带肋钢筋 冷轧或冷拔：对于金属材料，为达到某种力学性能，
03G101保护层如图中所示
4、钢筋锚固长度
1、概念：钢筋锚固长度是指钢筋伸入支座内的长度。 2、确定方法： 03G101（教材）：直接规定锚固长度La和Lae；直接
查表即可 11G101：关于这部分的理解，见WORD文档，总结
如下图所示：
锚固代号意义分解 l——长度Length的字头字母，
项目名称
现浇构件钢筋 预制构件钢筋 钢筋网片 钢筋笼 先张法预应力钢筋 后张法预应力钢筋 预应力钢丝 预应力钢绞线 支撑钢筋（铁马） 声测管 螺栓 预埋铁件 机械连接
计量单位
t 个
国家建筑设计标准图集G101系列
（1）发展历程 G101系列图集的发展历程实际上就是“平法”的发展
历程 （2）现行的G101系列图集 11G101-1 现浇混凝土框架、剪力墙、梁、板 11G101-2 现浇混凝土板式楼梯 11G101-3 独立基础、条形基础、阀形基础及桩基承
钢筋计算量公式
钢筋计算量公式
钢筋计算量的公式通常包括以下几个因素：
1. 钢筋的长度：计算量与钢筋的长度成正比。
2. 钢筋的直径：计算量与钢筋的直径的平方成正比，即计算量∝直径²。
3. 钢筋的数量：计算量与钢筋的数量成正比。
综上所述，钢筋计算量的一般公式为：
计算量 = 钢筋长度 ×钢筋直径² ×钢筋数量
对于具体的钢筋计算量公式，在不同的设计规范和计算方法中会有所差异。
以下是一般情况下常用的计算量公式：
1. 钢筋总长度计算量公式：
计算量 = 钢筋总长度
2. 截面钢筋计算量公式：
计算量 = 钢筋总长度 ×钢筋直径²
3. 柱子钢筋计算量公式：
计算量 = 钢筋截面积 ×柱子高度
4. 梁中钢筋计算量公式：
计算量 = 钢筋截面面积 ×梁的长度
请注意，在具体的工程设计计算中，需根据不同的设计规范和工程要求，结合受力分析等因素，进行详细的计算和设计。
因
此建议在具体项目中参考相应的设计规范和进行专业的工程计算。
钢筋工程量计算规则
钢筋工程量计算规则钢筋计算原理钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）柱基础层：筏板基础〈=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础〉2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE（如焊接时，搭接长度为0）首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE（如焊接时，搭接长度为0）中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max（三层层高HN/6，500，柱截面尺寸（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE其中锚固长度取值：当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。
内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。
边柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。
钢筋计算量规则
转] 钢筋工程量计算规则(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。
（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算。
（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。
（5）低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在20m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。
（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。
钢筋的砼保护层厚度（mm）环境条件构件名称砼强度等级低于C25 C25及C30 高于C30室内正常环境板、墙、壳 15梁、柱 25露天或室内高湿度环境板、墙、壳 35 25 15梁、柱 45 35 25有垫层基础 3570无垫层注：（1）轻骨料砼的钢筋的保护层厚度应符合国家现行标准《轻骨料砼结构设计规程》。
钢筋算量规则
钢筋算量规则
钢筋算量规则如下：
根据结构设计图纸要求，绘制出钢筋图纸，标注出每个钢筋的类型、数量、直径、长度等信息。
根据设计规范和构造要求，计算出钢筋的截面积。
按照截面积和每米长度钢筋重量计算出每种类型、直径、长度的钢筋的重量。
根据图纸中标注的数量，计算出每种类型、直径、长度的钢筋的总重量。
对每种类型、直径、长度的钢筋按照截面积进行分类统计，并计算出每种钢筋的总长度。
将所有类型、直径、长度的钢筋的总重量进行累加，得到总钢筋重量。
按照设计要求，计算出每平方米的钢筋用量及钢筋的价格，并乘以总平米数，得到钢筋的总造价。
注：在计算钢筋的截面积、钢筋重量等参数时，应根据结构设计规范和相关标准进行计算。
钢筋工程量计算规则
钢筋工程量计算规则(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。
（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。
（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。
（5）低合金钢筋或钢绞线采用JM， XM， QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在20m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。
（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。
（2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。
钢筋工程量计算规则
钢筋工程量计算规则计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。
（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算。
（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。
（5）低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时，预应力钢筋长度增加l m；孔道长度20m以上时预应力钢筋长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在20m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。
（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。
钢筋的砼保护层厚度（mm）注：（1）轻骨料砼的钢筋的保护层厚度应符合国家现行标准《轻骨料砼结构设计规程》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
做中学，学中做
做中学，学中做
3）钢筋的锚固长度
锚固在不同构件连接中要求 做中学，学中做
4）受力钢受筋连接规定
做中学，学中做
做中学，学中做
做中学，学中做
三种连接方式的优缺点对比
做中学，学中做
三种连接方式的接头要求
量＝0.006165×d2（d为钢筋直径）计算。 8、按不同钢种和直径分别汇总钢筋重量
做中学，学中做
小结
手工钢筋工程工量的计算是基础，通过利用 实际工程图手工计算钢筋工程量培养了识读 平法规则及图集和结构工程图的技能，提高 了职业工作能力。
做中学，学中做
平法概述和基本概念
做中学，学中做
任务1.2 钢筋工程量计算方法和步骤
通过完成本小节任务，你将能够： 1、了解影响钢筋工程量计算的计算方法和步骤
； 2、准确知道钢筋工程量计算过程中应完成的内
容
做中学，学中做
任务 请归纳出钢筋工程量的计算步步骤，并概述每 一步应完成的工作内容。
做中学，学中做
任务分析
做中学，学中做
任务学习 1钢筋工程量计算依据 1）工程图纸。 2）平法标准设计国标图集《16G101》系列，《 11G10329》系列，《12G901》系列。 3）《混凝土结构设计规范》（GB 50010-2010 ，2015版），《建筑抗震设计规范》（GB 50011-2010，2016年版）。 4）建筑施工规范。
结构识图与钢筋算量模块1 钢筋工程 量计算依据
做中学，学中做
学习导入
相关规范和图集
任务1.1 钢筋工程量计算环境分析
任务 1查阅资料找到与钢筋工程算量相关的计算依据
和基础参数。 2找《英才公寓》项目图纸中到钢筋工程量相关
参数。
做中学，学中做
任务分析 1计算依据 2计算参数 3工程项目结构图纸
1 钢筋工程量的计算需求 确定钢筋工程的造价需求------中心线的设计长度-----预算要求 确定钢筋工程施工下料需求------中心线的下料长度-----施工安装 2 计算方法 手工计算------慢-----基础-----学习 三维建模软算量-----准确\快速-------学习工作
做中学，学中做
做学，学中做
5）钢筋弯钩长度、弯折的形状、尺寸要求
一般在受力钢筋的末端做弯钩，在螺纹、人字纹等带肋 钢筋、受压光圆钢筋、梁柱中的附加钢筋及梁架立筋、板的 分布筋可不做弯钩。
做中学，学中做
直钢筋因弯折和末端弯勾引起长度的变化(度量差)，外皮伸长（ 外包），内皮缩短的差值。
做中学，学中做
2钢筋工程量计算相关的基础参数
1）设防烈度与抗震等级 2）钢筋保护层厚度 3）钢筋的锚固长度 4）受力钢筋连接规定 5）钢筋弯钩长度、弯折的形状、尺寸要求 6）钢筋级别、钢筋公制直径及理论重量。
做中学，学中做
1）设防烈度与抗震等级
做中学，学中做
2）钢筋保护层厚度
表1-2 混凝土保护层最小厚度（mm） 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm.
做中学，学中做
做中学，学中做
锚固长度、连接部分见结构设计总说明（二）第十条，有关 内容如下
做中学，学中做
小结
本任务主要了解用钢筋工程量计算的基础参数 主要包括：设防烈度与抗震等级，钢筋保护层 厚度、受拉钢筋的锚固长度、受力钢筋连接规 定、钢筋弯钩长度、钢筋级别、钢筋公制直径 及理论重量的相关表格，还会正确选用各个参 数。同时，面对一个具体的工程图纸，能够快 速准确查找到项目对应参数，为开展后续任务 打下坚实的基础。
做中学，学中做
直钢筋因弯折和末端弯勾引起长度的变化(度量差)，外皮伸长（ 外包），内皮缩短的差值。
做中学，学中做
6）钢筋公称直径、公称截面面积及理论质量 在钢筋工程量计算过程中，一般是先计算钢
筋的总长度，再以总长度乘以单位长度理论质 量得出总质量。详见表1-13。
做中学，学中做
英才公寓项目中的基础参数
； 4、计算钢筋的锚固长度La，抗震锚固长度Lae， 5、（设计规定钢筋搭接的）计算钢筋的搭接长度Ll，抗震搭接长度
Lle ；受拉钢筋Ll=1.2 La，受压钢筋Ll=０.7La. 6、计算单根钢筋的设计长度； 普通钢筋设计长度(m) = 构件图示尺寸－砼保护层厚度+钢筋增加长度 7、重复上述过程，计算构件中其他钢筋量并列出明细单； 钢筋工程量= 钢筋设计长度(m)×相应钢筋每米重量(kg/m)钢筋每米重
3 工程量计算之前我们必须要清楚的问题 钢筋所在构件是什么尺寸? 混凝土的强度等级和抗震级别，确定钢筋保护层的厚度分
别多少？ 钢筋在构件中的位置在哪？钢筋的是否有弯钩或弯起？ 是否需要锚固，锚固长度是多少？
是否需要搭接，搭接长度是多少？
做中学，学中做
任务结果
钢筋工程量计算简明步骤和工作内容如下： 1、明确要计算的构件； 2、计算钢筋混凝土构件长度； 3、依据构件混凝土的强度等级和抗震级别，确定钢筋保护层的厚度
