自制无线网卡高增益天线(16)——简易菱形天线

合集下载

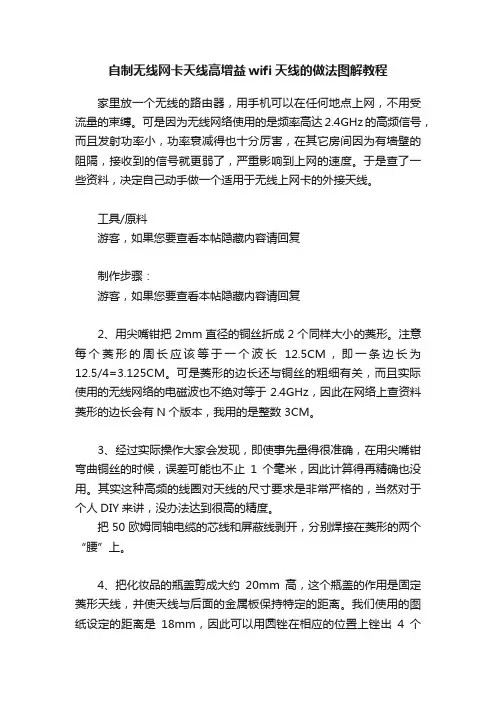

自制无线网卡天线高增益wifi天线的做法图解教程

自制无线网卡天线高增益wifi天线的做法图解教程

自制无线网卡天线高增益wifi天线的做法图解教程家里放一个无线的路由器,用手机可以在任何地点上网,不用受流量的束缚。

可是因为无线网络使用的是频率高达2.4GHz的高频信号,而且发射功率小,功率衰减得也十分厉害,在其它房间因为有墙壁的阻隔,接收到的信号就更弱了,严重影响到上网的速度。

于是查了一些资料,决定自己动手做一个适用于无线上网卡的外接天线。

工具/原料游客,如果您要查看本帖隐藏内容请回复制作步骤:游客,如果您要查看本帖隐藏内容请回复2、用尖嘴钳把2mm直径的铜丝折成2个同样大小的菱形。

注意每个菱形的周长应该等于一个波长12.5CM,即一条边长为12.5/4=3.125CM。

可是菱形的边长还与铜丝的粗细有关,而且实际使用的无线网络的电磁波也不绝对等于2.4GHz,因此在网络上查资料菱形的边长会有N个版本,我用的是整数 3CM。

3、经过实际操作大家会发现,即使事先量得很准确,在用尖嘴钳弯曲铜丝的时候,误差可能也不止1个毫米,因此计算得再精确也没用。

其实这种高频的线圈对天线的尺寸要求是非常严格的,当然对于个人DIY来讲,没办法达到很高的精度。

把50欧姆同轴电缆的芯线和屏蔽线剥开,分别焊接在菱形的两个“腰”上。

4、把化妆品的瓶盖剪成大约20mm高,这个瓶盖的作用是固定菱形天线,并使天线与后面的金属板保持特定的距离。

我们使用的图纸设定的距离是18mm,因此可以用圆锉在相应的位置上锉出4个2mm深的凹坑,便于固定菱形的4条边。

5、用AB胶把瓶盖与铝板、瓶盖与天线、同轴电缆与铝板之间粘牢。

普通的万能胶也可以用,只是没有AB胶坚固。

完成了的无线网卡用的双菱形天线6、下图是我的笔记本电脑上的无线网卡,红色箭头所指的白色细电缆连接笔记本自带的天线,右边黑色电缆连接辅助天线。

因为手头没有专用的插头,所以我把黑色的线剪开,连接在自制的天线上。

原先显示2格的信号强度变成了3格,而且十分稳定,说明自制的天线起作用了!自制无线网卡天线注意事项:游客,如果您要查看本帖隐藏内容请回复来自:浏览器。

菱形天线制作方法

菱形天线制作方法

菱形天线制作方法
制作一个菱形天线的方法如下:
材料:
- 电缆
- 两个金属导线
- 电缆剪刀
- 卷尺
步骤:
1. 切割电缆:使用电缆剪刀将电缆切成所需长度。

具体长度根据天线设计和使用环境而定。

2. 切割导线:使用电缆剪刀将金属导线切割成两条相等长度的线段。

3. 制作菱形形状:将电缆两端连接在一起,形成一个圆圈。

然后将金属导线的两端分别连接在电缆圈的两个相对位置上,形成一个菱形形状。

确保金属导线与电缆之间没有松动或空隙。

4. 测试天线:将天线连接到无线设备的天线接口上,如无线路由器或电视机。

打开设备,并测试其无线信号质量。

根据需要,调整菱形天线的位置或方向,以获得最佳的无线信号。

请注意,这只是制作菱形天线的一种简单方法。

对于更复杂的设计,可能需要更多的材料和工具,并且可能需要更多的知识和专业技术。

如果您对天线制作不熟
悉,建议寻求专业人士的帮助或购买现成的天线。

自制无线网卡天线

自制无线网卡天线

自制无线网卡天线自制无线网卡天线在年初装修房子的时候,邻居不少人来咨询布网线的事情,也问我家准备怎样布线,我告诉他们我不准备布网线,我将组建无线局域网。

现在无线局域网已正常工作了几个月的时间了,但是因为我的台式电脑放在书桌下,因此无线网卡的天线实际上是对着墙角的,而无线路由器在另一个方向的客厅里,这样就使得信号受到一定影响。

虽然不影响使用(老婆经常上网看韩剧),但信号强度没有达到100%就说明有改进的需要。

国外有不少介绍自制WIFI天线的网站,方案各种各样。

最简单的方案应该是在原有的天线上加反射器,反射器可以是金属箔片或金属网,最酷的要算用金属漏勺做反射器,有的用装薯片的筒做反射器的不过已经替换了原有的天线了。

其实最简单的解决方案是将原有的天线用铜轴电缆延长,但延长线有损耗,效果不会好。

在原有天线上加反射器可以增加增益,但没有改变我电脑上天线的位置,加上机箱到墙之间的位置有限,效果也不会太好;螺旋天线和Cantenna的增益较高但积较大,最后我选择BiQuad天线,体积较小,虽然增益没有螺旋天线和Cantenna天线高,比起原有的天线增益要高,这在家里用足够了。

天线的具体制作方法懂英语的可以看这个网站,不懂英语的看看上面的图片也就应该能明白了。

我根据手头有的材料进行了小小的改动。

1001下载乐园制作天线所用的材料:1、铜线:家里装修时电工剪断的电线线头长244mm,直径1.5mm。

2、反射器:装修剩余的铝扣板15cm宽,123mm长。

3、同轴电缆:50ohm同轴电缆,型号RG-58,长1m,75ohm 同轴电缆,长5mm。

4、同轴电缆接插头:一对。

5、9伏废电池一个。

制作天线的工具:1、老虎钳2、电烙铁3、小刀4、起子5、镊子为了废物利用,反射板我用了铝扣板,节约了买敷铜板的费用,但是铝上面无法焊接,不能像Miikka Raninen那样将同轴电缆的屏蔽层直接焊在反射板上,所以我决定用同轴电缆接插头为天线进行支撑和馈电,这样天线和同轴电缆是通过接插头连在一起的,为以后测试不同的天线提供了方便,其代价是增加了损耗,不过影响应该不大。

(整理)制作电脑无线AP无线wlan增益定向天线

(整理)制作电脑无线AP无线wlan增益定向天线

制作电脑无线AP无线wlan增益定向天线第一种:自制无线网卡天线在年初装修房子的时候,邻居不少人来咨询布网线的事情,也问我家准备怎样布线,我告诉他们我不准备布网线,我将组建无线局域网。

现在无线局域网已正常工作了几个月的时间了,但是因为我的台式电脑放在书桌下,因此无线网卡的天线实际上是对着墙角的,而无线路由器在另一个方向的客厅里,这样就使得信号受到一定影响。

虽然不影响使用(老婆经常上网看韩剧),但信号强度没有达到100%就说明有改进的需要。

国外有不少介绍自制WIFI天线的网站,方案各种各样。

最简单的方案应该是在原有的天线上加反射器,反射器可以是金属箔片或金属网,最酷的要算用金属漏勺做反射器,有的用装薯片的筒做反射器的不过已经替换了原有的天线了。

其实最简单的解决方案是将原有的天线用铜轴电缆延长,但延长线有损耗,效果不会好。

在原有天线上加反射器可以增加增益,但没有改变我电脑上天线的位置,加上机箱到墙之间的位置有限,效果也不会太好;螺旋天线和Cantenna的增益较高但积较大,最后我选择BiQuad天线,体积较小,虽然增益没有螺旋天线和Cantenna天线高,比起原有的天线增益要高,这在家里用足够了。

制作天线所用的材料:1、铜线:家里装修时电工剪断的电线线头长244mm,直径1.5mm。

2、反射器:装修剩余的铝扣板15cm宽,123mm长。

3、同轴电缆:50ohm同轴电缆,型号RG-58,长1m,75ohm同轴电缆,长5mm。

4、同轴电缆接插头:一对。

5、9伏废电池一个。

制作天线的工具:1、老虎钳2、电烙铁3、小刀4、起子5、镊子为了废物利用,反射板我用了铝扣板,节约了买敷铜板的费用,但是铝上面无法焊接,不能像Miikka Raninen那样将同轴电缆的屏蔽层直接焊在反射板上,所以我决定用同轴电缆接插头为天线进行支撑和馈电,这样天线和同轴电缆是通过接插头连在一起的,为以后测试不同的天线提供了方便,其代价是增加了损耗,不过影响应该不大。

如何自己做一付接收效果最佳的天线?手工DIY自制天线教程!

如何自己做一付接收效果最佳的天线?手工DIY自制天线教程!

如何自己做一付接收效果最佳的天线?手工DIY自制天线教程!虽然国家宣传的城乡已经基本覆盖网络,同时5G网络也即将面世,但其实在一些比较偏远的山区人们使用的仍然是比较简陋的天线接受电视信号观看,二楼主刚好看到一位牛人自己手工制作天线,下面将详细教程分享给大家!从网上查到几款比较流行的自制天线,弄好后作了一番对比。

这其中不乏夸大的成份,被众多制作者极度推崇的四菱形天线在此次实验中以最差的接收效果被排在最后,而通常以低调示人的八木天线还是以最佳的接收效果名列第一,以下是本人亲自制作与测试后的结果,由于本人没有专业仪器,只能通过电视机收台的数目来评测,故也有相当的参考价值的。

目的只有一个,就是让广大DlY的爱好者不再被谎言欺骗,能够真正自己做一付接收效果最佳的天线。

最差的天线一四菱形天线。

这是本人通过网上的参数自制的一付带反射网的四菱形天线,实测只能收到直线距离30公里外的永年台和本市沙河台。

易拉罐天线。

两只易拉罐相距6cm固定,然后分别连上馈线一端。

是最简单的自制天线。

但效果却不错,比上面那个四菱天线又多收了邯郸市一个频点和鸡泽县一个频点。

效果不错。

五单元对称半波振子天线。

具体做法和尺寸网上教程很多,就不细讲了。

此天线对称振子我是用直径8毫米的空调用铜管做的,引向器和反射器用的是普通75欧黑色垃圾馈线代替。

比上一个易拉罐天线又多收了一个曲周县的频点。

此款天线小巧灵珑效果却实也不错。

这是最后做的一款仿兴任成品十一单元天线。

振子全部用铜管制成,反射网是用废汽车滤清器上的镀锌网。

与兴任十一单元天线对比效果相同,只是振子我换成了对称半波振子。

兴任的是折合半波振子,按说折合振子效率是要比对称振子要高的,但这此对比却不相上下,都收到了相对较弱的南和754频点,可能自制的这付天线用料好些的缘故罢。

这个是正在服役的某品牌十一单元天线。

这付天线一直以来是用来接收本地模拟信号用的,今天把它改造了一下。

引向器和反射器全部换成了馈线,目的就是想试试铜管与馈线的接收差别。

双菱叠加天线制作

双菱叠加天线制作

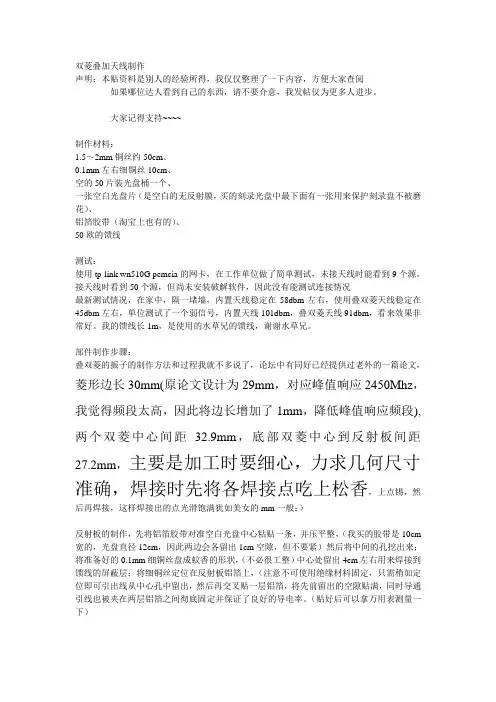

双菱叠加天线制作声明:本贴资料是别人的经验所得,我仅仅整理了一下内容,方便大家查阅如果哪位达人看到自己的东西,请不要介意,我发帖仅为更多人进步。

大家记得支持~~~~制作材料:1.5~2mm铜丝约50cm、0.1mm左右细铜丝10cm、空的50片装光盘桶一个、一张空白光盘片(是空白的无反射膜,买的刻录光盘中最下面有一张用来保护刻录盘不被磨花)、铝箔胶带(淘宝上也有的)、50欧的馈线测试:使用tp-link wn510G pcmcia的网卡,在工作单位做了简单测试,未接天线时能看到9个源,接天线时看到50个源,但尚未安装破解软件,因此没有能测试连接情况最新测试情况,在家中,隔一堵墙,内置天线稳定在58dbm左右,使用叠双菱天线稳定在45dbm左右,单位测试了一个弱信号,内置天线101dbm,叠双菱天线91dbm,看来效果非常好。

我的馈线长1m,是使用的水草兄的馈线,谢谢水草兄。

部件制作步骤:叠双菱的振子的制作方法和过程我就不多说了,论坛中有同好已经提供过老外的一篇论文,菱形边长30mm(原论文设计为29mm,对应峰值响应2450Mhz,我觉得频段太高,因此将边长增加了1mm,降低峰值响应频段),两个双菱中心间距32.9mm,底部双菱中心到反射板间距27.2mm,主要是加工时要细心,力求几何尺寸准确,焊接时先将各焊接点吃上松香,上点锡,然后再焊接,这样焊接出的点光滑饱满犹如美女的mm一般:)反射板的制作,先将铝箔胶带对准空白光盘中心粘贴一条,并压平整,(我买的胶带是10cm 宽的,光盘直径12cm,因此两边会各留出1cm空隙,但不要紧)然后将中间的孔挖出来;将准备好的0.1mm细铜丝盘成蚊香的形状,(不必很工整)中心处留出4cm左右用来焊接到馈线的屏蔽层;将细铜丝定位在反射板铝箔上,(注意不可使用绝缘材料固定,只需稍加定位即可引出线从中心孔中留出,然后再交叉贴一层铝箔,将先前留出的空隙贴满,同时导通引线也被夹在两层铝箔之间彻底固定并保证了良好的导电率。

自制无线路由器及USB无线网卡增益天线

自制无线路由器及USB无线网卡增益天线

自制无线路由器及USB无线网卡增益天线•相关推荐自制无线路由器及USB无线网卡增益天线自制无线路由器及USB无线网卡增益天线(转载)2010-10-12 09:39:07| 分类:默认分类 |字号简介:信号不稳定,你能惬意地靠在沙发上享受无线网络? 网络覆盖范围小,你只能提着笔记本电脑在一个狭小的区域“移动”。

在使用无线网络的时候,你肯定会遇到或即将遇到这些令人不爽的问题。

解决这些问题,除了减少遮挡物、减少同频段设备的干扰外,最有效的方法就是更换高增益的天线了,用天线加强无线网络的传输效果、覆盖范围。

然而,购买无线增益天线需要掏出不少银子,可能花费上百元甚至上千元的费用。

“鱼与熊掌”都想兼得的我们,是否能找到两全其美的办法呢?对于DIY迷来说,这个问题是非常简单、也非常有趣的,因为在家里,很多日用品、甚至废弃物都可以作为制作无线天线的材料。

当然,人人都可动手制作无线天线…… 基础不可无: 增益天线工作原理别急于下手制作,动手制作之前,我们还得了解一下无线增益天线的基本工作原理。

只有有了一定的理论基础,我们才能制作出效果极佳的天线。

关键词:抛物面、焦点对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面,使天线位于抛物面的内反射焦点处,通过电磁波反射在焦点处形成能量集中,从而增强电磁信号的收发,实现在特定方向增强信号。

制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。

金属抛物面并不一定要求用金属板,也可以是网状、栅栏状金属材料。

焦点位置的确定需要根据所选抛物面的形状来计算。

计算公式:F=D×D/16H (m)其中,D为抛物面的直径,H为抛物面的深度,单位为m。

考虑到存在一定误差,因此可以用更简单的估算公式进行计算,即F=0.3D~0.4D。

在一个简单的Wi-Fi无线网络中,包括无线路由器或无线AP,以及无线网卡等。

因此,要增强无线信号的传输效率,要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。

菱形天线制作方法

菱形天线制作方法

菱形天线制作方法菱形天线是一种常见的天线形式,可用于无线通信和电磁波接收。

它的设计简单,制作成本低,效果良好。

本文将介绍一种简单的菱形天线制作方法。

材料准备制作菱形天线时,我们需要以下材料:1.电线:长度约为半波长的铜线或铝线。

你可以根据所需的频率来选择合适的长度。

2.天线基座:塑料或木制的基座,用于固定天线。

3.可调天线支架:用于调整天线的方向和角度。

制作步骤下面是制作菱形天线的步骤:步骤 1:测量并切割电线首先,测量并切割所需长度的电线。

根据所需频率计算出半波长,并将电线切割成合适的长度。

步骤 2:弯曲电线将电线弯曲成菱形的形状。

可使用钳子或手工工具进行弯曲。

确保电线的每条边都垂直于中心交叉点。

步骤 3:连接电线使用导线夹或焊接工具连接电线的端点。

确保连接牢固且电线不会松动。

步骤 4:安装天线基座将菱形天线安装在天线基座上。

可以使用螺丝、胶水或其他固定方式将天线固定在基座上。

确保天线固定稳固且在正确的位置上。

步骤 5:连接天线支架将可调天线支架连接到天线基座上。

天线支架可根据需要进行调整,以便在接收或发送信号时获取最佳效果。

步骤 6:测试天线完成天线的制作后,进行测试以确保其正常工作。

将天线连接到适当的设备或测试设备,并进行信号接收或发送测试。

注意事项在制作菱形天线时,需要注意以下事项:•正确计算电线的长度,以使其成为所需频率的半波长。

•确保电线的连接牢固且不会松动,以保证天线的性能。

•选择合适的天线基座和可调天线支架,以便于安装和调整天线的位置。

•在测试天线时,使用适当的设备和测试方法,确保天线的性能良好。

结论菱形天线是一种常见且易于制作的天线形式。

通过按照本文所述的步骤来制作菱形天线,您可以在无线通信和电磁波接收中获得良好的性能。

在制作天线时,请确保按照所需频率计算合适的电线长度,并使用适当的材料和工具来制作和安装天线。

希望本文对您制作菱形天线有所帮助!。

关于菱形天线的原理

关于菱形天线的原理
高增益四菱形无线数字电视接收天线制作
中心频率为600MHz
+----+
| __
| /\ __ C/F/4*1。01=12。6cm
| \/ |
| /\ |
| \/ |
| /\ |
| \/ |
| /\ |
| \/ |
| |
+----+
辐射器距反射板约8.2 cm细调之,至接收讯号最强
反射板到五金行购镀锌铁网来作
Po :发射机输出功率,单位dbm
Co :发射机电波馈送电缆传输损失,单位db
Ao :以接收者的位置观察,发射机天线在此角度的增益,
单位dbi ,通常发射天线增益会以最大增益方向角
度的增益值来标示,但是以广播发射站而言,会因接
收者位置的不同,相对于天线角度的不同,而呈现不
同的增益..
92.4 :真空传播衰减常数,若频率单位改用MHz时,常数
\ | | / \
\| |/ 。 如此绕线就可以
\*/ \|\ 在同一平面上
|﹀| | \
| | *\ *
|︿| * \|\
/*\ -|-----\ \----
/| |\ | |\ \
/ | | \ -。-----。-\ \--
/ | | \ \ 。
-/---+-+---\- \|\
(。 * 。) |
Cr :接收器传输电缆传输损失,单位db
以上式子是电波在真空中,理想状态下的传输,这里要特别提到一点是,式子中,似乎频率越高,传输衰减越严重,故有些文章会如此描述,但实则不然,式子中频率越高,衰减越多是因为天线的长度随着所使用波长的缩短而缩短,故等效截收截面积跟着缩减的关系,也因为是面积,故用20 log而不是10 log..

自制WIFI天线

自制WIFI天线

自制WIFI天线菱形天线
先取材料铜板和内六角螺帽套也可以用大点的螺帽代替
取需要部分做标记然后切割
选取中心点做标记然后钻孔
量取螺帽高度这个步骤需要精确量取具体高度视天线大小决定
然后用小圆锉以对十字方向挫个4个槽
选取铜芯(就是我们用的电线这里取1.5MM做示范铜芯的粗细直接关系到成品天线的大小和增
益度所以谨慎选择)
量取需要长度(WIFI信号的频率是2.4G 所以需要在其波长及频率公式中得到所需要的长度)
折弯呈90度直角然后就是照图做成8字行但需要注意中间不相交
之后就是焊接振子馈线(馈线可以用同轴电缆来代替比如有线电视信号线监控线)
然后将馈线穿过铜板用玻璃胶或者热融胶固定基本成型了
最后需要做的就是把馈线连接到路由上面提醒一点馈线不可太长越长信号衰减越大但是短了也不行使用不方便取自己需要的最短长度吧。

wifi天线制作

wifi天线制作

一、选型先上网收集天线资料,看到很多国外的天线DIYER做出来的WIFI天线真是五花八门!有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选,最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高!十分适合初学者制作。

二、制作圆筒天线之所以取材方便,是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下:中心频点=2.445G圆筒直径=127mm圆筒长度=111mm振子长度=31mm振子距圆筒底部边距=37mm从图片可以看出,馈线的屏蔽网连接金属圆筒,信号通过圆筒反射到振子上,当然振子就是馈线的芯线了,芯线与金属筒是绝缘的,这点必须注意!在参照外国爱好者制作WIFI天线的同时,笔者加入了自己的想法:很多爱好者都喜欢在圆筒加装N 座或BNC座,然后在馈线的连接处做对应的N头或BNC头,用于连接。

但笔者觉得虽然该方法对使用十分方便,但同时也对信号造成了损耗(估计1-2DBI),尤其在2.4G的频段更加明显!因此,mr7决定把屏蔽网直接焊在圆筒上(焊接前先把外壳打磨光滑),而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了!建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管,先把铜管套在馈线上,然后跟屏蔽网一起焊牢在金属圆筒的外壳上,然后用热风筒把热缩套管来回吹多次,把馈线固定在铜管上,这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响!馈线笔者是选用双屏蔽的RG-58电缆,接头是SMA母头,用于接在WIFI的AP上面。

一般来说馈线直径越粗越好,而且长度要尽量短,不然馈线过长所造成的损耗比天线增益还大,失去DIY的意义!笔者使用的馈线直径由于比较小,所以长度取在1米这个数值。

良好的馈线是制作天线的关键,2.4G频段的信号在线材中的损耗和泄漏比400Mhz的大很多,所以馈线必须用屏蔽网加铝薄双屏蔽,而且芯线要尽量粗。

自制无线增益天线

自制无线增益天线

自制无线增益天线初学者型奶*粉罐天线一、选型先上网收集天线资料,看到很多国外的天线DIYER做出来的WIFI天线真是五花八门!有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选,最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高!十分适合初学者制作。

二、制作圆筒天线之所以取材方便,是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶*粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下:中心频点= 2.445G圆筒直径=127mm圆筒长度=111mm振子长度=31mm振子距圆筒底部边距=37mm从图片可以看出,馈线的屏蔽网连接金属圆筒,信号通过圆筒反射到振子上,当然振子就是馈线的芯线了,芯线与金属筒是绝缘的,这点必须注意!在参照外国爱好者制作WIFI天线的同时,笔者加入了自己的想法:很多爱好者都喜欢在圆筒加装N座或BNC座,然后在馈线的连接处做对应的N头或BNC头,用于连接。

但笔者觉得虽然该方法对使用十分方便,但同时也对信号造成了损耗(估计1-2DBI),尤其在2.4G的频段更加明显!因此,mr7决定把屏蔽网直接焊在圆筒上(焊接前先把外壳打磨光滑),而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了!建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管,先把铜管套在馈线上,然后跟屏蔽网一起焊牢在金属圆筒的外壳上,然后用热风筒把热缩套管来回吹多次,把馈线固定在铜管上,这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响!馈线笔者是选用双屏蔽的RG-58电缆,接头是SMA母头,用于接在WIFI的AP上面。

一般来说馈线直径越粗越好,而且长度要尽量短,不然馈线过长所造成的损耗比天线增益还大,失去DIY的意义!笔者使用的馈线直径由于比较小,所以长度取在1米这个数值。

关于菱形天线的设计原理

关于菱形天线的设计原理

关于菱形天线的设计原理高增益四菱形无线数字电视接收天线制作中心频率为600MHz+----+|__|/\__C/F/4*1。

01=12。

6cm|\/||/\||\/||/\||\/||/\||\/|||+----+辐射器距反射板约8.2 cm 细调之, 至接收讯号最强反射板到五金行购镀锌铁网来作辐射器使用一般1.0 的PVC 单心电线绕制辐射体详图:/\/\/\\/\/\/此处交叉, 但不短路/\/\/\\/\/)(此处不交叉, 形成><, 中央> < 处接/\5c2v同轴电缆, 同轴电缆中心导体接一边/\> , 外部导体接另一边<\/\/\/此处交叉, 但不短路/\/\/\\/\/\/将5c2v 同轴电缆接在>< 处, 直接往后透过铁丝网引出增益约有15dbi 上下水平波束角约60 度到70 度之间利用PVC 水管及木螺纹钉作为支撑骨架即可若还要提高增益, 可再加装导波环四组____/\____C/F/4*0。

8=10cm\//\\//\\//\\/每个导波环置放于辐射体前方约18cm 处细调之, 至信号最强加装一组(四个)导波环, 增益可达17dbi 上下加装导波环后, 水平波束角会减小..辐射器或导波环的骨架固定例(此处以导波环为例):木螺纹钉|︿|*/*\|<-此处绕线/||\-|-/||\-。

-/||\-/---+-+---\-(。

*。

)-\---+-+---/-\||/\||/\\||/。

如此绕线就可以\*/\|\在同一平面上|﹀||\||*\*|︿|*\|\/*\-|-----\\----/||\||\\/||\-。

-----。

-\\--/||\\。

-/---+-+---\-\|\(。

*。

)|-\---+-+---/-*\\||/\||/\||/\*/|﹀|︴︴︴︴此天线很适合安装在墙面上或绑在水塔侧边..若觉得您的接收讯号不佳, 试试这个自制天线, 我拿它在宜兰可以收到台北竹子山的讯号.. ---------------------------------------------------------------------------------------------------------------信号强度的差距, 若排除天线频率响应的问题, 主要是看转播站位置, 距离及接收与发射天线的辐射涵盖图形, 另直射波与反射波也会有所关系..在无线电领域, 基本的评估方式如下(理想状况):Ri = Po - Co + Ao - 92.4 - 20 log D - 20 log F + Ar - CrRi : 接收到的信号准位, 单位dbmPo : 发射机输出功率, 单位dbmCo : 发射机电波馈送电缆传输损失, 单位dbAo : 以接收者的位置观察, 发射机天线在此角度的增益,单位dbi , 通常发射天线增益会以最大增益方向角度的增益值来标示,但是以广播发射站而言, 会因接收者位置的不同, 相对于天线角度的不同, 而呈现不同的增益..92.4 : 真空传播衰减常数, 若频率单位改用MHz 时, 常数值则为32.4, 因为20log F(Ghz) = 60 + 20log F(MHz),同理, 若距离单位改用公尺或英里, 也是如此转换,我个人是喜欢用92.4 的常数..D : 接收点到发射点间的距离, 单位公里F : 所使用频率, 单位GHzAr : 接收器天线增益, 单位dbi 但若发射站位置不在该天线最大增益方向, 记得扣除相对增益..Cr : 接收器传输电缆传输损失, 单位db以上式子是电波在真空中, 理想状态下的传输, 这里要特别提到一点是, 式子中, 似乎频率越高, 传输衰减越严重,故有些文章会如此描述, 但实则不然, 式子中频率越高, 衰减越多是因为天线的长度随着所使用波长的缩短而缩短, 故等效截收截面积跟着缩减的关系, 也因为是面积, 故用20 log 而不是10 log..由此式子我们也可以知道, 距离每增一倍, 在其它条件都不变的情况下, 接收信号准位少6db, 故距离增一倍, 若要维持相同的接收信号强度, 除了增加功率6db 外, 就是要提升天线系统Ao + Ar 6db..这是理想状况的式子, 在实际情况下, 我们还会碰到障碍物所引起的绕射, 反射等多重影响, 这就用到"夫累聂" 带的评估, 这在以后有兴趣时, 再来谈谈..至于为何要乘上 1.01, 主要是环型天线周长约略等于 1.01~1.1 波长时, 虚数阻抗几近为零(天线谐振), 此时其阻抗值约为100 ohm, 我们看这种天线结构, 刚好主要是两个环型并接, 故可得到50 ohm 的天线阻抗, 虽然用在75 ohm 的接收系统时, 因阻抗不完全匹配, 其SWR 会稍高, 但因为是接收系统, 没有发射机, 故不必担心因阻抗不匹配而损坏发射机, 更何况加上反射板时, 天线整体会呈电感性, 阻抗也会增加, 用在75 ohm 的接收系统, 不会有啥大问题..单一组(四个环)的不须特别做阻抗匹配, 但要再合并多个时就需要..这种利用两组环形天线并联, 加上反射板的天线, 记得好像是一位德国人发明的, 因为效能良好, 尤其是在UHF 频带, 制作也简单, 水平波束角宽, 且为水平极化, 阻抗在50ohm 附近, 在UHF 及微*注意*通讯的业余自制天线, 常被采用..一个环形天线的圆周长等于所使用波长乘上 1.01~1.1 时, 处于谐振状态, 且等长线段涵盖最大截面积是呈现圆形, 在此状况下, 环形天线有效截面比dipole 大, 故约比dipole 天线多出1db 的增益, 已知标准dipole 天线增益为 2.15dbi, 故一组环形天线增益约为3.15dbi, 当将两组环形并接时, 截面积增一倍, 增益加3db, 再加上反射板, 将朝后的能量往前送, 增益再增一倍, 故双环形天线加上反射板, 增益可达3.15+3+3 = 9.15dbi, 实作上可以利用调整到反射板的距离, 将波束集中一些, 故可获得约9~12 dbi 的天线增益; 而四环形天线, 环形数量比双环形多一倍, 有效截面积多出将近一倍, 故增益约可达12~15dbi..我们以4 菱形天线来看其动作原理..假设馈电缆中心导体接天线右侧激励点" < ", 外部导体接天线左侧激励点" > ", 那么呈现在天线的高频电波相位如下:0/\↗↘270/\90\/↖↙180\/0/\↙↖270/\90\/↘↗此处接同轴电缆中心导体, 定义相位为0 度180)(0换言之另一侧相位就是180 度, 在经过四分↗↘之一波长的单边长度, 电波延迟移相90 度,/\再经过四分之一波长单边长度, 电波再移相\/成为180 度到左侧, 从图面箭头路径可知, 从↖↙上到下, 所有天线激励均左右同相位, 依天线\/收发等效原理, 接收天线所截收下来的电波,/\在馈电点相位都一样, 故波幅增加..↗↘但因为实际环周长是比所使用波长还长, 再/\考虑导体传送电波时应有的波长缩短因子,\/故实际上每经过单边长度后, 电波延迟所呈↖↙现的相位增加比90 度还多, 故像这样的迭\/接, 以中心点起算到上下两端, 以两个环形(一共四个) 为限, 再多也提升不了多少增益,且当以此天线为发射天线的立场观之, 较大部分的能量集中在靠近中央的两个环上, 故若再增加迭接数量, 提升的效果非常有限..若还要再提升增益, 有几个方法:1.利用导波板(四个环):作用原理如同Y AGI 的导波器, 在增加一组导波板时, 增益约可增加3db, 在天线方向上再增加导波板数量, 适当调整距离间格,导波板数量每增一倍, 增益多3db, 而实际上如同Y AGI 的导波器,并不到3db 那么多, 且有一定极限..下图是运用在2.45 GHz 的频率上, 若要用在DVB-T的频带, 记得换算波长:2.利用反射板:作用原理如同碟形天线的碟子一般, 如图3.数个四菱形天线, 利用功率分配合成网络, 将每个天线的讯号合并在一起, 在UHF 带, 因为有现成的分配合成器, 且价位低廉, 不像在SHF 带那么昂贵, 建议直接购用现成的分配成器即可, 就如同将两个Y AGI 天线迭接一般, 须考虑各个分支电缆长度, 让每个天线所截收下来的信号, 到达合并点时须为同相位, 但因为4菱形天线的水平波束角相当宽, 若想让天线最大增益方向不是在正前方时, 可以增减各个分支电缆的长度, 让在某方向的电波, 经由各个天线接收下来到达合并点时能够同相..如下图, 希望天线组增益最大方向是斜向左侧N 度同相位的位置\\\/各个天线所接收的电波相位, 以最左边的\\/\天线为零度来当基准, 则\\/\X = x / (C / F) * 360\\/\\z= 电波路径长Y = y / (C / F) * 360\\/\y\Z = z / (C / F) * 360↘/↘x↘↘↘↘↘↘OXYZ所使用的电缆长度-+--+--+--+-c1.c2.c3.c4 , 须让电||||波传送到合并器时||||相位一样, 那么天线c1|c2|c3|c4|最大增益方向就会||||朝向左侧N 度的位置\\//, 这种做法, 就如同\||/相位数组天线一般..\||/此处以c1 的电缆出口+-------------+为0 度, 那么c2 相位||延迟就是-X, C3 为-Y||C4 为-Z, 那么电波到||达合并器时, 相位就||会一样..另外要注意, 一般VHF/UHF 的功率合并分配器, 其每组分支出口的相位有可能相差180 度, 譬如一分二(二合一), 其两组输出相位可能刚好相反(视分配合成器的结构而定), 须把此项因素考虑进去, 通常的做法是若发现此种现象, 将天线馈电点位置左右互换即可..这里要注意的是, 电波在电缆中传送的速度较真空慢, 故利用电缆长度来达到电波相位延迟, 须先查表得知电波在该种电缆的波长缩减比例, 以RG58 来说, 这个值约为0.66, 换言之, 300MHz 的电波在真空中波长约为1M, 该电波在真空中传输一公尺远的点, 电压与原点同相, 故利用一米长的RG58 传输该电波, 在电缆出口处的电波相位与电缆入口比较将会是L/ (C/F*0.66) * 360 = 1米/ (光速/300MHz * 0.66) * 360 = 185.5 度..而SHF 因为频率高, 一般市售VHF/UHF 功率合成分配器(变压器结构) 不适用, 此时可以利用电缆来制作, 大体上有两种方式, 一是共振线法, 一是迭接并接法, 参考以下我以前写的网页:/mysite/ch...ant-network.htm网页中的数值, 是以50 ohm 阻抗的系统来举例, 75 ohm 的系统也可用, 只是共振线的取得较困难, 尤其是 1 to 2 时, 其共振线传输阻抗会是sqr(150*75)= 106ohm 及sqr(37.5*75) = 53ohm两种数值,前者很难找到这样的电缆, 后者倒是可以用rg58 (50~52ohm); 而1 to 4及迭接合并法则没这样的困扰..这里顺带一提, 使用共振线法, 因为频率不同, 共振线长度就需要不同, 故共振线方式只能用在窄频带..而底下这张照片中的16 菱形天线, 就是利用迭接法将四组四菱形天线合并, 故每两组天线的馈电点左右相反, 而分支电缆长度都相同, 故最大增益方向垂直于天线面, 也就是朝向您的方向..这个天线排列方式, 其水平波束角相当窄, 约在10~20 度之间, 若全部以垂直方式来合并如同下图方式, 则水平波束角与原4 菱形同, 但垂直波束角约只有3 度:/\↓共16 个\/ /\\/ /\\/ /\\/ /\\/ /\\/ /\\/ /\\/ ↑至于所制作出来的天线大小, 请各位以天线单边长来绘图想象一下吧.... 当初我所制作的那个拿来收台北数字电视讯号的4x 含一组导波, 印象中高近90 cm, 厚近30cm (不做导波装置会薄很多), 宽约30~40 cm 忘了!故真要像照片那样做16 菱形, 则天线长宽各约. 1 米, 若想垂直方向迭接, 天线将高达3 米.....><"最初由antion 发表车机建议还是使用全方位的垂直天线比较适当。

自己制造无线网络增益天线

自己制造无线网络增益天线

无线路由及网卡增强信号方法以下是我从多处收集来的DIY天线的方案,集中在这里,供网友学习,制作。

无线路由器越来越普及,引出的讨论也越来越多。

特别是信号强度,接收性的问题相当值得注意。

而大家最经常想到、比较可行的办法就是采用增益天线。

因此,编者特收集整理相关制作天线的例子,从国内外、从低端到终极,以一种比较客观的角度,展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。

初学者型奶粉罐天线一、选型先上网收集天线资料,看到很多国外的天线DIYER做出来的WIFI天线真是五花八门!有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线……让人看得眼花缭乱。

经过再三筛选,最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高!十分适合初学者制作。

二、制作圆筒天线之所以取材方便,是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下:中心频点=2.445G圆筒直径=127mm圆筒长度=111mm振子长度=31mm振子距圆筒底部边距=37mm从图片可以看出,馈线的屏蔽网连接金属圆筒,信号通过圆筒反射到振子上,当然振子就是馈线的芯线了,芯线与金属筒是绝缘的,这点必须注意!在参照外国爱好者制作WIFI天线的同时,笔者加入了自己的想法:很多爱好者都喜欢在圆筒加装N 座或BNC座,然后在馈线的连接处做对应的N头或BNC头,用于连接。

但笔者觉得虽然该方法对使用十分方便,但同时也对信号造成了损耗(估计1-2DBI),尤其在2.4G的频段更加明显!因此,mr7决定把屏蔽网直接焊在圆筒上(焊接前先把外壳打磨光滑),而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了!建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管,先把铜管套在馈线上,然后跟屏蔽网一起焊牢在金属圆筒的外壳上,然后用热风筒把热缩套管来回吹多次,把馈线固定在铜管上,这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响!馈线笔者是选用双屏蔽的RG-58电缆,接头是SMA母头,用于接在WIFI的AP上面。

18db铜丝平板天线,DIY无线网卡天线

18db铜丝平板天线,DIY无线网卡天线

本稿是和PConline携手共同举办的《2009全民DIY大赛》中另一个获奖作品,通过上篇《18db铜丝平板天线制作方法》的介绍,相信大家对天线对无线信号的增强效果有了一个明确的概念,但是还有很多朋友对怎么样制作天线,怎么样把天线振子和馈线进行焊接,怎么选择馈线等这些细节问题比较模糊。

今天我们来介绍一款13DB的双菱形天线,在此也感谢作者vodka的精彩作品,他很详细的介绍了天线馈线的选择,振子和馈线的焊接方法。

独乐乐不如众乐乐。

希望大家也能做出一款好的双菱天线。

一、天线概述双菱天线是最容易制作的,而且是增益较高的一种定向天线。

材料也很容易收集,初学者很容易就能制作成功,而且增强的无线信号效果让人很有成就感,更能激发大家对DIY的信心和兴趣。

二、材料收集以及工具准备型号为mil-c-17 RG-316 50Ω的镀银特氟龙高温线准备5M,估计10元/米。

横截面积为2.5mm的铜线(这个可以从电力线里面剥出来,但是横截面积要符合)估计4元/米。

准备的部分材料空调机铜管,外径9mm、内径7mm,长6CM奶糖盒子的盖,面积280mm x 200mm x 20mm奶糖盒盖子拿来当反射板三、制作步骤1、首先制做天线的中心,也就是振子的部分。

铜丝按规定的长度来进行弯曲角度要垂直按照图示来弯曲振子的成品展示2、制作天线的支撑物。

用钢质螺钉在标记好的中心位置敲出一个定位点钻个大小合适的洞, 刚好可以传过铜管用锉刀或者电动砂轮加工铜管的一头双菱到反射板高度在20mm左右3、SMA接头制作方法(馈线接头的做法)SMA 头和射频线为什么我们要制做SMA接头,这是因为很多无线路由或AP本身提供有独立的天线接口,这样我们就不需要拆开AP或无线路由在内部焊线了,也就不就用担心设备的保修问题。

先剥好射频线,芯线暴露1.7~2mm。

剥线和制做SMA头射频馈线的中心导体只需要暴露2mm左右,刚好能放进SMA插针里面就好。

给馈线的中心导体上一点锡,这样接触更紧密,导电性更好。

四菱天线制作方法

四菱天线制作方法

四菱天线制作方法天线是无线通信中重要的设备,它用于接收和发送无线信号。

四菱天线作为一种常见的天线类型,具有较高的增益和较窄的波束宽度,在许多应用场景中被广泛使用。

下面将介绍制作四菱天线的方法。

材料准备制作四菱天线需要以下材料:1.铜线:用于制作天线主体和连接线。

2.天线座:用于固定天线主体。

3.焊锡:用于连接天线主体和连接线。

4.电缆:用于连接天线和设备。

5.压线钳:用于压线。

制作步骤步骤一:测量与切割1.使用尺子测量所需的铜线长度。

四菱天线的长度应为波长的四分之一。

2.使用剪刀或铜丝剪切割所需长度的铜线。

步骤二:弯曲铜线1.将铜线折弯成一条直线,留下一个尾端用于连接线。

2.将折弯的铜线两端弯曲成一个菱形的形状,这是四菱天线的主体。

步骤三:焊接1.将铜线两端的连接线与天线主体的尾端相连接,并使用焊锡焊接固定。

步骤四:固定天线座1.将天线主体插入天线座中。

2.使用螺丝固定天线主体和天线座,确保天线主体稳固地固定在天线座上。

步骤五:连接电缆1.使用压线钳剥去电缆两端的绝缘层。

2.将电缆的中心导线与天线的连接线相连接,并用压线钳压紧。

3.将电缆的外层导线与天线主体相连接,并用压线钳压紧。

使用与维护注意事项1.在安装四菱天线之前,请确定所需的天线位置以及合适的角度,以获得最好的无线信号接收和发送效果。

2.在连接电缆时,请确保连接牢固,并且导线之间没有短路或断路,以免影响无线通信质量。

3.定期检查天线连接,确保天线主体与天线座之间的连接紧固,以免受到外部环境影响。

4.根据需要定期清洁天线主体,以去除尘埃和杂质,以维持良好的无线信号传输效果。

结论通过以上制作方法,我们可以自己制作出一个简单的四菱天线。

制作四菱天线并进行正确的安装和使用,可以提供较高的通信质量和传输效率。

同时,注意天线的维护和保养,可以延长天线的使用寿命,确保其长期稳定地工作。

希望本文提供的制作方法和使用注意事项能对您有所帮助。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

自制无线网卡高增益天线(16)——简
易菱形天线
090313更新多两个例子,增加TP-WN321G+新版改SMA及TL-WN321G馈线连接方式
注意线头的连接方式(接地和芯线)
推荐使用直径1.5MM的铜芯
最后天线用热熔胶固定在中心基座就可以了(注意与反射板的平行)
PS:天线不是越大越好!正确的是越精确越好,双棱、多棱天线的棱形边长=1/4波长,
2.4G的波长是12.5MM.一般我们常用的6频道好象是2437MHZ吧,所以边长大于31mm一点点就好了
例子2
例子3——双菱叠加
叠双菱振子
焊好馈线的振子
用刻录盘盒制作基座及反射板
装配好的叠双菱天线
网友mawenzheng的作品,感谢他的分享。
