剪力墙结构设计计算要点和实例
剪力墙结构简化计算-内力计算
绿色建筑的发展趋势
节能设计
在剪力墙结构的设计中,应充分考虑节能因 素,采用合理的建筑布局、朝向和窗墙比等 措施,降低建筑能耗,提高能源利用效率。
环保材料,降低建筑对环境的负荷,实
现绿色建筑的可持续发展。
THANKS FOR WATCHING
感谢您的观看
该方法能够处理复杂的几何形状和材料非线性问题,广泛应 用于工程实践中。
有限差分法
有限差分法是一种离散化的数值计算方法,通过将连续的 空间离散成有限个小的差分网格,并利用差分公式代替微 分方程进行求解。
该方法适用于求解偏微分方程,对于求解剪力墙的内力具 有一定的适用性。
边界元法
边界元法是一种基于边界积分方程的数值计算方法,通过将问题转化为边界积分 方程,并利用离散化的方式求解。
大跨度桥梁剪力墙结构优化设计
针对大跨度桥梁的特点,采用相应的优化设计方法,对剪力墙结构进行优化设计,降低 结构的自重和提高结构的稳定性。
05 剪力墙结构的发展趋势与 展望
新材料的应用
高强度钢材
高强度钢材具有更高的屈服点和抗拉 强度,能够减少钢材用量,减轻结构 自重,提高结构的承载能力和抗震性 能。
求解数学模型
选择合适的优化算法,对数学模型进行求解, 以获得最优解。
建立数学模型
根据问题定义,建立相应的数学模型,包括 目标函数和约束条件。
结果分析
对最优解进行分析,评估其可行性和有效性。
优化设计实例
高层建筑剪力墙结构优化设计
针对高层建筑的特点,采用相应的优化设计方法,对剪力墙结构进行优化设计,提高结 构的承载力和稳定性。
高层剪力墙的内力计算
总结词
高层剪力墙的内力计算需要考虑地震作 用和风荷载等动态因素,需要采用动力 分析方法。
高层住宅建筑剪力墙结构的设计与分析
高层住宅建筑剪力墙结构的设计与分析在现代城市的建设中,高层住宅建筑如雨后春笋般涌现。
剪力墙结构作为高层住宅建筑中一种常见且重要的结构形式,其设计的合理性和科学性直接关系到建筑物的安全性、稳定性以及使用功能的实现。
本文将对高层住宅建筑剪力墙结构的设计进行详细的探讨与分析。
一、剪力墙结构的基本概念与特点剪力墙结构是由一系列纵向和横向的钢筋混凝土墙体组成,这些墙体不仅承担着竖向荷载,还能有效地抵抗水平荷载,如风荷载和地震作用。
其主要特点包括:具有良好的抗侧刚度,能够有效控制建筑物在水平荷载下的变形;结构整体性强,空间整体性好,能够提供较为规则的建筑平面布局;墙体自身的承载能力较高,能够承受较大的竖向和水平荷载。
二、高层住宅建筑中剪力墙结构的设计要点1、结构布置在设计过程中,剪力墙的布置应遵循均匀、对称、周边化的原则。
均匀布置可以使结构在各个方向上的刚度相近,减少扭转效应;对称布置有助于减小水平荷载作用下的偏心影响;周边化布置则能增强结构的抗扭性能,提高结构的整体稳定性。
同时,要注意避免出现短肢剪力墙,因为短肢剪力墙的抗震性能相对较弱。
对于较长的剪力墙,应设置洞口将其分成若干墙段,以避免墙段过长而导致脆性破坏。
2、墙体厚度剪力墙的厚度应根据建筑物的高度、抗震等级以及墙体所承担的荷载等因素来确定。
一般来说,底层剪力墙的厚度较大,随着楼层的增加逐渐减小。
在满足结构要求的前提下,应尽量减小墙体厚度,以增加建筑的使用面积。
3、混凝土强度等级混凝土的强度等级应根据结构的受力情况、耐久性要求以及施工条件等综合确定。
高强度等级的混凝土可以减小墙体的截面尺寸,但过高的强度等级可能会导致混凝土的脆性增加,不利于结构的抗震性能。
4、配筋设计剪力墙的配筋包括竖向分布钢筋和水平分布钢筋。
竖向分布钢筋主要承受墙体的竖向荷载,水平分布钢筋则主要用于抵抗水平荷载产生的剪力。
配筋量应根据计算结果和规范要求进行确定,同时要注意钢筋的间距和锚固长度等构造要求。
框架剪力墙结构设计要点
框架剪力墙结构设计要点在现代建筑设计中,框架剪力墙结构因其具备良好的抗震性能、较大的室内空间利用率以及灵活的布局等优点,得到了广泛的应用。
要确保这种结构的安全性、可靠性和经济性,合理的设计至关重要。
以下将详细阐述框架剪力墙结构设计的要点。
一、结构布置1、剪力墙的布置剪力墙应均匀布置在建筑物的周边、楼梯间、电梯间及平面形状变化较大的部位。
这样可以有效地提高结构的抗扭性能和整体稳定性。
同时,剪力墙的长度不宜过长,避免出现单片剪力墙承担过大的水平荷载,导致过早破坏。
2、框架柱的布置框架柱应尽量做到上下贯通,避免在同一楼层出现框架柱截面尺寸和位置的突变。
柱网的布置应满足建筑使用功能的要求,同时要保证结构的受力合理。
3、梁的布置梁的布置应与剪力墙和框架柱协同工作,形成良好的传力体系。
框架梁应尽量避免穿过剪力墙,以免削弱剪力墙的承载能力。
二、抗震设计1、抗震等级的确定根据建筑物所在地区的抗震设防烈度、建筑高度、结构类型等因素,准确确定框架剪力墙结构的抗震等级。
抗震等级的确定直接影响到结构构件的配筋和构造要求。
2、地震作用计算采用合理的计算方法,如底部剪力法、振型分解反应谱法或时程分析法,计算地震作用下结构的内力和位移。
在计算过程中,要考虑扭转效应的影响。
3、抗震构造措施根据抗震等级,对框架柱、剪力墙、框架梁等构件采取相应的抗震构造措施,如加密箍筋、设置约束边缘构件等,以提高结构的延性和耗能能力。
三、荷载取值1、恒载包括结构自重、建筑装修材料重量、固定设备重量等。
在设计过程中,应根据实际情况准确计算恒载的大小。
2、活载按照《建筑结构荷载规范》的规定,合理取值各类活荷载,如楼面活载、屋面活载、风荷载等。
同时,要考虑活载的不利布置对结构内力的影响。
四、结构分析1、模型建立采用合适的结构分析软件,建立准确的框架剪力墙结构计算模型。
在模型中,要正确输入构件的几何尺寸、材料特性、荷载等参数。
2、计算结果分析对结构分析的计算结果进行仔细分析,包括结构的自振周期、位移比、层间位移角、内力分布等。
高层建筑结构设计第4章剪力墙结构设计课件.ppt
4.1剪力墙结构布置与计算基本假定
4.1.1剪力墙结构布置与设计要点 4.1.2剪力墙结构的承重方案 4.1.3计算基本假定 4.1.4剪力墙内力计算
4.1.1剪力墙结构布置要点
剪力墙结构布置与设计要点 1.剪力墙平面布置(双向或多向) 2.剪力墙竖向布置(连续布置,避免突变) 3.剪力墙的配筋 4.剪力墙的墙肢分类 5.短肢剪力墙的设计要求 6.剪力墙结构的典型平面 7.剪力墙结构的变形
a ——洞口两侧墙肢轴向间距
6.4双肢墙内力及位移计算
力与变形关系
M 1 ( x)
EI1 y1"
EI
'
11
M 2 (x)
EI 2 y2"
EI
2
' 2
y1 y2 y
1 2
4.4双肢墙内力及位移计算
根据力与变形关系得不同荷载情况下得微分方程
2 1 1 2
倒三角荷载
( ) 2( ) 2
4.4双肢墙内力及位移计算
1、适用条件: 开洞规则,墙厚、层 高不变的双肢剪力墙。
➢ 判别条件: =1~10
4.4双肢墙内力及位移计算
➢ 2、基本假定 (1)忽略连梁轴向变形,即假定两墙肢水平位移完
全相同 (2)两墙肢各截面的转角和曲率都相等,连梁两端
转角相等,连梁反弯点在梁的中点 (3)墙肢截面、连梁截面、层高等几何尺寸沿全高
4.2.5剪力墙截面设计
内力与位移计算思路 N-由竖向荷载和水平荷载共同产生 M-由水平荷载产生 V-由水平荷载产生——受剪(水平钢筋)
压弯构件 (竖向构件)
竖向荷载下的N:按照每片墙的承载面积计算
水平荷载下的M、N、V:按照墙的等效刚度分配至 各墙
建筑结构设计中剪力墙结构设计要点
建筑结构设计中剪力墙结构设计要点摘要:作为常见的建筑形式,剪力墙结构因自身良好的抗风性能和抗震性能在建筑工程当中得到了广泛的运用,为了充分发挥出剪力墙结构的优点,必须高度重视结构设计问题。
设计人员首先应该针对剪力墙结构进行充分分析,结合工程需求提出优化措施,考虑到影响剪力墙结构的要素众多,必须综合考量,结合工程实践完成设计方案调整,发挥剪力墙结构的应有之用,文章将以此作为切入点进行深入分析。
关键词:建筑结构设计;剪力墙结构设计;应用分析0引言通过与传统墙体结构的比较,剪力墙结构在承载能力和抗震性能方面表现优良,保证了结构的稳定性,同时也营造了更加安全的居住环境。
剪力墙结构设计包含的内容多样,设计过程中需要根据工程实践分析结构设计当中的常见问题,结合工程经验,通过优化设计保证剪力墙结构性能的发挥。
设计人员是影响建设效果的关键所在,为此设计之前就应该针对其应用流程进行全面掌握,同时明确重点难点问题,以优化措施发挥最大的潜力墙结构优势。
1. 剪力墙的使用原则1.1 剪力墙结构设计原则要保证建筑墙体的安全性,必须在剪力墙结构以及结构形式的基础之上进行分析,找出针对性的解决方案,刚接形式的结构设计能够满足楼面横截面积小的情况,具有减少墙肢平面外弯矩的效果,能够提高整体的承重能力。
横向和纵向结构分化设计当中,需要从整体角度进行考量。
剪力墙在高层建筑当中的作用尤为突出,作为一个竖向构件,在建筑中充当着抵抗策略的角色,同时也承受着竖向负重以及横切面的负重,如果采用剪力墙组成受力墙面结构,剪力墙墙体就能够承担所有负重,对整个建筑工程影响很大。
为了发挥出剪力墙设计的最优作用,首先应该合理认识剪力墙的作用,布置方式采用沿中心轴方向双向布置,如果建筑抗震要求高,可以采用双向剪力墙设计方法;墙体的形状同样也会对剪力墙的使用设计产生一定的影响。
在设计过程中应保持受力均匀,保持受力对称,保证剪力墙中心和墙的结构中心相近,使剪力墙的效果最大化。
剪力墙结构设计计算要点和实例

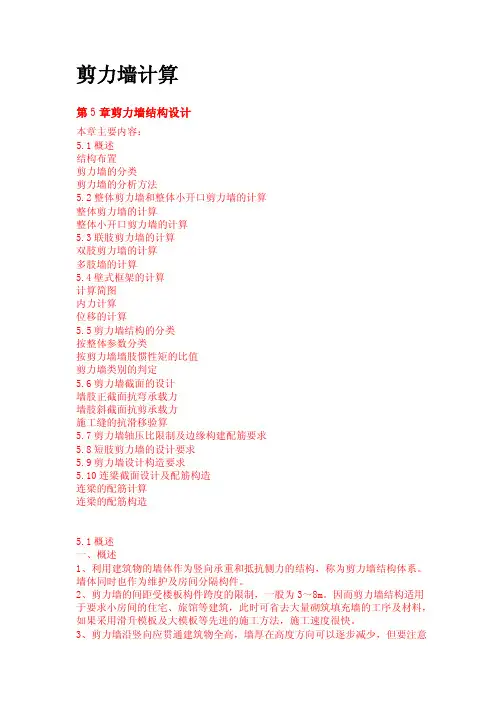

5.1 概述 一、概述 1、利用建筑物的墙体作为竖向承重和抵抗侧力的结构,称为剪力墙结构体系。 墙体同时也作为维护及房间分隔构件。 2、剪力墙的间距受楼板构件跨度的限制,一般为 3~8m。因而剪力墙结构适用 于要求小房间的住宅、旅馆等建筑,此时可省去大量砌筑填充墙的工序及材料, 如果采用滑升模板及大模板等先进的施工方法,施工速度很快。 3、剪力墙沿竖向应贯通建筑物全高,墙厚在高度方向可以逐步减少,但要注意
M=q/2H2(均布荷载) ;V=qH M=q/3H2 (倒三角形) ;V=qH/2 M:墙体底部弯矩;V:墙体底部剪力。
3、计算位移: (1)考虑洞口对截面面积及刚度的削弱: 其中: 等效截面面积, :截面毛面积。 (2)等效截面惯性矩:即取有洞和无洞截面惯性矩沿竖向的加权 平均值。 有洞口处墙截面惯性矩的计算:
避免突然减少很多。剪力墙厚度不应小于楼层高度的 1/25 及 160mm。 4、现浇钢筋混凝土剪力墙结构的整体性好,刚度大,在水平力作用下侧向变形 很小。墙体截面面积大,承载力要求也比较容易满足,剪力墙的抗震性能也较好。 因此,它适宜于建造高层建筑,在 10~50 层范围内都适用,目前我国 10~30 层的高层公寓式住宅大多采用这种体系。 5、剪力墙结构的缺点和局限性也是很明显的,主要是剪力墙间距太小,平面布 置不灵活,不适应于建造公共建筑,结构自重较大。 6、为了减轻自重和充分利用剪力墙的承载力和刚度,剪力墙的间距要尽可能做 大些,如做成 6m 左右。 7、剪力墙上常因开门开窗、穿越管线而需要开有洞口,这时应尽量使洞口上下 对齐、布置规则,洞与洞之间、洞到墙边的距离不能太小。 8、因为地震对建筑物的作用方向是任意的,因此,在建筑物的从纵横两个方向 都应布置剪力墙,且各榀剪力墙应尽量拉通对直。 9、在竖向,剪力墙应伸至基础,直至地下室底板,避免在竖向出现结构刚度突 变。但有时,这一点往往与建筑要求相矛盾。例如在沿街布置的高层建筑中,一 般要求在建筑物的底层或底部若干层布置商店,这就要求在建筑物底部取消部分 隔墙以形成大空间,这时也可将部分剪力墙落地、部分剪力墙在底部改为框架, 即成为框支剪力墙结构,也称为底部大空间剪力墙结构。 10、当把墙的底层做成框架柱时,称为框支剪力墙,底层柱的刚度小,形成上下 刚度突变,在地震作用下底层柱会产生很大的内力和塑性变形,致使结构破坏。 因此,在地震区不允许单独采用这种框支剪力墙结构。
5++ 剪力墙设计实例讲解
5++ 剪力墙设计实例讲解在建筑结构设计中,剪力墙扮演着至关重要的角色。
它不仅能够承受水平荷载,如风荷载和地震作用,还能有效地保证建筑物的整体稳定性和安全性。
接下来,我将通过一个具体的实例,为您详细讲解 5++剪力墙的设计过程。
我们所选取的实例是一个高层住宅楼项目。
该建筑总高度为80 米,地上 25 层,地下 2 层。
根据建筑的使用功能和抗震要求,决定采用剪力墙结构体系。
首先,进行结构布置。
剪力墙的布置需要综合考虑建筑的平面形状、受力特点以及使用要求等因素。
在这个实例中,为了保证结构的抗侧刚度和扭转性能,我们在建筑物的周边和电梯井、楼梯间等部位布置了剪力墙。
同时,要注意剪力墙的长度和厚度,既要满足受力要求,又要避免过长或过厚导致自重过大和材料浪费。
在确定剪力墙的尺寸时,需要进行详细的计算。
根据规范要求,剪力墙的厚度不应小于160mm,且应根据楼层高度和抗震等级逐步增加。
对于底层剪力墙,厚度通常取为200mm 以上。
在计算剪力墙的受力时,我们主要考虑水平荷载作用下的内力,包括弯矩、剪力和轴力。
通过建立结构模型,输入相关的参数,如建筑高度、地震烈度、风荷载等,利用专业的结构分析软件进行计算。
计算结果出来后,需要对剪力墙的配筋进行设计。
配筋的数量和规格取决于剪力墙所承受的内力大小。
一般来说,剪力墙的竖向钢筋主要承受轴力,水平钢筋主要承受弯矩和剪力。
在配筋时,要满足最小配筋率的要求,同时还要考虑钢筋的间距和锚固长度等构造要求。
此外,还需要注意剪力墙的边缘构件设计。
边缘构件包括约束边缘构件和构造边缘构件。
约束边缘构件通常设置在底部加强区,其配筋要求更加严格,以提高剪力墙的抗震性能。
构造边缘构件则设置在其他部位,配筋要求相对较低。
在施工过程中,剪力墙的混凝土浇筑质量也非常关键。
要保证混凝土的强度和密实度,避免出现蜂窝麻面、裂缝等质量问题。
同时,要注意钢筋的绑扎和连接,确保其符合设计要求。
另外,还需要考虑剪力墙与其他构件的连接。
剪力墙结构设计实例讲解
剪力墙结构设计实例讲解在建筑结构设计领域,剪力墙结构因其良好的抗震性能和空间分隔能力,被广泛应用于高层住宅和商业建筑中。
接下来,我们将通过一个具体的实例来详细讲解剪力墙结构的设计过程。
首先,让我们来了解一下这个实例的基本情况。
这是一个位于地震设防烈度为 7 度的 20 层住宅楼项目,总高度约 60 米,建筑面积约15000 平方米。
根据建筑功能和使用要求,需要在保证结构安全的前提下,合理布置剪力墙,以满足建筑的空间布局和抗震性能要求。
在进行剪力墙结构设计之前,我们需要对建筑物所承受的荷载进行计算。
荷载主要包括恒载(如结构自重、建筑装修重量等)、活载(如人员活动、家具设备重量等)以及风荷载和地震作用。
通过精确的计算,确定结构在各种荷载组合下的内力和变形情况。
对于剪力墙的布置,需要遵循一定的原则。
一般来说,剪力墙应沿建筑物的主要轴线布置,形成较为规则的抗侧力体系。
在这个实例中,我们在建筑物的周边和电梯井、楼梯间等位置布置了剪力墙,以增强结构的抗扭性能和整体稳定性。
同时,剪力墙的间距也需要合理控制,既要保证结构的刚度均匀分布,又要避免间距过小导致施工困难和造价增加。
在确定了剪力墙的位置和数量后,我们需要对剪力墙的尺寸进行设计。
剪力墙的厚度通常根据其所在位置和受力情况确定。
在底部加强区,剪力墙的厚度一般较大,以提高其抗震能力。
而在非加强区,可以适当减小厚度,以节约材料和减轻结构自重。
此外,剪力墙的长度和高度也需要根据结构的受力特点和建筑空间要求进行合理调整。
接下来是对剪力墙的配筋设计。
配筋的目的是为了保证剪力墙在受力时能够具有足够的承载能力和延性。
一般来说,剪力墙的竖向钢筋主要承受压力,水平钢筋主要承受剪力。
在配筋计算中,需要考虑剪力墙的轴压比、剪压比等控制指标,以确保其满足规范要求。
同时,为了提高剪力墙的抗震性能,还需要在墙端和洞口周边设置加强钢筋。
在结构分析计算方面,我们采用了先进的结构分析软件,如SATWE、ETABS 等。
剪力墙结构设计要点(新规范6、7度)
抗震设防烈度6、7度地区A级高度剪力墙结构设计要点一、整体规定◆A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度:◇全部落地剪力墙——6度、7度抗震时,分别为140、120m◇部分框支剪力墙——6度、7度抗震时,分别为120、100m◇A级高度甲类高层建筑的剪力墙结构最大适用高度:6度、7度抗震时,将本地区设防烈度提高一级后,应符合上述要求(说明:房屋高度指室外地面至主要屋面高度,不包括局部突出屋面的电梯机房、水箱、构架等高度)◆结构的最大高宽比;◇6和7度抗震时,分别为6、5◆质量与刚度分布明显不对称、不均匀的结构,应计算双向水平地震作用下的扭转影响;◇其他情况,应计算单向水平地震作用的扭转影响◆考虑非承重墙的刚度影响,结构自振周期折减系数取值0.9~1.0◆平面规则检查,需满足:◇形状:平面长度不宜过长(图1),L/B宜符合表3.4.3的要求;平面突出部分的长度l、l/b宜符合表1的要求;建筑平面不宜采不宜过大、宽度b不宜过小(图1),l/Bmax用角部重叠或细腰形平面布置。
(图2)图1 建筑平面示意图2 角部重叠和细腰形平面示意◇扭转:1、在考虑偶然偏心影响的规定水平地震力作用下,楼层竖向构件最大的水平位移和层间位移,A级高度高层建筑不宜大于该楼层平均值的1.2倍,不应大于该楼层平均值的1.5倍;《高规》第10章所指的复杂高层建筑不宜大于该楼层平均值的1.2倍,不应大于该楼层平均值的1.4倍。
注:当楼层的最大层间位移角不大于0.4/1000时,该楼层竖向构件的最大水平位移和层间位移与该楼层平均值的比值可适当放松,但不应大于1.6。
2、结构扭转为主的第一自振周期Tt 与平动为主的第一自振周期T1之比,A级高度高层建筑不应大于0.9,《高规》第10章所指的复杂高层建筑不应大于0.85。
◇楼板:1、当楼板平面比较狭长、有较大的凹入或开洞而使楼板有较大削弱时,应在设计中考虑楼板削弱产生的不利影响;2、有效楼板宽度不宜小于该层楼面宽度的50%;楼板开洞总面积不宜超过楼面面积的30%;3、在扣除凹入或开洞后,楼板在任一方向的最小净宽度不宜小于5m,且开洞后每一边的楼板净宽度不应小于2m。
剪力墙结构计算
剪力墙结构具有较高的侧向刚度 和抗侧力能力,能够承受较大的 水平荷载和地震作用,同时具有 较好的整体性和稳定性。
剪力墙结构的应用场景
高层建筑
由于剪力墙结构具有较高的侧向刚度 和抗侧力能力,因此适用于建造高层 建筑,能够满足高层建筑的侧向力和 稳定性要求。
大跨度跨越结构
剪力墙结构也可用于大跨度跨越结构 ,如桥梁、大型工业厂房等,能够提 供较大的承载力和跨越能力。
剪力墙的抗震设计方法
基于力的设计方法
根据地震作用力的大小,通过计算和分析,确定剪力墙的截面尺寸、配筋等参 数,以满足结构的抗震要求。
基于性能的设计方法
这种方法更注重剪力墙在地震作用下的性能表现,通过优化剪力墙的构造措施, 提高其抗震性能,以达到预期的抗震目标。
提高剪力墙抗震性能的措施
加强剪力墙的延性
钢材质量
采用高强度钢材,降低截 面尺寸和重量,提高结构 承载力和抗震性能。
复合墙体
采用轻质材料作为填充或 夹层,形成复合墙体,提 高保温、隔热和隔音效果。
结构优化
合理布置剪力墙
根据建筑需求和地震作用,合理 布置剪力墙的位置、数量和尺寸, 以提高结构的整体刚度和稳定性。
优化连梁设计
连梁是剪力墙的重要组成部分,通 过优化连梁的截面尺寸、配筋方式 和连接方式,提高其承载力和延性。
费。
05 剪力墙结构的抗震性能分 析
地震作用下的剪力墙性能分析
剪力墙的变形能力
在地震作用下,剪力墙的变形能力对其抗震性能至关重要。 剪力墙应具有足够的延性和耗能能力,以吸收地震能量并减 轻结构损坏。
剪切破坏机制
地震作用下,剪切破坏是剪力墙的一种常见破坏模式。通过 合理的剪力墙设计,可以避免剪切破坏的发生,从而提高其 抗震性能。
少量剪力墙的框架结构设计要点
少量剪力墙的框架结构设计要点摘要:本文以一配置了少量剪力墙的框架结构项目为例,从计算模拟分析以及结构措施处理等方面讨论配置少量剪力墙的框架结构其应用情景以及设计要点,以供类似工程参考。
关键词:框架结构、乙类建筑、少量剪力墙、设计要点。
一、项目描述本项目位于深圳市,为九年一贯制学校,项目包含综合楼、中学部教学楼、小学部教学楼、体育场、网球场、教师宿舍楼等建筑物。
本文以其中一栋教学楼为例,就配置少量剪力墙的框架结构进行设计讨论,就相关设计要点进行阐述。
二、设计要点:项目位于广东省深圳市,抗震设防烈度为七度,学校建筑为乙类建筑,教学楼部分无地下室,主要基础型式为桩基础;本文重点其中小学宿舍楼为4层,建筑高度为15米,为回字型中空平面,多为单跨体系。
1、结构体系的选取:根据楼栋高度以及建筑平面布置,考虑设计为钢筋混凝土框架结构型式,在适当不影响建筑使用功能的位置,布置部分剪力墙,在结构布置时尽量将这部分剪力墙分布在结构端部,以能较好地增加结构抗震性能。
根据《建筑工程抗震设防分类标准》[1]GB 50223-2008中第6.0.8条规定:“教育建筑中,幼儿园、小学、中学的教学用房以及学生宿舍和食堂,其抗震设防类别应不低于重点设防类。
”所以本项目的中、小学教学楼属于乙类建筑;《建筑抗震设计规范》[2]GB 50011-2010中第6.6.6条规定:“甲、乙类建筑以及高度大于24m的丙类建筑,不应采用单跨框架结构。
”通过以上两条相关规范的规定可知,本项目的中、小学教学楼不应采取单跨框架结构。
受限于建筑方案,教学楼为单跨结构,楼层数为四层,根据建筑布局,选取框架结构;但考虑规范相关规定,增加少量剪力墙,使之形成少量剪力墙的框架结构。
小学教学楼结构平面图计算分析采取工程设计常用软件PKPM以及YJK进行对比,通过软件计算分析结果,具体情况如下:第一阶段:当结构处于风荷载以及多遇地震作用下,此阶段主体结构基本处于弹性阶段,剪力墙数量虽较少,但由于剪力墙本身侧向刚度比框架的刚度大很多,在此阶段时框架同剪力墙基本处于协同工作状态,所以可将配置少量剪力墙的框架结构看作同一般的框架-剪力墙结构,按框架-剪力墙结构体系进行分析计算,各项指标及相关要求同框架-剪力墙结构的规定。
实例分析高层建筑框架剪力墙结构设计
实例分析高层建筑框架剪力墙结构设计高层建筑是现代城市中不可或缺的一部分,其建筑结构设计对于建筑的保障至关重要。
当然,针对不同的建筑用途、地理位置、功能等方面的要求,高层建筑的结构设计也会有所不同。
其中,框架剪力墙结构设计是一种常见的方案。
今天我们将重点讨论这种方案,希望对建筑结构设计专业人士以及感兴趣的读者有所启示。
1. 框架剪力墙结构设计的基本原理框架剪力墙结构由“框架”和“剪力墙”两部分组成,其中框架是建筑支撑结构的骨架,而剪力墙是建筑结构的主要承载结构。
框架主要负责承担水平荷载,而剪力墙则负责承担垂直荷载和地震力。
在框架剪力墙结构中,剪力墙会被布置在建筑的核心位置,而框架则贯穿整个建筑。
这种设计可以极大地提高建筑的抗震能力和结构刚度,使建筑更加稳定和安全。
此外,这种设计还可以增加建筑的自重和防火性能,适用于中高层甚至超高层建筑。
2. 框架剪力墙结构设计的具体实现方法在实现框架剪力墙结构设计时,需要考虑以下几个方面的问题:- 建筑布局:剪力墙应该被放置在建筑核心区域,以最大化其受力控制作用。
此外,框架应该被放置在建筑的周边位置,以增加建筑的整体稳定性。
- 钢筋混凝土设计:框架的设计应该考虑抗震、风荷载、地震等因素。
剪力墙应该被设计成厚实、多层的结构,以承担垂直荷载和地震力。
- 梁柱连接:框架和剪力墙之间的梁柱连接应该被精心设计,以确保强度充足且不会发生脆性断裂。
- 材料选择:建筑材料的选择应该考虑建筑的安全性和可持续性。
建议优先选择优质材料,如高强度钢筋和烧结砖,以增加建筑的整体抗震性。
3. 框架剪力墙结构设计的案例分析以下是一个实例分析,关于一个成功应用框架剪力墙结构设计的项目。
该项目是一座60层的高层住宅,其建筑高度达到了180米。
在设计过程中,建筑工程师首先考虑了建筑的布局。
剪力墙被放置在建筑核心区域,而框架则被布置在建筑周围。
他们还考虑了建筑的高度和周边自然条件,以确保建筑具有强大的抗震和风荷载能力。
剪力墙结构设计要点
剪力墙结构设计要点剪力墙是现代建筑结构中常用的一种承载墙结构,具有抗震性能好、刚度大、稳定性好等优点。
在进行剪力墙结构设计时,需要考虑以下几个要点:1.剪力墙的布置:剪力墙的布置应合理,首先需要根据结构荷载进行计算,合理确定墙的数量和位置。
墙体的布置应尽量避免门窗开口,避免墙的连续性受到破坏。
同时,墙体的布置应考虑结构整体的刚性,尽量保证墙体之间的连接。
2.剪力墙的形状和尺寸:剪力墙的形状和尺寸应根据结构荷载和受力要求进行合理设置。
墙体的高度、厚度、长度等要素需要进行详细计算和分析,以满足结构的抗震性能和稳定性要求。
3.剪力墙的钢筋配筋:剪力墙的钢筋配筋应符合设计要求和相关规范。
在进行钢筋配筋时,需要考虑墙体的抗震性能、承载能力、刚度等方面的要求。
钢筋的布置应均匀、合理,并且与墙体的纵向和横向钢筋连接应牢固可靠。
4.剪力墙与结构的连接:剪力墙与结构的连接应具有良好的刚性和可靠性。
墙与柱、梁的连接点需要进行详细计算和分析,以确保连接的强度和刚度。
连接方式可以采用焊接、螺栓连接等方式,需要能够满足结构的受力和变形要求。
5.剪力墙的配筋和墙体厚度与裂缝的控制:剪力墙的配筋和墙体厚度的设计应能够控制墙体的裂缝。
墙体的配筋率和墙体的厚度需满足规范的要求,以控制墙体在受力过程中的裂缝宽度,防止墙体产生过大的变形。
6.剪力墙的开口设计:剪力墙的开口设计应遵循相关规范的要求,合理设置门窗洞口,并采取相应措施进行增强处理。
门窗洞口的开设应尽量避免位于墙体的开端或拐角处,需要通过设计适当的加强措施,保证墙体在开口处的刚性和稳定性。
7.剪力墙的抗震性能验证:剪力墙结构设计完成后,还需进行相应的抗震性能验证。
根据相关规范和要求,进行剪力墙的抗震性能计算和模拟分析,以确保设计的剪力墙结构具有良好的抗震性能和稳定性。
8.剪力墙的施工和监督:剪力墙结构的施工和监督过程应严格按照设计图纸和相关规范要求进行。
墙体施工过程中,需要保证墙体的尺寸、形状、配筋等施工要素的准确性和符合性。
剪力墙结构分析与设计
剪力墙结构分析与设计在现代建筑领域中,剪力墙结构因其出色的抗震性能和空间分隔能力,成为了广泛应用的结构形式之一。
本文将对剪力墙结构进行深入的分析,并探讨其设计要点。
一、剪力墙结构的基本概念剪力墙结构是由一系列纵向和横向的钢筋混凝土墙体组成,这些墙体不仅承担着建筑物的竖向荷载,还能够有效地抵抗水平荷载,如风荷载和地震作用。
剪力墙如同建筑物的“坚固屏障”,通过自身的刚度和强度,将水平力分散和传递到基础,从而保障整个建筑结构的稳定性。
与框架结构相比,剪力墙结构的侧向刚度更大,能够更好地控制结构的水平位移。
二、剪力墙结构的分类1、整体墙没有洞口或者洞口面积小于墙体面积15%的剪力墙可以视为整体墙。
整体墙的受力性能类似于悬臂梁,其内力和位移计算相对简单。
2、小开口整体墙洞口面积稍大,但仍能符合一定条件的剪力墙称为小开口整体墙。
这种墙体的受力性能介于整体墙和联肢墙之间。
3、联肢墙当洞口面积较大,连梁对墙肢的约束作用较强时,形成联肢墙。
联肢墙的计算需要考虑墙肢和连梁的协同工作。
4、壁式框架当洞口尺寸更大,连梁与墙肢的线刚度接近时,剪力墙的受力性能更接近于框架,称为壁式框架。
三、剪力墙结构的受力特点在水平荷载作用下,剪力墙如同竖向放置的深梁,弯曲变形是其主要的变形形式。
由于墙体的整体性,水平力会在墙体内产生较大的剪力和弯矩。
同时,剪力墙的端部通常会产生较大的应力集中,因此在设计时需要加强端部的配筋。
而且,剪力墙的受力性能还会受到墙体厚度、混凝土强度、配筋率等因素的影响。
四、剪力墙结构的设计要点1、合理布置墙体剪力墙的布置应遵循均匀、对称的原则,尽量使结构的质心和刚心重合,以减少扭转效应。
在平面上,应尽量避免出现单向有墙的情况,以保证两个方向的抗侧刚度相近。
2、控制墙体的厚度墙体厚度不仅要满足承载能力的要求,还要考虑稳定性和构造要求。
一般来说,底层墙体的厚度较大,随着楼层的增加,墙体厚度可以逐渐减小。
3、确定混凝土强度等级混凝土强度等级的选择应综合考虑结构的受力性能、耐久性和经济性。
剪力墙结构设计要点(新规范6、7度)
抗震设防烈度6、7度地区A级高度剪力墙结构设计要点一、整体规定◆A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度:◇全部落地剪力墙——6度、7度抗震时,分别为140、120m◇部分框支剪力墙——6度、7度抗震时,分别为120、100m◇A级高度甲类高层建筑的剪力墙结构最大适用高度:6度、7度抗震时,将本地区设防烈度提高一级后,应符合上述要求(说明:房屋高度指室外地面至主要屋面高度,不包括局部突出屋面的电梯机房、水箱、构架等高度)◆结构的最大高宽比;◇6和7度抗震时,分别为6、5◆质量与刚度分布明显不对称、不均匀的结构,应计算双向水平地震作用下的扭转影响;◇其他情况,应计算单向水平地震作用的扭转影响◆考虑非承重墙的刚度影响,结构自振周期折减系数取值0.9~1.0◆平面规则检查,需满足:◇形状:平面长度不宜过长(图1),L/B宜符合表3.4.3的要求;平面突出部分的长度l、l/b宜符合表1的要求;建筑平面不宜采不宜过大、宽度b不宜过小(图1),l/Bmax用角部重叠或细腰形平面布置。
(图2)图1 建筑平面示意图2 角部重叠和细腰形平面示意◇扭转:1、在考虑偶然偏心影响的规定水平地震力作用下,楼层竖向构件最大的水平位移和层间位移,A级高度高层建筑不宜大于该楼层平均值的1.2倍,不应大于该楼层平均值的1.5倍;《高规》第10章所指的复杂高层建筑不宜大于该楼层平均值的1.2倍,不应大于该楼层平均值的1.4倍。
注:当楼层的最大层间位移角不大于0.4/1000时,该楼层竖向构件的最大水平位移和层间位移与该楼层平均值的比值可适当放松,但不应大于1.6。
2、结构扭转为主的第一自振周期Tt 与平动为主的第一自振周期T1之比,A级高度高层建筑不应大于0.9,《高规》第10章所指的复杂高层建筑不应大于0.85。
◇楼板:1、当楼板平面比较狭长、有较大的凹入或开洞而使楼板有较大削弱时,应在设计中考虑楼板削弱产生的不利影响;2、有效楼板宽度不宜小于该层楼面宽度的50%;楼板开洞总面积不宜超过楼面面积的30%;3、在扣除凹入或开洞后,楼板在任一方向的最小净宽度不宜小于5m,且开洞后每一边的楼板净宽度不应小于2m。
钢筋混凝土剪力墙结构体系设计要点
—
= 】 ;
l /
级 高 度 的 高层 建 筑 。工 程 设 防 烈度
由上述计算结果可知 , 结构满足规范的刚重 比和整体稳定要求。结构舒
适 度验 算 见表 6 。
表6风荷 栽 作 用下 的结 构顶g ) , 抗震设防类别为丙类。
_ H . 主楼 标 准 层 为 长 方 形 ,高 宽 比 } } .H / B = 1 4 9 . 8 / 2 6 . 8 = 5 . 6 , 结合公寓的特
—
十
_ . . 。 j 广 I _ — - _ — 1 L . 一
点 采 用 剪力 墙 结 构体 系 ,通 过结 构 布 置 时适 当增 大 外 围剪 力 墙 厚 度 , 保 证 结 构整 体 的抗 侧 刚 度 。结 构 标 准 层 平 面图 见 图 1 , 结 构 主要 尺寸 见
’ / -
f
I II
—
1 4 1 f ●
该工程位于洛阳市涧西区珠江
路与周山路交汇处东侧,建筑面积 约5 . 1 万平方米 ,总高度为 1 4 9 . 8 m 建
—
I / , l
圹 筑形态为单塔楼超高层公寓,设两
层 地 下室 , 地 面上 为 5 1 层公寓 , 超A
表1 。
0 异月法 管 音
按高钢 规 按 荷载规范
1 . 1 3结 构设 计 方 面
I X向风荷载作用
Y向风荷载作用
l J 顷风 向 横 风向 顺风 向 J 横风 向 1 0 . 0 2 9 O . O 5 1 0 . 0 2 1 l 0 . 0 5 4 『0 . 0 3 7 0 . 0 4 2 0 . 0 2 6 J 0 . 0 4 0
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
避免突然减少很多。剪力墙厚度不应小于楼层高度的 1/25 及 160mm。 4、现浇钢筋混凝土剪力墙结构的整体性好,刚度大,在水平力作用下侧向变形 很小。墙体截面面积大,承载力要求也比较容易满足,剪力墙的抗震性能也较好。 因此,它适宜于建造高层建筑,在 10~50 层范围内都适用,目前我国 10~30 层的高层公寓式住宅大多采用这种体系。 5、剪力墙结构的缺点和局限性也是很明显的,主要是剪力墙间距太小,平面布 置不灵活,不适应于建造公共建筑,结构自重较大。 6、为了减轻自重和充分利用剪力墙的承载力和刚度,剪力墙的间距要尽可能做 大些,如做成 6m 左右。 7、剪力墙上常因开门开窗、穿越管线而需要开有洞口,这时应尽量使洞口上下 对齐、布置规则,洞与洞之间、洞到墙边的距离不能太小。 8、因为地震对建筑物的作用方向是任意的,因此,在建筑物的从纵横两个方向 都应布置剪力墙,且各榀剪力墙应尽量拉通对直。 9、在竖向,剪力墙应伸至基础,直至地下室底板,避免在竖向出现结构刚度突 变。但有时,这一点往往与建筑要求相矛盾。例如在沿街布置的高层建筑中,一 般要求在建筑物的底层或底部若干层布置商店,这就要求在建筑物底部取消部分 隔墙以形成大空间,这时也可将部分剪力墙落地、部分剪力墙在底部改为框架, 即成为框支剪力墙结构,也称为底部大空间剪力墙结构。 10、当把墙的底层做成框架柱时,称为框支剪力墙,底层柱的刚度小,形成上下 刚度突变,在地震作用下底层柱会产生很大的内力和塑性变形,致使结构破坏。 因此,在地震区不允许单独采用这种框支剪力墙结构。
三、壁式框架的位移计算 1、壁式框架的水平位移同样也包括两部分: 梁柱弯曲变形产生的位移 及柱轴向变形产生的侧移 但轴向变形产生的侧移在框架结构中很小,可以略去不计。 梁柱弯曲变形产生的侧移:
5.5、剪力墙结构的分类 1、按整体参数来划分 在推导联肢墙求解方法的公式中曾给出:
D 为连梁的刚度系数,是衡量连梁转动刚度的依据,其值越大,连梁的转动刚度
(3)V 为基底的总剪力,即全部水平力之和,括号内后一项反映剪切变形的影 响。为方便计算,引入等效刚度的概念,把剪切变形与弯曲变形综合成用弯曲变 形的形式表达:
二、整体小开口剪力墙的计算 一)、内力计算原理 1、整体小开口剪力墙是指门窗洞口沿竖竖向成列布置、洞口的总面积虽然超过 总立面面积的 16%,但总的来说洞口仍很小。 2、整体小开口剪力墙在水平荷载作用下,整体剪力墙既要绕组合截面的形心轴 产生整体弯曲变形,各墙肢还要绕各自截面的形心轴产生局部弯曲变形,并在各 墙肢产生相应的整体弯曲应力和局部弯曲应力。相比之下,整体弯曲变形是主要 的,而局部弯曲变形是次要的,它不超过整体弯曲变形的 15%。
反之,当剪力墙开洞很小,连梁刚度很大而墙肢的刚度又相对较小时,连梁对墙 肢的约束作用很强,整个剪力墙的整体性很好。此时的剪力墙犹如一片整体墙或 整体小开口墙,在整个剪力墙的截面中,正应力呈线性分布或接近于线性分布。 当连梁对墙肢的约束作用介于上述两种情况之间时,它的受力状态也介于上述两 种情况之间,这时整个剪力墙截面正应力不再呈线性分布,墙肢中局部弯曲正应 力的比例增大。 经过以上分析,对剪力墙类别的判别可给出一个定性的标准: (1)当α < 1 时,可以忽略连梁对墙肢的约束作用,剪力墙按独立墙肢进行计 算; (2)当α≥10 时,连梁对墙肢的约束作用很强,剪力墙可按整体小开口墙进行 计算; (3)当 1≤α<10 时,可按联肢墙进行计算。上面给出了判断剪力墙类别的一 个标准,但并不是唯一标准。 2、按剪力墙墙肢惯性矩比值来划分 整体参数 反映了剪力墙整体性的强弱,它基本上能反映出剪力墙的受力状
刚域的影响用刚度无限大的刚臂来考虑
3、壁式框架的内力计算 璧式框架在水平荷载作用下的内力分析可采用 D 值法进行,但在计算时应注意以 下几点: 梁和壁柱截面都比较宽,剪切变形的影响是不可忽略的; 梁柱节点处有刚域存在。 由于这两个原因的存在,对框架柱的抗侧刚度 D 和反弯点高度都有一定的影响, 因此在内力分析前,首先把壁柱的 D 值及反弯点高度进行修正。
ห้องสมุดไป่ตู้
(1)由墙肢弯曲变形引起的竖向相对位移
4)第 i 层墙肢轴力-i 层以上连梁剪力产生
5)第 i 层墙肢弯矩-按墙肢刚度分配(p87,5.51) 6)第 i 层墙肢剪力-近似按两墙肢折算惯性矩分配(p88,5.52) 5.4 壁式框架的计算 一、概念 洞口尺寸很大-剪力墙的受力接近于框架 截面尺寸效应不能忽略:端部刚性区域较大;需考虑剪切变形的影响 用 D 值法计算壁式框架必须作一些修正 由于壁梁和壁柱截面都较宽,在梁柱相交处形成一个结合区(不再是一个结点), 这个结合区可以视作不产生变形的刚域,或不产生弯曲变形和剪切变形的刚域, 因此,壁式框架的梁、柱实际上都是带刚域的杆件。因而壁式框架就是杆端带有 刚域的变截面刚架。 壁式框架和普通框架的区别有两点:一是刚域的存在;二是杆件截面较宽,剪切 变形不宜忽略。因此,在采用 D 值法进行计算时,原理和步骤与普通框架都是一 样的。但相应的要进行一些修正,这些修正也都是由于上述两个特点带来的。 二、内力分析 1、计算简图及刚臂长度的取值 任采用杆系计算模型,取墙肢和连梁的截面行心为轴线
三、基本原理-以双肢墙为例 1、基本假定 连梁的作用可以用沿高度连续分布的栅片代替-将结构沿高度连续化,为建立微 分方程提供前提 连粱的轴向变形可忽略-墙肢在同一标高处具有相同水平位移 各墙肢在同一标高处的转角和曲率相等-得出连梁的反弯点在梁跨中 层高、墙肢截面积、惯性矩、连梁截面积、惯性矩等几何参数沿墙高不变-保证 微分方程的系数为常数,从而简化方程。 2、微分方程的建立 利用连梁跨中剪力集度为未知数 跨中切口处的竖向相对位移为 0 的变形条件建立微分方程 任一高度处的剪力集度已知后,利用平衡条件可求得墙肢和连梁的内力 切口处的竖向位移可通过在切口处施加一对方向相反的单位力求得
4、当剪力墙的多数墙肢基本均匀,符合整体小开口剪力墙的条件,但存在个别 小墙肢 j 时,作为近似计算,仍可以按上述公式计算内力,但小墙肢宜考虑附加 的局部弯矩:
Vj-按前式计算的第 j 墙肢的剪力 h0-洞口高度 三)、位移计算 整体小开口墙的侧移可按材料力学公式计算,但由于洞口的存在使墙体的整体抗 弯刚度减弱,可将材料力学公式计算出的侧移增大 20%,即:
也越大,连梁对墙肢的约束作用也就越大。
为剪力墙墙肢惯性矩之和,
反映剪力墙本身的刚度。 剪力墙的整体性程度如何,主要取决于连梁与墙肢两者刚度之间的相对关系,即 取决于 。当剪力墙上的门窗洞口很大,连梁的刚度很小而墙肢的刚度又相对 较大时, 值就小,说明连梁对墙肢的约束作用很小,连梁犹如铰接于墙肢的 一个连杆,每一墙肢相当于一个单肢的剪力墙,这些单肢剪力墙完全承担了水平 荷载,墙肢中的轴力为零,各墙肢横截面上的正应力呈线性分布。 剪力墙划分判别
6.应控制剪力墙平面外的弯矩。当剪力墙墙肢与其平面外方向的楼面梁连接时, 应至少采取以下措施中的一个措施,减小梁端部弯矩对墙的不利影响: (1)沿梁轴线方向设置与梁相连的剪力墙,抵抗该墙肢平面外弯矩; (2)当不能设置与梁轴线方向相连的剪力墙时,宜在墙与梁相交处设置扶壁柱。 扶壁柱宜按计算确定截面及配筋; (3)当不能设置扶壁柱时,应在墙与梁相交处设置暗柱,并宜按计算确定配筋; (4)必要时,剪力墙内可设置型钢。 (5)将梁端设计成铰接或做成变截面梁(梁端截面减小),以减少梁在竖向荷载下 的端弯矩对墙平面外弯曲的不利影响; (6)梁与墙连接时,梁内钢筋应锚人墙内,并有足够的锚固长度。 (7) 剪力墙结构的剪力墙沿竖向宜连续分布,上到顶下到底,中间楼层不宜中断。 墙厚度沿竖向应逐渐减薄,不宜变截面厚度时变化太大。厚度改变与混凝土强度 等级的改变宜错开楼层,避免结构刚度突变。 三、剪力墙的分类
11、剪力墙的开洞:在剪力墙上往往需要开门窗或设备所需的孔洞,当洞口沿竖 向成列布置时,根据洞口的分布和大小的不同,在结构上就有实体剪力墙、整体 小开口剪力墙、联肢剪力墙、壁式框架等。
二、结构布置 1、剪力墙结构是由纵向和横向钢筋混凝土墙所组成,竖向荷载、风荷载及地震 作用均由这些墙体承受。 2、高层剪力墙结构,墙体应双向或多向布置,形成对承受竖向荷载有利、抗侧 力刚度大的平面和竖向布局。在抗震结构中、应避免仅单向有墙的结构布置形式, 剪力墙结构的侧向刚度不宜过大。剪力墙间距不宜太密,宜采用大开间布置。剪 力墙宜自下到上连续布置,避免刚度突变。 3、高层建筑结构不应采用全部为短肢剪力墙的剪力墙结构。短肢剪力墙是指墙 肢截面高度与厚度之比为 5~8 的剪力墙,一般剪力墙是指墙肢截面高度与厚度 之比大于 8 的剪力墙。 4、高层剪力墙结构的高宽比限值见表 2.1 和表 2.2、表 2.3。高层剪力墙结构的 基础应有一定的埋置深度(详见第 11 章)。宜设置地下室。 5、较长的剪力墙可用跨高比不小于 5 的弱连梁分成较为均匀的若干个独立墙段, 每个独立墙段可为整体墙或联肢墙,每个独立墙段的总高度和墙段长度之比不应 小于 2,避免剪切破坏,提高变形能力。每个墙段具有若干墙肢,每个墙肢的长 度不宜大于 8m。当墙肢长度超过 8m 时,应采用施工时墙上留洞,完工时砌填充 墙的结构洞方法,把长墙肢分成短墙肢,或仅在计算简图开洞处理。
M=q/2H2(均布荷载) ;V=qH M=q/3H2 (倒三角形) ;V=qH/2 M:墙体底部弯矩;V:墙体底部剪力。
3、计算位移: (1)考虑洞口对截面面积及刚度的削弱: 其中: 等效截面面积, :截面毛面积。 (2)等效截面惯性矩:即取有洞和无洞截面惯性矩沿竖向的加权 平均值。 有洞口处墙截面惯性矩的计算:
