施工图纸会审的常见问题汇总教程文件
工程施工图审查常见问题(doc 8页)
工程施工图审查常见问题(doc 8页)施工图审查常见问题（结构专业常见问题）结构专业常见问题一览表序号常见问题相关规范审图机构处理意见规范编号条目一荷载和计算部分1 计算单向地震作用时，未考虑偶然偏心的影响。
JGJ3-2002 3.3.3 整改2 对于特别重要或对风荷载比较敏感的高层建筑其基本风压未按100年重现期的风压值采用。
JGJ3-2002 3.2.2 整改3 高层建筑消防疏散楼梯，荷载取值小于3.5kn/m2。
GB50009-2001 4.1.1 整改4 上人屋面活载仍用老规范值 1.5 kn/m2，对非上人屋面应建筑专业确认，有时结构按非上人屋面设计，建筑为上人屋面。
GB50009-2001 4.3.1 整改5 对宾馆、医院等厕所隔墙局部布置较密，未折算成等效荷载按实输入，如按每米墙重1/3折算成活荷载数值偏小，且≥1.0kn/m2。
GB50009-20014.1.1注5整改6 对平面不规则结构，结构扭转为主的第一自振周期压Tt与平动为主的第一自振周期T1之比，A级高度大于0.9，B级高度大于0.85。
JGJ3-2002 4.3.5 整改7 对质量与刚度分布明显不对称、不均匀的JGJ3-2002 3.3.2 整改结构，仍按单向水平地震作用进行计算。
8 对V形、Y形、弧形、井字形平面建筑，风荷载体型系数仍取1.3。
JGJ3-2002 3.2.5 审核意见9 现浇楼面中梁的刚度增大系数取 1.0，引起梁支座配筋偏小。
JGJ3-2002 5.2.2 审核意见10 7-9度时，框架结构未进行弱层检验和验算GB50011-2001 5.5.2 审核意见11 地下建筑抗浮计算时浮力项未乘分项系数1.2，自重项未乘分项子数0.9。
GB50009-2001 3.2.5 整改12 计算书同图纸中用料不一致，如框架结构中的填充墙，图纸中用混凝土小型空心砌块，计算中采用粘土大三孔砖，荷载偏小。
GB50011-2001 5.1.3 整改二地基基础1 柱下独立承台基础未设二个方向基础梁。

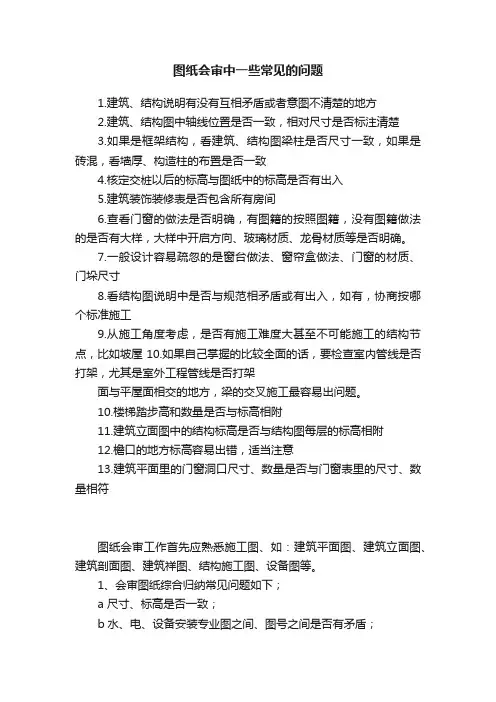

图纸会审中一些常见的问题
图纸会审中一些常见的问题1.建筑、结构说明有没有互相矛盾或者意图不清楚的地方2.建筑、结构图中轴线位置是否一致，相对尺寸是否标注清楚3.如果是框架结构，看建筑、结构图梁柱是否尺寸一致，如果是砖混，看墙厚、构造柱的布置是否一致4.核定交桩以后的标高与图纸中的标高是否有出入5.建筑装饰装修表是否包含所有房间6.查看门窗的做法是否明确，有图籍的按照图籍，没有图籍做法的是否有大样，大样中开启方向、玻璃材质、龙骨材质等是否明确。
7.一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗的材质、门垛尺寸8.看结构图说明中是否与规范相矛盾或有出入，如有，协商按哪个标准施工9.从施工角度考虑，是否有施工难度大甚至不可能施工的结构节点，比如坡屋10.如果自己掌握的比较全面的话，要检查室内管线是否打架，尤其是室外工程管线是否打架面与平屋面相交的地方，梁的交叉施工最容易出问题。
10.楼梯踏步高和数量是否与标高相附11.建筑立面图中的结构标高是否与结构图每层的标高相附12.檐口的地方标高容易出错，适当注意13.建筑平面里的门窗洞口尺寸、数量是否与门窗表里的尺寸、数量相符图纸会审工作首先应熟悉施工图、如：建筑平面图、建筑立面图、建筑剖面图、建筑祥图、结构施工图、设备图等。
1、会审图纸综合归纳常见问题如下；a 尺寸、标高是否一致；b水、电、设备安装专业图之间、图号之间是否有矛盾；c预留洞、预埋件是否错漏；d构造作法是否交待清楚；e材料选用是否合理，设计是否能满足质量要求；f基础、地沟等是否相碰；g建筑图与结构图是否一致；h标准图、详图是否正确；i顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调；j门窗、构件的尺寸、规格、数量是否相符等。
2、熟悉图纸的方法及要领：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。
然后再看细部做法，核对总尺寸与细部尺寸。
3、图纸会审时应审查以下问题：（1）建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

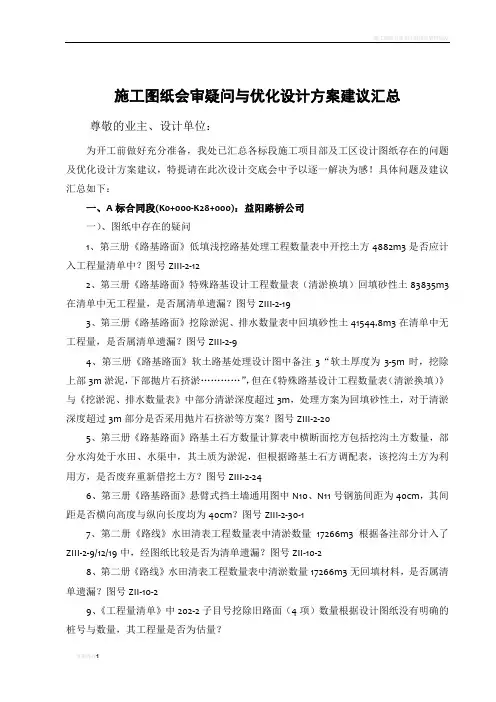

施工图纸会审疑问与优化设计方案建议汇总
施工图纸会审疑问与优化设计方案建议汇总尊敬的业主、设计单位：为开工前做好充分准备，我处已汇总各标段施工项目部及工区设计图纸存在的问题及优化设计方案建议，特提请在此次设计交底会中予以逐一解决为感！具体问题及建议汇总如下：一、A标合同段(K0+000-K28+000)：益阳路桥公司一）、图纸中存在的疑问1、第三册《路基路面》低填浅挖路基处理工程数量表中开挖土方4882m3是否应计入工程量清单中？图号ZIII-2-122、第三册《路基路面》特殊路基设计工程数量表（清淤换填）回填砂性土83835m3在清单中无工程量，是否属清单遗漏？图号ZIII-2-193、第三册《路基路面》挖除淤泥、排水数量表中回填砂性土41544.8m3在清单中无工程量，是否属清单遗漏？图号ZIII-2-94、第三册《路基路面》软土路基处理设计图中备注3“软土厚度为3-5m时，挖除上部3m淤泥，下部抛片石挤淤…………”，但在《特殊路基设计工程数量表（清淤换填）》与《挖淤泥、排水数量表》中部分清淤深度超过3m，处理方案为回填砂性土，对于清淤深度超过3m部分是否采用抛片石挤淤等方案？图号ZIII-2-205、第三册《路基路面》路基土石方数量计算表中横断面挖方包括挖沟土方数量，部分水沟处于水田、水渠中，其土质为淤泥，但根据路基土石方调配表，该挖沟土方为利用方，是否废弃重新借挖土方？图号ZIII-2-246、第三册《路基路面》悬臂式挡土墙通用图中N10、N11号钢筋间距为40cm，其间距是否横向高度与纵向长度均为40cm？图号ZIII-2-30-17、第二册《路线》水田清表工程数量表中清淤数量17266m3根据备注部分计入了ZIII-2-9/12/19中，经图纸比较是否为清单遗漏？图号ZII-10-28、第二册《路线》水田清表工程数量表中清淤数量17266m3无回填材料，是否属清单遗漏？图号ZII-10-29、《工程量清单》中202-2子目号挖除旧路面（4项）数量根据设计图纸没有明确的桩号与数量，其工程量是否为估量？10、第四册《桥梁》中K18+268余家咀桥工程数量表中围堰45m、支架109㎡及拆除简易房清单中无单价，是否属清单遗漏？图号ZIV-4（第6页）11、第四册《桥梁》中K5+477永丰桥空心板铰缝C40砼18m3清单中无单价，是否属清单遗漏？图号ZIV-4（第1页）12、第四册《桥梁》中K5+477永丰桥与K22+792.5甘溪港大桥伸缩缝为异型钢伸缩缝，工程量清单中为梳齿板式伸缩缝，是否清单错误？图号ZIV-3-1-4二）、优化设计方案建议1、第三册《路基路面》低填浅挖路基处理回填砂性土与砾石隔离层可否变更为借土填筑处理方案，加深换填处理深度，保证路基95区填筑80cm。
建筑工程施工图审查常见问题详解
建筑工程施工图审查常见问题详解一、施工图设计内容不完整在审查施工图的过程中，有时会发现设计图纸的内容不够完整，可能会缺少某一部分设计内容，或者某些细节设计不清晰。
这种情况下，需要与设计单位沟通，要求补充完整相关设计内容，并确保设计图纸的完整性和规范性。
二、设计图纸与规范不符审查施工图时，有时会发现设计图纸的设计内容与相关规范要求不符，这可能是设计单位不了解最新的规范要求，也可能是设计单位在绘制设计图纸时疏忽了规范要求。
这时需要及时指正设计单位的错误，要求设计单位对设计图纸进行修改，符合相关规范要求。
三、设计图纸与施工实际情况不符有时设计图纸可能存在与施工实际情况不符的情况，可能是设计单位未考虑到施工实际情况的复杂性，或者在设计图纸中出现了错误。
在这种情况下，需要设计单位重新进行设计，并确保设计图纸符合施工的实际情况。
四、设计图纸存在安全隐患在审查施工图的过程中，有时会发现设计图纸存在一些安全隐患，可能是某些施工细节设计存在风险，或者设计单位未考虑到工程安全问题。
在这种情况下，需要及时指出存在的安全隐患，并要求设计单位对设计图纸进行修改，确保工程施工过程中的安全性。
五、设计图纸存在经济浪费有时审查施工图时，可能会发现设计图纸存在一些经济浪费的情况，可能是设计单位在设计时未充分考虑到施工材料的成本和使用效率，导致施工过程中浪费了一些材料和人力资源。
在这种情况下，需要设计单位重新进行设计，优化设计图纸，减少浪费，确保工程施工的经济效益。
总的来说，建筑工程施工图审查是一个非常重要的工作环节，通过审查施工图，可以帮助发现设计图纸中存在的问题和隐患，及时进行整改，并确保工程施工的质量、安全和经济效益。
在审查施工图的过程中，需要仔细审查设计内容，与设计单位充分沟通，及时指出存在的问题，并要求设计单位进行修改，确保设计图纸符合相关规范要求，以保障工程的顺利进行。
通过不断加强施工图审查工作，可以提高工程施工的质量和效率，确保工程施工的顺利进行。
图纸会审常遇见的问题
施工图图纸绘审经常遇到的问题施工图变更对项目造成的损失是非常可怕的，因此在施工图出图前应尽量做好校对工作，将错误率减到最低。
▌一、总平面图1、是否标注了0.000处的绝对标高。
2、是否表示了外轮廓的轴线及总尺寸。
3、是否表示了楼层数。
4、是否表示了与主要道路及红线的关系。
5、是否布置了道路及绿化。
6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（做到35%-50%，没做到要调整绿地面积）。
7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。
8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画▌二、楼层平面图：（各层房间不需要布置家具，但卫生间要布置洁具）1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除层有抽柱的情况。
2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。
6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。
中间平台是否有标高标注？楼梯尺寸是否面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖置和剖示方向，请与剖面图仔细对照投影。
一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标11、公共建筑最小门洞宽为1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启12、各层平面要有楼面标高，休息平台标高。
工程会审图纸遇到的问题总结
结构：1、结施-07中，B~E轴/3~5轴变配电机房基础底板-6.5m降板区域与建施A2-8中不一致，以哪个为准？答：以结构图为准；2、结施-09中，B轴/3~5轴墙定位与建施A2-8中不一致，以哪个为准？答：以结构图为准3、本工程后浇带是否全部都是温度后浇带，且宽度均为800？部分后浇带位置不明确？承台基础和地梁部位正负零以下后浇带能否采用后浇加强带的做法施工？答：本工程所有后浇带均为800mm宽温度后浇带。
承台基础地梁和连梁部位后浇带可以使用加强后浇带的做法。
4、结施-07 Ⅰ区基础结构平面图中，1-5轴~1-6轴基础承台连梁与地下室外墙接合处防水无法处理？答：取消1-5轴～1-6轴处-1.9m标高基础连梁，保留-0.35m标高连梁。
5、结施-10中设备基础下部回填土如何处理？答：采用2：8灰土回填，压实系数0.95。
6、Ⅰ区、Ⅱ区基础承台、地梁、连梁无混凝土标号？答：C40。
7、结施-07、结施-10、结施-50、结施-51中Ⅰ区、Ⅱ区基础结构平面图中，承台连梁、柱连梁是否有混凝土垫层？答：设有C15混凝土垫层，厚100mm，宽出梁边100mm。
8、结施-05中CT8b尺寸为5600*5038，结施-50中，L轴/17~18轴、M轴/1/4~1/5轴CT8b尺寸为5600*5238；结施-05中CT5尺寸为3500*5038，结施-50中，L 轴/2轴CT5 尺寸为3500*5200，上述承台尺寸不相符的以哪个为准施工？答：以结构平面图为准施工9、结施-08中地下室外墙顶部封头钢筋是按详图施工，还是按结构设计说明关于墙顶暗梁的做法施工？答：有详图作法的按详图施工，其他按结构设计总说明施工。
10、结施-09中，夹层结构平面图中未注明KL按何施工？答：按所在轴线标注KL施工。
11、结施-07中，未注明JL按JL1还是按JL2施工？答：未注明的全部为JL1。
12、各图中对建筑材料的说明，是否以结构设计总说明中的规定执行？13、结施-07中，1-12~1-13轴电梯钢柱预埋螺栓无定位位置？是否由钢结构专业深化设计后确认？答：以专业深化设计为准；14、请明确外墙水平施工缝处钢板止水带规格尺寸？答：3mm厚成品钢板止水带。
施工图审查常见问题讲解PPT课件
19 网箱梁结构柱支座负弯矩筋配置偏少；柱边抗剪实心箱体布置不合理。
20 有覆土的地下室顶盖采用现浇空心板结构 性要求。
时，板上部最小厚度偏小，不满足耐久
21 不设素混凝土整浇垫层的现浇空心板楼 盖，最簿板厚不满足敷设电线管要求。
（电气专业预埋管交叉厚度不满足）
第27页/共53页
在内廊的两侧，内纵墙在楼梯间的两侧）
第30页/共53页
五、钢结构
1 门式刚架车间的各项指标超过规程要求时， 未按钢结构设计规范设计。
2 车间采用混凝土柱与门式刚架混用方案。 3 普通钢结构厂房计算分析时，其水平位移 容许值按照门式刚架轻型房屋钢结构参数。（两 者相差很大）
第31页/共53页
4 有吊车的普通钢结构厂房屋架，当采用变截 面实腹工字钢梁时，梁平面外计算取值与斜梁侧 向支撑构造措施不符。
6 高层住宅周边带地下车库情况下，筏板 基础设计时，地基承载力修正时未考虑 周边条件。 （地下车库部分地基附加应力超补偿）
第17页/共53页
7 有吊车的多跨车间基础设计时，边柱基础 （边柱基础大是风荷载组合的原因，设计时 为造成基础不 均匀沉降） 8 厂房基础设计未考虑地面堆载的不利影响。 （设计说明应注明允许堆载范围及堆载重量）
第12页/共53页
8、桩型及其施工工艺的选择与实际环境、地质 条件不相适应。
（如：有垃圾填埋层采用钻孔桩；有密实粗夹层 采用预制桩；有淤泥夹层采用沉管夯扩桩；接建 工程相邻基础采用人工挖孔桩；砂层及卵石层地 基采用DX桩；标高交替变化的地下水对钢筋混凝 土中钢筋有中等腐蚀性场地采用预应力管桩；在 溶洞、裂隙较多的石灰岩场地采用钻孔灌注桩等）
面对种类复杂工程项目，设计人员有压力，审查人员也有同感。因为，要在较短 的时限内把一项复杂工程全部搞清楚，并能准确无误的找出关键问题，谈何容易！
施工图纸会审的常见问题汇总终审稿)
施工图纸会审的常见问题汇总文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-根据个人及部门同事多年工作经验，整理图纸会审的常见问题如下，仅供同行参考，共同学习：一、建施图纸：1、设计说明与各层图纸使用材料、做法不符。
各层图纸使用材料、做法与构件详图不符。
2、卫生间、走郎等楼板面降低，梁宽大于墙宽，造成墙脚有梁角。
3、设计墙厚与市场砖规格不符。
基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
隔墙、轻质墙没标明使用材料种类。
建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。
女儿墙、卫生间、等隔墙高度没标注。
卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。
各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。
当设有明沟时，其门口处有否设盖板。
图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系，楼梯底、各室内、走廊的标高关系。
门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。
梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在，其空间是否足够。
水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。
屋面或变化层的楼板在室内厅、房上有否砼梁。
门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
门窗的开启方向和出入口有否障碍或矛盾。
屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。
室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。
墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。
地下室的入口高度一般应不小于2.2m，最好能达到2.4m。
裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
设有柱、板的凉台的装饰时有否标明内外装饰的分界线。
外墙的外围尺寸与外装饰砖的模数能否相符。
图纸会审《市政施工图设计》有关问题汇总
图纸会审《市政施工图设计》有关问题汇总第一册《道路工程施工图设计》有关问题1、设计总说明3.2路基设计（7）路基防护建议优化完善（1）设计说明路基边坡不做防护设计。
为了防止边坡冲刷破坏，尤其是防止桥头台背破坏下沉，出现桥头跳车。
建议设计临时防护，并提供临时防护设计图纸，以便计量审计。
水塘区域边坡防护最好是结合内湖规划设计，一次性做好，避免重复建设，避免内湖开挖施工破坏完工道路。
（2）、设计说明淤泥厚度较大，不便挖除时，则采用其他方法进行加固处理。
建议设计图纸明确加固处理方法，最好是结合内湖规划设计，一次性做好桥头挡土墙设计和环湖道路桥下部分的设计，架梁前提前进行挡土墙打入桩基础处理，并提供加固处理设计图纸。
以便提前施工，尤其是桥头桥下，桥梁施工完毕，桥下河道通水后，基础处理将有一定困难，甚至影响桥头高填方的安全稳定。
另外一个方面，变更太多，对施工计划安排、质量安全控制、成本管理都将造成很多不利，对业主的管理也将会造成很多额外的工作难度，同时也不利于工程决算审计。
2、没有《导线控制点、水准点设计表》，建议补充设计图纸道路工程施工图纸目录中没有导线控制点、水准点表，建议补充导线控制点、水准点表图纸，这是设计图纸文件的组成部分，建议设计补充完善。
交桩交点的书面文件和点号应与设计图纸上的导线控制点、水准点表图纸一致。
3、有路施-10《拆迁建筑物图》，但没有《拆迁建筑物工程数量设计表》路基路段范围沿线拆迁建筑物有房屋、垃圾站、围墙、管道、供水、排水建筑物、旧桥涵、旧水井、洗车场水泥混凝土地面、村民旧路的拆除等。
没有《拆迁建筑物工程数量设计表》，建议补充完善。
4、没有《砍伐树木、挖树根工程数量设计表》沿线树木砍伐、树根挖除工程量较大，大部分树木根部直径达30cm以上，需要大量人力、机械台班，建议补充《砍伐树木、挖树根工程数量设计表》。
5、没有沿线两边《村道改道接顺设计图纸和工程设计数量表》沿线有水厂、村民居住区、养殖户小车、三轮等机动车出入道路，没有沿线两边村道改道接顺设计图纸，也没有村道改道接顺施工工程量。
建筑工程施工图审查常见问题
图纸错误
总结词
图纸错误是指在施工图设计中出现的 各种错误，包括计算错误、标注错误、 图纸不一致等。
详细描述
审查过程中经常发现图纸中存在计算 错误、标注错误等问题，如材料用量 错误、管道走向标注错误等，这些问 题可能导致施工过程中的安全事故和 质量问题。
图纸遗漏
总结词
图纸遗漏是指在施工图设计中未包含某些必要的内容或细节，导致无法满足施 工要求。
02
施工图技术问题
结构安全问题
结构计算错误
包括荷载取值不当、计算模型简 化错误等，可能导致结构承载力 不足或失稳。
结构构造不合理
如钢筋锚固长度不足、连接方式 不当等，影响结构安全性和耐久 性。
建筑节能问题
未按照节能设计标准进行设计
如窗户面积过大、保温材料选择不当等，导致建筑能耗过高。
节能措施不符合规范要求
智能化系统设备选型不当
如设备性能参数不匹配、兼容性差等，导致 智能化系统运行不稳定或无法正常使用。
03
施工图经济问题
造价估算不准确
总结词
造价估算不准确是施工图经济问题中较为常见的一种，主要表现在对工程量计算不准确、 计价依据不合理、取费标准不科学等方面。
详细描述
在进行建筑工程施工图审查时，经常发现施工图的造价估算存在不准确的情况。这可能 是因为设计单位在编制施工图时，对工程量计算不准确，或者在计价时采用了不合理的 依据，或者在取费时采用了不科学的标准。这些都会导致施工图的造价估算与实际造价
施工方法不经济
总结词
施工方法不经济也是施工图经济问题中需要注意的一种 ，主要表现在施工工艺不符合要求、施工机械选择不当 、施工组织不合理等方面。
详细描述
在进行建筑工程施工图审查时，经常发现施工图中采用 的施工方法存在不经济的情况。这可能是因为设计单位 在选择施工工艺和机械时，没有充分考虑到工程的实际 情况和要求，或者在安排施工组织时没有充分考虑到各 种资源的合理利用和调配。这些都会导致施工方法的效 率低下、成本增加，从而影响整个工程的投资效益。
施工图设计文件审查常见问题
明示范文本》（闽建科[2008]79号）
二、总平面设计
1、总平面设计深度是否符合要求，是否符合城市规划部门 批准的总平面规划。 2、消防道路做法、出入口、工程周围相邻建（构）筑物的 使用性质、房屋间距（日照、防火要求）、消防登高面、消 防车登高操作场地等。 3、无障碍设计（人行道交叉路口缘石坡道、盲道，区内道 路纵坡应小于2.5%，无障碍坡道坡度1:12，宽度大于1.5m）。 4、汽车库出入口与城市道路红线的距离（7.5m）及视线遮 挡问题。 5、住宅至道路边缘最小距离应符合《住宅建筑规范》 GB50368第4.1.2条规定。
2、商店建筑(定性、楼梯形式、疏散宽度、距离）
①商店建筑营业部分的公用楼梯。 （室内楼梯的每梯段净宽不应小于1.4m，踏步高度不应大于0. 16m，踏步宽度不应小于0.28m；室外台阶的踏步高度不应大 于0.15m，踏步宽度不应小于0.3m。高层商业服务网点的安全 疏散距离按《高规》袋形走道（最大距离20m）执行，楼梯宽 度可按1.1~1.4m。多层商业疏散宽度按《低规》的5.3.7条；高 层及裙房商业疏散宽度可参照《低规》的5.3.7条，但每100人 疏散净宽度不小于1m计算；）
第一部分
施工图设计文件审查常见问题
五、居住建筑设计 六、无障碍设计
一、设计说明 二、总平面设计
三、地下室设计
四、公共建筑设计
七、建筑节能设计
八、建筑防火设计
一、设计说明
1、施工图设计的依据性文件（批文和相关规范）， 是否按照批准的初步设计文件进行施工图设计。 2、项目概况。
施工图纸会审的常见问题汇总
根据个人及部门同事多年工作经验，整理图纸会审的常见问题如下，仅供同行参考，共同学习：一、建施图纸：1、设计说明与各层图纸使用材料、做法不符。
各层图纸使用材料、做法与构件详图不符。
2、卫生间、走郎等楼板面降低，梁宽大于墙宽，造成墙脚有梁角。
3、设计墙厚与市场砖规格不符。
基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
隔墙、轻质墙没标明使用材料种类。
建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。
女儿墙、卫生间、等隔墙高度没标注。
卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。
各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。
当设有明沟时，其门口处有否设盖板。
图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系，楼梯底、各室内、走廊的标高关系。
门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。
梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在，其空间是否足够。
水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。
屋面或变化层的楼板在室内厅、房上有否砼梁。
门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
门窗的开启方向和出入口有否障碍或矛盾。
屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。
室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。
墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。
地下室的入口高度一般应不小于2.2m，最好能达到2.4m。
裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
设有柱、板的凉台的装饰时有否标明内外装饰的分界线。
外墙的外围尺寸与外装饰砖的模数能否相符。
1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。
2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。
施工图纸审图时常见问题汇总
施工图纸审图时常见问题汇总施工图审查是施工单位把控设计质量的重要环节,针对施工图审查过程中经常出现的错项漏项我们开展了总结，这些你都注意到了么？1F、总平面布置图常见问题（1）总平面图要有一定的范围。
只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。
（2）保存原地形和地物。
场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保存。
（3）对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚。
如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可。
对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。
（4）竖向设计。
往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。
（5）总图设计没有必要的详图设计。
比方道路横断面、路面构造，反映管线上下、左右尺寸关系的剖面图，给施工带来困难，也无法保证总图的合理性。
（6）消防车道宽度不满足消防要求。
消防车道距离高层建筑外墙小于5米，不满足消防登高面要求。
2F、建筑设计说明常见问题（1）装饰做法光是文字说明表达是不够完整的。
最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。
总说明中占地面积一般都缺标注。
（2）幕墙工程。
(包括玻璃幕墙、金属幕墙、石材幕墙等)及特殊的屋面工程，与其他特殊构造，对其设计、制作、安装等技术要求未加说明。
（3）缺电梯(自动扶梯)，选择及性能说明包括功能、载重量、速度、停站数、提升高度等。
（4）墙体预留孔及楼板预留孔，管道井楼层的封堵方式等未说明。
（5）门窗表。
组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚。
（6）防火设计说明普遍存在问题。
按《建筑工程设计文件编制深度规定》要求，每层建筑平面中要注明防火分区面积和分区分隔位置示意图，宜单独成图，如为一个防火分区，可不注防火分区面积。
图纸会审攻略及图纸会审问题汇总
图纸会审攻略及图纸会审问题汇总关于图纸会审流程1、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。
2、适用范围房建施工项目、市政工程项目及给排水项目。
施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。
3、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。
点这免费下载施工技术资料2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。
3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。
由监理单位负责对施工图纸进行审核后向各个施工单位发放。
各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。
4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、项目负责人及各个专业设计负责人;监理方：项目总监、副总监及各个专业监理工程师;施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位：技术负责人。
5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。
设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。
6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。
7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。
8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。
施工图审查常见问题与疑难问题
添加标题
添加标题
设计图纸与施工规范不符
添加标题
添加标题
设计图纸与预算不符
图纸之间存在矛盾
设计图纸与 现场实际情 况不符
设计图纸与 施工规范不 符
设计图纸与 设计说明不 符
设计图纸与 相关专业图 纸不符
设计图纸与 业主要求不 符
设计图纸与 预算不符
施工图审查疑难问题
03
复杂结构图纸审查
结构设计：确保结构安全，符合规范要求 材料选择：合理选择材料，满足强度、耐久性等要求 施工工艺：明确施工工艺，确保施工质量 结构计算：准确进行结构计算，确保结构稳定性和可靠性 设计变更：及时处理设计变更，确保施工顺利进行 质量控制：加强质量控制，确保工程质量符合要求
设计图纸与施工图审查 记录不符
设计图纸与施工图审查 意见不符
图纸标注不清晰
尺寸标注错误： 尺寸标注与实际 尺寸不符
符号标注错误： 符号标注与实际 含义不符
标注位置错误： 标注位置与实际 位置不符
标注字体不清晰 ：标注字体模糊 不清，难以辨认
图纸与实际情况不符
设计图纸与现场实际情况不符
设计图纸与业主要求不符
培训等
启示：施工图 审查是保证工 程质量的重要 环节，需要各 方共同努力， 提高审查质量
和效率。
提高施工图审查质量建议
06
加强规范学习和培训
定期组织员工参加规范学习和培 训，提高审查人员的专业素质
建立内部交流平台，分享审查经 验和案例，提高审查人员的实践 能力
添加标题
添加标题
添加标题
添加标题
邀请专家进行讲座和指导，提高 审查人员的业务能力
YOUR LOGO
,a click to unlimited possibilities
施工图纸会审的常见问题汇总之欧阳德创编
根据个人及部门同事多年工作经验，整理图纸会审的常见问题如下，仅供同行参考，共同学习：一、建施图纸：1、设计说明与各层图纸使用材料、做法不符。
各层图纸使用材料、做法与构件详图不符。
2、卫生间、走郎等楼板面降低，梁宽大于墙宽，造成墙脚有梁角。
3、设计墙厚与市场砖规格不符。
基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
隔墙、轻质墙没标明使用材料种类。
建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。
女儿墙、卫生间、等隔墙高度没标注。
卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。
各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。
当设有明沟时，其门口处有否设盖板。
图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系，楼梯底、各室内、走廊的标高关系。
门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。
梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在，其空间是否足够。
水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。
屋面或变化层的楼板在室内厅、房上有否砼梁。
门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
门窗的开启方向和出入口有否障碍或矛盾。
屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。
室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。
墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。
地下室的入口高度一般应不小于2.2m，最好能达到2. 4m。
裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
设有柱、板的凉台的装饰时有否标明内外装饰的分界线。
外墙的外围尺寸与外装饰砖的模数能否相符。
1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。
2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图纸会审的常见问题汇总根据个人及部门同事多年工作经验，整理图纸会审的常见问题如下，仅供同行参考，共同学习：一、建施图纸：1、设计说明与各层图纸使用材料、做法不符。
各层图纸使用材料、做法与构件详图不符。
2、卫生间、走郎等楼板面降低，梁宽大于墙宽，造成墙脚有梁角。
3、设计墙厚与市场砖规格不符。
基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
隔墙、轻质墙没标明使用材料种类。
建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。
女儿墙、卫生间、等隔墙高度没标注。
卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。
各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。
当设有明沟时，其门口处有否设盖板。
图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系，楼梯底、各室内、走廊的标高关系。
门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。
梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在，其空间是否足够。
水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。
屋面或变化层的楼板在室内厅、房上有否砼梁。
门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
门窗的开启方向和出入口有否障碍或矛盾。
屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。
室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。
墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。
地下室的入口高度一般应不小于2.2m，最好能达到2.4m。
裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
设有柱、板的凉台的装饰时有否标明内外装饰的分界线。
外墙的外围尺寸与外装饰砖的模数能否相符。
1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。
2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。
3.地下车库出入封闭楼梯间门未设置乙级防火门。
4.汽车坡道出入口处未设防火卷帘。
5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。
(非车库用房)6.地下自行车库防火分区面积超过500平方米7.柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。
（以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉）8.设备用房门不应直接开向楼梯间。
9.防火门开启方向朝向变形缝。
10.楼梯电梯间合用前室外窗开启面积小于3.0平方米，不满足高规。
11.复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬，不符合规范要求。
12.对特殊建筑物规范的条文内容不熟悉，设计执行不到位（如体育建筑等）。
13.卧室、厨房上层为卫生间时，未采取防水、隔声和便于检修的措施。
14.玻璃面积大于1.5平方米，要在门窗说明中说明采用安全玻璃。
15.厨房窗开口的上方应设置不小于1M的防火挑檐，应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。
(餐厅)16.楼梯净宽是指外墙外到扶手中心的宽度，高层中不能小于1200mm。
17.高层建筑疏散门保证净宽900，所以门洞至少要有1050宽度。
（因为门框占150）.厨房的上方不应设置洗手间（复式住宅除外）另外再继续加以下内容，这些都是审图公司归纳的，希望大家能好好理解。
1.应设环形消防车道的未设消防车道。
2.位于两个防火分区之间的消防车道未用防火墙分隔。
3.地下室内安全疏散最大距离超过60米。
4.袋形走道尽端的房间室内安全疏散距离越过20米。
5.安全疏散出口穿过其他房间方能到达。
6.安全疏散门采用了弹簧门、卷帘门。
7.直接开向疏散楼梯间的门未设甲级防火门。
8.两个安全出口间的距离不足5米。
9.六层教学楼采用了开敞楼梯（应为封闭楼梯）。
10一个防火分区无自己单独使用的安全疏散楼梯，全部安全疏散出口均应与其相连的防火分区共用。
11.面积超过60平方米的多层建筑的房间只开了一个门。
12位于袋形走道的尽端的只开了一个门的房间，宽度不足1.4米。
13.应设防火门的未设防火门，或防火门未向外开启。
14.安全疏散楼梯间与相邻房间的窗间墙，或防火墙两侧的窗间墙，或连体住宅不同单元相邻两户之间的窗间墙宽充不足2米。
15.连体的高层塔式住宅（或称单元式住宅）既未设防烟楼梯间和消防电梯，也未从第10层起在相邻连通阳台或凹廊。
16.设备用房的门直接开向疏散楼梯间。
17.疏散楼梯间的前室布置了其他小房间且将门开向前室。
18.与地下室相通的疏散楼梯下到一层时未做设门分隔等措施。
另附：1.12层住宅仅设一部电梯2.裙房的疏散楼梯下一层时未能直接通向室外，而是通过非扩大前室的营业厅后才能通室外。
3.消防电梯未下到地下室，或消防电梯未设前室；防烟楼梯间未设前室。
4.消防登高面面宽不足，或消防登高面无安全出口。
5.消防登高面的道路坡度大于2%，或转弯半径小于12米。
6商场内的空调机房门直接开向商场。
7.栏杆高度、构造做法不符合规范要求；低于0.9米的窗台未设防护栏（这条我再提醒：如果是公建，大于0.8米高差就要做了）8.公共卫生间未设前室。
9卫生间设在下层住户居室的直接上方。
10公共卫生间、公建、住宅的主要出入口缺无障碍设计，与无障碍通道相连的入口大门只设弹簧门，未设平开门。
11.彩用了国家和地方禁止使用的产品材料---实心粘土砖12.指定建筑设备----电梯的品牌厂家。
说明：1.不仅是电梯，所有的设备设计院都不能把厂家名字写在上面，大家可以看设计勘察管理法规则，罚款达到30万元，这条没错！！！再说句，没错！！！2.设备用房门不能直接开向梯间，见高规：6.2.5.1 楼梯间及防烟楼梯间前室的内墙上，除开设通向公共走道的疏散门和本规范第 6.1.3条规定的户门外，不应开设其它门、窗、洞口。
防火规范有个精神，大家就记着，就是楼梯间和前室间只能开疏散门，别的门都别设，是不应，很重要，所以设备用房只要求有直接对外出口，当然是通过公共过道了,不能穿套。
再写几条都是和设计深度有关：1.总平面图未表示环境及其功能。
未标注建筑间距，未注明各种出入口的位置（主入口，次入口、地下车库出入口、人防主、次入口等），未注明消防登高面的位置，示标注道路宽度和转弯半径。
未注明退后红线的尺寸。
2.一层平面漏画指北针。
3.缺必要的节点详图（如外墙、电梯井），或有详图但详图不详，无滴水线、无细部尺寸、无材料名称及构造做法等，详图无反索引4.平面分段定位尺寸标注不全，楼地面标高标注不全。
5.室内门未编号，剖面图中的室内门窗未标高度。
6.剖面图未标建筑总高度尺寸。
7.位于电梯旁的卧室未作隔声处理，椭圆形的教室未考虑声学处理措施。
8.漏标房间名称、标高、未说明外门窗抗风压、水密性、气密性及隔声等性能要求，漏注明防水的抗渗等级，未说明采用安全玻璃。
9.缺少必要的放大平面图（如剧院的池座、楼座平面放大图）10.立面图未注明材料的名称和颜色。
11.缺必要的计算书（如建筑面积、视线、声学、卫生洁具、热工与节能等）或计算安不规范、不符合要求。
12轻质砌块墙体仍采用红砖墙体的图例。
仍采用普通水泥砂浆砌筑砌块。
13栏杆高度未从可踏面处起算。
14人防抗爆隔墙及挡墙，战时封堵材料不符合03年的新规定。
15坡屋顶建筑高度计算与确定不符合有关规定，以至高层建筑当多层建筑来设计。
16平、立、剖和大样对不上，图纸目录和图纸对不上。
17热工与节能、隔声设计意识淡薄，未提上日程。
掌握原则1 多层公共建筑封闭楼梯间可不采用防火门吗？现行防火规范不要求设防火门。
2 顶层为三层跃层住宅，是否也可不计层数？当顶层为两层跃层住宅，可按一层计层数（注：规划层数仍为两层）；当顶层跃层住宅超过二层或跃层住宅不处于顶层时，按自然层计层数。
3 住宅阳台栏杆当采用安全玻璃做护栏材料，阳台栏杆的水平荷载承受力如何保证？5-6厚的安全玻璃是否具有安全的防护能力。
按《建筑玻璃应用技术规程》“JGJ113-2003”第6.2.5条规定执行。
4 综合楼内出现一层或整个建筑的1/2为宿舍，是否要进行节能设计？根据JG J75-2003“夏热冬暖地区居住建筑节能设计标准”规定，宿舍部份应进行节能设计。
5 摩托车库的防火标准、要求不够明确。
摩托车库应按机动车库执行。
6 “高规”第5.5.3条“变形缝构造基层应采用不燃烧材料”填塞，该条文是否适用于“低规”？该条文原则上适用于“低规”，不论“高规”还是“低规”，上下层是两个防火分区时，楼板变形缝应严格采取防火隔断措施和耐火极限要求。
7 住宅顶层跃层最多能跃几层，有什么限制？最多能跃几层原则上没限制，但住宅户内最远点到户门的疏散距离应符合防火规范要求。
8 小开间店面内带夹层，夹层使用功能为仓库、办公、卧室，是否可行？如果办公、卧室、仓库由店主自己使用，原则上是可以的。
9 目前尚无高等院校建筑及摩托车库、教堂等有关规范，设计与审查应如何把握？可以参照其他相关规范执行。
10 建筑高度超过24m，底层单间店面、停车位等，是否判为高层建筑？如何界定综合楼与商住楼的性质？若底层是店面和停车位等，上部是住宅，应定性为住宅建筑，并按层数确定是否为高层建筑。
界定综合楼与商住楼的性质应按规范来划分。
11 商住楼底层商店带夹层，如何界定夹层面积多大不计层数？底层店面夹层的面积不超过店面面积的50%，夹层不计层数。
12 小企业、小工厂混建的三合体：底层车间、二层仓库、三层办公是否可合建一幢？并以自然层独立的防火分区，共用封闭疏散楼梯间是否可行？根据规范，不应建造此类“三合体”厂房。
13 住宅小区宅间小路是否设计盲道、轮椅坡道等无障碍设施？原则上应按规范执行。
14 GB50038-94（03年版）“人民防空地下室设计规范”3.4.3条第2款……应设防倒塌棚架，与3.4.2条“钢筋混凝土结构，不考虑震倒塌影响”，说法不一致，如何理解？应按3.4.3条第2款设防倒塌棚架，也可以临战时再搭建。
15 由于JGJ50-2001仅规定居住区人行道纵坡要求，未规定其他基地（或站前广场）的人行道纵坡要求，是否可参照前者规定？根据规范要求，其他基地人行道纵坡可以参照居住区的人行道执行。
16 公共建筑电梯机房门朝向上人屋面，该门是否可不用乙级防火门？可以不用乙级防火门。
17 乡、村中小学未设电梯，残疾学生仍无法上课，又不可能集中底层上课，如何解决？根据规范中小学属于无障碍设计范围，应按规范设计到位，垂直交通，若“硬件”不足，可用“软件”来补充。
18 两个疏散出口（楼梯）之间，另有一条尽端式走廊，应如何计算疏散距离？按建筑设计资料集（第二版）第一册第 112页图4计算。
19 仓库建筑的货梯井道门为乙级防火门，厂房的货梯是否亦同？“低规”第4.2. 9条仅适用于库房。
