水准仪修理

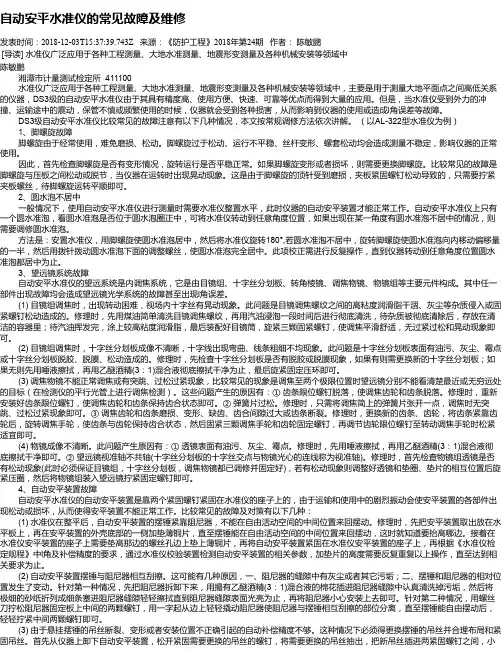

自动安平水准仪的常见故障及维修
自动安平水准仪的常见故障及维修发表时间：2018-12-03T15:37:39.743Z 来源：《防护工程》2018年第24期作者：陈敏鹏[导读] 水准仪广泛应用于各种工程测量、大地水准测量、地震形变测量及各种机械安装等领域中陈敏鹏湘潭市计量测试检定所 411100水准仪广泛应用于各种工程测量、大地水准测量、地震形变测量及各种机械安装等领域中，主要是用于测量大地平面点之间高低关系的仪器，DS3级的自动安平水准仪由于其具有精度高、使用方便、快速、可靠等优点而得到大量的应用。
但是，当水准仪受到外力的冲撞、运输途中的震动，保管不慎或频繁使用的时候，仪器就会受到各种损害，从而影响到仪器的使用或造成i角误差等故障。
DS3级自动安平水准仪比较常见的故障注意有以下几种情况，本文按常规调修方法依次讲解。
（以AL-322型水准仪为例）1、脚螺旋故障脚螺旋由于经常使用，难免磨损、松动。
脚螺旋过于松动、运行不平稳、丝杆变形、螺套松动均会造成测量不稳定，影响仪器的正常使用。
因此，首先检查脚螺旋是否有变形情况，旋转运行是否平稳正常。
如果脚螺旋变形或者损坏，则需要更换脚螺旋。
比较常见的故障是脚螺旋与压板之间松动或脱节，当仪器在运转时出现晃动现象。
这是由于脚螺旋的顶针受到磨损，夹板紧固螺钉松动导致的，只需要拧紧夹板螺丝，待脚螺旋运转平顺即可。
2、圆水泡不居中一般情况下，使用自动安平水准仪进行测量时需要水准仪整置水平，此时仪器的自动安平装置才能正常工作。
自动安平水准仪上只有一个圆水准泡，看圆水准泡是否位于圆水泡圈正中，可将水准仪转动到任意角度位置，如果出现在某一角度有圆水准泡不居中的情况，则需要调修圆水准泡。
方法是：安置水准仪，用脚螺旋使圆水准泡居中，然后将水准仪旋转180°,若圆水准泡不居中，旋转脚螺旋使圆水准泡向内移动偏移量的一半，然后用拨针拨动圆水准泡下面的调整螺丝，使圆水准泡完全居中。
此项校正需进行反复操作，直到仪器转动到任意角度位置圆水准泡都居中为止。
水准仪的检查及校正
水准仪的检查及校正1.仪器的外观检查望远镜旋转是否灵活、均匀；制动、微动螺旋及脚螺旋是否可靠，望远镜视场中的十字丝及目标能否调清晰，三脚架是否牢固。
2.圆水准器轴平行于仪器竖轴的检验与校正检查方法：摆好仪器把圆水准气泡调居中，就转动仪器180度后，看圆水准气泡是否还居中，居中是好不居中就要校正校正方法：就是架好仪器后，把圆水准气泡调居中，就转动仪器180度这时圆水准气泡肯定不居中，就先稍松圆水准器底部中央的固定螺丝，再拨动圆水准器的校正螺丝，使气泡往中心移动原本偏离的一半，然后就用角螺旋调气泡居中，然后就转180度，看圆水准气泡是否还居中，不居中就要重复划线部分，直至怎么转都居中。
3.十字丝横丝垂直于仪器竖轴的检验与校正检查方法:架好仪器后调好仪器后，用十字丝交点瞄准明显一点目标，转动微调螺旋，使十字丝左右移动，若目标点始终不离开横丝，说明是好的，否则就要校正校正方法：旋下十字丝分划板护罩，用螺丝刀松开十字丝分划板的固定螺丝，转动分划板，使目标与横丝重合，如此反复检校，直至满足要求为止，最后将固定螺丝旋紧，并旋上护罩。
4.管水准器轴平行于视准轴的检验与校正(也就是常说的i角)检查方法:就是在相距80米的A、B两点，等距中间架好仪器后分别读数a1、b1;然后在距A点附近3米处架好仪器后，再分别读取a2、b2;然后计算两点高差h1=a1-b1（这个在中为正确高差），h2=a2-b2(这个存在一定误差的)，计算高差之差，△h=h2-h1，计算i角公式：i=△h×p(一个常数)÷S(AB间距)=△h×206265÷80, 式中p=206265,若i﹥20时就要校正校正方法：旋转微倾螺旋，将十字丝横丝对到A点尺正确读数a2’=a2-△h,这时原来居中的管水准气泡会偏离中央位置，在保持读数不变的条件下，用校正针拨动管水准器上、下两个校正螺丝，使偏离的管水准气泡居中；注意：拨动上、下两校正螺丝前，应先稍旋松左右两个校正螺丝，且上、下两个校正螺丝在校正时应遵循“先松后紧”的规则，也就是要抬高管水准器的一端，应先松开上面的校正螺丝，让出了一定空隙，然后再旋进下面的校正螺丝，校正完毕，再旋紧，如此反复验校，直至i≤20为止。
水准仪常见故障调校及保养
水准仪常见故障调校及保养摘要：水准仪是借助仪器的水平视准线作为基础。
它广泛应用于工程测量、大地水准测量、地震形变测量、各种工程水准测量与大型精密机械安装等领域中。
水准仪当受到冲撞、震动、保管不慎或频繁使用时导致出现许多故障，因此探讨快速检修及日常保养的方法是非常必要的。
关键词：水准仪；调焦螺旋；i角误差；水准器；测微器Abstract: with the level of the instrument is levels depending on the reference line as the foundation. It is widely used in engineering survey, the earth level measurement, earthquake deformation measurement, all kinds of engineering level measurement and large precision machinery installation, etc.. When the collision, and vibration level by carelessly, keeping a frequently used or lead to appear many fault, so fast repair and maintenance to explore the method is very necessary.Keywords: level;focuser spiral; standard; Micro-distance measuring device水准仪是借助仪器的水平视准线作为基础，进行高差测量的光学仪器。
主要部件有望远镜管、水准器(或补偿器)、垂直轴、基座、脚螺旋等，按结构分为微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪(又称电子水准仪)；按精度分为精密水准仪和普通水准仪。
水准仪的保养维护
水准仪维修与保养基本常识
1．避免将望远镜直接对准太阳，这样操作会损伤您的眼睛，也会损坏仪器的内部器件；2．每个微调都应轻轻转动，避免因用力过大造成微动螺旋松动而影响测量精度；
3．保持镜片、光学镜头的清洁，不要用手直接触碰，以免引起观测不准等问题；
4．每次使用完仪器，应擦试干净，放置在干燥通风处
5、经纬仪、水准仪为精密仪器，必须注意保护各部分机构，避免丧失原有精度。
6、在施测时，应避免阳光直晒在仪器上，否则将影响施测精度。
7、如螺旋及转动部分水泡发生沮滞不灵情况，应立即检查原因，在原因未弄清之前切勿过重用力扭转转板，以防损坏仪器结构或扣件。
8、镜片上有影响观测的灰尘时，可用软毛刷轻轻拂去，也可用专用擦镜布或丝绒软巾轻轻揩擦，切勿用手指接触镜片。
9、仪器在使用完毕时，应将各部分揩擦干净，特别是水气应妥善擦干，装入木箱中的仪器和脚架，均应收藏在干燥通风、无酸性和腐蚀性挥发物的房间内。
10、仪器除在施测过程中或其他特殊情况外，均应收藏在木箱内安放或搬移。
11、仪器在长途运输时应另装入运输木箱，仪器及脚架部份须用厚纸包裹保护，然后在空隙间塞以刨花或纸屑，在装卸及运输过程中不应受突然撞击以及激励震动。
12、仪器如有故障或损坏，须由熟悉仪器结构的人员进行检查修理，或送仪器专业维修部修理。

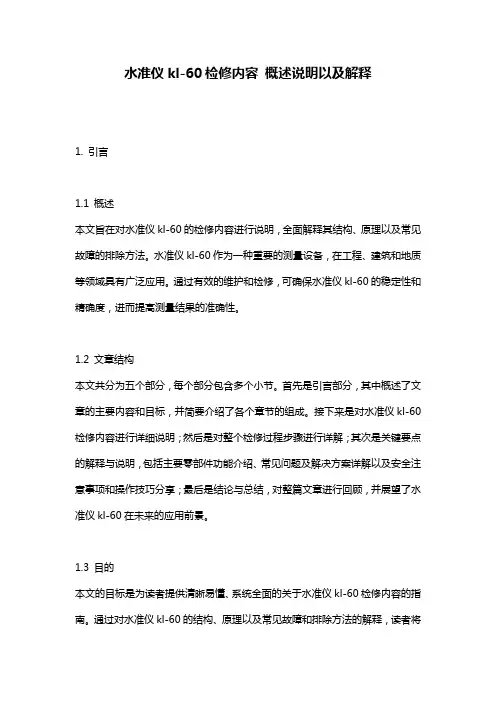

水准仪kl-60检修内容_概述说明以及解释
水准仪kl-60检修内容概述说明以及解释1. 引言1.1 概述本文旨在对水准仪kl-60的检修内容进行说明，全面解释其结构、原理以及常见故障的排除方法。
水准仪kl-60作为一种重要的测量设备，在工程、建筑和地质等领域具有广泛应用。
通过有效的维护和检修，可确保水准仪kl-60的稳定性和精确度，进而提高测量结果的准确性。
1.2 文章结构本文共分为五个部分，每个部分包含多个小节。
首先是引言部分，其中概述了文章的主要内容和目标，并简要介绍了各个章节的组成。
接下来是对水准仪kl-60检修内容进行详细说明；然后是对整个检修过程步骤进行详解；其次是关键要点的解释与说明，包括主要零部件功能介绍、常见问题及解决方案详解以及安全注意事项和操作技巧分享；最后是结论与总结，对整篇文章进行回顾，并展望了水准仪kl-60在未来的应用前景。
1.3 目的本文的目标是为读者提供清晰易懂、系统全面的关于水准仪kl-60检修内容的指南。
通过对水准仪kl-60的结构、原理以及常见故障和排除方法的解释，读者将能够全面了解水准仪kl-60的工作原理和使用要点。
此外，本文还将详细介绍水准仪kl-60的检修过程步骤，并分享一些实践经验和操作技巧，以提高读者在实际操作中的效率和安全性。
2. 水准仪kl-60检修内容的说明2.1 检修内容概述水准仪kl-60是一种用于测量地面高程差异的精确仪器。
它通常由平台、望远镜、水平仪、支架等组成。
为了保证水准仪kl-60的正常工作和性能，定期进行检修非常重要。
2.2 kl-60水准仪的结构和原理简介kl-60水准仪具有复杂的结构，包括液体测量系统和光学系统。
液体测量系统通过液体平衡原理来确定地面高差。
而光学系统则采用望远镜和凸轮装置来实现高度读数。
2.3 kl-60水准仪常见故障及排除方法在使用kl-60水准仪的过程中，经常会遇到一些常见故障，如视线不稳定、气泡不居中或者无法读数等问题。
针对这些故障，我们需要采取相应的排除方法。

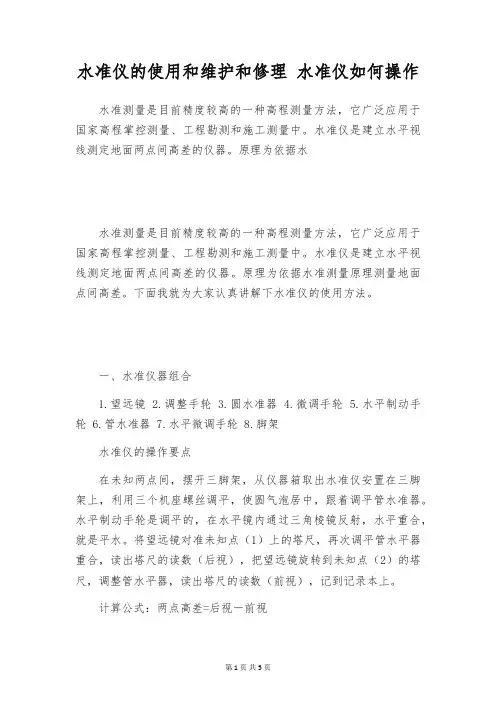

水准仪的使用和维护和修理 水准仪如何操作
水准仪的使用和维护和修理水准仪如何操作水准测量是目前精度较高的一种高程测量方法，它广泛应用于国家高程掌控测量、工程勘测和施工测量中。
水准仪是建立水平视线测定地面两点间高差的仪器。
原理为依据水水准测量是目前精度较高的一种高程测量方法，它广泛应用于国家高程掌控测量、工程勘测和施工测量中。
水准仪是建立水平视线测定地面两点间高差的仪器。
原理为依据水准测量原理测量地面点间高差。
下面我就为大家认真讲解下水准仪的使用方法。
一、水准仪器组合1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架水准仪的操作要点在未知两点间，摆开三脚架，从仪器箱取出水准仪安置在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。
水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。
将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
计算公式：两点高差=后视－前视二、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1、安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否坚固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
2、粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。
实在方法用仪器练习。
在整平过程中，气泡移动的方向与大姆指运动的方向一致。
3、瞄准瞄准是用望远镜精准地瞄准目标。
首先是把望远镜对向远处光亮的背景，转动目镜调焦螺旋，使十字丝清楚。
再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。
最后转动物镜对光螺旋，使水准尺的清楚地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
4、精平精平是使望远镜的视线精准明确水平。
自动安平水准仪常见问题的的调修
自动安平水准仪常见问题的的调修摘要：以天津森氏生产的自动安平水准仪为例，针对在检定过程中出项的问题进行分析，对修理过程加以详细说明。
关键词：水准仪修理误差自动安平水准仪借助自动安平补偿器将望远镜的视准轴在一定范围内自动安平至水平，以其精度准确、使用方便、测量快捷而逐渐受到广大用户的青睐。
根据多年的修理经验，现以天津森氏生产的自动安平水准仪为例，以精密水准仪经纬仪综合校验仪做检定标准，以JJG425-2003水准仪检定规程为检定依据，介绍一下常见问题的修理。
一、圆水泡不居中1、把水准仪安置在工作台上，调整脚螺旋，使水泡居中。
旋转水准仪，检查圆水泡是否居中，如果超差，则需调整。
圆水泡调节螺钉共有三个，从外面能看到的是两个内六角螺钉，还有一个在仪器里面。
这三个螺钉与圆水泡之间有一个弹簧片，调节螺钉的作用就是改变簧片的位置。
松螺钉时水泡会向仪器内侧也就是两个内六角螺钉的对面移动，紧螺钉时水泡会向外侧移动。
如果记不住正确的调整方向也没关系，只需记住气泡往高的一端偏的原理，先松或紧一下螺钉，同时观察水泡移动的方向，向水泡中心移动就说明调整的方向正确，反之就说明调整的方向错误。
按正确的方向调整，同时旋转水准仪180°检查，每次用脚螺旋调整偏移量的一半，再用螺钉调整另一半，反复调整，检查，直至将水准仪旋转至任意角度时水泡都居中。
2、如果水泡一面居中而旋转180°偏离中心太多，判别不出螺钉调整的方向，也可以旋转脚螺旋将水泡调整至分划圈的外侧，再调整螺钉就可判别出调整的方向了。
这样一次调居中后还不行，需按照上述方法反复操作几次直至将水准仪旋转至任意角度时水泡都居中才可以。
二、十字丝歪斜1、水准测量中，经常用到的是十字丝的横丝，因此，一般只检查横丝是否垂直与竖轴。
检查时先调平仪器，以望远镜横丝的一端对准测微光管的十字丝交点，转动水平微动手轮，使该点由横丝的一端移到另一端，若该点明显偏离横丝，则需校正。
对光学水准仪常见故障及其处理的几点思考
中国科技期刊数据库 科研2015年24期 207对光学水准仪常见故障及其处理的几点思考冀 红沈阳计量测试院，辽宁 沈阳 110020摘要：水准仪是一种以仪器的水平视线为基准，对高差进行测量的仪器，在工程勘测、施工控制测量、变形监测和国家高程控制测量等多个领域都有广泛的应用。
因此，必须保证水准仪的精度，才能有效保障测量工程的质量。
本文概述了光学水准仪，分析了光学水准仪常见故障以及处理办法，希望对同行业人员有所帮助。
关键词：光学水准仪；故障处理 中图分类号：TH761 文献标识码：A 文章编号：1671-5780(2015)24-0207-011 光学水准仪的概述1.1 光学水准仪的主要功能光学水准仪的主要功能是用来测量标高和高程。
主要用于建筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉降观察的测量。
在设备的安装工程项目实施中用于连续生产线设备测量控制网标高基准点的测设及安装过程中对设备安装标高的控制测量。
1.2 光学水准仪的结构光学水准仪的组成主要由目镜、物镜、水准管、制动螺旋、微动螺旋、校正螺丝、脚螺旋及专用三脚架等组成。
2 光学水准仪的故障及处理2.1 光学水准仪望远镜故障及处理方法 2.1.1 光学水准仪望远镜中目镜和物镜故障第一，对于目镜调焦螺旋过紧的现象(主要由于视度环螺纹沾有灰尘或油污)可卸下目镜清洗、上油，重新安装调试；对于目镜调焦螺旋过松的现象(主要由于视度环螺纹长期使用磨损或缺油)可以按照一般的故障，对机器零件进行排除；如果没有装正屈光度环，造成和目镜外筒的摩擦，应该选用止头螺丝调正屈光度环。
第二，对于望远镜的物镜表面起雾，长霉斑，脱胶或破裂等现象，会使望远镜成像模糊，这时只需通过清洁，去霉，重新上胶或更换镜片即可解决。
如果望远镜视距乘常数不等于100，会造成测量数据不准确，此时应予以调整。
先将水准仪安置在距离标尺100m 的地方(可用钢尺丈量)，则望远镜上、下视距丝在标尺上截取的间距，应等于100cm ，否则需校正。
水准仪已损坏情况说明书
水准仪已损坏情况说明书水准仪已损坏情况说明书一、前言水准仪是测量地面水平度和坡度的重要工具，广泛应用于建筑、道路、桥梁、铁路等工程领域。
但由于长时间使用或不当操作，水准仪可能会发生损坏，严重影响测量质量和效率。
本说明书旨在详细介绍水准仪常见的损坏情况及解决方法，以供用户参考。
二、常见损坏情况及解决方法1. 光学系统损坏：光学系统是水准仪的核心部分，一旦损坏会导致测量精度下降甚至无法使用。
主要的损坏情况有：(1) 物镜或目镜损坏：物镜和目镜是光学系统的关键零件，被粗暴地操作或遭受外力碰撞可能导致破损或偏移。
解决方法：如果仅仅是镜片划伤，可以进行镜片更换；如果镜框变形严重，就需要更换整个物镜或目镜。
(2) 望远镜丧失调节功能：水准仪的望远镜需要能够实现焦距和清晰度的调节，但长时间使用后可能会出现卡滞或调节范围不足的问题。
解决方法：首先可以试着进行清洁和润滑，如果不能解决，需要拆解望远镜并检查可能导致卡滞的零件，进行维修或更换。
(3) 光学镜片污损：水准仪在使用过程中容易受到灰尘、水滴等污物的侵入，如果不及时清理可能导致镜片产生永久性的污损。
解决方法：使用专业的清洁剂和清洁布进行清洁，避免使用刷子等硬物擦拭，以免划伤镜片。
2. 水平系统损坏：水准仪的水平系统是保证测量准确性的核心组成部分，损坏可能导致测量误差增大或无法进行准确测量。
主要的损坏情况有：(1) 水平仪气泡管损坏：水准仪中的水平仪气泡管是用来判断仪器是否水平的关键部件，如果气泡管破裂或泄气就无法准确判断水平度。
解决方法：更换损坏的水平仪气泡管，并进行校准，确保指示准确。
(2) 水平仪调节螺丝损坏：水平仪中的调节螺丝用来调整仪器的水平度，长时间使用或不当操作可能导致螺丝松动、断裂或变形。
解决方法：如果螺丝松动，可以进行重新调整；如果螺丝断裂或变形，需要更换新的螺丝。
(3) 水准仪支架损坏：水准仪支架是支撑仪器的重要组成部分，晃动或摔落可能导致支架变形或损坏。
DS3级水准仪常见故障及修理
DS3级水准仪常见故障及修理作者：姜建波赵少华杨爱芬来源：《当代人（下半月）》2018年第08期摘要：详细、准确介绍了DS3级水准仪常见的各种故障及维修方法，具有较高的参考价值和实用价值。
关键词：水准仪;故障;维修水准仪广泛应用在大地测量、建筑安装、公路交通、船舶制造等领域。
DS3水准仪（以下简称水准仪）为国家通用型产品，因其技术成熟、结构简单、准确度稳定、抗震性能较好等优点深受使用者的好评，我们通过多年修理经验的积累，总结出以下常见故障及维修方法，供读者参考。
一、基座部分（一）故障现象：脚螺丝套松动。
原因分析：由使用和运输中的振动造成。
维修方法：先扭紧脚螺丝套，再扭紧脚螺丝套锥端螺钉。
（二）故障现象：脚螺旋转动紧涩。
原因分析：脚螺母出现毛刺。
维修方法：用M6×0.75的丝攻把它溜一下或更换一只好的脚螺母。
（三）故障现象：脚螺旋弯曲。
原因分析：水准仪被摔磕过。
维修方法：更换一只好的脚螺旋。
（四）故障现象：三角弹性压板与三角底板压紧程度不够，晃动量大。
原因分析：水准仪使用一段时间后连接三角弹性压板与三角底板的螺丝松动。
维修方法：调整三角底板上的3只柱头螺丝，并注意3只脚螺旋的压紧程度应一致，并保证它们转动舒适、均匀，然后再紧固3只柱头螺丝上的螺母。
（五）故障现象：脚螺旋转动过松或过紧。
原因分析：调节套调整的不恰当。
维修方法：将调节套调整到恰当的程度。
二、水平制动、微动部分（一）故障现象：水平制动无效。
原因分析：制动螺旋、顶杆或制动块丢失。
维修方法：填补缺失的零部件。
（二）故障现象：水平微动无效。
原因分析：微动弹簧或弹簧帽、弹簧座及顶针、防脱螺帽丢失。
维修方法：填补缺失的零部件。
（三）故障现象：微动丝杆转动时过松或过紧。
原因分析：其调节套未跟进或跟进过大。
维修方法：将其调节套调整到恰当的位置。
（四）故障现象：微动丝杆转动时过于紧涩，调整其调节套也无济于事。
原因分析：微动丝母内有灰尘或出现毛刺。
水准仪的使用方法与维护和修理 水准仪操作规程
水准仪的使用方法与维护和修理水准仪操作规程自动安平水准仪常常在室外使用，受到温度、湿度、灰尘和震动等外部因素的影响，加上仪器经长期使用、保养不当、经受了较大的冲击或拆卸，需要常常对自动安平水准仪进行检查和调修。
下面简单介绍一下几种常见故障的维护和修理方法。
1.脚螺旋弯曲假如水准仪单个或多个脚螺旋弯曲，将使仪器无法整平。
解决方法有两种：（1）更换螺旋丝杆；（2）若丝杆与螺旋手轮不可折卸，可用台钳或机床将丝杆复正。
2.圆水准器不能调平反复旋转照准部0～180调整水准器仍不能使仪器整平。
假如按操作规范和使用方法无法调平水准器，这是由于水准器内置橡胶垫圈老化、变形引起的。
解决方法：可将原垫圈更改位置及方向，同时调整定位钉和改正钉。
3.照准部卡滞照准部旋转时显现非正常紧涩或某一部位紧涩现象。
解决方法：（1）假如是完全紧涩，那是由于竖轴弯曲或轴套变形引起的，应更换竖轴或轴套。
（2）假如是某一部位紧涩，那是由于竖轴垫圈脱落或变形，轴架与轴套间距过小造成的，应更换垫圈。
4.视场内十字丝晃动在仪器分划板无松动的状态下调整目镜时，显现视场内十字丝晃动现象。
这是由于目镜螺旋内润滑脂风干，导致螺旋系统内间隙过大引起的。
解决方法：可旋出目镜螺旋，注入仪器润滑脂。
5.调焦运行空程水准仪显现不能调焦或某一段行程调焦手轮空转（空程）现象。
解决方法有三种:（1）假如是调焦手轮松动，拧紧调焦手轮后重新定位。
（2）若仍不能调焦的，可能是调焦行程过量，可以在望远镜筒内设置限位片。
（3）若某一行程空程，是由于调焦齿条磨损掉齿引起的，要按器型更换齿条。
6.视准线误差（i角）过大水准仪的水准线误差（i角）过大。
解决方法有三种:（1）移动水准仪分划板，调整水准线误差（i角）。
（2）假如水准仪分划板移动到极限,i角仍无法校正。
可能是由于补偿器失灵引起的，则必需更换或修复补偿器。
（3）若补偿器尚能工作，一般为补偿器偏摆所致。
则调整补偿器摇摆振幅,也可尝试松开直角棱镜（反光镜）紧固钉，适当移动棱镜位置能更改少量i角。
自动安平水准仪常出现的故障及修理
摘要:测绘仪器是建筑施工中常用的一种仪器，经常由于各种原因，导致其损坏。
笔者现就自动安平水准仪在使用过程中容易出现的一些故障的成因及现象进行阐述，并归纳总结修理办法，以供参考。
关键词:自动安平水准仪故障修理1脚螺旋故障分析：测量时三角架受外力撞击倾倒，造成脚螺旋弯曲，不利于仪器找平。
排障措施：通过机床、台钳校正丝杆，或直接换新。
2照准部故障分析：照准部旋转过程中局部紧涩或完全非正常紧涩。
排障措施：局部紧涩主要是竖轴垫圈发生形变或直接脱落，轴套和轴架之间相距过近。
完全紧涩主要是竖轴弯曲或轴套发生形变。
局部或整体非正常紧涩后首先对相关零部件换新。
在垫圈无备件的情况下可通过废弃光片制作垫圈进行排障。
校正：维修后消除竖轴运转误差，让气泡居中。
如果半周角旋转照准部后气泡偏离原位，可借助改正钉、脚螺旋反复修正，直至调平仪器。
3十字丝故障分析：仪器分划板未松动时调整目镜，发现十字丝晃动。
排障措施：目镜螺旋内润滑脂被风干造成内部间隙过大，使得十字丝晃动。
可将目镜螺旋旋出，注入精密仪器润滑脂来固定十字丝。
4圆水准器故障分析：照准部重复旋转，对水准器进行调整仍不能整平仪器。
排障措施：常规办法是调整原垫圈、定位钉、改正钉的方向和和位置，或直接将仪器内部老化或发生形变的橡胶垫圈换新。
进行此类操作后，水准仪基本能整平。
校正：维修后要进行竖轴运转误差的校正。
5调焦运行空程故障分析：无法调焦；局部行程调焦手轮空转。
排障措施：通过二次定位解决调焦手轮松动的故障。
调整后不能调焦，则判断是调焦行程过量，可将限位片设于望远镜筒内固定行程。
另外，针对行程中调焦齿条磨损掉齿导致空程的情况，可对齿条换新加以修正。
校正：校正调焦运行误差。
6补偿器自动安平水准仪的核心元件是补偿器。
可以说，仪器的精准度以及测绘质量主要看补偿器的补偿能力。
补偿原理：以往的长水准器被重力永垂系统取代，补偿器失灵，分划板不能自主归位，测量工作无法开展。
铍铜片吊架式补偿器和金属吊丝式补偿器是目前业界常用的补偿器。
自动安平水准仪常出现的故障及修理
自动安平水准仪常出现的故障及修理测绘仪器是建筑施工中常用的一种仪器，经常由于各种原因，导致其损坏，下面，就自动安平水准仪在使用过程中容易出现的一些故障的成因及现象进行阐述，并归纳总结修理办法，以供参考。
一、脚螺旋常见故障：测量时三角架倾倒或外力撞击等冲击力可使单个或多个脚螺旋弯曲，如果不能修正，将使仪器着平过程不易进行。
解决方法：更换螺旋丝杆。
若丝杆与螺旋手轮不可拆卸”可用台钳或机床将丝杆复正。
二、照准部常见故障：照准部旋转时出现非正常紧涩或某一部位紧涩现象解决方法：完全紧涩为竖轴弯曲或轴套变形，应更换。
某一部位紧涩，常见为竖轴垫圈脱落或变形，轴架与轴套间距过小，更换垫圈，若无成品，可用“废弃光片”自制。
校正：维修后要消除竖轴运转误差，使气泡居中，将照准部旋转180度，若气泡偏离，用改正钉将气泡改正一半，再用脚螺旋改正另一半。
反复上述操作，直至仪器整平。
三、十字丝常见故障：在仪器分划板无松动的状态下调节目镜时”视场内十字丝晃动。
解决方法：一般为目镜螺旋内润滑脂风干，导致螺旋系统内间隙过大，可旋出目镜螺旋，注入精密仪器润滑脂解决。
四、圆水准器常见故障：反复旋转照准部，调整水准器仍不能使仪器着平。
解决方法：按操作规范和使用方法不能着平水准器，常见为水准器内置橡胶垫圈老化、变形，需更换。
也可将原垫圈改换位置或方向，同时调整定位钉和改正钉，直至水准器着平。
校正：维修后要进行竖轴运转误差的校正。
五、调焦运行空程常见故障：不能调焦或某一段行程调焦手轮空转。
解决方法：常见为调焦手轮松动，可重新定位，仍不能调焦，可能是调焦行程过量，可在望远镜筒内设置限位片，若某一行程空程，常见为调焦齿条磨损掉齿，按器型更换齿条。
校正：进行调焦运行误差校正六、补偿器补偿器为自动安平水准仪的核心，其补偿能力在一定程度上代表着仪器准确度并直接影响测绘质量，补偿器原理为重力永垂系统，它替代了传统的长水准器，补偿器失灵，使得仪器工作时分划板不能上下摆动归位，从而失去测量能力。
自动安平水准仪常见故障的调修方法
度、 灰尘和震动等外部 因素 的影 响， 加上 仪器经长期使
用、 保养不当、 经受了较大 的冲击 或拆卸 ， 需要经常对 自 动安平水准仪进行检查和调修 。笔者多年从事水准仪计 量检定及调修工作 ， 在实际工作中积累了许多经验 ， 总结
出一套 关 于 自动安 平水 准仪调 修 的方法 。
Ｗａ ｎｇ Ｇｕ ｎｇ ａ ｐ ｅ ｉ
自动安平水准仪作为测量仪器 ， 以其操作简单 、 使用 方便 、 准确度高 、 工作效率高等特点 ， 在大地测量 、 建筑安 装、 公路交通 、 石油地质勘探等领域 ， 得到越来越广泛的 应用。 自 动安平水准仪经 常在 室外使 用， 受到温度、 湿
舢华兴 ： ７ Ｇ ３ ２ ８塑 电光 分 橱 天乎 的 常见 故 障 调 修
况， 调 节支 柱螺 丝 高低 ， 小 心 调整 三 刀 间 隙 。调 整 时 ， 先 将 中刀 缝调 到 ０ ． １ ５ ａ ｒ ｍ左右再 将 两 边刀 缝 调 到略 小 于 中
间隙也会随之改变。 ） 然后将 吊耳放在支力销上 ， 检查边 刀间隙是否适当， 最后挂上内阻尼筒及秤盘 ， 观察上述故 障是否排除。这时若 吊耳向外倾斜 ， 说明边刀承 的中线 落在边刀刃的外侧 ， 应将两 只支力销 向内侧平移 ； 反之 ，
平。如果按操作规范和使用方法无法调平水准器， 这是 由 于水准器 内置橡胶 垫圈老化 、 变形 引起 的。解决方 法 ： 可将
原 垫圈改变位置及方 向 ， 同时调整定位钉和改正钉 。
３ 照 准部 卡 滞
照准 部旋 转 时 出 现 非 正 常 紧 涩 或 某 一 部 位 紧涩 现 象 。解 决 方法 有两 种 ： （ １ ） 如果 是 完 全 紧涩 ， 那 是 由于竖
自动安平水准仪经纬仪补偿器修理工作
【 关键词 】 补偿器 固定边
近 年 来 ， 测 绘 仪 器 在 工 程 施 工 的 使 用 量 逐 年 增 加 ， 测 绘 仪 器 的 技
术 装备水平 在 不断提高 ，随之 而来 的各种测 绘仪器损 坏及 测绘仪 器修 理 和校 正工作 也在 逐年 增加 。笔者 总结多年 来修理和 检测测 绘仪 器工 作 的经验 ，对安平 水准 仪和经 纬仪补 偿器 的修理工作 进行 了总 结。其 主 要 内容 为 吊丝补偿器 和轴 承悬摆式 补偿器 的修理 ，将其 经验介 绍给 大家 ， 以便 在今 后 的工作 当 中能 给大家 提供 修理 方面 的 帮助 。
、
严 重 损 伤 的 自动 安 平 仪器 补偿 器 判 断及 修理 工 作 应具 备 解 决 ， 否 则 所 进 行 的 下 ～ 步 工 作 将 毫 无 意 义 。 四 、 吊 丝 安 装 及 摆 架 运 行 调 整
补偿器 的吊丝 安装均有 严格要求 ，如： 吊丝 必须 在铅 垂状态 下安 装 ； 吊丝 安 装 时的荷 重 （ 力 ）应严 格一 致 （ 拉 北京 光 学仪 器 厂经 纬
仪 吊 丝 安 置 时 的 拉 力 为 ２０ 克 ／跟 ） 吊丝 安 装 应 平 直 而 不 扭 曲 ； 吊 ；
的 基 本 条 件
１ 补 偿 器 阻 尼 装 置 的 拆 除 ， 限 位 锣 杆 拉 开 ，补 偿 器 摆 架 仍 不 能 、
正常 工 作 的 其补偿 精度 。此项 工作 只有 在仪 器整体 装锣配校 正好后 ，在倾斜测 微光管 工作台上才 能精确 测定 ，这里先 用 不断 改变 固定 边 （ 准部 ）倾 斜 角的 办法 进行 目测 ，用补 偿器 的摆 照
架重心 的高度调节 锣母进 行调整 ，使其处于稳 定状态 （ 偿器 放大倍 补 数 Ｎ ） 达 到 临 界 位 置 （ 计 值 ） 设 。 补偿 器 放 大 倍 数 Ｎ 的 表 达 式 如 下 ：
浅析水准仪故障调校与保养
浅析水准仪故障调校与保养作者：李柏林来源：《中国科技博览》2014年第11期摘要：水准仪是借助仪器的水平视准线作为基础。
它广泛应用于工程测量、大地水准测量、地震形变测量、各种工程水准测量与大型精密机械安装等领域中。
水准仪当受到冲撞、震动、保管不慎或频繁使用时导致出现许多故障，因此探讨快速检修及日常保养的方法是非常必要的。
关键词：水准仪；调焦螺旋； i角误差；水准器；测微器中图分类号：U212.24+6水准仪是借助仪器的水平视准线作为基础，进行高差测量的光学仪器。
仪器在出厂时，都按《部颁标准》规定，进行零部件及整体检验，保证仪器的精度。
由于水准仪使用环境较室内条件相差很多，计量性能很容易发生变化，而按照检定规程要求，检定周期一般为一年，因此送检到计量部门要求检定的水准仪在检定过程中一般都需要简单的调修，才能保证水准仪所有的计量，性能都能符合规程的要求。
在调修时要注意以下几点：（1）了解仪器使用年限和修理历史，了解仪器的结构原理，熟悉仪器的有关技术资料。
（2）根据仪器检定结果，查找仪器不合格原因，尤其要查出仪器故障的部位，只有查明原因和部位之后，才能确定仪器的调修方案，切记盲目拆卸和调修仪器。
（3）拆卸仪器时，要根据有关的调修资料所提供的先后次序，按步骤进行。
同时只拆卸有故障的部位，与故障无关的部位不要拆卸仪器拆卸一次，对仪器零部件之间的位置不可能完全恢复到原有位置，有时还会降低仪器的准确度或使光路系统发生变化对于精密的机械部分，如轴系也应特别注意。
（4）调修光路系统，要了解光线经过每一个光学零件后成像位置的变化。
（5）拆卸时要注意零件的相互位置关系最好在拆卸之前划上明显的装配号，以便装配时不致弄错。
（6）拆下的零件要认真清洗，擦试光学零件时，防止清洁液进入胶合面。
（7）轴系的润滑要正确使用润滑油，用油不宜过多，以避免双周期变化的误差。
油的性能，要保证在-25℃～45℃范围内，仪器能正常使用。
轴系或测微器手轮等因磨损松动，切忌用羊毛脂填塞。
水准测量方法中的常见问题与解决技巧
水准测量方法中的常见问题与解决技巧水准测量是测量高程的一种重要方法，广泛应用于土木工程、建筑工程、地质勘探等领域。
然而，在实际的测量过程中，常常会遇到各种问题，如测量精度不高、设备故障等。
本文将以水准测量中常见问题为切入点，介绍解决技巧，帮助读者更好地进行水准测量。
一、测距误差的导致在水准测量中，测距误差是一种常见问题，常常由以下几个方面引起。
1.设备精度问题：首先，测距误差可能与设备的精度有关。
如果使用的水准仪或测距设备不够精密，测量结果就会产生误差。
解决这个问题的方法是选择精度高的设备，并进行定期的校准和维护。
2.测量环境问题：测距误差还可能受到测量环境的影响。
例如，存在较强的风力或地面震动可能会导致仪器晃动，从而影响测距结果。
解决这个问题的方法是选择较为稳定的测量环境，并尽量减少外界干扰。
3.人为操作误差：除了设备和环境因素外，测距误差还可能由于人为操作不当引起。
例如，操作水准仪或测距设备时没有保持水平，或没有准确读取刻度等。
解决这个问题的方法是提高操作技巧，并严格按照操作规程进行测量。
二、高程放样误差的原因与对策在水准测量中，高程放样误差也是一个常见的问题。
以下是一些可能引起高程放样误差的原因以及相应的对策。
1.放样仪器精度问题：高程放样误差可能与放样仪器的精度有关。
如果使用的放样仪器不够精密，测量结果就会产生误差。
解决这个问题的方法是选择精度高的放样仪器，并进行定期的校准和维护。
2.传感器漂移问题：放样仪器中的传感器可能存在漂移问题，导致高程放样结果不准确。
解决这个问题的方法是在使用前进行传感器校准，并定期检查传感器的工作状态。
3.测量过程中顶杆倾斜：在进行高程放样时，顶杆的倾斜可能导致放样结果不准确。
解决这个问题的方法是使用水平仪来检查顶杆的水平度，并进行必要的调整。
三、数据处理中的问题与技巧在水准测量中，数据处理是一个不可忽视的环节。
以下是一些可能出现的问题以及相应的处理技巧。
1.数据传输错误：在数据传输过程中，可能会出现误码、断码等问题，导致传输的数据不准确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水准仪常见故障的修理
水准仪常见故障的修理
一、仪器外观的故障修理
仪器的外表是否有灰尘、锈蚀，光学零件表面有油迹、霉点等缺陷。
仪器各运动机构转动不灵活、有松动、卡滞和影响操作的现象。
若有上述缺陷，可通过清洗、防护、上油、调整、更换零件等方法处理。
基座的3个脚螺旋如有松紧不适、晃动或卡死等现象，应调节底座联结螺钉，用校正针拨动松紧调节螺钉，直至手旋转脚螺旋感觉松紧合适即可。
二、照准机构的故障修理
1.目镜
目镜的视度环紧滞是由于视度环螺纹中沾染灰尘油污；松晃是由于视度环螺纹缺油或用油不当；视度环零位不对或工作范围不能保证±5视度是因为视度环与目镜座位置未装调好或目镜座多头螺纹未装好。
若有上述原因需卸下目镜清洗、上油重新装调直至感觉旋转目镜时松紧合适，且保证工作范围。
2.分划板
(1)十字丝影像不清晰或看不见。
原因一，目镜与分划板是否安装好有无松脱，如发现上述情况应重新装调；原因二，光学零件不洁、起雾、生霉，此时先应判清目镜或分划板的不洁镜面，予以擦拭洁净，重装。
在重装时应注意光学零件的正反面和前后排列顺序，如安装错误也会造成十字丝不清晰或看不见的现象。
(2)十字丝横丝与竖轴不垂直。
整平仪器，将JSJ经纬仪水准仪综合检验仪(以下简称JSJ)仪器自平准线光管的调焦手轮调到无穷远位置，望远镜对准JSJ主光管十字丝交点，然后转动水平微动手轮，使主光管十字丝交点沿望远镜视场横丝一端移至另一端，松开分划板的固定螺丝，转动偏差的3/4即可。
反复几次，直至该点在横丝上的轨迹与横丝重合为止，然后锁紧分划板的固定螺丝。
注意若该点从中心向一边移动时，应转动偏差量的100%进行校正。
3.物镜调焦螺旋
调焦时有杂声、滑齿声、松紧不适或失效，且调焦运行误差大，是由于调焦螺旋的固定螺钉松动，或调焦螺旋的齿轮与齿条啮合不好。
此时应旋紧调焦螺旋，调节齿轮、齿条使啮合舒适无声。
4.望远镜
物像不清晰。
原因一，物镜组光学零件不共轴，物镜镜片组相互位置不正确或装错，此时应调整物镜组的位置，直至物像清晰且物镜镜片组之间无松动现象；原因二，物镜、调焦镜、分划板或目镜上有油污起雾、生霉或脱胶，应先判断不洁处再进行清洗，脱胶的应重新胶合。
三、旋转机构
1.水平制动螺旋
水平制动螺旋失效。
原因一，制动螺旋顶杆不够长或滑块丢失，应加长顶杆或配上滑块；原因二，制动扳手未装调好，应松开制动扳手螺钉，旋紧制动杆。
固紧制动扳手螺钉。
2.水平微动螺旋
水平微动螺旋松紧不适(过紧或晃动)是由于微动螺旋松紧调节螺钉未调好，应用校正针调节到松紧适宜。
水平微动螺旋失效。
原因一，微动螺旋手轮与微动螺杆未固联好，根据固联结构(销钉或螺钉)予以固联好；原因二，微动螺旋的弹性螺母未固定好而随着螺杆转动，旋出紧固螺钉把弹性螺母固定好；原因三，微动弹簧失效，调换粗细弹力相当的弹簧。
3.微倾螺旋
微倾螺旋旋至尽头仍不能使水准气泡居中。
原因一，微倾螺旋未装调正确，需重新装调；原因二，仪器整平所依据的圆水准器未校好，予以校正好；原因三，长水准器未装调好，当微倾螺旋安置在工作范围中央位置时水准器的四个校正螺钉应在对称适中位置、水准器方头或球头螺钉应放正而无松动、水准器应为石膏封住无松动。
四、安平机构
1.脚螺旋失效导致不起升降作用，是由于外套管上用来管制弹性螺母转动的凸块折断，焊一凸块或外套管上装一紧固螺钉把弹性螺母固定住。
2.气泡移动时产生停滞、跳动或不稳定，是由于水准器的校正螺钉松动或滑丝，应修配校正螺钉或螺母并调整好。
或是由于封水准器的石膏松脱，应取下水准器重新浇灌石膏。
五、
i角误差
视准轴与长水准轴的立面投影不平行，俗称i角误差。
JSJ主光管为一自平准线系统，能自动给出σ<0.5″的准水平线，检定i角极为方便。
JSJ主光管输出准水平线，只要将望远镜对准JSJ主光管∞目标，整平气泡，转动JSJi角测微器使横丝重合，可直接读出i角大小。
调整i角大小时，将i角测微器转到读数为0的位置，调整分划板的十字丝与光管中目标的横丝重合。
若JSJ主光管输出的准水平线存在摆差，当检定高精度水准仪i角时(如S0.5级，S1级)，可通过主机自校功能的摆Ⅰ、摆Ⅱ读数来求出i角大小:先将摆镜放置摆Ⅰ位置，转动i角测微器使横丝重合，可读出i1大小，再将摆镜放置摆Ⅱ位置，转动i角测微器使横丝重合，此时可读出i2大小，则i角读数i=(i1+i2)/2，摆Ⅰ的读数I1=i1-i，摆Ⅱ的读数I2=i2-i。
调整i角大小时，将摆镜放置摆Ⅰ位置，转动i角测微器到读数I1，调整水准仪分划板的十字丝与光管中目标的横丝重合。
再将摆镜放置摆Ⅱ位置，转动i角测微器到读数I2，分划板的十字丝与光管中目标的横丝也应重合。
若不重合反复调整几次，直至重合为止。
摆差较大时可以调
整。
水准仪是精密的光学仪器，检定人员在修理仪器时，也应根据仪器故障部位，除必须拆卸的部位外，应尽量避免拆卸不必要的零部件。
已经修复好的仪器必须予以认真的检定，使各项检测项目都满足《水准仪》检定规程中的技术要求，方可认为仪器合格并出合格检定证书。
