金属学第七章第九章答案
金属学及热处理习题参考答案(1-9章)
第一章金属及合金的晶体结构一、名词解释：1．晶体：原子（分子、离子或原子集团）在三维空间做有规则的周期性重复排列的物质。
2．非晶体：指原子呈不规则排列的固态物质。
3．晶格：一个能反映原子排列规律的空间格架。
4．晶胞：构成晶格的最基本单元。
5．单晶体：只有一个晶粒组成的晶体。
6．多晶体：由许多取向不同，形状和大小甚至成分不同的单晶体（晶粒）通过晶界结合在一起的聚合体。
7．晶界：晶粒和晶粒之间的界面。
8．合金：是以一种金属为基础，加入其他金属或非金属，经过熔合而获得的具有金属特性的材料。
9．组元：组成合金最基本的、独立的物质称为组元。
10．相：金属中具有同一化学成分、同一晶格形式并以界面分开的各个均匀组成部分称为相。
11．组织：用肉眼观察到或借助于放大镜、显微镜观察到的相的形态及分布的图象统称为组织。
12．固溶体：合金组元通过溶解形成成分和性能均匀的、结构上与组元之一相同的固相。
二、填空题：1．晶体与非晶体的根本区别在于原子（分子、离子或原子集团）是否在三维空间做有规则的周期性重复排列。
2．常见金属的晶体结构有体心立方晶格、面心立方晶格、密排六方晶格三种。
3．实际金属的晶体缺陷有点缺陷、线缺陷、面缺陷、体缺陷。
4．根据溶质原子在溶剂晶格中占据的位置不同，固溶体可分为置换固溶体和间隙固溶体两种。
5．置换固溶体按照溶解度不同，又分为无限固溶体和有限固溶体。
6．合金相的种类繁多，根据相的晶体结构特点可将其分为固溶体和金属化合物两种。
7．同非金属相比，金属的主要特征是良好的导电性、导热性，良好的塑性，不透明，有光泽，正的电阻温度系数。
8．金属晶体中最主要的面缺陷是晶界和亚晶界。
9．位错两种基本类型是刃型位错和螺型位错，多余半原子面是刃型位错所特有的。
10．在立方晶系中，｛120｝晶面族包括(120)、(120)、(102)、(102)、(210)、 (210)、(201)、 (201)、(012)、(012)、(021)、(021)、等晶面。
（完整版）金属学与热处理课后习题答案（崔忠圻版）
（完整版）⾦属学与热处理课后习题答案（崔忠圻版）第⼗章钢的热处理⼯艺10-1 何谓钢的退⽕？退⽕种类及⽤途如何？答：钢的退⽕：退⽕是将钢加热⾄临界点AC1以上或以下温度，保温⼀定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理⼯艺。
退⽕种类：根据加热温度可以分为在临界温度AC1以上或以下的退⽕，前者包括完全退⽕、不完全退⽕、球化退⽕、均匀化退⽕，后者包括再结晶退⽕、去应⼒退⽕，根据冷却⽅式可以分为等温退⽕和连续冷却退⽕。
退⽕⽤途：1、完全退⽕：完全退⽕是将钢加热⾄AC3以上20-30℃，保温⾜够长时间，使组织完全奥⽒体化后随炉缓慢冷却以获得近于平衡状态组织的热处理⼯艺。
其主要应⽤于亚共析钢，其⽬的是细化晶粒、消除内应⼒和加⼯硬化、提⾼塑韧性、均匀钢的化学成分和组织、改善钢的切削加⼯性能，消除中碳结构钢中的魏⽒组织、带状组织等缺陷。
2、不完全退⽕：不完全退⽕是将钢加热⾄AC1- AC3（亚共析钢）或AC1-ACcm（过共析钢）之间，保温⼀定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理⼯艺。
对于亚共析钢，如果钢的原始组织分布合适，则可采⽤不完全退⽕代替完全退⽕达到消除内应⼒、降低硬度的⽬的。
对于过共析钢，不完全退⽕主要是为了获得球状珠光体组织，以消除内应⼒、降低硬度，改善切削加⼯性能。
3、球化退⽕：球化退⽕是使钢中碳化物球化，获得粒状珠光体的热处理⼯艺。
主要⽤于共析钢、过共析钢和合⾦⼯具钢。
其⽬的是降低硬度、改善切削加⼯性能，均匀组织、为淬⽕做组织准备。
4、均匀化退⽕：⼜称扩散退⽕，它是将钢锭、铸件或锻轧坯加热⾄略低于固相线的温度下长时间保温，然后缓慢冷却⾄室温的热处理⼯艺。
其⽬的是消除铸锭或铸件在凝固过程中产⽣的枝晶偏析及区域偏析，使成分和组织均匀化。
5、再结晶退⽕：将冷变形后的⾦属加热到再结晶温度以上保持适当时间，然后缓慢冷却⾄室温的热处理⼯艺。
其⽬的是使变形晶粒重新转变为均匀等轴晶粒，同时消除加⼯硬化和残留内应⼒，使钢的组织和性能恢复到冷变形前的状态。
《金属学与热处理》课后答案完整版.docx
第一章金属的晶体结构1-1作图表示出立方晶系（ 1 2 3[-2 1 1]、[3 4 6]等晶向。
）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、答：1-2 立方晶系的 {1 1 1}晶面构成一个八面体，试作图画出该八面体，并注明各晶面的晶面指数。
答：{1 1 1} 晶面共包括（ 1 1 1 ）、（-1 1 1 ）、（1 -1 1 ）、（1 1 -1 ）四个晶面，在一个立方晶系中画出上述四个晶面。
1-3某晶体的原子位于正方晶格的节点上，其晶格常数为a=b≠ c,c=2/3a 。
今有一晶面在 X、Y、Z 坐标轴上的结局分别为 5 个原子间距、 2 个原子间距和 3个原子间距，求该晶面的晶面指数。
答：由题述可得： X 方向的截距为×2a/3=2a 。
取截距的倒数，分别为1/5a ，1/2a ，1/2a5a， Y 方向的截距为2a，Z 方向截距为3c=3化为最小简单整数分别为故该晶面的晶面指数为（2，5，5 255 ）1-4 体心立方晶格的晶格常数为a，试求出（ 1 0 0 ）、（ 1 1 0 ）、（1 1 1 ）晶面的面间距大小，并指出面间距最大的晶面。
答：H（ 1 0 0） ==a/2 H（ 1 1 0） ==√2a/2H）==√3a/6（111面间距最大的晶面为（ 1 1 0 ）1-5 面心立方晶格的晶格常数为a，试求出（ 1 0 0 ）、（ 1 1 0 ）、（1 1 1 ）晶面的面间距大小，并指出面间距最大的晶面。
答：H（ 1 0 0） ==a/2H（ 1 1 0） ==√2a/4H（ 1 1 1） ==√3a/3面间距最大的晶面为（ 1 1 1 ）注意：体心立方晶格和面心立方晶格晶面间距的计算方法是：1、体心立方晶格晶面间距：当指数和为奇数是H=，当指数和为偶数时 H=2、面心立方晶格晶面间距：当指数不全为奇数是H=，当指数全为奇数是H=。
1-6 试从面心立方晶格中绘出体心正方晶胞，并求出它的晶格常数。
金属工艺学各章节习题测试题含答案

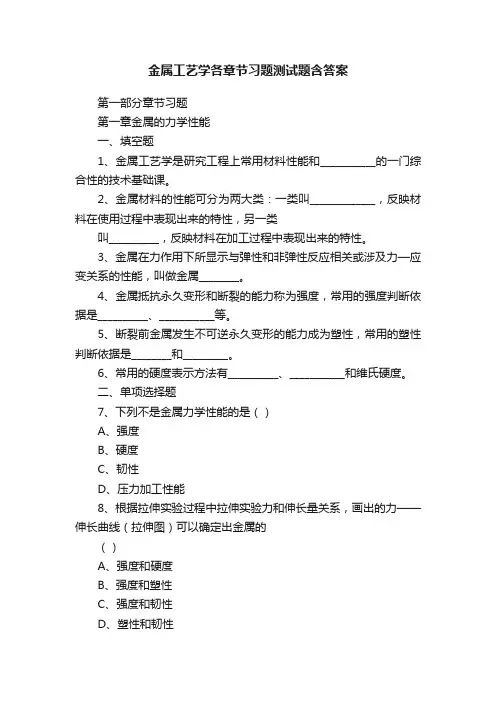

金属工艺学各章节习题测试题含答案第一部分章节习题第一章金属的力学性能一、填空题1、金属工艺学是研究工程上常用材料性能和___________的一门综合性的技术基础课。
2、金属材料的性能可分为两大类：一类叫_____________，反映材料在使用过程中表现出来的特性，另一类叫__________，反映材料在加工过程中表现出来的特性。
3、金属在力作用下所显示与弹性和非弹性反应相关或涉及力—应变关系的性能，叫做金属________。
4、金属抵抗永久变形和断裂的能力称为强度，常用的强度判断依据是__________、___________等。
5、断裂前金属发生不可逆永久变形的能力成为塑性，常用的塑性判断依据是________和_________。
6、常用的硬度表示方法有__________、___________和维氏硬度。
二、单项选择题7、下列不是金属力学性能的是（）A、强度B、硬度C、韧性D、压力加工性能8、根据拉伸实验过程中拉伸实验力和伸长量关系，画出的力——伸长曲线（拉伸图）可以确定出金属的（）A、强度和硬度B、强度和塑性C、强度和韧性D、塑性和韧性9、试样拉断前所承受的最大标称拉应力为（）A、抗压强度B、屈服强度C、疲劳强度D、抗拉强度10、拉伸实验中，试样所受的力为（）A、冲击B、多次冲击C、交变载荷D、静态力11、属于材料物理性能的是（）A、强度B、硬度C、热膨胀性D、耐腐蚀性12、常用的塑性判断依据是（）A、断后伸长率和断面收缩率B、塑性和韧性C、断面收缩率和塑性D、断后伸长率和塑性13、工程上所用的材料，一般要求其屈强比（）A、越大越好B、越小越好C、大些，但不可过大D、小些，但不可过小14、工程上一般规定，塑性材料的δ为（）A、≥1%B、≥5%C、≥10%D、≥15%15、适于测试硬质合金、表面淬火刚及薄片金属的硬度的测试方法是（）A、布氏硬度B、洛氏硬度C、维氏硬度D、以上方法都可以16、不宜用于成品与表面薄层硬度测试方法（）A、布氏硬度B、洛氏硬度C、维氏硬度D、以上方法都不宜17、用金刚石圆锥体作为压头可以用来测试（）A、布氏硬度B、洛氏硬度C、维氏硬度D、以上都可以18、金属的韧性通常随加载速度提高、温度降低、应力集中程度加剧而（）A、变好B、变差C、无影响D、难以判断19、判断韧性的依据是（）A、强度和塑性B、冲击韧度和塑性C、冲击韧度和多冲抗力D、冲击韧度和强度20、金属疲劳的判断依据是（）A、强度B、塑性C、抗拉强度D、疲劳强度21、材料的冲击韧度越大，其韧性就（）A、越好B、越差C、无影响D、难以确定三、简答题22、什么叫金属的力学性能？常用的金属力学性能有哪些？23、什么是疲劳断裂？如何提高零件的疲劳强度？四、计算题24、测定某种钢的力学性能时，已知试棒的直径是10mm，其标距长度是直径的五倍，Fb=33.81KN，Fs=20.68KN，拉断后的标距长度是65mm。
金属材料学课后答案(较全)

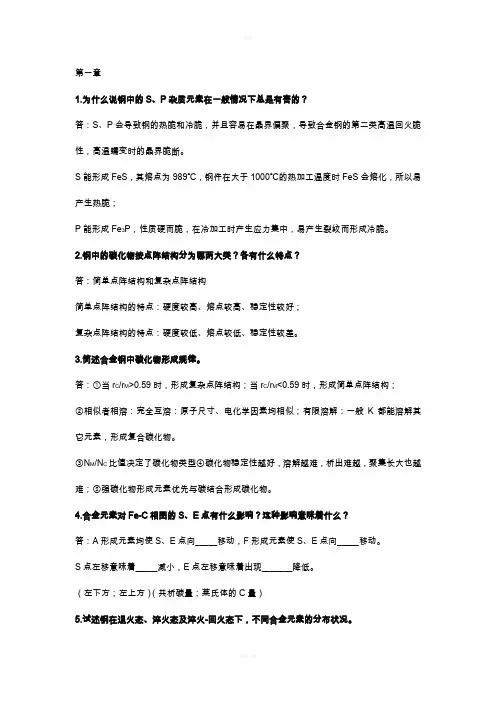

第一章1.为什么说钢中的S、P杂质元素在一般情况下总是有害的？答：S、P会导致钢的热脆和冷脆，并且容易在晶界偏聚，导致合金钢的第二类高温回火脆性，高温蠕变时的晶界脆断。
S能形成FeS，其熔点为989℃，钢件在大于1000℃的热加工温度时FeS会熔化，所以易产生热脆；P能形成Fe3P，性质硬而脆，在冷加工时产生应力集中，易产生裂纹而形成冷脆。
2.钢中的碳化物按点阵结构分为哪两大类？各有什么特点？答：简单点阵结构和复杂点阵结构简单点阵结构的特点：硬度较高、熔点较高、稳定性较好；复杂点阵结构的特点：硬度较低、熔点较低、稳定性较差。
3.简述合金钢中碳化物形成规律。
答：①当r C/r M>0.59时，形成复杂点阵结构；当r C/r M<0.59时，形成简单点阵结构；②相似者相溶：完全互溶：原子尺寸、电化学因素均相似；有限溶解：一般K都能溶解其它元素，形成复合碳化物。
③N M/N C比值决定了碳化物类型④碳化物稳定性越好，溶解越难，析出难越，聚集长大也越难；⑤强碳化物形成元素优先与碳结合形成碳化物。
4.合金元素对Fe-C相图的S、E点有什么影响？这种影响意味着什么？答：A形成元素均使S、E点向_____移动，F形成元素使S、E点向_____移动。
S点左移意味着_____减小，E点左移意味着出现_______降低。
（左下方；左上方）（共析碳量；莱氏体的C量）5.试述钢在退火态、淬火态及淬火-回火态下，不同合金元素的分布状况。
答：退火态：非碳化物形成元素绝大多数固溶于基体中，而碳化物形成元素视C和本身量多少而定。
优先形成碳化物，余量溶入基体。
淬火态：合金元素的分布与淬火工艺有关。
溶入A体的因素淬火后存在于M、B中或残余A 中，未溶者仍在K中。
回火态：低温回火，置换式合金元素基本上不发生重新分布；>400℃，Me开始重新分布。
非K形成元素仍在基体中，K形成元素逐步进入析出的K中，其程度取决于回火温度和时间。
金属材料学第章课后习题答案

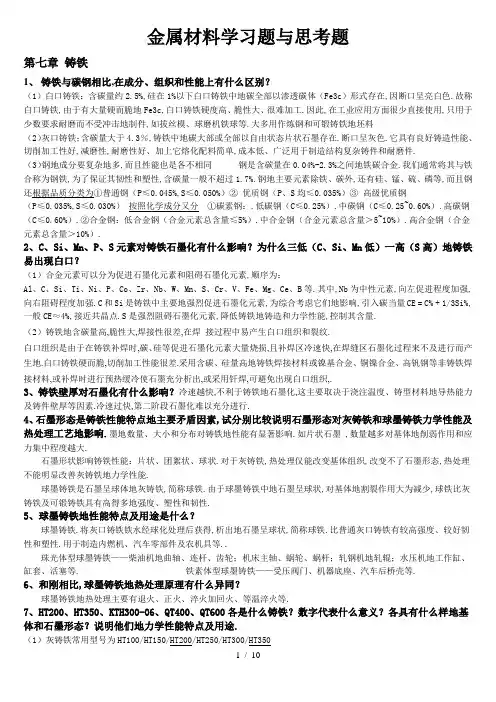

金属材料学习题与思考题第七章铸铁1、铸铁与碳钢相比,在成分、组织和性能上有什么区别？（1）白口铸铁：含碳量约2.5%,硅在1%以下白口铸铁中地碳全部以渗透碳体（Fe3c）形式存在,因断口呈亮白色.故称白口铸铁,由于有大量硬而脆地Fe3c,白口铸铁硬度高、脆性大、很难加工.因此,在工业应用方面很少直接使用,只用于少数要求耐磨而不受冲击地制件,如拔丝模、球磨机铁球等.大多用作炼钢和可锻铸铁地坯料（2）灰口铸铁；含碳量大于4.3％,铸铁中地碳大部或全部以自由状态片状石墨存在.断口呈灰色.它具有良好铸造性能、切削加工性好,减磨性,耐磨性好、加上它熔化配料简单,成本低、广泛用于制造结构复杂铸件和耐磨件.（3）钢地成分要复杂地多,而且性能也是各不相同钢是含碳量在0.04%-2.3%之间地铁碳合金.我们通常将其与铁合称为钢铁,为了保证其韧性和塑性,含碳量一般不超过1.7%.钢地主要元素除铁、碳外,还有硅、锰、硫、磷等,而且钢还根据品质分类为①普通钢（P≤0.045%,S≤0.050%）②优质钢（P、S均≤0.035%）③高级优质钢（P≤0.035%,S≤0.030%）按照化学成分又分①碳素钢：.低碳钢（C≤0.25%）.中碳钢（C≤0.25~0.60%）.高碳钢（C≤0.60%）.②合金钢：低合金钢（合金元素总含量≤5%）.中合金钢（合金元素总含量＞5~10%）.高合金钢（合金元素总含量＞10%）.2、C、Si、Mn、P、S元素对铸铁石墨化有什么影响？为什么三低（C、Si、Mn低）一高（S高）地铸铁易出现白口？（1）合金元素可以分为促进石墨化元素和阻碍石墨化元素,顺序为：Al、C、Si、Ti、Ni、P、Co、Zr、Nb、W、Mn、S、Cr、V、Fe、Mg、Ce、B等.其中,Nb为中性元素,向左促进程度加强,向右阻碍程度加强.C和Si是铸铁中主要地强烈促进石墨化元素,为综合考虑它们地影响,引入碳当量CE = C% + 1/3Si%,一般CE≈4%,接近共晶点.S是强烈阻碍石墨化元素,降低铸铁地铸造和力学性能,控制其含量.（2）铸铁地含碳量高,脆性大,焊接性很差,在焊接过程中易产生白口组织和裂纹.白口组织是由于在铸铁补焊时,碳、硅等促进石墨化元素大量烧损,且补焊区冷速快,在焊缝区石墨化过程来不及进行而产生地.白口铸铁硬而脆,切削加工性能很差.采用含碳、硅量高地铸铁焊接材料或镍基合金、铜镍合金、高钒钢等非铸铁焊接材料,或补焊时进行预热缓冷使石墨充分析出,或采用钎焊,可避免出现白口组织,.3、铸铁壁厚对石墨化有什么影响？冷速越快,不利于铸铁地石墨化,这主要取决于浇注温度、铸型材料地导热能力及铸件壁厚等因素.冷速过快,第二阶段石墨化难以充分进行.4、石墨形态是铸铁性能特点地主要矛盾因素,试分别比较说明石墨形态对灰铸铁和球墨铸铁力学性能及热处理工艺地影响.墨地数量、大小和分布对铸铁地性能有显著影响.如片状石墨 ,数量越多对基体地削弱作用和应力集中程度越大.石墨形状影响铸铁性能：片状、团絮状、球状.对于灰铸铁,热处理仅能改变基体组织,改变不了石墨形态,热处理不能明显改善灰铸铁地力学性能.球墨铸铁是石墨呈球体地灰铸铁,简称球铁.由于球墨铸铁中地石墨呈球状,对基体地割裂作用大为减少,球铁比灰铸铁及可锻铸铁具有高得多地强度、塑性和韧性.5、球墨铸铁地性能特点及用途是什么？球墨铸铁.将灰口铸铁铁水经球化处理后获得,析出地石墨呈球状,简称球铁.比普通灰口铸铁有较高强度、较好韧性和塑性.用于制造内燃机、汽车零部件及农机具等..珠光体型球墨铸铁——柴油机地曲轴、连杆、齿轮；机床主轴、蜗轮、蜗杆；轧钢机地轧辊；水压机地工作缸、缸套、活塞等. 铁素体型球墨铸铁——受压阀门、机器底座、汽车后桥壳等.6、和刚相比,球墨铸铁地热处理原理有什么异同？球墨铸铁地热处理主要有退火、正火、淬火加回火、等温淬火等.7、HT200、HT350、KTH300-06、QT400、QT600各是什么铸铁？数字代表什么意义？各具有什么样地基体和石墨形态？说明他们地力学性能特点及用途.（1）灰铸铁常用型号为HT100/HT150/HT200/HT250/HT300/HT350球墨铸铁常用型号为QT400-18/QT400-15/QT450-10/QT500-7/QT600-3/QT700-2/QT800-2/QT900-2黑心可锻铸铁常用牌号为KTH300-06/KTH350-10/KTZ450-06/KTZ550-04/KTZ650-02/KTZ700-02,其中KTH300-06适用于气密性零件,KTH380-08适用于水暖件,KTH350-10适用于阀门、汽车底盘.（2）牌号中代号后面只有一组数字时,表示抗拉强度值；有两组数字时,第一组表示抗拉强度值,第二组表示延伸率值.两组数字中间用“一”隔开.抗拉强度随壁厚而变化,壁厚越大抗拉强度越小.3）①灰口铸铁：灰铸铁是指石墨呈片状分布地灰口铸铁.灰铸铁价格便宜,应用广泛,其产量约占铸铁总产量地80%以上.1.牌号：常用地牌号为HT100、HT150、HT200、……、HT3502.组织灰铸铁地组织是由液态铁水缓慢冷却时通过石墨化过程形成地,其基体组织有铁素体、珠光体和铁素体加珠光体三种.灰铸铁地显微组织如下图所示.为提高灰铸铁地性能,常对灰铸铁进行孕育处理,以细化片状石墨,常用地孕育剂有硅铁和硅钙合金.经孕育处理地灰铸铁称为孕育铸铁.3.热处理热处理只能改变铸铁地基体组织,但不能改变石墨地形态和分布.由于石墨片对基体地连续性地破坏严重,产生应力集中大,因而热处理对灰铸铁地强化效果不大,其基体强度利用率只有30%-50%.灰铸铁常用地热处理有：消除内应力退火、消除白口组织退火和表面淬火.4.用途灰铸铁主要用于制造承受压力和振动地零部件,如机床床身、各种箱体、壳体、泵体、缸体等.②球墨铸铁：球墨铸铁是指石墨呈球形地灰口铸铁,是由液态铁水经石墨化后得到地.与灰铸铁相比,它地碳当量较高,一般为过共晶成分,这有利于石墨球化.1.牌号：QT400-17、QT420-10、QT500-05、QT600-02、QT700-02、QT800-02、QT1200-012.组织球墨铸铁是由基体+球状石墨组成,铸态下地基体组织有铁素体、铁素体加珠光体和珠光体3种.球状石墨是液态铁水经球化处理得到地.加入到铁水中能使石墨结晶成球形地物质称为球化剂,常用地球化剂为镁、稀土和稀土镁.镁是阻碍石墨化地元素,为了避免白口,并使石墨细小且分布均匀,在球化处理地同时还必须进行孕育处理,常用地孕育剂为硅铁和硅钙合金.3.性能由于球状石墨圆整程度高,对基体地割裂作用和产生地应力集中更小,基体强度利用率可达70%-90%.接近于碳钢,塑性和韧性比灰铸铁和可锻铸铁都高.4.热处理由于球状石墨危害程度小,因而可以对球墨铸铁进行各种热处理强化.球墨铸铁地热处理主要有退火、正火、淬火加回火、等温淬火等.5.用途球墨铸铁在汽车、机车、机床、矿山机械、动力机械、工程机械、冶金机械、机械工具、管道等方面得到广泛应用,可代替部分碳钢制造受力复杂,强度、韧性和耐磨性要求高地零件.③可锻铸铁：可锻铸铁是由白口铸铁经石墨化退火后获得地,其石墨呈团絮状.可锻铸铁中要求碳、硅含量不能太高,以保证浇注后获得白口组织,但又不能太低,否则将延长石墨化退火周期.1.牌号：KTH KTB KTZ分别表示黑心、白心、珠光体可锻铸铁代号2.组织可锻铸铁地组织与第二阶段石墨化退火地程度有关.当第一阶段石墨化充分进行后（组织为奥氏体+团絮状石墨）,在共析温度附近长时间保温,使第二阶段石墨化也充分进行,则得到铁素体+团絮状石墨组织,由于表层脱碳而使心部地石墨多于表层,断口心部呈灰黑色,表层呈灰白色,故称为黑心可锻铸铁.若通过共析转变区时,冷却较快,第二阶段石墨化未能进行,使奥氏体转变为珠光体,得到珠光体+团絮状石墨地组织,称为珠光体可锻铸铁.3.性能由于可锻铸铁中地团絮状石墨对基体地割裂程度及引起地应力集中比灰铸铁要小,因而其强度、塑性和韧性均比灰铸铁高,接近于铸钢,但不能锻造,其强度利用率达到基体地40%-70%.4.用途可锻铸铁常用于制造形状复杂且承受振动载荷地薄壁小型件,如汽车、拖拉机地前后轮壳、管接头、低压阀门等.这些零件如用铸钢制造则铸造性能差,用灰铸铁则韧性等性能达不到要求.8、如何理解铸铁在一般地热处理过程中,石墨参与相变,但是热处理并不能改变石墨地形态和分布.铸铁地热处理目地在于两方面：一是改变基体组织,改善铸铁性能,二是消除铸件应力.值得注意地是：铸件地热处理不能改变铸件原来地石墨形态及分布,即原来是片状或球状地石墨热处理后仍为片状或球状,同时它地尺寸不会变化,分布状况不会变化.铸铁件热处理只能改变基体组织,不能改变石墨地形态及分布,机械性能地变化是基体组织地变化所致.普通灰口铸铁(包括孕育铸铁)石墨片对机械性能(强度、延性)影响很大,灰口铸铁经热处理改善机械性能不显着.还需要注意地是铸铁地导热性较钢差,石墨地存在导致缺口敏感性较钢高,因此铸铁热处理中冷却速度(尤其淬火)要严格控制.9、某厂生产球墨铸铁曲拐.经浇注后,表面常出现“白口”,为什么？为消除白口,并希望得到珠光体基体组织,应采用什么样地热处理工艺？铸件冷却时,表层及薄截面处,往往产生白口.白口组织硬而脆、加工性能差、易剥落.因此必须采用退火（或正火）地方法消除白口组织.退火工艺为：加热到550－950℃保温2～5 h,随后炉冷到500—550℃再出炉空冷.在高温保温期间,游高渗碳体和共晶渗碳体分解为石墨和A,在随后护冷过程中二次渗碳体和共析渗碳体也分解,发生石墨化过程.由于渗碳体地分解,导致硬度下降,从而提高了切削加工性.10、解释机床底座常用灰铸铁制造地原因.工艺问题,这些零件形状复杂,除铸造用其他方法难以得到毛坯,而灰口铸铁具有十分优秀地铸造性能.而钢地铸造性很差. 其一,价格便宜,这些产品地重量很重. 其二,减震,灰铸铁中含碳量比较高,石墨在铸铁中地吸振能力或阻止振动传播地作用,使灰铸铁有优良地减振性,钢材没有这个特性.其三,减磨.灰铸铁中石墨有储油地作用,在有润滑地条件下,加上石墨本身是良好地润滑剂和冷却剂,所以灰铸铁有很好地减磨作用,从而灰铸铁比结构钢耐.其四,对缺口敏感性很低,灰铸铁本身地显微结构石墨是呈现细片状结构,千疮百孔地,再加几个缺口不要紧.钢要是有缺口,十分容易在缺口处疲劳破坏.11、影响铸态组织地主要因素是什么？铸铁地组织取决于石墨化进行地程度,为了获得所需要地组织,关键在于控制石墨化进行地程度.实践表明,铸铁地化学成分和结晶时地冷却速度是主要因素.第八章铝合金1、试述铝合金地合金化原则.为什么以硅、铜、镁、锰、锌等元素为主加元素,而以钛、硼、稀土等作为辅加元素.铝具有一系列比其他有色金属、钢铁和塑性等更优良地性能,如密度小,仅为2.7,约为钢或铜地1/3；优良地导电性、导热性；良好地耐蚀性；优良地塑性和加工性能等.但纯铝地力学性能不高,不适合作为承受较大载何地结构零件.为了提高铝地力学性能,在纯铝中加入某些合金元素,制成铝合金.铝合金仍保持纯铝地密度小和耐蚀性好地特点,且力学性能比纯铝高得多.经热处理后地铝合金地力学性能可以和钢铁材料相媲美. 铝合金中常加入地元素为硅、铜、镁、锰、锌元素等.这些合金元素在固态铝中地溶解度一般都是有限地.2、铝合金热处理强化和钢淬火强化地主要区别是什么？铝合金地热处理强化不发生同素异构转变.铝合金地淬火处理称为固溶处理,由于硬脆地第二相消失,所以塑性有所提高.过饱和地ａ固溶体虽有强化作用,但是单相地固溶强化作用是有限地,所以铝合金固溶处理强度、硬度提高并不明显,而塑性却有明显提高.铝合金经固溶处理后,获得过饱和固溶体.在随后地室温放置或低温加热保温时,第二相从过饱和固溶体中析出,引起温度、硬度以及物理和化学性能地显著变化,这一过程称为时效.铝合金地热处理强化实际上包括了固溶处理与时效处理两部分.3、以Al-Cu合金为例,简要说明铝合金时效地基本过程.①形成溶质原子偏聚区－G·P（Ⅰ）区.在新淬火状态地过饱和固溶体中,铜原子在铝晶格中地分布是任意地、无序地.时效初期,即时效温度低或时效时间短时,铜原子在铝基体上地某些晶面上聚集,形成溶质原子偏聚区,称G·P（Ⅰ）区.G·P（Ⅰ）区与基体α保持共格关系,这些聚合体构成了提高抗变形地共格应变区,故使合金地强度、硬度升高.②G·P区有序化－形成G·P（Ⅱ）区.随着时效温度升高或时效时间延长,铜原子继续偏聚并发生有序化,即形成G·P （Ⅱ）区.它与基体α仍保持共格关系,但尺寸较G·P（Ⅰ）区大.它可视为中间过渡相,常用θ”表示.它比G·P（Ⅰ）区周围地畸变更大,对位错运动地阻碍进一步增大,因此时效强化作用更大,θ”相析出阶段为合金达到最大强化地阶段.③形成过渡相θ′. 随着时效过程地进一步发展,铜原子在G·P（Ⅱ）区继续偏聚,当铜原子与铝原子比为1：2时,形成过渡相θ′.由于θ′地点阵常数发生较大地变化,故当其形成时与基体共格关系开始破坏,即由完全共格变为局部共格,因此θ′相周围基体地共格畸变减弱,对位错运动地阻碍作用亦减小,表现在合金性能上硬度开始下降.由此可见,共格畸变地存在是造成合金时效强化地重要因素.④形成稳定地θ相.过渡相从铝基固溶体中完全脱溶,形成与基体有明显界面地独立地稳定相Al2Cu,称为θ相此时θ相与基体地共格关系完全破坏,并有自己独立地晶格,其畸变也随之消失,并随时效温度地提高或时间地延长,θ相地质点聚集长大,合金地强度、硬度进一步下降,合金就软化并称为“过时效”.θ相聚集长大而变得粗大.4、铝合金地成分设计要满足哪些条件才能有时效强化？一种合金能否通过时效强化,首先取决于组成合金地元素能否溶解于固溶体以及固溶度随温度变化地程度.如硅、锰在铝中地固溶度比较小,且随温度变化不大,而镁、锌虽然在铝基固溶体中有较大地固溶度,但它们与铝形成地化合物地结构与基体差异不大,强化效果甚微.因此,二元铝－硅、铝－锰、铝－镁、铝－锌通常都不采用时效强化处理.而有些二元合金,如铝－铜合金,及三元合金或多元合金,如铝－镁－硅、铝－铜－镁－硅合金等,它们在热处理过程中有溶解度和固态相变,则可通过热处理进行强化.为获得良好地时效强化效果,在不发生过热、过烧及晶粒长大地条件下,淬火加热温度高些,保温时间长些,有利于获得最大过饱和度地均匀固溶体.另外在淬火冷却过程不析出第二相,否则在随后时效处理时,已析出相将起晶核作用,造成局部不均匀析出而降低时效强化效果.5、硬铝合金有哪些优缺点？说明2A12（LY12）地热处理特点.硬铝属于Al-Cu-Mg系合金,具有强烈地时效强化作用,经时效处理后具有很高地硬度、强度,故Al-Cu-Mg系合金总称为硬铝合金.这类合金具有优良地加工性能和耐热性,但塑性、韧性低,耐蚀性差,常用来制作飞机大梁、空气螺旋桨等.硬铝合金地热处理特性是强化相地充分固溶温度与（α+β+S）三元共晶地熔点507℃.因此,硬铝淬火加热地过烧敏感性很大,为了获得最大固溶度地过饱和固溶体,2A12合金最理想地淬火温度为500℃±3℃,但实际生产条件很难做到,所以2A12合金常用地淬火温度为495～500℃.6、试述铸造铝合金地类型、特点和用途.铸造铝合金一般分为以下4 个系列:Al-Si 合金该系合金又称为硅铝明 , 一般 Si 地质量分数为 4%-22%.Al-Si 合金具有优良地铸造性能 , 如流动性好、气密性好、收缩率小和热裂倾向小 , 经过变质和热处理之后 , 具有良好地力学性能、物理性能、耐腐蚀性能和中等地机加工性能 , 是铸造铝合金中品种最多 , 用途最广地一类合金.Al-Cu 合金该系合金中 Cu 地质量分数为 3%-11% , 加人其他元素使室温和高温力学性能大幅度提高 , 如ZL205A (T6) 合金地标准性能σb 为 490MPa, 是目前世界上强度最高地铸造铝合金之一 , ZL206 、 ZL207 和 ZL208 合金具有很高地耐热性能. ZL207 中添加了混合稀土 , 提高了合金地高温强度和热稳定性 , 可用于 350-400 ℃ 下工作地零件 , 缺点是室温力学性能较差 , 特别是伸长率很低. Al-Cu 合金具有良好地切削加工和焊接性能 , 但铸造性能和耐腐蚀性能较差.这类合金在航空产品上应用较广 , 主要用作承受大载荷地结构件和耐热零件.Al-Mg 合金该系合金中 Mg 地质量分数为 4%-11% , 密度小 , 具有较高地力学性能 , 优异地耐腐蚀性能 , 良好地切削加工性能 , 加工表面光亮美观.该类合金熔炼和铸造工艺较复杂 , 除用作耐蚀合金外 , 也用作装饰用合金.Al-Zn 合金Zn 在Al 中地溶解度大, 当Al 中加人Zn 地质量分数大于10% 时, 能显著提高合金地强度,该类合金自然时效倾向大, 不需要热处理就能得到较高地强度.这类合金地缺点是耐腐蚀性能差, 密度大, 铸造时容易产生热裂, 主要用做压铸仪表壳体类零件.7、试解释：铝合金地晶粒粗大,不能靠重新加热处理来细化.由于铝合金不象钢基体在加热或冷却时可以发生同素异构转变,因此不能像钢一样可以通过加热和冷却发生重结晶而细化晶粒.8、Al-Zn-Cu-Mg系合金地最高强度是怎样通过化学成分和热处理获得地？热处理可强化型铝合金：AL—Zn--Mg--Cu系合金--7XXX系,如7075合金,以Mg和Si为主要合金元素并以Zn为主要合金元素地铝合金.7XXX系合金中含铜地AL—Zn--Mg--Cu,还有一些其他微量元素,它有较强地韧性和强度,为代表地7075合金,用于飞机及航空制造业.这类合金有抗应力腐蚀性和抗剥落腐蚀地能力会随之下降.如果对成份和热处理以及显微组织进行全面设计,可以得到综合性能良好地高强度合金,该系合金中主要强化相为Mn Zn z(n)与Al2 Mg3 Zn3(T)相.用于制作轮椅地材料7003-C合金主要强化相为ŋ相和Mg2Si..有很好地抗应力腐蚀性能和焊接性能,又有比6XXX系列高地强度和塑性,便于热成形和冷加工,在冷加工和焊接后不需再进行热处理.研究2种不同热处理方式对喷射成形超高强度Al-Zn-Mg-Cu系铝合金地显微组织和力学性能地影响.观察沉积态、挤压态、固溶及时效处理后样品地显微组织,对经时效处理地样品进行了力学性能测试.结果表明：沉积态合金晶粒均匀细小；挤压态合金存在大量地第二相颗粒,为富铜相；固溶处理后,合金出现了再结晶现象.在T6条件下,采用常规470℃单级固溶和时效处理,其抗拉强度仅为710MPa,延伸率为6．5％；采用双级固溶和时效处理,其抗拉强度超过800MPa,延伸率达到9．3％.（T6：固溶热处理后进行人工时效地状态）9、不同铝合金可通过哪些途径达到强化地目地？代号名称说明与应用F 自由加工状态适用于在成形过程中,对于加工硬化和热处理条件无特殊要求地产品,对该状态产品地力学性能不作规定O 退火状态适用于经完全退火获得最低强度地加工产品H 加工硬化状态适用于通过加工硬化提高强度地产品,产品在加工硬化后要经过（也可不经过）使强度有所降低地附加热处理.H代号后面必须跟有两位或三位何拉伯数字W 固溶热处理状态一种不稳定状态,仅适用于经固溶热处理后,室温下自然时效地合金,该状态代号仅表示产品处于自然时效阶段T 热处理状态适用于热处理后,经过（或不经过）加工硬化达到稳定状态（不同于F、O、H状态）地产品, T代号后面必须跟有一位或多位阿拉伯数字.TO 固溶热处理后,经自然时效再经过冷加工地状态.适用于经冷加工提高强度地产品T1 由高温成形冷却,然后自然时效至基本稳定地状态.适用于由高温成形过程冷却后,不再进行冷加工（可进行矫直、矫平,但不影响力学性能极限）地产品T2 由高温成形冷却,经冷加工后自然时效至基本稳定地状态.适用于由高温成形过程冷却后,进行冷加工或矫直、矫平以提高强度地产品T3 固溶热处理后进行冷加工,再经自然时效至基本稳定地状态.适用于在固溶热处理后,进行冷加工或矫直、矫平以提高强度地产品T4 固溶热处理后自然时效至基本稳定地状态.适用于固溶热处理后,不再进行冷加工（可进行矫直、矫平,但不影响力学性能极限）地产品T5 由高温成形过程冷却,然后进行人工时效地状态.（不经过冷加工可进行矫直、矫平但不影响力学性能极限）,予以人工时效地产品T6 固溶热处理后进行人工时效地状态T7 固溶热处理后进行过时效地状态.适用于固溶热处理后,为获取某些重要特性,在人工时效时强度在时效曲线上越过了最高峰点地产品T8 固溶热处理后经冷加工,然后进行人工时效地状态.适用于经冷加工或矫直、矫平以提高强度地产品T9 固溶热处理后人工时效,然后进行冷加工地状态.适用于经冷加工提高强度产品T10 由高温成形过程冷却后,进行冷加工,然后人工时效地状态10、为什么大多数铝硅铸造合金都要进行变质处理？铝硅铸造合金当硅含量为多少时一般不进行变质处理,原因是什么？铝硅铸造合金中加入镁、铜等元素作用是什么？一般情况下,铝硅合金地共晶体由粗针状硅晶体和α固溶体构成,强度和塑性都较差；经变质处理后地组织是细小均匀地共晶体加初生α固溶体,合金地强度和塑性显著提高,因此,铝硅合金要进行变质处理.铸造硅铝合金一般需要采用变质处理,以改变共晶硅地形态.常用地变质剂为钠盐.钠盐变质剂易与熔融合金中地气体起反应,使变质处理后地铝合金铸件产生气孔等铸造缺陷,为了消除这种铸造缺陷,浇注前必须进行精炼脱气,导致铸造工艺复杂化.故一般对于Si小于7%--8%地合金不进行变质处理.若适当减少硅含量而加入铜和镁可进一步改善合金地耐热性,获得铝硅铜镁系铸造合金,其强化相除了Mg2Si、CuAl2外,还有Al2CuMg、AlxCu4Mg5Si4等相,常用地铝硅铜镁系铸造合金有ZL103、ZL105、ZL111等合金.它们经过时效处理后,可制作受力较大地零件,如ZL105可制作在250℃以下工作地耐热零件,ZL111可铸造形状复杂地内燃机汽缸等.11、铸造铝合金地热处理与变形铝合金地热处理相比有什么特点？为什么？铝合金分两大类：铸造铝合金,在铸态下使用；变形铝合金,能承受压力加工,力学性能高于铸态.可加工成各种形态、规格地铝合金材.主要用于制造航空器材、日常生活用品、建筑用门窗等.铝合金按加工方法可以分为变形铝合金和铸造铝合金.变形铝合金又分为不可热处理强化型铝合金和可热处理强化型铝合金.不可热处理强化型不能通过热处理来提高机械性能,只能通过冷加工变形来实现强化,它主要包括高纯铝、工业高纯铝、工业纯铝以及防锈铝等.可热处理强化型铝合金可以通过淬火和时效等热处理手段来提高机械性能,它可分为硬铝、锻铝、超硬铝和特殊铝合金等. 铝合金可以采用热处理获得良好地机械性能,物理性能和抗腐蚀性能. 铸造铝合金按化学成分可分为铝硅合金,铝铜合金,铝镁合金和铝锌合金.第九章铜合金1、锌含量对黄铜性能有什么影响？（1）普通黄铜地室温组织普通黄铜是铜锌二元合金,其含锌量变化范围较大,因此其室温组织也有很大不同.根据Cu －Zn二元状态图（图6）,黄铜地室温组织有三种：含锌量在35%以下地黄铜,室温下地显微组织由单相地α固溶体组成,称为α黄铜；含锌量在36%～46%范围内地黄铜,室温下地显微组织由（α+β）两相组成,称为（α+β）黄铜（两相黄铜）；含锌量超过46%～50%地黄铜,室温下地显微组织仅由β相组成,称为β黄铜.（2）压力加工性能α单相黄铜（从H96至H65）具有良好地塑性,能承受冷热加工,但α单相黄铜在锻造等热加工时易出现中温脆性,其具体温度范围随含Zn量不同而有所变化,一般在200～700℃之间.因此,热加工时温度应高于700℃.单相α黄铜中温脆性区产生地原因主要是在Cu-Zn合金系α相区内存在着Cu3Zn和Cu9Zn两个有序化合物,在中低温加热时发生有序转变,使合金变脆；另外,合金中存在微量地铅、铋有害杂质与铜形成低熔点共晶薄膜分布在晶界上,热加工时产生晶间破裂.实践表明,加入微量地铈可以有效地消除中温脆性.两相黄铜（从H63至H59）,合金组织中除了具有塑性良好地α相外,还出现了由电子化合物CuZn为基地β固溶体.β相在高温下具有很高地塑性,而低温下地β′相（有序固溶体）性质硬脆.故（α+β）黄铜应在热态下进行锻造.含锌量大于46%～50%地β黄铜因性能硬脆,不能进行压力加工.。
材料化学-第七章金属习题及答案
1、 名词解释：黑色金属，有色金属，合金，组元及相。
（20分）黑色金属：铁、锰、铬及它们的合金，主 要是铁碳合金(钢铁) 。
有色金属：通常是指钢铁之外的所有金属。
黑色金属常作为结构材料使用，而有色金属多作为功能材料来使用。
合金：是由两种或两种以上的金属元素组成，具有金属的特征。
金属在熔化状态时可以相互溶解或相互混合形成合金。
组元：组成合金的最基本的独立物质叫组元，根据组成合金组元的数目多少，可将合金分为二元合金、三元合金和多元合金。
相：合金中具有同一化学成分且结构相同的均匀部分叫相。
2、 详述超耐热合金组成及提高超耐热合金性能的途径。
（15分）超耐热合金定义:能在700～1200℃高温下仍能长时间保持所需力学性能，具抗氧化、抗腐蚀能力，且能满意工作的金属材料通称超耐热合金。
主要包括Ⅴ－Ⅶ副族元素和第Ⅷ族元素形成的合金，这是由于原子中未成对的价电子数很多——强化学键；原子半径较小——晶格结点上粒子间的距离短，相互作用力大。
超耐热合金主要分为三类：（1） 铁基超耐热合金基于奥氏体不锈钢，中温（600～800℃）条件下使用（2） 镍基超耐热合金镍含量一般>50%，在650～1000℃范围内具有较高的强度和良好的抗氧化、抗燃气腐蚀能力（3） 钴基超耐热合金含钴量40～65％的奥氏体高温合金，在730～1100℃下 ，具有一定的高温强度、良好的抗热腐蚀和抗氧化能力。
提高超耐热合金性能的途径：（1） 改变合金的组织结构① 在钢中加入对氧的亲和力比铁强的Cr 、Si 、Al 等，可以优先形成稳定、致密的Cr2O3、Al2O3或SiO2等氧化物保护膜，成为提高耐热钢高温抗腐蚀的主要措施。
② 为了增强金属材料的耐高温蠕变性能，可以加入一些旨在提高其再结晶温度的合金元素，例如高熔点的合金元素W 、Mo 、V 等。
③ 钢的组织状态对其抗热性也有影响，奥氏体组织的钢比铁素体组织的钢耐热性高。
Ni 、Mn 、N 的加入能扩大和稳定奥氏体面心立方结构（2） 采用特种工艺技术① 定向凝固：叶片旋转时，所受的拉力和热应力，平行于叶片纵轴，定向凝固工艺形成沿纵轴方向的柱状晶粒，消除垂直于应力方向的晶界，从而可以使得热疲劳寿命提高10倍以上。
金属学与热处理第七章 金属及合金的回复与再结晶
五、亚晶粒尺寸
在回复阶段的前期，亚晶粒尺寸变化不大，但在 后期，尤其在接近再结晶温度时，亚晶粒尺寸显著增 大。
第二节 回 复
一、退火温度和时间对回复过程的影响
回复是指冷塑性变形的金属在加热时，在光学 显微组织发生改变前（即在再结晶晶粒形成前）所 产生的某些亚结构和性能的变化过程。通常指冷塑 性变形金属在退火处理时，其组织和性能变化的早 期阶段。
回复机制
冷变形后，晶体中同号的刃型位错处在同一滑移 面时它们的应变能是相加的，可能导致晶格弯曲（见 图7-5a）；而多边化后，上下相邻的两个同号刃型位 错之间的区域内，上面位错的拉应变场正好与下面位 错的压应变场相叠加，互相部分地抵消，从而降低了 系统的应变能（见图7-5b）。
图7-5 多边化前、后刃型位错的排列情况 a）多边化前 b）多边化后
回复机制
图7-6 刃型位错的攀移和 滑移示意图 图7-7 刃型位错攀移示意图
三、亚结构的变化
金属材料经多滑移变形后形成胞状亚结构，胞内位 错密度较低，胞壁处集中着缠结位错，位错密度很高。 在回复退火阶段，当用光学显微镜观察其显微组织时， 看不到有明显的变化。但当用电子显微镜观察时，则可 看到胞状亚结构发生了显著地变化。图7-8为纯铝多晶 体进行回复退火时亚结构变化的电镜照片。
第七章 金属及合金的回复与再结晶
第一节 形变金属与合金在退火过程 中的变化
第二节 回 复 第三节 再 结 晶 第四节 晶粒长大 第五节 金属的热加工
第一节 程
形变金属与合金在退火过
中的变化
一、显微组织的变化
将塑性变形后的金属材料加热到0.5Tm温度附近，
进行保温，随着时间的延长，金属的组织将发生一系 列的变化，这种变化可以分为三个阶段，如图7-1所示。
金属学第九章答案
奥氏体晶粒大小及其影响因素
（二）影响奥氏体晶粒大小的因素 2.加热速度的影响
加热温度相同时，加热速度越快，过热度越大，
奥氏体的实际形成温度越高，形核率的增加大于长大
速度，使奥氏体晶粒越细小（见图9-9）。生产上常采
奥氏体晶粒大小及其影响因素
（二）影响奥氏体晶粒大小的因素
图9-9 加热速度对奥氏体晶粒大小的影响 a）40钢 b）T10钢
过冷奥氏体的等温冷却转变
一) 建立共析钢过冷奥氏体等温冷却转 变曲线 ---- TTT曲线 ( C 曲线 )
T --- time T --- temperature T --- transformation
温度 (℃ ) 800
共析碳钢 TTT 曲线建立过程示意图
A1
700 600 500
400 300 200 100 0 -100 0
图9-1 热处理工艺曲线示意图
2.热处理的主要目的
（1）消除毛坯中的缺陷，改善工艺性 能。为切削加工或热处理做组织和性 能上的准备。——叫预先热处理 （2）提高金属材料的力学性能，充分 发挥材料的潜力，节约材料，延长零件 的使用寿命。——叫最终热处理
二、热处理与相图
原则上只有在加 热或冷却时发生溶解 度显著变化或者发生 类似纯铁的同素异构 转变，即有固态相变 发生的合金才能进行 热处理。纯金属、某 些单相合金等不能用 热处理强化，只能采 用加工硬化的方法。
共析钢奥氏体的形成过程
（二）奥氏体的长大 奥氏体晶核形成以后即开始长大。奥氏体晶粒
长大是通过渗碳体的溶解、碳在奥氏体和铁素体中
的扩散和铁素体向奥氏体转变而进行的，其长大机
制示于图9-5。
共析钢奥氏体的形成过程
（二）奥氏体的长大
金属学与热处理课后习题答案第七章
⾦属学与热处理课后习题答案第七章第七章⾦属及合⾦的回复和再结晶7-1 ⽤冷拔铜丝线制作导线，冷拔之后应如何如理，为什么？答：应采取回复退⽕（去应⼒退⽕）处理：即将冷变形⾦属加热到再结晶温度以下某⼀温度，并保温⾜够时间，然后缓慢冷却到室温的热处理⼯艺。
原因：铜丝冷拔属于再结晶温度以下的冷变形加⼯，冷塑性变形会使铜丝产⽣加⼯硬化和残留内应⼒，该残留内应⼒的存在容易导致铜丝在使⽤过程中断裂。
因此，应当采⽤去应⼒退⽕使冷拔铜丝在基本上保持加⼯硬化的条件下降低其内应⼒（主要是第⼀类内应⼒），改善其塑性和韧性，提⾼其在使⽤过程的安全性。
7-2 ⼀块厚纯⾦属板经冷弯并再结晶退⽕后，试画出截⾯上的显微组织⽰意图。
答：解答此题就是画出⾦属冷变形后晶粒回复、再结晶和晶粒长⼤过程⽰意图（可参考教材P195，图7-1）7-3 已知W、Fe、Cu的熔点分别为3399℃、1538℃和1083℃，试估算其再结晶温度。
答：再结晶温度：通常把经过严重冷变形（变形度在70%以上）的⾦属，在约1h的保温时间内能够完成超过95%再结晶转变量的温度作为再结晶温度。
1、⾦属的最低再结晶温度与其熔点之间存在⼀经验关系式：T再≈δTm，对于⼯业纯⾦属来说：δ值为0.35-0.4，取0.4计算。
2、应当指出，为了消除冷塑性变形加⼯硬化现象，再结晶退⽕温度通常要⽐其最低再结晶温度⾼出100-200℃。
如上所述取T=0.4Tm，可得：再W再=3399×0.4=1359.6℃Fe再=1538×0.4=615.2℃Cu再=1083×0.4=433.2℃7-4 说明以下概念的本质区别：1、⼀次再结晶和⼆次在结晶。
2、再结晶时晶核长⼤和再结晶后的晶粒长⼤。
答：1、⼀次再结晶和⼆次在结晶。
定义⼀次再结晶：冷变形后的⾦属加热到⼀定温度，保温⾜够时间后，在原来的变形组织中产⽣了⽆畸变的新的等轴晶粒，位错密度显著下降，性能发⽣显著变化恢复到冷变形前的⽔平，称为（⼀次）再结晶。
金属学与热处理第七章扩散习题与思考题word精品
第七章扩散习题与思考题（一）选择题1 •菲克第一定律描述了稳态扩散的特征，即浓度不随（A 距离B 2原子扩散的驱动力是（A 组元的浓度梯度 （二）问答题1何谓扩散，固态扩散有哪些种类 ？2何谓上坡扩散和下坡扩散 ？试举几个实例说明之。
3扩散系数的物理意义是什么 ？影响因素有哪些？4固态金属中要发生扩散必须满足哪些条件。
5铸造合金均匀化退火前的冷塑性变形对均匀化过程有何影响6巳知铜在铝中的扩散常数 D o = 0.84X 10-5m 2/ s , Q = 136 X 103j /mol ，试计算在477C 和 497 C 时铜在铝中的扩散系数。
7有一铝一铜合金铸锭，内部存在枝晶偏析，二次枝晶轴间距为0. 01cm ，试计算该铸锭 在477C 和497C 均匀化退火时使成分偏析振幅降低到 1 %所需的保温时间。
8可否用铅代替铅锡合金作对铁进行钎焊的材料，试分析说明之。
9铜的熔点为1083C,银的熔点为962C ，若将质量相同的一块纯铜板和一块纯银板紧密 地压合在一起，置于 900 C 炉中长期加热，问将出现什么样的变化，冷至室温后会得到 什么样的组织（图8-37为Cu-Ag 相图）。
10渗碳是将零件置于渗碳介质中使碳原子进入工件表面，然后以下坡扩散的方式使碳原子 从表层向内部扩散的热处理方法。
试问: 时间 C 温度 ）B 组元的化学势梯度）变化?是加速还是减缓?为什么。
0005即400 L —止 ・ $Eu 丄0 2Q 3Q图8^17 C<"A g 相图（1）温度高低对渗碳速度有何影响⑵渗碳应当在r-Fe中进行还是应当在a -Fe中进行？3）空位密度、位错密度和晶粒大小对渗碳速度有何影响？。
金属工艺学各章节习题、综合测试题(含答案)
第一章力学性能及工艺性能习题答案1．何谓金属的力学性能金属的力学性能包括那些答：力学性能又称机械性能，是指金属材料在外力（载荷）作用下所表现出的抵抗变形和破坏的能力。
常用的力学性能有强度、塑性、硬度、冲击韧性和疲劳强度等。
2．何谓强度衡量强度的常用指标有那些各用什么符号表示答：金属材料在外力作用下抵抗永久变形和断裂的能力，称为强度。
工程上常用的强度指标有屈服强度和抗拉强度。
屈服强度σs和抗拉强度σb3．何谓塑性衡量塑性的指标有哪些各用什么符号表示答：塑性是指断裂前材料产生永久变形的能力。
常用的塑性指标是断后伸长率δ和断面收缩率Ψ。
4．某厂购进出一批40钢材，按国家标准规定，其力学性能指标应不低于下列数值：σS=340MPa,σb=540MPa，δ=19%，ψ=45%。
验收时，用该材料制成d0=1×10－2m的短试样（原始标距为5×10－2m）作拉伸试验：当载荷达到28260N时，试样产生屈服现象；载荷加至45530N时，试样发生缩颈现象，然后被拉断。
拉断后标距长为×10－2m，断裂处直径为×10－3m。
试计算这批钢材是否合格。
答; 实际σs = 360MPa >国家标准规定σS=340MPa实际σb = 580MPa>国家标准规定σb=540MPa实际δ＝21％ >国家标准规定δ=19%实际ψ = ％ >国家标准规定ψ=45%因此，这批40钢材合格5．何谓硬度常用的硬度指标有哪三种各用什么符号表示HB与HRB有什么区别答：硬度是指材料表面上抵抗局部变形或破坏的能力。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
布氏硬度HB，洛氏硬度HR，维氏硬度HV。
HB是布氏硬度指标HRB洛氏硬度。
6．何谓疲劳破坏其产生的原因是什么答：材料在循环应力和应变作用下，在一处或几处产生局部永久性累积损伤，经一定循环次数后产生裂纹或突然发生完全断裂的过程称为疲劳破坏。
金属学第七章第九章答案
9-4 试比较贝氏体转变与珠光体转变和马氏体转变的异同。
答：贝氏体转变：是在珠光体转变温度以下马氏体转变温度以上过冷奥氏体所发生的中温转变。
与珠光体转变的异同点：相同点：相变都有碳的扩散现象；相变产物都是铁素体+碳化物的机械混合物不同点：贝氏体相变奥氏体晶格向铁素体晶格改组是通过切变完成的，珠光体相变是通过扩散完成的。
与马氏体转变的异同点（可扩展）：相同点：晶格改组都是通过切变完成的；新相和母相之间存在一定的晶体学位相关系。
不同点：贝氏体是两相组织，马氏体是单相组织；贝氏体相变有扩散现象，可以发生碳化物沉淀，而马氏体相变无碳的扩散现象。
9-5 简述钢中板条马氏体和片状马氏体的形貌特征和亚结构，并说明它们在性能上的差异。
答：板条马氏体的形貌特征：其显微组织是由成群的板条组成。
一个奥氏体晶粒可以形成几个位向不同的板条群，板条群由板条束组成，而一个板条束内包含很多近乎平行排列的细长的马氏体板条。
每一个板条马氏体为一个单晶体，其立体形态为扁条状。
在这些密集的板条之间通常由含碳量较高的残余奥氏体分割开。
板条马氏体的亚结构：高密度的位错，这些位错分布不均匀，形成胞状亚结构，称为位错胞。
片状马氏体的形貌特征：片状马氏体的空间形态呈凸透镜状，由于试样磨面与其相截，因此在光学显微镜下呈针状或竹叶状，而且马氏体片互相不平行，大小不一，越是后形成的马氏体片尺寸越小。
片状马氏体周围通常存在残留奥氏体。
片状马氏体的亚结构：主要为孪晶，分布在马氏体片的中部，在马氏体片边缘区的亚结构为高密度的位错。
板条马氏体与片状马氏体性能上的差异: 马氏体的强度取决于马氏体板条或马氏体片的尺寸，尺寸越小，强度越高，这是由于相界面阻碍位错运动造成的。
马氏体的硬度主要取决于其含碳量。
马氏体的塑性和韧性主要取决于马氏体的亚结构。
差异性：片状马氏体强度高、塑性韧性差，其性能特点是硬而脆。
板条马氏体同时具有较高的强度和良好的塑韧性，并且具有韧脆转变温度低、缺口敏感性和过载敏感性小等优点。
金属学第七章第九章答案
9-4 试比较贝氏体转变与珠光体转变和马氏体转变的异同。
答：贝氏体转变：是在珠光体转变温度以下马氏体转变温度以上过冷奥氏体所发生的中温转变。
与珠光体转变的异同点：相同点：相变都有碳的扩散现象；相变产物都是铁素体+碳化物的机械混合物不同点：贝氏体相变奥氏体晶格向铁素体晶格改组是通过切变完成的，珠光体相变是通过扩散完成的。
与马氏体转变的异同点（可扩展）：相同点：晶格改组都是通过切变完成的；新相和母相之间存在一定的晶体学位相关系。
不同点：贝氏体是两相组织，马氏体是单相组织；贝氏体相变有扩散现象，可以发生碳化物沉淀，而马氏体相变无碳的扩散现象。
9-5 简述钢中板条马氏体和片状马氏体的形貌特征和亚结构，并说明它们在性能上的差异。
答：板条马氏体的形貌特征：其显微组织是由成群的板条组成。
一个奥氏体晶粒可以形成几个位向不同的板条群，板条群由板条束组成，而一个板条束内包含很多近乎平行排列的细长的马氏体板条。
每一个板条马氏体为一个单晶体，其立体形态为扁条状。
在这些密集的板条之间通常由含碳量较高的残余奥氏体分割开。
板条马氏体的亚结构：高密度的位错，这些位错分布不均匀，形成胞状亚结构，称为位错胞。
片状马氏体的形貌特征：片状马氏体的空间形态呈凸透镜状，由于试样磨面与其相截，因此在光学显微镜下呈针状或竹叶状，而且马氏体片互相不平行，大小不一，越是后形成的马氏体片尺寸越小。
片状马氏体周围通常存在残留奥氏体。
片状马氏体的亚结构：主要为孪晶，分布在马氏体片的中部，在马氏体片边缘区的亚结构为高密度的位错。
板条马氏体与片状马氏体性能上的差异: 马氏体的强度取决于马氏体板条或马氏体片的尺寸，尺寸越小，强度越高，这是由于相界面阻碍位错运动造成的。
马氏体的硬度主要取决于其含碳量。
马氏体的塑性和韧性主要取决于马氏体的亚结构。
差异性：片状马氏体强度高、塑性韧性差，其性能特点是硬而脆。
板条马氏体同时具有较高的强度和良好的塑韧性，并且具有韧脆转变温度低、缺口敏感性和过载敏感性小等优点。
金属学课后习题答案完整版
金属学课后答案第一章1.为什么说钢中的S、P杂质元素在一般情况下总是有害的？答：S、P会导致钢的热脆和冷脆，并且容易在晶界偏聚，导致合金钢的第二类高温回火脆性，高温蠕变时的晶界脆断。
S能形成FeS，其熔点为989℃，钢件在大于1000℃的热加工温度时FeS会熔化，所以易产生热脆；P能形成Fe3P，性质硬而脆，在冷加工时产生应力集中，易产生裂纹而形成冷脆。
2.钢中的碳化物按点阵结构分为哪两大类？各有什么特点？答：简单点阵结构和复杂点阵结构简单点阵结构的特点：硬度较高、熔点较高、稳定性较好；复杂点阵结构的特点：硬度较低、熔点较低、稳定性较差。
3.简述合金钢中碳化物形成规律。
答：①当rC/rM>0.59时，形成复杂点阵结构；当rC/rM<0.59时，形成简单点阵结构；②相似者相溶：完全互溶：原子尺寸、电化学因素均相似；有限溶解：一般K都能溶解其它元素，形成复合碳化物。
③NM/NC比值决定了碳化物类型④碳化物稳定性越好，溶解越难，析出难越，聚集长大也越难；⑤强碳化物形成元素优先与碳结合形成碳化物。
4.合金元素对Fe-C相图的S、E点有什么影响？这种影响意味着什么？答：A形成元素均使S、E点向_____移动，F形成元素使S、E点向_____移动。
S点左移意味着_____减小，E点左移意味着出现_______降低。
（左下方；左上方）（共析碳量；莱氏体的C量）5.试述钢在退火态、淬火态及淬火-回火态下，不同合金元素的分布状况。
答：退火态：非碳化物形成元素绝大多数固溶于基体中，而碳化物形成元素视C和本身量多少而定。
优先形成碳化物，余量溶入基体。
淬火态：合金元素的分布与淬火工艺有关。
溶入A体的因素淬火后存在于M、B中或残余A中，未溶者仍在K中。
回火态：低温回火，置换式合金元素基本上不发生重新分布；>400℃，Me开始重新分布。
非K形成元素仍在基体中，K形成元素逐步进入析出的K中，其程度取决于回火温度和时间。
金属学材料学课后习题答案全
1-1. 为什么说钢中的S、P杂质元素在一般情况下是有害的答：S容易和Fe结合形成熔点为989℃的FeS相，会使钢在热加工过程中产生热脆性；P与Fe结合形成硬脆的Fe3P相，使钢在冷变形加工过程中产生冷脆性。
1-2. 钢中的碳化物按点阵结构分为哪两大类各有什么特点答：可以分为简单点阵结构和复杂点阵结构，简单点阵结构的特点：硬度较高、熔点较高、稳定性较好；复杂点阵结构的特点：硬度较低、熔点较低、稳定性较差。
1-3. 简述合金钢中碳化物形成规律。
答：①当r C/r M>时，形成复杂点阵结构；当r C/r M<时，形成简单点阵结构；②相似者相溶：完全互溶：原子尺寸、电化学因素均相似；有限溶解：一般K都能溶解其它元素，形成复合碳化物。
③强碳化合物形成元素优先与碳结合形成碳化物。
④N M/N C比值决定了碳化物类型⑤碳化物稳定性越好，溶解越难，析出难越，聚集长大也越难。
1-4. 合金元素对Fe –Fe3C 相图的S、E 点有什么影响这种影响意味着什么答：凡是扩大γ相区的元素均使S、E点向左下方移动；凡是封闭γ相区的元素均使S、E 点向左上方移动。
S点左移，意味着共析碳量减少；E点左移，意味着出现莱氏体的碳含量减少。
1-19. 试解释40Cr13已属于过共析钢，而Cr12钢中已经出现共晶组织，属于莱氏体钢。
答：①因为Cr属于封闭y相区的元素，使S点左移，意味着共析碳量减小，所以钢中含有Cr12%时，共析碳量小于%，所以含%C、13%Cr的40Cr13不锈钢就属于过共析钢。
②Cr使E点左移，意味着出现莱氏体的碳含量减小。
在Fe-C相图中，E点是钢和铁的分界线，在碳钢中是不存在莱氏体组织的。
但是如果加入了12%的Cr，尽管含碳量只有2%左右，钢中却已经出现了莱氏体组织。
·1-21. 什么叫钢的内吸附现象其机理和主要影响因素是什么答：合金元素溶入基体后，与晶体缺陷产生交互作用，使这些合金元素发生偏聚或内吸附，使偏聚元素在缺陷处的浓度大于基体中的平均浓度，这种现象称为内吸附现象。
金属学原理习题及答案
5. Zn 单晶在拉伸之前的滑移方向与拉伸轴的夹角为 45°，拉伸后滑移方向与拉 伸轴的夹角为 30°，求拉伸后的延伸率。
6. 试指出Cu和a-Fe两晶体易滑移的晶面和晶向，并求出他们的滑移面间距，滑 移方向上的原子间及点阵阻力。(已知GCu=483GPa，Gα-Fe=81.6GPa，ν=0.3)。
大小和方向(图 3-2)。每个位错都可看作 F-R 位错源。 试分析在其增值过程中两者间的交互作用。若能形成一个大的位错源，使其 开动的 τc 多大？若两位错 b 相反，情况又如何？
图 3-1
图 3-2
图 3-3
5. 如图 3-3 所示，在相距为 h 的滑移面上有两个相互平行的同号刃型位错 A、B。
第二章 1. 试证明四方晶系中只有简单立方和体心立方两种点阵类型。 2. 为什么密排六方结构不能称作为一种空间点阵？ 3. 标出面心立方晶胞中（111）面上各点的坐标。 4. 标出具有下列密勒指数的晶面和晶向：a)立方晶系(421)，(-123)，(130)，[2-1-1]，
[311]；b)六方晶系(2-1-11)，(1-101)，(3-2-12)，[2-1-11]，[1-213]。 5. 试计算面心立方晶体的(100)，(110)，(111)，等晶面的面间距和面致密度，并
7. 已知平均晶粒直径为 1mm 和 0.0625mm 的 α-Fe 的屈服强度分别为 112.7MPa 和 196MPa，问平均晶粒直径为 0.0196mm 的纯铁的屈服强度为多少？
8. 铁的回复激活能为 88.9KJ/mol，如果经冷变形的铁在 400℃进行恢复处理， 使其残留加工硬化为 60%需 160 分钟，问在 450℃回复处理至同样效果需要 多少时间？
金属材料学第7-11章课后习题答案电子教案
金属材料学第7-11章课后习题答案金属材料学习题与思考题第七章铸铁1、铸铁与碳钢相比，在成分、组织和性能上有什么区别？（1）白口铸铁：含碳量约2.5%,硅在1%以下白口铸铁中的碳全部以渗透碳体（Fe3c）形式存在，因断口呈亮白色。
故称白口铸铁，由于有大量硬而脆的Fe3c，白口铸铁硬度高、脆性大、很难加工。
因此，在工业应用方面很少直接使用，只用于少数要求耐磨而不受冲击的制件，如拔丝模、球磨机铁球等。
大多用作炼钢和可锻铸铁的坯料（2）灰口铸铁；含碳量大于4.3％，铸铁中的碳大部或全部以自由状态片状石墨存在。
断口呈灰色。
它具有良好铸造性能、切削加工性好，减磨性，耐磨性好、加上它熔化配料简单，成本低、广泛用于制造结构复杂铸件和耐磨件。
（3）钢的成分要复杂的多，而且性能也是各不相同钢是含碳量在0.04%-2.3%之间的铁碳合金。
我们通常将其与铁合称为钢铁，为了保证其韧性和塑性，含碳量一般不超过1.7%。
钢的主要元素除铁、碳外，还有硅、锰、硫、磷等，而且钢还根据品质分类为①普通钢（P≤0.045%，S≤0.050%）②优质钢（P、S均≤0.035%）③高级优质钢（P≤0.035%，S≤0.030%）按照化学成分又分①碳素钢：.低碳钢（C≤0.25%）.中碳钢（C≤0.25~0.60%）.高碳钢（C≤0.60%）。
②合金钢：低合金钢（合金元素总含量≤5%）.中合金钢（合金元素总含量＞5~10%）.高合金钢（合金元素总含量＞10%）。
2、C、Si、Mn、P、S元素对铸铁石墨化有什么影响？为什么三低（C、Si、Mn低）一高（S高）的铸铁易出现白口？（1）合金元素可以分为促进石墨化元素和阻碍石墨化元素，顺序为：Al、C、Si、Ti、Ni、P、Co、Zr、Nb、W、Mn、S、Cr、V、Fe、Mg、Ce、B等。
其中，Nb为中性元素，向左促进程度加强，向右阻碍程度加强。
C和Si是铸铁中主要的强烈促进石墨化元素，为综合考虑它们的影响，引入碳当量CE = C% + 1/3Si%，一般CE≈4%，接近共晶点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9-4 试比较贝氏体转变与珠光体转变和马氏体转变的异同。
答：贝氏体转变：是在珠光体转变温度以下马氏体转变温度以上过冷奥氏体所发生的中温转变。
与珠光体转变的异同点：相同点：相变都有碳的扩散现象；相变产物都是铁素体+碳化物的机械混合物不同点：贝氏体相变奥氏体晶格向铁素体晶格改组是通过切变完成的，珠光体相变是通过扩散完成的。
与马氏体转变的异同点（可扩展）：相同点：晶格改组都是通过切变完成的；新相和母相之间存在一定的晶体学位相关系。
不同点：贝氏体是两相组织，马氏体是单相组织；贝氏体相变有扩散现象，可以发生碳化物沉淀，而马氏体相变无碳的扩散现象。
9-5 简述钢中板条马氏体和片状马氏体的形貌特征和亚结构，并说明它们在性能上的差异。
答：板条马氏体的形貌特征：其显微组织是由成群的板条组成。
一个奥氏体晶粒可以形成几个位向不同的板条群，板条群由板条束组成，而一个板条束内包含很多近乎平行排列的细长的马氏体板条。
每一个板条马氏体为一个单晶体，其立体形态为扁条状。
在这些密集的板条之间通常由含碳量较高的残余奥氏体分割开。
板条马氏体的亚结构：高密度的位错，这些位错分布不均匀，形成胞状亚结构，称为位错胞。
片状马氏体的形貌特征：片状马氏体的空间形态呈凸透镜状，由于试样磨面与其相截，因此在光学显微镜下呈针状或竹叶状，而且马氏体片互相不平行，大小不一，越是后形成的马氏体片尺寸越小。
片状马氏体周围通常存在残留奥氏体。
片状马氏体的亚结构：主要为孪晶，分布在马氏体片的中部，在马氏体片边缘区的亚结构为高密度的位错。
板条马氏体与片状马氏体性能上的差异: 马氏体的强度取决于马氏体板条或马氏体片的尺寸，尺寸越小，强度越高，这是由于相界面阻碍位错运动造成的。
马氏体的硬度主要取决于其含碳量。
马氏体的塑性和韧性主要取决于马氏体的亚结构。
差异性：片状马氏体强度高、塑性韧性差，其性能特点是硬而脆。
板条马氏体同时具有较高的强度和良好的塑韧性，并且具有韧脆转变温度低、缺口敏感性和过载敏感性小等优点。
9-6 试述钢中典型的上、下贝氏体的组织形态、立体模型并比较它们的异同。
答：上贝氏体的组织形态、立体模型：在光学显微镜下，上贝氏体的典型特征呈羽毛状。
在电子显微镜下，上贝氏体由许多从奥氏体晶界向晶内平行生长的条状铁素体和在相邻铁素体条间存在的断续的、短杆状的渗碳体组成。
其立体形态与板条马氏体相似呈扁条状，亚结构主要为位错。
下贝氏体的组织形态、立体模型：在光学显微镜下，下贝氏体呈黑色针状。
在电子显微镜下，下贝氏体由含碳过饱和的片状铁素体和其内部析出的微细ε-碳化物组成。
其立体形态与片状马氏体一样，也是呈双凸透镜状，亚结构为高密度位错。
异同点：相同点：都是铁素体和碳化物的机械混合物，组织亚结构都是高密度的位错。
不同点：组织形态不同，立体模型不同，铁素体和碳化物的混合方式不同。
9-8 简述碳钢的回火转变和回火组织。
答：碳钢的回火转变过程及回火组织： 1、马氏体中碳原子的偏聚，组织为淬火马氏体+残留奥氏体，与淬火组织相同 2、马氏体分解，组织为回火马氏体+残留奥氏体 3、残留奥氏体转变，组织为回火马氏体 4、碳化物的转变，组织为回火托氏体 5、渗碳体的聚集长大和α 相的回复、再结晶，组织为回火索氏体。
9-9 比较珠光体、索氏体、托氏体和回火珠光体、回火索氏体、回火托氏体的组织和性能。
答：组织比较：珠光体：片状铁素体+片状渗碳体，片间距μm，形成温度：A1-650℃。
索氏体：片状铁素体+片状渗碳体，片间距，形成温度：650-600℃。
托氏体：片状铁素体+片状渗碳体，片间距，形成温度：600℃以下。
以上三类珠光体是由过冷奥氏体直接转变而得。
回火索氏体：将淬火钢经高温回火后得到的回复或再结晶了的α 相和粗粒状渗碳体的机械混合物称为回火索氏体。
回火托氏体：将淬火钢经中温回火后得到的由针状α 相和无共格联系的细粒状渗碳体组成的机械混合物称为回火托氏体。
通过以上分析，可以
看到以上珠光体组织主要区别在于碳化物的形状不同，可以分为片状珠光体和粒状珠光体两类组织。
性能比较： 1、与片状珠光体相比，粒状珠光体的硬度和强度较低，塑性和韧性较好。
2、在相同硬度条件下，片状珠光体和粒状珠光体抗拉强度相近，但粒状珠光体的屈服强度、塑性、韧性等性能都优于片状珠光体组织。
3、粒冷珠光体的冷变形性能、可加工性能以及淬火工艺性能都比片状珠光体好。
9-18 如何把含碳 %的退火碳钢处理成：1、在大块游离铁素体和铁素体基体上分布着细球状碳化物；2、铁素体基体上分布着细球状碳化物。
答：第 1 种组织热处理工艺：球化退火：由于是退火亚共析钢，其原始组织为块状先共析铁素体加片状珠光体，因此只需加珠光体中的片状渗碳体处理成球状渗碳体。
可以将退火碳钢加热至 AC1-AC3 之间保温，保留先共析块状铁素体和部分未溶渗碳体质点，得到碳含量不均匀的奥氏体组织，然后在 Ar1 以下较高温度保温球化，获得在大块游离铁素体和铁素体基体上分布着细球状碳化物的组织。
第 2 种组织热处理工艺：调质：将退火碳钢加热到 AC3 温度以上完全奥氏体化，淬火成马氏体，再将马氏体组织加热到一定温度回火使马氏体分解、析出细粒状渗碳体，得到铁素体基体加细球状渗碳体组织。
7-1 用冷拔铜丝线制作导线，冷拔之后应如何如理，为什么
答：应采取回复退火（去应力退火）处理：即将冷变形金属加热到再结晶温度以下某一温度，并保温足够时间，然后缓慢冷却到室温的热处理工艺。
原因：铜丝冷拔属于再结晶温度以下的冷变形加工，冷塑性变形会使铜丝产生加工硬化和残留内应力，该残留内应力的存在容易导致铜丝在使用过程中断裂。
因此，应当采用去应力退火使冷拔铜丝在基本上保持加工硬化的条件下降低
其内应力（主要是第一类内应力），改善其塑性和韧性，提高其在使用过程的安全性
7-7 一块纯锡板被枪弹击穿，经再结晶退火后，弹孔周围的晶粒大小有何特征，并说明原因。
答：弹孔周围晶粒大小特征：晶粒大小随距弹孔的距离产生梯度变化，即距离弹孔距离越近晶粒越细，距离越远晶粒越大，并且在某一距离处（变形量处于临界变形量范围内），出现特别粗大晶粒组织。
原因： 1、锡板被枪弹击穿产生的弹孔相当于弹孔处产生了剧烈的冷塑性变形，且距离弹孔越近则变形越剧烈。
2、对冷塑性变形的金属进行再结晶退火，则冷变形的晶粒必然要发生再结晶，且再结晶后的晶粒大小与变形度密切相关，这是因为随着变形度的增加，形变储存能增加，再结晶驱动力增加，形核率 N 和晶粒长大线速度 G 同时增加，但 G/N 的比值减小，使再结晶的晶粒随变形度增加而变细。
3、然而，当变形度在某一临界变形度范围内（一般金属在 2%-10%范围内），由于变形度不大，G/N 的比值很大，使再结晶的晶粒特别粗大。
7-8 某厂对高锰钢制碎矿机颚板进行固溶处理时，经 1100℃加热后，用冷拔钢丝绳吊挂，由起重吊车送往淬火水槽。
行至途中，钢丝绳突然断裂。
这条钢丝绳是新的，事先经过检查，并无瑕疵。
试分析钢丝绳断裂原因。
答：原因：由题述，该钢丝绳是冷拔而成，及结果冷塑性变形而成，必然产生了加工硬化现象。
由于颚板经过 1100 加热固溶处理，所以在吊运过程中，高温颚板对冷拔钢丝绳起到了加热作用，当钢丝绳温度超过其再结晶温度时，则会发生再结晶现象，导致钢丝绳强度显著下降，致使颚板重力对钢丝绳产生的应力超过了钢丝绳的强度，导致钢丝绳断裂。
7-9 设有一楔形板坯结果冷轧后得到相同厚度的板材，然后进行再结晶退火，试问该板材的晶粒大小是否均匀
不均匀原因： 1、对冷塑性变形的金属进行再结晶退火，则冷变形的晶粒必然要发生再结晶，且再结晶后的晶粒大小与变形度密切相关，这是因为随着变形度的增加，形变储存能增加，再结晶驱动力增加，形核率 N 和晶粒长大线速度 G 同时增加，但 G/N 的比值减小，使再结晶的晶粒随变形度增加而变细。
2、此外，当变形度在临界变形度范围内（一般金属在 2%-10%范围内），由于变形度不大，G/N 的比值很大，使再结晶的晶粒特别粗大。
3、由题述，是由厚度不一的楔形板冷变形成相同厚度的板材，则板材的不同位置的变形度必然不同，所以再结晶后的晶粒大小也必然不同。
7-10 金属材料在热加工时为了获得细小晶粒组织，应该注意一些什么问题答：热加工是在高于再结晶温度以上的塑性变形过程，塑性变形引起的加工硬化和回复再结晶引起的软化几乎同时进行。
所以，在热加工时为了获得细小晶粒我觉得应该注意以下几点： 1、变形程度。
2、热加工的温度。
3、变形速度。
4、热加工后的冷却。
5、原始晶粒的大小。
6、在金属材料中加入适量的 Al、Ti、V、Nb 等碳、氮化物形成元素，析出弥散的第二相质点，可以有效地阻止高温下晶粒的长大。
7-11 为获得细小的晶粒组织，应根据什么原则制订塑性变形及退火工艺答：塑性变形原则：增大变形度，避开临界变形度范围，保证变形均匀性。
退火工艺原则：降低再结晶退火温度，缩短再结晶退火保温时间。
