气泡式水位计配置说明

气泡水位计调试注意事项

气泡水位计调试注意事项
嘿呀！今天咱就来聊聊这气泡水位计调试的注意事项！
首先呢，1. 调试前一定要仔细检查设备呀！看看有没有零件损坏或者松动的地方呢？这可太重要啦！要是没检查好，调试的时候出问题可就麻烦大了哇！
然后呢，2. 注意调试环境得合适呀！不能在那种又潮湿又脏乱的地方调试，这会影响设备的性能和准确性呢！哎呀呀，环境不好怎么能行呢？
还有哦，3. 调试的参数设置可不能马虎呀！要根据实际需求和标准来，不然测出来的数据不准可就糟糕啦！你说是不是呀？
接着呀，4. 调试过程中要时刻关注数据的变化呢！一旦发现异常，赶紧停下来查找原因，可别不当回事呀！
再有呢，5. 调试完成后，别着急结束，得多测试几次，确保结果稳定可靠哇！这可关系到后续的使用效果呢！
最后哇，6. 记得做好调试记录呀！把过程中的各种情况都记录下来，以后万一有问题，能有据可查呢！
总之哇，气泡水位计调试可不是一件简单的事儿，每个环节都得小心谨慎，才能保证它正常工作，发挥出应有的作用呀！。

OTT 气泡水位计操作手册

OTT 气泡水位计操作手册导读：就爱阅读网友为您分享以下“OTT 气泡水位计操作手册”资讯，希望对您有所帮助，感谢您对92to 的支持!操作手册气泡传感器OTT CBS技术参数如有更改，恕不提前通知。

目录1、供货范围................................................................................................... ........................................................42、订货号................................................................................................... .............................................................43、介绍................................................................................................... (5)3.1 功能................................................................................................... (6)3.2 LED 状态灯................................................................................................... .................................................6 4、安装OTT CBS................................................................................................ (7)4.1 OTT CBS的安装准备工作................................................................................................... .. (7)4.2 固定OTT CBS................................................................................................ . (7)4.3 将测量管连接到OTT CBS 上................................................................................................... ..............8 5、安装气泡室................................................................................................... . (9)5.1 安装供地表水使用的气泡室................................................................................................... (9)5.2 安装供地下水使用的气泡室................................................................................................... ................9 6、连接OTT CBS................................................................................................ . (12)6.1 电源连接................................................................................................... (13)6.2 使用SDI-12通讯接口将OTT CBS与任意数据记录器连接起来 (13)6.3 使用4...20mA通讯接口将OTT CBS与任意数据记录器连接起来. (13)6.4 使用SDI-12通讯接口将OTT CBS与Logo Sens2或DuoSens 连接起来 (14)6.5 使用4...20mA通讯接口将OTT CBS与Logo Sens2或DuoSens 连接起来......................16 7、激活清洗功能................................................................................................... .............................................18 8、使用DIP 开关设置运行参数................................................................................................... . (19)8.1 设置SDI-12通讯接口的类型................................................................................................... .. (19)8.2 设置4...20mA通讯接口对液位或深度测量的测量类型.. (20)8.3 缩放4...20mA通讯接口的量程................................................................................................... . (20)8.4 设置4...20mA通讯接口的测量系统. (2)18.5 设置4...20mA通讯接口对水位或压力测量的测量类型 (21)8.6 运行参数的出厂设置................................................................................................... ............................21 9、SDI-12的命令和响应................................................................................................... . (22)9.1 标准命令................................................................................................... .. (22)9.2 高级的SDI-12命令................................................................................................................................23 10、在4...20mA通讯接口上确定最大负载 (24)11、执行维护工作................................................................................................... ..................................25 11.1 激活清洗功能................................................................................................... ........................................25 11.2 清洗气泡室................................................................................................... ............................................25 11.3 测试测量管................................................................................................... ............................................25 12、LED 状态指示灯................................................................................................... .............................26 13、旧装置的旧装置的处置信息处置信息................................................................................................... .........................26 14、技术参数................................................................................................... .. (27)1 供货范围OTT CBS - 1个气泡传感器OTT CBS，可以与内径/外径为4mm/2mm的测量管进行连接。

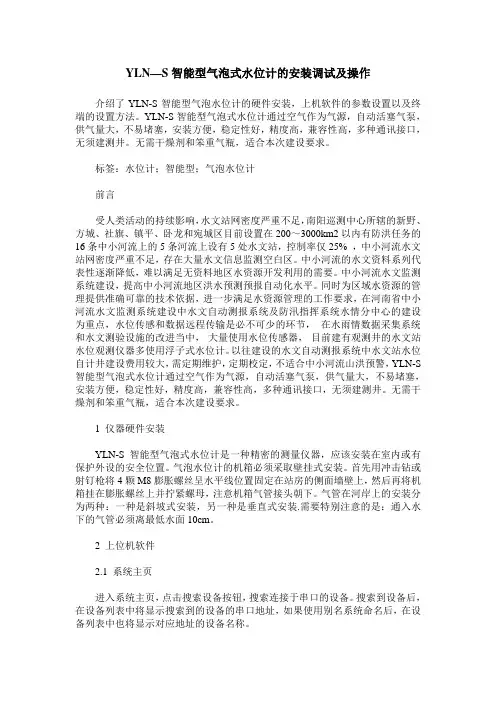

YLN—S智能型气泡式水位计的安装调试及操作

YLN—S智能型气泡式水位计的安装调试及操作介绍了YLN-S智能型气泡水位计的硬件安装，上机软件的参数设置以及终端的设置方法。

YLN-S智能型气泡式水位计通过空气作为气源，自动活塞气泵，供气量大，不易堵塞，安装方便，稳定性好，精度高，兼容性高，多种通讯接口，无须建测井。

无需干燥剂和笨重气瓶，适合本次建设要求。

标签：水位计；智能型；气泡水位计前言受人类活动的持续影响，水文站网密度严重不足，南阳巡测中心所辖的新野、方城、社旗、镇平、卧龙和宛城区目前设置在200～3000km2以内有防洪任务的16条中小河流上的5条河流上设有5处水文站，控制率仅25% ，中小河流水文站网密度严重不足，存在大量水文信息监测空白区。

中小河流的水文资料系列代表性逐渐降低，难以满足无资料地区水资源开发利用的需要。

中小河流水文监测系统建设，提高中小河流地区洪水预测预报自动化水平。

同时为区域水资源的管理提供准确可靠的技术依据，进一步满足水资源管理的工作要求，在河南省中小河流水文监测系统建设中水文自动测报系统及防汛指挥系统水情分中心的建设为重点，水位传感和数据远程传输是必不可少的环节，在水雨情数据采集系统和水文测验设施的改进当中，大量使用水位传感器，目前建有观测井的水文站水位观测仪器多使用浮子式水位计。

以往建设的水文自动测报系统中水文站水位自计井建设费用较大，需定期维护，定期校定，不适合中小河流山洪预警，YLN-S 智能型气泡式水位计通过空气作为气源，自动活塞气泵，供气量大，不易堵塞，安装方便，稳定性好，精度高，兼容性高，多种通讯接口，无须建测井。

无需干燥剂和笨重气瓶，适合本次建设要求。

1 仪器硬件安装YLN-S智能型气泡式水位计是一种精密的测量仪器，应该安装在室内或有保护外设的安全位置。

气泡水位计的机箱必须采取壁挂式安装。

首先用冲击钻或射钉枪将4颗M8膨胀螺丝呈水平线位置固定在站房的侧面墙壁上，然后再将机箱挂在膨胀螺丝上并拧紧螺母，注意机箱气管接头朝下。

气泡式水位计设计方案

TPS5430电源应用方案一、芯片概述TPS5430有着宽输入电压，低静态功耗，转换效率高，实际应用十分广泛。

基本性能参数如下所示。

1.输入电压范围：5.5～36V2.输出电压可调节3.转换效率最高可达到95%。

4.输出持续电流达3A，峰值电流可达4A。

5.关断模式仅消耗18uA电流。

6.工作温度：-40～125℃二、电路设计电路设计参数要求（输入电压范围:10.8～19.8V;输出电压:5V;输入波纹电压:300mV;输出波纹电压:30mV;输出额定电流:3A）。

本人针对芯片资料进行电源电路部分设计，原理图如2-1所示。

芯片引脚ENA端为电源使能控制端，通过MCU来控制，在需要的时候开启电源，不需要时关闭电源，以降低系统功耗。

图三、电路板设计由于电源设计关系到整个系统命脉，在设计电路板布线和元件放置时，严格按照芯片资料要求进行。

在芯片正下方应放置焊盘连接到电源地(GND)，并打好过孔。

如图3-1所示。

其元件选择也要求也比较严格。

①输入电容。

TPS5430输入需要一个稍大些的退耦电容。

这里推荐100uF和0.1uF（C60、C61）的贴片铝电解电容和高性能陶瓷电容。

也可以选择小一点的电容，但要满足输入电压和额定电流波纹要求。

②输出滤波器件。

输出滤波器件，即L8、C62。

TPS5430具有内部补偿电路。

输出电感与最大输出电流有关，这里选择15uH电感。

输出电容是影响额定电压、额定波纹电流和等价阻抗（ESR）的重要设计因素。

此应用中选择100uF输出电容，此时电路中产生的RMS波纹电流为143mA, 需要最大的ESR为40MΩ。

③输出电压设置。

输出电压由反馈控制脚FB脚的精密电阻（R55、R57、R56、R54）决定。

如果输出电压5.0V，参考电压1.221V，R1为10kΩ，则确定R2为3.24kΩ。

④ BOOT （启动）电容。

BOOT电容C62选择0.01uF。

⑤捕获二极管。

TPS5430需要外部捕获二极管，选择B340A，它的反向电压为40V，正向电流3A，正向电压0.5V。

气泡式水位计

气泡式水位计气泡式水位计测量精度高，免气瓶，免测井，免维护，抗振动，寿命长，特别适用于流动水体、大中小河流、水库或者水体污染严重和腐蚀性强的工业废水等场合。

气泡式水位计具有安装简单，操作、组网快捷，是遥测系统中的水位监测，尤其是无井水位测量最理想的水位监测仪器。

目录测量原理技术参数测量原理水位计将空气通过空气过滤器过滤、净化后，气泵将空气经单向阀压入储气罐中，储气罐中的气体分两路分别向压力掌控单元中的压力传感器和通入水下的通气管中输送，当气泵停止吹气时，单向阀闭合，水下通气管口被气体封住。

从而形成了一个密闭的连接压力传感器和水下通气管口的空腔。

依据压力传递原理可知，在通气管道内的气体实现动态平衡时，水下通气管口所经受的压力经过通气管传递到压力掌控单元的压力传感器上，所以，水下通气管口的压力和压力掌控单元的压力传感器所经受的压力相等，用此压力值减去大气压力值，即可得到水头的净压值，从而便可得出测量水位值。

技术参数量程：0m—65m可选小量程：0～2m；0～5m一般量程：0～10m；0～15m；0～20m大量程：0～30m；0～50m；0～65m供电电压：12DCV—14VDC；AC220V；110～240DC静态工作电流：≤1mA判别率：0.001m/20米0.001m/65米精准度：全量程±0.003%工作温度：—20℃～+65℃工作湿度：0—95%RH应用场合：静水或动水均可手记间隔：1min—24h可任意设置开关量输出：3组可编程开关量输出数据接口：RS485Modbus或SDI12协议RS232SDI—12标准接口USB/GPRS/GSM/卫星/TCP/IP模拟接口：4～20mA0～5V存储容量：50万条记录信息存储时间：≥10年气管长度：≤500米测管直径：3/8重量：≤2.5kg仪器体积：250mmX130mmX70mm外壳料子：铝合金或ABS工程塑料。

OTT CBS 气泡水位计110421

CBS 气泡水位计【基本介绍】用于连续测量水位的精巧型气泡水位计。

它具有高量程、高精度的特点，并带有4－20 mA 模拟输出和SDI12标准接口，最新设计的智能型气泵可以在满足测量精度的前提下减小打气体积，以便节省系统功耗。

【测量原理】仪器内部的活塞泵产生压缩空气，流经专用气流线，按设定好的间隔进入气室，在气室里，气泡均匀地冒出来进入地下水中。

气泡室孔上地下水的液位（h ）与测量管内流体静压（P ）建立关系如下：那么，假设液体的密度保持不变，则测量液位和测量管内的空气压力之间就存在一定的线性关系。

通过测量测管内的空气压力，就可以换算出当前的水位了。

这就是气泡水位计测量液位的基本原理。

【技术特点】自带气室，消除水面波动影响，防止气管堵塞，降低打气频率，延长气泵寿命简单的安装、设置和操作：无需任何设置或操作软件，用户可以直接通过仪器上的Dip 开关进行现场设置使用寿命高达5年：在最小每分钟测量一次的情况下具有5年的使用寿命智能压缩泵，无需维护，自动调节功耗，保证精度，延长使用寿命压差测量原理，压力传感器自动泄压，无零点漂移即使在盐水或受污染的水体中，读数也准确而稳定可采用不同内径的安装管：Ø 2 mm 、Ø 4 mm 、Ø 1/8” (USGS 标准)【应用范围】P gh ρ=潮湿区、地下水、细长、平坦的斜坡（湿地）、堤坝/桥/水坝的入口和水闸等、岩基、有可能结冰或淤塞的验潮井、短期测量、干燥地区（水库，旱谷等等）。

【技术指标】量程：0 – 15 m / 可选: 0 – 30 m精度：标准: ± 5 mm可选: ± 1.5 mm (USGS 标准) 在15m量程的最初3 m内分辨率：1 mm / 0.1 mBar单位：m、cm、feet、mBar、psi测量间隔：1 min - 24 h输出：SDI12、4…20 mA (0.1%, 15 Bit)供电：10 -30 V DC通常12 V / 24 V功耗：测量间隔1分钟：320 mAh/天测量间隔15分钟：25 mAh/天测管直径：Ø 2 mm、Ø 1/8’’、Ø 4 mm通讯(OTT CBL可选)：ISDN、SMS、GPRS、IRDA集成净化功能过载保护温度范围：操作温度：-20…60°C存储温度：-40...85°C相对湿度：10-95%尺寸：165 mm x 205 mm x 115 mm重量：1500 g外壳材料：CBS工程塑料保护等级：IP43EMC标准：IEC61326、EN61326【通讯协议】通讯接口：SDI 12、4-20 mA模拟输出具体命令请查阅相关文档更多配置和报价请咨询厂家。

气泡水位计安装要求

气泡水位计安装技术要求
一、气泡水位计工作原理
气泡式水位计是通过测量吹气管内压力来实现水位测量的仪器，其测量原理为：通过气管口处水的压力传递至水位计压力控制单元中的压力传感器上，得到水头的净压，经换算得到水位值。

测量气管口的水位（H）与消除大气压影响的水体静压（K）有如下关系：K=ρ水gH
式中：ρ水—水的密度；
g—重力加速度；
对于同一地点的水体，可以假定水的密度为一定值，保持不变，水位与测量管内空气压力存在某种线性关系。

气泡式水位计就是利用这种线性关系得出测量处的水位，所以安装对测量精度有较大影响。

主要适用于河道、湖泊、渠道、水库等不宜建水位井处的水位测量。

一、气管安装要求：
气泡水位计在安装传感器气管探头时，安装位置及存在方式尤为重要，它关系到水位测量精度，探头安装位置应使其不能随水流产生位移,必须完全固定。

气管要求有镀锌不锈钢管做成的保护管保护，尽可能埋在地下，气线必须沿向下的坡度，保护管所有拐弯的部分弯曲度不能过于尖锐，应让气管有一个光滑的通道，用高密度混凝土块且有份量的、稳定的插入河岸的关键部位以固定气管，防止洪水威胁或塌陷，或将气管固定在已有的稳定建筑物上。

气管出口一般必须安
装于最低水位以下 0.5m处，必需有一定容积净水装置以提高压力传感器的读数精度。

气管在河岸上的安装分为两种：一种是斜坡式安装，另一种是垂直式安装。

仪
器
净水装置
（图1）。

OTT 气泡水位计操作手册

操作手册
气泡传感器 OTT CBS
技术参数如有更改，恕不提前通知。
目录
、供货范围 1
...........................................................................................................................................................4
11.2 11.3
、12
清测洗试气测泡量状室管态指示灯 LED
...............................................................................................................................................25 ...............................................................................................................................................25
........................................13
DuoSens
...........................14
使用通讯接口将与或连接起来 6.5
4…20mA
OTT CBS Logo Sens2 DuoSens
......................16
电源连接 6.1
......................................................................................................................................................13

气泡式水位计配置说明

气泡式水位计配置说明
步骤一、打开Launch New_BlebV2.3.exe 。

输入密码“2”。

步骤二、配置通讯参数。

点击“系统设置”选项卡，“串口设置”按如下设置：
串口号：PC使用的串口
波特率：9600 bps
通讯超时：350 毫秒
通讯次数：3 次
步骤三、连接气泡式水位计。

点击“常规”，在界面的右下角点击“搜索设备”。

此时会弹出搜索进度显示对话框，如图1所示。

若搜索到设备，按下“停止搜索”后，在“设备列表”中会显示搜索到的设备的通讯地址，如图2所示。

图1 搜索进度对话框
图 2 气泡式水位计地址显示
步骤四、设置工作参数。

点击“参数设置”选项卡。

在“设备”框中选择设备的地址。

然后点击“刷新参数”。

若弹出“操作成功”对话框，则各参数读取正常，且在软件中显示各参数当前的设置值。

图 3 气泡式水位计出厂默认参数
要与DIT-RTU-80SW-MWB实现通讯，气泡式水位计必须配置为：
1、气泡式水位计地址：0
2、通讯方式：RS485
3、泵控制方式：触发采集
其他参数的意义及配置请参考亿立能科技的气泡式水位计产品说明书。

注意：每次修改任何参数前都必须点击“刷新参数”，在原来的参数的基础上修改。

且不同的参数设置点击不同的按钮。

测量参数设置点击“下载测量参数”；泵控制参数设置点击“下载控制参数”；通讯参数设置点击“下载通讯参数”。

气泡式水位计原理(一)

气泡式水位计原理(一)气泡式水位计简介•什么是气泡式水位计？•气泡式水位计的应用领域工作原理1.原理概述–气压平衡原理–浮子的作用2.气压平衡原理–帕斯卡定律–贝努利定律–气压传感器3.浮子的作用–浮力与浮子的形状–浮子的测量原理–浮子的材料选择设计与应用1.设计要点–选取合适的测量范围–精度与灵敏度的权衡–适应各种工况的设计2.应用案例–工业生产中的应用–水质监测与管理–液位控制与自动化系统优点与局限1.优点–具有较高的精度和准确度–易于安装和维护–成本相对较低2.局限–受环境和介质的限制–不能测量粘稠液体的水位–不适用于高温和高压环境总结•气泡式水位计的原理和应用•在工业自动化、环境监测等领域具有重要意义•未来的发展趋势和创新方向工作原理1. 原理概述•气泡式水位计是一种利用气压平衡原理来测量液体水位的设备。

其基本原理是利用测量液体静压与大气压之间的差值来确定液体水位的高低。

2. 气压平衡原理•气泡式水位计的原理基于帕斯卡定律和贝努利定律。

根据帕斯卡定律，液体在静止状态下压力在液体中是均匀的，且与液体的高度有关。

贝努利定律则说明了液体的流速与压力之间存在着关系。

•气压传感器通过测量液体上方和下方的气压差，可以计算出液体的高度差，从而确定水位的高低。

3. 浮子的作用•浮子是气泡式水位计中重要的组成部分，可以浮在液体表面上。

浮子的测量原理基于浮力的作用，浮子受到的浮力与液体上浮的体积有关。

•当浮子随着液位的升高而上升时，通过浮子与气压传感器之间的连接装置，测量浮子所受到的气压差，从而计算出液体的高度差，从而确定水位的高低。

•浮子的形状和材料的选择会影响测量的精度和准确度，需要根据具体应用场景进行选取。

设计与应用1. 设计要点•在设计气泡式水位计时，需要考虑以下要点：–选取合适的测量范围，以确保能够满足实际应用需求。

–在精度与灵敏度之间进行权衡，选择合适的传感器和测量装置。

–考虑适应各种工况的设计，例如防护性能、材料的耐腐蚀性等。

科技成果——气泡式水位计

科技成果——气泡式水位计
技术开发单位
东莞市海川博通信息科技有限公司
成果简介
该气泡式水位计：非接触式测量，高稳定性、高精度、高分辨率；低功耗（待机电流小于1mA）、体积小、稳定性好、维护方便；安装便捷，免气瓶，无需建测井，不受雷击影响，且不受水面漂浮物的影响；配置手动气泵开关；信号输入输出接口有防雷电和抗干扰措施；传感器防冷凝，防结露设计。

水位计主体固定在室内或控制箱内，水下部分无任何电子元件，安装不挑地形，具有高压反吹功能、无堵塞问题。

与传统常用的投入式、超声波相比，具备精度高，稳定性高，分辨率高，免维护等特点。

环境适应性好，无需垂直安装。

主要性能指标
产品符合GB/T11828.2-2005检测依据。

1、量程：0-10m、0-20m、0-40m；输出接口：4-20mA、RS485；供电电源：额定12VDC（电压范围8-16VDC）；分辨力：0.1cm；精度：0.05%F·S。

2、压缩机类型：微型活塞圆筒压缩机。

3、测管规格：8mm；外壳材料：铝合金。

4、工作温度：-20℃到70℃；相对湿度：≤95%（40℃时）；可靠性：MTBF≥10000小时。

5、仪器体积：160mm*130mm*53mm。

6、电磁兼容指令，电磁兼容性认证证书；微功耗（待机电流小于1mA）。

适用范围
适用于大中小河流、湖泊、水库等水位监测；汛期城市洪水或内涝监测，如低洼地、排水口；辅助水处理，如城市供水、排污口。

SEBAPS-Light气泡水位计用户手册中文

目录一、应用范围 (3)二、产品描述 (3)三、安全和危险指令 (4)四、安装与连接 (5)1、仪器安装 (5)2、气管安装 (5)3、电气连接 (9)五、仪器操作 (11)1、气管排空 (11)2、外部控制 (11)3、内部控制 (13)4、测量周期 (13)5、LCD显示 (14)六、输出/校正 (16)七、串行接口 (16)1、RS232传感器接口 (17)2、RS232记录器接口 (18)八、维护 (19)九、故障排除 (19)十、技术参数 (20)一、应用范围PS-Light气泡水位计用于测量开阔水域或观察管内的水位值。

该仪器应该安装在室内或一个有保护的机架内。

标配仪器适用于使用6毫米直径的10到100米气管，测量0到10米范围内的水位。

气管必须至少有5o的倾斜角度。

二、产品描述该仪器的测量原理基于众所周知的平衡原理的一种应用，这种应用在PS系列的其它SEBA仪器中广泛使用，证明是可靠的。

本仪器配有LCD显示屏，集成RS-232接口MDS-4固态存储器。

具有多种不同的输出信号可选：0—5VDC标准模拟信号、0—20mA或4—20mA 标准模拟信号、RS232接口ASCII字符输出；也可以选择使用Modem 或GSM进行远程数据传输。

另外，也可以在测量站中使用扩展模块调整仪器，使之具有满足特定需要的特殊特性。

测量原理：每次控制信号、接口或内部定时器激活仪器进行测量时，首先经过一小段时间，环境压力被转换开关送给传感器并被记录为零值；然后，内部气泵将上次测量后渗入的水排出测量气管。

微控制器监视测量气管内的压力过程，一旦排空气管内的水，气泵即停止工作。

现在，传感器信号的测量值会被送给一个精确的16位数据获取系统（D ata A cquisition S ystem），微控制器修正这个信号并通过16位数摸转换器（Digital Analogue Converter）输出。

输出值会被保持到控制信号的撤除或由内部定时器触发的下一次测量。

气泡水位计安装手册

气泡水位计安装连接一、气室安装
1
二、气管连接
三、电气连接
面向气泡水位计的接线端子，根据气泡水位计的丝印提示，从左到右的接线
顺序如下面的表格所示：
1)气泡水位计的电源可以选择12V直流供电，也可以选择220V交流供电。

不管选用哪种供电方式，都要保证电源的供电能力在50W以上，以确保
气泡水位计能够安全稳定运行。

2)选择哪种电压等级取决于现场提供哪种电源更方便，需要在订购气泡水位
计的时候和厂家确认好订购号；
导线的要求：VCC和GND两根线至少需要1.5mm2，干节点的接线取决于所带的负载。

气泡水位计设计

气泡水位计设计
气泡水位计是一种常用的水位测量装置，主要用于工业生产中的液位控制。

它通过测量液体中的气泡数量和位置来判断液位的高低，具有简单、可靠的特点。

气泡水位计的设计原理基于气体的浮力和液体的压力。

在液体中，当气泡上升到液体表面时，液体的压力将气泡推出液体并进入气体空间。

通过检测气体空间中的气泡数量和位置，我们可以得知液位的高度。

气泡水位计的主要组成部分包括测量管、气泡发生器和气泡检测装置。

测量管是一个垂直安装的透明管道，一端与液体相连，另一端与气体空间相连。

当气泡从液体中产生并上升到液体表面时，它们进入测量管。

气泡发生器通过注入气体或产生气体泡沫的方式，产生气泡并将其送入液体中。

气泡检测装置则用于检测气泡在测量管中的数量和位置。

在设计气泡水位计时，我们需要考虑几个关键因素。

首先是测量精度。

为了获得准确的液位测量结果，我们需要确保气泡的产生和检测过程都具有高精度。

其次是可靠性和稳定性。

气泡水位计通常用于工业生产中的液位控制，因此它的稳定性和可靠性是非常重要的。

此外，设计还应考虑到易于安装和维护。

在实际应用中，气泡水位计有许多不同的型号和规格可供选择。

根据不同的工作环境和需求，我们可以选择适合的气泡水位计来实现液位的准确测量和控制。

总之，气泡水位计是一种简单、可靠的液位测量装置。

它的设计原理基于浮力和压力，通过测量气泡的数量和位置来判断液位的高低。

在实际应用中，我们需要考虑测量精度、可靠性和稳定性等因素，以选择适合的气泡水位计来满足需求。

气泡式水位计的工作原理及安装注意事项

气泡式水位计的工作原理及安装注意事项1、气泡式水位计工作原理气泡式水位计压力传感器安放在岸边，只有一根吹气管进入水中，吹气管的管口固定在水下某处，吹气管另一端接入岸边仪器，仪器内部装有气包，气包连接气泵。

其工作原理是在一个密封的气体容器内，各点压强是相等的。

如果吹气管出口处的气体不流动，那么出口处的气体压强就和该点的静水压强相等，同时也等于吹气管内部的压强。

而要使吹气管出口处的气体压强和该点的静水压强相等，可采用以下两种方案: 的一种是在仪器内部装有自动调压恒流装置，自动适应静水压力的变化。

仪器只要缓慢地、匀速地放出气体，就可以达到气体压强等于出气口的静水压强的目的，这种方案称之为恒流式气泡式水位计; 另一种方案是平时仪器处于待机状态，需要测量水位时，仪器启动，使气体压强超过吹气管出气口的静水压强，然后气泵停止工作。

出气口的出气慢慢减少直到出气停止，即表示出气口处的压强等于静水压强。

这种方案称为非恒流式气泡水位计。

通过比较两种方案，为了任何时刻都能直观地了解当前库水位动态，并结合汤河水库实际，选择第一种装有自动调压恒流装置的恒流式气泡式水位计。

压力传感器测得管内压强后，即可换算得到吹气管气体出口位置对应的水位。

2、气泡式水位计的安装注意事项气泡式水位计在安装吹气管时，安装位置非常重要，它关系到水位测量精度、稳定性、系统的耐久性，吹气管出口处的安装位置应使其不能随水流产生位移，必须完全固定。

气管必须由镀锌不锈钢管作为保护，尽可能埋在地下，气线必须沿向下的坡度，保护管的弯曲度不应过于尖锐，保证气体有一个顺畅的通行管道，气管的关键部位应用混凝土固定或将气管固定在现有的稳定建筑物上，防止发生洪水时产生塌陷，影响水位计的正常工作。

科技成果——YLN-YQS型气泡式水位计

科技成果——YLN-YQS型气泡式水位计技术开发单位
湖北亿立能科技股份有限公司
成果简介
YLN-YQS型气泡式水位计是新一代升级产品，具有量程可调、超高精度、高分辨率、全温度补偿、线性补偿，抗干扰、防雷设计、零点和基础高程可自由设置、监测到错误可自动重启、100%水质密度可调、兼容性高、多种通讯接口、安装简单、成本低、运行、维护方便等特点。

实现非接触式测量，适用于不便建测井的地区，适应野外各种无人值守的安装环境，实现免维护，超低维护成本。

主要性能指标
精度：一级；
供电方式：12-24VDC；
待机电流：<0.6mA（平均）；
瞬时电流：<2A（小量程），<5A（大量程）；
工作功耗：<33mAh（小量程），<50mAh（大量程），按5分钟采样间隔；
最大量程：40米；
分辨率：1mm或1cm，输出可选cm或mm位；
通讯方式：RS485/SDI12，不能同时使用；
数据存储：>2年数据（5分钟间隔）；
气管规格：内径>5mm；
显示屏：黑白128X64显示屏；
按键面板：6键PVC面板；
工作方式：定时采样+触发采样；
最小工作间隔：1分钟；
气泵：活塞空气泵；
总重量：<2kg；
设计使用寿命：5年。

适用范围
适用于中小河流、水库、水厂、电厂、大坝、海洋、地下水、化工、煤矿、污水处理等的水位及液位监测。

一种双气泵自动切换式气泡水位计及其使用方法

一种双气泵自动切换式气泡水位计及其使用
方法
在工业领域中，准确测量液体水位对于生产和安全非常重要。

为了解决这个问题，一种新的双气泵自动切换式气泡水位计应运而生。

这种水位计的设计旨在实现自动切换和准确测量液体水位的功能。

这种双气泵自动切换式气泡水位计由两个气泵和一个气压传感器组成。

其中一
个气泵负责充气，另一个气泵负责排气。

这两个气泵通过一个自动切换系统进行交替工作，以便产生稳定的气泡。

气压传感器用于检测气泡的大小和压力。

使用该水位计的方法如下。

首先，将水位计下部的气泡管浸入待测液体中，并
固定在合适的位置。

然后，打开水位计上部的开关，启动气泵系统。

气泵将空气注入气泡管，形成气泡。

当气泡上升到气泡管的顶部时，气泵自动切换到排气模式，并将气泡排出。

同时，气压传感器测量气泡的大小和压力。

通过连续测量气泡的上升和排出时间，我们可以计算出液体的水位。

根据水位
计的精度要求，可以选择合适的气泵容量和气泵工作时间。

并且，由于气泵的自动切换，无需人工干预，大大提高了测量的准确性和可靠性。

这种双气泵自动切换式气泡水位计具有简单易用、准确可靠的特点，适用于各
种液体水位的测量。

它可以广泛应用于化工、石油、制药等工业领域，确保生产的正常运行和安全操作。

同时，该水位计的自动切换功能减轻了操作人员的工作负担，提高了工作效率。

以上就是一种双气泵自动切换式气泡水位计及其使用方法的简要介绍。

这种创
新设计的水位计在工业领域中具有重要的应用价值，可以满足准确测量液体水位的需求。
