PSU系列微机综合保护装置校验标准规范
微机型主变保护校验标准化作业指导书
微机型主变保护校验标准化作业指导书简介微机型主变保护是电力系统中的一项关键技术，其功能是在主变出现内部故障时，将主变”切断”与母线的电流，防止故障蔓延，保障电力系统的稳定与安全。
而微机型主变保护校验则是为了保证主变保护在出现故障时可以正确地切断电流，保护电力系统的运行。
因此，本文档旨在为电力系统工程技术人员提供微机型主变保护校验标准化的作业指导书。
校验步骤以下是微机型主变保护校验的基本步骤：1. 核对校验仪器在进行微机型主变保护校验之前，需要检查校验仪器的型号、规格、配置等是否符合校验要求，并确保校验仪器的正常状态。
2. 查看保护系统接线图查看主变保护系统的接线图，并根据接线图核对校验仪器的接线方式。
3. 准备模拟器将模拟器连接至保护系统，按照要求配置模拟器参数。
4. 进行校验按照校验流程，逐一校验保护系统的各项参数并记录结果。
5. 检查结果将校验结果与校验要求进行对比，并对校验结果进行分析和处理。
6. 编写校验报告根据校验结果编写校验报告，并向有关人员汇报校验结果。
校验要求微机型主变保护校验的要求包括以下方面：1. 校验仪器的要求（1）校验仪器的型号、规格、配置等符合相关标准。
（2）校验仪器的状态良好，测量精度符合要求。
2. 接线的要求（1）接线正确、紧固，接触可靠。
（2）接线符合保护系统接线图。
3. 报告的要求（1）报告内容包括校验结果、校验仪器使用记录、缺陷报告等。
（2）报告格式符合相关标准，报告内容清晰明确。
4. 校验方法的要求（1）校验方法符合相关标准，确保校验的准确性。
（2）校验时应根据所检设备的特点，合理选择检测项目和校验标准。
一些注意事项1. 安全第一在进行微机型主变保护校验时，一定要确保安全，严格按照作业规定操作。
2. 正确选择校验流程不同的主变保护系统有不同的校验流程，需要根据具体情况正确选择校验流程。
3. 合理设置检测项目和标准在进行校验时，需要根据具体情况合理选择检测项目和标准，并对校验结果进行分析和处理。
UPS装置检修质量标准规定
UPS装置检修质量标准规定1、检修周期和项目（1）检修周期每1～3年1次。
（2）检修项目1)清扫UPS装置；2)检查所有接线；3)校验所有表计；4)检查主回路元件；5)检查清扫插件；6)检修电源开关、控制开关；7)检修辅助系统；8)检查保护回路；9)检修蓄电池组；10)回装；11)测试；12)检查各信号显示系统、报警回路；13)试运。
2、检修内容与质量标准（1）解体检查与测试1)取出全部插件并编号，以便回装；2)用吸尘器、毛刷等器具清除各部灰尘，必要时用无水酒精或专用清洗剂清洗；3)检查所有接线有无过热现象，并紧固所有螺栓；4)校验电压表、电流表、频率表等所有表计；5)主电路元件的检查与测试➢检查主电路熔断器和热继电器有无异常现象；➢检查功率元件(晶体管、可控硅、IGBT管、MOS管等)、换向电容等元件有无过热异常现象，必要时进行测试；➢检查交流滤波电容外观有无变形、漏液，必要时进行容量测试；➢检查输出变压器有无损伤过热现象。
6)对下列插件进行外观检查、清扫，并按说明书要求测试功能参数：➢本机振荡部分；➢锁相同步部分；➢电压控制部分；➢脉冲分配部分；➢触发部分；➢静态开关控制电路中的电压、电流、相位等检测部分；➢静态开关控制电路中的手动操作与自动—手动切换逻辑回路部分；➢静态开关控制电路中的脉冲放大及整形回路部分；➢启动回路部分；➢保护回路部分；➢逆相、缺相检测回路部分；➢显示或报警回路部分。
7)修理或更换已老化或损坏的元器件。
8)检查电源开关、控制开关触点有无烧伤、过热现象。
9)检查电源开关、控制开关动作是否灵活。
10)测量主回路绝缘电阻(用500V兆欧表测量，且应断开主回路中的电子元件或将电子元件短接)。
11)辅助系统的检修➢检修冷却风扇；➢检查照明及其他部分有无异常现象。
12)检查保护回路➢检查保护回路中的元器件有无损伤；➢校验保护回路中的继电器。
13)检修蓄电池，参见第六篇第五章5．1．1．2部分。
PSM691U电动机保护测控装置调试报告
57.84
57.78
57.73
57.80
57.77
3.2电流量
标准值(A)
机端电流(A)
中性点电流(A)
Ia
Ib
Ic
Ia
Ib
Ic
0.3
0.29
0.29
0.29
0.29
0.29
0.29
0.5
0.49
0.49
0.49
0.49
0.49
0.49
1
0.99
0.99
1.00
0.99
0.99
0.99
3.3零序电流
电流速断
整定值5A
整定时间 一
0S
相别
A
B
C
动作值（A）
4.96
4.97
4.99
动作时间（S）
0.035
0.035
0.031
过流
整定值
3A
整定时间-
0.5S
相别
A
B
C
动作值（A）
3.00
3.01
3.02
动作时间（S）
0.530
0.536
0.533
过负荷
整定值5A
整定时间 .
2s
相别
A
B
C
动作值（A）
控制回路断线报警
正确
正确
正确
正确
6.开关量试验开关量动作均正确
7.开入回路试验开入1—开入15，动作均正确
8.传动试验
手跳
手合
远跳
远合
保护跳
正确
正确
正确
正确
正确
9.遥信信号试验

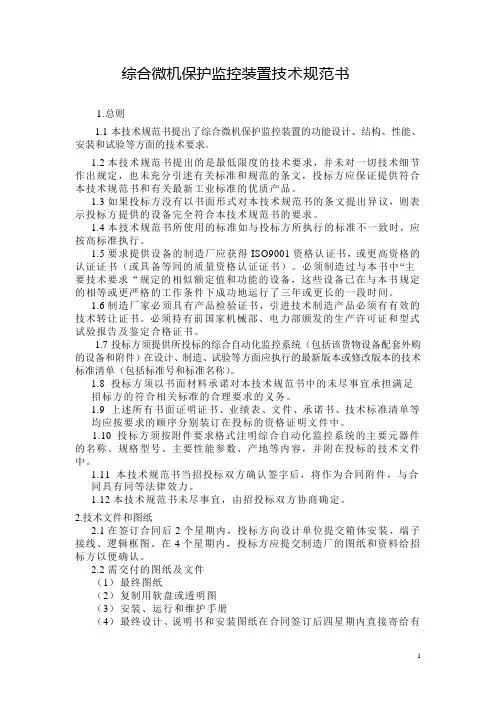

综合微机保护监控装置技术规范书
综合微机保护监控装置技术规范书1.总则1.1本技术规范书提出了综合微机保护监控装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。
1.3如果投标方没有以书面形式对本技术规范书的条文提出异议，则表示投标方提供的设备完全符合本技术规范书的要求。
1.4本技术规范书所使用的标准如与投标方所执行的标准不一致时，应按高标准执行。
1.5要求提供设备的制造厂应获得ISO9001资格认证书，或更高资格的认证证书（或具备等同的质量资格认证证书）。
必须制造过与本书中“主要技术要求“规定的相似额定值和功能的设备，这些设备已在与本书规定的相等或更严格的工作条件下成功地运行了三年或更长的一段时间。
1.6制造厂家必须具有产品检验证书，引进技术制造产品必须有有效的技术转让证书。
必须持有前国家机械部、电力部颁发的生产许可证和型式试验报告及鉴定合格证书。
1.7投标方须提供所投标的综合自动化监控系统（包括该货物设备配套外购的设备和附件）在设计、制造、试验等方面应执行的最新版本或修改版本的技术标准清单（包括标准号和标准名称）。
1.8 投标方须以书面材料承诺对本技术规范书中的未尽事宜承担满足招标方的符合相关标准的合理要求的义务。
1.9 上述所有书面证明证书、业绩表、文件、承诺书、技术标准清单等均应按要求的顺序分别装订在投标的资格证明文件中。
1.10 投标方须按附件要求格式注明综合自动化监控系统的主要元器件的名称、规格型号、主要性能参数、产地等内容，并附在投标的技术文件中。
1.11 本技术规范书当招投标双方确认签字后，将作为合同附件，与合同具有同等法律效力。
1.12本技术规范书未尽事宜，由招投标双方协商确定。
2.技术文件和图纸2.1在签订合同后2个星期内，投标方向设计单位提交箱体安装、端子接线、逻辑框图。
PS690U系列保护测控装置说明V1.4
* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符 * 2010 年 8 月 第 1 版 第 1 次印刷
目
次
第一章 装置概述 ....................................................................................................................................................... 1 1 概述 .................................................................................................................................................................... 1 1.1 主要用途及方案 ......................................................................................................................................... 1 1.2 技术特点 ..................................................................................................................................................... 1 1.3 保护装置型号及配置 .........................................
微机保护检验规程
QB微机保护检验规程胜利石油管理局电力管理总公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 总则 (1)4 检验种类及周期 (1)5 检验前的准备工作 (3)6 电流、电压互感器的检验 (3)7 二次回路检验 (4)8 屏柜及装置检验 (5)前言随着微机保护装置在胜利油田电力系统中广泛应用，微机保护及其二次回路接线检验规程没有统一的标准。
结合电力管理总公司目前广泛使用的微机型保护装置的特点以及设计、运行管理和现场检验的经验。
为了适应微机保护及其二次回路接线调试、验收的需要,保证电力系统的安全稳定运行制定本规程。
本标准由胜利石油管理局电力管理总公司标准化委员会提出并归口。
本标准由胜利石油管理局电力管理总公司修试中心负责起草。
本标准主要起草人：李兆军张志刚微机保护检验规程1 范围本标准规定了微机保护及其二次回路接线（以下简称微机保护）检验的周期、内容及要求。
本标准适用于胜利石油管理局所辖变电站、配电室的微机保护的检验。
有关设计、安装调试单位及部门均应遵守本规程。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB50171—1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB/T7261-2000 继电器及继电保护装置基本试验方法GB14285—93(2002) 继电保护和安全自动装置技术规程GB/T14598-1998 电气继电器GB/T15145-1994 微机线路保护装置通用技术条件DL400-1991 继电保护和安全自动装置技术规程DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T527-2002 静态继电保护装置逆变电源技术条件DL/T587-96 微机继电保护装置运行管理规程DL/T995—2006 继电保护及电网安全自动装置检验规程3 总则本标准是微机保护在检验过程中应遵守的基本原则。
PSL603G 检验规程
PSL-603G型微机保护检验规程检验项目★▲1、外观及接线检查2、绝缘耐压试验★▲3、直流电源检验4、监控模件调试4、1、连接打印机电缆线及电源线，装置上电★▲4．2、CPU与监控模件联调★▲5、软件版本和程序校验码核查★▲6、时钟核对及整定值失电保护功能检查★7、交流模拟量通道采样精度及相序检查★7、1零漂检查★▲7、2模拟量输入的幅值特性检验7、3模拟量输入的相位特性★▲8、状态量输入调试9、输入接点的初步检查接通装置直流电源，复归所有动作信号，对照下列测量各输出接点的初始状态。
切除装置直流电源，测量7X5和7X6是否闭合★▲10、跳合闸逻辑内部校验进入“开出传动”选择“重合闸”传动。
每做完一项操作后复归该项操作，并复归信号选择“高频保护”传动。
每做完一相操作后即复归该相操作，并复归信号★▲11、定值检验11、1、光纤电流差动保护11、2、接地距离保护11、3、零序过流保护★▲12、带开关整组传动试验13、操作箱继电器校验14、带负荷相量测试14、1、线路潮流14、2、相量测试★▲15、与其它保护配合情况3 绝缘耐压试验用1000伏摇表依次测量装置各部分之间的绝缘电阻，绝缘电阻应大于20MΩ。
（7号模件X12与机4 直流电源检验5 监控模件调试8.1 零漂检查9 状态量输入调试3号、4号、5号模件X9接24V电源地（7X4），装置上电，操作键盘进入“硬件测试—开入变位”菜单，用24V电源正（7X3）依次点3号、4号、5号两模件的X1-X8端子，显示器显示相应信息正确。
6号模件6X11接24V电源地（7X4），分别用24V电源正（7X3）点接6X1、6X2、6X3、6X7，3号、4号、5号模件相应的开关量变位应正确。
结论：10 输入接点的初步检查10.2 切除装置直流电源，测量7X5和7X6是否闭合。
结论：。
11、跳合闸逻辑内部校验12 定值检验（根据调度定值单编号“号”，定值运行在“”区。
PSL-603U线路保护校验标准化作业指导书
PSL-603U 线路保护校验标准化作业指导书 目录
内容 前言 概述
文件包附件目录 修前设备状态检查与诊断
工作所需工作人员计划 工作所需备品配件准备 工作所需消耗性材料准备
检修所需工器具准备 检修所需测量用具准备 检修所需试验器具及电动工器具准备 检修所需参考图纸资料
反事故技术措施计划 质量检验验收与技术监督计划 安全风险分析以及预防措施
14. 保护调试及整组试验
2.应确保一、二次回路上无人工作；
3.传动试验必须得到值班员许可、配合。
15.
16.
17.
18.
19.
20.
21. 学习人员签字：
主持人：
第 11 页 共39页
时间：
******限公司
PSL-603U 线路保护校验标准化作业指导书
版次：1.0 *****检修适用
检修程序
1、 概述： 本程序根据DL／T 995-2016《继电保护和电网安全自动装置检验规程》、厂家资料、原作业指导书等资料
25~35 36
******限公司
PSL-603U 线路保护校验标准化作业指导书
版次：1.0 *****检修适用
前言
为认真贯彻执行 DLT 838-2003《发电企业设备检修导则》，落实“预防为主，计划检修”的方针，强化检 修过程控制，实现检修作业标准化、规范化、程序化和高效化的要求，以全面提升检修管理水平，特制定本 检修作业指导书。 1、 编制说明
3.核实被测试设备或二次回路处无人工作，并设专
人看护； 摇表电压等级不得超过 1000V。
1.使用合格的测量仪表；
12. 测量仪表使用不当
2.依测量需求选择正确的功能；
检查接线的正确性。
微机型过电压保护及故障启动装置现场检验作业指导书
微机型过电压保护及故障启动装置现场检验作业指导书1适用范围本作业指导书适用于微机型过电压保护及故障启动装置新安装装置的验收检验以及装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。
2引用标准及编制依据继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程继电保护和电网安全自动装置现场工作保安规定 国家电网公司十八项电网重大反事故措施(试行)3作业环境及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。
空气温度-5℃〜39C,空气相对湿度一般不高于80%,风速不大于5级。
(2)工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009］664号)的要求。
(3)作业现场应有可靠的试验电源，且满足试验要求。
(4)作业现场道路畅通，无障碍物，且照明良好。
(5)一次设备有高压检修工作时，应禁止断路器传动试验。
(6)检验对象处于停运状态，现场安全措施完整、可靠。
(7)保持现场工作环境整洁。
4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。
(2)所有作业人员必须掌握《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009∣664号)的相关知识，并经考试合格。
(3)所有作业人员应有触电急救及现场紧急救火的常识。
(1) GB/T 14285-2006 (2) GB/T7261-2008 (3) DL/T995-2006 (4) Q/GDW 267-2009 (5)国家电网生[2012]352号(6)国家电网安监［2009］664号国家电网公司电力安全工作规程(变电部分)（4）本项检验工作需要作业人员2-3人。
其中工作负责人1人,工作班成员1-2人。
（5）工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。
微机综合保护装置技术规范书
微机综合保护装置技术规范书1、微机综合保护系统及技术要求1.1系统功能：a. 数据采集与处理：实时采集模拟量、开关量、数字量、温度量、脉冲量以及各类保护信息。
对实时数据进行统计、分析及计算。
* 实时显示各回路的电流、电压值；实时计算每日、每月母线电流、电压最高、最低与平均值。
* 实时显示各回路的功率因素；实时计算每日、每月各回路功率因数的最大、最小及平均值。
* 实时显示各回路的有功、无功功率值；实时计算每日、每月各回路的有功、无功最大、最小及平均值。
* 实时显示各变压器温度值；实时计算每日、每月各变压器温度最高、最低与平均值。
* 实时显示各高压进线的频率、谐波分析情况。
* 实时显示、统计各回路各时段的电度值,对电能数据进行分时计费统计,应根据用户要求具有多种分时计费(峰、谷、平值等)方案和费率的种类。
实时显示、统计各回路每日、每月、每年的有功电度总值和无功电度总值* 实时显示电容的投切状态以及手动/自动状态。
* 数据采集周期、方式、参数等可由用户在线定义，状态量的变化应优先传送。
b. 报警处理设置预告信号和事故信号，并产生不同的音响报警及闪光，自动推出相应画面，对应事故、故障设备的图形发生闪动变位，窗口提示事件内容及处理指导报警信号可在监控主机上人工确认复归。
报警同时启动事件打印输出功能。
* 预告信号部分：线路过负荷、线路单相接地、跳闸回路断线、保护监控装置异常、直流电压异常、系统自诊断故障、母线电压越限、电流越限、变压器温度越限等。
* 事故信号部分：保护装置动作、开关变位。
c. 事故追忆及显示画面保护动作发生时，系统自动启动相关的测量数据记录，供系统进行事故追忆。
要求系统可追忆事故前后全站各个间隔的测量数据。
并提供曲线、表格等形式选择想要查看的事故追忆数据。
* 接线图：包括开关位置和各实时电量信息。
网络系统图、一次接线图、二次接线图、所用电交流系统图、直流系统图、保护监控配置图、通讯结构图、报警信号图、地理位置信息图等图形，可根据甲方需要绘制各种图形。
PS 640U系列保护测控装置使用说明书V1.24
小心！ a) 在运输装置的模件时，应使用经过验证的防静电袋。在对模件进行操作或处理时，应使用导电腕环套 与保护地相连，并在适当的防静电表面操作。静电放电（ESD）可能会引起模件损坏； b) 不得将装置与带电导线相连，这可能会使装置内部电路受到损坏； c) 在安装调试装置过程中，如果碰触装置或其连线要小心，以免受到电击。
国 电 南 自 DL/T 1075
PS 640U 系列 保护测控装置 使用说明书
国电南京自动化股份有限公司
GUODIAN NANJING AUTOMATION CO.，LTD
PS 640U 系列 保护测控装置 使用说明书
编写 审核 批准
V1.24
国电南京自动化股份有限公司 2013 年 03 月
安全声明
注意！ a) 装置应运行于其规定的电气和环境限值之内； b) 装置上电前，应明确连线与正确示图相一致； c) 装置上电使用前请仔细阅读说明书，参照说明书对装置进行操作、定值整定和测试。如有随机资料， 相关部分以资料为准； d) 改变当前保护定值组将不可避免地要改变装置的运行，在作改变前应谨慎，并按规程作校验； e) 端子（1X03～1X 04）提供了反应装置正常与否的触点，这些触点应接入到能进行告警的系统中； f) 装置操作密码为：99。
版本声明
a) 本使用说明书适用于以下型号装置： — PS 640U 系列保护测控装置 — PS 640UB 系列保护测控装置 b) 本使用说明书适用于以上各装置的标准版本及工程更改版本，除非存在以下情况： — 附加更改说明； — 使用说明书更新，版本升级。
电话： （025）83537263 传真： （025）83537200 * 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符 * 2013 年 03 月 第 1 版 第 1 次印刷 * 国电南自技术部监制
微机型继电保护校验规程
微机型继电保护校验规程一、执行规范：由于继电保护装置更新换代比较快且涉及面比较广，在工作中应熟悉局、部颁各种规程、以及相关文件：例：《微机继电保护装置运行管理规程》、《继电保护及安全自动装置运行规程》、《WXH—11型微机保护检验规程》、《WXB—11型微机保护检验规程》、《900型微机保护检验规程》、《220kV~500kV电力系统故障动态记录装置检测要求》、《新编保护继电器检验》、《防止电力生产重大事故的25项要求》、《电力系统继电保护及安全自动装置反事故措施要点汇编》、《继电保护二次回路校验规范》等为依据。
在实际工作中应以设计院图纸为准，参考厂家说明书、厂家图纸、出厂调试报告。
当发现设计有原理问题、不符合上述规章制度要求或与厂家设备有冲突等情况时有必要变更时与设计院协商请设计院出变更通知单。
接变更通知单后,再进行改动。
原则上必须按图施工、调试。
二、关于继电保护调试的有关规定：1、电厂的图纸，要由相应的负责人亲自审图并作问题记录。
并在设计图纸交底时提出，问题的提出及改变办法，要有记录并由当事人签字。
2、调试人员要绝对听从负责人的工作安排，各分项工作的负责人由本站负责人指派。
每项工作记录要清楚（试验人、负责人、使用仪器仪表）。
3、原始记录，要由本专业的专责工程师或班长作不定期检查。
发现问题或试验项目不全者，及时向调试所领导汇报。
由调试所领导研究按问题的轻重作出处理决定。
4、在此工程结束一个月内必须将试验报告出齐，并由专职工程师审核签字。
5、安全问题要由各负责人每周开一次安全会。
根据当时厂内情况，说明各项注意事项，并要有安全记录。
三、保护装置校验：1、微机保护装置校验1.1外观检查：a）装置的实际构成情况是否与设计相符合。
b）主要设备，辅助设备，导线与端子以及采用材料等的质量。
C）安装外部的质量。
d）与部颁现行规程或反事故措施、网（省）局事先提出的要求等是否相符合。
f）技术资料试验报告是否完整正确。
微机综合保护装置检修规程
第 9 篇微机综合保护装置维护检修规程一、总则1.1主题内容本规程规定了微机综合保护装置维护检修周期、项目、质量标准，定期检查项目要求、常见故障与处理方法，交接程序与验收要求。
1.2 使用范围本规程适用于石化企业高压变配电所内使用的微机综合保护装置、电动机综合保护装置、变压器综合保护装置、线路综合保护装置等的维护与检修。
1.2 编写修订依据本规程参照东大金智 WDZ-400、四方 CSC200以及南瑞 RCS系列等有关综合保护装置技术说明书，并结合本企业的实际情况编制而成。
1.3 检修前准备1.3.1 根据设备运行状况，确定检修内容，制定检修计划、进度和方案。
1.3.2 组织好检修人员，进行技术交底，完善检修方案，明确任务和分工。
1.3.3 准备检修所需设备、调试仪器、工器具、电气材料和安全检修所需物品。
1.3.4 准备检修所需的记录表格和设备检修前的定值数据及参数。
1.3.5 办理工作票，做好安全措施。
1.4 交接与验收1.4.1 交接内容检修单位应向使用单位提交清晰准确的检修记录、调试报告、检修图纸和试运记录等资料。
1.4.2验收程序及要求①根据本单位的实际情况实行分级验收。
②主管部门组织有关人员对检修的设备按检修质量标准和 SHS 01001-2004 《石油化工设备完好标准》进行检查验收。
③核对检修记录、调试报告和其他资料，并应符合要求，准确无误。
④检修单位应向使用单位进行现场模拟动作试验，各种保护、联锁、表计、信号显示应工作正常。
⑤根据质量标准、完好标准和运行考核情况，对设备的检修质量进行评估并签署验收意见。
二、变压器、电动机、线路型综合保护装置2.1检修周期与项目2.1.1检修周期（见表1-1 ）表 1-1检修周期检修类别小修中修大修检修周期6个月12个月5～ 8年2.1.2小修项目①清扫微机综合保护装置。
②检查、紧固所有连接线。
③查看运行记录有无异动作记录。
2.1.3中修项目①完成小修 1.2.1 ～ 1.2.3 项②检查校验各定值参数。
芜湖高压柜中的微机保护验收标准
芜湖高压柜中的微机保护验收标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在电力系统中，高压柜是保障电力设备正常运行的重要组成部分。
S690U系列微机综合保护装置校验规程
S690U系列微机综合保护装置校验规程1. 引言目的：确保S690U系列微机综合保护装置的性能和准确性。
适用范围：适用于所有S690U系列微机综合保护装置的校验工作。
参考标准：列出相关的国家和国际标准。
2. 术语和定义定义文档中使用的专业术语。
3. 校验前的准备3.1 设备检查确保所有校验设备处于良好状态。
检查保护装置的外观和连接状态。
3.2 环境条件规定校验环境的温度、湿度等条件。
3.3 安全措施采取必要的安全措施，确保校验人员的安全。
4. 校验设备和工具列出所有必需的校验设备和工具，例如：校验仪器测试电源信号发生器万用表绝缘电阻测试仪5. 校验步骤5.1 外观检查检查保护装置的外观是否有损伤或缺陷。
5.2 功能测试测试保护装置的所有功能是否正常工作。
5.3 参数校验校验保护装置的各项参数设置是否准确。
5.4 性能测试测试保护装置的响应时间和动作准确性。
5.5 通信测试测试保护装置与其他系统的通信能力。
5.6 故障模拟测试模拟故障情况，测试保护装置的故障检测和处理能力。
6. 校验结果记录详细记录每项校验的数据和结果。
7. 数据分析分析校验数据，评估保护装置的性能和准确性。
8. 结论根据校验结果，得出保护装置是否符合标准。
提出建议和改进措施。
9. 校验周期和维护规定保护装置的校验周期和日常维护要求。
10. 安全与环保强调校验过程中的安全和环保要求。
11. 培训与考核描述操作人员的培训和考核流程。
12. 附录包含所有相关的校验表格、图表和附录材料。
13. 参考文献列出所有参考的标准、手册和文献。
微机防误闭锁装置验收规范
微机防误闭锁装置验收规范1 范围本标准规定了微机防误闭锁装置验收的基本规范和要求。
本标准适用于金华电业局所辖35kV及以上变电所的微机防误闭锁装置。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
DL/T687-1999 微机型防止电气误操作装置通用技术条件DL 408 电业安全工作规程国家电网防止电气误操作装置管理规定国家电网防止电气误操作安全管理规定省公司防止电气误操作安全管理规定实施细则省公司防止电气误操作装置管理办法3 术语和定义下列术语和定义适用于本标准3.1主机可预先编入防误规则，能接收模拟屏的操作程序，将符合规则的程序向电脑钥匙传输的微型电子计算机。
3.2 模拟屏具有一次设备主接线图，可进行模拟操作，并将操作程序向主机传输，能显示正确操作结果的设备。
3.3 电脑钥匙能接收主机的操作程序，并识别、控制编码锁正确开锁的器件。
3.4 机械编码锁具有机械结构的编码锁。
3.5 电气编码锁具有电气性能的编码锁。
3.6 紧急解锁工具本标准所述的“紧急解锁工具”系指下列器械：1——电编码锁紧急解锁钥匙；——机械编码锁紧急解锁钥匙；——电脑钥匙跳步器。
4 防误装置的基本技术要求4.1 凡有可能引起误操作的高压电气设备，均应装设防误装置。
4.2 防误装置应实现以下功能（简称“五防”）：4.2.1 防止误分、误合开关；4.2.2 防止带负荷拉、合隔离刀闸或带负荷推入、拉出手车隔离触头；4.2.3 防止带电挂（合）接地线（接地刀闸）；4.2.4 防止带接地线（接地刀闸）合开关（隔离刀闸）；4.2.5 防止误入带电间隔。
4.3 正确模拟、生成、传递和执行操作顺序。
4.4 准确采集、处理和传递信息，不允许出现误码。
PST1200U型主变保护装置检验规程(220kV)
PST1200U型主变保护装置检验规程（220kV）二〇一二年十二月福建电力有限公司目录一、检验项目..................................................................................................................................... - 1 -二、检验内容 ................................................................................................................................ - 2 -1试验项目..................................................................................................................................... - 2 -1.1装置型号及参数 ................................................................................................................ - 2 -1.2配置文件检查（待定）..................................................................................................... - 2 -1.3二次回路检查 .................................................................................................................... - 2 -1.4装置外部检查 .................................................................................................................... - 2 -1.5装置二次回路绝缘检查..................................................................................................... - 3 -1.6电缆二次回路绝缘检查..................................................................................................... - 3 -1.7装置逆变电源检验 ............................................................................................................ - 3 -1.7.1逆变电源使用年限检查 ............................................................................................ - 3 -1.7.2逆变电源的自启动性能校验（负载状态下） ........................................................ - 3 -1.8装置上电检查 .................................................................................................................... - 3 -1.8.1通电自检.................................................................................................................... - 3 -1.8.2软件版本检查 ............................................................................................................ - 3 -1.8.3时钟整定及对时功能检查 ........................................................................................ - 4 -1.8.4定值整定及其失电保护功能检查 ............................................................................ - 4 -1.9光功率检查 ........................................................................................................................ - 4 -1.10采样值功能检验 ................................................................................................................ - 4 -1.11装置开关量检验 ................................................................................................................ - 5 -1.11.1GOOSE开入.............................................................................................................. - 5 -1.11.2GOOSE开出.............................................................................................................. - 6 -1.11.3跳闸矩阵检查 ............................................................................................................ - 8 -1.11.4硬接点开入................................................................................................................ - 8 -1.11.5硬接点开出................................................................................................................ - 8 -1.12远方控制试验 .................................................................................................................... - 8 -1.12.1软压板远方投退试验 ................................................................................................ - 8 -1.12.2定值区远方切换 ........................................................................................................ - 9 -1.12.3定值远方修改 .......................................................................................................... - 10 -1.12.4远方复归.................................................................................................................. - 10 -1.13定值检验 .......................................................................................................................... - 10 -1.13.1变压器差动保护试验 .............................................................................................. - 10 -1.13.1.1比率差动.......................................................................................................... - 10 -1.13.1.1.1相电流差动启动值 ..................................................................................... - 10 -1.13.1.1.2高-中侧比率差动制动特性........................................................................ - 10 -1.13.1.1.3高-低侧比率差动制动特性........................................................................ - 11 -1.13.1.2差动速断保护试验.......................................................................................... - 11 -1.13.1.3二次谐波制动特性试验.................................................................................. - 11 -1.13.1.4五次谐波制动特性试验.................................................................................. - 11 -1.13.2高压侧相间后备保护试验 ...................................................................................... - 12 -1.13.2.1高压侧复压原件.............................................................................................. - 12 -1.13.2.2.1过流Ⅰ段第一时限 ..................................................................................... - 12 -1.13.2.2.2过流方向动作区 ......................................................................................... - 12 -1.13.2.2.3逻辑检查 ..................................................................................................... - 12 -1.13.2.3复压过流（无方向）...................................................................................... - 12 -1.13.2.3.1过流第一时限 ............................................................................................. - 12 -1.13.3高压侧接地后备保护试验 ...................................................................................... - 13 -1.13.3.1高压侧零序方向Ⅱ段...................................................................................... - 13 -1.13.3.1.1零序Ⅱ段第一时限 ..................................................................................... - 13 -1.13.3.2零序过流方向动作区...................................................................................... - 13 -1.13.3.3高压侧零序段（无方向）.............................................................................. - 13 -1.13.3.3.1零序过流第一时限 ..................................................................................... - 13 -1.13.3.3.2零序过流第二时限 ..................................................................................... - 13 -1.13.3.4高压侧间隙过流.............................................................................................. - 14 -1.13.3.4.1间隙过流第一时限 ..................................................................................... - 14 -1.13.3.5高压侧零序过电压.......................................................................................... - 14 -1.13.3.5.1零序过电压第一时限 ................................................................................. - 14 -1.13.3.6逻辑检查.......................................................................................................... - 14 -1.13.4高压侧其他后备保护 .............................................................................................. - 14 -1.13.4.1高压侧过负荷告警.......................................................................................... - 14 -1.13.5中压侧相间后备保护试验 ...................................................................................... - 14 -1.13.5.1中压侧复压原件.............................................................................................. - 14 -1.13.5.2复压方向过流.................................................................................................. - 15 -1.13.5.2.1过流Ⅰ段第一时限 ..................................................................................... - 15 -1.13.5.2.2过流Ⅰ段第二时限 ..................................................................................... - 15 -1.13.5.2.3过流方向动作区 ......................................................................................... - 15 -1.13.5.2.4逻辑检查 ..................................................................................................... - 15 -1.13.5.3复压过流（无方向）...................................................................................... - 15 -1.13.5.3.1过流第一时限 ............................................................................................. - 15 -1.13.5.3.2过流Ⅰ段第二时限 ..................................................................................... - 16 -1.13.6中压侧接地后备保护试验 ...................................................................................... - 16 -1.13.6.1中压侧方向零序Ⅰ段...................................................................................... - 16 -1.13.6.1.1零序Ⅰ段第一时限 ..................................................................................... - 16 -1.13.6.1.2零序Ⅰ段第二时限 ..................................................................................... - 16 -1.13.6.2中压侧方向零序Ⅱ段...................................................................................... - 16 -1.13.6.2.1零序Ⅱ段第一时限 ..................................................................................... - 16 -1.13.6.2.2零序Ⅱ段第二时限 ..................................................................................... - 17 -1.13.6.2.3零序Ⅱ段第三时限 ..................................................................................... - 17 -1.13.6.3零序过流方向动作区...................................................................................... - 17 -1.13.6.4中压侧间隙过流.............................................................................................. - 17 -1.13.6.4.1间隙过流第一时限 ..................................................................................... - 17 -1.13.6.5中压侧零序过电压.......................................................................................... - 17 -1.13.6.5.1零序过电压第一时限 ................................................................................. - 17 -1.13.6.6逻辑检查.......................................................................................................... - 18 -1.13.7.1中压侧过负荷保护试...................................................................................... - 18 -1.13.8低压侧后备保护 ...................................................................................................... - 18 -1.13.8.1低压侧复压元件.............................................................................................. - 18 -1.13.8.2复压过流（无方向）...................................................................................... - 18 -1.13.8.2.1过流Ⅰ段第一时限 ..................................................................................... - 18 -1.13.8.2.2过流Ⅰ段第二时限 ..................................................................................... - 18 -1.13.8.2.3过流Ⅰ段第三时限 ..................................................................................... - 19 -1.13.8.2.4过流Ⅱ段第一时限 ..................................................................................... - 19 -1.13.8.2.5过流Ⅱ段第二时限 ..................................................................................... - 19 -1.13.9低压侧其他后备保护 .............................................................................................. - 19 -1.13.9.1低压侧过负荷保护.......................................................................................... - 19 -1.14逻辑检查 .......................................................................................................................... - 20 -1.14.1正常逻辑检查 .......................................................................................................... - 20 -1.14.2SV检修位对保护逻辑影响 ......................................................... 错误！未定义书签。
PSU系列微机综合保护装置校验标准规范
PS690U系列微机综合保护装置校验规程一、总则1.1本检验规程适用于PS690U系列微机型保护的全部检验以及部分检验的内容。
1.2本检验规程需经设备维修部电气试验专业点检员编制，设备维修部检修专工、生产设备技术部责工审核后由生产厂长或总工批准后方可使用。
1.3检验前，工作负责人必须组织工作人员学习本规程，要求熟悉和理解本规程。
1.4保护设备主要参数：CT二次额定电流Ie：5A；交流电压：100V，50Hz；直流电压：220V。
1.5本装置检验周期为：全部检验：每6年进行1次；部分检验：每3年进行1次。
二、概述PS690U系列综合保护测控装置是国电南京自动化股份有限公司生产的，是一种集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。
本规程规定了PSM692U型电动机微机综合保护，PST692U型低压变压器微机综合保护，PSM691U型电动机微机差动保护，PST691U型低压变压器差动微机保护。
三、引用文件、标准3.1继电保护和电网安全自动装置现场工作保安规定3.2设备制造厂的使用说明书和技术说明书3.3电力系统继电保护及安全自动装置反事故措施要点3.4继电保护和自动装置技术规程GB/T 14285—20063.5微机继电保护装置运行管理规程DL/T 587—19963.6继电保护及电网安全自动装置检验规程DLT995-20063.7电力系统继电保护及安全自动装置运行评价规程DL/T 623—19973.8火力发电厂、变电所二次接线设计技术规定NDGJ 8-89四、试验设备及接线的基本要求4.1试验仪器应检验合格，其精度不低于0.5级。
4.2试验回路接线原则，应使加入保护装置的电气量与实际情况相符。
应具备对保护装置的整组试验的条件。
4.3试验设备：继电保护测试仪。
五、试验条件和要求注意事项5.1交、直流试验电源质量和接线方式等要求参照《继电保护及电网安全自动装置检验规程》有关规定执行。
psu执行标准
psu执行标准
PSU的执行标准主要包括以下内容：
1. 外观要求：外观应无明显缺陷，颜色和纹理应符合要求，表面应清洁，无明显划痕、污渍、凹陷、气泡等。
2. 尺寸要求：尺寸应符合规格书要求，长度、宽度和高度偏差应在允许范围内。
3. 性能要求：包括电气性能、机械性能和环境性能等。
电气性能如绝缘电阻、耐压、泄漏电流等应符合相关标准；机械性能如抗拉强度、弯曲强度、冲击强度等应满足使用要求；环境性能如耐温、耐湿、耐腐蚀等也应符合使用环境的要求。
4. 安全性要求：应符合相关国家和行业标准，如过载保护、短路保护、接地保护等。
5. 环保要求：应符合相关国家和地区的环保法规，如禁用有害物质、环保包装等。
6. 可靠性要求：应进行寿命测试、疲劳测试等可靠性试验，确保产品在正常使用条件下能够稳定运行。
7. 认证要求：产品应通过相关认证，如CE认证、UL认证等，以确保符合
相关标准和规定。
以上为通用要求，具体执行标准可能会因产品用途、规格型号等因素而有所不同。
如有疑问，可查阅具体产品的规格书或咨询专业技术人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PS690U系列微机综合保护装置校验规程一、总则1.1 本检验规程适用于PS690U系列微机型保护的全部检验以及部分检验的内容。
1.2本检验规程需经设备维修部电气试验专业点检员编制，设备维修部检修专工、生产设备技术部责工审核后由生产厂长或总工批准后方可使用。
1.3检验前，工作负责人必须组织工作人员学习本规程，要求熟悉和理解本规程。
1.4保护设备主要参数：CT二次额定电流Ie ：5A；交流电压：100V，50Hz；直流电压：220V。
1.5 本装置检验周期为：全部检验：每6年进行1次；部分检验：每3年进行1次。
二、概述PS690U系列综合保护测控装置是国电南京自动化股份有限公司生产的，是一种集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。
本规程规定了PSM692U 型电动机微机综合保护，PST692U型低压变压器微机综合保护，PSM691U型电动机微机差动保护，PST691U型低压变压器差动微机保护。
三、引用文件、标准3.1 继电保护和电网安全自动装置现场工作保安规定3.2设备制造厂的使用说明书和技术说明书3.3 电力系统继电保护及安全自动装置反事故措施要点3.4继电保护和自动装置技术规程GB/T 14285—20063.5微机继电保护装置运行管理规程DL/T 587—19963.6 继电保护及电网安全自动装置检验规程DLT995-20063.7 电力系统继电保护及安全自动装置运行评价规程DL/T 623—19973.8 火力发电厂、变电所二次接线设计技术规定NDGJ 8-89四、试验设备及接线的基本要求4.1 试验仪器应检验合格，其精度不低于0.5级。
4.2 试验回路接线原则，应使加入保护装置的电气量与实际情况相符。
应具备对保护装置的整组试验的条件。
4.3试验设备：继电保护测试仪。
五、试验条件和要求注意事项5.1交、直流试验电源质量和接线方式等要求参照《继电保护及电网安全自动装置检验规程》有关规定执行。
5.2 试验时如无特殊说明，所加直流电源均为额定值。
5.3 加入装置的的试验电压和电流均指从就地开关柜二次端子上加入。
5.4 试验前应检查屏柜及装置接线端子是否有螺丝松动。
5.5 试验中，一般不要插拨装置插件, 不触摸插件电路, 需插拨时, 必须关闭电源。
5.6 使用的试验仪器必须与屏柜可靠接地。
5.7 为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数据与整定值的误差要求<5%，保护逻辑符合设计要求。
5.8采样误差小于5％。
5.9装置电流，电压和极性不得接错，装置的外壳必须可靠接地。
（接地线导电截面≥2.5平方毫米），改变接线必须断电后进行，人工模拟动作试验时，各有关信号电流、电压不得超过说明书中所规定的值（大电流超时发热），以免损坏装置，动作测试试验时，因大电流输出时会延时达到额定值，因此建意应采用二次加电流法，即先加Irun=动作电流×0.9的运行电流几秒钟，然后再加动作电流Itest=动作电流×0.15（装置起动中保护试验时除外），必须严格按照规范试验，否则试验结果不可靠。
5.10在装置上插、拔任一模件之前，必须首先关断直流电源开关，以切除直流电源，决不允许带电插入，拔出模件，否则可能导致元件损坏。
试验时一般应遵循先加直流、后加交流的顺序，试验结束时应遵循先退交流、后退直流的顺序。
5.11在人体接触装置模件之前，应该带防静电设备，避免损坏装置。
六、保护装置试验前的准备6.1 在现场进行检验工作前，应认真了解被检验装置的一次设备情况及其相邻的一、二次设备情况，与运行设备关联部分的详细情况，据此制定在检验工作全过程中确保系统安全运行的技术措施。
6.2 应具备与实际状况一致的图纸、上次检验的记录、最新定值通知单、标准化作业指导书、合格的仪器仪表、备品备件、工具和连接导线等。
6.3. 对装置的整定试验，应按有关继电保护部门提供的定值通知单进行。
工作负责人应熟知定值通知单的内容，核对所给的定值是否齐全，所使用的电流、电压互感器的变比值是否与现场实际情况相符合。
6.4. 继电保护检验人员在运行设备上进行检验工作时，必须事先取得运行人员的同意，遵照电业安全工作相关规定履行工作许可手续，并在运行人员将装置的所有出口连片断开之后，才能进行检验工作。
七.回路检验7.1 在被保护设备的断路器、电流互感器以及电压回路与其他设备的回路完全断开后方可进行。
7.2 电流互感器二次回路检查7.2.1 检查电流互感器二次绕组所有二次接线的正确性及端子排引线螺钉压接的可靠性。
7.2.2 检查电流二次回路的接地点与接地状况，电流互感器的二次回路必须分别且只能有一点接地。
7.2.3 电压互感器二次回路检查。
7.2.3.1 检查电压互感器二次回路接线的正确性及端子排引线螺钉压接的可靠性。
八.二次回路绝缘检查在对二次回路进行绝缘检查前，必须确认被保护发变组设备的断路器、电流互感器全部停电，交流电压回路已与其他设备的回路断开，并与其他回路隔离完好后，才允许进行。
在进行绝缘测试时，应注意：（1）试验线连接要紧固。
（2）每进行一项绝缘试验后，须将试验回路对地放电。
8.1 定期检验时，在保护屏柜的端子排处将所有电流、电压、直流控制回路的端子的外部接线拆开，并将电压、电流回路的接地点拆开，用1000V兆欧表测量回路对地的绝缘电阻，其绝缘电阻应大于1MΩ。
8.2对使用触点输出的信号回路，用1000V兆欧表测量电缆每芯对地及对其他各芯间的绝缘电阻，其绝缘电阻应不小于1MΩ。
定期检验只测量芯线对地的绝缘电阻。
九.外观检查9.1应将保护屏柜上不参与正常运行的连片取下。
9.2定期检验的主要检查项目：(1) 检查装置内、外部是否清洁无积尘；清扫电路板及屏柜内端子排上的灰尘。
(2) 检查装置的小开关及按钮是否良好；显示屏是否清晰，文字清楚。
(3) 检查各插件印刷电路板是否有损伤或变形，连线是否连接好。
(4) 检查各插件上元件是否焊接良好，芯片是否插紧。
(5) 检查各插件上继电器是否固定好，有无松动。
(6) 检查装置横端子排螺丝是否拧紧，后板配线连接是否良好。
十.上电检查10.1打开装置电源，装置应能正常工作。
10.2检查并记录装置的硬件和软件版本号、校验码等信息。
10.3 校对时钟。
十一. 逆变电源检查11.1要求插入全部插件。
11.2直流电源缓慢上升时的自启动性能检验采用以下方法：合上装置逆变电源插件上的电源开关，试验直流电源由零缓慢上升至80%额定电压值，此时逆变电源插件面板上的电源指示灯应亮。
固定试验直流电源为80%额定电压值，拉合直流开关，逆变电源应可靠启动。
十二. 开关量输入回路检验12.1 全部检验时，仅对已投入使用的开关量输入回路依次加入激励量，观察装置的行为。
12.2部分检验时，可随装置的整组试验一并进行。
十三. 输出触点及输出信号检查13.1全部检验时，在装置屏柜端子排处，按照装置技术说明书规定的试验方法，依次观察装置已投入使用的输出触点及输出信号的通断状态。
13.2部分检验时，可随装置的整组试验一并进行。
十四.模数变换系统检验14.1各电流、电压输入的幅值和相位精度检验。
14.1.1全部检验时，可仅分别输入不同幅值的电流、电压量。
14.1.2部分检验时，可仅分别输入额定电流、电压量。
退掉屏上的出口压板, 从屏端子上每个电压电流回路依次加入电压电流。
按使用说明书方法进入装置菜单中的“保护状态”, 对照液晶显示值与加入值, 其值应该相等, 误差符合技术参数要求。
十五.PSM 692U电动机综合保护装置整定值的整定及检验（一）交流量精度试验1 保护量精度试验1.1 保护电压在装置背板的端子排XD1-1、XD1-2、XD1-3的交流电压输入端子分别输入57.7V额定电压（装置内采集的是线电压），在“测值显示”→“保护量显示”里查看保护电压的实时值显示，如果超过误差值，在“定值设置”→“保护精度系数”里可以通过修改精度系数，调整保护电压的数值大小。
1.2 保护电流在装置背板端子排XD1-5 (A相电流进)、XD1-6 （A相电流出）、XD1-7 （C相电流进）、XD1-8 （C相电流出）端子分别输入1、3、5A电流值，在“测值显示”→“保护量显示”里查看保护电流的实时值显示，如果超过误差值，在“定值设置”→“保护精度系数”里可以通过修改精度系数，调整保护电流的数值大小。
2 测量量精度试验2.1 测量电压在装置背板的端子排XD1-1、XD1-2、XD1-3的交流电压输入端子分别输入57.7V额定电压（装置内采集的是线电压），在“测值显示”→”测量量显示”里查看测量电压的实时值显示，如果超过误差值，在“定值设置”→“测量精度系数”里可以通过修改精度系数，调整测量电压的数值大小。
2.2 测量电流在装置背板端子排XD2-1 (A相电流进)、XD2-2 （A相电流出）、XD2-3 （C相电流进）、XD2-4 （C相电流出）端子分别输入1、3、5A电流值，在”测值显示”→”测量量显示”里查看测量电流的实时值显示，如果超过误差值，在“定值设置”→“测量精度系数”里可以通过修改精度系数，调整测量电流的数值大小。
2.3 有功功率、无功功率、功率因数、频率在“测值显示”→”测量量显示”里可以查看到有功功率P、无功功率Q、功率因数COSφ、频率F，在“定值设置”→“测量精度系数”里可以通过修改精度系数，调整有功功率、无功功率的数值大小。
（二）保护功能及试验方法2.1 电流速断保护异步电动机在启动过程中电流很大，通常能达到5～8倍额定电流(Ie)，启动时间能长达几十秒。
装置设两个速断定值，在起机过程中采用“启动中速断定值”，该值按躲过电动机启动电流整定，等电动机启动过程结束后，自动采用“启动后速断定值”，该值按电动机自启动电流和区外出口短路时电动机最大反馈电流考虑，取两个电流中的大者。
a)启动时间tst按躲过最长的启动时间整定，tst＞tst.max。
b)启动时的整定值Iop.h按躲过电动机启动电流Ist整定，即：当t≤tst时，Iop.h＝krel×Ist,，为躲过非周期分量的影响，krel取1.5,Ist为（6～8)Ie。
c)运行时的整定值Iop.l按躲过自启动电流和区外出口短路时电动机最大反馈短路整定，自启动电流的大小与备用电源自投的延时等因素有关，在厂用电源快切成功时，电动机几乎不存在自启动过程，因为转速还没有明显降低，只有在残压切换或同期捕捉切换时，电动机转速已明显降低，自启动电流会较大，按传统方法计算，自启动电流Iast=5Ie，Iop.l= krel×Iast×Ie =1.3×5×Ie =6.5Ie 。
