给排水管网系统设计任务书(A4)要点(20200629083214)
给水管网课程设计任务书
给水管网课程设计任务书一、任务背景和目标水是生命之源，给水管网的设计与建设对于保障城市居民生活用水安全和城市发展至关重要。
本课程设计旨在通过学生对给水管网的深入了解和实践操作，培养学生系统设计和解决工程问题的能力，为未来从事相关工作的学生提供实用技能。
二、任务内容和要求1.学生需要根据给定的设计参数和需求，进行给水管网的初步设计，包括管道布置、管径确定、阀门和消防设备的设置等。
2.学生需要使用管道流量计算公式和相关软件，进行管网的水力计算和水负荷分析。
3.学生需要进行管网的可靠性分析，包括管道强度计算和管道老化预测等。
4.学生需要利用CAD软件进行给水管网的平面布置和三维模型建立。
5.学生需要使用MATLAB或其他工具进行管网的优化设计，包括管道材料选择和管网结构调整等。
三、任务计划和进度安排本课程设计将分为以下几个阶段完成：1.第一周：学生将进行相关理论知识的学习和文献调研，了解给水管网的基本原理和设计方法。
2.第二周：学生将进行给水管网的初步设计，包括管道布置、管径确定等。
3.第三周：学生将进行给水管网的水力计算和水负荷分析。
4.第四周：学生将进行给水管网的可靠性分析和管道强度计算。
5.第五周：学生将利用CAD软件进行给水管网的平面布置和三维模型建立。
6.第六周：学生将使用MATLAB或其他工具进行给水管网的优化设计。
四、任务成果和评价标准1.每位学生需要提交一份完整的课程设计报告，包括设计过程、计算结果和分析结论等。
2.每位学生需要提交给水管网的CAD平面布置图和三维模型文件。
3.每位学生需要进行口头答辩，对课程设计进行讲解和回答问题。
4.任务成果将根据设计方案的合理性、计算结果的准确性和口头答辩的表现进行评价。
五、参考资料1.《给水管道设计手册》2.《城市水供排水与给排水工程》3.相关期刊论文和学术研究报告以上就是给水管网课程设计任务书的内容和要求，希望同学们能够认真理解任务要求，并按照任务计划和进度安排，完成一个优秀的设计方案和报告。
给排水管道设计任务书
给排水管道设计任务书为了保证建筑物内部的给排水系统的正常运行，给排水管道的设计至关重要。
一份完整的给排水管道设计任务书，能够为设计师提供明确的方向和目标，从而确保设计方案能够实现预期效果。
一、设计任务的描述给排水管道设计任务书的第一部分是设计任务的描述。
设计任务的描述应该清晰地说明本次设计的目标和需求，例如经济性、可靠性、安全性、易用性、可维护性等等。
在设计任务的描述部分中，还需要详细说明建筑物的基本情况，包括建筑物的类型、用途、规模、楼层、位置、形状、结构和材料等等，这些信息对于给排水管道的设计至关重要。
此外，还需要说明设计所遵循的标准、法规和规范，以及所应用的技术方案和材料。
二、设计要求的规定给排水管道设计任务书的第二部分是设计要求的规定。
设计要求的规定是对设计任务的具体要求进行具体规范和说明。
设计要求的规定应该包括详细的技术指标、参数和限值要求等，这些要求可以根据建筑物的不同特点，分为给水、排水两个部分进行规定。
在给水部分，设计要求的规定包括给水管道的材料、直径、压力、流量、水质等指标的规定。
在排水部分，设计要求的规定包括排水管道的材料、直径、坡度、流量、排放标准等指标的规定。
三、设计范围和内容给排水管道设计任务书的第三部分是设计范围和内容。
本部分需要详细说明设计的范围和内容，包括设计的主要管道系统、附属设备和构筑物等。
此外，还需要具体规定设计要涉及的技术难点和重点，以及设计方案的可行性和合理性评估等内容。
四、设计过程和方案的审核给排水管道设计任务书的第四部分是设计过程和方案的审核。
本部分需要明确设计师的职责和工作流程，以及设计方案的审核流程和审查标准。
在设计过程中，需要注意设计方案的可操作性和可维护性，以及与建筑物结构、安全、消防等方面的协调。
设计方案的审核应该涵盖方案的技术、经济、环保等方面，从而确保设计方案的科学性和可行性。
五、设计文件的编制给排水管道设计任务书的最后一部分是设计文件的编制。
08给水管网课设指导书和任务书

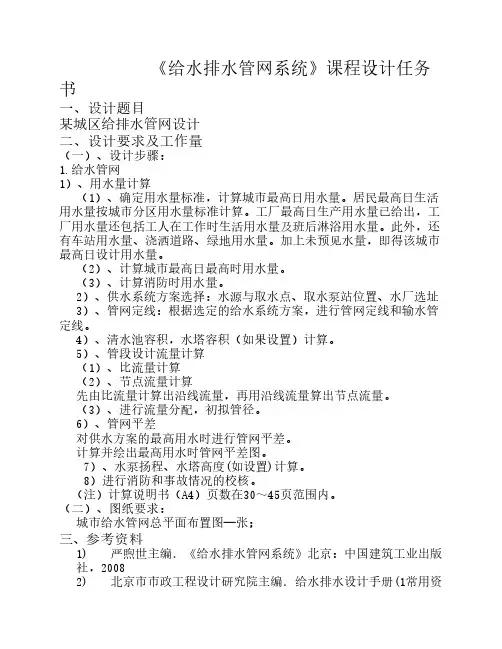

《给水排水管网系统》课程设计任务书一、设计题目某城区给排水管网设计二、设计要求及工作量（一）、设计步骤：1.给水管网1）、用水量计算（1）、确定用水量标准，计算城市最高日用水量。
居民最高日生活用水量按城市分区用水量标准计算。
工厂最高日生产用水量已给出，工厂用水量还包括工人在工作时生活用水量及班后淋浴用水量。
此外，还有车站用水量、浇洒道路、绿地用水量。
加上未预见水量，即得该城市最高日设计用水量。
（2）、计算城市最高日最高时用水量。
（3）、计算消防时用水量。
2）、供水系统方案选择：水源与取水点、取水泵站位置、水厂选址3）、管网定线：根据选定的给水系统方案，进行管网定线和输水管定线。
4）、清水池容积，水塔容积（如果设置）计算。
5）、管段设计流量计算（1）、比流量计算（2）、节点流量计算先由比流量计算出沿线流量，再用沿线流量算出节点流量。
（3）、进行流量分配，初拟管径。
6）、管网平差对供水方案的最高用水时进行管网平差。
计算并绘出最高用水时管网平差图。
7）、水泵扬程、水塔高度(如设置)计算。
8）进行消防和事故情况的校核。
（注）计算说明书（A4）页数在30～45页范围内。
（二）、图纸要求：城市给水管网总平面布置图—张；三、参考资料1) 严煦世主编．《给水排水管网系统》北京：中国建筑工业出版社，20082) 北京市市政工程设计研究院主编．给水排水设计手册(1常用资料，3常用设备，4城镇给水)，北京：中国建筑工业出版社，20043) 室外给水设计规范(GB50013-2006)4) 室外排水设计规范(GB50014-2006)，四、设计资料（1）城区总体规划图一张，（2）城区及人口情况：该城区为广东省某大城市的一个城区，位于珠江的下游。
设计人口数为15万。
城区生活用水的最小要求服务水头为40m。
（3）火车站污水量为320 m3/d，均匀排出。
（4）城区工业企业分布及用水量情况见表1。
表1.1工厂名称工人数生产用水量（m3/d）排入市政管网的最大生产污废水量（m3/d）用水时间高温车间一般车间A12026035003200全天均匀使用B80136250024008~24h均匀使用C9418730001500全天均匀使用D0150180016008~16h均匀使用E50145200018008~16h均匀使用备注水质与生活饮用水相同，水压无特殊要求。
给排水管道课程设计任务书与指导书
给排水管网系统课程设计任务书一、目的1、消化和巩固《给水排水管网系统》课程的基本理论和知识；2、初步学习将理论知识应用于实际工程的方法与过程，培养理论与实际相结合、分析和解决问题的能力。
3、训练CAD绘图与手绘图的能力。
二、任务根据所给原始资料，完成以下设计成果：1、给水管网规划设计图及设计计算说明书；2、污水管网和雨水管网规划设计图及设计计算说明书。
三、设计依据1、道路规划图1张；2、原始资料1套；3、有关设计规范、设计手册及设计标准。
四、设计文件编制1、设计计算说明书。
必须包括给水管网计算过程，计算图，三种工况的管网平差计算表；污水及雨水流量计算表，污水管网及雨水管网水力计算表。
2、给水、雨水及污水管网规划图，其中一张须为手绘。
3、某部分污水管或雨水管的剖面图。
五、要求1、根据进度安排，完成好各阶段设计计算内容，按时交出课程设计成果。
2、说明书应做到条理清楚，语言通顺，计算正确，书写工整（或打印），并装订成册。
3、CAD设计图做到比例恰当，内容完整，线条分明，图例规范。
给排水管网系统课程设计指导书一、原始资料1、地理位置福州经济技术开发区位于福建省闽江出海口的马尾，位于东经119°37’，北纬25°59’。
西距福州19公里，东至闽江口17公里，马尾港不仅是闽东南和闽江流域腹地的主要货物集散地，而且是目前全国唯一集国家级经济技术开发区、保税区、高科技园区和台商投资区于一体的开发区域。
快安延伸区于1993年1月经国务院批准成为福州开发区的首期延伸区。
它东接马尾旧镇、西至鼓山隧道、南临闽江、北靠快安山麓，与南台岛、长乐营隔江相望，开发面积5.6平方公里。
延伸区地势平坦，交通便捷，依山傍水，风景秀丽，辟有工业小区、高科技园区、第三产业开发区、旅游风景区和生活居住小区，是一个理想的多功能、综合性的投资新区。
2、自然条件1）规划区的范围规划区的范围是规划图（远期）所绘制的全部区域，总面积约为180.6ha，如果扣除福马路的面积，则实际规划区域面积约为166.6ha。
《给排水管道工程》设计任务书
给水排水管网课程设计任务书福建工程学院建筑环境与设备系给水排水教研室2012年12月《给排水管道课程设计》任务书《给排水管道系统》是给水排水工程专业的主要专业课程之一，《给排水管道课程设计》是配合《给水排水管道系统》课程理论教学完成后的实践性教学内容，是一个重要的实践性教学环节。
一、目的1、通过给排水管道系统课程设计，加深巩固学生对《给水排水管道系统》课程所学理论知识的理解，训练和培养学生应用所学理论知识解决实际问题的能力，培养学生刻苦求知的精神和严谨的治学态度。
2、通过课程设计，使学生掌握给排水管道工程设计的程序和步骤。
3、掌握给排水管网设计文本编写和设计图的表达方法。
4、培养学生独立完成给排水管网设计工作的能力，包括收集设计资料、查阅文献资料、综合分析问题和解决问题、工程制图、文字表达等方面的能力。
5、通过课程设计，使学生得到工程师的基本锻炼。
二．工程设计原始资料1、题目：建福市水源乡给水排水管网工程设计2、概况：（1）给水：①给水现状目前镇区没有统一给水，居民用水由井水、山涧水略加处理后供给，供给量小，其水量不能满足镇区用水量的要求，此外，镇区内给水管网不成系统，管径和管材都不能满足要求。
②规划用水单位镇区内规划以居住生活用地为主，用水量主要包括：居民生活用水量、工业用水量、公建用水量及市政用水量。
规划可根据远期镇区的发展状况、人民生活水平、工业的性质及水资源的情况，同时参考国家有关规范及相似城镇的用水标准，合理预测远期镇区用水量。
远期规划用水单位数如下：近期规划人口：9680人；远期规划人口：12800人③水源选择根据水利部门提供资料，本镇区上游西张水库（在规划范围之外，位于本镇的西北方向）流域集雨面积为约为10km2，水量充足，水质符合《地面水环境质量标准》（GB3838）二级标准，水库在水质及水量方面均能满足远期镇区供水的要求，故规划拟定以西张水库作为镇区供水水源。
供水方式采用统一，均由自来水厂统一供给。
给水管网课程设计任务书模板
给水管网课程设计任务书目录1、设计任务 (1)2、设计资料 (1)3、设计要求 (2)4、设计说明 (2)5、设计成果 (3)6、设计计算过程………………………………………………………7、管网平差……………………………………………………………8、确定二级泵站水泵扬程和流量……………………………………9、干管水力计算以及最高日最大时校核……………………………10、消防校核……………………………………………………………11、设计参考资料………………………………………………………12、心得…………………………………………………………………1、设计任务: 根据所给原始资料, 完成以下设计成果( 1) 用水量分析和总用水量设计计算;( 2) 给水管网的布置定线;( 3) 拟定水泵工作制度, 进行给水系统各组成部分的设计流量计算;( 4) 设计沿线流量、节点流量;( 5) 初步分配各管段流量, 并根据界限流量和其它用水要求确定各管段管径;( 6) 进行管网平差, 计算各管段水头损失, 并用计算程序校核;( 7) 选择控制点, 计算各节点自由水压和水压标高;( 8) 确定二级泵站水泵的扬程和流量( 按最高日最高时用水量计算) ;( 9) 进行消防校核( 若按最高日最高时确定的水泵扬程和管径不能满足要求, 需要说明应采取的技术措施) ;( 10) 绘制给水管网平面布置图、等水压线图;( 11) 编写给水管网课程设计说明书。
2、设计资料1、城市总平面图, 比例1:6000。
2、城市居住面积如总平面图。
近期规划人口密度520人/公顷。
给谁人口普及率100%。
3、居住区建筑为一、二、三、四、五层混合建筑。
4、居住区卫生设备情况: 室内有给排水设备和淋浴设备。
5、由城市给水管网供水的工厂为造纸厂, 生产能力为3T/d, ( 每T纸用水量为250m3) , 该厂按三班制工作每班人数300人, 每班淋浴人数25%,该厂建筑物耐火等级为三级。
给水管网设计任务书
给水管网课程设计任务书一、设计项目某市给水管网课程设计二、设计任务根据所给资料，应完成下列任务：1、进行输配水系统布置，包括确定输水管、干管网、调节水池（如果设置的话）的位置和管网主要附件布置；2、求管网、输水管、二级泵站的设计用水量与调节水池的容积；3、计算确定输水管和管网各管段管径；4、进行管网水力计算；5、确定二级泵站的设计扬程，如果有水塔，确定水塔的设计高度；6、确定二级泵站内水泵的型号与台数（包括备用泵），并说明泵站在各种用水情况下的调度情况；7、画出管网内4~6个复杂的节点详图。
三、设计资料1、某市规划平面图一张.2、某市规划资料.某市位于湖南的东部，濒临湘江。
近期规划年限为5年，人口数为8/9/10万，城区大部分房屋建筑控制在6层。
全市内只有两家用水量较大的工业企业，其用水量及其它情况详见表1。
表1 工业企业近期规划资料3、补充说明①对起点水压未知的管网,假定经济因素f=0.92，管线造价指数 为1.8。
②工业企业每小时耗用生产用水量相同。
铁路车站每天用水量为2000吨，按均匀用水考虑。
③不论设计年限内最高日用水量是多少，均假定其用水量变化如表2所示。
④城市生活污水和工业废水经适当处理后排入水体下游。
河流水量充足，能作给水水源，水厂位置如平面图所示。
⑤冰冻深度0.2米，地下水离地面3米。
⑥其它资料见平面图。
表2 最高日内小时用水量变化给水管网设计指导书一、目的和要求1、掌握给水管网设计的一般步骤、内容和方法，并提高设计计算、绘图能力，培养自己分析问题和解决问题的能力。
2、加深理解和巩固所学给水管网设计计算知识。
3、熟悉一些设计常用资料，并应用之。
4、培养自己刻苦钻研，严格细致，精益求精的精神，提高自学能力和独立工作能力。
二、设计前准备明确设计任务书要求，并做好设计计划，准备好必要的书籍、规范、设计手册及计算和绘图工具。
三、设计内容、步骤、方法1、进行输配水系统布置。
布置时要根据城镇地形特点，发展情况决定是否设置水塔（或高位水池）以及水塔的位置，根据城镇规划并考虑经济性和供水可靠性的要求确定给水干管网的布置，根据输水的经济性和可靠性要求及其它情况，决定采用双管输水还是其它方式。
给排水管网系统设计任务书(A4)要点
给水排水管网系统课程设计说明书目录第一章给水排水管网系统课程设计任务书第二章管网布置与方案选择第三章最高日最高时用水量计算第四章比流量、沿线流量、节点流量计算第五章管网水力计算第六章管材、管件安装第七章排水设计第八章总结第一章给水排水管网课程设计任务书一、设计题目吉林省长春市A城给水排水管网工程设计二、设计目的通过给定城市给水排水管网设计，使学生了解给水排水管网的设计步骤和方法，掌握方案的选择，设计参数的确定，图纸的绘制，说明书的编写，为今后毕业设计和实际工程的设计打下基础。
三、设计依据根据吉长发建制1号文件同意吉林省长春市A城建设给水管网工程。
四、设计任务1. A城给水管网平面布置图一张2. A城给水管网结构图一张3. 设计说明书一份（3千-6千字）五、设计资料1.某城规划图一张（比例 1:10000 ，等高线间距1.0m）2.城市分区人口，房屋层数及建筑物标准3.居民用水每小时百分数4.使用城市管网的主要工厂资料甲厂：3600人，分3班生产，1/3工人在热车间工作，一般车间工人下班后，50%的工人洗澡，生产用水每天240m3，生产、生活用水均匀使用。
乙厂：1200人，1/2的工人在一般车间工作，分2班生产，生产用水每天3600m3，生产、生活用水均匀使用。
丙厂：1200人，都在热车间工作，分三班生产，每班人数相等，生产用水每天800m3 ，生产、生活用水均匀使用。
丁厂：1600人，分2班生产，一半的人在热车间工作，生活用水大小间隔使用，生产用水每天960m3，一般车间工人下班后均洗澡，生产、生活用水均匀使用。
5.浇洒道路和绿地用水长江以北每区每次100m3，一天两次，9:00-10:00,15:00-16:00；长江以南每区每次100m3，一天三次，9:00-10:00,15:00-16:00，18:00-19:00。
6.工人上班时间： 8:00-16:00,16:00-24:00，0:00-8:007.车站用水情况:每天用水量1200m3，5:00-6:00，6:00-7:00为全天用水量6%，19:00-20:00 ,20:00-21:00为全天用水量7%,其它小时均匀供水。
给排水管网设计说明书
给排水管网综合设计说明书参考目录第一篇给排水管网综合设计说明书第1章设计原始资料与设计任务第2章给排水管道设计2.1 设计方案比较2.1.1 给水系统的体制及选择2.1.2净水厂的位置选择2.1.3二级泵站供水方案设计2.2给水管道设计2.2.1管道定线2.2.2给水管道的水力计算2.2.3给水管道的管材、接口及附件第3章排水管道设计3.1 设计方案比选3.1.1 排水系统的体制及选择3.1.2 工业废水的处理与排放3.1.3 污水处理厂个数和厂址的选择3.1.4跌水井的设置原则3.1.5检查井的设置原则3.2 污水管道设计3.2.1 管道定线3.2.2 污水管道的水力计算3.2.3污水干管的敷设方式、管材、接口及管道衔接3.2.4 污水主干管主要工程量表3.3雨水管渠设计3.3.1 管渠定线3.3.2管渠水力计算3.3.3雨水管渠的敷设方式、管材及接口3.3.4 雨水管网主要工程量表第4章给水管道综合设计4.1 管网综合设计的原则4.2设计范围及内容4.3各管线现状4.4各管网布置方案、管道材料记主要设计参数4.5管线综合平面布置4.6管线综合断面布置第二篇管网设计计算书第1章给水管网计算1.1水量计算1.1.1规划人口计算1.1.2水量计算1.2二泵站供水及及清水池，调节水池容积计算1.2.1二级泵供水方案设计1.2.2．清水池，调节水池容量计算1.3管网水力计算1.3.1．确定管网计算情况1.3.2．根据每种计算情况确定水塔、小泵的供水量及每一管段的计算流量1.3.3. 管网水力计算1.3.4各工况下的管网校核1.3.4.1用水最高时的管网平差1.3.4.2校核消防时的流量和水压要求1.3.4.3校核事故时的流量和水压要求1.4确定二泵站扬程、调节水池最低水位标高及管网各节点的水压第2章排水管网计算2.1污水管网设计2.1.1生活污水设计流量计算2.1.2工厂生活污水及生产废水设计污水量计算2.1.3划分设计管段及计算设计流量2.1.4污水管道水力计算2.1.5其他，如污水管过江方法的选择和计算2.2雨水管网设计2.2.1 划分排水流域、管道定线、划分设计管段2.2.2计算各设计管段的汇水面积2.2.3雨水管道径流系数ψ2.2.4单位面积径流量2.2.5 雨水管道的水力计算结束语参考文献附录第一篇给排水管网综合设计说明书第一章设计原始资料与设计任务第二章给排水管道设计2.1 设计方案比较2.1.1 给水系统的体制及选择给水系统分为统一给水系统和分系统给水系统（包括分质给水系统、分区给水系统及多水源给水系统）。
给水排水管网系统课程设计说明书
给水排水管网系统课程设计说明书第一篇设计原始资料与任务第一部分给水排水管道工程课程设计指导书（给水部分）1、名称某市城北区给水管道的设计。
2、设计任务根据该市设计资料和平面图进行给水管网工程设计，包括：1、给水管道系统设计；2、调节构筑物设计。
3、基础资料（1）城市总体规划概况：某市近期规划人口为12万，其中城北区近期规划人口8万人，用水普及率预计100％，综合用水量标准采用300L/cap·d，城区大部分建筑在6层，屋内有给排水卫生设备和淋浴设备，区内有工业企业甲。
（2）城市用水情况：城市生活用水量变化情况如下表：（3）工业企业基本情况甲企业用水量（含工业企业职工生活用水和生产用水）为3000立方米/日，均匀使用，工业用水要求水压不小于24米，水质同生活饮用水：工厂房屋最大体积为5000立方米(厂房)，房屋耐火等级为三，生产品危险等级为乙。
（4）其他平面图见附图（按照A4版幅打印，比例尺为1：20000）。
4、设计内容（1）进行给水管网的布线，确定给水系统布置形式、给水管网布置形式、调节构筑物位置；（2）选择管材；（3）计算最高日用水量，二泵站、管网、输水管设计流量；（4）确定水塔的容积、设置高度：（5）计算管网各管道的管径；（6）计算管网各节点的水压标高、自由水头；（7）确定二泵站流量及扬程；（8）进行校核。
5、设计步骤（1）给水系统布置确定给水系统的给水方式，如统一给水、分系统给水，地表水给水、地下水给水，说明原因；确定给水管网的布置形式，如有水塔给水管网、无水塔给水管网，枝状给水管网、环状给水管网，说明原因；确定调节构筑物位置；确定一泵房、二泵房供水方式，如一级供水、二级供水，说明原因。
（2）给水管网布线包括干管及干管之间的联络管；根据平面布置图确定管线布置方向；按照布管原则进行：干管的延伸和二泵房输水到水塔、大用水户的水流方向一致，以水流方向为基准平行布置干管，以最短的距离到达用水户；干管间距500-800米，联络管间距800-1000米；枝状和环状相结合；单管和双管相结合；绘制给水管网定线草图（管线、节点、管长）。
给排水管道设计任务书
给排水管道设计任务书任务背景在城市建设与发展的过程中，给排水管道是城市基础设施的重要组成部分。
合理设计的给排水管道系统可以有效地保障城市居民的日常生活用水和排水功能，同时也对环境保护具有重要意义。
本文档旨在明确给排水管道设计的任务要求，为相关设计工作提供指导和依据。
任务目标本次给排水管道设计任务的主要目标是设计一个可靠、高效、安全的给排水管道系统，满足城市居民的日常生活用水和排水需求。
具体目标包括：1.设计合理的给水管道系统，确保水质清洁、供水稳定，并满足城市居民的用水量需求。
2.设计合理的污水管道系统，确保污水能够顺利排出，减少污水倒流和堵塞的风险。
3.考虑到城市的持续发展和冗余备份的需求，设计合理的给排水管道布置方案。
任务内容本次给排水管道设计任务的主要内容包括但不限于以下几个方面：1.给水管道设计：根据城市居民的用水量需求和建设区域的地理条件，设计合理的给水管道系统。
需要考虑供水管道的等级、材质、布置方案等因素。
–给水管道等级：根据供水需求分析和供水压力要求，确定不同区域的管道等级，并设计合适的管径。
–给水管道材质：根据地下水质量和供水需求，选择合适的管道材质，如钢管、铸铁管、塑料管等。
–给水管道布置方案：结合城市规划和建筑布局，确定给水管道的布置方案，考虑到工程施工的可行性和管道的可维修性。
2.污水管道设计：根据城市居民的污水排放量和建设区域的地理条件，设计合理的污水管道系统。
需要考虑污水管道的流量、坡度、堵塞风险等因素。
–污水管道流量计算：根据人口数量、生活用水量和污水排放标准，计算出污水管道的设计流量。
–污水管道坡度设计：确保污水能够顺利流动，避免污水堵塞和倒流的风险。
–污水管道布置方案：结合城市规划和建筑布局，确定污水管道的布置方案，考虑到工程施工的可行性和管道的可维修性。
3.给排水管道的冗余备份设计：考虑到城市的持续发展和管道故障的风险，需要设计合理的给排水管道冗余备份方案。
确保在单个管道发生故障时，能够及时切换到备份管道，不影响城市居民的日常生活需求。
“给水管网课程设计”任务书
“给水管网课程设计”任务书任务书一、任务概述本次任务旨在设计一门“给水管网课程”，培养相关领域的高素质人才。
该课程需要涵盖给水管网的基本概念、设计方法、工程实施和运行维护等多方面内容。
同时，还要注重实践与理论相结合，采用案例教学和现代技术手段，使学生能够在课程学习期间了解给水管网的发展现状，掌握相关工作技能，具备相关领域的研究能力和创新能力。
二、任务目标1、通过设计给水管网课程，提供给学生完整的给水管网知识体系，使学生能够熟练掌握给水管网的设计、施工、调试、运行和维护等基本技能。
2、推广现代化的课程教学方式和技术手段，采用声音、影像、网络等多媒体手段，提高学生的学习兴趣和参与度。
3、深入挖掘给水管网的发展现状和理论基础，结合实践案例，加强学生的实际操作能力和实际应用能力。
4、通过该课程的设计和推行，为本领域的人才培养提供有效的基础，服务于给水管网行业的发展，并推动本领域的科学研究和技术创新。
三、任务内容1、课程内容及知识点的设计课程内容应包括给水管网的基本概念、设计方法、施工技术、设备选型、工程实施、运行维护和管理等多个方面。
根据知识点的难易程度和知识点之间的联系关系，设置课堂、实验和现场实习等不同教学形式，增强学生的学习效果和应用能力。
2、教材和辅助材料的编写根据课程内容和知识点的设计，编写符合课程特点和需求的教材和辅助材料。
教材应具有系统性、全面性和实用性，辅助材料应覆盖实验和现场实习等多个方面，并体现现代教育技术的应用。
3、课程教学大纲的制定制定符合国家教育部门要求和本领域发展需求的课程教学大纲，明确课程的目的、内容、教学形式、考核方式等重要信息，为学生提供清晰准确的学习指南。
四、任务时间本次任务的实施时间约为6个月。
五、配合保障1、提供必要的资料、设备及技术支持；2、为设计者和策划人员提供足够的时间，确保任务的顺利完成；3、加强与有关单位和企事业单位之间的合作，为任务的实施提供支持。
六、任务成果1、一门完备的给水管网课程，涵盖给水管网的理论与实践、工程技术和现代化应用等多个方面。
给水排水管网系统课程设计任务书
《给水排水管网系统课程设计》任务书一、任务：根据所给原始资料，完成以下设计成果1、给水管网规划设计图及设计计算说明书；2、排水管网规划设计图及设计计算说明书。
二、给水管网规划设计要求1、设计计算说明书：包括以下内容（1）概况：说明该地区的地理位置，气象条件，地形，供水现状等等。
（2）用水量计算：确定用水量定额和最高日用水量，以及管网的设计流量。
（3）管网布置及水力计算：根据用户分布，合理布置管网形状，确定集中流量，计算比流量(按服务面积计)、沿线流量和节点流量；画出计算草图；再初步分配流量和按经济流速确定各管段的管径；进行平差计算，确定控制点,并把计算结果标示在计算草图上。
求出泵站扬程，并选择水泵型号。
（4）按消防时的流量和压力要求，进行管网校核计算，要求画出消防时计算草图。
2、给水管网平面布置图：包括以下六项内容（1）在各管段上注明计算结果；（2）布置消火栓和检修阀门：在各路口和重要建筑物附近必设消火栓，另在“说明”中写明：每120m 距离设置消火栓一个；设置检修阀门的数量和位置，应能保证在管网任一处发生事故时能使该处停水检修，并使停水影响范围控制在500m管长以内。
（3）各节点大样图；（4）管件材料一览表（含编号、名称、规格、单位、数量、备注等栏目）；（5）说明：尺寸单位，高程单位；管道埋深；防腐做法；管道施工注意事项等等；（6）图例：符合《给水排水制图标准》。
三、排水管网规划设计要求设计计算说明书包括以下内容1、概况：说明该地区的地理位置，气象条件，地形，排水现状等等。
2、污水管道系统的设计(1)管道定线：根据设计原则和污水厂位置，依次确定主干管、干管和支管的走向和位置。
(2)划分干管和支管的服务面积，进行编号并计算出面积的大小。
(3)确定干管和支管的检查井位置和编号，并计算设计管段长度和管渠总长度。
(4)列表计算各设计管段的设计流量：每一个设计管段的污水设计流量由三部分组成，即本段流量q1、转输流量q2和集中流量q3。
“给水管网课程设计”任务书
《给水管网课程设计任务书》一、设计原始资料1.城市总平面图一张，比例1：20000，等高线每隔一公尺一根。
2.给水水源位置见城市总平面图。
3.城市居住区面积约164公顷、人口密度400人/公顷，给水人口普及率为90%。
4.居住区建筑六层以下的混合建筑，不考虑耐火级别。
5.城市卫生设备情况，室内有给排水设备、但无淋浴设备。
6.由城市管网供水的工厂为造纸厂，生产能力为2吨/日（第吨纸耗水量为250m3），该厂按三班制工作，每班人数为300人，每班淋浴人数25%；该厂建筑物耐火等级为三级，厂房火灾危险性为丙级，建筑物体为2500 m3。
7.由城市管网供水的铁路车站用水量为480米3/日。
8.浇洒道路及绿地用水量考虑100米3/日。
9.工厂要求城市管网供水，对水压无特殊要求，个别生产车间压力不足，自行加压解决。
10.未预见水及管漏系数取k=1.2。
11.城市位于中国华南地区第一分区，土壤为砂质粘土，无地下水，冰冻深下加考虑。
二、设计任务及要求1．设计计算（1）计算各种用水量，编制城市逐时合并用水量图表。
（2）进行管网定线布置，确定水厂及水塔（或高位蓄水池）位置。
（3）拟定水泵工作制度，确定计算管网的几种情况，进行管网计算。
（4）决定水塔高度和二泵站扬程。
（5）计算管网各节点的自由水头。
2．编写设计计算说明书一份。
说明书内容包括：设计的原始资料和设计任务、各项设计与计算以及设计过程中的体会等。
说明书要求，计算正确，说理清楚，简明扼要，文字通顺，篇幅15页左右。
3．绘制下列设计图各一张城市给水管网平面布置图/干管剖面图/管网等水压线图以上三张图纸，给绘制完备后附在说明书后，装订成册上交定成绩。
《给水管网课程设计》指导书在城市与工业企业给水工程中，给水管网在整个工程总投资中占有很大比重，一般约为50—80%，因此给水管网设计的正确与否，不仅关系到供水安全，也直接影响到给水工程的造价。
进行给水管网设计的目的是使同学们正确掌握给水管网设计的步骤和方法，学会应用所学的理论、公式、标准、规范等来解决工程中的实际问题，从而培养同学独立工作能力。
给水管网课程设计任务书
给水管网课程设计任务书Task Book for Water Supply Pipe Network Curriculum DesignBackgroundWater supply pipe network is an essential part of urban infrastructure. It provides clean water to households, businesses, and public facilities. However, due to the aging of pipelines, inadequate maintenance, and insufficient investment, the water supply pipe network is facing multiple challenges, such as leaks, low pressure, and water quality issues, which seriously affect the quality of life and economic development of the city. Therefore, how to improve the operation and management of water supply pipe network has become an urgent issue that needs to be addressed.ObjectivesThe objective of this curriculum design is to help students understand the principles and methods of water supply pipe network design, operation, and maintenance. Specifically, students will be able to:1. Understand the basic concepts and components of water supply pipe network2. Understand the principles and methods of water supply pipe network design and optimization3. Master the techniques and tools for water supply pipe network operation and maintenance4. Analyze and solve practical problems in water supply pipe network managementScopeThis course is designed for students majoring in civil engineering, environmental engineering, and water resourceengineering. The course includes lectures, case studies, and field trips. The course will cover the following topics:1. Water quality requirements for water supply pipe network2. Pipe network layout and calculation3. Pipe material selection and corrosion control4. Pumping station design and operation5. Water supply pipe network maintenance and repair6. Water supply pipe network management and optimizationDeliverablesAt the end of this course, students are expected to deliver a design project that demonstrates their skills and understanding of water supply pipe network management. The design project should include the following deliverables:1. Project proposal, including objectives, scope, and methodology2. Design drawings and calculation results3. Cost estimates and feasibility analysis4. Operation and maintenance plans5. Project report, including background, design process, and discussionConstraintsThere are several constraints that need to be considered in this curriculum design:1. The course time is limited, and the curriculum should be designed to fit the allocated hours.2. The course should be designed to meet the requirements and expectations of the target audience.3. The course should be practical and relevant to the current water supply pipe network management challenges.4. The course should be feasible to implement with available resources, such as textbooks, case studies, and field trips.ConclusionThe water supply pipe network is an important infrastructure that affects the quality of life and economic development of the city. This curriculum design aims to provide students with the knowledge and skills to design, operate, and manage the water supply pipe network and solve practical problems in the field. The curriculum is designed to meet the objectives and scope while considering the constraints. The deliverables include the project proposal, design drawings and calculation results, cost estimates and feasibility analysis, operation and maintenance plans, and project report.。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给水排水管网系统课程设计说明书
目录
第一章给水排水管网系统课程设计任务书第二章管网布置与方案选择
第三章最高日最高时用水量计算
第四章比流量、沿线流量、节点流量计算第五章管网水力计算
第六章管材、管件安装
第七章排水设计
第八章总结
第一章给水排水管网课程设计任务书
一、设计题目
吉林省长春市A城给水排水管网工程设计
二、设计目的
通过给定城市给水排水管网设计，使学生了解给水排水管网的设计步骤和方法，掌握方案的选择，设计参数的确定，图纸的绘制，说明书的编写，为今后毕业设计和实际工程的设计打下基础。
三、设计依据
根据吉长发建制1号文件同意吉林省长春市A城建设给水管网工程。
四、设计任务
1. A城给水管网平面布置图一张
2. A城给水管网结构图一张
3. 设计说明书一份（3千-6千字）
五、设计资料
1. 某城规划图一张（比例1:10000 ，等高线间距1.0m）
2. 城市分区人口，房屋层数及建筑物标准
3. 居民用水每小时百分数
4. 使用城市管网的主要工厂资料
甲厂：3600人，分3班生产，1/3工人在热车间工作，一般车间工人下班后，50%勺工人洗澡，生产用水每天240用，生产、生活用水均匀使用。
乙厂：1200人，1/2的工人在一般车间工作，分2班生产，生产用水每天3600nm,生产、生活用水均匀使用。
丙厂：1200人，都在热车间工作，分三班生产，每班人数相等，生产用水每天800m3，生产、生活用水均匀使用。
丁厂：1600人，分2班生产，一半的人在热车间工作，生活用水大小间隔使用，生产用水每天960m3, —般车间工人下班后均洗澡，生产、生活用水均匀使用。
5. 浇洒道路和绿地用水
长江以北每区每次100m i, 一天两次，9:00-10:00,15:00-16:00 ;
长江以南每区每次100m i, 一天三次，9:00-10:00,15:00-16:00 , 18:00-19:00。
6. 工人上班时间：8:00-16:00,16:00-24:00 , 0:00-8:00
7. 车站用水情况：
每天用水量1200rn, 5:00-6:00 , 6:00-7:00 为全天用水量6%
19:00-20:00,20:00-21:00 为全天用水量7%其它小时均匀供水。
第二章管网布置与方案选择
根据水厂、水源、大型企业的位置、城市地形等因素，从技术、
经济和耗用能源、主要材料及允许的投资限额等全面衡量，确定了
两个方案，进行比较，选择最优方案如下图所示：
布置原则：
服从规划，考虑发展，留有余地。
技术上，安全可靠，均匀布置, 事故时影响最小。
经济上，少设短设，满足需要，越省越好
第三章最高日最高时用水量计算
一、居民生活用水
查得吉林省长春市居民生活最高日用水量为150~240L/cap • d, 其中一区、二区均取200L/cap • d。
一区为6万人，二区为4万人一区居民生活用水量：Q-1二业=2°°江60000=12000 m3/d
1000 1000
二区居民生活用水量：Q d-2^^ = 20^40000 =8000 m3/d
1000 1000
二、工业生产用水
由设计资料中各厂具体情况而定。
甲厂：生产用水量为240nVd Q d甲生产=240m/d
乙厂：生产用水量为3600n T/d Q d乙生产=3600 m3/d
丙厂：生产用水量为800m/d Q d丙生产=800 m3/d
丁厂：生产用水量为960 m3/d Q d 丁生产=960 m3/d
三、工业企业生活、淋浴用水量
职工生活用水：热车间取35 L/班•人，一般车间取25 L/班•人
职工淋浴用水：热车间取60 L/班•人，一般车间取40 L/班•人
1. 甲厂的生活、淋浴用水：
3 35 400 a..
Q d 甲热= =42m/d
1000
Q 甲一般=3 25 800 =60n T/d
1000
3 60 400 , 3 40 800 50% a
Q 甲淋浴= + =120 m/d
1000 1000
2. 乙厂的生活、淋浴用水：
Q d 乙一般=2 25 300 =15.04m i/d
1000
2 35 300 3..
Q 乙热= =20.96m/d
1000
2 60 300 2 40 300 3
Q乙淋浴二=60m/d
1000
3. 丙厂的生活、淋浴用水：
3 35 400 3加
Q d 丙热一=42m/d
1000
3 60 400 3
Q d丙淋浴一=72m/d
1000
4. 丁厂的生活、淋浴用水：
Q d 丁一般- 2 25 400 =20m/d
1000
Q 丁热一2 35 400 =28n T/d
1000
Q 丁淋浴一260 400 2 40 400 =80m/d
1000
四、浇洒道路和绿地用水
Q=100 nV次，每天浇两次，故：
一区：Q浇洒1=100 m3/ 次X 2 次=200nVd
二区：Q浇洒2=100nV 次X 2 次=200 m3/d
五、火车站用水量为1200mVd 详见附表：吉林省长春市A城最高日最高时水量计算表
第四章
比流量、沿线流量节点流量计算
、计算比流量
一区q si=(Q i-刀qj/ 刀L i=0.059 (L/s • m)
二区q s2=(Q2-刀q i)/ 刀L2=0.037 (L/s • m)
、计算沿线流量
q i=q s X L
最高日最高时水力计算表I
三、计算节点流量
q j=(1/2) xE q i
最高日最高时水力计算表H
详见吉林省长春市A城最咼日最咼时管网水力计算草图
第五章管网水力计算一、水力计算
根据节点流量进行流量初分配，然后进行平差：
（1）以经济流速确定管径；
（2）计算各环闭合差；
（3）计算校正流量；
（4）调整管段流量；
4—6 步（5）再计算闭合差，若小于0.5 ，计算结束，否则重复
h=1000i x L/1000 s q=h/q △ q=- △ h/（2 x 刀丨s q I ）
详见见水压计算草图及哈代—克罗斯法平差水力计算表
第六章管件安装
1. 连接方式
法兰连接、承插连接
2. 交插的管件
四通（十字管）
四承十字管
3. 转弯的管件
详见给水管网结构图和给水管网平面布置图
三通（丁字管） 三承丁字管
弯头 承插大小头 插承大小头
4. 改变接头形式的管件
|
|短管乙
——短管甲
第七章排水设计」、设计流量计算
1.街区面积
街区面积
2.布置形式如下图
人口密度
X 居民污水定额
q
A _ 24__3600
4. 计算本段生活污水流量
本段生活污水流量二比流量x 面积
5. 计算本段合计流量
本段合计流量二本段生活污水流量+转输流量
6. 计算沿线流量
沿线流量二
k z
x 本段合计流量
7. 计算管段设计流量
管段设计流量二沿线流量+集中流量
以上计算结果详见附表：污水管段设计流量计算表
3.计算比流量
比流量 (L / s hm 2
)
第八章小结
通过给水排水管网的课程设计，我对与给水的输送和分配和输送管道系统的理论、工程设计与管网的运行调度的工程技术等方面的知识有了进一步的了解。
这对我在以后的学习中有很大的帮助，使我对给水排水管网的管网规划与布置，用水量，排水量的计算及管网的水力计算和最优化设计理论及方法有了进一步的认识和了解。
在这次课程的设计和计算中，我了解到了要想设计合理的给排水管网, 需要严谨的计算，耐心的平差校核，结合课堂上所学到的理论知识，将其有机的运用到实际的设计中。
通过这次的给水排水管网课程设计，我充分领略到给水排水管网设计的严谨性及复杂性。
不仅仅要掌握设计的基本方法及理论知识，更重要的是在实际的运用中的设计步骤，及设计方法。
经过这次设计，我掌握了给水管网污水管网雨水管网的设计方法，了解了
设计给排水管网的步骤，并且熟练的运用excel 、word、Auto CAD 等工具。
老师在课堂上给予我细心且耐心的指导，让我学会了如何去解决问题，锻炼了不仅仅是学习方面，更多的是做一件事时的细心和耐心，这才使我能顺利地完成课程设计，甚至以后的每一个学习任务或工作任务。
这次课程设计让我受益匪浅，让我得到了锻炼。
