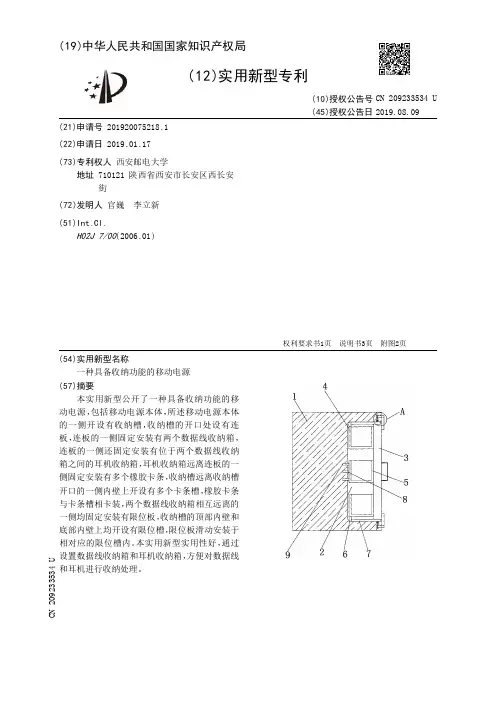

【CN209233534U】一种具备收纳功能的移动电源【专利】
实用新型内容 [0003] 本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具备收纳功 能的移动电源。 [0004] 为了实现上述目的，本实用新型采用了如下技术方案： [0005] 一种具备收纳功能的移动电源，包括移动电源本体，所述移动电源本体的一侧开 设有收纳槽，收纳槽的开口处设有连板，连板的一侧固定安装有两个数据线收纳箱，连板的 一侧还固定安装有位于两个数据线收纳箱之间的耳机收纳箱，耳机收纳箱远离连板的一侧 固定安装有多个橡胶卡条 ，收 纳槽远离收 纳槽开口的 一 侧内壁上开设有多个卡条槽 ，橡胶 卡条与卡条槽相卡装，两个数据线收纳箱相互远离的一侧均固定安装有限位板，收纳槽的 顶部内壁和底部内壁上均开设有限 位槽 ，限 位板滑动安装于相对应的限 位槽内 ，移动电 源 本体上开设有两个竖腔，竖腔的一侧内壁上开设有转孔，转孔内转动安装有转轴，转轴的外 侧固定安装有挡板 ，转轴的 外侧绕设有连接带 ，两个连接带 相互靠近的 一端均固定安装有 牵 引板 ，两个牵 引板 相互靠近的 一 侧均焊接有多个弹簧 ，位于同 一竖直 轴线上的 两个弹簧 相互靠近的一端分别焊接于两个竖腔相互靠近的一侧内壁上。 [0006] 优选的，所述连板的一侧与移动电源本体的一侧位于同一竖直直线上。 [0007] 优选的，所述卡条槽的侧壁上安装有密封圈，且橡胶卡条与相对应密封圈的内侧 滑动密封接触。 [0008] 优选的，所述连板远离耳机收纳箱的一侧固定安装有把手，且把手的外侧套设有 防滑套。 [0009] 优选的，两个挡板均与连板相接触。 [0010] 优选的，位于同一个竖腔内的弹簧的数量为三到五个，且位于同一个竖腔内的三 到五个弹簧等间距间隔设置。 [0011] 与现有技术相比，本实用新型的有益效果是：
( 19 )中华人民 共和国国家知识产权局

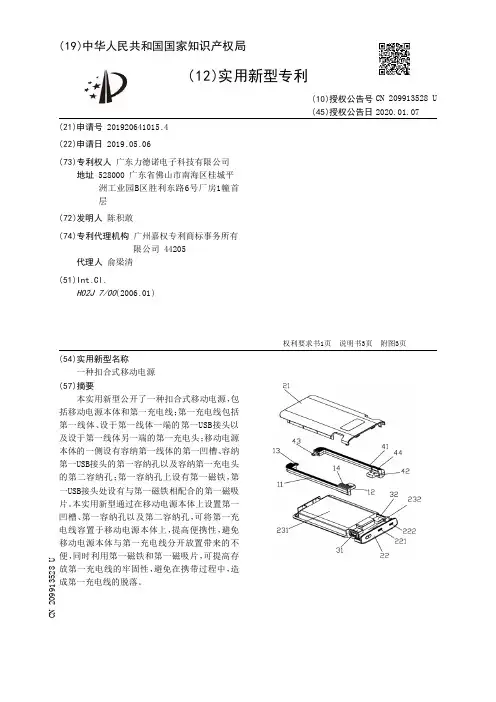

【CN209913528U】一种扣合式移动电源【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920641015.4(22)申请日 2019.05.06(73)专利权人 广东力德诺电子科技有限公司地址 528000 广东省佛山市南海区桂城平洲工业园B区胜利东路6号厂房1幢首层(72)发明人 陈积敢 (74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 俞梁清(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种扣合式移动电源(57)摘要本实用新型公开了一种扣合式移动电源，包括移动电源本体和第一充电线；第一充电线包括第一线体、设于第一线体一端的第一USB接头以及设于第一线体另一端的第一充电头；移动电源本体的一侧设有容纳第一线体的第一凹槽、容纳第一USB接头的第一容纳孔以及容纳第一充电头的第二容纳孔；第一容纳孔上设有第一磁铁，第一USB接头处设有与第一磁铁相配合的第一磁吸片。
本实用新型通过在移动电源本体上设置第一凹槽、第一容纳孔以及第二容纳孔，可将第一充电线容置于移动电源本体上，提高便携性，避免移动电源本体与第一充电线分开放置带来的不便，同时利用第一磁铁和第一磁吸片，可提高存放第一充电线的牢固性，避免在携带过程中，造成第一充电线的脱落。
权利要求书1页 说明书3页 附图3页CN 209913528 U 2020.01.07C N 209913528U权 利 要 求 书1/1页CN 209913528 U1.一种扣合式移动电源，其特征在于：包括移动电源本体和第一充电线；所述第一充电线包括第一线体(11)、设于第一线体(11)一端的第一USB接头(12)以及设于第一线体(11)另一端的第一充电头(13)；所述移动电源本体的一侧设有容纳第一线体(11)的第一凹槽(241)、容纳第一USB接头(12)的第一容纳孔(242)以及容纳第一充电头(13)的第二容纳孔(243)；所述第一容纳孔(242)上设有第一磁铁(31)，所述第一USB接头(12)处设有与第一磁铁(31)相配合的第一磁吸片；所述移动电源本体包括可相互扣合的上壳体(21)和下壳体(22)、以及设于下壳体(22)内部的主板。

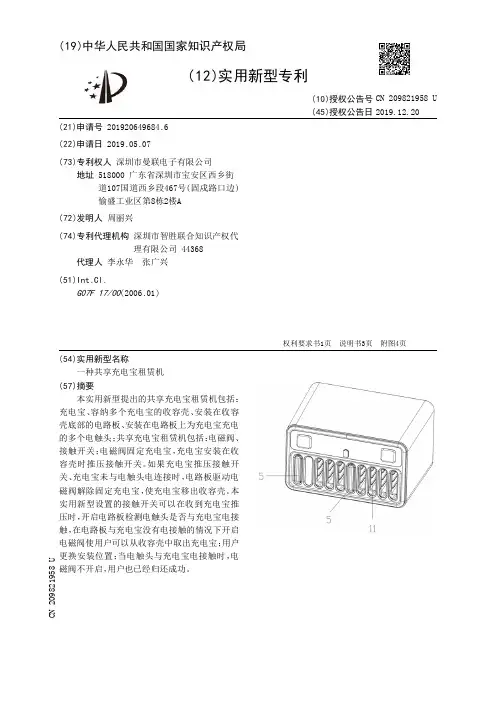

【CN209821958U】一种共享充电宝租赁机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920649684.6(22)申请日 2019.05.07(73)专利权人 深圳市曼联电子有限公司地址 518000 广东省深圳市宝安区西乡街道107国道西乡段467号(固戍路口边)愉盛工业区第8栋2楼A(72)发明人 周丽兴 (74)专利代理机构 深圳市智胜联合知识产权代理有限公司 44368代理人 李永华 张广兴(51)Int.Cl.G07F 17/00(2006.01)(54)实用新型名称一种共享充电宝租赁机(57)摘要本实用新型提出的共享充电宝租赁机包括：充电宝、容纳多个充电宝的收容壳、安装在收容壳底部的电路板、安装在电路板上为充电宝充电的多个电触头；共享充电宝租赁机包括：电磁阀、接触开关；电磁阀固定充电宝，充电宝安装在收容壳时推压接触开关。
如果充电宝推压接触开关、充电宝未与电触头电连接时，电路板驱动电磁阀解除固定充电宝，使充电宝移出收容壳。
本实用新型设置的接触开关可以在收到充电宝推压时，开启电路板检测电触头是否与充电宝电接触，在电路板与充电宝没有电接触的情况下开启电磁阀使用户可以从收容壳中取出充电宝；用户更换安装位置；当电触头与充电宝电接触时，电磁阀不开启，用户也已经归还成功。
权利要求书1页 说明书3页 附图4页CN 209821958 U 2019.12.20C N 209821958U权 利 要 求 书1/1页CN 209821958 U1.一种共享充电宝租赁机，包括：充电宝、容纳多个充电宝的收容壳、安装在收容壳底部的电路板、安装在所述电路板上与所述充电宝电连接而为充电宝充电的多个电触头；其特征在于：所述共享充电宝租赁机包括：与所述电路板电连接的电磁阀、安装在所述电路板上的接触开关；所述电磁阀包括定位件，所述充电宝包括定位槽，所述充电宝安装在所述收容壳内时，所述定位件卡入所述定位槽中固定所述充电宝，所述充电宝推压所述接触开关；所述充电宝推压所述接触开关、所述充电宝未与所述电触头电连接时，所述电路板驱动所述电磁阀将定位件由所述定位槽移出，所述充电宝移出所述收容壳。
【CN209805448U】具有数据线收纳功能的移动电源【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920611390.4(22)申请日 2019.04.28(73)专利权人 杨之涵地址 518131 广东省深圳市龙华新区民田路203号世纪春城6栋B座3单元205(72)发明人 杨之涵 (74)专利代理机构 深圳市中科创为专利代理有限公司 44384代理人 彭西洋 谢亮(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称具有数据线收纳功能的移动电源(57)摘要本实用新型涉及移动电源技术领域，公开了一种具有数据线收纳功能的移动电源，包括移动电源本体、外壳体以及数据线，移动电源本体设置在外壳体内部，外壳体的前端部设有一开口，外壳体的前端部和后端部沿宽度方向分别凹设有与数据线相适配的线槽，外壳体的两侧面沿长度方向分别凹设有与线槽相连通的供数据线两端插头容纳的第一开口槽和第二开口槽，且第二开口槽的深度大于第一开口槽的深度，数据线可卡设于线槽设置，且数据线两端插头可卡设于第二开口槽设置。
本实用新型的技术方案使得数据线能够得到很好的收纳固定在移动电源上，有效防止数据线丢失，而且结构紧凑，不占用空间，方便携带，散热效果好。
权利要求书1页 说明书3页 附图3页CN 209805448 U 2019.12.17C N 209805448U权 利 要 求 书1/1页CN 209805448 U1.一种具有数据线收纳功能的移动电源，其特征在于，包括移动电源本体、外壳体以及数据线，所述移动电源本体设置在所述外壳体内部，所述外壳体的前端部设有一开口，所述外壳体的前端部和后端部沿宽度方向分别凹设有与所述数据线相适配的线槽，所述外壳体的两侧面沿长度方向分别凹设有与所述线槽相连通的供所述数据线两端插头容纳的第一开口槽和第二开口槽，且所述第二开口槽的深度大于所述第一开口槽的深度，所述数据线可卡设于所述线槽设置，且所述数据线两端插头可卡设于所述第二开口槽设置。
【CN209419258U】一种PPS移动电源【专利】
发明内容 [0003] 本实用新型目的是针对上述问题，提供一种结构简单、可自由输入输出的PPS移动 电源。 [0004] 为了实现上述目的，本实用新型的技术方案是： [0005] 一种PPS移动电源，包括电芯，所述PPS移动电源还包括用于快速充电的第一路升 降压芯片、第二路升降压芯片、用于控制第一路升降压芯片和第二路升降压芯片的MCU控制 器、用于连接充电产品的第一Type C接口、第二Type C接口；电芯的电流输出端分别与第一 路升降压芯片、第二路升降压芯片的电流输入端连接，第一路升降压芯片、第二路升降压芯 片的电流输出端分别与MCU控制器、第一Type C接口、第二Type C接口的电流输入端连接， MCU控制器的信号输出端分别与第一路升降压芯片、第二路升降压芯片、第一Type C接口、 第二Type C接口的信号输入端连接。 [0006] 进一步的，所述PPS移动电源还包括锂电池保护电路，锂电池保护电路的电流输入 端与电 芯的电 流输出端连接 ，锂电 池保 护电 路的电 流输出端分 别与第一路升降 压芯片、第 二路升降压芯片的电流输入端连接。 [0007] 进一步的，所述PPS移动电源还包括电池充放电路，锂电池保护电路的电流输出端 与电 池充放电 路的电 流输入端连接 ，电 池充放电 路的电 流输出端分 别与第一路升降 压芯 片、第二路升降压芯片的电流输入端连接。 [0008] 与现有技术相比，本实用新型具有的优点和积极效果是： [0009] 本实用新型所提供的PPS移动电源采用MCU控制器同时控制两路升降压芯片的设 计，使得该移动电源具备双Type C接口 ，满足了人们对移动电源接口数量的需求；并且该 Type C接口均具有双向输入/输出功能，其可以相互交叉使用，即同时输入或者同时输出， 又或者一个输入另一个输出，皆互不影响，解决了移动电源双接口之间的输入/输出不兼容 的技术问题；另一方面，通过升降压芯片使得Type C接口可实现同时对电子产品快速充电 ， 解决了移动电源充电效率低，充电时间长的问题，满足了人们的使用需求。
【CN209821364U】移动电源快充快放测试装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920416953.4(22)申请日 2019.03.29(73)专利权人 昆山宣创电子有限公司地址 215000 江苏省苏州市昆山市周市镇长兴东路218号(72)发明人 程鹏旭 程绣雅 刘冰 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.G01R 31/40(2014.01)G01R 31/385(2019.01)G01R 31/01(2006.01)G01B 21/20(2006.01)(54)实用新型名称移动电源快充／快放测试装置(57)摘要本实用新型公开了移动电源快充/快放测试装置，属于电源测试技术领域，移动电源快充/快放测试装置，包括工作台，工作台的上端设置有输送轨道，工作台的上端设有工件存放区，工作台的一侧设置有负载检测柜、功能显示检测柜、输出电压检测柜和中控柜，负载检测柜连接功能显示检测柜，功能显示检测柜连接输出电压检测柜，输出电压检测柜连接中控柜，输送轨道的上侧设有多个拦板，工作台的上端开凿有多个放置槽，放置槽位于输送轨道的右侧，放置槽的内底面固定连接有固定轴，拦板的右下端开凿有内槽，本实用新型通过拦板阻拦移动电源的自动传递过程，可使移动电源不易发生检测项目遗漏的情况，保证检测过程的完整性，从而保证检测结果的准确性。
权利要求书1页 说明书4页 附图3页CN 209821364 U 2019.12.20C N 209821364U权 利 要 求 书1/1页CN 209821364 U1.移动电源快充/快放测试装置，包括工作台(1)，所述工作台(1)的上端设置有输送轨道(2)，所述工作台(1)的上端设有工件存放区(101)，所述工作台(1)的一侧设置有负载检测柜(3)、功能显示检测柜(4)、输出电压检测柜(5)和中控柜(6)，所述负载检测柜(3)连接功能显示检测柜(4)，所述功能显示检测柜(4)连接输出电压检测柜(5)，所述输出电压检测柜(5)连接中控柜(6)，其特征在于：所述输送轨道(2)的上侧设有多个拦板(7)，所述工作台(1)的上端开凿有多个放置槽(8)，所述放置槽(8)位于输送轨道(2)的右侧，所述放置槽(8)的内底面固定连接有固定轴(9)，所述拦板(7)的右下端开凿有内槽(10)，所述固定轴(9)位于内槽(10)的内部，所述工作台(1)的上端开凿有多个限位槽(11)，所述限位槽(11)位于输送轨道(2)的左侧，所述拦板(7)的左端位于限位槽(11)的内部。
【CN209833405U】一种移动式充电桩【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920624943.X(22)申请日 2019.04.30(73)专利权人 四川君之源科技有限公司地址 610000 四川省成都市高新区天府大道北段1700号9栋1单元16楼1633号(72)发明人 张君军 唐仁淋 (74)专利代理机构 成都顶峰专利事务所(普通合伙) 51224代理人 王霞(51)Int.Cl.B60L 53/31(2019.01)(54)实用新型名称一种移动式充电桩(57)摘要本实用新型属于新能源充电技术领域，公开了一种移动式充电桩，包括充电桩本体和轨道；所述充电桩本体在轨道内滑动；所述充电桩本体的底部设有垂直于地面的第一滚轮；所述第一滚轮和轨道的底面滚动接触；所述第一滚轮和充电桩本体之间设有水平转动的旋转件；所述充电桩本体通过复位件与旋转件连接；所述旋转件的两侧设有水平于垫片的第二滚轮；所述第二滚轮和轨道的侧壁滚动接触；所述充电桩本体的下部两侧设有用于使充电桩本体保持平衡的辅助滚轮。
本实用新型能够将充电桩移动至车辆充电口前，避免过度拉伸充电线造成充电线磨损。
权利要求书1页 说明书4页 附图2页CN 209833405 U 2019.12.24C N 209833405U权 利 要 求 书1/1页CN 209833405 U1.一种移动式充电桩，其特征在于，包括充电桩本体(100)和轨道(200)；所述充电桩本体(100)在轨道(200)内滑动；所述充电桩本体(100)的底部设有垂直于地面的第一滚轮(1)；所述第一滚轮(1)和轨道(200)的底面滚动接触；所述第一滚轮(1)和充电桩本体(100)之间设有在充电桩本体(100)的底部水平转动的旋转件(2)，所述充电桩本体(100)通过复位件与旋转件(2)连接；所述旋转件(2)的两侧设有水平于垫片的第二滚轮(3)；所述第二滚轮(3)和轨道(200)的侧壁滚动接触；所述充电桩本体(100)的下部两侧设有用于使充电桩本体(100)保持平衡的辅助滚轮(4)。
【CN209822700U】一种便携式电动座椅电源装置【专利】
电 源线芯体 ，所述电 源线芯体的 横截面为四 边形 ，所述电 源线芯体一对 侧边的 外 侧分 别设有两个第三安装槽 ，所述电 源线芯体 另一对侧边的 外 侧分 别设有两个第四安装槽 ，所 述电源线芯体由导热橡胶制成；
2
CN 209822700 U
权 利 要 求 书
2/2 页
散热盖，所述散热盖内部设有凹腔，所述散热盖的顶部为散热罩，所述散热罩由多个散 热片横纵 编织成蜂窝形状 制成 ，所述散热盖侧面上设置有卡柱 ，所述卡柱底部上设置有与 卡孔相匹配的卡舌；
盖体，所述盖体盖合在盒体上部周侧，所述盖体的形状与散热盖的形状相互匹配，所述 散热盖底部四角和盖体顶部四角对应设置有相互匹配的螺纹通孔，使用螺钉穿过对应设置 的螺纹通孔将盖体连接在散热盖底部。
权利要求书2页 说明书6页 附图5页
CN 209822700 U
CN 209822700 U
权 利 要 求 书
1/2 页
1 .一种便携式电动座椅电源装置，其特征在于，包括： 电 池容纳盒 ，所述电 池容纳盒内安装若干电 池 ，相邻电 池正负极朝向 相反、且相邻电 池 通过串联极片串联连接，所述电池容纳盒同一侧设有两个贯穿的电源线安装孔； 电 源线 ，所述电 源线由电 池正极连接电 源线 和电 池负极连接电 源线构成 ，所述电 池正 极连接电源线第一端与第一电池正极连接，所述电池负极连接电源线第一端与第二电池负 极连接，所述电池正极连接电源线和电池负极连接电源线第二端均从电源线安装孔穿出电 池容纳盒； 软 质插口 ，所述软质插口内设有安装槽 ，所述安装槽内壁安装有金属片 ； 所述电池正极连接电源线第二端与一个软质插口及其内的金属片连接，所述电池负极 连接电源线第二端与另一个软质插口及其内的金属片连接。 2 .根据权利要求1所述的一种便携式电动座椅电源装置，其特征在于，所述金属片为软 材质金属片。 3 .根据权利要求1所述的一种便携式电动座椅电源装置，其特征在于，所述电池容纳盒 内设有电池安装腔，所述电池安装腔内设有多个电池槽，所述电池安装腔内一端设有：正极 引出片、负极引出片、若干串联极片，该端若干串联极片相邻设置、且设置在正极引出片和 负极引出片之间；所述电池安装腔内另一端设有若干相邻设置的串联极片； 所述正极 引出片上设置正极接触点 ，所述负极 引出片上设置弹簧 ，所述串联极片上设 置正极接触点及弹簧 ，所述正极接触点 和弹簧均位于电 池槽两端、且每个电 池槽的 两端分 别设置一个正极接触点和一个弹簧； 所述正极接触点与电 池正极连接 ，所述弹簧与电 池负极连接 ，所述电 池正极连接电 源 线与第一电 池的 正极 引出片连接 ，所述电 池负极连接电 源线与第二电 池的 负极 引出片连 接。 4 .根据权利要求1所述的一种便携式电动座椅电源装置，其特征在于，所述电池容纳盒 包括： 盒体，所述盒体由内至外依次包括第一面层、芯层和第二面层，所述第一面层和第二面 层通过胶粘层夹装有芯层，所述芯层为蜂窝层，所述蜂窝层由外到内由第一蜂窝层、加强板 和第二蜂窝层构成 ，所述第二蜂窝层与第一蜂窝层形状相同 ，所述第二蜂窝层与第一蜂窝 层均与中间的加强板连接、且第二蜂窝层与第一蜂窝层沿着加强板对称设置； 所述盒体顶面上由外到内环设有第一安装槽和第二安装槽，所述第一安装槽内安装有 第一密封圈 ，所述第二安装槽内安装有第二密封圈 ，所述第二密封圈底部和第二安装槽底 面之间设置有吸水棉块。 5 .根据权利要求4所述的一种便携式电动座椅电源装置，其特征在于，所述第二蜂窝层 与第一蜂窝层均通过胶水与中间的加强板连接，所述第一安装槽和第二安装槽的纵截面均 呈倒梯形状，所述第一密封圈和第二密封圈顶面均呈锯齿状。 6 .根据权利要求4所述的一种便携式电动座椅电源装置，其特征在于，所述盒体外壁四 周角部设有倒圆角，所述盒体外壁四周的角部设置有与之形状相配的L形的缓冲垫，所述缓 冲垫包括橡胶缓冲垫本体和设置在橡胶缓冲垫本体内的缓冲弹簧。 7 .根据权利要求4所述的一种便携式电动座椅电源装置，其特征在于， 所述盒体侧面上设置有卡孔，所述电池容纳盒还包括盒盖，所述盒盖包括:
【CN209823448U】共享充电宝【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920462001.6(22)申请日 2019.04.08(73)专利权人 安徽未易智能科技有限公司地址 230000 安徽省合肥市高新区黄山路605号民创中心433室(72)发明人 常征 (74)专利代理机构 上海精晟知识产权代理有限公司 31253代理人 冯子玲(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称共享充电宝(57)摘要本实用新型公开了共享充电宝，涉及充电宝技术领域。
本实用新型包括充电宝本体、充电活动条和放电活动条，充电宝本体两相对表面分别设置有充电槽和放电槽，充电槽内固定有充电活动条，放电槽内固定有放电活动条，充电活动条与放电活动条均与充电宝本体电性连接，放电活动条内设置有若干线槽。
本实用新型通过设置充电活动条与放电活动条将充电宝充、放电接口隐藏在充电宝内部，通过扩展放电活动条内线槽的数量，能够设置不同的充电接口，增加充电宝对不同手机的适配程度。
权利要求书1页 说明书3页 附图4页CN 209823448 U 2019.12.20C N 209823448U权 利 要 求 书1/1页CN 209823448 U1.共享充电宝，包括充电宝本体(1)、充电活动条(2)和放电活动条(3)，其特征在于：所述充电活动条(2)与放电活动条(3)均与充电宝本体(1)相配合；所述充电宝本体(1)两相对表面设置有充电槽(101)和放电槽(102)；所述充电槽(101)内固定有充电活动条(2)；所述放电槽(102)内固定有放电活动条(3)；所述充电槽(101)周侧面设置有充电窗(103)和挡槽(105)，所述充电窗(103)与挡槽(105)设置在相对面；所述放电槽(102)周侧面设置有放电拨动孔(104)和滑槽(106)，所述放电拨动孔(104)与滑槽(106)设置在相对面；所述充电活动条(2)一表面设置有推孔(201)，所述推孔(201)与充电窗(103)相配合；所述充电活动条(2)与充电宝本体(1)电性连接；所述放电活动条(3)一表面设置有按钮(301)，所述按钮(301)与放电拨动孔(104)相配合；所述放电活动条(3)内设置有若干线槽(303)；所述线槽(303)内一端设置有挡板(304)，所述线槽(303)内另一端设置有收线发条(305)；所述放电活动条(3)一表面设置有滑轮(302)，所述滑轮(302)与滑槽(106)相配合。
【CN209822714U】一种模块化便携式移动电源【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920606606.8(22)申请日 2019.04.29(73)专利权人 杭州里德通信有限公司地址 310000 浙江省杭州市桐庐县桐庐经济开发区董家路188号(72)发明人 李云星 (74)专利代理机构 浙江杭知桥律师事务所33256代理人 王梨华 陈丽霞(51)Int.Cl.H01M 2/10(2006.01)H01M 10/0525(2010.01)(54)实用新型名称一种模块化便携式移动电源(57)摘要本实用新型涉及电源设备领域，公开一种模块化便携式移动电源，包括多个箱体(1)，每个箱体(1)底部都设有分布在四个角落的轮子(11)，每个箱体(1)的顶部都设有盖板(12)，盖板(12)与箱体(1)盖合；每个箱体(1)的后侧都设有固定座(13)，每个箱体(1)的前侧都设有带有卡槽的卡座(14)，相邻的箱体(1)固定连接；固定座(13)内固定有上下伸缩的拉杆(131)，箱体(1)的左侧或右侧设有散热罩(15)；箱体(1)内设有电池(2)，电池(2)上设有接口(211)，每两个相邻的电池(2)通过接口串联。
本实用新型电池组具有防水防尘功能，能实现家庭用储能，且机箱结构实现电源可以使用在多个场所，且转运方便。
权利要求书1页 说明书3页 附图2页CN 209822714 U 2019.12.20C N 209822714U权 利 要 求 书1/1页CN 209822714 U1.一种模块化便携式移动电源，包括多个箱体(1)，其特征在于：每个箱体(1)底部都设有分布在四个角落的轮子(11)，每个箱体(1)的顶部都设有盖板(12)，盖板(12)与箱体(1)盖合；每个箱体(1)的后侧都设有固定座(13)，固定座(13)与箱体(1)侧面的底部和顶部固定连接，每个箱体(1)的前侧都设有带有卡槽的卡座(14)，相邻箱体(1)的固定座(13)卡置在卡槽内，相邻的箱体(1)通过卡槽与固定座(13)的固定实现固定连接；固定座(13)内固定有上下伸缩的拉杆(131)，箱体(1)的左侧或右侧设有散热罩(15)；箱体(1)内设有电池(2)，电池(2)包括顶板(21)和侧板(22)，顶板(21)上设有接口(211)，每两个相邻的电池(2)通过接口串联。
【CN209823455U】一种具有双重散热结构的智能充电宝【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920584672.X(22)申请日 2019.04.26(73)专利权人 深圳市宏图物联科技有限公司地址 518000 广东省深圳市龙华区大浪街道同胜社区华荣路联建工业园厂房2号3层(72)发明人 郭小龙 项飞 吴海阳 (74)专利代理机构 深圳市海盛达知识产权代理事务所(普通合伙) 44540代理人 胡丽琴(51)Int.Cl.H02J 7/00(2006.01)H05K 7/20(2006.01)(54)实用新型名称一种具有双重散热结构的智能充电宝(57)摘要本实用新型公开了一种具有双重散热结构的智能充电宝，包括充电宝外壳、顶板组装机构和防水机构，所述充电宝外壳的内壁固定安装有滑轨，且滑轨的内部安装有滑块的一端，所述滑块的另一端一体化连接有电池组，所述充电宝外壳的左右两侧内部均开设有孔槽，且孔槽的内部贯穿有导热管，所述顶板组装机构位于充电宝外壳的上表面，所述充电宝外壳的下表面一体化设置有USB接口，所述防水机构位于充电宝外壳下表面边缘处。
该装置通过散热孔和导热管的双重散热措施，使得电池组产生的热量能够及时有效的排出，降低了温度对电池组的影响，从而延长了该装置的使用寿命，将防水板稳定的覆盖在充电宝外壳的下表面，可对USB接口进行防护。
权利要求书1页 说明书3页 附图1页CN 209823455 U 2019.12.20C N 209823455U权 利 要 求 书1/1页CN 209823455 U1.一种具有双重散热结构的智能充电宝，包括充电宝外壳(1)、顶板组装机构(7)和防水机构(14)，其特征在于：所述充电宝外壳(1)的内壁固定安装有滑轨(2)，且滑轨(2)的内部安装有滑块(3)的一端，所述滑块(3)的另一端一体化连接有电池组(4)，所述充电宝外壳(1)的左右两侧内部均开设有孔槽(5)，且孔槽(5)的内部贯穿有导热管(6)，所述顶板组装机构(7)位于充电宝外壳(1)的上表面，所述充电宝外壳(1)的下表面一体化设置有USB接口(13)，所述防水机构(14)位于充电宝外壳(1)下表面边缘处。
【CN209805451U】一种充电宝【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920649257.8(22)申请日 2019.05.07(73)专利权人 深圳沸石科技股份有限公司地址 518000 广东省深圳市龙华区大浪街道同胜社区华荣路龙富工业区6号1层-4层、9号1层-7层(72)发明人 汤付康 袁福坤 刘志红 (74)专利代理机构 广州市越秀区哲力专利商标事务所(普通合伙) 44288代理人 齐则琳 张雷(51)Int.Cl.H02J 7/00(2006.01)H05K 7/20(2006.01)(54)实用新型名称一种充电宝(57)摘要本实用新型公开一种充电宝，包括电源层、散热层和用于夹持固定移动终端的夹持层，所述电源层和夹持层分别设于所述散热层的两相对侧，所述电源层和/或所述夹持层上设有用于与待充电移动终端电性连接的充电连接结构。
本实用新型的有益效果在于：本实用新型提供的充电宝，通过在夹持层和电源层之间设置散热层，这样，在充电宝工作时，散热层可将正在充电的容易发热的移动终端与电源层隔开，可以起到隔热作用，且散热层可以将移动终端和电源层的热量及时吸收，使得移动终端和电源层可以及时散热，以免影响移动终端和充电宝的性能和寿命。
权利要求书1页 说明书4页 附图1页CN 209805451 U 2019.12.17C N 209805451U权 利 要 求 书1/1页CN 209805451 U1.一种充电宝，其特征在于，包括电源层、散热层和用于夹持固定移动终端的夹持层，所述电源层和夹持层分别设于所述散热层的两相对侧，所述电源层和/或所述夹持层上设有用于与待充电移动终端电性连接的充电连接结构。
2.根据权利要求1所述的充电宝，其特征在于，所述散热层内设有换热介质。
3.根据权利要求2所述的充电宝，其特征在于，所述换热介质为冷却液。
4.根据权利要求3所述的充电宝，其特征在于，所述冷却液为纯净水。
【CN209823462U】自带充电底座的移动电源【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920650489.5(22)申请日 2019.05.07(73)专利权人 深圳市奇洛普科技有限公司地址 518100 广东省深圳市龙岗区南湾街道荣丰包装工业园A栋501(72)发明人 严凯波 (74)专利代理机构 深圳市中知专利商标代理有限公司 44101代理人 檀林清(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称自带充电底座的移动电源(57)摘要本实用新型提供一种自带充电底座的移动电源，包括充电底座和移动电源；充电底座包括底座外壳和底座PCB板；底座外壳的顶面向下凹陷形成若干容置槽；底座PCB板上设有外接电源接口和若干排充电触针，充电触针穿过容置槽槽底的触针插孔内；移动电源包括壳体、电池、PCB主板、电源输出线；电池的底部电连接有电源PCB板，电源PCB板上电连接有充电触点；移动电源放置于容置槽，充电触针与充电触点形成电接触；电源输出线包括安装块、插接端和线体，安装块穿过壳体侧面的卡接孔、与PCB主板电连接，线体卡设于壳体侧面的线槽内，插接端可插拔地卡设于壳体侧面的插槽内。
本实用新型具有充电方便、便于收纳、适用性广、易于管理的特点。
权利要求书1页 说明书4页 附图7页CN 209823462 U 2019.12.20C N 209823462U权 利 要 求 书1/1页CN 209823462 U1.一种自带充电底座的移动电源，其特征在于：包括充电底座(100)和移动电源(200)；所述充电底座(100)包括底座外壳(10)和安装于所述底座外壳(10)腔体内的底座PCB板(20)；所述底座外壳(10)的顶面向下凹陷形成若干容置槽(111)；所述底座PCB板(20)上电连接有外接电源接口(22)和若干排充电触针(21)，所述充电触针(21)自下而上穿过开设于所述容置槽(111)槽底的触针插孔(112)内；所述移动电源(200)包括壳体(30)、安装于所述壳体(30)腔体内的电连接的电池(40)和PCB主板(50)、插置于所述壳体(30)侧面的电源输出线(60)；所述电池(40)的底部电连接有电源PCB板(41)，所述电源PCB板(41)上电连接设有充电触点；所述移动电源(200)放置于所述容置槽(111)，所述充电触针(21)穿过所述壳体(30)端面的触针穿孔(331)、与所述充电触点形成电接触；所述电源输出线(60)包括安装块(61)、插接端(63)和电连接于两者之间的线体(62)，所述安装块(61)穿过所述壳体(30)侧面的卡接孔(332)、与所述PCB主板(50)电连接，所述线体(62)卡设于所述壳体(30)侧面的线槽(333)内，所述插接端(63)可插拔地卡设于所述壳体(30)侧面的插槽(334)内。
【CN209844582U】便携式移动充电装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920641184.8(22)申请日 2019.05.07(73)专利权人 漳州万利达科技有限公司地址 363000 福建省漳州市南靖县靖城镇万利达工业区厂房一幢(72)发明人 李朝坤 (74)专利代理机构 厦门市新华专利商标代理有限公司 35203代理人 朱凌(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称便携式移动充电装置(57)摘要本实用新型公开了一种便携式移动充电装置，包括电池包盖板、电池包后壳、电池包底壳、PCB板、电芯、主机扣勾、皮带夹持机构；所述的电芯安装在电池包盖板与电池包后壳之间的容置腔内，电池包后壳的底部具有一个垂直向外凸起的底座，PCB板安装在电池包底壳扣与底座之间的空间内，固定在PCB板上的USB公头向上穿过底座伸入电池包后壳的设备容置腔内，皮带夹持机构安装在电池包后壳的背面，主机扣勾的下端铰接在电池包后壳的顶部。
由于本实用新型皮带夹持机构中的内皮带夹通过转盘扣勾与电池包后壳连接，内皮带夹可相对电池包后壳旋转，可直接悬挂在裤子腰带上，实现移动充电，提升了使用舒适感，具有使用方便的优点。
权利要求书1页 说明书3页 附图5页CN 209844582 U 2019.12.24C N 209844582U权 利 要 求 书1/1页CN 209844582 U1.一种便携式移动充电装置，其特征在于：包括电池包盖板、电池包后壳、电池包底壳、PCB板、电芯、主机扣勾、皮带夹持机构；所述的电池包盖板扣接在电池包后壳上，电芯安装在电池包盖板与电池包后壳之间的容置腔内，电池包后壳的底部具有一个垂直向外凸起的底座，电池包底壳扣接在底座上，PCB 板安装在电池包底壳扣与底座之间的空间内，固定在PCB 板上的USB公头向上穿过底座伸入电池包后壳的设备容置腔内，皮带夹持机构安装在电池包后壳的背面；所述的主机扣勾的下端铰接在电池包后壳的顶部，主机扣勾的自由端可摆向电池包后壳的设备容置腔并将电池扣接固定。
【CN209825453U】一种可充电钱包【专利】
实用新型内容 [0003] 本实用新型所要解决的技术问题在于针对上述现有技术中的不足，公开了一种可 充电钱包，其结构简单、实用，既可以收纳手机，又可以为手机充电 ，转接头的设计以及位置 能够避免长期使用导致线束折断。 [0004] 本实用新型解决其技术问题所采用的技术方案是：一种可充电钱包，包括USB充电 线、LED指示灯、USB充电 器、手机适配器、转接头、手机袋、充电 宝袋、卡片放置区 和钱卡袋 ， 所述充电宝袋右端与钱卡袋左端固定安装在一起，所述充电宝袋和钱卡袋可通过拉链结合 在一起形成封闭空间，所述转接头固定安装在充电宝袋和钱卡袋的结合处，所述USB充电线 一端与转接头连接且USB充电 线 另一端与USB充电 器连接 ，所述USB充电 器安装在手机适配 器上 ，所述手机袋缝 制在充电 宝袋的内 侧 ，所述卡片放置区缝 制在钱卡袋的内 侧 ，所述LED 指示灯安装在充电宝袋上的安装槽里，所述手机袋底部中部位置设有槽口。 [0005] 作为本实用新型的一种优选实施方式，所述转接头由本体、Micro USB充电输入接 口和USB充电输出接口组成，所述本体左端安装有Micro USB充电输入接口，所述本体右端 安装有USB充电 输出接口 ，所述USB充电 线一端安装在USB充电 输出接口上。 [0006] 作为本实用新型的一种优选实施方式，所述钱卡袋内设有分隔层。 [0007] 作为本实用新型的一种优选实施方式，所述充电宝袋和钱卡袋不局限为长方形， 还可以为正方形、圆形、心形和椭圆形。 [0008] 本实用新型转接头的结构以及位置，转接头位于充电宝袋和钱卡袋的结合处，即 位于可充电钱包的中间位置，转接头一端为USB用于给手机充电 ，转接头另一端为micro USB用于给钱包内集成的充电宝模块充电 ；转接头的设计以及位置能够避免长期使用线束 折断。 [0009] 本实用新型与现有技术相比具有以下优点：结构简单、实用，既可以收纳手机，又 可以为手机充电 ，转接头的设计以及位置能够避免长期使用导致线束折断。
移动电源[实用新型专利]
![移动电源[实用新型专利]](https://img.taocdn.com/s3/m/323c76bbf01dc281e43af0d5.png)
专利名称：移动电源
专利类型：实用新型专利
发明人：游永年
申请号：CN201922128540.9申请日：20191202
公开号：CN210780165U
公开日：
20200616
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种移动电源，该移动电源包括第一壳体、第二壳体以及固定件，所述第二壳体与所述第一壳体连接，所述第一壳体上开设有缺口，所述固定件盖设于所述缺口处，且所述固定件可拆卸地连接于所述第二壳体上，即通过设置可拆卸的固定件，以在不损坏移动电源的前提下，便于维修或更换充电线。
申请人：福建电桩一号信息科技有限公司
地址：350000 福建省南平市延平区李侗路184号(万联.蓝湾国际)1幢14层1404室
国籍：CN
代理机构：深圳市恒程创新知识产权代理有限公司
代理人：刘冰
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920509470.9
(22)申请日 2019.04.15
(73)专利权人 深圳罗马仕科技有限公司
地址 518000 广东省深圳市南山区高新区
北区松坪山齐民道3号宇阳大厦4楼南
(72)发明人 李博 邓伟
(74)专利代理机构 广州华进联合专利商标代理
有限公司 44224
代理人 周昭 张志刚
(51)Int.Cl.
H02J 7/00(2006.01)
H04R 1/10(2006.01)
(54)实用新型名称
移动电源
(57)摘要
本实用新型涉及一种移动电源，移动电源用
于对无线耳机充电时，可将装有无线耳机的充电
座装入充电仓内，并使充电座上的充电接口与插
接头对接，利用电芯的电能进行充电。
其中，插接
头与充电座的充电接口直接对接而不需要数据
线。
充电时，使支架组件处于锁紧状态，故推板固
定于充电仓内。
此时，推板保持稳定，而充电仓的
内壁也可对充电座起到限位作用，从而避免充电
过程中充电座发生晃动。
充电完成后，将支架组
件切换至打开状态。
此时，滑动支架组件便可使
推板将充电座推出充电仓外，以方便无线耳机取
出。
因此，上述移动电源对无线耳机的充电更方
便。
权利要求书1页 说明书5页 附图2页CN 209823451 U 2019.12.20
C N 209823451
U
权 利 要 求 书1/1页CN 209823451 U
1.一种移动电源，其特征在于，包括：
壳体，包括电池仓及充电仓，所述充电仓的开口位于所述壳体的外壁，且所述壳体内设置有锁扣；
电芯，收容并固定于所述电池仓内；及
支架组件，包括推板、锁杆及插接头，所述锁杆及所述插接头设置于所述推板上，且所述插接头与所述电芯电连接，所述支架组件收容于所述充电仓内，且所述插接头位于所述推板朝向所述充电仓开口的一端；
其中，所述支架组件具有所述锁杆与所述锁扣相卡持的锁紧状态及所述锁杆与所述锁扣分离的打开状态，且处于打开状态时，所述支架组件沿所述电池仓可滑动。
2.根据权利要求1所述的移动电源，其特征在于，所述壳体呈长条形，所述充电仓与所述电池仓同轴设置且首尾相连。
3.根据权利要求1所述的移动电源，其特征在于，所述插接头为Micro usb接口、Type-c 接口、lightning接口中任意一种。
4.根据权利要求1所述的移动电源，其特征在于，所述锁扣为按压式自锁锁扣。
5.根据权利要求1所述的移动电源，其特征在于，所述推板的边缘轮廓与所述充电仓的内壁轮廓相匹配。
6.根据权利要求1所述的移动电源，其特征在于，所述电池仓与所述充电仓之间设置有卡接座，所述锁扣卡持于所述卡接座上。
7.根据权利要求1所述的移动电源，其特征在于，所述壳体包括内壳，所述内壳为一端开口的中空筒状结构，以形成所述充电仓。
8.根据权利要求7所述的移动电源，其特征在于，所述内壳的底部开设有通孔，所述锁杆包括杆部及位于所述杆部末端的锁头，所述锁扣位于所述内壳外部，所述锁杆穿设于所述通孔，且所述锁头的外径大于所述通孔的孔径。
9.根据权利要求8所述的移动电源，其特征在于，所述支架组件还包括弹簧，所述弹簧套设于于所述锁杆并位于所述推板与所述内壳的底部之间，且当所述支架组件处于锁紧状态时，所述弹簧被压缩。
10.根据权利要求1所述的移动电源，其特征在于，所述锁杆为两个，且两个所述锁杆对称分布于所述推板上。
