UVLED曝光机详细资料
UVLED曝光机详细资料
待机功耗
逐点校正 光源输出稳定性 均匀度 均匀度调整 电力配备 照度可选配 光线侧蚀 发热产生红外线 线路解析度
<600W
有 优秀 85% 无需 220V/380V 20/40mw/m2 无 无 50u
>2500W
无 一般 85% 必须 380V 18-25/cm2 无 有 75u
>3KW
无 差 80% 必须 380V 25mwcm2 有 有 >100u 显影残留或过度曝光 红外线的热量会造成菲林缩胀变形，影响图 像转移品质 LED分模块
待机功耗
800W
均匀度 均匀度调整 技术及品质 电力配备 光线侧蚀 发热产生红外线
90% 无需 220V 无 无 可以定制380v 显影残留或过度曝光 红外线的热量会造成菲林缩胀变形，影响图像转移 品质
线路解析度
开启速度
50u
0.03S 待机2分钟，自动灭灯，点灯曝光即刻启动
换灯时间
轴流风机 产品详情：/channel/15167106
中国UV光源应用解决方案供应商
UVLED相对传统UV高压汞灯性能对比
4.1.UV LED VS UV汞灯
传统uv汞灯 节能
高耗电（例5KW） 含汞、镁、钾、钨等重 金属，有毒气体、卤元 素等
UV-LED灯
节能80%（例如0.89kw） 半导体发光元器件
备注
UV汞灯的耗电大约是 UVLED的5.6倍
备
注
1mg水银污染360吨水
浪费硅钢片资源
活性炭 易爆性
无（<0.6Kg）
无 冷光源
有（4-5Kg）
无 高温易爆
有(50-55Kg)
有（12Kg） 高温易爆 造成咽喉肿痛、胸闷咳嗽、引发 支气管炎和肺气肿；神经中毒，
uvled原理
uvled原理UVLED，全称紫外线发光二极管（Ultraviolet Light Emitting Diode），是一种能够产生紫外线辐射的半导体器件。
它基于发光二极管（LED）的原理，利用特殊材料和结构设计，将电能转化为紫外线能量。
在紫外线应用领域，UVLED具有许多优势，例如高效能、低能耗、长寿命、环保等特点。
UVLED的工作原理主要涉及到能带结构和材料的选择。
在UVLED 中，常用的材料包括氮化镓（GaN）和氮化铟（InN）。
这些材料具有较大的能隙，使得它们能够发射高能量的紫外线。
通过在材料中引入掺杂剂，可以改变材料的导电性质，实现电流的注入和载流子的复合，从而产生紫外线辐射。
UVLED的关键部件是P型和N型半导体材料之间的PN结。
当施加正向电压时，电子从N型区域进入P型区域，而空穴则从P型区域进入N型区域。
在PN结附近，电子和空穴会发生复合，释放出能量。
这些能量以光子的形式发射出来，形成紫外线辐射。
与传统紫外线灯相比，UVLED具有许多优点。
首先，它们具有更高的能量转换效率。
传统紫外线灯使用的是气体放电，能量转换效率较低。
而UVLED则可以将大部分电能转化为紫外线能量，减少了能量的浪费。
其次，UVLED具有更长的使用寿命。
传统紫外线灯的寿命较短，需要经常更换。
而UVLED的寿命可以达到几万小时，减少了维护和更换的频率。
此外，UVLED还具有较小的体积和较低的能耗，使其更加适合各种紫外线应用。
在实际应用中，UVLED有着广泛的用途。
首先，它在紫外线固化领域具有重要作用。
紫外线固化是一种将涂料、油墨等材料快速固化的技术。
传统的紫外线固化系统通常使用汞灯作为光源，而UVLED 则可以替代传统光源，具有更高的能效和更长的寿命。
其次，UVLED还可以用于污水处理、空气净化和杀菌消毒等领域。
紫外线具有较强的杀菌能力，可以有效地杀灭细菌和病毒，保证水和空气的安全。
此外，UVLED还可以用于紫外线检测、光敏材料研究等领域。
《UVLED曝光机》课件
2 UVLED曝光机市场的
前景
3 UVLED曝光机市场的
趋势分析
分析目前UVLED曝光机市 场的规模、竞争格局和发 展趋势，为业界提供参考。
探讨UVLED曝光机的市场 需求和潜在增长点，展望 未来市场的发展前景。
分析技术创新、工艺改进 以及市场需求变化等方面 的趋势，对市场进一步发 展进行预测。
总结
UVLED曝光机的优缺点
总结UVLED曝光机的优势和 局限，以及它在电路板制造 领域的作用。
UVLED曝光机的应用前 景
探讨UVLED曝光机在电子制 造等行业的应用前景，讨论 可能的发展方向。
UVLED曝光机的发展趋 势
分析UVLED曝光机技术、市 场和需求等方面的趋势，展 望未来发展的方向。
UVLED曝光机的工作流程
1
UVLED曝光机的准备工作
包括校准光源、调整曝光时间和选择合适的光刻步骤
包括加载板材、设置曝光参数、开始曝光等具体操作步骤，保证曝光过程的准确 性。
3
UVLED曝光机的注意事项
有关安全操作、曝光精度控制、保养维护等方面的注意事项，以确保设备的正常 运行。
UVLED曝光机的分类
根据曝光方式，UVLED曝光 机可分为接触式曝光机和非 接触式曝光机两大类，每种 曝光机都有其适用的场景。
UVLED曝光机的优势
1 与传统曝光机相比的优点
UVLED曝光机具有更小的体积、更高的曝光分辨率和更低的能耗，大大提升了曝光效率 和质量。
2 UVLED曝光机的应用场景
UVLED曝光机广泛应用于电子制造、半导体、光学、医疗等领域，满足高精度图案曝光 的需求。
UVLED曝光机的维护
UVLED曝光机的日常保养
包括清洁设备表面、更换滤波器、检查紫外光 源等常规保养措施，延长设备寿命。

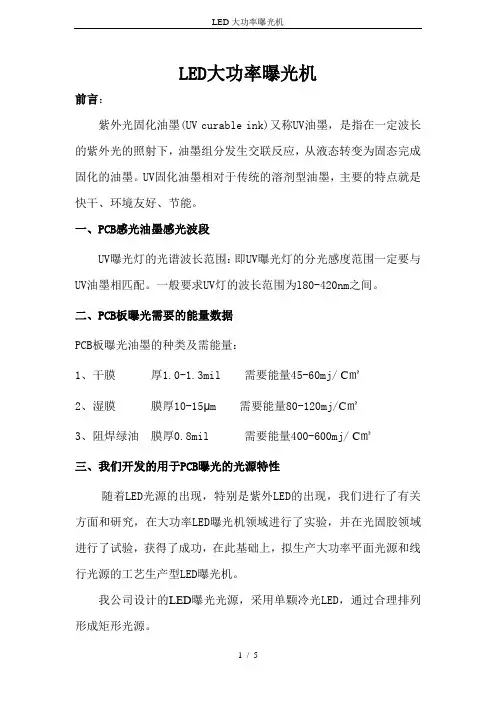

LED大功率曝光机
LED大功率曝光机前言：紫外光固化油墨(UV curable ink)又称UV油墨，是指在一定波长的紫外光的照射下，油墨组分发生交联反应，从液态转变为固态完成固化的油墨。
UV固化油墨相对于传统的溶剂型油墨，主要的特点就是快干、环境友好、节能。
一、PCB感光油墨感光波段UV曝光灯的光谱波长范围：即UV曝光灯的分光感度范围一定要与UV油墨相匹配。
一般要求UV灯的波长范围为l80-420nm之间。
二、PCB板曝光需要的能量数据PCB板曝光油墨的种类及需能量：1、干膜厚1.0-1.3mil 需要能量45-60mj/ C㎡2、湿膜膜厚10-15μm 需要能量80-120mj/C㎡3、阻焊绿油膜厚0.8mil 需要能量400-600mj/ C㎡三、我们开发的用于PCB曝光的光源特性随着LED光源的出现，特别是紫外LED的出现，我们进行了有关方面和研究，在大功率LED曝光机领域进行了实验，并在光固胶领域进行了试验，获得了成功，在此基础上，拟生产大功率平面光源和线行光源的工艺生产型LED曝光机。
我公司设计的LED曝光光源，采用单颗冷光LED，通过合理排列形成矩形光源。
通过数据分析在离光源5mm测量光的强度在2000mw/C㎡。
光能量=光的强度×时间四、曝光方式根据前面介绍的各种光固材料所需要的能量看，采用此种光源进行光固，在瞬间就能完成。
因此我们在设计LED曝光机的时候采用扫描式进行曝光。
LED光源离曝光框架与曝光框架平行，曝光框架匀速前进，进行曝光。
曝光框架运动的快慢取决于光固油墨需要光能量的多少。
曝光框架采用电机驱动，运行速度有变频器控制。
传统曝光机采用的是幅面照射方法，即灯源和曝光框架在曝光的时候是静止的。
五、与传统曝光机对比LED曝光机与传统曝光机对比1)灯源使用寿命上进行分析：传统曝光机采用高压汞灯，高压汞灯的使用寿命大约在800小时左右，而LED灯源寿命在30000-50000小时以上。
2)灯源的发光反应速度：传统金属卤素灯属于热阻性发光元件，在开启的过程中大约有5分钟的预热过程。
曝光机

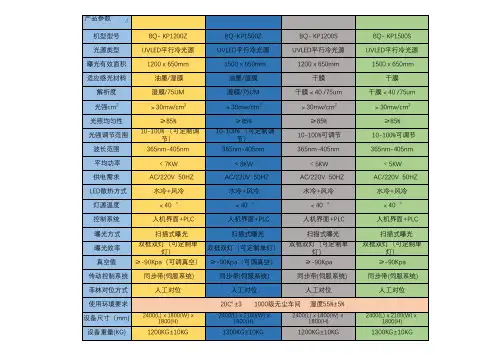

BQ- KP1200S UVLED平行冷光源 1200ⅹ650mm 干膜 干膜﹤40 /75um ﹥30mw/cm ≥85% 10-100%可调节 365nm-405nm ﹤5KW AC/220V Z
2
BQ- KP1500S UVLED平行冷光源 1500ⅹ650mm 干膜 干膜﹤40 /75um ﹥30mw/cm ≥85% 10-100%可调节 365nm-405nm ﹤5KW AC/220V 50HZ
1300KG±10KG
1200KG±10KG
1300KG±10KG
产品参数
⊿
机型型号 光源类型 曝光有效面积 适应感光材料 解析度 光强cm
2
BQ- KP1200Z UVLED平行冷光源 1200ⅹ650mm 油墨/湿膜 湿膜/75UM ﹥30mw/cm ≥85%
2
BQ-KP1500Z UVLED平行冷光源 1500ⅹ650mm 油墨/湿膜 湿膜/75UM ﹥30mw/cm ≥85%
2
光照均匀性
光强调节范围 10-100% （可定制调节）10-100% （可定制调节） 波长范围 平均功率 供电需求 LED散热方式 灯源温度 控制系统 曝光方式 曝光效率 真空值 传动控制系统 菲林对位方式 365nm-405nm ﹤7KW AC/220V 50HZ 水冷+风冷 ﹤40︒ 人机界面+PLC 扫描式曝光 365nm-405nm ﹤8KW AC/220V 50HZ 水冷+风冷 ﹤40︒ 人机界面+PLC 扫描式曝光
使用环境要求
20℃±3
1000级无尘车间
湿度55%±5%
2400(L)ⅹ2100(W)ⅹ1800(H) 2400(L)ⅹ1800(W)ⅹ1800(H) 2400(L)ⅹ2100(W)ⅹ1800(H) 设备尺寸（mm) 2400(L)ⅹ1800(W)ⅹ1800(H)

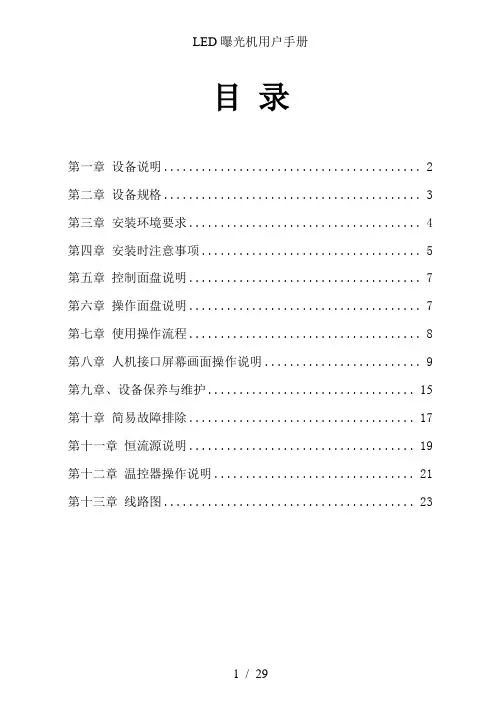

LED曝光机用户手册
目录第一章设备说明 (2)第二章设备规格 (3)第三章安装环境要求 (4)第四章安装时注意事项 (5)第五章控制面盘说明 (7)第六章操作面盘说明 (7)第七章使用操作流程 (8)第八章人机接口屏幕画面操作说明 (9)第九章、设备保养与维护 (15)第十章简易故障排除 (17)第十一章恒流源说明 (19)第十二章温控器操作说明 (21)第十三章线路图 (23)第一章设备说明1.1、设备用途：本机是为感光印刷电路板做曝光而设计的。
1.2、系统组成：曝光控制、光源、冷却、台面真空及电控系统。
1.3、曝光控制：采用人机界面配合PLC控制，采用数字化设定的操作方式达到更精确的能量控制。
1.4、光源系统：采用进口专用UVLED冷光源（面阵光源）。
1.5、冷却系统：光源冷却采用水冷式。
1.6、真空系统：采用Mylar膜对玻璃配合真空系统之強大吸力，达到紧密贴合之效果。
1.7、保护措施：异常信息警告及显示。
1.8、操作要求：使用本设备之前，请详细阅读本操作与维护手册。
第二章设备规格第三章安装环境要求设备安装前，其安装环境务必按以下要求规范：3.1、为方便设备将来保养及维护，安装设备时机器外围须距离墙面至少保持80cm。
3.2、环境温度要求：20℃±3℃。
3.3、环境湿度要求：50%-60%。
3.4、安装电力要求：AC220V±5% 、50Hz、100A 单相三线制。
必须接安全地线。
3.5、安装冷却水：15℃～20℃。
3.6、外形尺寸(L×W×H) ：2400mm×1750mm×1700mm3.7、设备重量：约1000KG3.8、因设备经过长途运输的震动影响，故安装设备前，请先确定设备的机械零件及螺丝、电气连接处及固定螺丝等，务必完好紧固的前提下，再上电运行。
第四章安装时注意事项设备安装时，请务必注意以下事项：4.1、设备应交专业技术人员（电气技术员）负责安装与开通。
UV LED专业知识
UV LED特点1. 冷光源，无热辐射，适用于热敏材料的粘接2. 即开机关，无需预热，照射强度可达8000mW/c㎡以上3. 外形小巧，使得设备能轻而易举的整合到全自动生产线和设备中4. UV LED无红外辐射、无有害气体产生，符合ROHS标准。
相对传统汞灯更安全、更环保5.寿命达20000小时以上，可大幅削减运行成本和维护工时6.连接线为耐弯曲电缆，随意安装在可动部，满足反复移动的需要3.UV LED面光源：光源为平面，光源面积可定制，应用较为普遍。
何谓UV 紫光？各波段紫光有何作用？UV紫光是波长比可见光短、比X射线长的电磁波，UV的含义就是Ultra Violet，紫光是可见光之中波长最短的光，一些波段的紫光常常被称为“黑光”，因为这些波段的光对人眼来说是不可见的。
从对人的健康和环境影响的角度来区分的话，可以把UV紫光按波长分为3个等级：1）UVA（315~400nm），也称为长波紫光或者“黑光”。
2）UVB（280~315nm），也称为中波紫光。
3）UVC（200~280nm），也称为短波紫光或者杀菌紫光。
太阳光中包含UV A、UVB、UVC三个波段的紫外光，但由于空气中臭氧层的吸收，达到地面的紫外光中99%是在UV A波段的。
UV LED 分类不同的应用领域需要不同尺寸的UV LED光源，一般可分为UV LED点光源、UV LED 线光源和UV LED面光源，就光强度而言，三者依次递减。
1.UV LED点光源：分为UV LED风扇式点光源和UV LED笔式点光源，光斑直径可分为3mm 4mm 6mm 8mm和12mm。
UV紫光用于皮肤治疗的效果可用于：牛皮癣、过敏症、湿疹、黄疸以及其他的皮肤病光线疗法是一种临床的用光来进行治疗的方法，在不同的光谱中，特别是UV光已经作为一种有效而普遍的光源来治疗一系列的疾病，包括：佝偻病、牛皮癣、过敏症、湿疹、黄疸等在光线疗法的过程中，病人的皮肤或者受损坏的部分根据实际情况用不同的波长紫光来照射，大部分的波长是在UV A（315nm~410nm）或者UVB(280nm~315nm)的范围,在使用过程中，UV光可以促进皮肤细胞的生物反应从而抑制细胞过快的生长并且杀死皮肤中的T细胞UV光辐射的好处之一是可以刺激维他命D的产生，维他命D在促进骨骼生长和钙、磷的吸收、免疫功能和血液细胞的组成方面有着非常重要的作用，维他命D是由于皮肤暴露在阳光下和太阳光中的紫光特别是UVB波段的紫光发生反应而产生的，人身体内的维他命D 可以通过事务或者UV光对皮肤的照射来获得。
uvled曝光机工作原理
uvled曝光机工作原理
《UVLED曝光机工作原理》
UVLED曝光机是一种用于印刷行业的设备，其主要工作原理是利用UVLED光源对印刷材料进行曝光，以固化印刷油墨或涂料。
UVLED曝光机通常包括曝光台和UVLED灯组成。
在工作时，印刷材料被置于曝光台上，然后UVLED灯被打开，发出紫外光。
这些紫外光穿过光阻膜或印版，将其暴露在光下。
光敏材料在受到紫外光照射后，会产生化学反应，使得印刷油墨或涂料的固化速度大大加快，从而实现快速固化的效果。
这种UVLED曝光机的工作原理具有诸多优势。
首先，UVLED灯的能耗低，寿命长，因此可以节约能源和维护成本。
其次，UVLED灯发出的紫外光波长短，能量高，对印刷材料的曝光效果更好，固化速度更快。
此外，UVLED光源不含汞等有害物质，对环境更加友好，符合绿色印刷的要求。
总的来说，UVLED曝光机通过利用UVLED灯源对印刷材料进行紫外光曝光，从而实现高效固化印刷油墨或涂料的工作原理，其独特优势也使其成为了印刷行业中备受青睐的设备之一。
紫外曝光机
0.1
0
300
350
400
45专用PMMA高透光材料，
透光率比目前世界范围内最好的高透光玻璃还要高7%。 这种材料的均匀性更好，内部没有微小的气泡或杂质， 避免因玻璃材料内部微小气泡造成的紫外光折射，也 避免了因杂质产生的曝光不良。
PMMA 延展性更好，意味着EL400可以曝光薄至 0.5mm的线路板。同时减少因抽真空或误操作引起玻 璃碎裂的可能。
Design Comes True
紫外曝光机
LED精密曝光机EL400
光源
LED精密曝光机EL400使用LED紫外线光源模组， 由于光谱窄，杂波很少，曝光过程中材料表面的温度 几乎不会上升，胶片不会因受热而变形，使得曝光图 形尺寸相当精确。
相应光谱能力
1
0.9
0.8
0.7
0.6
0.5
0.4
0.3
0.2
30 EasyProcessing-UVExposureEquipment
技术参数 最小解析线宽度 最小解析线间距 最大曝光幅面 产能 抽真空 光源 透光材料 波长
EL400 25 μm 25 μm 300 mm x 400 mm 30 PNL/h ≤ 0.6 MPA 紫外LED PMMA 395 nm
UV Exposure Equipment 紫外曝光机
德中紫外曝光机，采用先进的线式扫描技术及进口光源，用于已覆有感光膜材料的单、双面PCB板曝光，也 适用于阻焊油墨铭牌、镂空件等产品的影像转移制程。
进口LED紫外光源，光谱窄，杂波少，热效应小 线光源扫描结构，保证出射光平行 进口高透光材料，透光率高，均匀性好 三种可选模块，适应不同应用需求
紫外双面曝光机EX300采用进口紫外灯管作为光 源，同时使用双面麦拉膜晒架，能够曝光细至 75 μm 的线路图形，能满足绝大多数线路板生产中曝光需求。 EX300具有专门设计的遮光结构，比普通紫外曝光机 更加安全。
UVE-A280 自动曝光机使用说明书
4.1 動作流程.......................................................................................................10 4.2 進料段........................................................................................................... 11 4.3 曝光室...........................................................................................................12 4.4 靶標對位系統...............................................................................................13 4.5 燈源及冷卻系統...........................................................................................14
6.保護及服務............................................................................................14
6.1 保養...............................................................................................................22 6.2 一般性預防保養及潤滑...............................................................................23 6.3 燈管更換步驟................................................................................................25 6.4 裝箱注意事項................................................................................................27
LED曝光机用户手册
目录第一章设备说明 (2)第二章设备规格 (3)第三章安装环境要求 (4)第四章安装时注意事项 (5)第五章控制面盘说明 (7)第六章操作面盘说明 (7)第七章使用操作流程 (8)第八章人机接口屏幕画面操作说明 (9)第九章、设备保养与维护 (15)第十章简易故障排除 (17)第十一章恒流源说明 (19)第十二章温控器操作说明 (21)第十三章线路图 (23)第一章设备说明1.1、设备用途：本机是为感光印刷电路板做曝光而设计的。
1.2、系统组成：曝光控制、光源、冷却、台面真空及电控系统。
1.3、曝光控制：采用人机界面配合PLC控制，采用数字化设定的操作方式达到更精确的能量控制。
1.4、光源系统：采用进口专用UVLED冷光源（面阵光源）。
1.5、冷却系统：光源冷却采用水冷式。
1.6、真空系统：采用Mylar膜对玻璃配合真空系统之強大吸力，达到紧密贴合之效果。
1.7、保护措施：异常信息警告及显示。
1.8、操作要求：使用本设备之前，请详细阅读本操作与维护手册。
第二章设备规格型号LED-1200A(B)名称LED手动大台面平行曝光机解析能力70/70um运行功率<5KW（双面曝光）LED 使用寿命约2年LED冷却方式水冷式能量均匀度>85%有效曝光面积1200mm × 650mm曝光时间湿膜约10s 阻焊 15s安装电力单相 AC220V±5% 50Hz 10KVA 冷却水15℃～20℃尺寸(L×W×H) 2400mm×1750mm×1700mm设备重量1000KG第三章安装环境要求设备安装前，其安装环境务必按以下要求规范：3.1、为方便设备将来保养及维护，安装设备时机器外围须距离墙面至少保持80cm。
3.2、环境温度要求：20℃±3℃。
3.3、环境湿度要求：50%-60%。
3.4、安装电力要求：AC220V±5% 、50Hz、100A 单相三线制。
基于UVLED光源的平行光曝光设备开发分析
基于UVLED光源的平行光曝光设备开发分析发布时间：2023-02-07T03:13:54.797Z 来源：《中国电业与能源》2022年9月17期作者：吴清清[导读] 本文主要研究紫外线平行光曝光设备，此类设备主要由光源组件和光源系统组成。
吴清清珠海紫翔电子科技有限公司 519060摘要：本文主要研究紫外线平行光曝光设备，此类设备主要由光源组件和光源系统组成。
在光源组件方面，主要由六个部分组成，六个部分相互配合才可发挥出自身作用。
其中涉及到的电路板需要安排在基座上，电路板上还需设置LED芯片，LED芯片中应该应用光学透镜。
但是在研究过程中，需要将光学透镜和LED芯片之间的距离结合实际需要进行调整处理，此时将上述组件和系统应用在平行光曝光设备中，可以让其自身能力高于传统光源。
由于传统设备自身损耗较大，并且后期维护的成本较高，主要形成此类特点的原因是自身组成部分问题，此类问题与现代节能环保需求不匹配，因此需要对其进行改进，从而达成绿色环保需要。
关键词：UVLED光源；平行光曝光设备；开发引言：UVLED光源的平行光曝光设备的开发是新一代环保紫外线光源，此类光源应用领域较为广泛，因此也成为了现代设备革命性的变化。
在UVLED光源的平行光曝光设备设计过程中，需要结合光学的特性进行分析，尽可能选择符合UVLED光源的系统，才可提高利用率，最终满足光照的均匀性，从而改变传统设备结构中的弊端，并且让其整体结构简化，此类设计元件可以达到直接安装的需求。
紫外线平光曝光设备中所选择的光源为高压球形汞灯，此类光源寿命比定义上的时间要少，主要是预热环节、生产过程中持续亮灯造成的灯泡消耗和电力能源的浪费，同时由于自身的特殊性，长期使用还会造成涂层方面的破坏。
为了控制热量问题还需安排冷却系统，此时整体能耗逐步加大，因此现已不符合当下社会节能减排发展需求，也具备一定局限性，所以需要对其进行创新。
一、UV-LED光源替代传统紫外线光源的优势和特点（一）优势UV-LED光源是一种紫外光LED二极管，此类设备波长最长可以达到450nm，表面所形成光源可以达到发光的需求，此时结合实际需要可以根据工艺要求发出连续、频繁启动/关闭紫外线的需求。
蓝谱里克—UVLED面光源照射机的介绍
UVLED面光源照射机的介绍对UV-LED点光源及高压水银灯而言， UV-LED面光源具有出光柔和、寿命长、节能、安全环保、照射面积广、光斑均匀等特点，LED式紫外线面光源主要用于大面积光固化，如微电子器件、LCD 、PCB、喷墨打印、手机表面处理等等，代替传统的大型高压汞灯，耗能更低，寿命更长，维护和使用成本大幅度降低。
UVLED面光源照射机的特性○传统LAMP方式，大功率光源散热面小，即使用大量散热器也无法快速导出热量，因此光衰变快。
led面光源同样功率散热面比UV LED点光源大几十倍，散热效果很好。
寿命可达到25000-30000个小时。
使用寿命不受开闭次数影响，采用电缆输出，相对比传统LAMP方式照射机，更换灯频繁，耗电功率高，还需紫外光纤输出，UVLED可以为您减少设备耗材成本，提供设备利用率○发光部件LED波峰为365nm,光谱分布为360nm到370nm,无红外光发出，所以被照射产品的表面没有温度的提升，而传统LAMP式紫外线照射机一般都会使被照射产品表面升高60-90度，使产品的定位发生位移，造成产品不良。
○众多LED发光点均匀分布，多组为紫外光照射优化设计的专业镜头组，照射均匀性好，边缘和中心的照射强度变化不超过3%，一致性极佳，这是汞灯无法比拟的○光输出稳定，光照更强、能量更高、均匀性更好，瞬间点亮，即刻达到100%功率紫外输出，最大照射强度可达1500mW/cm2○可根据用户的需要定制发光区域的形状、大小○ UVLED光源使用时无需灯管预热，不含有毒物质汞。
相比传统LAMP方式照射机功率消耗几百瓦，甚至上千瓦，使用时需预热约10多分钟，灯管还含有毒物质汞。
LED-UV面光源是替代传统光源技术的一种更安全、更环保的选择更符合节能环保的要求○UVLED控制器的体积约为传统LAMP方式照射机体积的1/8，使设备的安装更加简单，减少生产现场的场地占用面积。
照射头充分考虑精密生产的空间要求，使设备的安装更方便，另外小照头采用风扇散热设计，充分保障LED长时间照射的能量稳定及使用寿命UVLED面光源照射机光谱分布图UVLED能量衰减示意图UVLED面光源照射机的用途：◆大面积光固化◆手机外壳涂覆固化◆电线、光纤外涂层光固化涂料◆喷墨打印◆材料照射催化◆生物实验◆高档的家具UV漆固化。
UV
UV
近年来UV-LED固化技术不断发展，随之而来的是应用领域的不断增加。
作为节能、减排、降耗的新能源，UV-LED扩张的速度令人咂舌。
在线路板曝光领域传统汞灯一直都是牢牢地占据着统治地位，但UV-LED进入曝光领域后其统治地位从此开始朝不保夕。
详解UV-LED曝光机UV-LED曝光机是指通过开启灯光，将胶片或其他透明体上的图像信息转移到涂有感光物质的表面上的一种设备。
UV-LED曝光机使用的是以LED芯片为发光体的UV-LED紫外光源。
目前UV-LED曝光机设备在我国光电行业使用非常广泛，并且起到举足轻重的作用。
目前新型曝光机配置了UV-LED冷光源固化机的应用，同时拥有精密的双非球面石英透镜能够使光的平行半角小于2°线路解晰度可达50um/um（普通机为100um/um）。
而且无红外线热辐射避免了菲林胀缩效应，保证影像转移的高保真品质并且几乎没有任何光衰，这充分体现出了UV-LED光源在制造过程中有了更高的稳定性。
不仅提升了产品的合格率且不产生污性臭氧绿色环保，是目前PCB线路板生产中所用普通汞灯曝光机理想的替代产品。
UV-LED优越性具体体现在以下方面
冷光源，无菲林涨缩。
