4j32铁镍钴超因瓦合金材料研究报告
4J32等铁镍钴超因瓦合金
4J32 铁镍钴超因瓦合金编辑锁定2.4.1 4J32居里点Tc=220℃[1]。
4J29铁镍钴玻封合金化学成分4J29铁镍钴玻封合金的应用概况该合金是国际通用的典型的Fe-Ni-Co硬玻璃封接合金。
主要用于电真空元器件如发射管、振荡管、引燃管、磁控管、晶体管、密封插头、继电器、集成电路的引出线、底盘、外壳、支架等的玻璃封接。
在应用中应使选用的玻璃与合金的膨胀系数相匹配。
3.4J29铁镍钴玻封合金的特殊要求：根据使用温度严格检验其低温组织稳定性。
在加工过程中应进行适当的热处理，以保证材料具有良好的深冲引伸性能。
当使用锻材时应严格检验其气密性。
金属材料难题找深圳华镍特种合金（4000 -888 -075）。
华镍专注解决用户产品在高温，高腐蚀，高蠕变，高强度，高硬度，高耐磨及耐高温耐腐蚀的毛细管等综合复杂工况环境中的金属材料问题4J36低膨胀铁镍合金4J36是一种具有超低膨胀系数的特殊的低膨胀铁镍合金。
其中对碳、锰成分的控制非常重要。
冷变形能降低热膨胀系数，在特定温度范围内的热处理能使热膨胀系数稳定化。
在室温干燥空气中4J36具有抗腐蚀性。
在其他恶劣环境中，如潮湿空气中，有可能会发生腐蚀（生锈）。
中文名4j36 外文名Fe-Ni36，UNSK93600特性: 很好的塑性和韧性应用领域液化气的生产、贮存和运输居里温度230 ℃4J36概述4J36具有以下特性●在-250℃和+200℃之间具有极低的热膨胀系数●很好的塑性和韧性4J36应用领域4J36应用于需要极低膨胀系数的环境中。
典型应用如下：●液化气的生产、贮存和运输●工作温度低于+200℃以下的测量和控制仪器，如温度调节装置●金属和其他材料间的螺旋连接器衬套●双金属和温控双金属●膜式框架●荫罩●航空工业的CRP 部件回火模具●低于-200℃的人造卫星和导弹电子控制单元框架●激光控制装置电磁镜头中的辅助电子管4J36 相近牌号Fe-Ni36（法国）、W. Nr.1.3912、Ni36（德国）、X1NiCrMoCu、N 25-20-7(英国）4J36、UNSK93600恒温器合金、UNSK93601压力容器板材(美国）4J36 化学成份[1]：镍Ni铬Cr铁Fe碳C锰Mn硅Si钴Co磷P硫S最小值350.30最大值370.2余量0.030.600.20.50.020.014J36 物理性能4J36 密度：ρ=8.1g/cm34J36 熔化温度范围1430℃, 居里温度: 230 ℃,4J36比热515J/Kg4J36 焊接4J36可以采用所有焊接工艺进行焊接，包括钨电极焊、金属电弧焊、等离子焊、氩弧焊、手工电弧焊等。
铁镍钴实验报告
铁镍钴实验报告铁镍钴实验报告引言：铁镍钴是一种重要的金属合金，具有广泛的应用领域。
本实验旨在研究铁镍钴合金的物理和化学性质，探索其在材料科学中的潜力。
实验目的：1. 研究铁镍钴合金的晶体结构和相变规律；2. 分析铁镍钴合金的力学性能和磁性质；3. 探索铁镍钴合金在材料科学中的应用前景。
实验方法：1. 实验材料：纯度高的铁、镍和钴；2. 实验仪器：X射线衍射仪、扫描电子显微镜、万能材料测试机、霍尔效应测量仪等；3. 实验步骤：首先，按照一定比例混合铁、镍和钴，制备铁镍钴合金试样。
然后，利用X射线衍射仪测量其晶体结构和相变温度。
接着，使用扫描电子显微镜观察合金的表面形貌。
最后，通过万能材料测试机测试合金的力学性能和霍尔效应测量仪测量其磁性质。
实验结果：1. 晶体结构和相变规律：经X射线衍射仪测量，发现铁镍钴合金具有面心立方结构，并且在一定温度范围内发生相变。
相变温度与合金成分的比例有关，不同比例的合金具有不同的相变温度。
2. 表面形貌：通过扫描电子显微镜观察，发现铁镍钴合金的表面呈现出均匀的晶粒分布和细腻的纹理，表面光洁度较高。
3. 力学性能：通过万能材料测试机测试，发现铁镍钴合金具有良好的强度和韧性，适用于制造高强度结构材料。
4. 磁性质：通过霍尔效应测量仪测试，发现铁镍钴合金具有较强的磁性，可应用于磁性材料和磁存储器件。
讨论与应用：1. 铁镍钴合金的晶体结构和相变规律研究为合金的制备和改性提供了理论基础，可应用于材料工程领域。
2. 铁镍钴合金的力学性能和磁性质使其成为制造高强度结构材料和磁性材料的理想选择。
3. 铁镍钴合金还具有良好的耐腐蚀性和高温稳定性，可应用于航空航天、汽车制造和能源领域等。
结论：本实验通过研究铁镍钴合金的物理和化学性质，深入探索了其在材料科学中的潜力。
铁镍钴合金具有良好的晶体结构、力学性能和磁性质，可广泛应用于多个领域。
进一步的研究和开发将有助于推动铁镍钴合金的应用和创新。

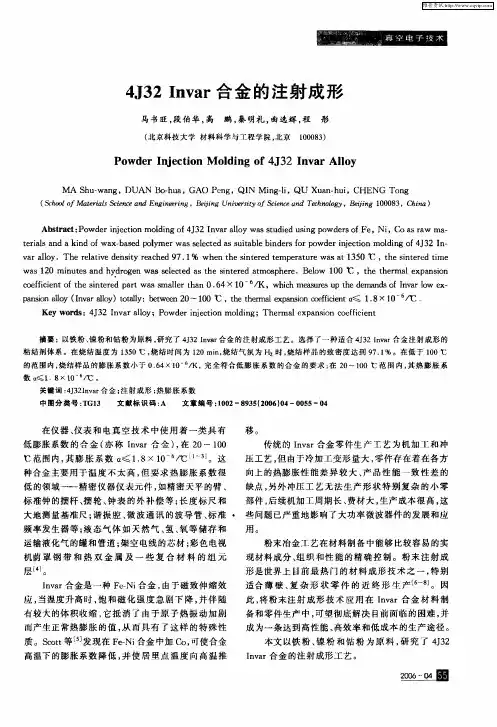

4J32 Invar合金的注射成形
ｗａ ２ ｎ ｔｓａ ｄｈ ｄ ｏ ｅ Ｓｓｌｃｅ ｓｔ ｅ ｓ ｔｒ ｄ ａｍｏ ｐ ｅｅ ｓ１ ０ ｍｉｕｅ ｎ ｙ ｒ ｇ ｎ ＷＳ ｅｅｔ ｄ ａ ｈ ｉ ｅｅ ｔ ｓ ｈ ｒ ．Ｂｅｏ １ ０℃ ．ｔ ｅ ｔ ｅｍａ ｘ ａ ｓ ｎ ｎ ｌｗ ０ ｈ ｈ ｒ ｌｅ ｐ ｎ ｉ ｏ
Ａｂ ｔａ ｔ Ｐ ｗｄ ｒｉｊｃ ｉｎｍｏｄｎ ｆ４ ３ ｎ ａ ｌ ｙｗａ ｔ ｄｅ ｓｎ ｏ ｅｓｏ ， ，Ｃ ｓｒｗ — ｓｒ ｃ ： ｏ ｅ ｎｅ ｔ ｌｉｇｏ Ｊ ２ Ｉ ｖ ｒａｌ ｓｓｕ ｉｄｕ ｉｇ ｐ ｗｄ ｒ ｆ ｏ ｏ Ｆｅ Ｎｉ ｏａ ａ ｍａ ｔｒａｓａ ｄａｋｎ ｆｗａ ． ａｅ ｏｙ ｒｗａ ｅｅ ｔｄａ ｕｔｂｅｂｎ ｅｓｆ ｒｐ ｗｄ ｒｉｊｃｉｎ ｍｏｄｎ ｆ Ｊ ２ Ｉ ． ｅ ｉｌ ｎ ｉｄｏ ｘ． ｓ ｄｐ ｌｍｅ ｓｓｌｃ ｅ ｓｓ ｉ ｌ ｉｄ ｒ ｏ ｅ ｅ ｔ ｌｉｇｏ ３ ｎ． ｂ ａ ｏ ｎ ｏ ４
种合 金 主要用 于 温 度 不 太 高 ， 要 求 热 膨 胀 系 数 很 但
低 的领 域—— 精 密 仪器 仪 表元 件 ， 如精 密天 平 的臂 、
标 准钟 的摆 杆 、 轮 、 表 的外 补 偿 等 ； 度 标 尺 和 摆 钟 长
部件 ， 续机 加工 周 期长 、 材 大 ， 产 成本 很高 ， 后 费 生 这
维普资讯
４ ３ ｎ ａ 金 的 注射 成 形 Ｊ ２Ｉ ｖｒ合
马书 旺 ， 伯 华 ， 段 高 鹏 ， 明礼 ， 秦 曲选辉 ， 程 彤
（ 京科技大学 材 料科学 与工程学 院 ， 北 北京 １ ０ ８ ） ０ ０ ３
Ｐ ｗ ｅ ｎｅｔ ｎ Ｍｏｄｎ ｆ４ ３ ｎ ａ ｌｙ ｏ ｄ ｒＩｊｃｉ ｌｉｇｏ Ｊ ２Ｉ ｖ ｒＡｌ ｏ ｏ
镍合金材料项目可行性研究报告编写格式及参考(模板word)
镍合金材料项目可行性研究报告编制单位：北京中投信德国际信息咨询有限公司高级工程师：高建关于编撰镍合金材料项目可行性研究报告编写格式及参考（模板word ）（模版型）【立项 批地 融资 招商】核心提示：1、本报告为模板/范文形式，客户下载后，可根据报告内容说明，自行修改，补充上自己项目的数据内容，即可完成属于自己，高水准的一份可研报告，从此写报告不在求人。
2、客户可联系我公司，协助编写完成可研报告，可行性研究报告大纲（具体可跟据客户要求进行调整）编制单位：北京中投信德国际信息咨询有限公司专业撰写节能评估报告资金申请报告项目建议书商业计划书可行性研究报告目录第一章总论 (1)1.1项目概要 (1)1.1.1项目名称 (1)1.1.2项目建设单位 (1)1.1.3项目建设性质 (1)1.1.4项目建设地点 (1)1.1.5项目主管部门 (1)1.1.6项目投资规模 (2)1.1.7项目建设规模 (2)1.1.8项目资金来源 (3)1.1.9项目建设期限 (3)1.2项目建设单位介绍 (3)1.3编制依据 (3)1.4编制原则 (4)1.5研究范围 (5)1.6主要经济技术指标 (5)1.7综合评价 (6)第二章项目背景及必要性可行性分析 (7)2.1项目提出背景 (7)2.2本次建设项目发起缘由 (7)2.3项目建设必要性分析 (7)2.3.1促进我国镍合金材料产业快速发展的需要 (8)2.3.2加快当地高新技术产业发展的重要举措 (8)2.3.3满足我国的工业发展需求的需要 (8)2.3.4符合现行产业政策及清洁生产要求 (8)2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (9)2.3.6增加就业带动相关产业链发展的需要 (9)2.3.7促进项目建设地经济发展进程的的需要 (10)2.4项目可行性分析 (10)2.4.1政策可行性 (10)2.4.2市场可行性 (10)2.4.3技术可行性 (11)2.4.4管理可行性 (11)2.4.5财务可行性 (11)2.5镍合金材料项目发展概况 (12)2.5.1已进行的调查研究项目及其成果 (12)2.5.2试验试制工作情况 (12)2.5.3厂址初勘和初步测量工作情况 (13)2.5.4镍合金材料项目建议书的编制、提出及审批过程 (13)2.6分析结论 (13)第三章行业市场分析 (15)3.1市场调查 (15)3.1.1拟建项目产出物用途调查 (15)3.1.2产品现有生产能力调查 (15)3.1.3产品产量及销售量调查 (16)3.1.4替代产品调查 (16)3.1.5产品价格调查 (16)3.1.6国外市场调查 (17)3.2市场预测 (17)3.2.1国内市场需求预测 (17)3.2.2产品出口或进口替代分析 (18)3.2.3价格预测 (18)3.3市场推销战略 (18)3.3.1推销方式 (19)3.3.2推销措施 (19)3.3.3促销价格制度 (19)3.3.4产品销售费用预测 (20)3.4产品方案和建设规模 (20)3.4.1产品方案 (20)3.4.2建设规模 (20)3.5产品销售收入预测 (21)3.6市场分析结论 (21)第四章项目建设条件 (22)4.1地理位置选择 (22)4.2区域投资环境 (23)4.2.1区域地理位置 (23)4.2.2区域概况 (23)4.2.3区域地理气候条件 (24)4.2.4区域交通运输条件 (24)4.2.5区域资源概况 (24)4.2.6区域经济建设 (25)4.3项目所在工业园区概况 (25)4.3.1基础设施建设 (25)4.3.2产业发展概况 (26)4.3.3园区发展方向 (27)4.4区域投资环境小结 (28)第五章总体建设方案 (29)5.1总图布置原则 (29)5.2土建方案 (29)5.2.1总体规划方案 (29)5.2.2土建工程方案 (30)5.3主要建设内容 (31)5.4工程管线布置方案 (32)5.4.1给排水 (32)5.4.2供电 (33)5.5道路设计 (35)5.6总图运输方案 (36)5.7土地利用情况 (36)5.7.1项目用地规划选址 (36)5.7.2用地规模及用地类型 (36)第六章产品方案 (38)6.1产品方案 (38)6.2产品性能优势 (38)6.3产品执行标准 (38)6.4产品生产规模确定 (38)6.5产品工艺流程 (39)6.5.1产品工艺方案选择 (39)6.5.2产品工艺流程 (39)6.6主要生产车间布置方案 (39)6.7总平面布置和运输 (40)6.7.1总平面布置原则 (40)6.7.2厂内外运输方案 (40)6.8仓储方案 (40)第七章原料供应及设备选型 (41)7.1主要原材料供应 (41)7.2主要设备选型 (41)7.2.1设备选型原则 (42)7.2.2主要设备明细 (43)第八章节约能源方案 (44)8.1本项目遵循的合理用能标准及节能设计规范 (44)8.2建设项目能源消耗种类和数量分析 (44)8.2.1能源消耗种类 (44)8.2.2能源消耗数量分析 (44)8.3项目所在地能源供应状况分析 (45)8.4主要能耗指标及分析 (45)8.4.1项目能耗分析 (45)8.4.2国家能耗指标 (46)8.5节能措施和节能效果分析 (46)8.5.1工业节能 (46)8.5.2电能计量及节能措施 (47)8.5.3节水措施 (47)8.5.4建筑节能 (48)8.5.5企业节能管理 (49)8.6结论 (49)第九章环境保护与消防措施 (50)9.1设计依据及原则 (50)9.1.1环境保护设计依据 (50)9.1.2设计原则 (50)9.2建设地环境条件 (51)9.3 项目建设和生产对环境的影响 (51)9.3.1 项目建设对环境的影响 (51)9.3.2 项目生产过程产生的污染物 (52)9.4 环境保护措施方案 (53)9.4.1 项目建设期环保措施 (53)9.4.2 项目运营期环保措施 (54)9.4.3环境管理与监测机构 (56)9.5绿化方案 (56)9.6消防措施 (56)9.6.1设计依据 (56)9.6.2防范措施 (57)9.6.3消防管理 (58)9.6.4消防设施及措施 (59)9.6.5消防措施的预期效果 (59)第十章劳动安全卫生 (60)10.1 编制依据 (60)10.2概况 (60)10.3 劳动安全 (60)10.3.1工程消防 (60)10.3.2防火防爆设计 (61)10.3.3电气安全与接地 (61)10.3.4设备防雷及接零保护 (61)10.3.5抗震设防措施 (62)10.4劳动卫生 (62)10.4.1工业卫生设施 (62)10.4.2防暑降温及冬季采暖 (63)10.4.3个人卫生 (63)10.4.4照明 (63)10.4.5噪声 (63)10.4.6防烫伤 (63)10.4.7个人防护 (64)10.4.8安全教育 (64)第十一章企业组织机构与劳动定员 (65)11.1组织机构 (65)11.2激励和约束机制 (65)11.3人力资源管理 (66)11.4劳动定员 (66)11.5福利待遇 (67)第十二章项目实施规划 (68)12.1建设工期的规划 (68)12.2 建设工期 (68)12.3实施进度安排 (68)第十三章投资估算与资金筹措 (69)13.1投资估算依据 (69)13.2建设投资估算 (69)13.3流动资金估算 (70)13.4资金筹措 (70)13.5项目投资总额 (70)13.6资金使用和管理 (73)第十四章财务及经济评价 (74)14.1总成本费用估算 (74)14.1.1基本数据的确立 (74)14.1.2产品成本 (75)14.1.3平均产品利润与销售税金 (76)14.2财务评价 (76)14.2.1项目投资回收期 (76)14.2.2项目投资利润率 (77)14.2.3不确定性分析 (77)14.3综合效益评价结论 (80)第十五章风险分析及规避 (82)15.1项目风险因素 (82)15.1.1不可抗力因素风险 (82)15.1.2技术风险 (82)15.1.3市场风险 (82)15.1.4资金管理风险 (83)15.2风险规避对策 (83)15.2.1不可抗力因素风险规避对策 (83)15.2.2技术风险规避对策 (83)15.2.3市场风险规避对策 (83)15.2.4资金管理风险规避对策 (84)第十六章招标方案 (85)16.1招标管理 (85)16.2招标依据 (85)16.3招标范围 (85)16.4招标方式 (86)16.5招标程序 (86)16.6评标程序 (87)16.7发放中标通知书 (87)16.8招投标书面情况报告备案 (87)16.9合同备案 (87)第十七章结论与建议 (89)17.1结论 (89)17.2建议 (89)附表 (90)附表1 销售收入预测表 (90)附表2 总成本表 (91)附表3 外购原材料表 (93)附表4 外购燃料及动力费表 (94)附表5 工资及福利表 (96)附表6 利润与利润分配表 (97)附表7 固定资产折旧费用表 (98)附表8 无形资产及递延资产摊销表 (99)附表9 流动资金估算表 (100)附表10 资产负债表 (102)附表11 资本金现金流量表 (103)附表12 财务计划现金流量表 (105)附表13 项目投资现金量表 (107)附表14 借款偿还计划表 (109) (113)第一章总论总论作为可行性研究报告的首章，要综合叙述研究报告中各章节的主要问题和研究结论，并对项目的可行与否提出最终建议，为可行性研究的审批提供方便。

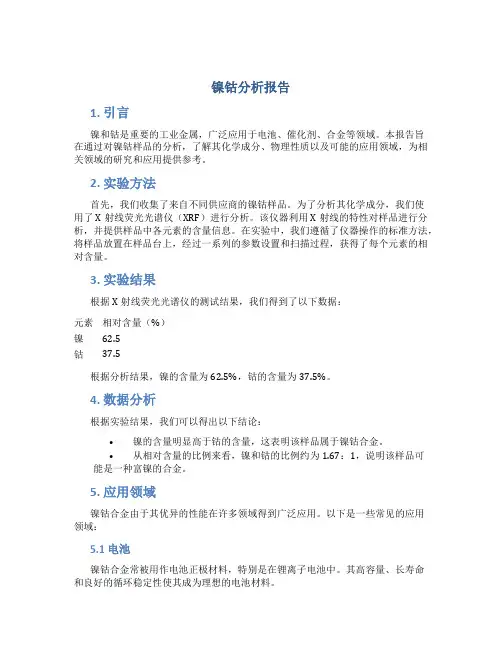

镍钴分析报告
镍钴分析报告1. 引言镍和钴是重要的工业金属，广泛应用于电池、催化剂、合金等领域。
本报告旨在通过对镍钴样品的分析，了解其化学成分、物理性质以及可能的应用领域，为相关领域的研究和应用提供参考。
2. 实验方法首先，我们收集了来自不同供应商的镍钴样品。
为了分析其化学成分，我们使用了X射线荧光光谱仪（XRF）进行分析。
该仪器利用X射线的特性对样品进行分析，并提供样品中各元素的含量信息。
在实验中，我们遵循了仪器操作的标准方法，将样品放置在样品台上，经过一系列的参数设置和扫描过程，获得了每个元素的相对含量。
3. 实验结果根据X射线荧光光谱仪的测试结果，我们得到了以下数据：元素相对含量（%）镍62.5钴37.5根据分析结果，镍的含量为62.5%，钴的含量为37.5%。
4. 数据分析根据实验结果，我们可以得出以下结论：•镍的含量明显高于钴的含量，这表明该样品属于镍钴合金。
•从相对含量的比例来看，镍和钴的比例约为1.67：1，说明该样品可能是一种富镍的合金。
5. 应用领域镍钴合金由于其优异的性能在许多领域得到广泛应用。
以下是一些常见的应用领域：5.1 电池镍钴合金常被用作电池正极材料，特别是在锂离子电池中。
其高容量、长寿命和良好的循环稳定性使其成为理想的电池材料。
5.2 催化剂镍钴合金也被广泛应用于催化剂领域。
其优异的催化性能使其成为许多化学反应的重要催化剂。
5.3 合金材料由于镍和钴都具有良好的机械性能和耐腐蚀性，镍钴合金常被用作高强度合金材料，广泛应用于航空、航天、汽车等领域。
6. 结论通过X射线荧光光谱仪的分析，我们得出了镍钴样品的化学成分数据，发现该样品为镍钴合金，镍的含量为62.5%，钴的含量为37.5%。
根据这些数据，我们可以推断该合金在电池、催化剂和合金材料等领域具有广泛的应用前景。
7. 参考文献[1] Smith, J. W., & Johnson, A. B. (2018). Nickel-Cobalt Alloys: Properties, Processing, Applications. John Wiley & Sons.[2] Zhang, S., Wang, H., & Liu, L. (2019). Nickel–cobalt layered double hydroxide nanosheets as a robust catalyst for water oxidation. Nano Research, 12(4), 901-906.注意：本报告仅为实验结果的简要分析报告，具体应用及性能需进一步实验和测试验证。
镍钴矿资源勘查与开发成果报告
空气污染：冶 炼过程中产生 的废气、粉尘 等对空气质量
的影响
水污染：冶炼 废水、废液等 对水体的影响
土壤污染：冶 炼废渣、废料 等对土壤的影
响
生态破坏：冶 炼活动对周边 生态环境的影 响，如植被破 坏、生物多样
性减少等
镍钴矿资源勘查与开发经济效益评 价
06
镍钴矿勘查经济效益评价
镍钴矿资源储 量：介绍镍钴 矿资源的储量
镍钴矿资源的开 发利用对全球经 济和工业发展具 有重要影响
中国镍钴矿资源分布
镍钴矿主要分布在甘肃省、新疆 维吾尔自治区、四川省等地
新疆维吾尔自治区的镍钴矿资源 主要分布在喀什地区和和田地区
添加标题
添加标题
添加标题
添加标题
甘肃省金昌市是我国最大的镍钴 矿生产基地
四川省的镍钴矿资源主要分布在 攀枝花市和凉山彝族自治州
选矿方法：浮选、磁选、重 选等
选矿工艺：根据矿石性质选 择合适的选矿工艺
选矿效果：提高镍钴矿回收 率，降低选矿成本
镍钴矿冶炼技术进展
火法冶炼：高温熔炼，提取镍钴 湿法冶炼：酸浸、萃取、沉淀等工艺，提高镍钴回收率 联合冶炼：结合火法、湿法冶炼，提高效率和回收率 环保冶炼：采用节能、减排、无污染的冶炼技术，降低环境影响
勘查区域和矿床类型
勘查区域：全球范围内，重点地区为非洲、亚洲和南美洲 矿床类型：主要包括硫化物型、氧化物型和混合型 勘查方法：包括地质勘探、地球物理勘探、地球化学勘探等 勘查成果：发现多个具有经济价值的镍钴矿床，为后续开发提供依据
勘查成果概述
镍钴矿资源勘查 范围：全球范围 内
勘查方法：地质、 地球物理、地球 化学等多学科综 合勘查
镍钴矿资源勘查与开发环境影响评 价
实验铁钴镍实验报告
实验铁钴镍实验报告实验铁钴镍实验报告引言：铁钴镍合金是一种重要的磁性材料，具有良好的磁性能和机械性能，被广泛应用于电子、电气、汽车等领域。
本实验旨在通过合成铁钴镍合金并对其进行性能测试，探究其磁性能和结构特点。
实验过程：1. 实验材料准备我们选取了纯度较高的铁、钴和镍作为实验材料。
这些金属均为固体，在实验前需要将其加热至熔点以上，以确保材料的均匀混合。
2. 合金合成将预先称量好的铁、钴和镍按一定比例混合，并置于高温炉中进行熔炼。
在熔炼过程中，需要控制温度和时间，以确保合金的成分均匀，并避免杂质的混入。
3. 合金冷却熔炼完成后，将合金从高温炉中取出，置于冷却器中进行快速冷却。
快速冷却可以使合金的晶粒细化，从而提高其力学性能和磁性能。
4. 性能测试对合成的铁钴镍合金进行性能测试，包括磁性能和结构特点的分析。
实验结果：1. 磁性能测试通过磁性测试仪对合成的铁钴镍合金进行测试，得到其磁化曲线。
从磁化曲线中可以分析合金的矫顽力、饱和磁化强度和剩余磁化强度等参数。
实验结果显示，合成的铁钴镍合金具有较高的矫顽力和饱和磁化强度，表明其良好的磁性能。
2. 结构特点分析通过扫描电子显微镜（SEM）观察合成的铁钴镍合金的表面形貌，可以发现其晶粒细小且均匀。
这是由于快速冷却过程中，合金的晶粒没有足够时间长大，从而形成了细小的晶粒结构。
此外，通过X射线衍射（XRD）分析，可以确定合金的晶体结构和晶格常数，进一步证实了合金的结构特点。
3. 性能优化通过对实验结果的分析，我们可以得出一些优化合成铁钴镍合金性能的方法。
例如，通过调整合金的成分比例和熔炼温度，可以进一步优化合金的磁性能和力学性能。
此外，采用不同的冷却速率也可以影响合金的晶粒大小和分布，从而改善合金的性能。
结论：通过本实验，我们成功合成了铁钴镍合金，并对其进行了性能测试和结构特点分析。
实验结果表明，合成的铁钴镍合金具有良好的磁性能和结构特点。
通过进一步优化合金的成分比例、熔炼条件和冷却速率，可以进一步提高合金的性能。
膨胀材料
• 从因瓦合金与一般合金 的热膨胀曲线看出，具 有因瓦反常的合金在居 里温度以上具有与一般 合金类似的正常热膨胀; 而在居里温度以下则出 现反常热膨胀。
• 这说明因瓦合金的反常 热膨胀与其铁磁性密切 相关。
2.1.因瓦合金的反常热膨胀 与其铁磁性密切相关
居里点以下合金为铁磁性，随饱和磁化强度的改变相 应发生体积变化，即自发体积磁致伸缩。
2、定膨胀合金
对定膨胀合金的要求：
• 在一定温度范围内合金的膨胀系数与被封接的玻璃、陶瓷或云 母等材料的膨胀系数相近，以做到匹配封接；
• 有较高的导电和导热性； • 有较高的强度和加工成型性; • 生产合金的工艺力求使合金方向性小，深冲引伸无“制耳”； • 良好的焊接性； • 与玻璃封接的合金表面应能形成与基体结合牢固，又易于被玻
• 1.4.4、铁磁性转变
• 大多数金属和合金的热膨胀系数随温度变化规律如图所 示。这种情况称为正常膨胀。
• 但对于铁磁性金属和合金如铁、钴、镍及其某些合金， 膨胀系数随温度变化不符合上述规律，在正常的膨胀曲 线上出现反常的膨胀峰，这种变化称为反常膨胀。
• 其中镍和钴的热膨胀峰向上为正，称为正反常，而铁的 热膨胀峰向下为负，称为负反常。
第四章、膨 胀 材 料
第一节、概述
1.定义 在仪器、仪表和电真空技术中使
用着一类具有特殊膨胀系数的合金， 称为膨胀合金。
2. 膨胀合金的分类
按膨胀系数大小又将膨胀合金分为三种: • 低膨胀合金 • 定膨胀合金 • 高膨胀合金
2.1. 低膨胀合金 (亦称因瓦合金invariable)
(尺寸几乎不随温度变化) 要求材料的线膨胀系数 20 100 C ≤1.8×10-6/℃。 主要应用:仪器仪表中随温度变化尺寸近似恒 定的元件，如精密天平的臂，标准钟摆杆、摆 轮，长度标尺，大地测量基准尺，谐振腔，微 波通讯的波导管，标准频率发生器等。还用作 热双金属的被动层。
因瓦合金模具（INVA，殷钢）调研报告[精选多篇]
![因瓦合金模具（INVA，殷钢）调研报告[精选多篇]](https://img.taocdn.com/s3/m/a5317d56cbaedd3383c4bb4cf7ec4afe04a1b1bd.png)
因瓦合金模具（INVA，殷钢）调研报告[精选多篇]第一篇：因瓦合金模具（INVA，殷钢）调研报告因瓦合金模具市场调研报告模具作为工业生产的工艺装备，随时产品精细化发展，当今制造模具的新材料新工艺层次不穷。
本次调研主要针对因瓦合金模具进行说明。
本文主要阐述模具国内外发展现状，国内主要使用单位，模具优劣势，技术特点，应用前景。
注：本报告整合了多家权威机构的数据资源和专家资源,从众多数据中提炼出了精当、真正有价值的情报,并结合了产品所处的环境,从理论到实践、宏观与微观等多个角度进行研究分析,其结论和观点力求达到前瞻性、实用性和可行性的统一。
Ni36Fe 因瓦合金是一种非常重要的镍合金功能金属材料，属于特殊合金的膨胀合金系列。
膨胀合金是指在应用中对膨胀系数仅有特定要求的一类精密合金。
它在精密合金中占有很大比重，不仅应用数量大、产品价值也较高。
它在电子工业中的应用非常广泛，电子管、晶体管集成电路以及电容、继电器等都要用到膨胀合金，近年来电子电工工业的迅速发展，膨胀合金使用量很大。
在复材模具领域应用属于老材料新用途。
复合材料具有密度小、强度高、疲劳性能好等系列特点，应用于航空航天产品中能够带来多方面综合效益，如减轻机体结构、延长维护间隔和降低运营成本等。
这些优点使得复合材料日渐成为大型飞机制造的基本材料之一。
复合材料的制备技术也成为国产大型飞机研发中的关键性技术之。
与传统的模具制造材料如碳钢、铝合金相比，Invar合金的热膨胀系数与复合材料的相近，采用其作为复合材料制件的成2 型模具可解决因模具材料与复合材料热膨胀系数差异所导致的型面超差与尺寸精度超差问题，并且具有良好的结构稳定性及真空稳定性。
另一方面，与石墨、碳纤维等模具材料相比，Invar 合金的原材料及其模具结构制造成本要低得多。
因此，在航空复合材料模具制造领域开始越来越多地采用 Invar 合金。
国际以法国殷菲为龙头代表，型号Invar36，国内近似有4J36、4J32。
铁钴镍实验报告
铁钴镍实验报告
实验目的：通过电解方法制备铁钴镍合金，探究电解条件对合金组成和性质的影响。
实验原理：
铁钴镍合金是一种具有良好磁性和机械性能的材料，可广泛应用于磁性材料、电子元器件和制造业等领域。
本实验采用电解方法制备铁钴镍合金，利用电流通过电解液，在阳极和阴极之间形成金属离子的迁移，并在阴极上还原出纯金属材料，从而制备铁钴镍合金。
实验步骤：
1.准备所需材料和设备，包括铁钴镍阳极、铁钴镍阴极、电解液（如硫酸镍钴铁溶液）、电解槽、电源、电解仪器等。
2.将电解槽中注入适量的电解液，使其深度能够覆盖住铁钴镍阴极和阳极。
3.将铁钴镍阳极和阴极分别固定在电解槽的相应位置上，并确保阳极和阴极之间的距离适当，以保证电流正常通行。
4.按照所需比例和条件设置电流大小和电解时间，开始电解实验。
5.观察实验过程中金属离子的迁移情况以及阴极上金属的析出情况。
6.电解结束后，将阴极上析出的铁钴镍合金取出，进行洗涤、干燥等后续处理。
实验结果与讨论：
通过实验，我们成功制备了铁钴镍合金，并对电解条件对合金
组成和性质的影响进行了探究。
实验结果显示，理想的电流大小和电解时间可以得到具有良好机械性能和磁性的铁钴镍合金。
如果电流过大或电解时间过长，可能会导致合金成分不均匀或析出细晶粒的情况。
实验总结：
通过本次实验，我们了解了铁钴镍合金的制备方法和影响合金组成及性质的因素。
同时，还加深了对电解原理和方法的理解。
实验过程中需要注意仪器的正确使用，并且合理设置电流大小和电解时间，以获得理想的合金产品。
铁钴镍的实验报告
铁钴镍的实验报告铁钴镍的实验报告引言：铁钴镍是一种重要的合金材料，具有优异的磁性能和机械性能，被广泛应用于电子、航空航天等领域。
本实验旨在通过制备铁钴镍合金样品，并对其磁性能进行测试，以了解其特性与应用。
实验材料与方法：材料：纯度为99.9%的铁、钴、镍金属粉末。
仪器：电子天平、磁力计、烧杯、热板、热力学测试仪等。
方法：1. 按照一定的比例将铁、钴、镍金属粉末混合均匀。
2. 将混合后的金属粉末放入烧杯中，置于预热的热板上。
3. 调节热板温度，使金属粉末熔化并混合均匀，形成合金熔体。
4. 将熔体倒入预先准备好的模具中，待冷却固化。
5. 取出固化的铁钴镍合金样品，进行磁性能测试。
实验结果与分析：通过实验制备的铁钴镍合金样品，外观呈灰白色块状固体，质地坚硬。
经过磁性能测试，得到以下结果：1. 磁化曲线图：将铁钴镍合金样品置于磁力计中，随着外加磁场的增大，磁感应强度逐渐增加，直到达到饱和磁感应强度。
随后，当外加磁场逐渐减小时，磁感应强度也随之减小，但不完全恢复到初始状态，呈现出一定的磁滞回线。
这表明铁钴镍合金具有良好的磁导率和磁饱和度。
2. 磁滞回线面积：通过测量磁滞回线的面积，可以计算出铁钴镍合金的磁滞损耗。
实验结果显示，铁钴镍合金的磁滞回线面积较小，表明其具有较低的磁滞损耗，适用于高频磁性材料。
3. 矫顽力：矫顽力是指在磁化过程中需要施加的外加磁场强度。
实验结果显示，铁钴镍合金的矫顽力较大，表明其具有较高的抗磁场干扰能力。
结论：通过本实验，成功制备了铁钴镍合金样品，并对其磁性能进行了测试。
实验结果表明，铁钴镍合金具有良好的磁导率、磁饱和度和抗磁场干扰能力，适用于电子、航空航天等领域的应用。
此外，铁钴镍合金还具有较低的磁滞损耗，适用于高频磁性材料的制备。
进一步研究：在今后的研究中，可以进一步探究铁钴镍合金的微观结构与磁性能之间的关系。
通过调节合金成分、热处理工艺等方法，优化合金的性能，提高其应用价值。
铁镍替代钴硬质合金的微观结构与性能
铁镍替代钴硬质合金的微观结构与性能余金川;罗兵辉;柏振海;朱斌;高阳【摘要】以Fe与Ni部分或全部替代Co作为粘结相,制备硬质合金WC-15Fe-5Ni和WC-13Fe-3Ni-4Co,测试和分析合金的性能与微观结构,并与WC-20Fe合金和传统WC-20Co硬质合金进行对比.结果表明:WC-15Fe-5Ni和WC-13Fe-3Ni-4Co合金的致密度都达到99％以上,抗弯强度比WC-20Fe合金(1 850 MPa)和WC-20Co合金(2 720 MPa)都高,其中以Fe与Ni部分替代Co的WC-13Fe-3Ni-4Co合金,其抗弯强度和硬度都最大,分别为2 880 MPa和1 066.3 MPa.WC-15Fe-5Ni和WC-13Fe-3Ni-4Co合金粘结相中W的溶解量较少,平均晶粒尺寸小,晶粒形貌多为边界圆滑的多面体,Ni和Co固溶于Fe中,起到固溶强化作用;这2种合金的弯曲断口存在明显的粘结相塑性变形撕裂,自腐蚀电流密度分别为4.26×10-4 A/cm2和1.86×10-4 A/cm2,均接近WC-20Co合金的自腐蚀电流密度3.27×10-5,比WC-20Fe合金的自腐蚀电流密度(4.34×10-2 A/cm2)低2个数量级.【期刊名称】《粉末冶金材料科学与工程》【年(卷),期】2015(020)006【总页数】8页(P844-851)【关键词】Fe/Ni;硬质合金;微观结构;力学性能;腐蚀性能【作者】余金川;罗兵辉;柏振海;朱斌;高阳【作者单位】中南大学材料科学与工程学院,长沙410083;中南大学材料科学与工程学院,长沙410083;中南大学材料科学与工程学院,长沙410083;中南大学材料科学与工程学院,长沙410083;中南大学材料科学与工程学院,长沙410083【正文语种】中文【中图分类】TF125.3硬质合金被称为“工业的牙齿”，广泛应用于切削刀具、钻探和采掘工具、冲击工具、耐磨耐蚀部件等，是以难熔金属碳化物(如WC)为基体，以塑性金属(Fe、Ni、Co)为粘结相，采用粉末冶金法制备的具有高强度、高硬度和高耐磨性硬质材料[1−3]。
高温形变参数对4J32超因瓦合金组织演变的影响
高温形变参数对4J32超因瓦合金组织演变的影响
王玉;姚瑶;田玉新
【期刊名称】《特殊钢》
【年(卷),期】2024(45)2
【摘要】使用热模拟压缩试验仪器,设置850~1150℃不同应变温度和0.1~10 s-1应变速率等热变形参数进行试验,通过金相显微镜、热模拟试验等设备对合金进行组织形貌表征,结合热模拟压缩试验应力应变曲线及合金组织形貌进行分析,系统性研究4J32超因瓦合金(Fe-32Ni-4Co)在850~1150℃高温热变形行为及组织形貌演变过程。
研究发现,4J32超因瓦合金在900℃以下热变形过程不发生动态再结晶,且合金中存在大量的变形晶粒组织。
当热变形温度大于1050℃时,合金开始发生动态再结晶,且应变速率越快其动态再结晶程度越高。
研究结果表明,超因瓦合金最优的热变形温度>1100℃,应变速率为10 s-1。
【总页数】5页(P96-100)
【作者】王玉;姚瑶;田玉新
【作者单位】宝武特种冶金有限公司技术中心
【正文语种】中文
【中图分类】TG141
【相关文献】
1.高温形变热处理对TC4钛合金组织与性能的影响
2.高温形变循环热处理对TiNi 合金组织细化的影响
3.形变参数对中碳钢组织演变的影响
4.热处理对FGH4096
高温合金形变组织的影响规律5.工艺参数对GH93高温合金组织演变及力学性能的影响
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4j32铁镍钴超因瓦合金
咨询材料供应商焱狄金属TEL:①③①②②②⑨⑧②②⑧
4J32特性及应用领域概述：
4J32合金又称超因瓦(Super-Invar)合金。
在－60～80℃温度范围内，其膨胀系数比4J36合金低，但低温组织稳定性较4J36合金差。
该合金主要用于制造要求在环境温度变化范围内
尺寸高度精密仪表零件。
4J32应用概况与特殊要求
该合金是典型低膨胀合金，经航空工厂长期使用，性能稳定。
主要用于制造在环境温度变化范围内尺寸高度精确的精密部件。
在使用中应严格控制热处理工艺及加工工艺，根据使
用温度应严格检验其组织稳定性。
4J32相近牌号：
4J32 化学成份：
4J32物理性能：
4J32溶化温度范围1430～1450℃
密度ρ=8.10g/cm3
4J32力学性能：(在20℃检测机械性能的最小值)
热导率λ=13.9W/(m·℃)[
线膨胀系数标准规定α1(20～100℃)≤1.0×10-6℃-1
4J32生产执行标准：
产品规格范围：锻件、棒材、板材、带材、环件、丝材、法兰等
4J32 金相组织结构：
合金按1.5规定的热处理制度处理后，再经-60℃冷速2h，不应出现马氏体组织。
但当合金成分不当时，在常温或低温下将发生不同程度的奥氏体(γ)向针状马氏体(α)转变，相变时伴随着体积膨胀效应。
合金的膨胀系数相应增高。
影响合金低温组织稳定性的主要因素是合金的化学成分。
从Fe-Ni-Co三元相图中可以看到，镍是稳定γ相的主要元素。
镍含量偏高有利于γ相的稳定。
铜也是稳定合金组织的重要元素。
随合金总变形率增加，其组织越趋向稳定。
合金成分偏析也可能造成局部区域的γ→α相变。
此外，晶粒粗大也会促进γ→α
相变。
4J32工艺性能与要求：
标准规定的膨胀系数及低温组织稳定性的性能检验试样按下述方法加工和热处理：将半成品试样加热至840℃±10℃，保温1h，水淬，再将试样加工为成品试样，在315℃±10℃保温
1h，随炉冷或空冷。
4J32应用概况与特殊要求
该合金是典型低膨胀合金，经航空工厂长期使用，性能稳定。
主要用于制造在环境温度变化范围内尺寸高度精确的精密部件。
在使用中应严格控制热处理工艺及加工工艺，根据使
用温度应严格检验其组织稳定性。
应用范围
该合金是典型低膨胀合金，经航空工厂长期使用，性能稳定。
主要用于制造在环境温度变化范围内尺寸高度精确的精密部件。
在使用中应严格控制热处理工艺及加工工艺，根据使
用温度应严格检验其组织稳定性。
