广联达绘制剪力墙注意问题(非常全)

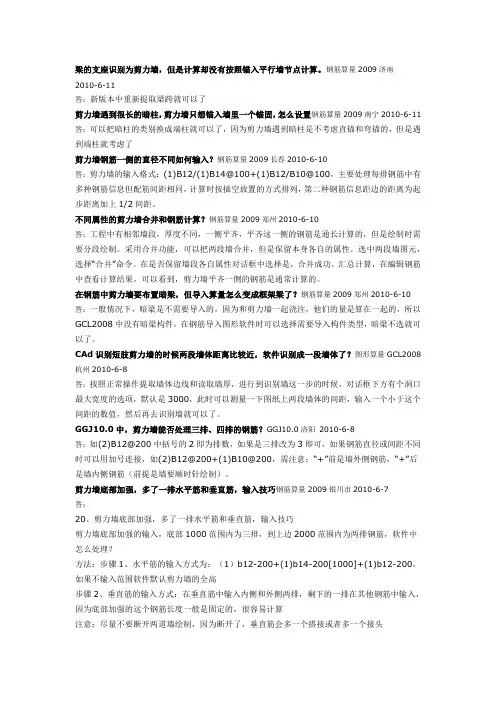

梁的支座识别为剪力墙，但是计算却没有按照锚入平行墙节点计算。

答：新版本中重新提取梁跨就可以了
剪力墙遇到很长的暗柱，剪力墙只想锚入墙里一个锚固，怎么设置
答：可以把暗柱的类别换成端柱就可以了，因为剪力墙遇到暗柱是不考虑直锚和弯锚的，但是遇到端柱就考虑了
剪力墙钢筋一侧的直径不同如何输入？
答：剪力墙的输入格式：(1)B12/(1)B14@100+(1)B12/B10@100，主要处理每排钢筋中有多种钢筋信息但配筋间距相同，计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距。

不同属性的剪力墙合并和钢筋计算？
答：工程中有相邻墙段，厚度不同，一侧平齐，平齐这一侧的钢筋是通长计算的，但是绘制时需要分段绘制。

采用合并功能，可以把两段墙合并，但是保留本身各自的属性。

选中两段墙图元，选择“合并”命令。

在是否保留墙段各自属性对话框中选择是，合并成功。

汇总计算，在编辑钢筋中查看计算结果，可以看到，剪力墙平齐一侧的钢筋是通常计算的。

在钢筋中剪力墙要布置暗梁，但导入算量怎么变成框架梁了？
答：一般情况下，暗梁是不需要导入的，因为和剪力墙一起浇注，他们的量是算在一起的，所以GCL2008中没有暗梁构件，在钢筋导入图形软件时可以选择需要导入构件类型，暗梁不选就可以了。

CAd识别短肢剪力墙的时候两段墙体距离比较近，软件识别成一段墙体了？
答：按照正常操作提取墙体边线和读取墙厚，进行到识别墙这一步的时候，对话框下方有个洞口最大宽度的选项，默认是3000，此时可以测量一下图纸上两段墙体的间距，输入一个小于这个间距的数值，然后再去识别墙就可以了。

GGJ10.0中，剪力墙能否处理三排、四排的钢筋？
答：如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）。

剪力墙底部加强，多了一排水平筋和垂直筋，输入技巧
答：
20、剪力墙底部加强，多了一排水平筋和垂直筋，输入技巧
剪力墙底部加强的输入，底部1000范围内为三排，到上边2000范围内为两排钢筋，软件中怎么处理？
方法：步骤1、水平筋的输入方式为：（1）b12-200+(1)b14-200[1000]+(1)b12-200，如果不输入范围软件默认剪力墙的全高
步骤2、垂直筋的输入方式：在垂直筋中输入内侧和外侧两排，剩下的一排在其他钢筋中输入，因为底部加强的这个钢筋长度一般是固定的，很容易计算
注意：尽量不要断开两道墙绘制，因为断开了，垂直筋会多一个搭接或者多一个接头
对于剪力墙的水平钢筋在梁里头会不会算呢
答：梁中如果有侧面钢筋的话，水平钢筋就是算到梁底，没有侧面钢筋就算到梁里头
屋面的栏板，用剪力墙画的，但是纵向钢筋为什么是两段呢
答：软件在计算底层纵筋的时候，会计算插筋，所以就导致纵筋有两段，但如果是用来处理栏板，确实不需要这个插筋的话，你可以选中该剪力墙-属性-插筋设置-纵筋锚固
剪力墙水平钢筋的几种输入形式
答：格式1：【(排数)】<级别><直径><间距>【[布置范围]】； 1、常规格式：(2)B12@100； 2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；3、每排钢筋中有多种钢筋信息但配筋间距相同：
(1)B12/(1)B14@100+(1)B12/B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距；4、每排钢筋中有多种钢筋信息且各种配筋间距不同：
(1)B12@200/(1)B14@100+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距； 5、每排各种配筋信息的布置范围由设计指定：(1)B12@100[1500]/(1)B14@100[1300]+(1)B12@100[1500]/(1)B14@100[1300]； 2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；
剪力墙水平钢筋根数的计算与暗梁的关系？
答：答：若暗梁有侧面钢筋，无论是几根，无论暗梁的高度是多少，暗梁处没有剪力墙的水平钢筋。

若暗梁无侧面钢筋，剪力墙的水平钢筋通过暗梁。

剪力墙门窗洞口上下都有连梁，软件如何布置？
答：
在连梁的属性中有“是否为洞口上方”的选项，选“是”则为洞口上方连梁，选“否”就为洞口下方连梁。

剪力墙高度方向上每排各种配筋信息的布置范围由设计指定如何处理？
答：
输入如下格式：：(1)B12@100[1500]/(1)B14@100[1300]+(1)B12@100[1500]/(1)B14@100[1300]；注意事项：1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示水平钢筋从左侧到右侧的顺序布置。

2、同排存在不同的钢筋信息用“/”隔开；此时当间距后面带“[]”,且括号内必须输入数值，则表示钢筋信息从下之上依次布置，括号内的数值表示该水平筋布置的范围高度；
图形2008中算出来的量剪力墙为负数。

答：墙类别和材质不一致，类别是商品砼，但是材质选的砖，导致计算工程量为负。

把材质调整为砼就可以了
GGJ2009中剪力墙水平筋或垂直筋隔一布一时怎么处理？
答：GGJ2009中剪力墙水平筋或垂直筋隔一布一时，用“/”连接。

剪力墙的水平钢筋与连梁的钢筋存不存在扣减？
答：剪力墙的水平钢筋与连梁的侧面钢筋存在扣减
暗柱需要套剪力墙的子目，框架柱套的是矩形柱的子目，在用做法刷功能的时候，怎么样快速的把他区分开来呢
答：做法做法刷中有“过滤”的功能，“同类型中按属性过滤”，然后把“类别”勾上，这样就可以在使用做法刷功能的时候，有效的把框架柱和暗柱区分开来
在钢筋中剪力墙要布置暗梁，但导入算量怎么变成框架梁了？
答：一般情况下，暗梁是不需要导入的，因为和剪力墙一起浇注，他们的量是算在一起的，所以GCL2008中没有暗梁构件，在钢筋导入图形软件时可以选择需要导入构件类型，暗梁不选就可以了。

工程中遇到剪力墙的内外侧保护层不同时如何处理（如下图）？
答：
答：在GGJ2009软件中，把剪力墙选中之后，点开属性编辑器，在保护层厚度里输入“20/40”即可，输入时要注意看屏幕下的状态条提示输入;
.钢筋2009中剪力墙锚入筏板中550如何调?
答：
步骤一：在节点设置里设置此两项，将a调为节点2
步骤二：在锚固搭接里相应的钢筋型号的锚固值调成550就可以了
在剪力墙结构中暗柱的复杂箍筋怎么处理？
答：只要选中你要布置箍筋的柱子点击属性，把属性中的“柱截面编辑”改为是，我们就可以根据图纸画出我们的箍筋纵筋或拉筋。

剪力墙错开搭接的长度为1.2lae+500，软件为什么计算的是1.2lae+0.3lae？
答：计算设置中墙有一条设置【墙身钢筋搭接长度】，软件默认的是按照按照搭接错开百分率计算，下拉修改为按照平法图集计算即可
在框剪结构中，剪力墙的抗震等级与其它构件不一样，怎么处理？
答：
答：在“工程设置”里的“楼层设置”，直接修改剪力墙的抗震等级。

如图：
钢筋2009中剪力墙钢筋想插入筏板基础1500，如何操作？钢筋算量2009哈尔滨2010-4-22
答：在定义墙时点击其他属性，点击计算设置，展开小三点，将剪力墙基础插筋弯折长度直接给成1500即可。

GGJ2009中，剪力墙三排、四排的钢筋怎样处理？
答：
解决方案：如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）。

钢筋2009里，剪力墙结构中，当外侧钢筋为B14和B12钢筋隔一布一内测钢筋为B12时如何处理？
答：钢筋2009里，这种情况可直接处理。

我们在输入剪力墙钢筋信息时直接输入（1）B14/（1）B12@400+（1）B12@200即可。

注意外侧钢筋输入时应为2倍间距。

剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧?
答：
答;通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。

在剪力墙中要修改墙的搭接长度，墙的垂直钢筋怎么长度不变？钢筋算量2009洛阳 2010-4-9 答：
答：在剪墙中要修改墙的搭接长度，只修该了本层的搭接长度，要看本层墙的垂直钢筋的搭接长度的改变只有修改上一层的搭接长度。

在剪力墙中有暗柱，暗柱处剪力墙垂直钢筋是否重复计算？
答：
答：在软件中自动考虑扣减，剪力墙垂直钢筋算至剪力暗柱边，水平钢筋伸入暗柱里
非框架梁（非剪力墙洞口连梁）以剪力墙为支座直接算一个锚固是否可以直接处理了
答：
可以，软件增加了“非框架梁上部钢筋锚固平行墙支座节点”直接为一个锚固，且如果伸入墙内长度为一个固定数值也是可以修改的
剪力墙中有暗柱，暗柱处剪力墙垂直筋是否重复计算
答：
软件会自动考虑扣减，剪力墙垂直筋算至剪力墙暗柱边，水平筋伸入暗柱里
在钢筋2009中剪力墙变截面如何处理？
答：
答：在下层剪力墙竖向钢筋墙加*号即可，软件会自动处理。

剪力墙水平钢筋在连梁、暗梁里照设吗？
答：
?如果连梁、暗梁没有侧面钢筋则算至梁顶，如果有侧面钢筋，那剪力墙的水平钢筋算到梁底CAD导剪力墙结构时墙线与暗柱的边线分不开怎么办？
答：这样需要在识别柱的界面，通过补画CAD线，把柱边线补画一圈，再提取柱边线识别即可
在实际工程中，有时框架梁会伸入剪力墙中，当剪力墙水平筋只需算至梁底时，在GGJ10.0中，我们如何处理？
答：
直接将框架梁画到剪力墙上，然后修改剪力墙水平筋根数后再锁定构件。

伸入剪力墙部分的框架梁照画，然后再将暗梁绘制到剪力墙上，在暗梁中输入侧面纵筋，即可，汇总计算后，删除暗梁的钢筋计算结果。

在钢筋软件中门窗洞上有连梁，剪力墙是画通，布墙洞，上面再布置连梁，还是剪力墙画至连梁边，中间留洞口，再布置连梁？
答：
在钢筋工程中，连梁的钢筋信息和剪力墙的水平钢筋是一样的，剪力墙画构件的时候画通，布置墙洞，上面布置连梁；连梁的钢筋信息和剪力墙的水平钢筋不一样时，剪力墙画至连梁边，中间留墙洞，再布置连梁。

如何提取总的剪力墙+暗柱的工程量？
答：
1.在报表中，相加剪力墙和暗柱、连梁的工程量
2.做法处理、给暗柱、连梁等构件套用剪力墙的定额，工程量表达式代码选为TJ（体积）
剪力墙的端头模板在软件中怎么处理啊？
答：软件默认的端头模板不计算，如果需要计算的话，就在工程设置的计算规则中修改一下就可以了
钢筋2009中剪力墙上有暗梁时剪力墙的水平筋根数计算少了。

答：
暗梁在其他属性中输入了侧面钢筋，那么剪力墙的水平钢筋根数在计算时就不会考虑暗梁处的钢筋了。

所以剪力墙的水平钢筋根数会变少。

如图示：
图形2008中，剪力墙的洞连梁下是砌块墙，软件如何处理？图形算量GCL2008北京2010-3-9 答：答：结构图中有连
梁而建筑图中没有洞口，剪力墙应该断开画,然后画连梁,最后画砌块墙，连梁套剪力墙子目.剪力墙2层之间截面不一样，当前层锚固怎么处理？
答：在钢筋信息前面加*，但要注意的是，剪力墙的垂直钢筋，不是水平钢筋。

基础层的剪力墙没有垂直钢筋量？
答：
基础层中剪力墙下面必须绘制基础，有生根的构件才会计算垂直钢筋，也就是基础插筋。
