道路工程制图-第七章-道路剖面图和断面图
合集下载
道路工程识图与绘图教学课件模块7剖面图和断面图
图7-2 双柱杯形基础的三面投影图
7.1.1 剖面图的形成
剖面图是假想用一个剖切平面将形体剖切，移去介于观察者和 剖切平面之间的部分，对剩余部分向投影面所作的正投影图。剖切 平面通常为投影面平行面或垂直面，剖面图的形成如图7-3所示。
图7-3 剖面图的形成 （a）假想用剖切平面P剖开基础并向V面进行投影（b）基础的V向剖面图
图7-9 杯形基础局部剖面图
7.1.3 剖面图的分类
基础的正面投影是全剖图，画出了钢筋的配置情况，此处将 混凝土视为透明体，不再画混凝土的材料图例，这种图在结构施 工图中称为配筋图。
画局部剖面图时应注意以下几个方面： （1）局部剖面图部分用波浪线分界，不标注剖切符号和编 号。图名沿用原投影图的名称。 （2）波浪线应是细线，与图样轮廓线相交，注意也不要画 成图线的延长线。 （3）局部剖面图的范围通常不超过该投影图形的1/2。
画阶梯 剖面图时应 注意以下几 个方面：
(1）剖切是假想的，不应画出转 折处的分界线。
(2）在标注时，在两剖切平面转 角的外侧加注与剖切符号相同的编号。
(3）当剖切位置明显，又不致引起误解 时，转折处允许省略标注数字（或字母）。
7.1.3 剖面图的分类
6. 旋转剖面图
用两相交的剖切平面（交线垂 直于一基本投影面）剖切形体后， 将倾斜于基本投影面的剖面旋转到 与基本投影面平行的位置，再进行 投影，使剖面图得到实形，这样的 剖面图称为旋转剖面图。旋转剖面 图适用于表达内部结构（孔或槽） 的中心线不在同一平面上，且具有 回转轴的形体，如图7-12所示的检 查井的旋转剖面图。
图7-5 剖面图的剖切符号
7.1.2 剖面图的表达
（1）剖切位置线是表示剖切平面的剖切位置的。剖切 位置线用两段粗实线绘制，长度为 6~10 mm。
剖面图与断面图制图课件。ppt
⑴ 剖切符号
①剖切位置线 粗实线，长6–10，在剖切面的起、止和转折位 置处表示剖切位置 ②投射方向线 剖面图：粗实线，长4–6，于剖切位置线两端 的外侧并与之垂直;断面图：无投射方向线 ③编号 阿拉伯数字（机械制图用大写拉丁字母），从左至右 、从上至下连续编排。剖面图：注写在投射方向线的端部 ; 断面图：注写在剖切位置线的表示该断面投射方向那一侧
B向
画波浪线时不应超过机件的轮廓 线，应画在机件的实体上，不可 画在机件的空处。
局部视图按向视图配置
局部的斜视图旋转配置
5、旋转视图
如果视图上具有不平行于基本投影面的倾斜结构， 而且倾斜部分又具有垂直于基本投影面的回转轴线时， 可假想将机件的倾斜部分绕着回转轴线旋转到与某一 选定的基本投影面平行后，再向该投影面投影，所得 的图形称为旋转视图。
六个基本视图的配置及其名称
仰视图
右视图
主视图
左视图
后视图
俯视图
1、镜像投影
2、特殊视图
平面图(镜像)
镜面
镜像投影 识别符号
2、 向视图（可自由配置的视图）视专业的需要在规定的
两种表达方式（向视图下方注写图名和向视图上方标注大写 拉丁字母）中选一种
正立面图
左侧立面图
右侧立面图
平面图
底面图
背立面图
3、局部剖面图
用剖切面局部地剖开构筑物所得的剖面图称为局 部剖面图。 局部剖面图适用于下面几种情况： • 构筑物中仅有部分内形需要表示，不必或不宜采 用全剖面图。 • 不对称构筑物既需要表达构筑物的内部结构形状， 又要保留构筑物的某些外形。 • 构筑物虽有对称平面但轮廓线与对称中心线重合， 要同时表示出内外结构，又不宜采用半剖视。
局部视图按基本视图配置
①剖切位置线 粗实线，长6–10，在剖切面的起、止和转折位 置处表示剖切位置 ②投射方向线 剖面图：粗实线，长4–6，于剖切位置线两端 的外侧并与之垂直;断面图：无投射方向线 ③编号 阿拉伯数字（机械制图用大写拉丁字母），从左至右 、从上至下连续编排。剖面图：注写在投射方向线的端部 ; 断面图：注写在剖切位置线的表示该断面投射方向那一侧
B向
画波浪线时不应超过机件的轮廓 线，应画在机件的实体上，不可 画在机件的空处。
局部视图按向视图配置
局部的斜视图旋转配置
5、旋转视图
如果视图上具有不平行于基本投影面的倾斜结构， 而且倾斜部分又具有垂直于基本投影面的回转轴线时， 可假想将机件的倾斜部分绕着回转轴线旋转到与某一 选定的基本投影面平行后，再向该投影面投影，所得 的图形称为旋转视图。
六个基本视图的配置及其名称
仰视图
右视图
主视图
左视图
后视图
俯视图
1、镜像投影
2、特殊视图
平面图(镜像)
镜面
镜像投影 识别符号
2、 向视图（可自由配置的视图）视专业的需要在规定的
两种表达方式（向视图下方注写图名和向视图上方标注大写 拉丁字母）中选一种
正立面图
左侧立面图
右侧立面图
平面图
底面图
背立面图
3、局部剖面图
用剖切面局部地剖开构筑物所得的剖面图称为局 部剖面图。 局部剖面图适用于下面几种情况： • 构筑物中仅有部分内形需要表示，不必或不宜采 用全剖面图。 • 不对称构筑物既需要表达构筑物的内部结构形状， 又要保留构筑物的某些外形。 • 构筑物虽有对称平面但轮廓线与对称中心线重合， 要同时表示出内外结构，又不宜采用半剖视。
局部视图按基本视图配置
道路工程识图(练习含答案)
《道路工程制图》题库一、选择题（每题1分）第一章制图基础1、丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）（C）A保持尺头与图板左边贴紧B水平线应由上向下逐条画出C可用丁字尺的下边画水平线D应防止受潮、曝晒、烘烤或弯曲2、据铅芯硬度不同用H或B标明，其中H表示（）。
（A）A硬而淡B软而浓C软硬适中D硬而浓3、A1图幅的图纸外形尺寸是（）。
（C）A841×1189B840×1189C594×841D594×8404、对图中比例下面表述正确的是（）。
（D）A1：100<1：200B1：50<1：200C1：100>1：50D1：100>1：2005、图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。
（D）A缩小无关B扩大有关C实际有关D实际无关6、图纸幅面的（）可以加长，加长时图幅A0、A2、A4应为（）的整倍数，图幅A1、A3应为（）的整倍数。
（A）A长边150mm210mm B短边150mm210mmC长边210mm150mm D短边210mm150mm7、工程图一般采用三种线宽，即粗、中、细的比例规定为（）。
（B）A b：0.5b：0.35bB b：0.5b：0.25bC b：0.6b：0.25bD b：0.5b：0.30b8、标高、坡长和曲线要素均以（）为单位。
（C）A kmB cmC mD mm9、标高的符号采用（）绘制的（）三角形表示。
（D）A中实线等边B细实线等边C中实线等腰直角D细实线等腰直角10、在画底稿时，应选用（）铅笔轻轻画出。
（B）A B或HB H或2HC B或2B D2B或2H第二章投影的基本知识11、为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。
（D）A投影面B H面C W面D V面12、将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用（）表示。
剖面图和断面图 ppt课件
ppt课件
22
（3）剖面图的画法
⑤ 材料图例
当剖面图的比例≥1:50时，必须加画材料图例； 当剖面图的比例≤1:50时，钢筋混凝土可涂黑表示，其他可不画图例； 当不知道形体材料时，加画45°等距细实线表示。
★ 材料图例的尺寸比例应视所画图样大小而定 ★ 图例线应间隔均匀，疏密适度，图例正确，表示清楚。 ★ 两个相同的图例相接时，图例线宜错开或倾斜方向相反。 ★ 需画出材料面积过大时，可在断面轮廓线内沿轮廓线作局部表示。 ★ 两个相邻的涂黑图例之间，应留有空隙,
其宽度不得小于0.7mm。
ppt课件
23
剖面图中部分常用建筑材料图例
序号 名称
图例
序号
1 自然土壤
8
名称 耐火砖
2 夯实土壤
9
空心砖
3 沙灰土 砂砾石
4 三合土
10 饰面砖 11 混凝土
5 天然石材 6 毛石
钢筋混
12
凝土
焦渣、
13
矿渣
7 普通砖
p1p4t课件 多孔材料
图例
通用剖 面符号
24
剖面图中部分常用建筑材料图例（续）
尺度，这个图形就称为轴
y1 测投影图，简称轴测图。
平行性：空间相互平行的直线，轴测投影仍然平行。
从属性：属于直线的点，轴测投影仍然属于该直线。
定比性：点分空间线段之比，等于其轴测投影之比。
H
ppt课件
6
● 正等轴测投影
1、正等测
Z1
r=1
120° 120°
O1
30°
30°
120°
X1
Y1
3、作图步骤
3、折断简化画法
（1）较长的构件，如沿长度方向的形状相同或者按一定规律变化，可以折 断线断开省略绘制。
路基横断面图—路基横断面图(工程制图)
图4 一般路堤、一般路堑和半填半挖路基
03 公路横断面图的种类
1.护肩路基 2.砌石路基、挡土墙路基 3.护脚路基 4.矮墙路基
图5 陡坡路基的形式《工程制图》来自01 路基横断面图的形成
路基横断面 图是用假想的剖 切平面垂直于道 路中心线剖切得 到的。
图1 路基横断面图形成示意图
02 路基横断面图的基本形式
里程桩号
中心线处的填方高 度hT 该断面的填方面积 AT
中心线处的挖方深度 hw 该断面的挖方面积 Aw
(1)填方路基(路堤) 整个路基全为填土区
(2)挖方路基（路堑) 整个路基全为挖土区
(3)半填半挖路基 半填半挖路基
图2 路基横断面图的基本形式
03 公路横断面图的种类
（1）路基标准横断面图 规定的路基横断面各组成部分 横向尺寸的行业标准。
图3 公路横断面图
03 公路横断面图的种类
（2）路基标准横断面图 在公路设计中经常被采用的 路堤、路堑、半填半挖等基 本断面形式及其派生的一系 列类似的断面形式。

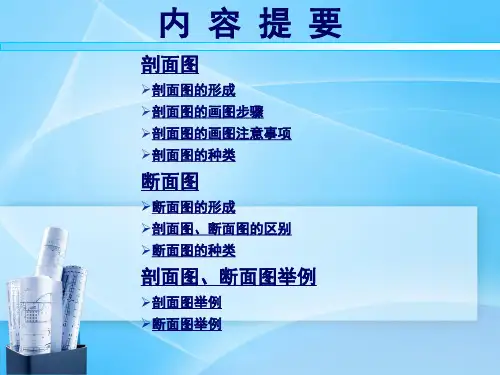

土木工程识图9剖面图和断面图
当假想用剖切平面，将形体剖开后，仅画出 被剖切处断面的形状,即截面形状，并在断面内 画上材料图例或剖面线，这种图形称为断面图。
1-1断面
2-2断面
断面图
剖面图与断面图的区别
1．断面图只画出剖切平面剖切到的断面的投 影，它只是面的投影。而剖面图除了画出断面形 状外，还要画出形体被剖开后沿投影方向看到的 整个剩余部分形体的投影，它是体的投影。
剖面图
剖面图的分类——局部剖面图
形成 在不影响外形表达的情况下，将形体局部剖 开来表达结构内形所得的剖面图，称为局部剖面 图。局部剖切的位置和范围用波浪线来表示。 适用范围
它适用于外形复杂、内形简单且需保留大部 分外形，只需表达局部内形的形体。
剖面图
画局部剖面图的注意事项
1.表示剖切范围的波浪线可以看作是立体 “裂痕”的投影，因此，不应超出投影图 形之外，通过孔、洞时必须断开，也不能 与投影轮廓线重合。 2.波浪线多用于局部断裂以表示构造层次， 当构件需要全部被断裂时，采用折断线。
剖面图
画剖面图的注意事项
1.为了确切反映所表达内部结构的真实形 状，剖切平面一般选择投影面的平行面， 而且尽可能通过形体对称面或孔、洞、槽 的轴线。 2.剖切平面所剖到的部分，应画相应的剖 面材料图例或剖面线，剖面线间距保持一 致，当有轮廓线为45°时，可将剖面线画 成30°或60°。 3.为保持图形简明、清晰，凡不可见的轮 廓线，除通过其他投影图无法表达清楚的 情况外，均无需画出。
1）半外形图和半剖面图的分界线（对称轴线） 应画点划线；若作为分界线的点划线刚好与轮廓线 重合，则应避免用半剖面。 2）半剖面图一般习惯画在右半边、前半边或下 半边。 3）若形体具有两个方向的对称平面，且半剖面 图又置于基本投影位置时，标注可以省略。但形体 具有一个方向的对称面时半剖面图必须标注，标注 方法同全剖面图。 4）在立体的半个剖面图中，内部结构已经表达 清楚时，对称分布在半个投影图中的虚线可省略不 画。
1-1断面
2-2断面
断面图
剖面图与断面图的区别
1．断面图只画出剖切平面剖切到的断面的投 影，它只是面的投影。而剖面图除了画出断面形 状外，还要画出形体被剖开后沿投影方向看到的 整个剩余部分形体的投影，它是体的投影。
剖面图
剖面图的分类——局部剖面图
形成 在不影响外形表达的情况下，将形体局部剖 开来表达结构内形所得的剖面图，称为局部剖面 图。局部剖切的位置和范围用波浪线来表示。 适用范围
它适用于外形复杂、内形简单且需保留大部 分外形，只需表达局部内形的形体。
剖面图
画局部剖面图的注意事项
1.表示剖切范围的波浪线可以看作是立体 “裂痕”的投影，因此，不应超出投影图 形之外，通过孔、洞时必须断开，也不能 与投影轮廓线重合。 2.波浪线多用于局部断裂以表示构造层次， 当构件需要全部被断裂时，采用折断线。
剖面图
画剖面图的注意事项
1.为了确切反映所表达内部结构的真实形 状，剖切平面一般选择投影面的平行面， 而且尽可能通过形体对称面或孔、洞、槽 的轴线。 2.剖切平面所剖到的部分，应画相应的剖 面材料图例或剖面线，剖面线间距保持一 致，当有轮廓线为45°时，可将剖面线画 成30°或60°。 3.为保持图形简明、清晰，凡不可见的轮 廓线，除通过其他投影图无法表达清楚的 情况外，均无需画出。
1）半外形图和半剖面图的分界线（对称轴线） 应画点划线；若作为分界线的点划线刚好与轮廓线 重合，则应避免用半剖面。 2）半剖面图一般习惯画在右半边、前半边或下 半边。 3）若形体具有两个方向的对称平面，且半剖面 图又置于基本投影位置时，标注可以省略。但形体 具有一个方向的对称面时半剖面图必须标注，标注 方法同全剖面图。 4）在立体的半个剖面图中，内部结构已经表达 清楚时，对称分布在半个投影图中的虚线可省略不 画。
视图识读—剖面图和断面图
符形号状的的图正形投。影图呢？
1
1
1-1
剖视图
Section
1-1 断面图
Cut
观察：剖视图和断面图有什么区别？
剖视图和断面图的区别：
1
1
1-1
1-1
剖视图
断面图
剖视图—表达剖切后剩余体的所有形状。
断面图—只表达剖切面剖切到实体断面 的形状。
剖视图和断面图的关系：
1-1 剖视图
1-1 断面图
剖视图中包含断面图，即断面图是剖视 图的一部分。
V
剖
去
投
将剩余体向投影面 进行正投影。
被剖切面切到的轮 廓线用粗实线，剖 切面没有剖到，但 沿投影方向可以看 到的部分，用中实 线绘制。
V 虚线要改实线
剖
去
投
被剖切到断面部分
断面
的材料图例。
剖面符号必须画在 断面位置。
剖
去
投 剖面符号
通用剖面符号
剖视图剖切位置等基本
问题
信息如何表达？
剖 视 图 标 注 Label of sectional view
影方向。(如图所示)
1
1
1-1
1.剖 切 符 号 的 编 号 Cutting symbol ➢ (1)剖 切 编 号 所在一侧为剖切后的投
影方向。(如图所示)
1
➢ (2)以 阿 拉 伯 数 字 或 大 写 拉 丁 字 母 对剖切位置加以编号；
1
1-1
➢ (3)若 有 多 个 断 面 图 ， 应 按 顺 序 由
1
1-1
断面图形状？
剖视方向线从 右向左投影， 断面图形状？
剖切编号所在一侧为剖切后的 投影方向。
剖面图 与断面图解析 带图片演示
上一页 返回
第二节断面图
一、断面图的形成 用一个剖切平面将形体剖开之后，剖切平面与形体接触的部 位称为断面，如果把这个断面投射到与它平行的投影面上，所 得到的投影，就是断面图。断面图也是用来表示形体的内部形 状的，它能很好地表示出断面的实形。 图3-11所示为带牛腿的工字形柱子的1-1, 2-2断面图，从图中 我们可以看出该柱子上柱与下柱的形状不同。 二、断面图与剖面图的区别 断面图与剖面图一样，都是用来表示形体内部形状，但两者 也有区别(图3-12)。 (1)断面图只画出形体被剖开后断面的投影，是面的投影;而剖 面图要画出形体被剖开后整个余下部分的投影，是体的投影。 (2)音y切符号的标注不同。断面图的剖切符号只画出剖切位置 线，不画投射方向线，而是用编号的注写位置来表示剖切后的 投射方向。编号写在剖切位置线下侧，表示向下投射;注写在 左侧，表示向左投射。
上一页 下一页 返回
第二节断面图
(二)重合断面 画在视图内的断面称为重合断面。重合断面的图线与视图 的图线应有所区别，当重合断面的图线为粗实线时，视图的 图线应为细实线，反之则用粗实线。如图3-15所示为一槽钢 和背靠背双角钢的重合断面图，断面图轮廓及材料图例画成 细实线。 重合断面图不画剖切位置线亦不编号，图名沿用原图名。 重合断面图通常在整个构件的形状一致时使用，断面图形的 比例与原投影图形比例应一致。其轮廓可能是闭合的(图3-16)， 也可能是不闭合的(图3-16)，当不封闭时，应于断面轮廓线的 内侧加画图例符号。
返回
图3-16墙面的重合断面图—装饰图 案
返回
图3-17中断断面
(a)"T"梁;(b)槽钢
返回
图3-18钢屋架采用中断断面图表示 杆件
第二节断面图
一、断面图的形成 用一个剖切平面将形体剖开之后，剖切平面与形体接触的部 位称为断面，如果把这个断面投射到与它平行的投影面上，所 得到的投影，就是断面图。断面图也是用来表示形体的内部形 状的，它能很好地表示出断面的实形。 图3-11所示为带牛腿的工字形柱子的1-1, 2-2断面图，从图中 我们可以看出该柱子上柱与下柱的形状不同。 二、断面图与剖面图的区别 断面图与剖面图一样，都是用来表示形体内部形状，但两者 也有区别(图3-12)。 (1)断面图只画出形体被剖开后断面的投影，是面的投影;而剖 面图要画出形体被剖开后整个余下部分的投影，是体的投影。 (2)音y切符号的标注不同。断面图的剖切符号只画出剖切位置 线，不画投射方向线，而是用编号的注写位置来表示剖切后的 投射方向。编号写在剖切位置线下侧，表示向下投射;注写在 左侧，表示向左投射。
上一页 下一页 返回
第二节断面图
(二)重合断面 画在视图内的断面称为重合断面。重合断面的图线与视图 的图线应有所区别，当重合断面的图线为粗实线时，视图的 图线应为细实线，反之则用粗实线。如图3-15所示为一槽钢 和背靠背双角钢的重合断面图，断面图轮廓及材料图例画成 细实线。 重合断面图不画剖切位置线亦不编号，图名沿用原图名。 重合断面图通常在整个构件的形状一致时使用，断面图形的 比例与原投影图形比例应一致。其轮廓可能是闭合的(图3-16)， 也可能是不闭合的(图3-16)，当不封闭时，应于断面轮廓线的 内侧加画图例符号。
返回
图3-16墙面的重合断面图—装饰图 案
返回
图3-17中断断面
(a)"T"梁;(b)槽钢
返回
图3-18钢屋架采用中断断面图表示 杆件
剖面图与断面图PPT学习教案
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
第16页/共29页
正确
② 波浪线不能穿空而过，也不能超出视图的轮廓线。 ×
×
×
×
×
③ 在一个视图中，局部剖第1的7页数/共量29页不宜过多。
4、阶梯剖面图
A－A
A
A
A
B B
用两个或两个 以上相互平行的剖 切平面剖开物体。
A
•标注方法：
适用范围：
内、外形都需要 表达，形状对称或 基本对称时。
第9页/共29页
A--A
已表达清 楚的内形 虚线不画
画半剖视图时必须注意的问题：
1）半剖面图中，因物体的内部 形
状已由半个剖视图表达清楚， 所以在另外半个视图中的虚线 一般省去不画。
虚线省去不画!!!
2）画半剖视视图，不影响其 他
视图的完整性。
第6页/共29页
二、剖面图的分类
按剖切范围
全剖面图 半剖面图 局部剖面图
按剖切方法
阶梯剖面图 旋转剖面图 展开剖面图
第7页/共29页
1、全剖面图
用剖切面完全地剖开 物体所得的剖视图。
适用范围：
外形较简单，内形
较复杂，或图形不对称
A
时。
第8页/共29页
A – A剖面图 A
2、半剖面 图
以对称线 为界，一半画 视图，一半画 剖视。
第4页/共29页
4、绘制剖视图应注意的问题
（1）剖切面一般应平行于基本投影面，并通过物体内部的 主要轴线或对称线。
（2）剖切是一种假想，其它视图仍应按未剖切时完整画出。
（3）剖切面后方的可见部分要全部画出。 A – A剖面图
工程图学视图剖面图断面图画法
7. 图样画法
教学目标:
1. 掌握各种视图，剖视，断面图的定义，画法 标注及适用范围；
2. 掌握常用简化画法； 3. 具有应用图样画法综合表达机件的能力； 4. 了解三角投影法。
首页
7. 图样画法
7.1 视图
7.2 剖视图 7.3 断面图 7.4 其他表达方法 7.5 第三角投影法简介
a)俯、左视图多余 b) 虚线过多、层次不清
（2）移出断面图的标注方法
A
A A-A
B
B B-B
① 配置在剖切符号的延长线上的不对称移出断面, 可省略名称 （字母）, 若对称可不标注。
② 配置不在剖切符号的延长线上的对称移出断面, 可省略箭头。 ③ 其余情况必须全部标注。
移出断面图的种类及画法
b) a)
d)
e)
c)
f)
2.重合断面
断面图配置在剖切平面迹线处, 并与原视图重合称重合断面
3、局部视图可按基本视图的配置 形式配置，也可按向视图的配 置形式配置。
局部视图
三、斜视图
问题: 对于机件上的倾斜部分由于不平行基本投影面， 那么该部分在基本投影面的投影不反映实形。
解决办法:
（1）增加一个与倾斜表 面平行的辅助投影面。
（2）将倾斜部分向辅助 投影面投射。
斜视图是机件向不平行于基 本投影面的平面投影所得的 视图
肋板 的移出断面图与重合断面图的不同画法
7.4 其他表示方法
一、局部放大图
将机件的部分结构, 用大于原图形所采用的比例画出的图形
称为局部放大图。它用于机件上较小结构的表达和尺寸标注
。可以画成视图、剖视、断面等形式, 与被放大部位的表达
形式无关。图形所用的放大比例应根据结构需要而定, 与原
教学目标:
1. 掌握各种视图，剖视，断面图的定义，画法 标注及适用范围；
2. 掌握常用简化画法； 3. 具有应用图样画法综合表达机件的能力； 4. 了解三角投影法。
首页
7. 图样画法
7.1 视图
7.2 剖视图 7.3 断面图 7.4 其他表达方法 7.5 第三角投影法简介
a)俯、左视图多余 b) 虚线过多、层次不清
（2）移出断面图的标注方法
A
A A-A
B
B B-B
① 配置在剖切符号的延长线上的不对称移出断面, 可省略名称 （字母）, 若对称可不标注。
② 配置不在剖切符号的延长线上的对称移出断面, 可省略箭头。 ③ 其余情况必须全部标注。
移出断面图的种类及画法
b) a)
d)
e)
c)
f)
2.重合断面
断面图配置在剖切平面迹线处, 并与原视图重合称重合断面
3、局部视图可按基本视图的配置 形式配置，也可按向视图的配 置形式配置。
局部视图
三、斜视图
问题: 对于机件上的倾斜部分由于不平行基本投影面， 那么该部分在基本投影面的投影不反映实形。
解决办法:
（1）增加一个与倾斜表 面平行的辅助投影面。
（2）将倾斜部分向辅助 投影面投射。
斜视图是机件向不平行于基 本投影面的平面投影所得的 视图
肋板 的移出断面图与重合断面图的不同画法
7.4 其他表示方法
一、局部放大图
将机件的部分结构, 用大于原图形所采用的比例画出的图形
称为局部放大图。它用于机件上较小结构的表达和尺寸标注
。可以画成视图、剖视、断面等形式, 与被放大部位的表达
形式无关。图形所用的放大比例应根据结构需要而定, 与原
剖面图和断面图ppt课件
并在投影图上的相应位置画上剖切符号，进行编 号。 3. 画出截面和剖开后剩余部分的轮廓线投影
用粗实线画出剖切面剖切到部分的投影，用 中粗实线画出沿投射方向看到的部分的投影，不 可见线的虚线一般不画出。
13
4.填绘建筑材料图例
14
1.1.3 画剖面图应注意的问题
(1) 假想剖切 剖面图是假想把物体剖切后画出的投影，
置，剖切平面应选择适当的位置，使剖切后画出 的图形能确切、全面地反映所要表达部分的真实 形状。选择的剖切平面应平行于投影面，并且通 过形体的对称面或孔的轴线。
其次，确定剖切平面的数量。即要表达清楚 一个形体，需要画几个剖面图的问题。
12
2. 画出剖面的剖切符号并进行标注 剖切平面的位置确定之后，再确定投影方向，
58
§3 画剖、断面的要点和举例
一、画剖、断面图的要点
⑴剖面图是物体被切开后，留下部分的投影，是题 “体”的投影，而断面图则只画出物体和剖切平面相 接触的部分，是“面”的投影。 ⑵物体的剖切是假设的，当物体的一个投影图用剖、 断面图来表达后，其余的投影图不受影响，仍按完整 的的物体画出；或当其余投影图画剖切时，还是把物 体作为完整的来剖切。 ⑶通常采用投影面平行面作剖切平面，如水平面、正 平面。
59
⑷为了便于读图，一般需要注出剖面图和断面图 的名称、剖切线和投射方向，但有些情况下，可 省略： ①全剖面或半剖面图中，它的剖切线和投影图的 对称轴线重合，且图形又按投影图规定位置排列 时； ②移出断面图位于剖切线的延长线上，且图形的 对称轴线又和剖切线重合时； ③重合断面图； ④剖切线应尽量不要图上的轮廓线。
当物体内部形状较复杂时，则视图上虚线过多， 给读图和标注尺寸增加困难，为了清晰地表达物体内 部形状，国家标准规定采用剖面图来表达。
用粗实线画出剖切面剖切到部分的投影，用 中粗实线画出沿投射方向看到的部分的投影，不 可见线的虚线一般不画出。
13
4.填绘建筑材料图例
14
1.1.3 画剖面图应注意的问题
(1) 假想剖切 剖面图是假想把物体剖切后画出的投影，
置，剖切平面应选择适当的位置，使剖切后画出 的图形能确切、全面地反映所要表达部分的真实 形状。选择的剖切平面应平行于投影面，并且通 过形体的对称面或孔的轴线。
其次，确定剖切平面的数量。即要表达清楚 一个形体，需要画几个剖面图的问题。
12
2. 画出剖面的剖切符号并进行标注 剖切平面的位置确定之后，再确定投影方向，
58
§3 画剖、断面的要点和举例
一、画剖、断面图的要点
⑴剖面图是物体被切开后，留下部分的投影，是题 “体”的投影，而断面图则只画出物体和剖切平面相 接触的部分，是“面”的投影。 ⑵物体的剖切是假设的，当物体的一个投影图用剖、 断面图来表达后，其余的投影图不受影响，仍按完整 的的物体画出；或当其余投影图画剖切时，还是把物 体作为完整的来剖切。 ⑶通常采用投影面平行面作剖切平面，如水平面、正 平面。
59
⑷为了便于读图，一般需要注出剖面图和断面图 的名称、剖切线和投射方向，但有些情况下，可 省略： ①全剖面或半剖面图中，它的剖切线和投影图的 对称轴线重合，且图形又按投影图规定位置排列 时； ②移出断面图位于剖切线的延长线上，且图形的 对称轴线又和剖切线重合时； ③重合断面图； ④剖切线应尽量不要图上的轮廓线。
当物体内部形状较复杂时，则视图上虚线过多， 给读图和标注尺寸增加困难，为了清晰地表达物体内 部形状，国家标准规定采用剖面图来表达。
工程制图—断面图.ppt
课程适用专业：土木类专业 主讲教师： 制图教研室
工程制图
假想用剖切平面沿形体的某一部分切开,将处在观察者和剖切平面之间的 部分移去,而将其余的部分向投影面投影所得的视图,称为剖视图,简称剖面。
复习：什么 是剖视图？
提出问题：建筑施工图中梁柱节点结构怎么表达？
工程制图
§6-3 断面图
断面图的概念 断面图的分类 断面图的标注 断面图的应用
作业：习题册P49-1
作业：绘制下面结构的断面图。
工程制图
Thank You !
工程制图
工程制图
移出断面图
重合断面图
断面图的标注
例题1：绘制下面结构的移出断面图。
工程制图
2-2
注：画在剖切延长线上的移出
断面图，其图形对称时，可以
1-1
省略标注剖切符号和数字。
解决问题：建筑施工图梁柱节点结构怎么表达？
断面图
工程制图
断面图的应用
桥梁设计
道路工程
工程制图
钢结构
钢结构
工程制图
总结
断面图是假想用剖切面将物体的某处切断，画出该剖切面与物 体接触部分的图形，断面图是面的投影。 断面图分为移出断面图和重合断面图。 断面图标注包括剖切位置和字母，当其画在剖切延长线上的 且图形对称时，可以省略标注剖切符号。 断面图的应用。
工程制图
工程制图
断面图ห้องสมุดไป่ตู้概念
假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图 形，叫做断面图，简称断面。
1
1
1—1
2:1
2
2
2—2
2:1
工程制图
1
1
1
1
1—1
工程制图
假想用剖切平面沿形体的某一部分切开,将处在观察者和剖切平面之间的 部分移去,而将其余的部分向投影面投影所得的视图,称为剖视图,简称剖面。
复习：什么 是剖视图？
提出问题：建筑施工图中梁柱节点结构怎么表达？
工程制图
§6-3 断面图
断面图的概念 断面图的分类 断面图的标注 断面图的应用
作业：习题册P49-1
作业：绘制下面结构的断面图。
工程制图
Thank You !
工程制图
工程制图
移出断面图
重合断面图
断面图的标注
例题1：绘制下面结构的移出断面图。
工程制图
2-2
注：画在剖切延长线上的移出
断面图，其图形对称时，可以
1-1
省略标注剖切符号和数字。
解决问题：建筑施工图梁柱节点结构怎么表达？
断面图
工程制图
断面图的应用
桥梁设计
道路工程
工程制图
钢结构
钢结构
工程制图
总结
断面图是假想用剖切面将物体的某处切断，画出该剖切面与物 体接触部分的图形，断面图是面的投影。 断面图分为移出断面图和重合断面图。 断面图标注包括剖切位置和字母，当其画在剖切延长线上的 且图形对称时，可以省略标注剖切符号。 断面图的应用。
工程制图
工程制图
断面图ห้องสมุดไป่ตู้概念
假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图 形，叫做断面图，简称断面。
1
1
1—1
2:1
2
2
2—2
2:1
工程制图
1
1
1
1
1—1
道路工程制图与识图第6章 剖面图和断面图
38
⑦当用虚线表示被遮挡的复杂结构图时，应只绘制 主要结构或离视图较近的不可见图线，虚线可不画出。 如图6.28所示U形桥台的W 面41
42
6.4.2 剖、断面图的阅读 图6.29（a）为一沉井的投影图。因为沉井左右对 称，其立面投影图采用半剖面图表达。虽然沉井前后也 对称，但因为沉井中间有一道隔墙，所以侧面投影图不 宜采用半剖面图，故采用阶梯剖面图。
25
6.2.5 旋转剖面图 当物体具有回转轴，且内部结构不在同一平面上时， 用2个相交的剖切平面（交线垂直于某一基本投影面） 剖切物体后，将被剖切的倾斜部分旋转到与选定的基本 投影面平行，再进行投射，使剖面图既得到实形又便于 画图，这样的剖面图叫旋转剖面图，如图6.16所示。在 旋转剖面图中应注意以下几个问题： ①两剖切平面交线一般应与所剖切的物体回转轴重 合，并垂直于某一基本投影面且必须标注。 ②在画旋转剖面图时，应当先剖切、后旋转、再投 射。
12
13
在半剖面图中应注意以下几个问题： ①半外形图和半剖面图的分界线应画成点划线，不 能当作物体的外轮廓线而画成实线，如图6.8所示。
14
②当物体左右对称或前后对称时，将外形投影图绘 在中心线左边，剖面图绘在中心线右边，如图6.9（a） 所示；当物体上下对称时，将外形投影图画在中心线上 方，剖面图绘在中心线下方，如图6.9（b）所示。
7
8
9
6.2 剖 面 图
形体的形状多种多样，我们可以根据形体的内部构 造和外形构造选用适当的剖切方法。下面介绍常用的几 种剖面图。 6.2.1 全剖面图 假想用剖切平面把形体全部剖切开后，画出的剖面 图称为全剖面图，如图6.5所示。如果蓄水池的W 面投 影也采用全剖面，虽然可以清楚表示形体的内部构造， 但左壁上的穿孔就不能表示出来，如图6.6所示。所以 全剖面图适用于外形简单、内部结构比较复杂或不对称 的形体。
