欧姆定律在串并联电路中的计算

14.电阻R1的阻值为10欧，当电阻R1与R2以某种方式连接后接在电源两端时，R1两端的电压为9伏；当两电阻以另一种方式连接后接在同一电源两端时，R1两端的电压为3伏。求（1）电源电压（2）电阻R2的阻值
解：（1）同一电阻并联时的端电压大于串联时的端电压。由此可知：R1两端的电压为 9V时，R1与R2是并联，电源电压为9V。（2） R1与R2是串联 R2/R1= U2/U1=(U-U1)/U1=(9V-3V)/3V= 2 R2=2×R1=2×10Ω=20Ω
4.如图所示电源电压保持不变,R=15欧, 若在电路中再串联一个阻值为60欧的电阻,电流表的示数为0.2A。要使电流表的示数增大为1.2A，须在图中如何连接电阻？阻值为多大？
解：电源电压U=IR=0.2Ax(15Ω+60Ω)=15伏；当电流表的示数增大为1.2安时，电路总电阻阻值 , R =U/I’=15V/1.2Ω=12.5Ω。因为12.5Ω<15Ω，所以需在电阻R=15Ω上并联接一个电阻Rx，则有 12.5Ω=R Rx /(R+ Rx)=15Ω Rx /(15Ω+ Rx)，解得： Rx =75Ω。
7.如图所示,R1=20Ω,当开关S闭合时电流表示数为 0.3A,当开关S断开时电流表的示数变化了0.1A，求R2
解：S断开后R1电流为： ΙR1=0.3A－0.1A=0.2A 无论S断开还是S闭合ΙR1大小保持不变 S闭合时R1和R2并联电流：ΙR1=0.2A Ι=0.3A ΙR2=Ι －ΙR1=0.3A －0.2A=0.1A 根据并联分流公式：ΙR1/ΙR2=R2/R1 0.2A/0.1A=R2/20Ω R2=40Ω
17.R1R2二个电阻，串联后接到18V的电源上，通过的电流是2A,当它们并联接在同一电源上，总电流是9A,求R1R2 . 解：根据题意列出方程： 1.当串联时：R1+R2=U/I=18V/2A=9 Ω

欧姆定律计算题精选有答案

欧姆定律类型题精选（★★）一、单项选择题▲基础知识训练――欧姆定律的理解1、以下对于欧姆定律的理解中正确的是（ A ）A.导体两端的电压与导体中的电流成正比B.导体中的电流与导体的电阻成反比C.导体的电阻与导体两端的电压成正比D.导体两端的电压与导体的电阻成正比▲训练串并联关系2、 R1＝20欧姆,R2＝60欧姆,把它们串联后接到电路中,则（ C ）A.I1∶I2＝1∶3,U1∶U2＝1∶3B.I1∶I2＝3∶1, U1∶U2＝1∶1C.I1∶I2＝1∶1, U1∶U2＝1∶3D.I1∶I2＝1∶1, U1∶U2＝1∶4▲滑动变阻器――改变电流、电压3、如上图所示,电源电压不变,R1为固定电阻器,R2为滑动变阻器.当变阻器的滑片向右移动时,图中的伏特表、安培表示数的变化情况及它们示数的比值( D )A.伏特表示数变小, 安培表示数变大, 比值变小B.伏特表示数不变, 安培表示数变小, 比值变大C.伏特表示数变大, 安培表示数变小, 比值变不变D.伏特表示数变大, 安培表示数变小, 比值变大4、如右图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表( B )A．V1示数增大，V 2的示数增大 B．V1示数减小，V2的示数增大C．V1示数减小，V2的示数减小 D．V1示数增大，V2的示数减小▲电路变换――伏安表示数变化5、★★如右图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表的示数是3V，当开关S2闭合，S1断开时，电压表的示数是4.5V，则灯泡E1和E2两端的电压分别是（ D ）A.1.5V和3VB. 1.5V和4.5VC. 3V和4.5VD.3V和1.5V6、如图所示电路，电源两端的电压一定，开关S1闭合，S2断开。

如果使电压表和电流表的示数均增大，则下列操作一定可行的是（ C ）A 滑动变阻器的滑片P 向右移B 滑动变阻器的滑片P 向左移C 滑动变阻器的滑片P 不动，闭合开关S2D 滑动变阻器的滑片P 不动，断开开关S1▲滑动变阻器滑动范围7、★★如图所示的电路中，电源电压U=4.5V，且保持不变，电阻R1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

欧姆定律计算题(典型--带答案)

欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。

当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。

3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。

当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。

二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。

2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。

三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。

当 R2 取最小值时，电压表的读数为 9V。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。

四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。

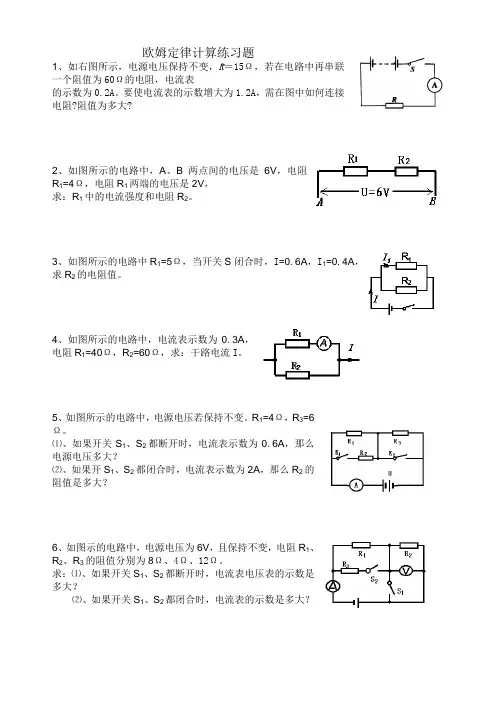

欧姆定律基础计算练习题(含答案)

欧姆定律计算练习题1、如右图所示，电源电压保持不变，R＝15Ω，若在电路中再串联一个阻值为60Ω的电阻，电流表的示数为0.2A。

要使电流表的示数增大为1.2A，需在图中如何连接电阻?阻值为多大?2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。

3、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。

4、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。

5、如图所示的电路中，电源电压若保持不变。

R1=4Ω，R3=6Ω。

⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？6、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。

求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大？⑵、如果开关S1、S2都闭合时，电流表的示数是多大？7、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。

但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？（无图）8、如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。

当滑片P移至R2的最左端时，电流表示数为0.6A。

当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？9、右图所示，R1=10Ω，将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A。

求：⑴、电阻R1两端的电压；⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电路的电阻。

10、右图所示，电源的电压为6V保持不变，电阻R1=5Ω，变阻器R2的最大阻值是10Ω。

求：电流表、电压表的示数的变化范围。

11、如右图所示的电路中，R1=30Ω，闭合开关S后，滑动变阻器的滑片P移动到a端时，电流表的示数I1=0.2A；当滑动变阻器P移动到b端时，电流表的示数I2=0.1Ω。

欧姆定律经典计算题

欧姆定律经典型题一、串联电路1．如图所示，电阻R1=12欧。

电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。

问：电源电压为多大？电阻R2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6伏且不变。

电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S，电流表示数为0.2安。

R1SR2PVA求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

2、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2、如图2所示电路,当K断开时电压表的示数为6伏, 电流表的示数为1A； K闭合时，电流表的读数为1.5安, 求：图2SR2R1A⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？3、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节来改变通过的电流，但必须保证电流表不超过其量程，问：（1）的阻值是多大？（2）接入电路的阻值最小不能小于多少？（3）取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。

电流表量程为0~0.6A，电压表的量程为0~3V。

欧姆定律在串并联电路中的应用练习题(含答案)

欧姆定律在串并联电路中的应用练习题（含答案）一、串联电路1、如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R1两端的电压；（2）R2的阻值2、如图所示，电源电压恒为12V，电阻R2为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R2两端的电压；（2）R1的阻值3、如图所示，电源电压恒为12V，电阻R1为10Ω，电阻R2为20Ω，当开关S 闭合后，求：（1）电路中的电流；（2）电压表的示数二、并联电路1、如图所示，电源电压为6V，定值电阻R1＝20Ω，定值电阻R2＝1OΩ，闭合开关S，求电流表A1的示数；电流表A2的示数2、如图所示，定值电阻R1＝20Ω。

闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为0.3A，求定值电阻R2的阻值。

3、如图所示，定值电阻R2＝10Ω。

闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为0.3A，求定值电阻R1的阻值。

4、如图所示，电源电压恒定，R1＝20Ω，闭合开关S，断开开关S1，电流表示数是0.3A．当闭合S、S1时，发现电流表示数变化了0.6A，求：（1）电源电压；（2）R2的阻值是多少？三、动态电路计算问题(开关通断引起的动态电路)1、如图所示的电路，电源电压保持不变，闭合开关S1、S2，电压表示数为3V，电流表示数为0.3A，断开S2后，电压表示数为2V。

求：(1)R1阻值 (2)R2阻值(3)电源电压2、如图所示，电源电压恒定，R1＝30Ω，R2＝60Ω．当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A．则电源电压等于V；当开关S1、S2都闭合时，S3断开，电流表的示数A。

3、如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开，S2闭合，电流表示数为0.3A，求：(1)R1阻值(2)R2阻值(3)电源电压4、如图所示电路中，电阻R1的阻值为4Ω，当开关S1和S2都闭合时，电流表示数为3A；当只闭合S2时，电流表示数为2A。

欧姆定律-串并联电流电压计算习题精选

欧姆定律基础内容基本要求略高要求较高要求欧姆定律了解欧姆定律的适用条件运用欧姆定律进行简单的计算欧姆定律的综合计算电阻的串、并联特点知道串、并联电路中电阻的特点电阻串、并联的简单计算混联电阻的计算一、对欧姆定律的认识1．欧姆定律是对同一段电路而言．在前面我们学到的串、并联电路中电流、电压的关系实际上是对不同段电路，而欧姆定律中三个物理量均是对应同一时刻的同一导体，具有“同一性”．即是说，只有是同一段电路中的电压、电流、电阻，三者才满足欧姆定律的关系． 2．关于对欧姆定律公式本身及其相关变形的理解．（1）I =UR是欧姆定律公式，它本身就反映出了同一导体中电流与电压成正比，与电阻成反比的关系．（2）U =IR 是上述公式的变形，它仅表示一个．导体两端的电压可由电流与电阻的乘积来求得．绝非意味着电压随电流（或电阻）的增大而增大，从而与电流（或电阻）成正比关系．实际情况是电压与电阻的大小共同决定电流，而电压大小与电阻大小无关．即电压与电流之间有一个因果关系，电压是因，电流是果，在表述时这种因果关系不能颠倒．（3）R =UI………..伏安法的依据，仍是一个变形式．它仅表示一个电阻的阻值大小可以由该电阻两端的电压和流过它的电流的比值来确定，并不意味电阻与电压成正比，与电流成反比．实际情况是，电阻的大小早就由导体的材料、长度、横截面积决定了，接入电路中后，即使两端电压升高，其阻值也不会随之成正比地升高，而是仍保持原来值，只是流经其中的电流将增大．（4）R =UI∆∆表明了一个电阻的阻值大小还可以用电压变化量和电流变化量的比值来表示．【例1】 UR I=的物理意义是（） A ．加在导体两端的电压越大，导体的电阻越大B ．导体中的电流强度越大，导体的电阻越小C ．导体的电阻跟电压成正比，跟电流强度成反比D ．导体的电阻等于导体两端的电压与通过导体的电流强度之比值【例2】某同学在探究“电流跟电压、电阻的关系”时，下列结论与如图所示图象相符的是（）A ．电阻一定时，电流随着电压的增大而增大B ．电阻一定时，电压随着电流的增大而增大C ．电压一定时，电流随着电阻的增大而减小D ．电压一定时，电阻随着电流的增大而减小【例3】两个用电器，第一个电阻是R ，第二个电阻是2R ，把它们串联起来接入电路中，如果第一个电阻两端的电压是4伏，那么第二个电阻两端的电压为（）A ．2伏B ．8伏C ．4伏D ．6伏【例4】两个完全相同的小灯泡并联在电路中，若加在小灯泡上的电压是7.1V ，通过两个小灯泡的总电流是1.42A ，则小灯泡的电阻是（）例题精讲知识点睛考试要求A ．10ΩB ．5ΩC ．0.5ΩD ．0.1Ω【例5】两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A ”，把它们串联起来，两端允许加上的最高电压是（）A ．10伏B ．15伏C ．19伏D ．25伏【例6】如图所示，通过灯泡L 1、L 2中的电流分别为0.2A 和0.3A ，电源电压保持不变，L 1的电阻为15Ω，则干路电流为 A ，电源电压是 V ，L 2的电阻为 Ω．【例7】现有两个电阻串联在电路中，已知12:3:2R R =，如果电路两端的电压为15V ，那么，1R 两端的电压将是（）A ．6VB ．5VC ．9VD ．10V【例8】如图所示，开关闭合后小灯泡L 1两端的电压是3V ，L 2的电阻是12Ω，电源电压是9V ，则L 1的电阻是（）A ．6ΩB ．9ΩC ．12ΩD ．24Ω【例9】灯泡L 1的电阻为200Ω，灯泡L 2的电阻为400Ω，两个灯泡并联后接入电路中，若通过L 1的电流强度为0.5A ，则通过L 2的电流强度为（）A ．0.75AB ．0.25AC ．2AD ．1A【例10】如图所示，电源电压保持不变，三个电阻的阻值分别是1R ，2R ，3R ．当闭合开关S 后，电流表1A ，2A ，3A 的示数分别为1I ，2I ，3I ，则12R R ∶= ．【例11】一种电工工具由一个小灯泡L 和一个定值电阻R 并联而成，通过L 、R 的电流跟其两端电压的关系如图所示．由图可得定值电阻R 的阻值为 Ω；当把这个工具接在电压为2V 的电路两端，L 、R 并联的总电阻是 Ω．【例12】如图所示，一定值电阻R 0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S ，当滑动变阻器的滑片P 滑到最左端时，电流表的示数为0.3A ；当滑动变阻器的滑片P 滑到最右端时，电流表的示数为0.1A ．则定值电阻R 0＝ Ω，电源的电压U ＝ V ．【例13】如图所示的电路中，14ΩR =，当开关断开时，安培表的示数为1.5A ，当开关闭合时，安培表的示数是2.5A ，那么电阻2R 的阻值是（）A ．4ΩB ．6ΩC ．8ΩD ．10Ω【例14】如图所示，滑动变阻器R 的总阻值为60Ω，定值电阻060ΩR =，电源电压18V ．断开开关S ，移动滑动片P 使电压表示数为9V ，然后闭合开关S ，则通过R 0的电流为（）A ．0.12AB ．0.15AC ．0.24AD ．0.45A【例15】图所示电路中电源两端的电压不变．滑动变阻器W R 的滑片P 在某两点间移动时，电流表的示数在1A 至2A 之间变化，电压表的示数在6V 至9V 之间变化．定值电阻R 的阻值及电源两端的电压分别为（） A ．6Ω 15V B ．6Ω 12V C ．3Ω 15V D ．3Ω 12V【例16】如图所示的电路中，电流表A 1、A 2、A 3的示数比为5:3:1，则电阻R 1、R 2、R 3之比为（）A ．1:3:5B ．3:5:15C ．1:1:2D ．2:2:1【例17】在图所示电路中，a 、b 是两个电表，其中一个是电流表，另一个是电压表，R 1、R 2是两个并联的定值电阻，其中R 1=20Ω．开关S 闭合后，电流表的示数为0.4A ，电压表的示数为6V ．下列说法正确的是（）A ．a 是电压表，b 是电流表B ．电阻12:4:3R R =C ．电流表测的是通过电阻R 2的电流D ．通过电阻R 1的电流是电流表示数的四分之三倍【例18】如图所示，电源两端电压不变，电阻R 1的阻值为2Ω．闭合开关S ，当滑动变阻器的滑片P 位于A 点时，电压表V 1的示数为4V ，电压表V 2的示数为10V ，当滑动变阻器的滑片P 位于B 点时，电压表V 1的示数为8V ，电压表V 2的示数为11V ．则电阻R 2的阻值是 Ω．【例19】如图的电路中，电源电压保持不变，定值电阻的阻值是4Ω，滑动变阻器的最大阻值10Ω．滑片P 置于滑动变阻器的中点时，电压表示数为8V ；当滑片从中点向b 端移动距离s 后，电压表示数变为6V ；当滑片从中点向a 端移动距离s 后，电压表示数为（）A ．4VB ．6VC ．10VD ．12V【例20】如图1R 为0~20Ω的滑动变阻器，电阻2 2.4R =Ω，电源电压为6V ，电流表1A 的量程为0~0.6A ，电流表A 的量程为0~3A ．（1）在开关S 闭合前，应将滑动变阻器的滑片P 放在（选填“左”或“右”）端．（2）为了保证两个电流表都能正常工作，在开关S 闭合后，滑动变阻器接入电路的阻值范围为．【例21】如图所示，120ΩR =，225ΩR =，当开关1S 闭合、2S 断开时，电压表的示数为2.8V ，当开关1S 断开、2S 闭合时，电压表示数可能的数值是（）A ．4.0VB ．3.5VC ．3.3VD ．2.5V【例22】在图所示的电路中，电源电压保持不变，电阻1R 为10Ω，2R 为20Ω，3R 的阻值不等于0．当断开开关S 时，电压表的示数为6V ，当闭合开关S 时，电压表的示数可能是（）A ．11VB ．10VC ．9VD ．8V【例23】三个定值电阻串联后接在电压恒定的电路两端，其阻值R 1=5Ω，R 2=10Ω，R 3=15Ω．某同学将一只电流表接在R 2的两端，如图所示，发现其示数为1.5A ．若将电流表的位置改接一只电压表，则电压表的示数为 V ．【例24】在如图所示的电路中，电源电压保持不变，开关S 闭合前，电流表1A 、2A 的示数比为5:3，开关S 闭合后，两电流表的示数比为3:2，则1R 、3R 的大小关系是（） A ．13R R < B ．13R R > C ．13R R = D ．无法确定二、电阻的串联和并联1．电阻串联串联电路的总电阻等于各串联电阻之和，即123…...+n R R R R R =+++ （1）特殊情况：a ．当n 个阻值为R 0的电阻串联时，电阻关系可简化为0R nR =b ．当只有两个电阻串联时：12R R R =+ （2）对公式的理解．该公式反映出了串联电路的总电阻大于任何一个分电阻．这是由于电阻串联后，相当于增加了导体的长度．从1212......U UU I R R R ===中可看出：串联电路中电压分配与电阻成正比．（正比分压）2．电阻的并联并联电路的总电阻的倒数，等于各并联电阻的倒数和，即121111......nR R R R =+++（1）特殊情况：a ．当n 个电阻均为R 0，则上式化简为0R R n =b ．当两个电阻并联时，上式可写为1212R RR R R =+（2）对公式的理解．初中阶段我们常遇到两个电阻并联的情况，因此该式应熟记，便于计算的迅捷．此外，对两个电阻并联的情况，我们还可以作以下的探究．对公式1212R R R R R =+而言，因为11212121R R R R R R R +<=++，所以，R 2乘以一个小于1的数应小于本身．即12212R R R R R ⋅<+；同理，11112R R R R R ⋅<+．因此两电阻并联后，其并联总电阻小于任一个分电阻．由此我们还可以继续推证出，任何个数的电阻并联，总电阻与分电阻都满足上述结论．这是由于电阻并联后，等效于增大了导体的横知识点睛截面积，从而使总电阻减小．由此可想像，当电路两端电压一定时，并入电路的电阻越多，并联总电阻就越小，并联总电流就越大．在实际生活中，当我们使用的用电器越多时，干路电流就越大，线路负荷就越重．【例25】有n 个阻值相同的电阻，全部并联与全部串联的总电阻之比是（）A ．21nB ．1nC ．2nD ．n【例26】已知电阻14ΩR =，与另一电阻2R 并联，其总电阻为2.4Ω，若1R 与2R 串联，则其总电阻为（）A ．4ΩB ．6.4ΩC ．10ΩD ．6Ω【例27】两只电阻并联后的总电阻为R ．现将其中任何一只的电阻值增大，则总电阻（）A ．大于RB ．小于RC ．等于RD ．无法判断．【例28】下列各组中两个电阻并联，总电阻最小的一组是（）A ．1Ω和9ΩB ．2Ω和8ΩC ．3Ω和7ΩD ．5Ω和5Ω【例29】有两个电阻R 1=2Ω，R 2=3Ω，若把它们串联接在电路中，总电阻是______Ω，R 1和R 2两端电压之比12:U U =_______．【例30】如图所示，将1R 、2R 、3R 、4R 、5R 五只阻值不等的电阻并联后接在电源电压为6V 的电路中，若电阻1R 的阻值为50欧，5R 为10欧，且12R R >>345R R R >>．当电键S 闭合后，可判断电流表的示数范围是______．【例31】如图所示的电路较为复杂，但采用合理的估算，就可以计算出电流表A 和毫安表mA 的示数分别为（）A ．0.13，30B ．0.11，10C ．0.33，30D ．0.31，10【例32】有一块均匀的半圆薄金属片，有一位同学先将它按图（甲）所示的方式接在电极A 、B 之间，测得其电阻为R ．然后再将它按图（乙）所示的方式接在电极C 、D 之间，此时测得半圆金属片的电阻值应为（）A ．RB ．2RC ．2R D ．4R欧姆定律的综合应用知识点睛例题精讲1．三个物理量（电流、电压、电阻）2．两个基本规律（欧姆定律：决定电阻大小的因素：长度、材料、横截面积、温度影响） 3．两种电路特点（串、并联电路的特点和应用）【例33】小明同学做电学实验，通过改变滑动变阻器3R 电阻的大小，依次记录的电压表和电流表的读数如下表所示．电压表读数/V U 0.60 0.70 0.80 0.90 1.00 1.10 电流表读数/A I 0.18 0.21 0.24 0.27 0.30 0.33分析表格中的实验数据，可推断小明实验时所用的电路可能是图中的（）【例34】如图所示的电路，电源电压保持不变．闭合开关S ，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图所示，根据图线的信息可知：（甲/乙）是电压表2V 示数变化的图线，电源电压为 V ．电阻1R 的阻值为 Ω．【例35】如图所示，电阻1R 标有“61A Ω”，2R 标有“3 1.2A Ω”，电流表12A A 、的量程均为0~3A ，电压表量程0~15V ，在a b 、间接入电压可调的直流电源，闭合开关S 后，为保证12R R 、均不损坏，则允许加的电源电压和通过电流表1A 的电流不得超过（） A ．9V 1A B ．3.6V 1.8A C ．9.6V 1A D ．3.6V 0.6A【例36】在图所示的电路中，电源电压不变，灯3L 的阻值为10Ω，当闭合开关S 后，电流表的示数为1A ，电压表的示数为2V ，过一段时间后，电压表的示数变为6V ．若不考虑温度对灯的电阻的影响，则造成电压表示数变化的原因是_________________，此时，电流表的示数将变为_____．【例37】电子琴的部分电路如图所示．电源电压15V 保持不变，电阻19ΩR =，2 4.5ΩR =，3 1.5ΩR =，滑动变阻器的阻值范围为010Ω．试求：当电路中的电流强度最小时，安培表的读数为，伏特表的读数为．【例38】图甲所示的电路中，1R 为滑动变阻器，02R R 、均为定值电阻，电源两端电压保持不变．改变滑动变阻器1R 的滑片位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中．根据以上条件可知电阻0R 的阻值为 Ω．【例39】如图所示，2R 是0~50 的变阻器，闭合开关后，电压表示数为6V ，电流表1A 的示数是0.5A ，电表流2A 的示数是2.0A ．求：（1）1R 的阻值和变阻器接入电路的电阻．（2）电流表1A 的量程是0~0.6A ，电表流2A 的量程是0~3A ．为了使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？。

欧姆定律串联、并联的计算

欧姆定律–串并联计算知识巩固欧姆定律部分涉及的范围题，简单归类为如下三个类型：1.两表示数反对应的；2.两表示数正对应的；3.给范围求其他物理量的。

类型1.两表示数反对应的。

这类题的特点是：伏特表测的是滑动变阻器的电压，当电流表示数取到最大值时，滑动变阻器接入阻值最小，电压表示数最小，当电压表示数最大时，滑动变阻器接入阻值最大，电压表示数最小。

1、如图，电源电压U=，电阻R0=6欧，变阻器R1的最大阻值为20欧，电流表量程为0~，电压表量程为0~3V。

为保护电表，变阻器接入电路的阻值范围是( )~20欧 ~20欧~10欧 ~10欧1.先看串并联：这是一个串联电路——R1和R2串联；2.再看表测谁：电流表测串联电流，电压表测滑动变阻器两端的电压；3.分析电路：顺序是：从电阻到电流到电压，电压是先定值，后可变：假设滑片P往右移，则滑动变阻器接入电路的电阻变大，电路中的总电阻R总变大，电源电压U一定，电路中的电流I=-就变小，说明R1两端的电压U1=IR1就变小，所以R2两端电压U2=U-U1就变大，电压表示数变大，当电压表示数最大时，滑动变阻器阻值达到最大；可见电压表量程限定了滑动变阻器接入阻值的最大值；反之，当滑片往左移时，滑动变阻器接入电路的电阻变小，电路中的总电阻R总变小，电源电压U一定，电路中的电流I=-就变大，电流表示数变大，当电流表示数最大时，滑动变阻器阻值达到最小，(即滑动变阻器阻值再小，电流表就烧坏了)，可见是电流表的量程限定了滑动变阻器接入阻值的最小值。

所以解题时只需分别取两表示数的最大值，解出当时滑动变阻器接入的阻值，再把解出的最大值和滑动变阻器的最大阻值进行比较，如果解出的最大值超过了滑动变阻器的最大阻值，那最大值就取滑动变阻器的最大值。

否则，就取解出的两个阻值为极值。

类型2.两表示数正对应的。

这类题的特点是：电压表测的是定值电阻两端的电压，电压表和电流表示数要变大都变大，要变小都变小，所以两表量程限定的都是滑动变阻器接入阻值的最小值，此时需取解出的两个阻值中较大的，才不至于把另一块表烧坏。

欧姆定律计算练习题(30道)

欧姆定律计算练习题一、串联电路部分1.有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压2.有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压4.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1两端的电压是4伏特，电路的总电阻为60欧姆，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中，电路中的电流是0.5安培，灯泡L1两端的电压是9伏特，灯泡L2为的电阻6欧姆，求：（1）灯泡L1的电阻（2）灯泡L2两端的电压（3）电源电压6.有两个灯泡串联在电路中，电路中的电流是0.2安培，电路中的总电阻为20欧姆，灯泡L2为的电阻15欧姆，求：（1）L1的电阻（2）灯泡L1和灯泡L2两端的电压（3）电源电压7.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1的电阻为45欧姆，灯泡L2为的电阻15欧姆，求：（1）灯泡L1和灯泡L2两端的电压（2）电源电压（3）电路中的总电阻8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻9.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L2的电阻（4）该电路的总电阻10.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L1的电阻（4）该电路的总电阻11.有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L1和L2两端的电压12.有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5欧姆，灯泡L2的电阻为25欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两端的电压13.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10欧姆，灯泡L1的电阻为5欧姆，求：（1）灯泡L2的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压14.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12欧姆，灯泡L2的电阻为8欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压15.有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压二、并联电路部分1.两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流2.两个灯泡并联在电路中，电源电压为12伏特，总电阻为15欧姆，灯泡L1中通过的电流为0.6安培，求：（1）干路电流（2）灯泡L2中通过的电流（3）灯泡L1和L2的电阻3.两个灯泡并联在电路中，电源电压为3伏特，L1的电阻为20欧姆，L2的电阻为10欧姆，求：（1）L1和L2并联后的等效电阻（2）灯泡L1和L2中通过的电流（3）干路电流4.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为20欧姆，干路电流为0.5安培，求：（1）L1和L2并联后的等效电阻（2）灯泡L1中通过的电流（3）灯泡L2中通过的电流（4）L2的电阻5.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为30欧姆，L2中通过的电流为0.4安培，求：（1）L2的电阻灯泡（2）L1中通过的电流（3）两灯并联后的等效电阻（4）干路总电流6.两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L2中通过的电流为0.4安培，求：（1）两灯并联后的等效电阻（2）L2的电阻（3）灯泡L1中通过的电流（4）L1的电阻7.两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培，求：（1）两灯的电阻（2）两灯并联后的总电阻（3）干路总电流8.两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为0.75安培，求：（1）电源电压（2）灯泡L1中通过的电流（3）灯泡L2中通过的电流（4）灯泡L2的电阻9.两个灯泡并联在电路中，两灯并联后的总电阻为1.6欧姆，灯泡L1的电阻为8欧姆，灯泡L1中通过的电流为0.4安培，求：（1）电源电压（2）干路中通过的电流（3）灯泡L2中通过的电流（4）L2的电阻10.两个灯泡并联在电路中，两灯并联后的总电阻为2.4欧姆，灯泡L1的电阻为6欧姆，灯泡L2中通过的电流为0.75安培，求：（1）L2的电阻电（2）源电压灯（3）泡L1中通过的电流（4）干路总电流11.两个灯泡并联在电路中，灯泡L1的电阻为20欧姆，L2的电阻灯泡为30欧姆，干路总电流为0.5安培，求：（1）两灯并联后的总电阻（2）电源电压（3）灯泡L1和L2中通过的电流12.两个灯泡并联在电路中，灯泡L1的电阻为15欧姆，L2的电阻灯泡为30欧姆，灯泡L1中通过的电流为0.2安培，求：（1）两灯并联后的总电阻（2）电源电压（3）灯泡L2中通过的电流（4）干路总电流13.两个灯泡并联在电路中，灯泡L1的电阻为10欧姆，灯泡L2中通过的电流为0.3安培，干路总电流为0.6安培，求：（1）灯泡L1中通过的电流（2）电源电压（3）L2的电阻（4）两灯并联后的总电阻14.两个灯泡并联在电路中，灯泡L2的电阻为20欧姆，通过它的电流为0.3安培，干路总电流为0.5安培，求：（1）电源电压（2）灯泡L1中通过的电流（3）L1的电阻（4）两灯并联后的总电阻15.两个灯泡并联在电路中，灯泡L2的电阻为40欧姆，通过它的电流为0.15安培，灯泡L1中通过的电流为0.1安培，求：（1）电源电压（2）干路总电流（3）L1的电阻（4）两灯并联后的总电阻。

初中九年级物理欧姆定律在串、并联电路应用练习题

11题图 12题图 13题图 14题图甲 26题图乙丙 27题图欧姆定律在串、并联电路的应用一·填空题1.串联电路的总电阻等于，写成数学表达式是；串联电路中各处电流；串联电路的总电压等于，写成数学表达式是。

2.几个导体串联起来总电阻比其中任何一个导体的电阻都，因为导体的串联相当于增加了导体的。

3.阻值为10Ω的电阻R1与阻值为25Ω的电阻R2串联后的总电阻是。

若通过R1的电流为0.2A，则通过电阻R2的电流是，R2两端的电压是。

4.R1与R2串联后的总电阻为350Ω，已知电阻R1=170Ω，则电阻R2= Ω。

5.电阻R1、R2串联在电路中，已知R1∶R2=3∶2，则通过的电流之比I1∶I2= ，电阻两端的电压之比U1∶U2= 。

6.R1=5Ω，R2=10Ω，串联后接到6V的电源上，则R1两端的电U1为，R2两端的电压U2为，U1∶U2= 。

7.电阻R1=30Ω，与电阻R2串联后总电阻为90Ω，则电阻R2为Ω。

将这两个电阻并联，其并联的电阻为Ω。

8.将20只电阻是9Ω的小灯泡串联接在36V的电源上，通过其中一个小灯泡的电流为 mA。

9.电阻R1和R2串联后的总电阻是1.5kΩ，接入电路后，R1两端的电压为6V，R2两端的电压为3V，则R1的阻值是Ω。

10.把6个完全相同的小灯泡串联起来，接在24V的电路上，每个小灯泡两端的电压是 V。

若每个小灯泡的电阻都是16Ω，电路中的电流是 A。

11.如图所示的电路，电压U为24V，电流表的示数为1.2A，电压表的示数为6V，则电阻R1阻值为Ω。

12.如图所示，已知R1=6Ω，U∶U2=4∶1，则R2的阻值是Ω，U1∶U2= 。

13.并联电路的总电阻倒数等于；并联电路中干路电流等于；并联电路中各支路两端电压。

如图所示的电路中，并联电路的电压U = ；干路中的电流I = ；总电阻的倒数1/R = 。

14.如图所示的电路，R1=20Ω，变阻器R2的阻值范围为0～40Ω，当变阻器滑片P移至变阻器的中点时，电流表的示数为0.5A，电源电压为 V，当变阻器滑片P移至阻值最大位置时，电流表的示数 A。

电路串并联及欧姆定律计算

A. SI 和S2B. S2 和S3C. SI 和S3D. S25・由一个电源.两个小灯泡、一个开关和几根导线连接成一个电路。

当断开开关时，两个灯泡都不发光；闭合开关，两个灯泡都发光，则下面说法中正确的是（）A.两灯泡一定是串联连接：B.两灯泡一楚是并联连接：C.以上两种情况都有可能。

二.填空题2、图2所示的电路图中：⑴灯泡EL1和EL2是_______ 联。

（2）___________________ 闭合开关，灯泡EL1 ,灯泡EL2 （选填“发光S“不发光”）。

3・如图1所示，要使灯L1与L2串联，应该闭合开关_______ ,断开开关______ :如果要使灯L1与L2并联，则应该闭合开关_______ ，断开开关 ______ :如果三只开关全闭合，电路发生______ o三.作图题有电路图连接实物图Bi 电路串并联及欧姆定律计算1＞电路串并联的判断及常考类型A、常见判断方法：泄义法.电流流向法（推荐）、节点法、断开法、经验法类型题：一.选择题1・分析图所示的实（）A、L1、L2是串联C、L1 L2、L3 是串联物连接电路，下列说法中B、L1、L3是串联D、L1、L2、L3 是并联2. 有三只相同的灯泡组成的电路，如果其中一只灯泡突然熄火，那么下而说法中正确的是（A. 如果电路是串联电路，另外两只灯泡一圧正常发光；B. 如果电路是并联电路，另外两只灯泡一泄也熄火：C. 如果电路是串联电路，另外两只灯泡一定也熄火。

要求：⑴开关心只控制电灯L1,开关K2只控制电灯L2：（2）共用一个电池组®202、将图13-3-14中的实物按要求连成电路。

欧姆定律计算专题训练

欧姆定律专题专题一：比值问题1.有两个电阻，R 1＝4Ω，R 2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I 1、I 2，它们两端的电压分别为U 1 ,U 2，则I 1、I 2 、U 1 ,U 2分别为（）A. 1∶1 2∶3B.2∶3 1∶1C. 1∶1 1∶ID.2:3 2:32. R 1：R 2＝2：3，并联在电路中，则R 1与R 2两端的电压之比为______，通过R 1与R 2的电流之比为______。

3.如图1所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（）A ．AB BC U U >，AB BC I I < B ．AB BC U U <，AB BC I I =C ．AB BC U U >，AB BC I I =D ．AB BC U U =，AB BC I I < 4.如图2所示，V 1和V 2是完全相同的两个电压表，都有最大测量值是3V 和15V 两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（） A ．R 1∶R 2＝1∶4 B．R 1∶R2＝4：l C ．R1∶R 2＝1∶5 D ．R 1∶R 2＝5∶l5.如图3所示的电路，当S 断开与闭合时，电流表的两次示数之比是1∶3，由此可知是R 1∶R 2 ( )A ．1∶3B ．1∶2C ．2∶1 D.3∶16.如图4所示电路中，当开关闭合后，电流表A 1、A 2的示数比I 1：I 2=5:3，则电阻比R 1：R 2=_____，电流表A 1、A 3的示数比I 1：I 3=_______。

7.如图5所示的，电源电压为U ，R 1＝12Ω，R 2＝6Ω，开关闭合后，电流表A 1与A 2的示数之比为_____ 。

8. 如图6所示的电路中，电源电压保持不变。

当开关S 断开，甲、乙两表为电流表时，两表的示数之比I 甲∶I 乙为3∶5，当开关S 闭合，甲、乙两表为电压表时，两表示数之比U 甲∶U 乙为（）A ．2∶5B ．3∶2C ．5∶2D ．5∶39.如图7电源电压不变，R 1=8Ω,R 2=12Ω,当S 1闭合、S 2断开，若①②都是电流表时，两表的示数之比为_______；当开关S 1S 2都闭合时，若①②都是电压表时，两表的示数之比为________。

17.4欧姆定律和串联并联计算题

3、并联电阻公式的推导法由欧姆定律： U I R 各支路中的电流分别为：
U I1 1 R1
I总 R1 R2 I
1
A
I
U I2 2 R2
U总干路中的电流为： I 总 R总
U
U总 U1 U 2 得： R R R 总 1 2
2
∵并联 ∴ I总= I 1 + I 2
又∵ U =U 1=U
解：
电路两端的电压： ∴ U = U 1=U 2
∵并联
= I 1 R 1= 2A ×3Ω = 6V 通过R 2 的电流：
由：
得：
I =I1+I2
6V U总－ 2A = 3A I 2 = I 总－I 1 = －I 1 = 1.2Ω R总 R 2 的阻值 6V U2 U R2 由： I 得： = 12Ω I2 R 0.5A
如果 R 1= 80Ω ，通过 R 1的电流为0.2A，求 R 2。解： R 总的电阻是： U总 24V 120 R总 I1 0.2 A
I 1 = 0.2A R 1= 80Ω
R 2 =？
R 2 的电阻是：
R2 R总 R1 120 80 40
分析由：串联电阻特点
U =24V
R2 R总 R1 得：
U总 R总 I1
（已知）由： I （已知）
U U R 得： I R
一、欧姆定律使用中的同体性
例1:如图,其中甲灯电阻是15Ω ,s闭合后,电流表读数为0.1A,请计算得出乙灯两端的电压?
A
甲
乙
S
注意1. 在运用I=U/R解题时,公式中的U,I,R必须是同一段我们把这一点称之为“同体性”。

中考物理-专题44 欧姆定律解串并联电路计算问题训练(共23道题)

2022年中考物理三轮复习冷热门与必考点专题练 (全国通用)专题44 欧姆定律解串并联电路计算问题训练(共23道题)一、选择题1. （2021陕西）如图1所示电路中，电源电压恒定不变，定值电阻R1的阻值为20Ω。

滑动变阻器R2的最大阻值为100Ω。

开关闭合后，当滑动变阻器的滑片P移到某一位置时。

电压表V1的示数如图2所示，R2的功率为1.75W。

下列说法正确的是（）A. 电阻R1与滑动变阻器R2并联B. 电压表V1测量电源电压C. 电流表的示数为0.05AD. 电源电压为12V2. （2021江苏扬州）如图所示，电源电压保持6V不变，R1=5Ω，R3=15Ω，滑动变阻器R2标有“15Ω 2A”字样，下列说法正确的是（）A. 当R2的滑片P在b端，只闭合S、S1时，电流表示数为0.3A，电压表示数为0B. 当R2的滑片P在b端，只闭合S、S2时，电流表示数为0.2A，电压表的示数为3VC. 当R2的滑片P在a端，只闭合S、S2时，电流表示数为0.4A，电压表示数为6VD. 当R2的滑片P在a端，闭合S、S1，S2时，电流表示数为1.2A，电压表的示数为03.（2020牡丹江鸡西）如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A. 1.2A，1.2AB. 0.3A，0.3AC. 1.2A，0.3AD. 1.5A，0.3A4.如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（）A．通过电阻R1的电流为0.5A；B．电源电压为5V；C．电阻R1的阻值为15Ω；D．若断开开关S2，电流表A1示数变大5.如图所示的电路中，R1：R2=3：1， S断开时，电流表的示数为I1， S闭合时，电流表的示数为I2，则I1与I2之比是（）A．3：4 B．4：3 C．1：3 D．1：46.（2020湖北武汉）如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

串联电路
1、在图115的电路里，安培表的示数是0.3安培，如果小灯泡L的电阻是10欧姆，整个电路里的电阻是30欧姆。

求：
(1)小灯泡L两端的电压；
(2)滑动变阻器连入电路中的电阻；
2.如图所示的电路中，A、B两点间的电压是6V，电阻R1=4
Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电
阻R2。

3、在图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表
的读数分别是0.10A和2.0V，则通过R2的电流是多少A，R2两端的电
压是V，R1的电阻是Ω。

4．如图所示，电阻R1=12欧。

电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。

问：电源电压为多大？电阻R2的阻值为多大？
5．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：
（1）电阻R1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。

图
6、在如图所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”
字样，两电表均为常用电表。

闭合电键S ，电流表示数为0.2安。

（2）电阻R 2连入电路的阻值；
（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

并联电路 1. 如图所示电路中，R 1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A ，请计算：
（1）电阻R 2的阻值；（2）电源电压；（3）通过R 2的电流。

2、如图所示电路，R 1=R 2=12Ω，电源电压为I8V ．求：
(1)通过R 1的电流是多少?
(2)电流表的示数是多少?
3、如图2所示的电路中，电源电压是12V 且保持不变，R 1=R 3=4
Ω, R 2＝6Ω.试求：
（1）当开关S 1、S 2断开时，电流表和电压表示数各是多少？
（2）当开关S 1、S 2均闭合时，电流表和电压表示数各是多少？
R 1 S
R 2
P
V A
4．如图12所示，电源电压保持不变，电阻R1＝30Ω，
电流表A1的示数为0.4A，A2的示数为0.8A，求电源电压
和R2的阻值各为多少？
5、如图所示，巳知电源电压为6V，电阻R1为10Ω。

闭合开关后，电流表示数为1A，则R2=______Ω，通过R2的电流等于________A。

6、如图所示电路，R1=R2=12Ω，电源电压为I8V．求：
(1)R1、R2并联后的总电阻是多少?
(2)电流表的示数是多少?
7、)如图所示，已知电阻R1=3Ω、R2=6Ω，电流表A1的示数
是0.6A，则电流表A的示数是多少
8、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，
求R2的电阻值。

9.如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，
R2=60Ω，求：干路电流I。

10、如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断
开时，电流表示数为0.6A，则当K闭合时，电流表的示数为多少？
11．如图104所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？
12、．如图107所示电路，当电键K闭合后，安培计的读数为2安培，伏特计的读数为6伏特，如果R1=3R2，求电阻R1、R2的值。
