旁路二极管
光伏组件中旁路二极管之关键作用资料讲解

光伏组件中旁路二极管之关键作用光伏组件中旁路二极管之关键作用一、热斑效应一串联支路中被遮蔽的太阳电池组件,将被当作负载消耗其他有光照的太阳电池组件所产生的能量。
被遮蔽的太阳电池组件此时会发热,这就是热斑效应。
这种效应能严重的破坏太阳电池。
有光照的太阳电池所产生的部分能量,都可能被遮蔽的电池所消耗。
为了防止太阳电池由于热斑效应而遭受破坏,最好在太阳电池组件的正负极间并联一个旁路二极管,以避免光照组件所产生的能量被受遮蔽的组件所消耗。
二、Bypassdiode的作用:当电池片出现热斑效应不能发电时,起旁路作用,让其它电池片所产生的电流从二极管流出,使太阳能发电系统继续发电,不会因为某一片电池片出现问题而产生发电电路不通的情况。
三、Bypassdiode选择原则:1、耐压容量为最大反向工作电压的两倍;2、电流容量为最大反向工作电流的两倍;3、结温温度应高于实际结温温度;4、热阻小;5、压降小;四、实际结温温度测量方法:把组件放在75度烘箱中至热稳定,在二极管中通组件的实际短路电流,热稳定后(例如1h),测量二极管的表面温度,根据以下公式计算实际结温:Tj=Tcase+R*U*I其中R为热阻系数,由二极管厂家给出,Tcase是二极管表面温度(用热电偶测出),U是二极管两端压降(实测值),I为组件短路电流。
计算出的Tj不能超过二极管规格书上的结温范围。
五、旁路二极管对电路影响示意图:当电池片正常工作时,旁路二极管反向截止,对电路不产生任何作用;若与旁路二极管并联的电池片组存在一个非正常工作的电池片时,整个线路电流将由最小电流电池片决定,而电流大小由电池片遮蔽面积决定,若反偏压高于电池片最小电压时,旁路二极管导通,此时,非正常工作电池片被短路。
六、每个旁路二极管并联电池片数目的计算1、旁路二极管电流容量最小应为:I=4.73×2=8.46A2、选用10SQ030型二极管最大返偏电压为:VRRM=30vIAV=10AVF=0.55VTJ=-55-200℃3、耐压容量为30Ⅴ的旁路二极管最多可保护125×125电池片数目为:N=30/(2×0.513)≈29.24即最多可保护29片125×125电池片;4、旁路二极管截止状态时存在反向电流,即暗电流,一般小于0.2微安;原则上每个电池片应并联一个旁路二极管,以便更好保护并减少在非正常状态下无效电池片数目,但因为旁路二极管价格成本的影响和暗电流损耗以及工作状态下压降的存在,对于硅电池,每十五个电池片可并联一个旁路二极管为最佳。
光伏组件常见的故障

光伏组件常见的故障
1. 热斑:热斑是指在光伏组件中由于部分电池片受到遮挡或损坏,导致该部分电池片产生过热现象。
热斑会降低光伏组件的输出功率,并可能引起电池片的老化和损坏。
2. 隐裂:隐裂是指在电池片内部出现的细微裂纹,通常无法直接观察到。
隐裂会降低电池片的转换效率,并可能导致电池片的开路或短路。
3. 功率衰减:随着时间的推移,光伏组件的输出功率可能会逐渐下降,这称为功率衰减。
功率衰减的原因可能包括电池片的老化、灰尘和污垢的积累、以及温度和湿度等环境因素的影响。
4. 旁路二极管失效:旁路二极管用于保护光伏组件免受反向电流的损害。
如果旁路二极管失效,可能会导致光伏组件在反向电流时受到损坏。
5. 连接失效:光伏组件之间的连接可能会出现松动、腐蚀或断开等问题,导致组件之间的电流传输受阻或中断。
6. 玻璃破裂:光伏组件的玻璃表面可能会因为受到冲击、温度变化或其他原因而破裂。
玻璃破裂会影响组件的绝缘性能和机械强度。
7. 接线盒故障:接线盒是光伏组件的电气连接部分,如果接线盒出现故障,如密封不良、接线松动或腐蚀等,可能会导致电气连接失效。
为了确保光伏组件的正常运行,需要定期进行检查和维护,及时发现和处理潜在的故障。
此外,在安装和使用光伏组件时,应遵循相关的安装和操作规范,以减少故障的发生。
旁路二极管 和sic mos管

旁路二极管(也称为“反并联二极管”或“反并联二极晶体管”)和SiC MOSFET(碳化硅金属氧化物半导体场效应晶体管)都是电子元件,用于电路中的不同目的和应用。
以下是它们的简要介绍:
旁路二极管(Schottky Diode):
•旁路二极管是一种特殊的二极管,与常规的PN二极管不同,它的结构是由金属和半导体材料构成的。
•它具有较低的开关损耗和快速的开关特性,因此常用于高频和高速电路中。
•旁路二极管的主要特点是具有较低的正向电压降(正向压降),这有助于减少能量损耗,并提高电路的效率。
•应用领域包括开关电源、逆变器、射频(RF)电路等。
SiC MOSFET(碳化硅金属氧化物半导体场效应晶体管):
•SiC MOSFET是一种功率半导体器件,利用碳化硅材料制造而成。
与传统的硅MOSFET相比,它具有更高的电压
耐受能力、更低的导通电阻和更高的工作温度范围。
•SiC MOSFET通常用于高功率、高频率和高温度应用,如电动汽车的电力转换、电力电子、电力输配电和电力系
统等。
•它们具有快速的开关速度和低导通损耗,使其成为高效能源转换器的理想选择。
总的来说,旁路二极管和SiC MOSFET都是重要的电子元件,但它们用于不同类型的电路和应用中。
选择哪种元件取决于具体的电路需求、功率要求、频率要求和工作环境条件。
太阳能板旁路二极管

太阳能板旁路二极管太阳能板旁路二极管,也称为“热释二极管”或“保护二极管”,是一种用于保护太阳能电池板的电子元件。
太阳能电池板是将太阳能转换为电能的设备,可以用于家庭和工业用途。
太阳能板旁路二极管可以保护太阳能电池板免受过电流和过电压的破坏,从而延长太阳能电池板的使用寿命。
太阳能板旁路二极管的原理是利用热功效电子发射的效应。
当电流在正常工作范围内时,太阳能电池板正常工作,太阳能板旁路二极管处于关闭状态。
当过电流或过电压发生时,太阳能电池板会产生异常,太阳能板旁路二极管会自动进入开启状态,将多余的电流或电压绕过太阳能电池板,从而保护电池板不受损坏。
太阳能板旁路二极管具有以下特点:1. 低压降:太阳能板旁路二极管具有较低的压降,可以在电池板电压较低时正常工作,从而最大程度地利用太阳能。
2. 高效率:太阳能板旁路二极管可以快速响应电流和电压的变化,实现高效保护电池板。
3. 热稳定性:太阳能板旁路二极管可以在高温环境下正常工作,不易受损。
4. 费用低廉:太阳能板旁路二极管是一种廉价的电子元件,成本低廉。
太阳能板旁路二极管的应用范围较广,可用于工业、家庭和农业等各个领域。
在一些较为恶劣的环境下,如沙漠、高原等地区,太阳能电池板容易受到损坏。
太阳能板旁路二极管可以保护太阳能电池板,增加其使用寿命。
此外,太阳能板旁路二极管也可以用于太阳能发电系统中,以稳定电流和电压。
总之,太阳能板旁路二极管是一种重要的电子元件,可以保护太阳能电池板不受过电流和过电压的破坏,延长电池板的使用寿命。
在太阳能发电系统中,太阳能板旁路二极管起到了重要的稳定作用,因此在太阳能电池板的选购及使用过程中,应当引起足够的重视。
旁路二极管

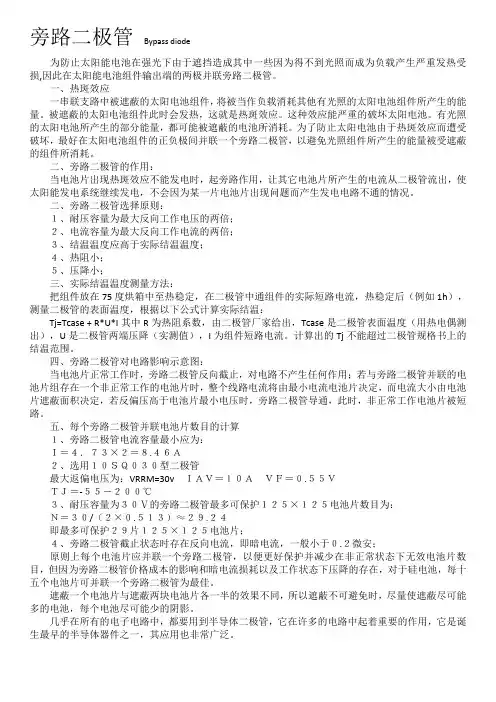

旁路二极管Bypass diode为防止太阳能电池在强光下由于遮挡造成其中一些因为得不到光照而成为负载产生严重发热受损,因此在太阳能电池组件输出端的两极并联旁路二极管。
一、热斑效应一串联支路中被遮蔽的太阳电池组件,将被当作负载消耗其他有光照的太阳电池组件所产生的能量。
被遮蔽的太阳电池组件此时会发热,这就是热斑效应。
这种效应能严重的破坏太阳电池。
有光照的太阳电池所产生的部分能量,都可能被遮蔽的电池所消耗。
为了防止太阳电池由于热斑效应而遭受破坏,最好在太阳电池组件的正负极间并联一个旁路二极管,以避免光照组件所产生的能量被受遮蔽的组件所消耗。
二、旁路二极管的作用:当电池片出现热斑效应不能发电时,起旁路作用,让其它电池片所产生的电流从二极管流出,使太阳能发电系统继续发电,不会因为某一片电池片出现问题而产生发电电路不通的情况。
二、旁路二极管选择原则:1、耐压容量为最大反向工作电压的两倍;2、电流容量为最大反向工作电流的两倍;3、结温温度应高于实际结温温度;4、热阻小;5、压降小;三、实际结温温度测量方法:把组件放在75度烘箱中至热稳定,在二极管中通组件的实际短路电流,热稳定后(例如1h),测量二极管的表面温度,根据以下公式计算实际结温:Tj=Tcase + R*U*I其中R为热阻系数,由二极管厂家给出,Tcase是二极管表面温度(用热电偶测出),U是二极管两端压降(实测值),I为组件短路电流。
计算出的Tj不能超过二极管规格书上的结温范围。
四、旁路二极管对电路影响示意图:当电池片正常工作时,旁路二极管反向截止,对电路不产生任何作用;若与旁路二极管并联的电池片组存在一个非正常工作的电池片时,整个线路电流将由最小电流电池片决定,而电流大小由电池片遮蔽面积决定,若反偏压高于电池片最小电压时,旁路二极管导通,此时,非正常工作电池片被短路。
五、每个旁路二极管并联电池片数目的计算1、旁路二极管电流容量最小应为:I=4.73×2=8.46A2、选用10SQ030型二极管最大返偏电压为:VRRM=30vIAV=10AVF=0.55VTJ=-55-200℃3、耐压容量为30Ⅴ的旁路二极管最多可保护125×125电池片数目为:N=30/(2×0.513)≈29.24即最多可保护29片125×125电池片;4、旁路二极管截止状态时存在反向电流,即暗电流,一般小于0.2微安;原则上每个电池片应并联一个旁路二极管,以便更好保护并减少在非正常状态下无效电池片数目,但因为旁路二极管价格成本的影响和暗电流损耗以及工作状态下压降的存在,对于硅电池,每十五个电池片可并联一个旁路二极管为最佳。
组件旁路二极管详解

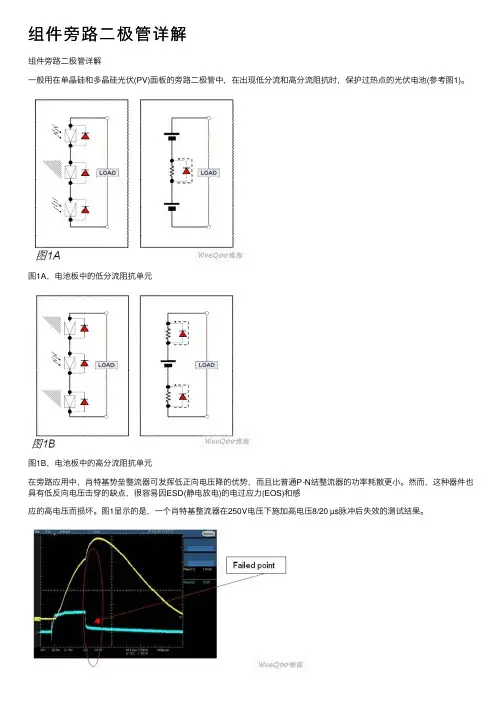

组件旁路⼆极管详解组件旁路⼆极管详解⼀般⽤在单晶硅和多晶硅光伏(PV)⾯板的旁路⼆极管中,在出现低分流和⾼分流阻抗时,保护过热点的光伏电池(参考图1)。
图1A,电池板中的低分流阻抗单元图1B,电池板中的⾼分流阻抗单元在旁路应⽤中,肖特基势垒整流器可发挥低正向电压降的优势,⽽且⽐普通P-N结整流器的功率耗散更⼩。
然⽽,这种器件也具有低反向电压击穿的缺点,很容易因ESD(静电放电)的电过应⼒(EOS)和感应的⾼电压⽽损坏。
图1显⽰的是,⼀个肖特基整流器在250V电压下施加⾼电压8/20 µs脉冲后失效的测试结果。
图1,肖特基整流器在250V电压和⼀个8/20 µs脉冲(2-Ω线阻)情况下失效。
ESD——静电放电光伏电池光伏电池是太阳能光伏电池的简称,⽤于把太阳的光能直接转化为电能。
⽬前地⾯光伏系统⼤量使⽤的是以硅为基底的硅太阳能电池,可分为单晶硅、多晶硅、⾮晶硅太阳能电池。
在能量转换效率和使⽤寿命等综合性能⽅⾯,单晶硅和多晶硅电池优于⾮晶硅电池。
多晶硅⽐单晶硅转换效率低,但价格更便宜。
按照应⽤需求,太阳能电池经过⼀定的组合,达到⼀定的额定输出功率和输出的电压的⼀组光伏电池,叫光伏组件。
根据光伏电站⼤⼩和规模,由光伏组件可组成各种⼤⼩不同的阵列。
本公司光伏组件,采⽤⾼效率单晶硅或多晶硅光伏电池、⾼透光率钢化玻璃、Tedlar、抗腐蚀铝合多边框等材料,使⽤先进的真空层压⼯艺及脉冲焊接⼯艺制造。
即使在最严酷的环境中也能保证长的使⽤寿命。
组件的安装架设⼗分⽅便。
组件的北⾯安装有⼀个防⽔接线盒,通过它可以⼗分⽅便地与外电路连接。
对每⼀块太阳电池组件,都保证20年以上的使⽤寿命。
是⽤层压膜与玻璃或透明的⼆氧化硅板压到⼀起,或是⽤环氧树脂材料粘在⼀起。
玻璃、化学材料平板和层压薄膜都很容易产⽣ESD,ESD的强度取决于表⾯直径。
ESD可能损坏肖特基整流器的芯⽚端,主要是通过过热失效的⽅式(图2A和2B)。
为什么在太阳能电池组件输出端的两极并联一个旁路二极管

为什么在太阳能电池组件输出端的两极并联一个旁路二极管怎么理解:“为防止太阳能电池在强光下由于遮挡造成其中一些因为得不到光照而成为负载产生严重发热受损,最好在太阳能电池组件输出端的两极并联一个旁路二极管。
”我是个新手,不太了解这个,希望大家帮忙,谢谢!问题补充:谢谢回答。
不过还有疑问。
能不能更详细的解释一下每个太阳能单元输出的电压?以及并联的二极管是如何解决不能发电的部分发热的问题的?答:在电池因为遮挡而得不到阳光或者部分照不到的情况下,这块电池产生的电流会变小,因为电池板内的电池的连接方式是串联,所以他们的电流是必须相同的,所以因为这个bad cell,导致了整个板输出的电流变小了,输出功率也变小了。
但是其他电池产生的功率是不减少的,输出少了,只能“内部消化”了,消化的地方就是哪个bad cell,而产生hot spot.旁路二极管就是为了在有bad cell的情况下,短路这个bad cell,而不影响其他的电池的输出。
但是每个电池都加一个二极管,这个成本不是一般的高,所以一般是18个电池一个二极管太阳能电池的暗伏安特性和一般二极管的伏安特性的异同在一定的光照下,太阳电池产生一定的电流ISC ,其中一部分是流过P - N 结的暗电流,另一部分是供给负载的电流。
故可把光照P - N 结看作是一个恒流源与理想二极管的并联组合,恒流源的电流就是最大的光生电流ISC ,流过理想二极管的电流即暗电流ID , IL 为流过负载电阻R的电流。
太阳能电池组件中的防反充电二极管的最大反向电压大约应设定在多大,可以用肖特基二极管吗?因为SBD的反向电压较低那要看太阳能电池本身的输出电压有多高了,二极管的耐压一定要比被充电的电池电压高,否则电池就会击穿它了。
注意电池电压不要按标称电压计算,而是要按最高电压计算,电池充满时的电压约为标称的1.2倍。
为了防止意外,应留出余量,一般取最大值的1.414倍。
什么是太阳能电池暗特性太阳能电池基本特性研究苗建勋,李水泉,石发旺,曹万民,武金楼(洛阳工学院,洛阳,471039)摘要随着太阳能电池使用日益广泛,对太阳能电池特性的研究也越来越引起人们的重视。
旁路二极管功率

旁路二极管功率摘要:1.旁路二极管功率的概念2.旁路二极管功率的计算方法3.旁路二极管功率的影响因素4.提高旁路二极管功率的措施正文:旁路二极管功率是指在电力电子转换器中,旁路二极管所承受的功率。
旁路二极管作为电力电子设备的重要组成部分,其功率承受能力直接影响到设备的整体性能和稳定性。
因此,对旁路二极管功率的研究具有重要的实际意义。
一、旁路二极管功率的概念旁路二极管(By-pass diode)是一种用于保护电力电子设备中的IGBT (绝缘栅双极晶体管)元件的二极管。
当IGBT 开关断开时,旁路二极管可以提供一个低阻抗路径,使电流流过,避免电压尖峰,保护IGBT 元件。
在这个过程中,旁路二极管会承受一定的功率。
二、旁路二极管功率的计算方法旁路二极管功率的计算方法通常基于电力电子设备的工作条件和旁路二极管的电气特性。
一种常用的计算方法是基于旁路二极管的平均电流和正向电压,通过以下公式计算:旁路二极管功率= 旁路二极管平均电流×旁路二极管正向电压三、旁路二极管功率的影响因素旁路二极管功率受到多种因素的影响,主要包括:1.电流波形:电流波形的不同会导致旁路二极管功率的波动。
例如,脉冲宽度调制(PWM)信号会使旁路二极管功率随着脉宽的变化而变化。
2.工作温度:旁路二极管的功率承受能力随温度的升高而降低。
因此,工作温度对旁路二极管功率具有重要影响。
3.旁路二极管的电气特性:旁路二极管的正向电压、反向恢复时间和动态阻抗等电气特性直接影响其功率承受能力。
四、提高旁路二极管功率的措施为了提高旁路二极管功率,可以采取以下措施:1.选择具有较高功率承受能力的旁路二极管:通过选用具有较高额定功率的旁路二极管,可以提高其功率承受能力。
2.优化电力电子设备的工作条件:通过调整工作温度、电流波形等参数,可以降低旁路二极管的功率损耗。
3.采用多路旁路二极管技术:通过使用多个旁路二极管并联,可以有效地分散功率,提高整体功率承受能力。
太阳能板旁路二极管

太阳能板旁路二极管太阳能板旁路二极管的作用和原理引言:太阳能板是一种转换太阳能为电能的装置,而太阳能板旁路二极管则是太阳能系统中的重要组成部分。
在本文中,我们将深入探讨太阳能板旁路二极管的作用、原理以及相关的观点和理解。
一、太阳能板旁路二极管的作用太阳能板旁路二极管在太阳能系统中扮演着非常重要的角色。
它主要用于保护太阳能板免受一些潜在的危害,同时也有助于提高系统的效率。
具体而言,太阳能板旁路二极管的作用包括以下几个方面:1. 防止电池过充:在太阳能系统中,当太阳能板向电池组输出电能时,可能会出现电池过充的情况。
过充会导致电池损坏或发生事故。
太阳能板旁路二极管可以通过将多余的电能绕过电池组,防止电池过充,保护电池组的安全和寿命。
2. 防止电池放电:与过充相反,太阳能系统中还可能出现电池放电的情况。
当太阳能板无法提供足够的电能时,电池组可能会向太阳能板倒流放电,导致电池损坏。
太阳能板旁路二极管可以防止电池放电,保护电池组的安全和稳定运行。
3. 防止逆流损失:在太阳能系统中,当太阳能板无法产生足够的电能时,系统可能会从电池组中提取电能。
如果没有太阳能板旁路二极管,这会导致逆流损失。
太阳能板旁路二极管可以减少逆流损失,提高系统的效率。
二、太阳能板旁路二极管的原理了解太阳能板旁路二极管的原理对于深入理解其作用十分关键。
太阳能板旁路二极管是一种特殊的二极管,其特点是具有低电阻和反向电压高于太阳能电池组工作电压。
具体原理如下:1. 低电阻:太阳能板旁路二极管具有低电阻,这意味着在正向电压下,电流可以很容易地通过二极管,而不会有太多的电压降。
这个特性使得太阳能板旁路二极管能够在需要绕过电池组时提供较低的电阻路径。
2. 反向电压高于工作电压:正常工作情况下,太阳能板的输出电压是小于电池组的工作电压的。
太阳能板旁路二极管的反向电压要高于电池组的工作电压,这样当太阳能板的输出电压低于电池组工作电压时,太阳能板旁路二极管会阻止电流流过,从而保护电池组的安全。
旁路二极管工作原理

旁路二极管工作原理旁路二极管是一种常见的电子元件,它在电路中起着重要的作用。
了解旁路二极管的工作原理对于电子工程师和爱好者来说是非常重要的。
本文将详细介绍旁路二极管的工作原理,希望能够帮助读者更好地理解这一电子元件。
旁路二极管是一种具有双向导电特性的二极管,它可以在正向电压和反向电压下都能够导通电流。
这种特殊的特性使得旁路二极管在电路设计中有着广泛的应用。
旁路二极管的工作原理可以通过PN结的特性来解释。
PN结是由P型半导体和N型半导体组成的结,当在PN结上加上正向电压时,P型半导体的空穴和N型半导体的电子会向PN结扩散,最终形成导电通道,使得电流得以通过。
而在反向电压下,由于PN结上的电场会阻止载流子的扩散,使得电流无法通过。
旁路二极管之所以能够在反向电压下导通电流,是因为它具有特殊的结构。
旁路二极管的结构中加入了额外的掺杂物,这使得在反向电压下,PN结的电场分布发生变化,从而形成了一个导电通道,使得电流得以通过。
这种特殊的结构使得旁路二极管比普通二极管具有更好的反向击穿电压和导通特性。
旁路二极管的工作原理还与其材料的选择密切相关。
常见的旁路二极管材料包括硅、锗等。
硅材料的旁路二极管具有较高的工作温度和较低的导通压降,适合用于高温环境下的电路设计;而锗材料的旁路二极管导通特性较好,适合用于一些特殊的电路设计中。
因此,在选择旁路二极管时,需要根据具体的应用场景和要求来选择合适的材料。
在实际的电路设计中,旁路二极管常常被用于过压保护、信号检测、电压调节等方面。
例如,在直流电源的设计中,可以使用旁路二极管来实现过压保护,当输入电压超过一定范围时,旁路二极管将导通,将多余的电压分流到地,保护电路中的其他元件不受损坏。
在信号检测电路中,旁路二极管可以用于检测输入信号的幅值,实现信号的限幅和保护。
在稳压电路中,旁路二极管可以用于实现电压的稳定,提高电路的稳定性和可靠性。
总之,旁路二极管是一种非常实用的电子元件,它具有双向导电特性,可以在正向电压和反向电压下都能够导通电流。
旁路二极管结温测试

一、热斑效应一串联支路中被遮蔽的太阳电池组件,将被当作负载消耗其他有光照的太阳电池组件所产生的能量。
被遮蔽的太阳电池组件此时会发热,这就是热斑效应。
这种效应能严重的破坏太阳电池。
有光照的太阳电池所产生的部分能量,都可能被遮蔽的电池所消耗。
为了防止太阳电池由于热斑效应而遭受破坏,最好在太阳电池组件的正负极间并联一个旁路二极管,以避免光照组件所产生的能量被受遮蔽的组件所消耗。
二、Bypass diode的作用:当电池片出现热斑效应不能发电时,起旁路作用,让其它电池片所产生的电流从二极管流出,使太阳能发电系统继续发电,不会因为某一片电池片出现问题而产生发电电路不通的情况。
二、Bypass diode 选择原则:1、耐压容量为最大反向工作电压的两倍;2、电流容量为最大反向工作电流的两倍;3、结温温度应高于实际结温温度;4、热阻小;5、压降小;三、实际结温温度测量方法:把组件放在75度烘箱中至热稳定,在二极管中通组件的实际短路电流,热稳定后(例如1h),测量二极管的表面温度,根据以下公式计算实际结温:Tj=Tcase + R*U*I其中R为热阻系数,由二极管厂家给出,Tcase是二极管表面温度(用热电偶测出),U是二极管两端压降(实测值),I为组件短路电流。
计算出的Tj不能超过二极管规格书上的结温范围。
四、旁路二极管对电路影响示意图:当电池片正常工作时,旁路二极管反向截止,对电路不产生任何作用;若与旁路二极管并联的电池片组存在一个非正常工作的电池片时,整个线路电流将由最小电流电池片决定,而电流大小由电池片遮蔽面积决定,若反偏压高于电池片最小电压时,旁路二极管导通,此时,非正常工作电池片被短路。
五、每个旁路二极管并联电池片数目的计算1、旁路二极管电流容量最小应为:I=4.73×2=8.46A2、选用10SQ030型二极管最大返偏电压为:V RRM=30vIAV=10A VF=0.55VT=-55-200℃J3、耐压容量为30Ⅴ的旁路二极管最多可保护125×125电池片数目为:N=30/(2×0.513)≈29.24即最多可保护29片125×125电池片;4、旁路二极管截止状态时存在反向电流,即暗电流,一般小于0.2微安;原则上每个电池片应并联一个旁路二极管,以便更好保护并减少在非正常状态下无效电池片数目,但因为旁路二极管价格成本的影响和暗电流损耗以及工作状态下压降的存在,对于硅电池,每十五个电池片可并联一个旁路二极管为最佳。
pfc电路加旁路二极管存在的问题

pfc电路加旁路二极管存在的问题
旁路二极管在PFC(Power Factor Correction)电路中用来提高功率因数,但是存在以下问题:
1. 扩展谐波:旁路二极管的导通会引入谐波电流,这些谐波电流会增加电网中的谐波污染,对电网和其他设备造成干扰。
2. 功率损耗:旁路二极管在导通状态下会产生功率损耗,在高电流和高压下损耗更为显著,从而降低PFC电路的效率。
3. 热耗散问题:由于旁路二极管存在功率损耗,会产生大量的热量,需要额外的散热设计,否则可能导致二极管温度过高,甚至烧坏。
4. 反向恢复时间:在旁路二极管关闭时,存在反向恢复时间。
当电压反向时,二极管需要一定时间才能完全关断,这会导致反向电流继续流动,影响功率因数的改善效果。
综上所述,旁路二极管在PFC电路中虽然有助于提高功率因数,但也会引入额外的问题和性能限制。
因此,在设计PFC电路时需要仔细考虑这些问题,并选择合适的解决方案来平衡功率因数的改善和其他因素之间的关系。
新旧标准中两种旁路二极管热性能试验方案的分析和比较

新旧标准中两种旁路二极管热性能试验方案的分析和比较摘要:光伏组件国际标准IEC 61215:2016中MQT18.1 将旁路二极管热性能试验的方法从旧版的稳态法改为了瞬态法。
本文按照两个版本标准中的旁路二极管试验要求搭建了两套试验平台,进行了多次试验,将得到的测试数据对比分析,结论表明新版标准中所采用的瞬态法测得数据比旧版标注中所采用的稳态法更加严格,对厂商提出了更高的要求。
关键词:光伏;旁路二极管;结温Keywords:photovoltaic;bypass diode;junction temperature;1 引言太阳能组件是将太阳能转化为电能的重要器件,为解决能源危机提供了优良的解决方案。
然而,在太阳能组件中的一片或多片电池片被阴影遮挡或损坏时,会形成热斑效应,不仅会导致太阳能组件的老化和功率衰减,而且极易引发火灾等危险。
因此,太阳能组件中会加入旁路二极管,让正常光照电池片所产生的电流从二极管流出,减弱热斑效应。
在国际标准 IEC 61215 中就专门设立了旁路二极管热性能试验的项目来考核太阳能组件中旁路二极管性能的优劣。
IEC 61215 在 2016 年发布了新版标准,在新版标准中采用了与 2005 版标准完全不同的试验方案,因此有必要对 2005 版及 2016 版 IEC 61215 标准中旁路二极管热性能试验进行详尽的分析。
2 IEC61215:2005 旁路二极管试验平台2.1 试验原理IEC 61215:2005 中 10.18 bypass diode thermal test 给出了稳态法测试方案,通过测量旁路二极管的壳温,采用二极管生产商所提供的热阻系数,利用公式(1)计算旁路二极管的结温。
Tj = Tcase + RTHjc × UD × ID (1)式中Tj:结温;Tcase:壳温;RTHjc:热阻;UD:压降;ID:电流。
2.2 试验设备将待测太阳能组件放置在高温环境箱中,通过直流稳压源为待测太阳能组件提供稳压电流,利用数字万用表测量旁路二极管两端的压降。
旁路二极管工作原理

旁路二极管工作原理
旁路二极管工作原理
旁路二极管又称为副压二极管或电压调节二极管。
它是一种特殊的二极管,具有对电路的稳定性和过压保护作用,广泛应用于电子电路中。
其工作原理可以分为以下几个步骤。
第一步,当外接电源的电压高于设定的限制电压时,旁路二极管正极的压降变得越来越小,以至于电压逐渐向其负极移动。
这时,它就开始导通了。
第二步,一旦旁路二极管导通,它的正极将开始向外输出电压。
由于它的电压降低只是仅仅几个毫伏,因此输出电压将与它的正极几乎相等。
第三步,如果外接电源的电压下降,那么旁路二极管的电压降将增加,以使其负极保持在设定的电压水平上。
这将导致输出电压的下降,但它将始终保持在稳定的电压水平上。
第四步,如果外接电源的电压继续下降或过低,旁路二极管将进入其正常不导通状态,以避免其烧毁或损坏电路。
总的来说,旁路二极管的应用可以提高电路的稳定性和可靠性,避免熔断和保护电子器件。
它广泛应用于电信、电子电路和计算机工程中,并被认为是一种有价值的电子元器件。
防反充和旁路二极管防热斑效应.

防反充和旁路二极管防热斑效应在太阳能电池方阵中,二极管是很重要的器件,常用的二极管基本都是硅整流二极管(部分二极管的性能参数可参看表),在选用时要注意规格参数留有余量,防止击穿损坏。
一般反向峰值击穿电压和最大工作电流都要取最大运行工作电压和工作电流的2倍以上。
二极管在太阳能光伏发电系统中主要分为两类。
1.防反充(防逆流)二极管防反充二极管的作用之一是防止太阳能电池组件或方阵在不发电时,蓄电池的电流反过来向组件或方阵倒送,不仅消耗能量,而且会使组件或方阵发热甚至损坏;作用之二是在电池方阵中,防止方阵各支路之间的电流倒送。
这是因为串联各支路的输出电压不可能绝对相等,各支路电压总有高低之差,或者某一支路因为故障、阴影遮蔽等使该支路的输出电压降低,高电压支路的电流就会流向低电压支路,甚至会使方阵总体输出电压的降低。
在各支路中串联接入防反充二极管就避免了这一现象的发生。
在独立光伏发电系统中,有些光伏控制器的电路上已经接入了防反充二极管,即控制器带有防反充功能时,组件输出就不需要再接二极管了。
防反充二极管存在有正向导通压降,串联在电路中会有一定的功率消耗,一般用的硅整流二极管管压降为0.7V左右,大功率管可达1~2V。
肖特基二极管虽然管压降较低,为0.2~0.3V,但其耐压和功率都较小,适合小功率场合应用。
2.旁路二极管当有较多的太阳能电池组件串联组成电池方阵或电池方阵的一个支路时,需要在每块电池板的正负极输出端反向并联1个(或2~3个)二极管,这个并联在组件两端的二极管就叫旁路二极管。
旁路二极管的作用是防止方阵串中的某个组件或组件中的某一部分被阴影遮挡或出现故障停止发电时,在该组件旁路二极管两端会形成正向偏压使二极管导通,组件串工作电流绕太阳能光伏发电系统设计施工与维护过故障组件,经二极管旁路流过,不影响其他正常组件的发电。
旁路二极管一般都直接安装在组件接线盒内,根据组件功率大小和电池片串的多少,安装1~3个二极管,如图3-12所示。
切半组件旁路二极管

切半组件旁路二极管切半组件旁路二极管(Half-Bridge Component Bypass Diode)是一种在电力系统中常用的电子元件。
它在电力转换和电力传输中发挥着重要的作用。
本文将深入探讨切半组件旁路二极管的原理、应用以及发展前景。
1. 切半组件旁路二极管的原理切半组件旁路二极管是一种典型的二极管,用于处理电源系统中的电流反向问题。
它通常用于集成电路中的切半组件,例如MOSFET、IGBT等。
其工作原理是利用二极管的特性,将反向电流绕过切半组件,以避免电流逆变,减少系统的功耗和损耗。
2. 切半组件旁路二极管的应用在电力转换系统中,切半组件旁路二极管广泛应用于交流电到直流电的转换过程中,如电力电子变流器、交流变频驱动器等。
它能够提高系统的效率,减少能量损耗,同时保护切半组件免受电流反向冲击的损坏。
在光伏发电系统中,切半组件旁路二极管也被广泛应用于光伏电池板中,以提高光伏电池组的可靠性和寿命。
3. 切半组件旁路二极管的发展前景随着可再生能源的快速发展和电力系统的不断完善,切半组件旁路二极管的需求也越来越大。
它在电力转换中的作用日益重要。
未来,随着电力系统的规模扩大和功率密度的增加,对切半组件旁路二极管的要求也将越来越高。
研究者们需要不断提高其性能和可靠性,减小其尺寸和重量,以满足电力系统的发展需求。
个人观点和理解:切半组件旁路二极管作为电力系统中不可或缺的元件,对于提高系统的效率和可靠性起着重要的作用。
通过将反向电流绕过切半组件,它不仅可以减少能量损耗和功耗,还可以保护切半组件免受损坏。
在当前世界上对可再生能源需求日益增加的背景下,光伏发电系统的发展需要更加高效和可靠的切半组件旁路二极管。
未来,随着电力系统规模的扩大和功率密度的提高,对切半组件旁路二极管的要求会更高。
研究者们应不断努力提高其性能和可靠性,以满足电力系统发展的需求。
总结和回顾:切半组件旁路二极管是一种重要的电子元件,广泛应用于电力系统中的电力转换和传输过程中。
