天花吊顶装饰构造
项目二-任务一木龙骨吊顶装饰构造与施工
2.隐蔽式吊顶: 隐蔽式吊顶是指龙骨被饰面板隐藏且 饰面板呈整体形式。饰面与龙骨的固定主 要的形式：用自攻螺钉固定在龙骨上；用 胶黏剂粘在龙骨上；饰面板处理成企口， 用龙骨将罩面板连接成一个整体。
3.开敞式吊顶:开敞式吊顶俗称铝格栅式 吊顶。条形的格栅连接成开口形状，具有 即遮又透的效果。灯具与吊顶的单体构件 结合，并加以艺术造型，使其变成装饰精 品。
三、顶棚的功能 吊顶装饰设计因功能不同的要求，构造设计会有差别，但无 论采用哪种造型、材料的吊顶其主要共同功能： 使用功能性：吊顶构造设计要综合考虑室内不同的使用功能， 如照明、保温、隔热、通风、吸音或反射、音箱、防火等功能需 求。顶棚的装饰构造设计功能的本质是为了满足使用性。 空间舒适性：吊顶设计时应室内净空高度与所需吊顶的高度 的关系，还有造型、颜色、材料的选用要与装饰风格相统一，从 空间、光影、材质等方面，烘托气氛。除此之外，利用顶棚的造 型、高低不同，划分不同的功能空间。
图1-5 暗龙骨吊顶
（3）按构造形式顶棚可分为活动式、隐蔽式、开敞式、金属装 饰板顶棚。 （4）顶棚主要类型包括：活动式吊顶、隐蔽式吊顶、开敞式吊 顶、金属装饰板吊顶。 顶棚构造主要类型 1.活动式吊顶: 活动式吊顶是将饰面板直接搁置 在龙骨上，通常与Ｔ形铝合金龙骨或 轻钢龙骨配套使用。龙骨表面是外露 的，有利用拆装及检修。
图1-1 木龙骨顶棚骨架
2.实施条件 1).顶棚到墙体的相关线路敷设工作完成; 2).顶棚电气布线、消防管道、空调管道、报警线路调试完毕； 3).顶棚施工的机具、材料及脚手架等已就绪； 4).《住宅室内装饰装修工程质量验收规范》JGJ/T304-2013手册。
一、认知木龙骨顶棚构造
所谓木龙骨吊顶是指吊顶以木龙骨、胶合板、细木工板等制成结 构格栅，木龙骨纸面石膏板主要由吊杆、主龙骨、次龙骨、罩面板组 成。根据《建筑装饰装修工程质量验收规范》GB50210-2001确定木龙 骨顶棚的构造及间距。
室内装饰材料与构造的概念

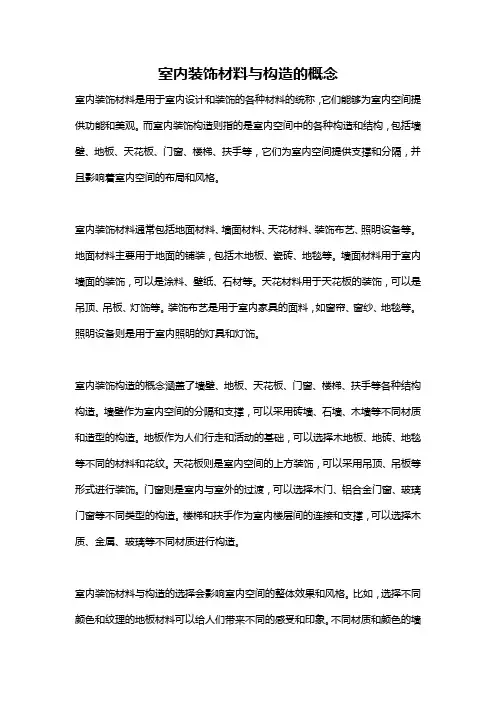

室内装饰材料与构造的概念室内装饰材料是用于室内设计和装饰的各种材料的统称，它们能够为室内空间提供功能和美观。
而室内装饰构造则指的是室内空间中的各种构造和结构，包括墙壁、地板、天花板、门窗、楼梯、扶手等，它们为室内空间提供支撑和分隔，并且影响着室内空间的布局和风格。
室内装饰材料通常包括地面材料、墙面材料、天花材料、装饰布艺、照明设备等。
地面材料主要用于地面的铺装，包括木地板、瓷砖、地毯等。
墙面材料用于室内墙面的装饰，可以是涂料、壁纸、石材等。
天花材料用于天花板的装饰，可以是吊顶、吊板、灯饰等。
装饰布艺是用于室内家具的面料，如窗帘、窗纱、地毯等。
照明设备则是用于室内照明的灯具和灯饰。
室内装饰构造的概念涵盖了墙壁、地板、天花板、门窗、楼梯、扶手等各种结构构造。
墙壁作为室内空间的分隔和支撑，可以采用砖墙、石墙、木墙等不同材质和造型的构造。
地板作为人们行走和活动的基础，可以选择木地板、地砖、地毯等不同的材料和花纹。
天花板则是室内空间的上方装饰，可以采用吊顶、吊板等形式进行装饰。
门窗则是室内与室外的过渡，可以选择木门、铝合金门窗、玻璃门窗等不同类型的构造。
楼梯和扶手作为室内楼层间的连接和支撑，可以选择木质、金属、玻璃等不同材质进行构造。
室内装饰材料与构造的选择会影响室内空间的整体效果和风格。
比如，选择不同颜色和纹理的地板材料可以给人们带来不同的感受和印象。
不同材质和颜色的墙面材料可以凸显不同的主题和氛围。
合适的天花板材料可以提高室内空间的视觉高度和空间感。
合适的照明设备可以照亮室内空间，并且营造出不同的灯光效果和氛围。
在室内空间的设计中，不仅需要考虑美观和风格，还需要考虑功能和实用性。
比如，地面材料需要选择易于清洁和维护的材料。
墙面材料需要抗污渍和耐用。
天花材料需要能够掩盖管线和提供隔热保温的功能。
门窗需要具备保温隔音和防盗的功能。
楼梯和扶手需要具备良好的承重和安全性能。
总之，室内装饰材料与构造是室内设计和装饰的重要组成部分，它们为室内空间提供了美观、功能和实用性。
神州长城装饰工程有限公司节点标准 【部分1】
2
墙柱面工程明细目录
2.2
墙柱面木饰面细部构造
2.2.19 成品门套施工示意图 01 2.2.20
2.2.21 2.2.22
成品门套施工示意图 02
移门示意图 01 移门示意图 02
神州长城装饰工程有限公司
SINO GREAT WALL DECORATION ENGINEERING CO.LTD
2
神州长城装饰工程有限公司
SINO GREAT WALL DECORATION ENGINEERING CO.LTD
3
天花\吊顶工程明细目录
3.1
3.1.1 3.1.2
3.1.3 3.1.4
天花\吊顶细部构造
跌级吊顶防开裂示意图 窗帘盒木基层接口制作示意图
窗帘盒制作示意图 阴角凹槽施工示意图 3.1.9 吊灯安装示意图 02
2
墙柱面工程明细目录
2.1 墙柱面石材饰面细部构造
2.1.1 2.1.2
2.1.3 2.1.4 2.1.5 2.1.6 2.1.7 2.1.8 2.1.9
石材灌浆施工示意图 石材干挂法施工示意图01
石材干挂法施工示意图02 胶粘剂粘贴施工示意图（木基层） 墙柱面石材 U型凹槽排版示意图 墙柱面石材阴角收口示意图 墙柱面石材阴角收口示意图 石材检修门示意图 钢架台盆安装示意图
墙柱面工程明细目录
2.3
墙面涂料饰面细部构造
2.3.1
2.3.2 2.3.3 2.3.4 2.3.5
黏土砖墙面壁纸施工示意图
轻质砖墙面壁纸施工示意图 轻钢龙骨隔壁纸料施工示意图 不同材质隔墙涂料施工示意图 粉刷完毕后开线槽防开裂处理
神州长城装饰工程有限公司
SINO GREAT WALL DECORATION INEERING CO.LTD
第二节天棚构造
1、优点：施工简单、造价便宜
2、注意：严格防腐、防虫处理，涂防火漆
思考：如何安装的？
• 3、构造要点：
• （1）加工木条； • （2）开凹形槽，拼装木龙骨网格； • （3）弹水平线，吊杆安装线； • （4）木龙骨网格与吊杆连接； • （5）检查木龙骨网格的标高及平整度； • （6）胶合板的安装； • （7）弹装订线并标出事先预留的设备位置； • （8）刷白乳胶订胶合板； • （9）检查板面并安装天花线； • （10）缝隙处理； • （11）刮腻后喷漆。（也可粘贴其他饰面材料）
3.构造工艺步骤:
a.抹灰（水泥砂浆或水泥石灰砂浆）， 厚2－6mm
b.刮腻子
c.喷涂料或粘贴饰面材
课堂练习： 请大家看图例1－10回答以下问题
• A 最简单的施工是？
• B 抹灰抹的“灰”指什么？
• C 相对较复杂的是？
• D 直接粘贴与直接喷刷在施工上的不同？
二、 悬吊式天棚构造
• （一）木龙骨胶合板吊顶 • 一般由吊杆、主龙骨、次龙骨、胶合板四部分组成。
第二节 天棚构造
授课人：宋维真
教学内容：
• 一 、直接抹灰、喷（刷）天棚构造
• 二、 悬吊式天棚构造 • （一） 木骨架胶合板吊顶 • （二） 轻钢龙骨纸面石膏板吊顶 • （三） 矿棉装饰吸声板吊顶 • （四） 铝合金装饰板吊顶
一、直接抹灰、喷（刷）天棚构造
1. 优点：制作工艺相对比较简单 2. 前提条件：要求楼板结构层平整
•
企口嵌装
•
粘贴法
(四）铝合金装饰板吊顶
1、优点：构造技术简单、组装灵活方便
2.施工基本程序：
• 弹线 龙骨布置 安装收边角
固定吊杆
安装与调整铝合金面板 检查调平 清洁
第二章 顶棚装饰构造(2)
4、与设备配合的要求：
顶棚装饰设计，还要周密考虑顶棚的风口位 置、消防喷水孔的位置、灯位的摆放、音响 设备的设置,以及防火、监控设施的摆放、通 风等诸多具体方面的关系。
5、建筑装饰效果要求：
顶棚的形式、吊顶的高度色彩、质地设 计，应与建筑室内空间的环境总体气氛 相协调，形成特定的风格与效果。
1.上人式悬吊顶棚设置的吊点 常见的构造有以下几种：
①在预制板缝里安装吊 点，如图2—6所示。
(教材P164图7-6 吊杆与空心板、槽形板的连接）
②在现浇混凝土板上预 留安装吊杆，如图2—7 所示。
(教材P164图7-7 吊杆与现浇钢筋混凝土板的连接）
图2-6上人吊顶的吊点 与吊杆(1)
结构顶棚的装饰重点:
在于能够巧妙地组合自然采光、照明、通风、防火、 吸声等设备，布置得自然和谐。
结构顶棚这种形式多用于:
机场、体育(场)馆、购物广场等大型的公共建筑。
二、直接式顶棚的装饰线脚
装饰线脚可采用粘贴法或直接钉固法与顶棚固定。 1、木 线—预埋木砖 2、石膏线—粘贴法 3、金属线—木衬条镶嵌，
图2-9木梁上设吊杆
图2—10 钢筋混凝土 梁上设吊杆
图2—11在钢梁上设吊杆
3.吊杆安装应注意的问题
1）吊杆距主龙骨端部距 离不得大于300mm，当 大于300mm时，应增加 吊杆。吊杆间距一般为 900-1200mm。 2）吊杆长度大于1.5m时， 应增加反支撑。 3）当预埋的吊杆需接长 时，必须搭接焊牢。
吊杆按材料分有：钢筋吊杆、型钢、木吊杆。
吊杆：
木吊杆
钢筋吊杆
天花工程量的计算
1、天棚吊筋的工程量按主墙间的水平投影面积计算。 不同长度的吊筋要分别计算工程量。
吊筋长度=某空间净高-该天棚面相对楼地面高
2、天棚吊筋按13根/10㎡计算，计价表吊筋高
度按1M计算，高度不同按每增减100MM， 增减0.102M/根计算。
案例1 会议室天棚
案例1：某工程天棚用 φ8的吊筋，不上人型 轻钢龙骨，纸面石膏 板天棚面层，面层上 的龙骨方格为 400*400mm。详 见右图。 解： 天棚φ8吊筋 （H=0.7M）的工程 量=水平投影面积 =6*3=18㎡ 天棚φ8吊筋 （H=1M）的工程量 =水平投影面积 =（9-0.24）*（60.24）-18= ㎡
（四）天棚面抹灰：
3、天棚抹面如抹小圆角者，人工已包括在定额中， 材料、机械按附注增加。如带装饰线者，其线分别按 三道线以内或五道线以内，以延长米计算（线角的道 数以每一个突出的阳角为一道线）。 4、楼梯底面、水平遮阳板底面和沿口天棚，并入相 应的天棚抹灰工程量内计算。砼楼梯、螺旋楼梯的底 板为斜板时，按其水平投影面积（包括休息平台）乘 系数1.18，底板为锯齿形时（包括预制踏步板）， 按其水平投影面积乘系数1.5计算。
平面图
案例1 会议室天棚
案例1：已知右图 会议室吊顶面为 纸面石膏板。求 天棚饰面板的工 程量。 解：天棚饰面板 的工程量=展开 面积 =（9-0.24）* （6-0.24）+ （6+3） *2*0.3=
顶棚平面图
顶棚平面图
㎡
案例2 过厅天棚
3.000
3.200
案例2 过厅天棚
案例2：某过厅层高4.5M， 工程吊顶用φ8的吊筋，不 上人型轻钢龙骨，纸面石膏 板天棚面层，面层上的龙骨 方格为400*400mm。详 见顶棚平面图和灯带大样。 求天棚饰面板的工程量。 解：天棚饰面板的工程量= 展开面积 =（8.5-0.24）*（3.50.24）+ （8.5-0.240.45*2+3.5-0.240.45*2） *2*0.2= ㎡ 灯带工程量=[（8.50.24-0.45*20.15)+(3.5-0.240.45*2-0.15）]*2= M
天花吊顶装饰构造PPT课件
38
一、主要材料
1、木料：木龙骨料应为烘干，无扭曲的红、白松树种，并按设计要求进 行防火处理。
木龙骨规格按设计要求，如设计无明确规定时，大龙骨规格为 50mm×70mm或50mm×100mm；小龙骨规格为50mm×50mm或40mm×50mm；木 吊杆规格为50mm×50mm或40mm×40mm。 2、罩面板材及压条
罩面板
覆面（次）龙骨
8钢筋吊杆 上端焊接 下端套丝
A8垫圈 吊件
U、C型承载龙骨 （主龙骨、大龙骨）
罩面板
58
3、安装主龙骨 A、根据吊杆在主龙骨长度方向上的间距在主龙骨上安装吊挂件。 B、将主龙骨与吊杆通过垂直吊挂件连接。上人吊顶的悬挂，用一个吊环
将龙骨箍住，用钳夹紧，既要挂住龙骨，同时也要阻止龙骨摆动。不 上人吊顶悬挂，用一个专用的吊挂件卡在龙骨的槽中，使之达到悬挂 的目的。 C、根据标高控制线使龙骨就位。待主龙骨与吊件及吊杆安装就位以后， 以一个房间为单位进行调整平直。
钳子
扳手
34
锤子
斧子
凿子
35
吊顶的类型__按基层材料可分为：木骨架、金属骨架。
一、木龙骨吊顶工程施工工艺
36
2.吊顶的类型
按基层材料可分为：木骨架、金属骨架。
木龙骨布置形式——主次龙骨同层
木 龙 骨 吊 顶
37
吊筋的作用、间距及固定
作用——吊挂主龙骨，承受顶棚荷载，调整顶棚高度。 间距——900～1000mm。 固定——预埋铁件、预留钢筋、膨胀螺栓、射钉等。
在板底打底后再抹灰、喷涂、裱糊等。
9
木丝吸音板
10
(二)悬吊式顶棚——悬挂在结构层下方。 1.吊顶组成——基层、面层、吊筋。
吊顶介绍
吊顶百科名片吊顶吊顶英文名：sprung roof 吊顶，是指房屋居住环境的顶部装修。
简单的说，就是指天花板的装修，是室内装饰的重要部分之一。
吊顶在整个居室装饰中占有相当重要的地位，对居室顶面作适当的装饰，不仅能美化室内环境，还能营造出丰富多彩的室内空间艺术形象。
在选择吊顶装饰材料与设计方案时，要遵循既省材、牢固、安全、又美观、实用的原则。
目录简介分类挑选技巧形式分类设计要求注意事项选择取舍施工工艺简介分类挑选技巧形式分类设计要求注意事项选择取舍施工工艺•铝吊顶选购•吊顶十大品牌展开编辑本段简介天花吊顶的装修材料是区分天花名称的主要依据，主要有：轻钢龙骨石膏板天花、石膏板天花、夹局部吊顶板天花、异形长条铝扣板天花、方形镀漆铝扣板天花、彩绘玻璃天花、铝蜂窝穿孔吸音板天花等等。
如用铝扣板做的天花，我们通常叫“铝扣板天花”。
编辑本段分类轻钢龙骨石膏板天花石膏板是以熟石膏为主要原料掺入添加剂与纤维制成，具有质轻、绝热、吸声、不燃和可锯性等性能。
石膏板与轻钢龙骨（由镀锌薄钢压制而成）相结合，便构成轻钢龙骨石膏板。
轻钢龙骨石膏板天花具有多种种类，包括有纸面石膏板、装饰石膏板、纤维石膏板、空心石膏板条。
市面上有多种规格。
以目前来看，使用轻钢龙骨石膏板天花作隔断墙的多，用来作造型天花的比较少。
石膏板天花多用于商业空间，普通使用600x600（mm，工程上没有注明单位的长度，其单位均为mm）规格，有明骨和暗骨之分。
龙骨常用铝或铁。
夹板天花为现时装修常用。
夹板（也叫胶合板），是将原木经蒸煮软化后，沿年轮切成大张薄片，通过干燥、整理、涂胶、组坯、热压、锯边而成。
具有材质轻、强度高、良好的弹性和韧性、耐吊顶冲击和振动。
易加工和涂饰，绝缘等优点。
做天花一般用5厘夹板。
3厘的太薄容易起拱，9厘的太厚。
其受欢迎的原因在于其能轻易地创造出各种各样的造型天花，包括弯曲的，圆的，方的更不在话下。
但有个缺点：怕白蚁。
补救方法是喷洒防白蚁药水。
吊顶装饰施工技术
吊顶装饰施工技术吊顶又称为顶棚、天花板，吊顶的装饰效果直接影响整个建筑空间的装饰效果。
吊顶按照安装方式不同可分为直接式吊顶、悬吊式吊顶和配套组装式吊顶；按照结构形式不同可分为活动式吊顶、固定式吊顶和开敞式吊顶。
第一节木龙骨吊顶施工技术一、木龙骨吊顶基本构造木龙骨吊顶是以木质龙骨为基本骨架，配以胶合板、纤维板等作为饰面材料组合而成的吊顶体系。
木龙骨吊顶适用于小面积的、造型复杂的悬吊式顶棚，其施工速度快、易加工，但防火性能差，常用于家庭装饰装修工程。
木龙骨吊顶主要由吊点、吊杆、木龙骨和面层组成。
其基本构造如图4-1所示。
图4-1 木龙骨吊顶基本构造二、木龙骨吊顶材料质量要求(1)木龙骨一般宜选用针叶树类木材，树种及规格应符合设计要求，进场后应进行筛选，并将其中腐蚀部分、斜口开裂部分、虫蛀及腐烂部分剔除，其含水率不得大于18%。
(2)饰面板的品种、规格、图案应满足设计要求。
材质应按有关材料标准和产品说明书的规定进行验收。
三、木龙骨吊顶施工工艺流程施工准备→放线定位→木龙骨处理→木龙骨拼接→安装吊点紧固体→安装边龙骨→主龙骨的安装与调整→安装饰面板。
四、木龙骨吊顶施工要点(1)施工准备。
在吊顶施工前，顶棚上部的电气布线、空调管道、消防管道、供水管道、报警线路等均应安装就位并调试完成；自顶棚至墙体各开关和插座的有关线路敷设业已布置就绪；施工机具、材料和脚手架等已经准备完毕；顶棚基层和吊顶空间全部清理无误之后方可开始施工。
(2)放线定位。
施工放线主要包括确定标高线、天花造型位置线、吊挂点定位线、大中型灯具吊点等。
1)确定标高线。
定出地面的基准线，如原地坪无饰面要求，基准线为原地坪线；如原地坪有饰面要求，基准线则为饰面后的地坪线。
以地坪线基准线为起点，根据设计要求在墙(柱)面上量出吊顶的高度，并画出高度线作为吊顶的底标高。
2)确定造型位置线。
吊顶造型位置线可先在一个墙面上量出竖向距离，再以此画出其他墙面的水平线，即得到吊顶位置的外框线，然后再逐步找出各局部的造型框架线；若室内吊顶的空间不规则，可以根据施工图纸测出造型边缘距墙面的距离，找出吊顶造型边框的有关基本点，将点再连接成吊顶造型线。
吊顶工程的装饰工艺流程
第一节吊顶材料知识吊顶是现代家庭装修常见的装饰手法。
吊顶既具有美化空间的作用，也是区分室内空间一种方法。
很多情况下，室内空间不能通过墙体、隔断来划分，那样就会让空间显得很拥挤，很局促。
设计上可以通过天花与地面来对室内空间进行区分。
面板：一、一般石膏板普通石膏板是由双面帖纸内压石膏而形成，目前市场普通石膏板的常用规格有1200*3000和1200*2440两种，厚度一般为9㎜。
其特点是价格便宜，但遇水遇潮容易软化或分解。
普通石膏板一般用于大面积吊顶和室内客厅、餐厅、过道、卧室等对防水要求不高的地方，可以做隔墙面板，也可做吊顶面板。
二、防水面板一、硅钙板：）硅钙板又称石膏复合板，它是一种多孔材料，具有良好的隔音、隔热性能，在室内空气潮湿的情形下能吸引空气中水分子、空气干燥时，又能释放水分子，能够适当调剂室内干、湿度、增加舒适感。
石膏制品又是特级防火材料，在火焰中能产生吸热反映，同时，释放出水分子阻止火势蔓延，而且可不能分解产生任何有毒的、侵蚀性的、令人窒息的气体，也可不能产生任何助燃物或烟气。
硅钙板与石膏板比较，在外观上保留了石膏板的美观；重量方面大大低于石膏板，强度方面远高于石膏板；彻底改变了石膏板因受潮而变形的致命弱点，数倍地延长了材料的使用寿命；在消声息音及保温隔热等功能方面，也比石膏板有所提高。
硅钙板一般规格为600*600，主要用于办公室、商场等场所，不适宜在家庭装修中使用。
二、铝扣板铝扣板：一种20世纪90年代显现的一种新型家装吊顶材料，要紧用于厨房和洗手间的吊顶工程。
由于铝扣板的整个工程利用全金属打造，在利用寿命和环保能力上、更优越于PVC材料和塑钢材料，目前，铝扣板已经成为家装整个工程中不可缺少的材料之一。
人们往往把铝扣板比喻为：‘厨卫的帽子’确实是因为他对厨房和洗手间具有更好的爱惜性能和美扮装饰作用！目前，铝扣板行业已经在全国各大、中型城市全面普及，并已经成熟化，全面化。
家装铝扣板在国内按照表面处理工艺分类主要分为：喷涂铝扣板、滚涂铝扣板、覆膜铝扣板三种大类，依次往后使用寿命逐渐增大，性能增高。
建筑装饰材料7---吊顶常见材料及构造
图16 木龙骨单层骨架迭级吊顶
2）施工操作步骤
安装吊点紧固件；沿吊顶标高线固定墙边龙骨；刷防火漆； 拼接木格栅；分片吊装与吊点固定；分片间的连接；预留 孔洞；整体调整；安装饰面板。
（1）安装吊点紧固件 吊筋一般为钢筋或木吊筋。 吊筋与主龙骨的结合，根据材料的不同可分别采用螺栓固
结、钉固及钩挂等方法，图17为几种单层木龙骨吊顶的 吊点及吊筋形式。
在具体施工图纸分类上属于天花图纸（棚图）部分，施工构 造体现在构造详图上。
吊顶工程的实施一般分为两类施工主体，一类由装饰施工 企业完成，如常规性的一般吊顶工程；
还有一类新型吊顶材料，由于材料加工的特殊性须由厂家 在设计方指导下来实施完成，如PVC软膜天花等装饰工程， 如图1所示。
现代建筑中的吊顶装饰不仅达到了整体上的视觉美感，而 且也兼备了隔音、防火、吸声、保温、隔热等功能。
当吊顶空间内需要上人要求的，应该采用金属材质的吊 点及吊筋，并且加设金属主龙骨做主要承载。
优点：取材方便，价格便宜，加工容易，被广泛用于规 模较小的住宅装修和局部造型较为复杂多变的吊顶装饰 工程中。
但由于防火性差，很少大面积用于公共建筑空间；也由 于木材特性，不适合用在潮湿的环境。
在施工安装前，必须保持干燥，涂刷防火、防腐涂料。
合质量要求，如图12所示。
（3）施工工具基本备齐
①木工手工工具包括量具（钢卷尺、角尺与三角尺、水 平尺、线锤等）、画具（木工铅笔、墨斗等）、砍削工 具（斧和锛等）、锯割工具（框锯、板锯、狭手锯等）、 刨削工具（平刨、线刨、轴刨等）、凿、锤、锉、螺丝 刀、壁纸刀等，如图13所示。
图13 木工手工工具
边龙骨断面尺寸应与吊顶木龙 骨断面尺寸一致，将边龙骨用 铁钉固定在四周预设有木楔的 墙面上，并刷防火漆，如图 20所示。
建筑装饰讲义构造2顶棚
Chapter 2 顶棚装饰装修构造
§2-1 顶棚装饰装修的设计原则及顶棚形式
一、顶棚装饰装修的作用 １、改善室内环境条件，满足使用要求 ２、提高室内装饰效果的功能 ３、调整室内空间体积和形状 ４、隐蔽设备管线和结构构件
Chapter 2 顶棚装饰装修构造
§2-1 顶棚装饰装修的设计原则及顶棚形式
5、满足装饰装修效果要求：形式、高度、色彩、质地
Chapter 2 顶棚装饰装修构造
§2-1 顶棚装饰装修的设计原则及顶棚形式
三、顶棚装饰装修的形式
1、按顶棚外观分类： 平滑式顶棚：将整个顶棚呈现平直或弯曲的连续体； 井格式顶棚：根据或模仿结构上主、次梁或井字梁交 叉布置的规律，将顶棚划分为格子状； 悬浮式顶棚：把杆件、板材、薄片或各种形状的预制 块体(如船形、锥形、箱形等)悬挂在结构层或平滑式 顶棚下，形成格栅状、井格状、自由状或有韵律感、 节奏感的悬浮式顶棚。 分层式顶棚：在同一室内空间，根据使用要求，将局 部顶棚降低或升高，构成不同形状、不同层次的小空 间。
顶棚、玻璃镜面顶棚等。 8、其他还有结构顶棚、软体顶棚、发光顶棚等。
Chapter 2 顶棚装饰装修构造
§2-2 顶棚装饰装修的组成及构造
一、直接式顶棚 特点：简单、层次少、厚度小、节省室内
空间、施工速度快、造价低、装饰效果普通； 没有足够的空间隐藏管线设备。
这类直接式顶棚的首要构造问题是基层处 理，需保证饰面的平整和增加抹灰层与基层的 粘结力。具体做法为：先在顶棚的基层上刷一 遍纯水泥浆，然后用混合砂浆打底找平。其中 间层、面层的做法和构造与墙面装饰做法类似。
Chapter 2 顶棚装饰装修构造
§2-2 顶棚装饰装修的组成及构造
一、直接式顶棚 1、直接抹灰、喷刷、裱糊类顶棚 由底层、中间层、面层构成。 ⑴基层处理 为了增加层与基层的粘结力，要对基层进
室内软膜天花吊顶施工工法
室内软膜天花吊顶施工工法1、前言软膜天花源于欧洲,我国自九十年代引进后软膜天花已日趋成为吊顶材料的首选材料。
软膜采用特殊的聚氯已烯材料制成，膜厚0。
18 -0。
2mm，每平方米重约180~320克，其防火级别为B1 级。
软膜通过一次或多次切割成形，并用高频焊接完成。
软膜需要在实地测量出天花尺寸后,在工厂里制作完成。
软膜尺寸的稳定性在摄氏-15度到45 度。
透光膜天花可配合各种灯光系统（如霓虹灯、荧光灯、LED 灯)营造梦幻般、无影的室内灯光效果。
同时摒弃了玻璃或有机玻璃的笨重，危险以及小块拼装的缺点，已逐步成为新的装饰亮点。
2、工法特点（1）防火功能：软膜天花已经符合多国家的防火标准。
在中国的防火标准为B1级.简单地说，一般建材（如木材、石膏板其至金属天花）当受到高温或燃烧后都会将火和热蔓延至其它位置。
然而软膜天花燃烧后，就只会自身熔穿，并且于数秒钟之内自行收缩，直至离开火源，然后自动停止，并且不会放出有害气体或溶液滴下伤及人体或财物。
（2）节能功能：首先，光面天花的表面是依照电影银幕而制造，如细看表面可发现有无数凹凸纹,而这目的正是将灯光折射度加强，所以我们极鼓励用户安装壁灯或倒射灯加强效果，此方法可减少灯源数量。
再者，软膜天花本质是用PVC材料做成，能大大提高绝缘功能，更能大量减低室内温度流失，尤其是经常需要开启空调的地方.原理同潜水员穿着潜水服来延迟体温流失于海水是一样的.（3)防菌功能：因为软膜天花在出厂前已预先混合一种称为BIO —PRUF之抗菌处理.此商标已于美国注册。
并有30年之经验。
经此特别处理后的材料能够抵抗及防止微生物（如一般发霉菌)生长于物体表面上，以致能提一种额外的保障给予一般用户，尤其小孩睡房及浴室等。
是香港医学会指定使用产品.（4)防水功能：一般发生于传统天花上之漏水意外,往往都导致用户非常狼狈，而又因未能即时阻止漏水,以致室内财物尽毁;甚至影响到下层住房而软膜天花则是用PVC材质做成的软膜,安装结构上采用封闭式设计,所以当遇到漏水情况时,能暂时承托污水，让业主及时做出处理。
天花吊顶工程施工组织设计
1、定位放线一、根据总平面测量仪进行网点测设，制定施工控制网点的测放方案，其测量工作程序为先整体后局部。
同时保证足够的测量网点，为施工测设和技术复核提供标志。
在测设的同时应绘制标志测设平面网点图为地面找平确定高度；二、根据装饰平面布置图合理划分功能区域，用醒目的标志标定1000控制线。
2,、天花吊顶工程1、轻钢龙骨石膏板吊顶施工工艺1.1、施工顺序：弹线→固定吊杆→安装龙骨→调平→安装罩面板1.2、施工工艺1.2.1、弹线：放线主要是将吊顶标高线弹到墙面或柱面上，龙骨布置线弹到楼板下底面上；吊杆的位置线与龙骨一样，同时弹在楼板下底面上。
1.2.2、固定吊杆：吊杆与结构的固定基本上有三种形式：板或梁上预留吊钩或预埋件；在吊顶位置，用冲击钻打胀管螺栓，然后将胀管螺栓同吊杆焊接；用射钉枪固定射钉，如果选用尾部带孔的射钉，将吊杆穿过尾部的孔即可。
如果选用不带孔的射钉，宜先将一个小角铁固定在楼板上，另一边钻孔，将吊杆穿过角铁的孔即可固定。
1.2.3、安装龙骨：龙骨安装，一般是按照预先弹好的位置，从一端依次安装到另一端。
如果有高低跨，常规做法是先安装高跨部分，然后再安装低跨部分。
对于检修孔、上人孔、通负篦子等部位，在安装龙骨的同时，应将尺寸及位置留出，将封边的横撑龙骨安装完毕。
如果在吊顶下部悬挂大型吊灯龙骨与吊杆在此方面都应做好配合，有些龙骨还需要断开，那么，在构造上还应采取相应的加固措施。
如遇大型灯饰，悬挂最好同龙骨脱开，以便安全使用。
若一般灯具，对于隐蔽式装配吊顶来说，可以将灯具直接固定在龙骨上。
1.2.4、龙骨调平：在安装龙骨前，因为已经拉好标高控制线，根据标高控制线，使龙骨就位，因此龙骨的调平与安装宜在同一时间完成。
调平主要是调整主龙骨，只要主龙骨标高正确，中、小龙骨一般不会发生问题。
1.2.5、安装罩面板：罩面板用螺钉固定在龙骨上。
金属龙骨大多采用自功螺钉，木龙骨采用木螺丝。
不管采用哪种方法，都应注意一下几个方面的问题：板材应在自由状态下进行固定，防止出现弯棱、凸棱现象；纸面石膏板与龙骨固定，应从一块板的中间向板的四边固定，不得多点同时作业；螺钉与板边距离应部小于15㎜，螺钉间距以150㎜~~170㎜为宜，均匀布置，并与版面垂直，钉头嵌入石膏板深度以0.5~1㎜为宜；板材与板材应纵横交叉安装，一个房间内不能出现大于板材长度的拼接缝。
轻钢龙骨石膏板吊顶
轻钢龙骨石膏板吊顶轻钢龙骨石膏板吊顶是一种常见的室内装饰材料，它具有重量轻、安装方便、隔热隔音、防火阻燃等优点。
在建筑装饰中，轻钢龙骨石膏板吊顶被广泛应用于办公室、商场、学校、医院等公共场所的天花装修中。
本文将针对轻钢龙骨石膏板吊顶的特点、安装方法以及使用效果等方面进行详细介绍。
轻钢龙骨是由优质冷轧钢带经过剪切、弯曲、翻边、冷弯成型等工艺制成的板带材料。
它具有较高的抗拉强度和弯曲承载能力，可以有效地支撑石膏板的重量。
轻钢龙骨的材质轻盈，方便搬运和安装，同时也具有较好的防锈性能，能够保证吊顶的使用寿命。
石膏板是一种由石膏芯材和纸面层组成的建筑装饰板材。
它具有隔音、隔热、防火等特点，且加工方便、环保无毒。
轻钢龙骨和石膏板的结合是吊顶的主要构造方式。
轻钢龙骨作为承重骨架，固定在顶棚上，然后将石膏板安装在龙骨上，形成一个平整、美观的吊顶。
首先，确定吊顶的安装位置和尺寸。
根据设计图纸和实际要求确定吊顶的高度和面积，并进行测量、标线。
然后，安装轻钢龙骨。
根据标线的位置，使用螺丝将龙骨固定在顶棚上。
龙骨的间距一般为60cm，可以根据实际情况适当调整。
接下来，安装石膏板。
将石膏板按照需要的尺寸切割好，然后使用专用螺丝将其固定在轻钢龙骨上。
在安装过程中，要注意保持板与板之间的平整度和一致性。
最后，修饰和装饰。
安装好的石膏板可以进行修饰和装饰，如涂刷涂料、贴壁纸、安装灯具等，以达到更好的装饰效果。
轻钢龙骨石膏板吊顶的使用效果非常好。
首先，它可以有效隔音。
石膏板本身的材质密度高，能够减少噪音传播，提供一个比较安静的办公、学习环境。
其次，它具有良好的防火性能。
石膏板表面采用特殊的阻燃材料，能够有效抵御火焰的蔓延，提高室内的安全性。
另外，轻钢龙骨石膏板吊顶还具有良好的隔热性能。
它能够阻止热量的传递，提高室内的保温效果，实现节能减排的目的。
总的来说，轻钢龙骨石膏板吊顶是一种非常实用的室内装饰材料。
它具有重量轻、安装方便、隔音隔热、防火阻燃等特点，并且使用效果好，能够为人们提供一个舒适、安全的室内环境。
天棚装饰材料
方形的木条。
木龙骨最大的优点就是价格便宜且易施工。但木龙骨
自身也有不少问题，比如易燃，易霉变腐朽。在作为吊顶和
隔墙龙骨时，需要在其表面再刷上防火涂料。在作为实木地
板龙骨时，则最好进行相应的防霉处理，因为木龙骨比实木
地板更容易腐烂，腐烂后产生的霉菌会使居室产生异味，并
影响实木底板的使用寿命。
木骨架材料
石
不变形等特点。其加工性能良好，可锯、可刨、可粘贴，施工诠，常作室内
膏
装修工程 吊顶、隔墙用材料。
板
覆面材料
装 饰 石 膏 板
石膏板
装饰石膏板：采用天然高纯度石膏为主 要原料，辅以特殊纤维、胶粘剂、防水剂混合 加工而成。表面经过穿孔、压制、贴膜、涂漆 等特殊工艺处理。该石膏板高强度且经久耐用 ，防火、防潮、不变形、抗下陷、吸声、隔音。 健康安全。施工安装方便，可锯、可刨、可粘 贴。
T 型、 LT 型铝合金龙骨构 造
明龙骨吊顶示意图
矿棉板粘贴构造法
T 型龙骨与矿棉板搭接方法 暗龙骨吊顶示意图
返回
铝合金装饰板吊顶
铝合金装饰板吊顶结构紧密牢固，构造技术简单，组装灵活方便，整体平面效果好。铝 合金装饰板的规格、型号、尺寸多样，但龙骨的形式和安装方法都大同小异。施工基本程序为 ：弹线→龙骨布置→安装收边角→固定吊杆→安装与调整铝合金面板→检查调平→清洁。其中 ，弹线、龙骨布置、固定吊杆的施工方法、要求与轻钢龙骨吊顶相同。
装饰性
返回
天棚的分类
功能 形式 材料 承重 施工工艺
隔声、吸音天棚；保温、隔热天棚 ；防火天棚；防辐射天棚等
平滑式、井字格式、分层式、浮云式
胶合板天棚、石膏板天棚、金属板 天棚、塑料天棚、织物天棚等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、 成品保护
轻钢龙骨及挂件
切割轻钢龙骨及安装膨胀螺栓
利用楼层或屋顶的结构构件作为顶棚装饰。 采用调节色彩、强调光照效果、改变构件材 质、借助装饰品等加强装饰效果。
吊顶面层常用的材料：
1、吸音矿棉扳 2、石膏板 3、木材 4、塑料扣板 5、玻璃 6、金属 7、软膜
矿棉板吊顶
石膏板吊顶
木质吊顶
塑料扣板吊顶
玻璃吊顶
金属吊顶
软膜吊顶
吊顶常用的施工机具：
电锯、电动冲击钻、型材切割机、射钉枪、手电钻、手锯、手 刨子、钳子、螺丝刀、扳手、方尺、钢尺、卷尺、水平尺、墨 线斗等。
工作台
锯片
电动冲击钻
钻头
型材切割机
砂轮
空气压缩机
射钉枪
手动电钻
扳手
锤子
斧子
凿子
吊顶的类型__按基层材料可分为：木骨架、金属骨架。
一、木龙骨吊顶工程施工工艺
C、确定吊点位置：对于平顶天花，其吊点一般是按每m2布置1个，在顶 棚上均匀排布。对于有叠级造型的吊顶，应注意在分层交界处布置吊 点，吊点间距0.8～1.2m。较大的灯具应安排单独吊点来吊挂。
2、木龙骨处理 对吊顶用的木龙骨进行筛选，将其中腐蚀部分、斜口开裂、虫
蛀等部分剔除。对工程中所用的木龙骨均要进行防火处理，一般将 防火涂料涂刷或喷于木材表面，也可把木材放在防火涂料槽内浸渍 。
结构探讨
平板式吸音板 天花安装节点
吊顶选料要符合国家规范
吊顶工程所用材料的品种、规格和颜色应符合设计要求。饰面板，金属龙骨应有产品合格证。 木吊杆、木龙骨的含水率应符合国家现行标准的有关规定。饰面板表面应平整，边缘应整齐、 颜色应一致。穿孔板的孔距应排列整齐；胶合板、木质纤维板、大芯板不应脱胶、变色。
罩面板
3、安装主龙骨
A、根据吊杆在主龙骨长度方向上的间距在主龙骨上安装吊挂件。
B、将主龙骨与吊杆通过垂直吊挂件连接。上人吊顶的悬挂，用一个吊环 将龙骨箍住，用钳夹紧，既要挂住龙骨，同时也要阻止龙骨摆动。不 上人吊顶悬挂，用一个专用的吊挂件卡在龙骨的槽中，使之达到悬挂 的目的。
C、根据标高控制线使龙骨就位。待主龙骨与吊件及吊杆安装就位以后， 以一个房间为单位进行调整平直。
按设计选用。较常用的罩面材料有胶合板、纤维板、实木板、纸面 石膏板、矿棉板、吸声穿孔石膏板、矿棉装饰吸声板、泡沫钙塑板、塑 料装饰板等，选用时严格掌握材质及规格标准。 3、其它材料
φ6或φ8吊筋、膨胀螺栓、射钉、圆钉、角钢、扁钢、胶粘剂、木 材防腐剂、防火剂、8号镀锌铁丝、防锈漆。
二、工艺流程
弹线 —→ 安装吊杆—→安装主龙骨—→ 安装次龙骨 —→安装灯具—→安装罩面板 —→ 安装压条 —→细部处理
在板底打底后再抹灰、喷涂、裱糊等。
木丝吸音板
(二)悬吊式顶棚——悬挂在结构层下方。 1.吊顶组成——基层、面层、吊筋。
基层：主龙骨、次龙骨、间距龙骨(横撑龙骨)。 面层：抹灰类、板材类、格栅类。 吊筋：钢筋、型钢、木条、钢丝等。
在板底用膨胀螺栓或射钉固定主龙骨； 按面板尺寸固定次龙骨；固定面板；罩面。
正确方法
地面垂直的 木头不是直 接钉在房顶 上
错误方法
留出灯具的位置，安 装面板
吊顶的类型__按基层材料可分为：木骨架、金属骨架。
二、轻钢龙骨吊顶工程施工工艺
金属龙骨吊挂连接
金 属 龙 骨 吊 顶
龙骨的布置与连接 (1)龙骨的布置 主龙骨与次龙骨、
次龙骨与横撑龙骨相互垂直布置，同 时根据顶棚造型，灯具、扬声器及通 风口的位置增设附加龙骨。
二.顶棚类型
1.直接式顶棚 2.悬吊式顶棚
三.顶棚构造
(一)直接式顶棚——直接在结构层底部装饰。
在板底粘贴轻质装饰吸声板、石膏板和线条等。 聚酯纤维吸声板
1.直接喷刷涂料:石灰浆、涂料等。 2.直接抹灰:各种砂浆、石膏灰浆等。 3.直接裱糊:各种墙纸、墙布等。 4.直接粘贴:轻质装饰吸声板、石膏板和线条等。 5.直接固定装饰面板:钉骨架；钉面板；罩面。 6.结构顶棚:网架结构、拱结构、悬索结构、井格式梁板 结构等。
架吊顶吊点间距为800-1500mm（视罩面板材料密度、厚度、强度、刚 度等性能而定）。对于平顶天花，在顶棚上均匀排布。对于有叠层造 型的吊顶，应注意在分层交界处吊点布置，较大的灯具及检修口位置 也应该安排吊点来吊挂。 2、吊杆安装 A、吊杆紧固件或吊杆与楼面板或屋面板结构的连接固定
B、吊杆与主龙骨的连接以及吊杆与上部紧固件的连接如图（1）和（2）
对于直接接触结构的木龙骨，如墙边龙骨、梁边龙骨、端头伸 入或接触墙体的龙骨应预先刷防腐剂。要求涂刷的防腐剂具有防潮 、防蛀、防腐朽的功效。
3、安装吊杆
B、吊杆的连接 对于木龙骨吊顶，吊杆与主龙骨的连接通常采用主龙骨钻孔，吊
杆下部套丝，穿过主龙骨用螺母紧固。吊杆的上部与吊杆固定件连 接一般采用焊接，施焊前拉通线，所有丝杆下部找平后，上部再搭 接焊牢；
在墙顶放水平线。用卷尺在墙 顶左右两边，以吊顶的宽度数 据分别定出两个点，用墨斗弹 线，以水平线为基准，确定吊 顶在墙顶的宽度
确定好吊顶的 高度后，用冲 击钻在墙顶的 水平线上打眼， 钻头大小一般 为 1.2cm×1.2cm， 为了保证龙骨 的稳固性，孔 眼间距宜保持 在30cm左右。
先用钻在房顶上打眼， 然后将木楔子打进钻 眼中，垂直的木头跟 木楔子连
6、管道及灯具固定 吊顶时要结合灯具位置、风扇位置做好预留洞穴及吊钩。当平顶
内有管道或电线穿过时，应预先安装管道及电线，然后再铺设面层， 若管道有保温要求，应在完成管道保温工作后，才可封钉吊顶面层。 大的厅堂宜采用高低错落形式的吊顶。
7、吊顶罩面板的安装
成品保护：
木材一定要干燥。白松木就不错， 变形系数低、自重也轻。木龙骨上 必须刷上防火涂料，因为灯具散发 的热量对木质会产生影响。
①板材应在自由状态下进行安装，固定时应从板的中间向板的四周固定。 ②纸面石膏板螺钉与板边距离：纸包边宜为10～15mm，切割边宜为15～20mm；水泥加压板 螺钉与板边距离宜为8～15mm。 ③板周边钉距宜为150～170mm，板中钉距不得大于200mm。 ④安装双层石膏板时，上下层板的接缝应错开，不得在同一根龙骨上接缝。 ⑤螺钉头宜略埋人板面，并不得使纸面破损。钉眼应做防锈处理并用腻子抹平。 ⑥石膏板的接缝应按设计要求进行板缝处理。
B、安装横撑龙骨
C、边龙骨固定：边龙骨宜沿墙面或柱面标高线钉牢。
主次龙骨连接节点如图（4）
用射钉将 角铁固定 吊杆
吊挂件
主龙骨
挂插件
次龙骨
5、罩面板安装 A、对于轻钢龙骨吊顶，罩面板材安装方法有明装、暗装、半隐装三种。
明装是纵横T型龙骨骨架均外露、饰面板只要搁置在T型两翼上即 可的一种方法。
暗装是饰面板边部有企口，嵌装后骨架不暴露。半隐装是饰面板 安装后外露部分骨架的一种方法。 B、罩面板与轻钢骨架固定的方式分为：罩面板自攻螺钉钉固，罩面板胶 结粘固法和罩面板托卡固定法。 （3）托卡固定法：当轻钢龙骨为T型时，多为托卡固定法安装罩面板。 托卡固定法托卡罩面板的基本方式如图（5）
一、主要材料
1、木料：木龙骨料应为烘干，无扭曲的红、白松树种，并按设计要求进 行防火处理。
木龙骨规格按设计要求，如设计无明确规定时，大龙骨规格为 50mm×70mm或50mm×100mm；小龙骨规格为50mm×50mm或40mm×50mm；木 吊杆规格为50mm×50mm或40mm×40mm。 2、罩面板材及压条
主龙骨的布置要按设计要求，分档划线，分档尺寸尚应考虑与面 层板块尺寸相适应。
5、 安装次龙骨 次龙骨一般采用5cm×5cm或4cm×5cm的木枋，底面刨光、刮平、
截面厚度应一致。小龙骨间距应按设计要求，设计无要求时应按罩面 板规格决定，一般为400～500mm。钉中间部分的次龙骨时，应起拱。 房间7～10m的跨度，一般按3/1000起拱；10～15m的跨度，一般按 5/1000起拱。
三、操作工艺
1、抄平弹线 弹线包括：标高线、顶棚造型位置线、吊挂点布局线、大中型灯
位线。
A、确定标高线：根据室内墙上+50cm水平线，用尺量至顶棚设计标高， 在该点画出高度线，沿墙四周弹一道墨线，这条线便是吊顶四周的水 平线，其偏差不能大于5mm。
B、确定造型位置线：对于较规则的建筑空间，其吊顶造型位置可先在一 个墙面量出竖向距离，以此画出其它墙面的水平线，即得吊顶位置外 框线，而后逐步找出各局部的造型框架线。对于不规则的空间画吊顶 造型线，宜采用找点法，即根据施工图纸测出造型边缘距墙面的距离 ，从墙面和顶棚基层进行实测，找出吊顶造型边框的有关基本点，将 各点连线，形成吊顶造型线。
次龙骨（中、小龙骨）的主要作用是固定饰面板，中、小龙骨多数 是构造龙骨，其间距由饰面板尺寸决定。
轻钢龙骨按截面形状分为U型骨架和T形骨架两种形式。 2、零配件：吊杆（轻型用φ6或φ8，重型用φ10）、吊挂件、连接件、 挂插件、花篮螺丝、射钉、自攻螺钉等。 3、罩面板
轻钢龙骨骨架常用的罩面板材料有装饰石膏板、纸面石膏板、吸声 穿孔石膏板、矿棉装饰吸声板、钙塑泡沫装饰板、各种塑料装饰板、浮 雕板、钙塑凹凸板等。 4、胶粘剂：应按主粘材的性能选用，使用前做粘结试验。
二、工艺流程
弹线 —→ 安装吊杆—→安装主龙骨—→ 安装次 龙骨 —→安装灯具—→安装罩面板—→ 安装压条 —→细部处理
三、操作工艺
1、弹线包括：标高线、顶棚造型位置线、吊挂点布置线、大中型灯位线 A、确定安装标高线：根据室内墙上+50cm水平线，用尺量至顶棚的设计标
高划线、弹线。 B、确定造型位置线：较规则的建筑空间、不规则的空间 C、确定吊点位置：双层轻钢U、T型龙骨骨架吊点间距≤1200mm，单层骨
(2)龙骨的连接
A.主龙骨与吊杆:螺栓连接；吊件勾挂； 绑扎吊挂。 B.主龙骨与次龙骨:
