三坐标操作培训试题答案

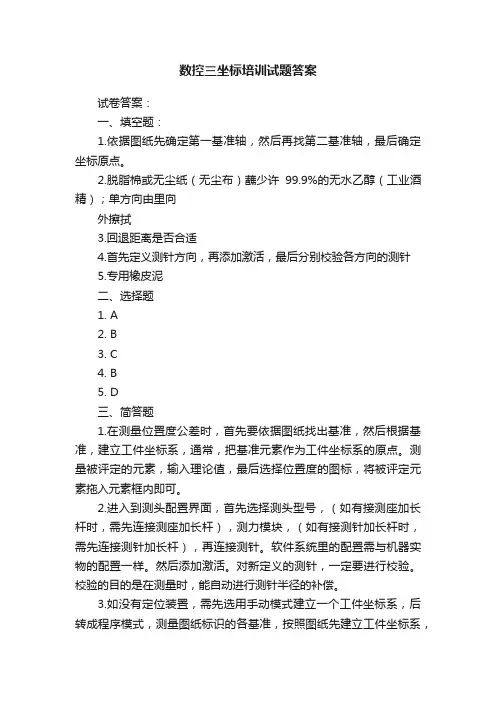

数控三坐标培训试题答案

数控三坐标培训试题答案试卷答案：一、填空题：1.依据图纸先确定第一基准轴，然后再找第二基准轴，最后确定坐标原点。

2.脱脂棉或无尘纸（无尘布）蘸少许99.9%的无水乙醇（工业酒精）；单方向由里向外擦拭3.回退距离是否合适4.首先定义测针方向，再添加激活，最后分别校验各方向的测针5.专用橡皮泥二、选择题1. A2. B3. C4. B5. D三、简答题1.在测量位置度公差时，首先要依据图纸找出基准，然后根据基准，建立工件坐标系，通常，把基准元素作为工件坐标系的原点。

测量被评定的元素，输入理论值，最后选择位置度的图标，将被评定元素拖入元素框内即可。

2.进入到测头配置界面，首先选择测头型号，（如有接测座加长杆时，需先连接测座加长杆），测力模块，（如有接测针加长杆时，需先连接测针加长杆），再连接测针。

软件系统里的配置需与机器实物的配置一样。

然后添加激活。

对新定义的测针，一定要进行校验。

校验的目的是在测量时，能自动进行测针半径的补偿。

3.如没有定位装置，需先选用手动模式建立一个工件坐标系，后转成程序模式，测量图纸标识的各基准，按照图纸先建立工件坐标系，再根据图纸要求测量各个要素，利用公差将图纸要求的各个尺寸求出。

4.主要有三点拟合，六点拟合，坐标系对齐，多点拟合等。

例如：我们用三点拟合进行数模对齐。

首先将3D模型导入至软件中，后打开模型取点窗口，用在CAD模型取线命令在模型上取三个圆，然后用取截面圆的方式，在实物上分别将在模型取的三个圆依次测量，（测圆1时，需将在模型上的理论圆拖入至测量窗口中再进行测量，三个圆都以此方法测量），测量完后，打开三点拟合界面，分别将次三圆拖入三个窗口，点击“添加激活坐标系”，后将鼠标移动到要素库中的模型上，点击右键，选择模型对齐后，3D模型就与实物对齐，可以开始进行测量。

5.按图纸要求将需进行两点偏移的两个要素测量出来，打开两点偏移建立坐标系界面，分别将两要素拖入，分别在两要素后面的方框中，填入图纸给定的坐标值及偏移值，点击“添加激活坐标系”，即两点偏移坐标系建立完成（注意：图纸需明确给出此两要素之间的偏移量）。

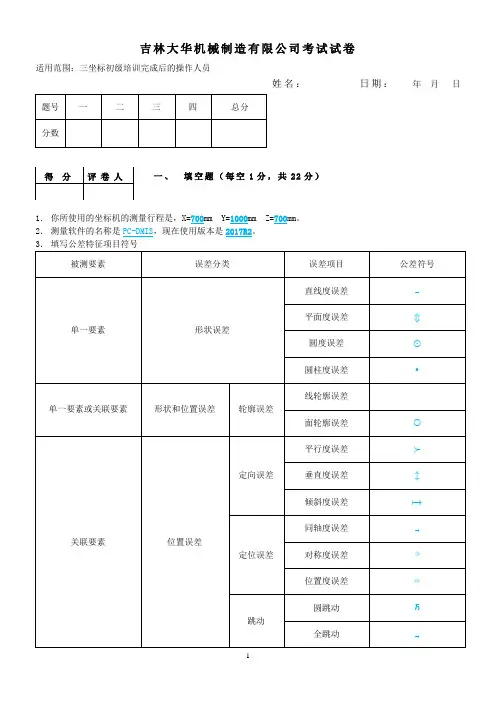

.三坐标测量员技能考核考试题答案

吉林大华机械制造有限公司考试试卷适用范围：三坐标初级培训完成后的操作人员姓名：日期：年月日一、填空题（每空1分，共22分）1．你所使用的坐标机的测量行程是，X=700mm Y=1000mm Z=700mm。

2．测量软件的名称是PC-DMIS，现在使用版本是2017R2。

4．红宝石测球的静态直径大于（大于/小于）校正后的动态直径。

用三坐标检测尺寸执行标准GB/T 3177-2009，检测形位公差执行标准GB/T 1958-2004。

二、单项选择题（每题4分，共28分）1．计量的特点概括起来，可以归纳为4个方面，其中，( C )是指任何一个测量结果或测量标准的值，都能通过一条具有不确定度的连续比较链，与计量基准联系起来。

A ．准确性B ．一致性C ．溯源性D ．法制性2. 对于非强制检定的测量仪器，应以( A )为主要手段，以达到统一量值的目的。

A.校准 B.周期检定 C.非周期检定 D.定点检定3. 测量结果与被测量真值之间的一致程度，是( B )。

A.测量精密度B.测量准确度C.测量重复性D.测量复现性4．在下列四种形位公差中，（ C ）属于定位误差。

A ．圆度B ．圆柱度C ．同轴度D ．圆跳度5．孔的最大实体尺寸就是其（ B ）A ．实体尺寸B ．最小极限尺寸C ．最大极限尺寸D ．基本尺寸6.三坐标测量机一般每隔多长时间整体校准一次（ B ）A.一个月B.一年C.五年D.第一次验收以后不用校对了7. 看下图，通过P1-P2点测量一条直线，P3-P4另一条直线，计算两直线的角度，正确的数据是：（ B ） A.91.91° B.88.09°三、判断题（每题2分，共10分）1. 开机顺序应该是先启动计算机，后启动控制器，因为控制器启动时要寻找计算机的网络端口。

（ × ）2. 温度变化1℃，100mm 长度的钢铁零件长度就会发生大于1μm 的变化，这种变化超过了测量机的精度指标。

三坐标测量仪培训试题

姓名：组别：成绩：1A a、b、c B A、B、C C 1、2、3D X、Y、Z2A 0.4-0.5B 0.5-0.6C 0.4-0.6D 0.5-0.73A 2B 3C 4D 54菜单得出同轴A “测量”B “关系”C “构造”D “校准”5A 测量平面B 校准平面C 基准平面D 构造平面1（）2（）3（）12312如何使用三坐标测量机检测工件的平面度，简述操作步骤。

二、判断题（计3题，每题5分，共计15分）四、简答题（计2题，第1题10分，第2题20分共计30分）使用三坐标测量机前，应对设备用软布或（）进行轻轻擦拭。

使用三坐标测量机检测工件前，应使用（）对三坐标测量机进行校准。

三、填空题（计3题，每题5分，共计15分）三坐标测量机使用完成后，将Y轴移动到极限位置后关闭电源，此坐标同样也是归零位置。

使用三坐标测量机测量小型及轻型零件时应紧固后再进行测量，以免影响测量精度。

三坐标测量机的保存环境，应按照要求严格控制温度及（）。

简述三坐标测量机在开机使用前的准备工作？我公司使用的三坐标测量机属于TESA自动操作系列。

使用三坐标测量机，检查确认完毕后，接通的气源压力要求为（）MPa 。

使用三坐标测量机检测定子铁芯外径，至少要检测（）点。

使用三坐标测量机检测定子铁芯外径、内径同轴度时，在完成内外径两圆测量后，需选择（）使用三坐标测量机测量两相邻平面垂直度，“关系”菜单中先行选取的平面会默认为（）。

三坐标测量机的实际操作和维护保养培训试题（计8题，每题8分，共计40分）一、选择题三坐标测量机的测量基于三维空间原理，通常使用（）来代表空间三个坐标轴。

三坐标测量员技能考核考试题答案

XXXXXXXXX制造有限公司考试试卷适用范围：三坐标初级培训完成后的操作人员姓名：日期：年月日一、填空题（每空1分，共22分）1．你所使用的坐标机的测量行程是，X=700mm Y=1000mm Z=700mm。

2．测量软件的名称是PC-DMIS，现在使用版本是2017R2。

4．红宝石测球的静态直径大于（大于/小于）校正后的动态直径。

用三坐标检测尺寸执行标准GB/T 3177-2009，检测形位公差执行标准GB/T 1958-2004。

二、单项选择题（每题4分，共28分）1．计量的特点概括起来，可以归纳为4个方面，其中，( C )是指任何一个测量结果或测量标准的值，都能通过一条具有不确定度的连续比较链，与计量基准联系起来。

A ．准确性B ．一致性C ．溯源性D ．法制性2. 对于非强制检定的测量仪器，应以( A )为主要手段，以达到统一量值的目的。

A.校准 B.周期检定 C.非周期检定 D.定点检定3. 测量结果与被测量真值之间的一致程度，是( B )。

A.测量精密度B.测量准确度C.测量重复性D.测量复现性4．在下列四种形位公差中，（ C ）属于定位误差。

A ．圆度B ．圆柱度C ．同轴度D ．圆跳度5．孔的最大实体尺寸就是其（ B ）A ．实体尺寸B ．最小极限尺寸C ．最大极限尺寸D ．基本尺寸6.三坐标测量机一般每隔多长时间整体校准一次（ B ）A.一个月B.一年C.五年D.第一次验收以后不用校对了7. 看下图，通过P1-P2点测量一条直线，P3-P4另一条直线，计算两直线的角度，正确的数据是：（ B ） A.91.91° B.88.09°三、判断题（每题2分，共10分）1. 开机顺序应该是先启动计算机，后启动控制器，因为控制器启动时要寻找计算机的网络端口。

（ × ）2. 温度变化1℃，100mm 长度的钢铁零件长度就会发生大于1μm 的变化，这种变化超过了测量机的精度指标。

三坐标测量机操作技能考核

三坐标测量机操作考核姓名成绩一、是非题：（每题1分，共15分）１、每次启动ＡＲＣＯ软件时，都会要求测量机回零。

（）２、如果测量机发生故障不能运动，在供给足够的气压，控制柜关闭的情况下，可以人工推动测量机。

（）３、应急按钮按下时，控制柜的电源被切断。

（）４、当测头与工件发生较严重的碰撞后，应该重新校正所有的测头。

（）５、测头半径的补偿，可以在硬件中直接补偿，也可以在软件中进行。

（）６、在坐标系Ａ下测量的几何元素，可以在坐标系Ｂ下输出，测量数据会自动转换。

（）７、在坐标系Ａ下测量点１，在坐标系Ｂ下测量点２，求两点之间的空间距离也不会出错。

（）８、可以用直径相同，但角度不同的测头测量同一个元素。

（）9、可以用不同直径的测头测量同一个元素。

（）10、手工测量一个点时，只能在水平或垂直的平面上测量，不能手工测量未知的斜面或曲面。

（）11、如果输入完整的理论数据，则可以自动测量该几何元素。

（）12、ＡＲＣＯ所测量的几何元素可以ＩＧＥＳ格式输出，并被其他的ＣＡＤ读入。

（）13、当投影平面选择“ＡＵＴＯ”时，可以自动测量内圆。

（）14、如果读入ＣＡＤ数模，则我们创建的零件坐标系必须符合ＣＡＤ数模坐标系。

（）15、ARCO的编程语言DMIS是测量机行业的标准语言。

（）二、填空题：（每题1分，共27分）1、现用测量软件的名称是，该软件现在的版本是。

2、现用三坐标测量机的测量行程是，X= mm,Y= mm,Z= mm。

3、根据机械学原理，一个刚体需要个点作单方向约束。

4、测量一个孔的最少点数是；测量平面的最少点数是；测量球的最少点数是。

5、测量程序的后缀名是；ARCO项目文件的后缀名是。

6、理论元素的前缀是；实测元素的前缀是；理论测头的前缀是；已校正的测头的前缀是。

7、在计算两个孔的孔心距的时候，必须先把两个孔分别到同一上，再求他们之间的距离。

8、红宝石测头的静态直径校正后的动态直径。

9、PH10测头A角的范围是，B角的范围是。

三坐标测量运用试卷答案

三坐标测量运⽤试卷答案
三坐标测量运⽤试题（操作部分）
姓名：⽇期：得分：⼀．设备操作掌握（10分）
1．规范的设备开关机步骤；（5分）
2．⼿操器的各功能运⽤；（3分）
3．常规保养和注意事项。

（2分）
⼆．测量软件基本环境设置（10分）
1．机器模型的建⽴；（3分）
2．元素拾取⼯具条的调⽤；（2分）
3．测量速度、加速度设置；（2分）
4．接近、回退距离设置。

（3分）
三．测头安装、创建和校验（10分）
四．⼿动测量元素过程（32分）
1．⼿动测量创建坐标所需的元素（2D元素需要向量平⾯测量）；（3分）
2．建⽴⼯件坐标系（3-2-1法）；（3分）
3．⼿动测量元素（3个），打开⾃学习⾃动测量元素；（10分）
4．构造功能操作（2个）；（4分）
5．元素公差评估（3个）；（6分）
6．测量报告输出：图⽂并貌、FORM误差报告；（5分）
7．保存解决⽅案。

（1分）
五．带CAD测量元素过程（38分）
1．导⼊CAD数模（1分）
2．⼿动测量创建坐标所需的元素（2D元素需要向量平⾯测量）；（3分）
2．建⽴⼯件坐标系(模型对齐)（3-2-1法）；（3分）
3．从CAD上从提取元素理论（3个），（拖放到“测点管理”测量，打开⾃学习记录DMIS语句，切换AUTO/PROG模式测量⾃动测量）；（15分）
4．构造功能操作（2个）；（4分）
5．元素公差评估（3个）；（6分）
6．测量报告输出：图⽂并貌、FORM误差报告；（5分）
7．保存解决⽅案。

（1分）。

三坐标考试试题及答案

三坐标考试试题及答案三坐标考试试题及答案三坐标测量技术是一种常用于工业领域的精密测量方法，它能够准确测量物体的三维形状和尺寸。

在现代制造业中，三坐标测量已经成为了不可或缺的重要工具。

为了评估和验证三坐标测量技术的掌握程度，许多公司和机构都会组织三坐标考试。

本文将介绍一些常见的三坐标考试试题及其答案。

题目一：请简述三坐标测量的原理和应用领域。

答案：三坐标测量是利用三坐标测量仪器对物体进行测量的方法。

它通过测量物体在三个坐标轴上的坐标值，以及物体表面上的一些特征点，来确定物体的三维形状和尺寸。

三坐标测量广泛应用于制造业中的质量控制、产品检测、工艺改进等方面。

它可以精确测量各种形状的零件，包括平面、曲面、孔径、角度等。

三坐标测量技术还可以用于逆向工程、CAD与CAM的数据对比、产品的数字化等领域。

题目二：请列举三坐标测量的常见误差及其影响因素。

答案：三坐标测量中常见的误差包括系统误差、随机误差和环境误差。

系统误差是由于测量仪器本身的不准确性引起的，例如仪器的刻度误差、轴向误差等。

随机误差是由于测量过程中的各种不确定因素引起的，例如操作人员的技术水平、测量环境的变化等。

环境误差是由于温度、湿度等环境因素的变化引起的，它会影响测量仪器的稳定性和测量结果的准确性。

题目三：请描述三坐标测量中的坐标系和坐标轴。

答案：三坐标测量中通常采用笛卡尔坐标系，它由三个相互垂直的坐标轴组成，分别是X轴、Y轴和Z轴。

X轴通常表示物体的左右方向，Y轴表示物体的前后方向，Z轴表示物体的上下方向。

在三坐标测量中，物体的坐标值就是相对于坐标系原点的位置坐标。

题目四：请简述三坐标测量中的标准件和工装夹具的作用。

答案：在三坐标测量中，标准件和工装夹具起到了重要的作用。

标准件是具有已知尺寸和形状的物体，它们用于校准和验证测量仪器的准确性。

通过与标准件进行对比测量，可以确定测量仪器的系统误差，并进行误差补偿。

工装夹具用于固定和定位被测物体，它们能够保证被测物体在测量过程中的稳定性和准确性。

三坐标安全培训考试题(答案)

试卷答案1、填空题：2、安全第一、预防为主、综合治理。

3、规章制度和操作规程，操作技能。

4、违章指挥和强令冒险。

4、停止、撤离。

5、事故原因，责任人、广大职工，防范措施。

6、生产知识，生产技能。

7、生产管理人员或者本单位负责人。

二、判断1、对。

2—5、错误6对三问答题:1、三坐标安全操作规程？答：1、检查员必须经过《岗位安全培训》后，方可上岗操作。

2、检查设备电源、气源压力是否正常。

室内温湿度（温度：20±2；湿度：25%~75%）。

3、开机：依次打开电源开关：空气干燥器、控制柜电源、显示器、打印机、计算机主机。

4、设备自检完毕，操纵盒上部分指示灯灭后给设备加电。

5、点击桌面软件图标，打开软件，机器执行一次回家。

6、校准（定义）测头，校正后点击“结果”查看校验结果是否准确。

7、通过操纵盒将三坐标测量仪测头停放在安全位置上。

8.，在设备的前后两个方向上下工件，禁止在设备左右两个方向，上下工件。

8、调用程序，检查程序名称与待测轮行是否相同，查看测头文件是否与设备测针相符。

9、执行程序检测工件。

10、打印测量报告，退出程序。

11、将轮子搬离机器卡盘。

2、发现电压不稳或气源压力过低，造成设备自动报警时如何处理？答：电压不稳或气源压力过低，造成设备自动报警时：a、安关机顺序，关闭设备b、通知相关维修部门查明原因c、待维修部门明确电力、气源无问题d、检查员检查室内仪表工作条件是否正常，正常后安设备开机顺序开机。

3、针对自己的岗位安全你是如何做的？答：1.认真执行岗位考勤制度。

2.按照要求劳保用品穿戴齐全。

3、按照三坐标安全规程进行规范操作。

4、按照TNPM的要求自主进行整理、整顿。

5.发现安全隐患，及时反馈相关部门。

蔡司三坐标销售培训考核试题(中级)答案

销售人员培训考核-内训姓名：1. 三坐标测量机的基本原理是什么？（5分）答: 三坐标的测量原理是把被测零件放在三坐标可测量的空间范围内，通过在零件上取点，获得点（X,Y,Z）三个坐标值，再根据这些点的坐标值通过计算机数据处理，拟合成相关的几何元素，如直线、平面、圆、圆柱、圆锥、曲面等，再通过数学计算得出形状位置公差以及其它几何量。

2. G2三坐标机型按传感器的形式可以分为哪几种，SPECTRUM可配备的测头有哪几种？（5分）答：G2按传感器可分为四种： Spectrum可配备的测头有：CONTURA G2 aktiv、 MH20ICONTURA G2 navigator 、 RTP20CONTURA G2 RDS、 RDS-XDTCONTURA G2 direkt PH10 （以后ZEISS给我们的不会配备） 3. 三坐标CONTURA G2的尺寸有哪几种，SPECTRUM有哪几种尺寸？（5分）答：CONTURA G2的尺寸有五种： SPECTRUM 的尺寸有五种：700/700/600 500/500/500700/1000/600 700/700/6001000/1200/600 700/1000/6001000/1600/600 1000/1200/6001000/2100/600 1000/1600/6004.三坐标测头按结构可分为哪几种，分别具有什么特点，适合于测量哪种类型的工件，并分别列举出几种测头的型号？(各不少于5种)（5分）答：固定式测头和旋转式测头固定式测头：VAST XT 、VAST XT GOLD 、VAST 、VAST GOLD、VAST XTR旋转式测头：VAST-XXT RDS-XDT MH20I RTP20 PH10固定式测头系统刚性好，承载能力强，可安装加长杆较长，测量精度高，适合于测量高精度和深长孔类零件，如箱体，缸体。

旋转式测头系统具有角度可旋转，探测灵活，最小探针直径可达0.3mm，测量精度相对较低。

中级三坐标操作考试培训

三坐标测量机操作资格考试（参考答案）考生姓名考生学号所在班级一、填空题（每空2分，共40分）1、三坐标测量机:英文（Coordinate Measuring Machining）缩写CMM。

2、我校现有三坐标测量机型号为JS654N，价格为46。

5万元。

相关技术指标：分辨率0.5μm ，探测误差 2.4μm ,三轴最大测量范围600＊500*400mm .3、三坐标测量机对环境条件非常敏感，最佳工作温度为20—22℃,湿度60％±2％。

4、为保证传动精度，三坐标测量机采用的传动机构是同步齿形带，为减小三轴行走摩擦，采用气浮轴承导轨支承。

5、三坐标测量机的额定供气压力约0.6 MPa,压力值由气源三联件调定。

6、三坐标测量机的仪器分辨率是由光栅尺保证的，其测量误差为0.5μm.7、三坐标测量机按探头与工件的测量模式分为接触式和非接触式两种。

8、测量误差包含了两方面: 系统误差和随机误差.9、三坐标测量机配备有两个标准球,其功能分别为:红宝石探测头半径补偿值校准、激光测量头坐标系标定。

二、选择题：(每题2分，共10分，未注明的为单选）1、计量的特点概括起来，可以归纳为4个方面，其中，（ C )是指任何一个测量结果或测量标准的值都能通过一条具有不确定度的连续比较链，与计量标准联系起来。

A。

准确性B。

一致性 C. 溯源性 D. 法制性2、对于非强制检定的测量仪器，应以（A）为主要手段,以达到统一量值的目的.A。

校准B。

周期检定C。

非周期检定 D. 定点检定3、测量结果与被测量真值之间的一致长度叫做（B)。

A. 测量精密度B。

测量准确性 C. 测量重复度D。

测量复现性4、（多选）根据其地位和所起作用的不同，国际上趋于将计量分为（ A C D）。

A。

法制计量B。

实用计量 C. 科学计量 D. 工业计量5、(多选）可以测量圆度的设备（ A B ）。

A. 三坐标测量机B. 圆度仪C。

硬度仪 D. 粗糙度仪三、判断题：（每题2分，共10分，对的打“√”,错的打“×”）1、三坐标测头的大小对测量误差有影响，因为包容性不一样，接触面不一样，所以得出的结果也不一样.（√）2、三坐标在进行多个项目测量或形位公差评价时（又称综合测量）存在一定的累积误差.( √）3、三坐标的工作稳定是18—20℃,湿度在25％-100％范围内。

三坐标操作培训试题答案

三坐标操作培训试题答案一、选择题1. 以下哪个是三坐标测量机的英文缩写？A. CMMB. CNCC. CADD. CAM答案：A（CMM，即Coordinate Measuring Machine）2. 三坐标测量机的测量精度主要取决于以下哪个因素？A. 测量探针B. 测量软件C. 机械结构D. 操作人员答案：C（机械结构）3. 以下哪种测量方法不属于三坐标测量机的测量方式？A. 触摸测量B. 光学测量C. 激光测量D. 声波测量答案：D（声波测量）二、填空题1. 三坐标测量机主要由______、______、______三部分组成。

答案：机械结构、测量系统、计算机控制系统2. 三坐标测量机在测量过程中，通常采用______、______、______三种测量方式。

答案：触摸测量、扫描测量、影像测量3. 三坐标测量机的测量软件主要包括______、______、______等功能。

答案：测量路径规划、数据采集、数据分析三、判断题1. 三坐标测量机只能测量形状和尺寸，不能测量表面粗糙度。

（）答案：错误。

三坐标测量机可以测量形状、尺寸以及表面粗糙度等。

2. 在三坐标测量机操作过程中，必须先进行预热，以稳定测量精度。

（）答案：正确。

3. 三坐标测量机的测量精度不受环境温度、湿度等因素的影响。

（）答案：错误。

三坐标测量机的测量精度会受到环境温度、湿度等因素的影响。

四、简答题1. 简述三坐标测量机的测量原理。

答案：三坐标测量机通过测量探针与被测件表面的接触，将接触点的坐标值输入计算机，通过计算机软件对数据进行处理，从而得到被测件的形状、尺寸等信息。

2. 请列举三种提高三坐标测量机测量精度的方法。

答案：（1）定期对三坐标测量机进行校准和维护；（2）选用高精度的测量探针和附件；（3）合理设置测量参数，如测量速度、加速度等。

3. 简述三坐标测量机在汽车制造领域的应用。

答案：三坐标测量机在汽车制造领域主要应用于以下方面：（1）测量汽车零部件的形状和尺寸，以确保零部件加工的精度；（2）检测汽车零部件的装配质量；（3）分析汽车零部件的变形和磨损情况；（4）为汽车设计提供数据支持。

三坐标测量机操作技能考核

三坐标测量机操作技能考核适用范围：配备ARCO CAD软件COORD3测量机，初级培训完成后的操作和编程人员姓名：日期：成绩：是非题：（每题1分，共18分）开机顺序应该是先启动计算机，后启动控制器，因为控制器启动时要寻找计算机的网络端口温度变化1℃，1米长度的钢铁零件长度就会发生大于10μm的变化，这种变化超过了测量机的精度指标如果测量机发生故障不能运动，在供给足够的气压，控制柜关闭的情况下，可以人工推动测量机应急按钮按下时，控制柜的电源被切断当测头与工件发生较严重的碰撞后，应该重新校正所有测头测头半径的补偿，可以在硬件中直接补偿，也可以在软件中进行在坐标系A下测量的几何元素，可以在坐标系B下输出，测量数据会自动转换在坐标系A下测量点1，在坐标系B下测量点2，求两点之间的空间距离也不会出错手工测量一个点时，只能在水平或垂直的平面上测量，不能手工测量未知的斜面或曲面可以用直径相同，但角度不同的测头测量同一个几何元素可以用不同直径的测尖测量同一个几何元素可以在测量软件中创建左手坐标系以符合图纸的要求如果输入完整的理论数据，则可以自动测量该几何元素ARCO所测量的几何元素可以IGES格式输出，并被其他的CAD读入ARCO的编程语言DMIS是测量机行业的标准语言当投影平面选择“AUTO”时，可以自动测量内园如果读入CAD数模，则我们创建的零件坐标系必须符合CAD数模坐标系创建图形输出报告一定要有CAD数模选择题：（可多选，每题2分，共26分）1.测量机的测长元件是：读数头，气浮导轨，光栅尺，齿轮齿条，滚珠导轨2.测量机的三轴导轨是：气浮导轨，滚珠导轨3.创建坐标系需要确定如下要素：第一坐标轴；第二坐标轴；第三坐标轴；X原点；Y原点；Z原点4.下列哪些元素的测量需要投影平面：点，圆，方槽，圆槽，平面，球体，圆柱5.定义一个孔需要哪些信息：名称，X，Y，Z，I，J，K，直径，形状误差6.定义一个球需要哪些信息：名称，X，Y，Z，I，J，K，直径，形状误差7.测量结果可以输出到下列设备：显示器，打印机，磁盘文件，网络打印机，网络上的其他计算机磁盘，串行端口8.下列哪些是形状误差：直线度，平行度，平面度，垂直度，对称度，圆柱度，同轴度，位置度，圆度，圆跳动9.可以在“ARCO查看器”的DATABASE中查看的内容有：元素，坐标系，测量诸速度，运动诸参数，测头，公差，程序变量，测量点，当前坐标10.ARCO Reporter可以完成如下工作:修改RPX系统模板，创建RPT项目模板，修改理论数据，打印测量报告，修改测量数据，修改不带数据的RPT项目模板，修改带数据的RPO图形输出报告11.TP20测头接触零件后，输出的数据是：红宝石中心坐标，接触点的坐标，接触点的法线方向12.两个点之间的距离，共有下面的几种可能：X距离，Y距离，Z距离，XY距离，YZ距离，ZX距离，XYZ距离13. 看下图，通过P1-P2点测量一条直线，P3-P4另一条直线，计算两直线的距离，正确的数据是：91.91，88.09填空题：（每题2分，32分）1.测量软件的名称是______________，该软件现在的版本是____________2.控制柜的名称是______________；它通过_________与计算机连接；3.测量机的名称是______________；测量行程是，X=_______mmY=_______mm Z=_______mm4.红宝石测尖的静态直径_______（大于/小于）校正后的动态直径5.PH10测头A角的范围：_______, B角的范围：__________6.请在名词前面写上序号，按组装顺序编号下列的测头组件：□TP20测头体, □PAA1，□TP20模块，□PH10M，□红宝石测尖，□200mm加长杆，□10mm加长杆7.根据机械学原理，一个刚体需要_____点作单方向约束8.XY坐标平面：X=______, Y=______, Z=______, I=______, J=______,K=______9.Z坐标轴：X=______, Y=______, Z=______, I=______, J=______,K=______10.由三个点（1，0，0），（0，1，0），（0，0，1）构成的平面：X=______, Y=______, Z=______, I=______, J=______, K=______11.要确保输出的坐标点在X=500的位置上，通常需要定义一个平面，把它与其他元素（比如直线）相交，这个平面的参数是：X=______, Y=______, Z=______, I=______, J=______, K=______12.测量一个孔的最少点数是______；测量平面的最少点数是______；测量球的最少点数是______；13.测量程序的后缀名是______；ARCO项目的文件后缀名是______；14.理论元素的前缀是______；实测元素的前缀是______；理论测头的前缀是______；已校正的测头前缀是______；15.ARCO软件的系统模板后缀名是______；用户设计的空白图形报告后缀名是______；包含数据的图形报告后缀名是______；包含数据的图形报告也可以保存为一种通用的电子文档格式是______；16.在计算两个孔的孔心距的时候，必须先把两个孔分别______到同一______上，再求它们之间的______距离投影；转换；坐标系；平面；X/Y/Z轴距离；PT2PT实际操作：（每题4分，共24分）1.利用点的相对测量法，或计算XYZIJK，或自己设计CAD模型三种方法之一，测量球面上任意一点到球心的距离2.定义球的各项参数，利用“测量路径”的方法自动测量标准球3.定义外园的各项参数，自动测量标准球的中心截面园4.测量标准球座的上端面园的直径5.测量标准球座的上端面园的切线的长度6.设计一个图形报告，并在ARCO REPORTER中编辑，有自己的图标和表头若要得到参考答案，请与我们联系编撰：意大利COORD3北京代表处张志成。

三坐标操作资格考试

三坐标测量机操作资格考试（参考答案）考生姓名考生学号所在班级一、填空题（每空2分，共40分）1、三坐标测量机：英文（Coordinate Measuring Machining）缩写CMM。

2、我校现有三坐标测量机型号为JS654N，价格为46.5万元。

相关技术指标：分辨率0.5μm ，探测误差 2.4μm ，三轴最大测量范围600*500*400mm。

3、三坐标测量机对环境条件非常敏感，最佳工作温度为20—22℃，湿度60%±2%。

4、为保证传动精度，三坐标测量机采用的传动机构是同步齿形带，为减小三轴行走摩擦，采用气浮轴承导轨支承。

5、三坐标测量机的额定供气压力约0.6 MPa，压力值由气源三联件调定。

6、三坐标测量机的仪器分辨率是由光栅尺保证的，其测量误差为0.5μm。

7、三坐标测量机按探头与工件的测量模式分为接触式和非接触式两种。

8、测量误差包含了两方面：系统误差和随机误差。

9、三坐标测量机配备有两个标准球，其功能分别为：红宝石探测头半径补偿值校准、激光测量头坐标系标定。

二、选择题：（每题2分，共10分，未注明的为单选）1、计量的特点概括起来，可以归纳为4个方面，其中，（ C ）是指任何一个测量结果或测量标准的值都能通过一条具有不确定度的连续比较链，与计量标准联系起来。

A. 准确性B. 一致性C. 溯源性D. 法制性2、对于非强制检定的测量仪器，应以（A）为主要手段，以达到统一量值的目的。

A. 校准B. 周期检定C. 非周期检定D. 定点检定3、测量结果与被测量真值之间的一致长度叫做（B）。

A. 测量精密度B. 测量准确性C. 测量重复度D. 测量复现性4、（多选）根据其地位和所起作用的不同，国际上趋于将计量分为（ A C D）。

A. 法制计量B. 实用计量C. 科学计量D. 工业计量5、（多选）可以测量圆度的设备（ A B ）。

A. 三坐标测量机B. 圆度仪C. 硬度仪D. 粗糙度仪三、判断题：（每题2分，共10分，对的打“√”，错的打“×”）1、三坐标测头的大小对测量误差有影响，因为包容性不一样，接触面不一样，所以得出的结果也不一样。

三坐标考试题和答案

三坐标考试题和答案三坐标测量机考试题及答案一、选择题（每题2分，共20分）1. 三坐标测量机的测量原理是基于（）。

A. 直角坐标系B. 极坐标系C. 球坐标系D. 柱坐标系答案：A2. 三坐标测量机的测量精度通常由（）决定。

A. 测量机的软件B. 测量机的硬件C. 测量机的校准D. 测量机的操作者3. 在三坐标测量机中，（）是用于确定测量点位置的基本元素。

A. 长度B. 角度C. 点D. 线答案：C4. 三坐标测量机的测量范围通常由（）决定。

A. 测量机的尺寸B. 测量机的精度C. 测量机的软件D. 测量机的硬件答案：A5. 在三坐标测量机中，（）是用于测量圆的直径。

B. 线探头C. 圆探头D. 面探头答案：C6. 三坐标测量机的测量速度通常受到（）的影响。

A. 测量机的软件B. 测量机的硬件C. 测量机的校准D. 测量机的操作者答案：B7. 三坐标测量机的重复性误差通常由（）引起。

A. 测量机的软件B. 测量机的硬件C. 测量机的校准D. 测量机的操作者答案：B8. 在三坐标测量机中，（）是用于测量平面的倾斜角度。

A. 点探头B. 线探头C. 角度探头D. 面探头答案：C9. 三坐标测量机的测量精度通常以（）表示。

A. 微米B. 毫米C. 厘米D. 米答案：A10. 三坐标测量机的测量范围通常以（）表示。

A. 微米B. 毫米C. 厘米D. 米答案：D二、填空题（每题2分，共20分）1. 三坐标测量机的测量精度可以达到______微米级别。

答案：0.52. 三坐标测量机的测量范围可以达到______米。

答案：43. 三坐标测量机的测量速度可以达到______毫米/秒。

答案：5004. 三坐标测量机的重复性误差通常小于______微米。

答案：15. 三坐标测量机的测量点数可以达到______点。

答案：10006. 三坐标测量机的测量软件通常包括______、______和______等功能。

答案：数据采集、数据处理、报告生成7. 三坐标测量机的硬件通常包括______、______和______等部分。

三坐标考试试题和答案

三坐标考试试题和答案****一、单选题（每题2分，共20分）1. 三坐标测量机的测量原理是基于（）。

A. 直角坐标系B. 极坐标系C. 球坐标系D. 柱坐标系答案：A2. 在三坐标测量机中，测量头的移动是由（）控制的。

A. 手动控制B. 计算机控制C. 伺服电机控制D. 人工操作答案：C3. 三坐标测量机的测量精度通常由（）决定。

A. 测量头的精度B. 计算机的处理能力C. 测量机的机械结构D. 以上都是答案：D4. 在三坐标测量中，测量一个平面的倾斜角度，需要使用（）。

A. 单点测量B. 两点测量C. 三点测量D. 多点测量答案：C5. 三坐标测量机的测量范围通常由（）决定。

A. 测量头的尺寸B. 测量机的机械臂长度C. 测量机的立柱高度D. 测量机的底座尺寸答案：B6. 在三坐标测量中，测量一个圆柱的直径，需要使用（）。

A. 单点测量B. 两点测量C. 三点测量D. 多点测量答案：D7. 三坐标测量机的测量误差来源不包括（）。

A. 测量头的磨损B. 环境温度变化C. 测量机的校准D. 测量软件的版本答案：D8. 三坐标测量机的测量速度通常由（）决定。

A. 测量头的移动速度B. 计算机的处理速度C. 测量机的机械结构D. 测量操作员的技能答案：A9. 在三坐标测量中，测量一个球体的半径，需要使用（）。

A. 单点测量B. 两点测量C. 三点测量D. 多点测量答案：D10. 三坐标测量机的测量精度通常用（）表示。

A. 毫米B. 微米C. 纳米D. 英寸答案：B二、多选题（每题3分，共15分）11. 三坐标测量机的主要组成部分包括（）。

A. 测量头B. 控制系统C. 机械结构D. 电源答案：A, B, C12. 三坐标测量机的测量误差可能来源于（）。

A. 测量头的磨损B. 环境温度变化C. 测量机的校准D. 测量软件的版本答案：A, B, C13. 三坐标测量机的测量功能包括（）。

A. 长度测量B. 角度测量C. 形状测量D. 位置测量答案：A, B, C, D14. 三坐标测量机的测量范围通常由（）决定。

三坐标理论考试

三坐标理论考试一、单项选择题1、测量机是计量检测仪器，它的正常工作温度应该是（）。

[单选题] * A） 20℃±2℃(正确答案)B） 20℃±1℃C） 21℃±2℃D） 21℃±1℃2、测量机的组成:主机系统;测头测座系统;计算机软件和（）。

[单选题] * A）测头控制器B）工作台C）电气控制系统(正确答案)D）驱动系统3、轴类件在短V形块上定位，可限制（）个自由度。

[单选题] *A）一B）三C）二(正确答案)D）四4、以下哪种情况下需要建立零件坐标系:（） [单选题] *A）二点间距离B）评价同轴度时C）平面度测量D）评价位置度时(正确答案)5、球的测量点数最少一般为:（）。

[单选题] *A） 9点B） 8点C） 7点D） 4点(正确答案)6、对位置度进行测量评价时，根据什么定义基准?（） [单选题] * A）工件基准B）图纸要求(正确答案)C）其它加工较精确的轴7、以下哪种属于定位公差（） [单选题] *A）圆度B）平行度C）对称度(正确答案)D）垂直度8、最大实体原则用哪种符号表示（） [单选题] *A）B）(正确答案)C ） D）9、孔的上偏差是指（） [单选题] *A）最小极限尺寸与基本尺寸的代数差。

B）最大极限尺寸与最小极限尺寸的代数差。

C）最大极限尺寸与基本尺寸的代数差。

(正确答案)D）最大极限尺寸与最小极限尺寸的代数差的绝对值。

10、（）是允许工件尺寸、几何形状和相互位置变动的范围。

[单选题] *A）形状误差B）公差(正确答案)C）位置误差D）表面波度11、（）是反映系统误差和随机误差综合的影响程度，也是测量结果与真值的一致程度 [单选题] *A）准确度B）精密度C）精确度(正确答案)D）正确度12、空间坐标系有（）象限，用不同正负号组合可以分辨出点的空间所在的象限和位置 [单选题] *A） 6个B） 8个(正确答案)C） 4个13、基准按照作用的不同，可分为设计基准和（） [单选题] *A）主要基准B）工艺基准(正确答案)C）结构基准D）以上都对14、量具的指示值与被测尺寸的真值之差，称作（） [单选题] *A）示值误差(正确答案)B）测量误差C）量具误差D）以上说法都不对15、被测量真值是（） [单选题] *A）都是可以准确测量的;B）在某一时空条件下是客观存在的，但很多情况下不能准确确定;(正确答案) C）全部不能准确测定;二、判断题1、在测量过程中，对被测量工件只能建立一个工件坐标系，完成整个工件的测量。

便携式三坐标测量仪使用培训试题

FARO便携式三坐标测量仪使用培训试题
80SB003
单位：姓名：得分：
一、FARO便携式三坐标测量仪和普通测量工具测量原理最大不同是什么？
二、为什么三坐标测量仪使用之前都要进行探针校准？
三、判断正误，并说明：
1、利用三坐标测量仪测量工件过程中，测量仪和工件位置都不能改变。

（）
2、三坐标测量仪不能直接测量形位误差。

（）
3、使用“蛙跳球”测量时，测量空间范围不能无限扩大。

（）
4、有被测工件图纸而没有数模，无法进行测量结果比对，只能通过计算来进行测量结果分析。

（）
四、请用文字分步描述下面工件中，2-φ20孔的上端位置度测量步骤。

三坐标测量技术与应用--重修复习卷B(答案)

《三坐标测量技术与应用》重修复习卷2一．判断题(5*2=10)1．在PC-DMIS 软件中评价2维尺寸时一定要切换到正确的工作平面。

（√）2．手动测量特征元素园时一定要切换工作平面。

（X ）3．测头校验的目的是为了得到测针的准确直径和测针位置坐标。

（X ）4．倾斜度公差属于形状公差。

（X ）5．测量软件在进行测头补偿时都能自动找到正确的半径补偿方向。

（X ）二．选择题(10*2=20)1．测量机系统包含（ B ）。

Ａ）测量机主机、控制系统、探测系统、测量软件B ）测量机主机、控制系统、探测系统、配有测量软件的计算机C ）测量机主机、探测系统、控制系统、计算机2．在定义测头测座系统是，以下哪个部件不一定会使用到？（ D ）Ａ）测座Ｂ）测头传感器Ｃ）测针 D ）加长杆3．φ30g6, φ30g7,φ30g8三个公差带（ B ）。

A ）上、下偏差都相同 B ）上偏差相同但下偏差不同 C ）上偏差不同，下偏差相同 D ）上、下偏差各不相同 4．尺寸精度的高低是由（ C ）决定的。

Ａ）基本偏差Ｂ）实际偏差Ｃ）尺寸公差5．位置误差按其特征分为（ A ）类误差。

Ａ）三Ｂ）五Ｃ）二Ｄ）四6．以下哪个元素不可以用于建立坐标系的第一轴？（ A ）Ａ）圆Ｂ）圆锥Ｃ）直线Ｄ）圆柱7．下列公差项目中属于形状公差的是（ B ）。

Ａ）平行度Ｂ）平面度Ｃ）径向跳动Ｄ）同轴度8．在PC-DMIS 软件中评定轴上键槽的对称度时，必须要使用的步骤是（ D ）。

Ａ）构造点Ｂ）构造直线Ｃ）构造中心平面Ｄ）构造特征组9. 常用的机械式触发测头型号是（ A ）。

A ）TP20B ）TP7C ）TP200D ）TP80010. 专门用于检测齿轮、叶片、凸轮用的测量软件为（ B ）。

装订线A）普通版软件B）专用版软件C）统计分析软件D）补偿软件三．读图分析题(1*8+1*17=25)1. 分别指出下面图中箭头所指方向的工作平面。
