光纤分布式应变和温度传感器(DSTS)
分布式感温光纤施工方案
分布式感温光纤施工方案1. 概述分布式感温光纤（Distributed Temperature Sensing，简称DTS）是一种新型的光纤传感技术，可以实时监测光纤周围环境的温度变化。
在很多领域，如管道监测、火灾预警、油井监测等，DTS技术都得到了广泛应用。
本文将介绍分布式感温光纤的施工方案。
2. 设备准备在进行分布式感温光纤的施工前，需要准备以下设备和材料：•光纤：选择质量好、适应环境变化的光纤。
•光纤连接头：用于连接光纤。
•光纤温度传感器：用于感知环境的温度。
•光纤接收设备：用于接收和处理光纤传感器的数据。
•光纤连接器：用于连接光纤。
•光纤测试设备：用于测试光纤的质量和连接状态。
•其他辅助工具：光纤剪刀、光纤熔接机等。
3. 施工步骤3.1 确定施工区域和需求在进行施工前，需要确定好施工的区域和具体需求。
根据实际情况选择合适的光纤和感温光纤传感器。
3.2 光纤敷设3.2.1 清理施工区域在敷设光纤前，需要清理施工区域，确保没有杂物和障碍物。
3.2.2 确定光纤路径根据实际需求和施工区域，确定光纤的路径。
避免光纤与其他设备、管道等相互干扰。
3.2.3 固定光纤使用固定夹等工具，将光纤固定在预定的路径上，确保光纤的稳定性和安全性。
3.3 光纤连接3.3.1 确认光纤质量使用光纤测试设备，对光纤进行质量测试。
确保光纤的传输性能符合要求。
3.3.2 切割和连接光纤根据实际需求，使用光纤剪刀切割光纤，然后使用光纤连接器将光纤进行连接。
3.3.3 测试连接连接完成后，使用光纤测试设备对连接后的光纤进行测试，确保连接质量良好。
3.4 光纤布置和安装感温光纤传感器3.4.1 确定感温光纤传感器的安装位置根据实际需求，确定感温光纤传感器的安装位置。
通常选择在需要监测温度的区域进行安装。
3.4.2 与光纤连接将感温光纤传感器与光纤连接，并使用光纤连接器固定连接。
3.4.3 固定传感器使用固定夹等工具将感温光纤传感器固定在预定位置上，确保传感器不被移动。
光纤分布式应变和温度传感器(DSTS)
土木工程应用
反应塔生产效率监测
• 利用分布式温度数据提高反应塔生产效率 • 在保证安全等级前提下缩短停产时间 • 可使用价通用的通信单模光纤（缆）
大坝监测
• 大坝等水工建筑内部温度监测 • 可用于裂缝、沉降、变形和渗流监测 • 单通道最大100公里监测长度
3u光电模块配笔记本电脑石化行业应用土木工程应用油气管线泄漏监测高空间分辨率实现了对超长距离监测对象的分布式局部监测相对较短的响应时间油气井监测当使用恰当的传感光缆并安装后实现油气井温度应变和压力监测对高浓度氢造成的光纤衰减变化不敏感反应塔生产效率监测可使用价通用的通信单模光纤缆大坝监测单通道最大100公里监测长度结构健康监测高空间分辨率实现了对超长距离监测对象的分布式局部监测当使用恰当的传感光缆并安装后实现高速公路内部温度应变监测单通道最大100公里监测长度地质灾害监测单通道最大100公里监测长度光缆质量检测可用于检测电缆opgw等具有光纤单元的缆线质量海底电缆监测光纤线路上无需额外器件电力架空线监测安装简单土木工程应用续电力行业应用周界安全低温监测和火灾报警周界安全监测可与视频监测系统联动超低温温度传感高空间分辨率下实现高温度分辨率和精度建筑物火灾报警型号botdabotdr通道数225配置回路160公里70km空间分辨率01米到50米05米到50米1米到50米1米到80米采样点间隔低至5厘米动态范围30db15db温度监测范围取决于传感光纤光缆材质270c到2100c100c到500c温度分辨率0005c温度测量精度201c在botda完整传感长度内有效08c应变监测范围取决于传感光纤光缆材质3压缩到4拉伸02压缩到1拉伸应变分辨率01应变测量精度22在botda完整传感长度内有效16故障点监测测量时间1毫秒测量范围回路100公里同时测量应变和温度采样专利光缆设计温度分辨率0005c温度测量精度201c在botda完整传感长度内有效应变分辨率01应变测量精度22在botda完整传感长度内有效监测范围50公里测量参数应变和或温度布里渊频谱通信接口以太网usb输出信号可通过tcpipspstssr继电器选项实现软件报警数据存储内置硬盘128gb或更大数据格式数据库文本文件ms制表和位图光纤连接fcapc工作波长1550纳米波段工作温度0c到40c湿度小于85无凝霜电源115或230vac
分布式光纤测温
分布式光纤测温分布式光纤测温技术（Distributed Fiber Optic Temperature Sensing，DTS）是一种基于光纤传感技术的温度测量方法。
它利用光纤本身的特性，通过监测其光信号的变化来实现对环境温度的测量。
DTS技术具有无电磁干扰、大范围温度测量、实时监测等优点，在环境监测、工业生产、油气管道等领域具有广阔的应用前景。
分布式光纤测温技术的基本原理是利用光纤的热敏效应，将光纤作为传感器以实现温度检测。
当光纤受到温度变化时，光纤材料的折射率、损耗等参数会发生变化，从而改变光信号的传输特性。
通过反映光纤上的温度分布情况，可以实时监测环境温度的变化。
在分布式光纤测温技术中，通常采用拉曼散射光谱（Raman scattering）或布里渊散射光谱（Brillouin scattering）等光学现象来实现温度测量。
这些散射现象会导致光信号的频率发生变化，通过测量这些频率的变化，可以获取温度信息。
分布式光纤测温技术具有很高的空间分辨率和时间分辨率。
通过在光纤上不断发射激光光脉冲，并利用光纤本身的散射信号进行测量，可以实现对整个光纤长度上的温度分布进行实时监测。
这种分布式测温的特性使其在许多领域具有广泛的应用价值。
在环境监测方面，分布式光纤测温技术可以用于实时监测地下管道、河流、湖泊等水体的温度变化。
通过获取水体的温度分布情况，可以及时了解到水体的状态，并采取相应的措施进行环境保护。
在工业生产中，分布式光纤测温技术可以用于监测高温熔炼炉、输送带等设备的温度变化。
通过实时监测温度分布，可以预防设备过热引发事故，并优化生产工艺，提高生产效率。
在油气管道领域，分布式光纤测温技术可以用于实时监测管道沿线的温度情况。
通过获取温度分布数据，可以预测管道的热胀冷缩情况，避免管道的破裂和泄漏，并做好维护和修复工作。
从目前来看，分布式光纤测温技术在温度监测领域的应用已经取得了很大的进展，但仍存在一些挑战。

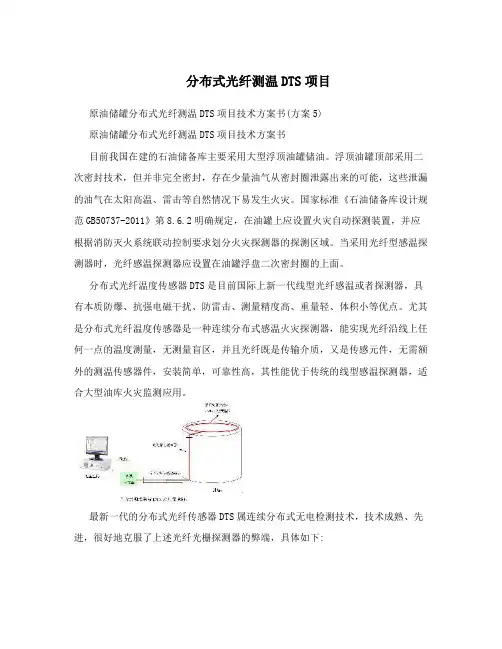

分布式光纤测温DTS项目
分布式光纤测温DTS项目原油储罐分布式光纤测温DTS项目技术方案书(方案5)原油储罐分布式光纤测温DTS项目技术方案书目前我国在建的石油储备库主要采用大型浮顶油罐储油。
浮顶油罐顶部采用二次密封技术，但并非完全密封，存在少量油气从密封圈泄露出来的可能，这些泄漏的油气在太阳高温、雷击等自然情况下易发生火灾。
国家标准《石油储备库设计规范GB50737-2011》第8.6.2明确规定，在油罐上应设置火灾自动探测装置，并应根据消防灭火系统联动控制要求划分火灾探测器的探测区域。
当采用光纤型感温探测器时，光纤感温探测器应设置在油罐浮盘二次密封圈的上面。
分布式光纤温度传感器DTS是目前国际上新一代线型光纤感温或者探测器，具有本质防爆、抗强电磁干扰、防雷击、测量精度高、重量轻、体积小等优点。
尤其是分布式光纤温度传感器是一种连续分布式感温火灾探测器，能实现光纤沿线上任何一点的温度测量，无测量盲区，并且光纤既是传输介质，又是传感元件，无需额外的测温传感器件，安装简单，可靠性高，其性能优于传统的线型感温探测器，适合大型油库火灾监测应用。
最新一代的分布式光纤传感器DTS属连续分布式无电检测技术，技术成熟、先进，很好地克服了上述光纤光栅探测器的弊端，具体如下:(1)光缆即为传感器，中间没有熔接点，可靠性高:光缆本身就是温度传感器，光缆既发挥了感温探测器的作用又充当着信号传输的重要角色，“传”、“感”合一;由于无需安装额外的的传感元件，传感光缆中间没有熔接点，可靠性高。
(2)连续分布式测量，无测量盲区:DTS属于连续分布式测量，可以获得传感光缆沿线每一个点的温度，目前相邻温度点的距离间隔最高可以达到0.25m，温度信息丰富，无测量盲区;并且基于连续温度分析，可以实现区域温差报警方式。
(3)后期运维工作量小:DTS的传感光缆借鉴室外通信光缆设计，通信光缆的寿命可长达30年;DTS测量主机的核心器件(如光源、分光器等)均采用通信级器件，设计寿命10万个小时(大于10年)，并且主机内置温度标定单元以及故障自检模块，测温稳定、可靠。
分布式温度传感(DTS)系统
LINEAR OPTICAL SENSORS LIOS Technology GmbH . Cologne . Germany
北京恒钜工程技术有限公司
Tel:8610 82563248 82893258 Fax: 8610 82893567
z 可调安全激光光源 z 光过滤及接收器 z 数字信号处理器 z 供电系统 z 可选通讯模块
控制器可通过标准电信插头与最多8条测量光纤连接。反向散射拉曼光被光谱过滤并通过光子 探测和放大器转化为电信号。信号混合及频率过滤可获得高信噪比，数字信号的傅立叶变换产 生了斯托克斯和反斯托克斯拉曼反向散射的分布图。通过专利的标定算法，以及两个信号通道 的比率，从而计算出分布在光纤上的温度。
1
高稳定性及工业可靠性
半导体激光二极管已通过TELCORDIA GR-468标准的全面测试，能实现平均寿命大于25年的 电信标准。整套系统已通过不同独立国际机构的评估，如VDS，德国财产保险协会，EMC， 也通过了加速老化环境中的耐性测试。上千套的应用数据也证明了控制器独特的高稳定性。
系统设计
OTS控制采用模块化设计，如下：
后备电池事件记录，包括全部报警、事件、错误信息及测量统计，可通 过CHARON_02检索。
≤ 128 ≤ 640 最大/ 最小温度， 3个不同温度梯度，热/冷点及延迟，每个区域可分别 设置。
0°C to 40°C -30°C to 70°C < 95%
可更换 连接尾纤前清洁
IP30 EN 61000-6-2:2001 (Immunity for industrial environments) EN 61326:1997 +A1:1998 +A2:2001 EN 61000-3-2:2000 EN 60825-1:2007
分布式光纤温度测量 DTS
分布式光纤温度测量分布式光纤温度测量系统(DTS)是通过光纤作为传感器来测量温度的光学仪器。
光纤沿线的温度不仅仅是以点的形式，而是作为连续分布地被测录。
即使是远距离外的某点温度也能被精确测量。
测量原理—拉曼效应各类物理方面的条件，比如温度或压力以及拉力，可能会影响玻璃纤维以及改变当地光纤中光传输的特性。
作为散射光在石英玻璃纤维中衰减的结果，外部物理影响的位置可以被确定，由此光纤可以被用作为线性传感器。
光纤是由混合石英玻璃制成的。
石英玻璃是无定形固体结构二氧化硅（SiO2）的一种存在形式。
热效应会引发固体内的晶格振荡。
当光落在这些被热量激发的分子振荡时，光粒子和分子电子之间会发生相互作用。
光散射，也被称为拉曼散射，会发生在光纤上。
与其他光不用，散射光经历了一个量相当于晶格振荡的共振频率的光谱变化。
因此，从光纤散射回来的光包含三种不同的光谱股：▪波长等同于原激光源的瑞利散射，▪具有较高波长的斯托克斯线，光子在其中生成，▪以及具有比瑞利散射更低波长的反斯托克斯线，光子在其中被摧毁。
所谓反斯托克斯带的强度是随温度变化的，而斯托克斯带的强度则与温度无关。
光纤的局部温度可由斯托克斯光与反斯托克斯光的强度比推测得出。
测量原理 -- 光频域反射技术最新的分布式温度传感设备（DTS）都使用光频域反射（OFDR）方法。
如果被检测到的回波信号在整个测量时间段内被测算为复杂的频率函数，且满足傅里叶变换时，光频域反射系统（OFDR）将提供局部光纤的信息。
光频域反射技术带来的基本优势在于激光发射的准连续播模式以及光散射回来信号的窄带侦测，以此实现更高的信噪比，相对于传统的脉冲技术（OTDR）来说。
此项技术优势使得不昂贵的半导体激光二极管和信号电子零件的运用成为可能。
光频域反射已经发展成为一个可以测量长度仅为几毫米尺寸的光学波导的表征的高分辨率测量方法。
然而，LIOS技术有限公司将其率先运用于拉曼散射测量方式中，同时也是公司的专利。
光纤分布式应变和温度传感器
布里渊传感器 － 操作原理
Brillouin Scattering Unstrained
Strained
Θprobe
Optical Fiber
Θpump
ΘB
Θ%
Θ%s
ΘBs= ΘB0 + CT ( T - T0 ) + C∑ ( ∑ - ∑0
图1：有应变和无应变布里渊频谱
典型的传感器设置包括两台激光器(一台连续光，一台脉冲光)分别从同一根被测光纤的两端输入。当两台激光器的频率差与光 纤的 布里渊频率相同时，两束激光在光纤内部发生强相互作用并增强光纤中已产生的声波(声子)，使得布里渊信号容易定位检测。 沿光纤测 量应变和温度时，通常需要扫描频差(拍频)绘出布里渊频谱，通过分析该频谱以获得应变和温度信息。
系统参数 管线长度 失败费用 停工期费用
比较 失败的可能性 停工期 维护费用 全年节省
光纤监测 Optizone Laser公司节约计算表
40公里 泄漏费用：$750,000 每小时：$20,000
%/年 小时/年 元/年
监测 0.25% 4.8
$2Байду номын сангаас,000 $414，625
无监测 1% 24
$50,000
工作原理
在典型的大型结构监控中，使用OZ光纤传感器系统并不需要对布里渊传感器有详细的了解。当然在选择布里渊传感器解决方案时， 对于测量系统的基本理解有益于促进相关性能参数的取舍以及传感器系统的选择。
Optizone Laser公司的光纤分布式应变和温度传感器利用一种称为受激布里渊散射的现象。测量过程参见下图：
相关产品 OZ-GuardTM 光纤故障定位
OZ-GuardTM光纤故障定位仪是基于光时域反射仪(OTDR)技术类型的产品，它可以在光纤光缆中检测并发现故障点或主要 弯 曲。OTDR的监测是一个绝佳的低成本配套技术，它使管道营运商更有理由考虑用光纤进行监测。虽然OZ-GuardTM光纤故障 定位 仪主要是为光通信网络的健康监测，它还可以用来检测和定位油气管道破坏或其他重大的结构性故障。OZ-GuardTM光纤 故障定 位仪使低成本的检测和定位主要管道事故或其他结构性故障的事故得以实现。布里渊光纤传感器技术目前仍在不断发 展，对于 某些应用，若目前尚不能判定其使用成本，我们建议选用OZ-GuandTM光纤故障定位仪。因为我们的光纤故障定位仪 可搜索范围 达20公里。如果要达到80公里的要求，请与Optizone Laser公司联系。
DSTS
整体系统解决方案
• 降低经营费用
集中监控
• 减少危险的灾 难性故障
– 实时连续监测 – 腐蚀和泄漏检测 – 裂纹检测
• 优化现场工程 资源自动化调度
与GPS坐标
应用领域
石油和天然气管线监测
大坝监测
石油和天然气井的监测
桥梁和建筑物的监测
电力线路监控
边境安全监测
隧道安全健康监测系统
案例一：打浦路隧道项目
频率
布里渊技术简介
布里渊技术简介
BOTDR 和 BOTDA比较
设备实物
BOTDR/BOTDA特性
• • • • • • 实时故障点监测 快速应变和/或温度监测 沿整个光纤长度产生高解析度数据 空间分辨率BOTDR可达1米，BOTDA可达0.1米 高温度和应变分辨率 高温度和应变精度， BOTDR可达数百微应变， BOTDA可达数十乃至数个微应变 • 最长达100公里的监测回路，BOTDR采用单端连接 方式， BOTDA采用双端连接方式
传统的温度和应变传感器
• 温度传感器：热电偶 • 应变传感器：电气应变计 – 温度的影响 – 电磁干扰 (EMI) – 湿度的影响 – 点式传感器
光纤传感技术
• 光为信息载体，光纤为传输或传感手段 • 探测光波一种或多种属性的变化 强度、波长、相位、偏振等 • 多学科融合的新一代传感技术
光纤传感技术的特点
Loading…
1
基于布里渊散射的分布式 光纤应变温度监测系统
南京普天通信股份有限公司是中国普天信息 产业集团公司属下的大型通信设备生产骨干企业， 公司于1997年5月在深圳B股上市，代号：宁通信 B，是国家级火炬高新技术企业。 作为设备制造商，南京普天紧紧围绕国家信 息化战略，不断开拓创新，通过资源的优化配置， 形成了具有稳定规模的基础加工产业，具有传统 优势的综合接入产业 ，以视频通信和交互式数字 电视为核心的集成及增值服务产业，具有行业前 端实力的新兴产业。公司经营环境良好，产业布 局清晰，产品面向全国市场与行业用户，并出口 欧洲、东南亚、中东西亚、南美洲等国际市场。
拉曼型分布式光纤传感器DTS.
拉曼型分布式光纤传感器DTS的温度测量基于自发拉曼Raman散射效应。大功率窄脉宽激光脉冲入射到传感光纤后,激光与光纤分子相互作用,产生极其微弱的背向散射光,包括温度不敏感的斯托克斯Stokes光和温度敏感的反斯托克斯Anti-stokes光,两者波长不一样,经波分复用器WF分离后由高灵敏的探测器APD探测,根据两者的光强比值可计算出温度。而位置的确定是基于光时域反射OTDR技术,利用高速数据采集测量散射信号的回波时间即可确定散射信号所对应的光纤位置。
产品应用Applications
性能指标
技术性能
光纤类型多模光纤单模光纤可选
测量距离10km①空间分来自率0.5m①取样分辨率0.25m
采样时间5s①
温度测量范围-190℃~700℃②
温度测量精度1℃(全程
温度分辨率0.1℃③
测量通道8
一般规格
光纤接头FC/APC
工作电源220VAC50Hz,100W
拉曼型分布式光纤传感器DTS
拉曼型分布式光纤传感器DTS描述:
产品简介
拉曼型分布式光纤传感器DTS是国内外应用较成熟的分布式光纤测温技术,利用自发拉曼散射效应和光时域反射技术实时获得沿光纤分布的温度信息,结合智能火灾判断算法,可及时预警火灾隐患,并精确定位火灾发生位置。
诺驰光电的DTS产品采用模块化设计,可靠性高;同时凭借高速微弱信号处理技术优势,实现0.5m空间分辨率,技术指标国内领先。诺驰光电可提供基于多模光纤和单模光纤的DTS,尤其适合高压电缆在线监测、电力载流量分析、交通隧道火情监测、油气储罐火情监测、输煤皮带火情监测、大坝渗漏监测应用。
技术优势
•连续分布式温度测量,无测量盲区•光纤即为传感器,可抗干扰
•测量距离长•可精确定位
MICRON OPTICS DiTeSt分布式光纤温度应变监测系统 说明书
分布式光纤温度应变监测系统︱DiTeSt STA-RApplication应用结构监测·大型结构的应力应变和温度监测(管道,近海石油平台,油井,大坝,堤坝,桥梁,建筑物,隧道,电缆)渗漏探测·液体或天然气管道,工业处理,大坝,罐体.交通运输·路面的结冰探测,铁路监测安全系统·火情或过热温度探测,电力电缆监视,信号窃听监视,垃圾处理站监测,山体滑坡监测.光纤通信·光纤光缆生产在线控制,光缆维护,工作光缆应变监测,光纤掺杂物测量.环境测量·热,通风和空气条件(HVAC),外界海洋，森林，野外场所的长期温度测量。
Features特点·分布式温度和应变测量，长测量距离,可达50公里·高空间分辨率，长期稳定可靠·高精度:应变精度:20µε(0.002%)温度精度:1°C·测量模式:人工或全自动测量·数据分析:测量分析，多重数据分析对比（测量趋势，基线），图形放大等·警报与预警:自动警报触发，报警类型设置(温度,应变,渗漏,...)Description描述这台分析仪是基于光纤光学和激光的测量系统，使用激光的相互作用的测量原理：受激布里渊散射｛Stimulated Brillouin Scattering(SBS)｝。
SBS光纤材料的固有物理特性，可提供测量分布在光纤上的应变及温度的重要信息。
标准或特种单模通信光纤和光缆都可以被用来作为传感器件。
光纤局部的SBS特性能被测量出来是由于本仪器具有创新的和高度可靠的配置。
这种专利技术是完全自动内部参考与校准，可长期测量而不需要任何预先校准。
多根传感光纤可以同时连接到仪器上并实现自动测量。
内置的计算机系统提供一个友好的用户操作界面和12"彩色显示屏，操作非常简单，界面直观。
这台仪器还可以被设定为长期无人值守全自动测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
<=80 km
0.2 °C/4 με
<=90 km
0.4 °C/8 με
<=100 km
0.4 °C/8 με 0.2 °C/4 με
BOTDA典型测量精度（所有采样时间小于100秒）
空间分辨率
光纤长度
1m
2.5 m
1 km ± 0.8 °C / ± 16με
2 km ± 1.2 °C / ± 24με
OZ光学公司提供完整的光纤传感器探头、组件、封装和培训服务。自从1985年以来，OZ光学公司的标准光纤产品已被广 泛地应用于高性能传感器和通信产品中。OZ光学公司也提供特殊的光纤传感器探头，客户也可定制在高温和其它恶劣及腐 蚀环境下使用的光纤光缆。在结构和油气管道监测方面有经验的系统集成商将会发现OZ光学公司提供了一整套安装和维护 光纤系统的极佳产品和服务。如果你正在筹划油气管线或结构监测项目，请接洽OZ光学公司以便了解更多的光纤解决方案。
DSTS BOTDA 测量时间从1秒到10分钟不等，取决于应用需求。下面的表格提供了部分在常用精度要求：优于±0.5°C和±10με 下的数据指标。所有测量时间均小于1分40秒。
这个表格并不能完全反映设备可以达到的优异性能。四个参数进行微调可以得到更好的结果。比如，对50km长度光纤的温 度/应变测量，2米空间分辨率下，可以实现精度0.2°C/4με，但是需要延长测量时间到3分45秒。另外一个例子是：对100km长 光纤，6米空间分辨率可以达到0.4°C/8με，但是需要延长测量时间到4分38秒，而同样的100km光纤，精度达到0.1°C/2με，可 以通过增加空间分辨率到50m，而时间则可以缩短到3分48秒。
动态范围
30dB
>15dB
温度监测范围（取决于传感光纤光缆材质）
-270°C到+2100°C
-100°C到+500°C 3
温度分辨率
性 温度测量精度（2σ）
能 表
应变监测范围（取决于传感光纤光缆材质）
现 应变分辨率
0.005°C 4
±0.1°C（在BOTDA完整传感长度内有效）
±0.8°C5
-3%（压缩）到+4%（拉伸）
（2σ）下结果。 6 法兰与跳线类型可更换以适应不同光纤接口。
7 外观尺寸不包括可携把手。通气口外部必须敞开不被遮挡。
5
下面，将提供基于布里渊原理的ForeSight™ DSTS对设置参数更多的介绍和参考数据。比如，混凝土裂缝监测可能需要较高 的空间分辨率和精度，那么可以相应的预计需要的测量时间和可用的最大测量光纤长度。
<=30 km
0.2 °C/4 με
<=40 km
0.3 °C/6 με 0.1 °C/2 με 0.2 °C/4 με
<=50 km
0.2 °C/4 με 0.3 °C/6 με 0.2 °C/4 με 0.1 °C/2 με
<=60 km
0.2 °C/4 με
<=70 km
0.3 °C/6 με
建筑物火灾报警
• 高速、动态和精确的温度监测 • 单通道最大100公里监测长度 • 可使用通用的通信单模光纤（缆）
4
技术参数
型号
BOTDA
BOTDR
通道数
2～25 1
配置
回路
单端
最大可连接光纤长度2
160公里
70km
空间分辨率
0.1米到50米 0.5米到50米 1米到50米
1米到80米
采样点间隔
低至5厘米
光缆质量检测
• 比OTDR对应变更加敏感 • 先进技术提供更好的品管 • 可用于检测电缆、OPGW等具有光纤单元的缆线质量
3
周界安全、低温监测和火灾报警
周界安全监测
• 快速、动态测量 • 高精度事件点定位 • 可与视频监测系统联动
超低温温度传感
• 可监测温度最低达25K（取决于光纤光缆材质） • 可使用通用的通信单模光纤（缆） • 单通道最大100公里监测长度 • 高空间分辨率下实现高温度分辨率和精度
-0.2%（压缩）到+1%（拉伸）3
0.1με 4
应变测量精度（2σ）
±2με（在BOTDA完整传感长度内有效）
±16με 5
故障点监测
测量时间 测量范围（回路）
1毫秒 100公里
温度分辨率
0.005°C 4
同时测量应变和温度 （采样专利光缆设计）
温度测量精度（2σ） 应变分辨率 应变测量精度（2σ）
• 当使用恰当的传感光缆并安装后，实现高速公路内部温 度、应变监测
• 高速公路沉降监测 • 测、覆冰监测和断股监测 • 单通道最大100公里监测长度 • 光纤线路上无需额外器件 • 安装简单
海底电缆监测
• 缆线寿命范围内长期质量、状态监测 • 可以只使用一根光纤 • 光纤线路上无需额外器件
BOTDR典型测量精度
上述结果基于100次自由状态光纤的连续测量结果。更好的测量结果可以通过更大的平均次数实现。
6
可选配件
编码 48298
48979
48980 36939 5336 8122
11 19711 58975
产品型号
产品描述
DSTS-TRAVEL-CASE-1U/3U
DSTS金属携带箱。包括滑轮和拉杆。可以通过机场安检。外观尺寸约(603×572×381mm）。

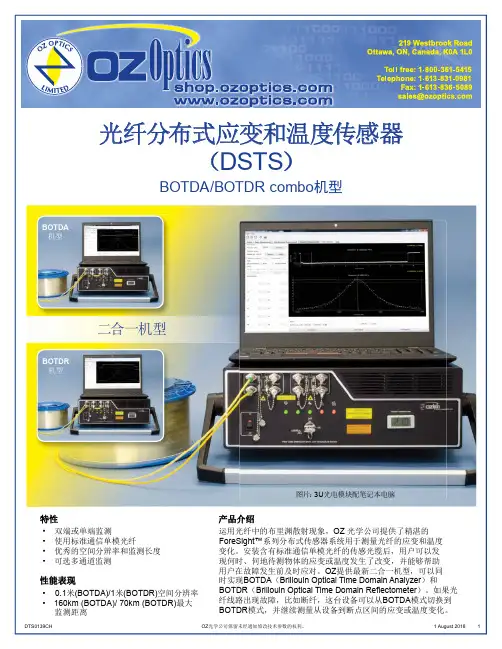

光纤分布式应变和温度传感器 （DSTS）
