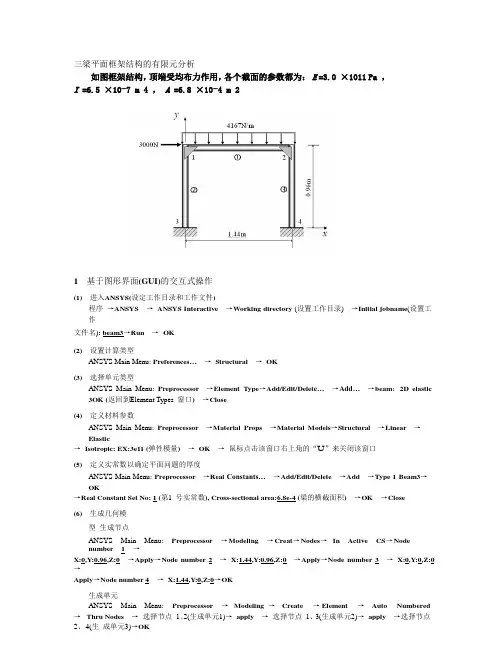

实例3 平面框架结构的有限元分析
三梁平面框架结构的有限元分析如图框架结构，顶端受均布力作用，各个截面的参数都为：E =3.0 ×1011 Pa ，I =6.5 ×10−7 m 4 ，A =6.8 ×10−4 m 21 基于图形界面(GUI)的交互式操作(1) 进入A NSYS(设定工作目录和工作文件)程序→ANSYS →ANSYS Interactive →Working directory (设置工作目录) →Initial jobname(设置工作文件名): beam3→Run →OK(2) 设置计算类型ANSYS Main Menu: Preferences… →Structural →OK(3) 选择单元类型ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delet e… →Add… →beam：2D elastic 3OK (返回到E lement Types 窗口) →Close(4) 定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models→Structural →Linear →Elastic→Isotropic: EX:3e11 (弹性模量) →OK →鼠标点击该窗口右上角的“U”来关闭该窗口(5) 定义实常数以确定平面问题的厚度ANSYS Main Menu: Preprocessor →Real Constants… →Add/Edit/Delete →Add →Type 1 Beam3→OK→Real Constant Set No: 1 (第1号实常数), Cross-sectional area:6.8e-4 (梁的横截面积) →OK →Close(6) 生成几何模型生成节点ANSYS Main Menu: Preprocessor →Modeling →Creat→Nodes→In Active CS→Nodenumber 1 →X:0,Y:0.96,Z:0 →Apply→Node number 2 →X:1.44,Y:0.96,Z:0 →Apply→Node number 3 →X:0,Y:0,Z:0→Apply→Node number 4 →X:1.44,Y:0,Z:0→OK生成单元ANSYS Main Menu: Preprocessor →Modeling →Create →Element →Auto Numbered →Thru Nodes →选择节点1、2(生成单元1)→apply →选择节点1、3(生成单元2)→apply →选择节点2、4(生成单元3)→OK(7) 模型施加约束和外载左边加X方向的受力ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes→选择节点1→apply →Direction of force: FX →V ALUE：3000 →OK→上方施加Y方向的均布载荷ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Pressure →On Beams →选取单元1(节点1和节点2之间)→apply →V ALI：4167→V ALJ：4167→OK左、右下角节点加约束ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Displacement →On Nodes →选取节点3和节点4→Apply →Lab:ALL DOF →OK(8) 分析计算ANSYS Main Menu: Solution →Solve →Current LS →OK →Should The Solve Command beExecuted? Y→Close (Solution is done! ) →关闭文字窗口(9) 结果显示ANSYS Main Menu: General Postproc →Plot Results →Deformed Shape … →Def + Undeformed →OK (返回到P lot Results)(10) 退出系统ANSYS Utility Menu: File→Exit …→Save Everything→OK(11) 计算结果的验证与M A TLAB 支反力计算结果一致。

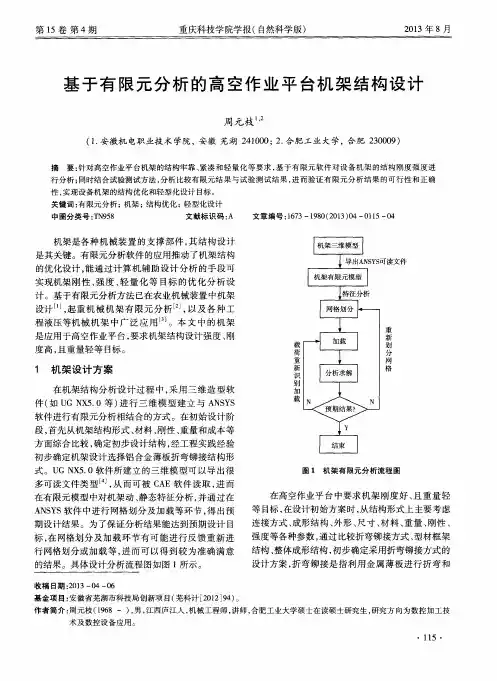

基于有限元分析的高空作业平台机架结构设计
作者简介 ： 周元枝 （ １ ９ ６ ８一 ） ， 男， 江西庐江人 ， 机械工程师 ， 讲师 ， 合肥工业大学硕士在读硕士研究生 ， 研究方 向为数控加工 技 技学 院学报 （ 自然科学版）
２ ０ １ ３ 年８ 月
基 于有 限元 分 析 的 高 空作 业 平 台机 架 结 构 设 计
周 元 枝 ’
（ １ ． 安徽 机 电职 业技 术 学院 ，安徽 芜 湖 ２ ４ １ ０ ０ ０ ； ２ ． 合肥 工业 大学 ，合肥 ２ ３ ０ ０ ０ ９ ）
载 荷 重 新 识 别 加 载
１ 机 架 设 计 方 案
在机 架结 构 分 析设 计 过 程 中 ， 采 用 三 维 造 型 软 件（ 如Ｕ Ｇ Ｎ Ｘ ５ ． ０等 ） 进行 三维模型建立与 Ａ Ｎ Ｓ Ｙ Ｓ
软件进行有限元分析相结合 的方式 。在初始设计阶
段， 首 先从 机架 结 构形 式 、 材料 、 刚性 、 重 量 和成 本 等 方 面综 合 比较 ， 确定 初 步设 计结 构 ， 经工 程实 践 经 验 初 步确 定 机架设 计 选择 铝合 金 薄板 折 弯铆接 结 构 形 式 。Ｕ Ｇ Ｎ Ｘ ５ ． ０软 件所 建 立 的 三维 模 型 可 以 导 出很 多 可读 文件 类 型 ｊ ， 从而可被 Ｃ Ａ Ｅ软 件 读 取 ， 进 而 在有 限元模 型 中对 机架 动 、 静态 特征 分析 ， 并 通 过在
［ ３ ］张剑寒 ， 曾攀 ， 颜永年 ， 等． ４ ０ ０ ＭＮ航 空模锻 液压机机 架 有限元 分析 ［ Ｊ ］ ．锻压技术 ， ２ ０ ０ ９ （ ４ ） ： ９ ３ － ９ ６ ．
二轴转台外框的结构设计及有限元分析
二轴转台外框的结构设计及有限元分析张兰兰;王彤宇;林琳;黄郁馨;邢冲【摘要】将在SolidWorks环境下建立的二轴跟踪转台框架的三维模型导入ANSYS有限元分析软件中,建立了二轴转台框架的有限元模型,通过对转台进行静力学计算得到转台外框的变形情况；再进行动态分析计算,得到了相应的振动频率、振幅和振型云图.分析结果验证了二轴跟踪转台机械结构设计能够满足精度的要求.【期刊名称】《机械制造》【年(卷),期】2013(051)003【总页数】3页(P12-14)【关键词】二轴转台;外框架;静态分析;模态分析【作者】张兰兰;王彤宇;林琳;黄郁馨;邢冲【作者单位】长春理工大学机电工程学院长春 130022【正文语种】中文【中图分类】TH123;O241.82近年来，各国对通信技术尤为重视，对通信系统中涉及的各项关键技术进行了全面深入的研究，并已取得突破性的进展。
二轴转动跟踪装置是通信系统中最主要的设备之一，其跟踪的精度在一定程度上决定了通信质量的高低。
而转台作为跟踪系统中的核心结构［1］，在保证跟踪精度前提下，使转台跟踪系统能够安全可靠地工作，这就要求转台的框架必须具有良好的静态和动态特性。
1 转台框架的结构设计本文主要研究的二轴跟踪转台是光、机、电高度综合的复杂系统［1］，图1为二轴转台的外形轮廓图。
由于对转台的跟踪精度要求较高，所以转台的机械机构采用地平式结构来实现空间通信的跟踪瞄准功能。
该二轴跟踪转台采用的是双轴伺服控制系统，对于转台而言其结构形式是多种多样的，依据所提供的设计指标要求，本文研究的二轴转台外框架结构采用U形，内框架结构采用O形［2］。
框架是整个转台的主要结构部件，主要起到支撑的作用。
因此除了要有足够的结构刚性和转动惯量尽可能小以外，还必须要有足够的负载能力。
▲图1 转台模型图2 转台外框的静力分析2.1 静力学方程［5］二轴转台线性结构静态分析总的等效方程为：式中：［K］为总刚度矩阵为单元刚度矩阵，N 为单元数；｛Fa｝为反载荷矢量；｛Fr｝为所受总外载荷；｛u｝为节点位移矢量。

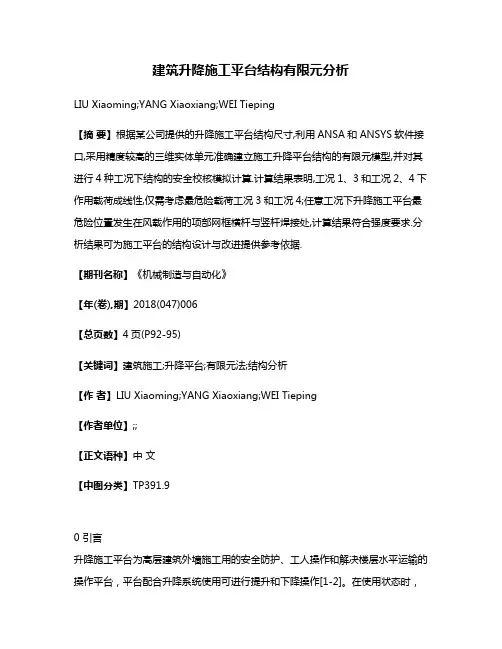

建筑升降施工平台结构有限元分析
建筑升降施工平台结构有限元分析LIU Xiaoming;YANG Xiaoxiang;WEI Tieping【摘要】根据某公司提供的升降施工平台结构尺寸,利用ANSA和ANSYS软件接口,采用精度较高的三维实体单元准确建立施工升降平台结构的有限元模型,并对其进行4种工况下结构的安全校核模拟计算.计算结果表明,工况1、3和工况2、4下作用载荷成线性,仅需考虑最危险载荷工况3和工况4;任意工况下升降施工平台最危险位置发生在风载作用的项部网框横杆与竖杆焊接处,计算结果符合强度要求.分析结果可为施工平台的结构设计与改进提供参考依据.【期刊名称】《机械制造与自动化》【年(卷),期】2018(047)006【总页数】4页(P92-95)【关键词】建筑施工;升降平台;有限元法;结构分析【作者】LIU Xiaoming;YANG Xiaoxiang;WEI Tieping【作者单位】;;【正文语种】中文【中图分类】TP391.90 引言升降施工平台为高层建筑外墙施工用的安全防护、工人操作和解决楼层水平运输的操作平台，平台配合升降系统使用可进行提升和下降操作[1-2]。
在使用状态时，施工平台依靠附墙导座与建筑外墙固定连接；在升降状态时，施工平台脚手架的导轨与附墙导座进行滑道配合升降。
升降施工平台本质上属于机械件，用于建筑施工现场，但是施工平台在搭设与使用过程中存在较多的作业危险因素，因此极易发生倒塌事故 [3-5]。
因此具有较好的承载性能是升降施工平台安全的必要因素，必须对其进行安全性校核计算 [6-8]。
通过有限元软件ANSYS对施工平台的4种工况进行安全校核计算，为其结构的设计和改进提供理论依据。
1 有限元模型建立1.1 力学模型的简化与假设升降施工平台主要由立杆、网框、水平桁架、水平吊点小桁架、上层平台焊接组件、固定机位支撑件、活动机位支撑件、导轨、附墙导座及各部件连接件组成，如图1所示。
为了研究4种不同工况下施工平台各部件的应力分布规律，根据平台运行的工况条件做如下简化：图1 施工平台二维图1) 升降施工平台各部件之间采用螺栓连接，且数量众多，将螺栓连接简化为固定连接，并不影响分析结果[9]。
有限元分析方法
有限元法的基本概念
• 物体离散化(核心思想)
将某个工程结构离散为由各种单元组成的计算 模型，离散后单元与单元之间利用单元的节点相 互连接起来，用有限元分析计算的结果只是近似 的，划分单元的数目越多而又合理，则所得结果
与实际情况越接近。 ANSYS中的单元举例
有限元法的基本概念
• 单元特性分析
1.选择位移模式 在有限元中，选择节点位移作为基本未知量时
中的关键一步。利用弹性力学中的几何方程和物 理方程建立力和位移的方程式，从而导出单元刚 度矩阵，这是有限元法的基本步骤之一。
有限元法的基本概念
• 单元特性分析
3.计算等效节点力 对于实际的连续体，力是从单元的公共边界传
递到另一单元中去；物体离散化后，假定力是通 过单元节点从一个单元传递到另一个单元，因而 这种作用在单元边界上的表面力、体积力或集中 力都需要等效的移到节点上去。
有限元法的软件简介
3. ANSYS
ANSYS软件是融结构、流体、电场、磁场、声场分析于一 体的大型通用有限元分析软件。由世界上最大的有限元分 析软件公司之一的美国ANSYS开发，它能与多数CAD软件 接口，实现数据的共享和交换，如Pro/Engineer, NASTRAN, Alogor, I－DEAS, AutoCAD等， 是现代产品设计 中的高级CAE工具之一。ANSYS有限元软件包是一个多用 途的有限元法计算机设计程序，可以用来求解结构、流体 、电力、电磁场及碰撞等问题。因此它可应用于以下工业 领域： 航空航天、汽车工业、生物医学、桥梁、建筑、 电子产品、重型机械、微机电系统、运动器械等。
有限元法的软件求解步骤
• ANSYS有限元软件模块及功能
• 2分存进分。.求析盘入析解前点结，分选模处击果退析项块理快。出求、AS阶捷解载PONreL段工模荷SUp12345678YrT完 具块数........oS结结结动热电流声IOc成区。据软eN构构构力分磁体场s建的在和件s静动非学析场动分o模S该载提r，力力线分分力析A以阶荷V供点分学性析析学E后段步的_击析分分分D，，选分B实析析析将用用项析用前户户，类菜处可可然型单理以以后如项模在定 开下中块求义始：的生解分有S成o阶析限lu的段类元ti模o获型求n型，得、解 9.压电分析
剪叉式升降工作平台整机结构有限元分析和试验验证
设计计算DESIGN & CALCULATION剪叉式升降工作平台整机结构有限元分析和试验验证靳翠军1，霍晓春2，姜文光2，刘树林1（1. 徐工消防安全装备有限公司，江苏徐州221004；2. 燕山大学机械工程学院，河北秦皇岛066004）［摘要］利用APDL参数化设计语言，建立了某剪叉式升降工作平台的参数化有限元模型，进行静载应力试验并与模拟值进行对比，最大误差为13%，在工程应用许可范围内，验证了整机模拟的正确性。
对两种危险工况下的整机结构进行了静力强度、刚度有限元分析，得出剪叉臂体的薄弱部位，为下一步改进设计提供了依据。
［关键词］剪叉式升降工作平台；有限元分析；应力对比；变幅油缸推力分配［中图分类号］TH211 ［文献标识码］B ［文章编号］1001-554X（2016）06-0051-04Whole structural finite element analysis and experimental verificationof scissor lift work platformJIN Cui-jun，HUO Xiao-chun，JIANG Wen-guang，LIU Shu-lin剪叉式升降工作平台结构简单紧凑、承载能力强，通过性和操控性好，但作业范围小、作业高度低。
本文基于ANSYS提供的APDL语言，建立了剪叉式升降工作平台的参数化有限元模型并进行了整机有限元分析，对模拟结果进行了试验验证，保证了模拟计算精度。
1 剪叉式升降工作平台结构某剪叉式升降工作平台主要由底盘、支腿、滑块、限位连杆、剪叉内臂、剪叉外臂、变幅油缸以及工作平台等部件组成，为中心对称结构。
其工作平台最低高度为2m、最大高度为18m，工作平台尺寸为4300mm×1800mm，可延伸长度1350mm，额定承载重量为700kg，其结构如图1 所示。
各剪叉臂通过销轴铰接，最底层和最高层的剪叉臂通过滑块与底盘和工作平台连接，相对滑动，并通过限位连杆限制其位置。
基于ANSYS Workbench的剪式升降平台有限元分析
基于ANSYS Workbench的剪式升降平台有限元分析杨明钊;黄文婷;孙东明【摘要】Through establishing the 3D mode of scissor lift platform,and carrying out the finite-element analysis based on ANSYS Workbench,the Von-Mises stress of lift platform was obtained.At last,the strength of the total structure was checked according to the theoretic knowledge.The results showed that the strength of scissor lift platform in the work process can meet the requirements.%通过建立剪式升降平台的三维模型,利用ANSYS Workbench对其进行有限元分析,得到升降平台起动时刻的Von-Mises应力；并根据理论知识对结构进行强度校核.结果显示,剪式升降平台在工作过程中的强度满足要求.【期刊名称】《新技术新工艺》【年(卷),期】2013(000)006【总页数】3页(P11-13)【关键词】剪式升降平台;有限元;分析;ANSYS Workbench【作者】杨明钊;黄文婷;孙东明【作者单位】昆明理工大学机电工程学院,云南昆明650093;昆明理工大学机电工程学院,云南昆明650093;昆明理工大学机电工程学院,云南昆明650093【正文语种】中文【中图分类】TH211.6升降平台是社会各领域中广泛运用的运输机械，无论在生产物流、建筑施工、土木工程，还是在日常生活的方方面面，升降机械无处不在。
特别是在高空作业台、现代企业生产物流、大型设备的制造与维护以及航空装卸中应用最为广泛[1]。
新型升降平台的运动仿真和有限元分析
２０１６年 ４月
新型升 降平台的运 动仿真和有 限元分析
李 乐毅
（四川建筑职业技术学 院 机 械工 程系 ，四川 德 阳 ６１８０００） 摘 要 ：宽厚板压平机通常选用 四连杆平 面升降机构作为其升降平台 ，不仅平 台的本体笨 重 ，而且升降时十分容易 出 现倾斜事故 。所 以根据依托 项 目，参 照主要运 用于轻载的剪叉式升降平台 ，并考 虑到重载时的特点 ，进而研发 出了能应用 于大型宽厚板压平机 的新型剪叉式升 降平 台 ，并对其进行 了运动仿真和有 限元分析 。 关键词 ：升降平台 ；运动仿真 ；有限元 中图分类号 ：ＴＦ３４１．９ 文献标识码 ：Ａ 文章编号 ：１６７２—４８０１（２０１６）０２—０６６—０４
ｃｅｒｔａｉｎｔｉｅｓ［Ｊ］．Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｊｏｕｒｎａｌ ｏｆＲｏｂｕｓｔ ａｎｄ Ｎｏｎｌｉｎｅａｒ Ｃｏｎｔｒｏ１．２００６，１６（１０）：４８５—５０３． ［６】骆德渊 ，刘荣 ，李纪文 ．采用模糊逻辑 的移动机器人轨迹跟踪［Ｊ］．电子科技大学学报 ，２００８，３７（６）：９４３—９４６． ［７】袁安富 ，沈思思 ，余莉 ，等 ．基于 ＡＤＡＭｓ和 ＭＡＴＬＡＢ的喷涂机器人运 动仿真研究 ［Ｊ】．组合机床 与 自动化加 工技术 ，２０１４
参 考 文 献 ： 【１】郝 铁文 ．宽厚板压平机技术发展与进步ｌＪ１．一重技术 ，２０１ １（５）：１７—２０． 【２】胡正寰 ，夏巨谌 ．金属 塑性成形手册上［Ｍ】．北京 ：化学工业 出版社 ，２００９． 【３】乞英焕 ，董为 民，孙健 ，等 ．对称驱动剪叉液压升降平 台的动力学 『Ｊ１．新技术新工艺 ，２０１３（５）：４０—４１ ［４］陈定方 ，罗亚波 ．虚拟设计［Ｍ］．北 京 ：机械工业版社 ，２００７． 【５】李增刚 ．ＡＤＡＭＳＡ Ｉ＇］详解与实例【Ｍ】．北京 ：国防工业 出版社 ，２００６． ［６】孙光旭 ，袁端才 ．液压剪叉式升降 台的动力学仿真［Ｊ】．系统仿真学报 ，２０１０（１ １）：２６５０—２６５３． 【７】哈尔滨工业大学机械原理教研室 ．机械原 理【Ｍ】．北京 ：高等教育 出版社 ，２０００：ｌ１—１６． 【８】陈立周 ．机械 优化设计 方法 ［Ｍ】．第 ２版 ．北京 ：冶金工业 出版社 ，２００５．
有限元法在液压翻板平台结构强度分析中的应用
摘 要 ：利用有限元法对某厂生产的液压翻板平台进行 了强度分析计算 ，得 出了平台结构在各种工况
下应 力、应 变等 效 云 图以及该 平 台易发 生应 力集 中的部 位 ，为液 压翻 板 的进 一步 改进提 供 了依 据 。在 液压
翻板结构设计方面，有限元分析法可以在翻板平台、平 台支架等零部件优化设计方面发挥很 大的作用。 关 键词 ：液 压翻板 ；平 台结构 ；有 限元 法 ；强度
Ｚ ａ ｇ Ｚｑａ ｇ，Ｔ ｎ ｕｊｎ ，Ｒ ａ ｉｇａ ｈ ｎ Ｙ ｈ ｎ ｉｉｎ ａ ｇ Ｘ ｅｕ ｕ ｎ Ｊ ｌ ，Ｃ ｅ ｉ ｎ ｎ
（．ｏ ｅ ｅ ｏ Ｍｅｈ ｎｃｌａ ｄ Ｅｅｔｃ ｌＥ ｇ ｅ ｒ ｇ １Ｃ ｌ ｇ ｆ ｃ ａ ｉ ｎ ｌ ｒ ａ ｎ ｉ ｅｉ ，Ｈｅ ａ ｎｖｒｉ ｆＴ ｃ ｎ ｌ ｙ ｈ ｎ ｚｏ ５ ０ ７ ｌ ａ ｃｉ ｎ ｎ ｎｎ Ｕ ｉｅｓｙ ｏ ｅｈ ｏｏ ，Ｚ ｅ ｇｈｕ ４ ０ ０ ｔ ｇ
ｔ ｐ ｎ ｆ ｒ ｅ ｉ ｒ ｖ ｍｅ ｔ ｎ ｙ ｒ ｕ ｉ ｉ ｐ ｎ ｐ ａｆ ｒ ｉ ｉ ｇ ｕ ｈ ｒ ｍｐ ｏ ｅ ｎ ． ｈ ｄ ａ ｌ ｔ ｉ ｇ ｌｔ ｍ ｄ ｓｇ ｐ ｔ Ｉ ｃ ｐ ｏ ｅ ｉｎ， Ｔ ｅ ｉ ｉ ｅｅ ｎ ａ ａｙ ｉ ａ ｐ ａ ａ ｈ ｆ ｔ ｌ ｍｅ ｔ ｎ ｌ ｓｓ ｎ ｅ ｃ ｎ ｌｙ ｌｒ ｅ ｒ ｌ ｎ ｏ ｔ ｚ ｔ ｎ ｄ ｓｇ ｆ ｔ ｅ ｔ ｐ ｎ ｌｔ ｒ 、 ｐ ａｆ ｒ ｈ ｌ ｅ ｎ ｔ ｅ ｏ ｏ ｅ ｔ ａ ｄ ｐ ｒｓ ａ ｇ ｏｅ ｉ ｐ ｉ ａｉ ｅ ｉ ｎ ｏ ｈ ｉ ｉ ｇ ｐ ａｆ ｍ ｍｉ ｏ ｐ ｏ ｌｔ ｍ ｏ ｄ ｒ ａ ｄ ｏｈ ｒ ｃ ｍｐ ｎ ｎ ｓ ｎ ａ ｔ． ｏ Ｋｅ ｗｏ ｄ ： ｈ ｄ ａ ｌ ｉ ｐ ｎ ｌ ｔ ｒ ； ｐ ａｆ ｒ ｓ ｕ ｔ ｒ ；ｆ ｉ ｌ ｍｅ ｔ ｍｅｈ ｄ； ｓｒ ｎ ｔ ｙ ｒｓ ｙ ｒｕｉ ｔ ｉｇ ｐａｆ ｍ ｃ ｐ ｏ ｌ ｔ ｍ ｔ ｃ ｕ ｅ ｉ ｔ ｅｅ ｎ ｔ ｏ ｏ ｒ ｎ ｅ ｔ ｇｈ ｅ
大型数控磨床工件支撑单元设计及有限元分析
141中国设备工程C h i n a P l a n t E n g i n e e r i ng中国设备工程 2021.01 （上）大型数控磨床在加工轴类零件时，因为轴类零件长度与直径比值越大工件的刚性越低，因此，为保证加工精度，通常加工长轴类零件时机床上必须配置中心架对工件进行支撑。
当机床在进行磨削加工时，无论工件是一边用专用卡盘夹紧另一边用顶尖工装顶紧还是双边，都用顶尖工装顶紧的装夹方式，在加工细长类零件（如柴油机曲轴）时，在零件受自身重力和磨削作用力的影响下，工件极易出现几何外形的变化，工件在磨削加工时，将发生振动和圆柱度超差的情况。
如果在细长零件相应位置增加中心架进行辅助支撑，则零件的刚性将大大增强，工件在加工时，将不再出现圆柱度超差和“让刀”情况，同时，将有效避免系统振动的发生，使加工过程平稳，满足工件加工的精度要求。
故磨床中心架是保证工件加工精度的重要附件之一。
我司MK13100数控外圆磨床是加工柴油机曲轴主轴颈的关键设备，该设备自2012年以来，在精磨曲轴外圆过程中，经常发生轴颈表面出现横直纹（振纹）的现象，导致曲轴加工质量不能符合图纸要求，严重时造成曲轴降级使用或报废，给公司带来较大的经济损失。
设备生产厂家曾数次派员修理，均未能解决问题。
根据以上情况，我们对该设备进行了技术攻关，运用设备诊断技术法分析导致故障产生的原因，由简到繁逐一排除故障疑点。
经过最终诊断，确认为中心架制造精度不良，且结构设计不合理，具体缺陷如下：（1）传动部分的轴承挡和丝杠螺母副之间存在较大间隙且不具备可修复条件；（2）如图1所示，主要支撑点2螺母副支撑环采用两个M10的紧定螺钉固定，这种支撑结构存在轴向窜动，且由于剪切力Fs 的存在，紧定螺钉容易疲劳断裂，导致轴向负载全部承受在伞齿轮上，使齿轮损坏。
（3）采用浮动磨削状态进行精密磨削时，容易造成中心架的变形、刚性不足。
1 解决方法及步骤鉴于以上情况，原有中心架结构及传动方式已无法满足我司产品加工需要，决定设计一个新的中心架，设计的主要思路为：大型数控磨床工件支撑单元设计及有限元分析王金荣，罗珊，柳叶，喻丹，钱育辰，尹建平，厚天星 （中船动力有限公司，江苏 镇江 212000）摘要：中心架作为磨床加工的重要附件，对所加工的产品质量有极大影响，为解决多年来磨床横直纹（振纹）问题，采用三角支撑架，利用锯齿连接的可靠性及稳定性，对磨床中心架进行结构优化设计，较大程度上消除了有害振动，提高了设备的稳定性。
一种二维转台的中框架有限元分析
长 春 理工 大 学 学 报 （ 自然科 学版 ）
Ｊｕ ｎ ｌ ｆ ｈ ｎ ｃ ｕ ｎｖ ｒｉ ｆ ｃｅ ｃ ｄＴ ｃ ｎ ｌｇ ｆ ｔｒｌ ｃｅ ｃ ｄｔ ｎ） ｏ ｒａ ｏ Ｃ ａ ｇ ｈ ｎＵ ｉｅｓ ｙｏ Ｓ ｉｎ ｅ ｎ ｅｈ ｏｏ ｙ ｕ ａ Ｓ ｉ ｅ ｉｏ ｔ ａ Ｎａ ｎ Ｅ ｉ
Ａｂ ｔ ａ ｔ Ｍ ｉｄ ｅｆａ ｍｏ ｇ ｔ ｅｅ ｓ ｎ ｉｌ ａ ｆ ｈ ｕ ｔ ｂｅ，ａ ｄ ｔ ｅｏ ｔ ｚ ｄ ｄ ｓｇ ｆ ｔ ａ ｉｎ ｆ ａ ｔ ｓｒ ｃ ： ｄ ｌ ｍｅ ｉ ａ ｎ ｓ ｅ ｔ ｎｓ ｅｔ ｒ ａ ｌ ｒ ｓ ｈ ａｐ ｏ ｔ ｎ ｎ ｈ ｐ ｉ ｅ ｅ ｉｎ ｏ ｎ ｓｇ ｉ ｃ ｎ ｌ ｉ ｍｉ ｉｃ ｉ ｙ ｍ— ｐ ｏ ｅｔ ｅａ ｃ ｒ ｃ ｎ ｙ ａ ｃｉｄ ｘ ｏ ｔ ｅｗｈ ｌ ｓｅ Ｔｈ ｕ ｒ ｎ ｒ ｉ ｄａ ｅｍｅ ｈ ｎ ｃｄ ｓｇ ｆ ｈ ｅ ｔａ ａ ｒ ｖ ｃ ｕ ａ ｙａ ｄｄ ｎ ｍｉ ｅ ｆｈ ｏ ｅｓ ｔ ｍ． ｅｃ ｒｅ ｔ ｈ ｎ ｙ ｗｏ ｋ ａｍｅ ｔ ｈ ｃ ａ ｉ ｅ ｉ ｎｏ ｔ ｅ ｎｒ ｌ ｒ — ｔ ｃ ｆ ｍｅ ｒ — ｉ ｎ ｉｎ ｔ ｒ ｔｂ ｅ Ｔ ｉ ｌｔ ｅｗｏ ｋ ｎ ｏ ｄｔｏ ｗｏ ｋ ｉ ｔ ｄ ｍｅ ｓｏ ｕ ａ ｌ ． ｏ ｓｍｕ ａ ｅｔ ｒ ｉ ｇｃ ｎ ｉ ｎ，ｓａｉ ｎ ｙ ａ ｃａ ａｙ ｉ ｗｅ ｅｐ ｒｏ ｍｅ ｅ ｎ ｗｏ ｎ ｈ ｉ ｔ ｔ ａ ｄ ｄ ｎ ｍｉ ｎ ｌｓｓ ｒ ｅ ｆ ｒ ｄ ｉ ｔ ｃ ｎｈ
ｉ ｔ ｌｍ ｎ ｏ ｆｎｉｅｅｅ ｅ ｔｓ ｆｗａ ｅＡＮ ＳＹＳ．Ｔｈ ｅ ｕｔ ｕ ｅ ｔ ｈ ａ ｅｄ ｓｇ ｅ ｔｔ ｃ ｕ ｌ ｏ ｋｒ ｑ ｉｅ ｅ ｓ ｔ ｒ ｅｒ ｓ ｌｓｓ ｇｇ ｓ ｅｆ ｍ ｅ ｉ ｍ ｅ ａ ｔ ａ ｒ ｅ ｕ ｒ ｍ ｎｔ． ｔ ｌ ｎ ｈｅ ｗ Ｋ ｅ ｏ ｄｓ： ｔ ｏ— ｍ ｅ ｓｏ ｌ ｕ ｎ ａ ｌ ｙｗ ｒ ｗ ｄｉ ｎ ｉｎａ ｒ ｔ ｂ ｅ； ｍ ｉｄｌ ａ ｅｄ ｓｇ ｔ ｄ ｅｆ ｍ ｅ ｉｎ； ｆｎ ｔ ｌ ｍ ｅ ｎａｙｓｓ ｌ ｉ ｉｅｅ ｅ ｎｔａ ｌ ｉ
基于ANSYS的工作台主体骨架结构有限元分析
参考文献[1]兰继斌1关于层次分析法优先权重及模糊多属性决策问题研究[D]1成都:西南交通大学经济管理学院,20061[2]Steven Nah m ias1Pr oducti on and Operati ons Analysis[M]1北京:清华大学出版社,20031[3]Sun Young Shin1Structural equati on model f or effectiveCR M of inf or mati on infrastructure industry[J]1Expert Sys2 te m s with App licati ons,2008,36:1695-17051[4]B irkinsha w J,Morris on A,Hulland1Structural and com2petitive deter m inants of a gl obal integrati on strategy[J]1M anage ment Journal,1995,16(8):637-6551[5]D ijkstra T1Some comments on maxi m u m likelihood andpartial least squares methods[J]1Journal of Economet2 rics,1983,22:67-901[6]Fornell C,Johns on M D,Anders on E W1The AmericanCust o mer Satisfacti on I ndex:nature,pur pose,and findings [J]1Journal ofMarketing,2008,60:7-181作 者:王宏谋单 位:北京起重运输机械设计研究院邮 编:100007收稿日期:2009-11-03基于ANS YS的工作台主体骨架结构有限元分析汪正西 王耀军 李红勋军事交通学院 天津 300161 摘 要:利用ANSYS软件构建了某修理车内部工作台的三维简化模型,并应用板单元建立了存储机构主体骨架结构有限元分析模型;依据结构强度的实验工况,在考虑主体骨架自重的基础上分别对工作台面和隔板的静态额定载荷和超载工况进行了分析,得到不同工况下的存储机构主体骨架结构应力分析状态和结构变形情况,确定了骨架结构的危险部位,为进一步的结构优化提供依据,也为其他同类产品的设计提供了参考。
某多层框架结构加层加固设计及有限元分析
4. 柱加固设计
根据检测鉴定报告及直接加层结构计算结果，需对轴压比超限的柱进行加固处理以提高其承载力。 尽管增大截面加固法及外包型钢加固法都能有效提高框架柱的承载力，但柱截面的增大可能影响该 国际贸易中心建筑的使用功能，为不显著减小净空面积，拟采用外包型钢加固法及同时运用增大截面法 及外包型钢法的综合加固法两种加固方案分别对轴压比超限的柱进行加固设计，综合比较两种加固方案， 选择最优方案应用于该工程。 选取底层轴压比最大的一根柱 KZ14，原截面尺寸为 500 mm × 500 mm，混凝土强度为 C30，柱高 4500 mm。直接加层后柱的内力为：N = 4095.7 KN，Mx = 128.6 KN∙m，My = 0.7 KN∙m。
赵雅慧 等
摘要
由于某在建国际金融中心建筑加层改造的需要，造成已建4层的部分框架柱轴压比超限。结合其加层改 造设计实际，介绍了加层结构框架柱的加固设计措施。在外包型钢加固法的基础上，提出了一种同时运 用增大截面法及外包型钢法的综合加固方案。比较外包型钢法及综合法加固后加层结构各项力学指标， 选择最优加固方案。结果表明，两种方案加固后加层结构各项力学指标均满足现行规范要求，但综合加 固法同时具有增大截面加固法及外包型钢加固法的优点，不显著影响净空面积，且钢材使用量较少，经 济性较好，可应用于该类加层加固工程。
根据主体结构检测鉴定报告，该建筑主体框架结构(柱、梁和板)的截面尺寸、混凝土强度和配筋均达 到设计要求；柱下独立基础也满足规范设计要求。
在不加固的基础上，直接在原结构上增加 3 层，层高均为 4.2 m。加层后为地上 8 层的框架结构，建 筑总高度为 34.2 m。
DOI: 10.12677/hjce.2019.810170
Received: Nov. 18th, 2019; accepted: Dec. 16th, 2019; published: Dec. 23rd, 2019
钢包转台建模及有限元分析-修改
钢包回转台的三维建模及有限元分析张晓春袁振文首钢工学院北京 100041摘要：为了校核在钢包容量增大的前提下设备安全系数是否符合要求，采用有限元方法对于钢包回转台进行了结构分析。
应用数字化建模技术进行钢包回转台零件的三维建模；对于需要进行校核的主要部件进行数字化虚拟装配；采用有限元方法对于受力关键部件进行了网格划分、应力应变分析。
设备强度校核结果表明：在钢包回转台在结构不变的前提下，钢包容量从原来的300吨增加到目前的320吨时，设备安全系数符合要求，可以满足钢包容量增加以后的强度要求。
虚拟装配所得到的设备三维数字模型，为进一步进行数字化机构分析奠定了基础。
关键词：连铸，钢包回转台，计算机辅助工程，建模，装配，有限元方法Three-dimensional Modeling and Finite Elenent Analysisof Ladle TurretX.C. ZHANG1, a, Z.W. YUAN1, b1Shougang Institute of Technology，Beijing，100041，Chinaa zxcff@,b yzhwen1971@Keywords:Continuous casting, Ladle turret, Computer aided engineering, Modeling, Assembly, Finite element methodAbstract.To verify if the factor of safety was adequate while the steel ladle capacity was extended, the steel ladle turret structure was analyzed with the finite element method. The three-dimensional model of the ladle turret parts were constructed with the 3D digital modeling technology. The models of main subassembly that need to be checked were digitally assembled imitatively. The key forcing parts were FEM Meshed and analyzed the stress and the displacement. The verify check results show: The factor of safety of the equipment is large enough for the ladle capacity raised from 300t to 320t without changing the ladle turret structure. It can meet the strength requirement after the ladle capacity was extended. The equipment assemble three-dimensional model can also be used for further digital mechanism analysis.1 引言连铸机的钢包回转台安装在连铸车间钢水接受跨和连铸跨之间的浇铸平台上，是连续铸钢生产的重要设备，由一组套筒与钢梁及顶、底板、筋板等构成，结构紧凑、复杂，如图1[7]所示，其作用是实现满包与空包的快速更换。
3D打印机的机械结构设计
3D打印机的机械结构设计2、中国海洋大学山东省青岛市崂山区摘要：近几年来，为进一步提高制造业产品质量，制造业中广泛使用3D打印设备，该设备的使用，使某些复杂构件的加工效率与质量得到了极大的提高，并在某种程度上打破了传统工艺的局限。
其中，以FDM为代表的3D打印机是一种重要类型，但目前此类设备的进口比重仍很大，亟需加大对其机构设计的研究力度，促进其国产化，以解决技术依赖性问题。
关键词：3D打印机；机械结构；设计1.3D打印机整体机械结构设计1.1.基本结构的确定当前基于FDM工艺的3D打印机存在三种主要的结构形式，包括三角形结构、三角爪式结构和矩形盒式结构，这些结构存在不同的优缺点，根据设计人员综合分析后，最终确定本次设计基于矩形盒式结构进行。
同时在传统矩形盒结构的基础上，考虑到大尺寸零件加工的需要，对结构进行如下改进：（1）该结构的Z轴传动模式调整为双螺纹传动；（2）X，Y十字轴变更为高精度直线模组；（3）应用步进电机为打印机提供动力。
1.2.打印机框架材料的选择考虑到打印机框架的加工便利度和力学性能，本次选择工业铝型材作为打印机框架材料，其抗拉强度约为265MPa。
在此基础上，为提高打印机框架的紧固程度，使用规格为4040角码T型螺栓作为连接件进行紧固。
2.本次3D打印机的运动系统设计2.1.三轴运动方式的分析和确定考虑到本次设计的3D打印机的实际应用方向，在确定成型尺寸的前提下，应当尽可能地缩小整机设备尺寸。
基于此方面的需要，在本次设计中，选择如下运动方式：打印喷头与X-Y平面进行复合运动，而工作平台在Z轴方向上独立运动。
这种三轴运动模式与传统CNC机床结构相类似，在这种模式下，可进行简单紧凑的结构设计，而获得刚度和精度均较高的加工产品。
2.2.工作平台设计在工作平台设计方面，考虑到本次设计的3D打印机有着较为突出的大尺寸特点，因此，为保证大尺寸部件加工时的平整度，并避免加热板受热出现变形，设计人员采用环氧树脂板与硅胶加热片组合的设计模式，取代传统的铝基金属加热板，以实现热稳定性和平整度两项指标的优化。
加工车间二层运动平台框架有限元分析
加工车间二层运动平台框架有限元分析摘要：为了校核加工车间二层运动平台框架在静止及加载启动时的结构强度与刚度，对整个运动平台建立有限元模型并进行加载分析，模拟真实状况下的运动平台结构响应。
文章详细分析了运动平台的有限元模型建立方法、建模注意事项、加载步骤及有限元结果分析说明。
经过实际应用证明，该结构强度可靠，运行平稳，极大的提高了产品的设计研发流程。
关键词：运动平台；ANSYS梁单元；建模；有限元分析；加载分析0引言加工车间二层运动平台框架主要用于车间内大型机械产品的焊接或装配等工作，平台的强度与刚度性能直接影响到作业人员的安全以及作业的精度，对整个结构进行强度与刚度分析是非常必要的，传统的解析法费时费力且不能模拟复杂真实的工作状况，参考价值较低。
而采用先加工试验样机，再实验的方法，耗时耗力，成本较高。
在此实际需求背景下，有限元分析方法应运而生，随着计算机技术的迅猛发展，该方法表现出极大的生命力。
研发人员在建立有限元模型的基础上，施加实际载荷就能对复杂的现实问题进行有效模拟，所得的结果具有极大的参考价值。
因此该方法越来越多的应用到机械研发设计领域，提高了设计研发的效率，降低了成本。
1.建立有限元模型建立有限元分析模型是所有有限元计算的基础也是整个分析过程至关重要的步骤，在这其中如何对实际模型进行相应简化是其中的难点，模型简化的效果轻则影响局部分析的结果，重则对最终整体结果产生影响，最严重的情况可能导致分析结果的不收敛，另外，有限元网格质量的好坏会直接影响到分析的结果，通常来说，八节点六面体单元具有更高的分析精度，如何将怎样划分网格提前考虑到建模过程中，也是设计人员工作的难点。
有限元分析中常用的分析模型有二维平面模型与三维实体模型，其中当整体模型具有对称特征时，通常使用平面模型进行求解，可简化求解模型，提高求解速度，对于复杂的模型通常需对模型细节进行简化后，建立三维实体模型进行分析。
本文涉及到的问题可以建立三维实体模型，也可以使用梁单元进行模型的建立，使用梁单元可提高建模效率，增加求解的速度及精度，另外本文分析过程使用APDL语言进行建模、加载及求解，便于进行分析文件的存储及交流。
第一节 有限元分析概述
第一节 有限元分析概述对于一般的工程受力问题，希望通过平衡微分方程、变形协调方程、几何方程和本构方程联立求解而获得整个问题的精确解是十分困难的，一般几乎是不可能的。
随着20世纪五六十年代计算机技术的出现和发展、以及工程实践中对数值分析要求的日益增长，并发展起来了有限元的分析方法。
有限元法自1960年由Clough首次提出后，获得了迅速的发展；虽然首先只是应用于结构的应力分析，但很快就广泛应用于求解热传导、电磁场、流体力学、成形工艺等连续问题。
一、有限元法的基本概念对于连续体的受力问题，既然作为一个整体获得精确求解十分困难；于是，作为近似求解，可以假想地将整个求解区域离散化，分解成为一定形状有限数量的小区域（即单元），彼此之间只在一定数量的指定点（即节点）处相互连接，组成一个单元的集合体以替代原来的连续体，如图7-1弯曲凹模的受力分析所示；只要先求得各节点的位移，即能根据相应的数值方法近似求得区域内的其他各场量的分布；这就是有限元法的基本思想。
从物理的角度理解，即将一个连续的凹模截面分割成图7-1所示的有限数量的小三角形单元，而单元之间只在节点处以铰链相连接，由单元组合成的结构近似代替原来的连续结构。
如果能合理地求得各单元的力学特性，也就可以求出组合结构的力学特性。
于是，该结构在一定的约束条件下，在给定的载荷作用下，各节点的位移即可以求得，进而求出单元内的其他物理场量。
这就是有限元方法直观的物理的解释。
从数学角度理解，是将图7-1所示的求解区域剖分成许多三角形子区域，子域内的位移可以由相应各节点的待定位移合理插值来表示。
根据原问题的控制方程（如最小势能原理）和约束条件，可以求解出各节点的待定位移，进而求得其他场量。
推广到其他连续域问题，节点未知量也可以是压力、温度、速度等物理量。
这就是有限元方法的数学解释。
从有限元法的解释可得，有限元法的实质就是将一个无限的连续体，理想化为有限个单元的组合体，使复杂问题简化为适合于数值解法的结构型问题；且在一定的条件下，问题简化后求得的近似解能够趋近于真实解。
六自由度液压平台系统设计与有限元分析
摘要六自由度运动平台是一种空间运动的模拟器，在其允许的工作范围内可完成任意空间运动的模拟，目前已广泛运用于军事、航天航空、游戏娱乐、汽车制造等领域。
其工作原理：下平台固定，借助六支油缸的伸缩运动，完成上平台在空间六个自由度（X，Y，Z，α，β，γ）的运动，从而可以模拟出各种空间运动姿态。
六自由度运动平台系统是由液压站、工作平台、伺服系统和电气控制系统组成。
液压站包括泵组、蓄能器组、阀组、滤油器组、油箱、冷却器组及附件等。
工作平台是由上平台、下平台、6个虎克铰链、6个球铰链及其他附件等组成。
伺服系统包括伺服放大器、比例伺服阀、伺服油缸、位置传感器、伺服电机等。
电气控制系统包括继电器、按钮、限位开关、熔断器等电气元件。
在本次设计中，首先确定六自由度运动平台系统的工作方式：由液压站提供动力，使液压缸运动，6个液压缸并联运动带动工作平台在空间6自由度的运动；位移传感器将位移信号传送给伺服控制系统，并转换信号控制伺服阀的阀芯运动从而控制液压油的流量，进而控制液压缸的进给量与进给速度；设计电气原理图，控制整个系统的开关、报警、紧急制动等。
本次设计完成内容有：1、工作平台的总设计：确定工作平台的结构并计算自由度确定结构的合理性，再根据参数设计上平台与下平台的大小与结构。
2、根据计算，选定液压缸的型号为：CK F/20-80/56*0400-C406-A-B1E3X1Z3。
3、确定液压原理图，设计液压站，计算相关参数并对相关零件进行选型，以及油箱、油箱盖、阀块的设计。
4、确定伺服系统，根据计算，对相关零件进行选型。
5、设计电气原理图，控制整个系统的开关、报警、紧急制动等。
6、对油箱体理想化后进行有限元分析并得出结论。
关键词：六自由度，液压，六自由度液压平台，有限元分析，液压站/ 53 / 53目录1 绪论 01.1 课题背景及意义 01.2六自由度平台国内外研究状况 (1)1.3 课题研究方案 (2)2 总方案设计 (4)2.1设计思路 (4)2.2液压站组成设计 (4)2.3工作台组成设计 (7)2.4液压油走向设计 (7)2.5 控制系统设计 (9)3 六自由度工作台结构设计 (10)3.1工作台的总体设计 (10)3.2六自由度平台的合理性分析 (12)3.3上平台与下平台的设计 (12)4 液压缸的选型 (16)4.1确定油缸的最大推力 (17)4.2确定油缸的基本尺寸 (18)4.3确定油缸的工作压力 (19)4.4确定所用位移传感器的类型 (19)4.5确定安装方式 (19)4.6行程的确定 (20)4.7缓冲器的选择 (20)4.8支撑环的选择 (21)4.9密封形式的选择 (22)4.10油口和缓冲调节器的组合位置 (22)4.11阀安装底板 (23)4.12确定液压缸型号 (24)5 液压站的设计 (25)5.1确定液压系统原理图 (25)5.2液压泵的选型 (26)5.3电机的选型 (28)5.4蓄能器的选型 (29)5.5过滤器的选型 (29)5.6冷却器的选型 (30)I / 53I / 535.7温度表选型 (30)5.8压力表的选型 (31)5.9液位计的选型 (31)5.10阀块的设计 (31)5.11 油箱的设计 (32)5.12 油箱盖的设计 (34)6 伺服系统的设计 (36)6.1 比例伺服阀的选型 (36)6.2 先导式溢流阀的选型 (37)6.3 伺服放大器的选型 (39)6.4 位移传感器的选型 (39)7 电气原理图的设计 (40)7.1 主电路的设计 (40)7.2 控制电路的设计 (41)8 有限元分析 (43)致谢 (47)参考文献 (48)II / 53II / 531 绪论1.1 课题背景及意义六自由度运动平台是一种空间运动的模拟器，在其允许的工作范围内可完成任意空间运动的模拟，目前已广泛运用于军事、航天航空、游戏娱乐、汽车制造等领域。
果园高架升降平台结构的有限元分析及模拟仿真
果园高架升降平台结构的有限元分析及模拟仿真黄雄辉;陈鹤;陈卫灵【摘要】广东省果园多分布在丘陵山区地带,目前果园的管理和收获环节多采用高架升降作业装备,升降装置的性能是影响高架作业稳定性和安全性的关键因素.本文针对果园高架作业装备,优化设计了双层剪叉式升降平台的结构和安装方式,利用ANSYS软件对关键结构进行应力和应变的有限元分析,并搭载ADAMS动力学分析模块对升降平台液压油缸举升推力进行虚拟测试分析,得到了临界状态下升降平台载荷变化规律,进而优化整体结构参数.采用FluidSIM软件对液压系统进行可靠性仿真校核,通过仿真验证其结构设计合理性,实现高架升降平台水平调平功能.根据实际作业要求,完善了整机结构设计与液压设计方案,形成有效的技术储备和理论支撑,为适应丘陵山区高架作业装备核心部件的研制提供有效参考依据.【期刊名称】《现代农业装备》【年(卷),期】2019(040)004【总页数】6页(P19-23,29)【关键词】高架作业;ADAMS;ANSYS;升降平台【作者】黄雄辉;陈鹤;陈卫灵【作者单位】广东省现代农业装备研究所,广东广州 510630;广东弘科农业机械研究开发有限公司,广东广州 510630;广东省现代农业装备研究所,广东广州 510630;广东省现代农业装备研究所,广东广州 510630【正文语种】中文【中图分类】S2200 引言广东省粤东西和粤北地区地形以丘陵山区为主，大部分区域位于北回归线以南，以亚热带地理气候条件为主，适宜林果种植，多种岭南名优水果种植历史悠久。
广东省果园种植面积有96.05万hm2 [1],当前林果园作业中的果实采摘和部分修剪梳枝等作业，主要以人工作业为主，且部分地区靠爬树及爬梯进行收获，人工作业不适用于规模较大的农场，不能满足大批量的采摘需求[2]。
因此，需研制一种适用于果园采摘或管理的升降作业平台，该平台可把作业人员或物资举升至特定高度进行果园管理或采摘作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加工车间二层运动平台框架有限元分析
摘要：为了校核加工车间二层运动平台框架在静止及加载启动时的结构强度与
刚度，对整个运动平台建立有限元模型并进行加载分析，模拟真实状况下的运动
平台结构响应。
文章详细分析了运动平台的有限元模型建立方法、建模注意事项、加载步骤及有限元结果分析说明。
经过实际应用证明，该结构强度可靠，运行平稳，极大的提高了产品的设计研发流程。
关键词：运动平台；ANSYS梁单元；建模；有限元分析；加载分析
0引言
加工车间二层运动平台框架主要用于车间内大型机械产品的焊接或装配等工作，平台的强度与刚度性能直接影响到作业人员的安全以及作业的精度，对整个
结构进行强度与刚度分析是非常必要的，传统的解析法费时费力且不能模拟复杂
真实的工作状况，参考价值较低。
而采用先加工试验样机，再实验的方法，耗时
耗力，成本较高。
在此实际需求背景下，有限元分析方法应运而生，随着计算机
技术的迅猛发展，该方法表现出极大的生命力。
研发人员在建立有限元模型的基
础上，施加实际载荷就能对复杂的现实问题进行有效模拟，所得的结果具有极大
的参考价值。
因此该方法越来越多的应用到机械研发设计领域，提高了设计研发
的效率，降低了成本。
1．建立有限元模型
建立有限元分析模型是所有有限元计算的基础也是整个分析过程至关重要的
步骤，在这其中如何对实际模型进行相应简化是其中的难点，模型简化的效果轻
则影响局部分析的结果，重则对最终整体结果产生影响，最严重的情况可能导致
分析结果的不收敛，另外，有限元网格质量的好坏会直接影响到分析的结果，通
常来说，八节点六面体单元具有更高的分析精度，如何将怎样划分网格提前考虑
到建模过程中，也是设计人员工作的难点。
有限元分析中常用的分析模型有二维平面模型与三维实体模型，其中当整体
模型具有对称特征时，通常使用平面模型进行求解，可简化求解模型，提高求解
速度，对于复杂的模型通常需对模型细节进行简化后，建立三维实体模型进行分析。
本文涉及到的问题可以建立三维实体模型，也可以使用梁单元进行模型的建立，使用梁单元可提高建模效率，增加求解的速度及精度，另外本文分析过程使
用APDL语言进行建模、加载及求解，便于进行分析文件的存储及交流。
为了便于计算，提高计算的效率，对加工车间二层运动平台框架整体框架模
型进行了相应简化处理，简化处理之后的有限元模型如图1所示（本文采用梁单元）：
图1简化后的有限元模型
使用梁单元建模时，仅需要在结构的两端点之间建立直线即可，进一步简化
了建模难度，需要注意的是，使用梁单元时注意截面方向，对于矩形梁来说，截
面不同对应的力学系数（如抗弯截面系数）是不同的，所以要建立正确的截面方
向确定节点。
2．加载及求解
工况一，在顶部四个支撑点施加完全约束，对整个模型施加重力加速度（此
处注意ANSYS中重力载荷施加方向），并在移动平台底部受力面施加500kg的均
布载荷作用，以此来模拟运动平台在满载静止情况，得到的有限元分析结果如图
2、3所示：
图3平台内部作用500kg及重力作用下实际位移云图
通过以上分析可知，模型最大位移为0.49mm，表明运动平台强度及刚度再次工况下满足使用要求，可以平稳运行。
工况二，在工况一的基础上水平方向上施加一加速度（0.5米每二次方秒），模拟运动平台带负载启动加速时，整个框架结构的变形情况。
在加速度、重力及初始载荷的共同作用下，模型的最大位移为0.534mm, 表明运动平台强度及刚度再次工况下满足使用要求，可以平稳运行。
工况三，在顶部四个支撑点施加约束，对整个模型施加重力加速度，并在伸出平台上表面施加500kg的均布载荷作用，模拟工作人员全部站在伸出平台前端的极限状态，在加速度与重力及初始载荷的共同作用下，模型的最大位移为
0.977mm，表明运动平台强度及刚度再次工况下满足使用要求，可以平稳运行。
3．结论
本文使用ANSYS-APDL语言，利用三维梁单元建立运动平台的有限元模型，并进行加载分析，分析了运动平台的强度与刚度，并详细说明了建模过程中可能遇到的问题及解决方法，为加工制造提供了理论依据，缩短了研发设计周期，提高了设计效率。
参考文献：
[1]龚曙光.ANSYS参数化编程与命令手册[M].机械工业出版社,2018,7.
[2]张君.矿用锚杆钻机机械臂结构设计与有限元分析[J],煤矿机械，2020.1.
[3]谢珍艳.基于ANSYS的塔机整体金属结构有限元分析计算[J].中国新技术新产品,2018.9.
[4]郭长城.轿车车架模态分析与结构优化[D]. 吉林大学.2011.。
