认识地层与地质构造
地质构造与构造地貌(褶皱、断层)
背斜一般形成山岭，向斜一般形成谷地，想一想， 背斜谷和向斜山形成的原因？
外 力
背斜特殊地形： 谷地 原因： 背斜顶部受张力，岩层疏松，容易被侵蚀。
作 向斜特殊地形： 山岭
用 原因： 向斜槽部受挤压，岩层坚硬，不易被侵蚀。
后期：外力作用向斜成山
(1)该图是我国亚热带地区的一幅地质图，图中所示
地质构造为 向斜 ，理由是 :
地质构造主要分为褶皱和断层两种。
褶皱
断层
当岩层受到地壳运动产生的强大挤压作用时，发生的 弯曲变形，叫褶皱。
褶皱的形成
强大挤压
平整的岩层 背斜
背斜
持续作用
向斜
3、背斜与向斜的判定方法 １、“岩层形态”判定法
背斜（甲）岩层形态： 岩层向上拱起
向斜（乙）岩层形态： 岩层向下弯曲
甲
乙
2、“岩层新老关系”判定法
褶皱 断裂 断层
5、断层形成的地质构造
地垒 :相对上升的岩块，多形成块状山地。如：庐山、 华山、泰山、峨眉山等
地堑 :相对下降的岩块，多形成盆地或谷地。如：吐 鲁番盆地、渭河谷地、汾河谷地等
断层构造地带，由于 岩石破碎，易受风化 侵蚀，常常发育成沟 谷、河流、泉。
华山西峰
峨眉山万佛顶
地垒地形
地质构造
4、读某地地质构造和等高线示意图，该地
是（ A ）
A．背斜成山
B．向斜成谷
C．背斜成谷
D．向斜成山
探究7：
读储油、储气构造示意图，假如你是一位地质工程师， 请解决如下问题：
(1)你选择在A还是B处开采石油或天然气？为什么？ (2)你选择在A还是B处开采地下水？为什么？
A
B
答：(1)A 原因：岩层封闭、常有“储油构造”， 易于储油、储气。
地质概论任务15-4-构造运动及地质构造认识
5.地质剖面图——指垂直于区内地层走向或主要构造线方 向所切割的地质体剖面，反映地质体深部特征的地质图件。
可在地质图上切割绘制（图切剖面图），也可 以在野外实地测量绘制（实测剖面图）。
4.综合地层柱状图——在地质图的基础上，地区内地层、岩 体及其接触关系，按由老到新的顺序，用线条、符号及颜色 排列绘制在一个呈柱状的剖面图上，两侧标示出地层时代、 岩石、化石、地层厚度及接触关系等的图件。（例：银坑幅）
意义：表明该地区曾经发生过较强烈 的构造运动，使岩浆侵入形成侵入体。
⑤沉积接触 ——地层覆盖在侵入岩之上，分界而为剥蚀面。 意义：表明侵入岩体形成后，地壳上升
遭受风化剥蚀，其上部的围岩及部分侵入 岩体被剥蚀掉了，形成剥蚀面，然后地壳 下降，接受沉积，形成新的地层。地层年 龄晚于侵入体，其标志是：具有剥蚀面。
(一)几种常用地质图
1.地质图——将一个地区的地层、地质构 造、岩浆岩体及矿产等内容以及它们之间 的相互关系，按一定比例尺，用规定的线 条、符号和颜色表示在平面的图件。
2.地质构造图——在地质图的基础上通过地质构造分析， 用规定符号标明各种地质构造现象的图件。
３、岩浆岩分布图——在地质图的基础上标明各时代岩 浆岩及其特征的图件。
Ｃ倒转褶皱是岩层向同一方向倾斜，地பைடு நூலகம் 出现重复。
(3)断层在地质图上的表示方法
一般用红色线条或粗体黑线表示：
(1)正断层
(2)逆断层
(3)平移断层
(4)地层接触关系在地质图上的表示方法 1.整合接触： 2.假整合接触： 3.角度不整合接触：
(5)侵入岩体的表现特征 Ａ岩基、岩株在图上表现为较 规则浑圆状形态分布，与不同 时代地层呈斜交接触。 Ｂ岩脉（岩墙）呈不规则带状、 长条状分布，常穿插不同时代的 地层界线。 Ｃ一般以色标加代码表示：酸 性岩体用红色，中性岩体用粉 红色，基性岩体用绿色表示。
岩土基本知识—认识地质构造与地貌(工程岩土课件)
岩层是由两个平行或近于平行的界面所限制的同一岩性组成要素。
2. 岩层产状
岩层产状是指岩层的空间位置。包括岩层的走向、倾向、倾角。 称产状三要素。
走向：指岩层层面与水平面交线的方位角，其表示岩层在空间延
伸的方向.
注意：这里强调两端所指的方向，因此走向的方位角有２个，
碎或形成构造角砾岩带；地下水多聚积在褶皱核部，要注意岩层的坍
落、漏水及涌水问题。
2）在褶皱翼部布置建筑工程时，如果开挖边坡的走向近于平行岩层 走向，且边坡倾向与岩层倾向一致，边坡坡角大于岩层倾角，则容易 造成顺层滑动现象。在褶皱两翼形成倾斜岩层容易造成顺层滑动，特 别是当岩层倾向与临空面坡向一致且岩层倾角小于坡角，或当岩层中 有软弱夹层，如有云母片岩、滑石片岩等软弱岩层存在时应慎重对待。
四川盆地:在四川省东部，是典型的山间盆地。内部丘陵， 低山多，海拔多在500米左右。盆地在形成的过程中，周围 山地，高原的细沙和泥土被流水冲积到盆底，含铁、磷、钾 的物质经过氧化变成紫红色，所以又称“紫色盆地”。
平原
是地势低平坦荡、面积辽阔广大的陆地。根据平原的高度，把海拔0-200米的称 为低平原，如我国东北、华北、长江中下游平原。把海拔高于200米的称为高平 原，如我国成都平原。
褶皱构造中岩石的每一个弯曲(一个完整的波形)都称为一个褶曲。
褶 核部 位于褶曲中央最内部的一个岩层，是褶曲的中心部分
曲 的 组
翼
位于核部两侧，向不同方 向倾斜的部分.
成 轴面 从褶曲顶平分两翼的面. 要
素
轴
轴面与水平面的交线；轴的方 位，表示褶曲的方位；轴的长
度，表示褶曲延伸的规模.
2. 褶皱的分类 背斜 岩层向上拱起，经风化、剥蚀后露出地面的地层，向两侧成对称出现，自核部向翼 部岩层时代依次由老到新，新地层在两侧，即两翼岩层常相背向外倾斜的称背斜。 向斜 岩层向下弯曲形成槽型褶皱，自核部向翼部岩层时代依次由新到老，两翼岩层常相 对向内倾斜的称为向斜。

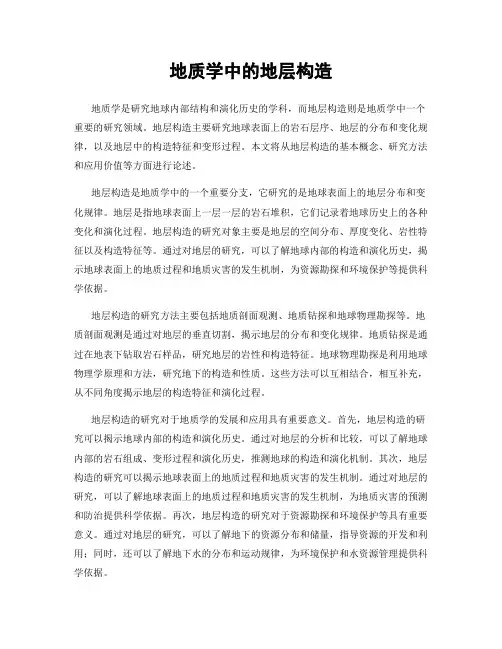

地质学中的地层构造
地质学中的地层构造地质学是研究地球内部结构和演化历史的学科，而地层构造则是地质学中一个重要的研究领域。
地层构造主要研究地球表面上的岩石层序、地层的分布和变化规律，以及地层中的构造特征和变形过程。
本文将从地层构造的基本概念、研究方法和应用价值等方面进行论述。
地层构造是地质学中的一个重要分支，它研究的是地球表面上的地层分布和变化规律。
地层是指地球表面上一层一层的岩石堆积，它们记录着地球历史上的各种变化和演化过程。
地层构造的研究对象主要是地层的空间分布、厚度变化、岩性特征以及构造特征等。
通过对地层的研究，可以了解地球内部的构造和演化历史，揭示地球表面上的地质过程和地质灾害的发生机制，为资源勘探和环境保护等提供科学依据。
地层构造的研究方法主要包括地质剖面观测、地质钻探和地球物理勘探等。
地质剖面观测是通过对地层的垂直切割，揭示地层的分布和变化规律。
地质钻探是通过在地表下钻取岩石样品，研究地层的岩性和构造特征。
地球物理勘探是利用地球物理学原理和方法，研究地下的构造和性质。
这些方法可以互相结合，相互补充，从不同角度揭示地层的构造特征和演化过程。
地层构造的研究对于地质学的发展和应用具有重要意义。
首先，地层构造的研究可以揭示地球内部的构造和演化历史。
通过对地层的分析和比较，可以了解地球内部的岩石组成、变形过程和演化历史，推测地球的构造和演化机制。
其次，地层构造的研究可以揭示地球表面上的地质过程和地质灾害的发生机制。
通过对地层的研究，可以了解地球表面上的地质过程和地质灾害的发生机制，为地质灾害的预测和防治提供科学依据。
再次，地层构造的研究对于资源勘探和环境保护等具有重要意义。
通过对地层的研究，可以了解地下的资源分布和储量，指导资源的开发和利用；同时，还可以了解地下水的分布和运动规律，为环境保护和水资源管理提供科学依据。
总之，地层构造是地质学中一个重要的研究领域，它研究的是地球表面上的地层分布和变化规律。
地层构造的研究可以揭示地球内部的构造和演化历史，了解地球表面上的地质过程和地质灾害的发生机制，指导资源勘探和环境保护等。
工程地质课件第3章地层构造详解
中生代（ 2.5－0.7亿年前）
中生代包括三叠纪、侏罗纪和白垩 纪三个时期，三叶虫、腕足、笔石、 四射珊瑚等大量无脊椎动物都灭绝， 产生了以恐龙为代表的爬行类动物， 并繁盛直到衰亡。陆生植物苏铁、银 杏、松柏等棵子植物占了统治地位。 大陆面积进一步增大，各大陆的雏形
K
T T
三、地质年代表
▪ （一）地质年代的划分 ▪ 1、地质历史时期的时间单位划分：
宙、代、纪、世、期
▪ 2、地质历史时期的地层单位划分： 宇、界、系、统、阶
▪ （二）地质年代表
各地质历史时期的主要特征
前寒武纪（42－6亿年前）
38亿年前，海洋中开始有了生命的活动。 从出现最原始的原核细胞生物--蓝绿藻。
岩层倾角小于50的岩层称为水平 岩层，又称水平构造。
沉积岩层形成时的原始产出状态 大多数是水平或近于水平。如果经受 地壳运动的影响，改变了原始形成时 的位置，但仍保持水平产状的一套水 平岩层组成的构造，称为水平构造 。
水平岩层形成的地貌－平顶山
（二）倾斜岩层
岩层面与水平面有一定夹角的岩层。 它是构造挤压或大范围内均匀抬升、下 降使岩层向某个方向倾斜而成的。
角度不整合 不整合面
（2）岩浆岩间的接触关系：穿插接触。 脉体被切割者比切割者老。
由老到新：1、2、3
（3）沉积岩与岩浆岩间的接触关系： 1）侵入接触又称热接触，是由炽热的 岩浆侵入围岩后，冷凝成岩浆体而形 成的一种接触关系。
O
2）沉积接触又称冷接触，是岩浆在地下冷 凝成岩，经地壳上升，并遭受风化剥蚀而出 露地表后，其上在地壳下降时又沉积了新的 岩层所形成的一种接触关系 。
地 球 生 物 的 演 化
化石：化石是存留在岩石中的古 生物遗体或遗迹。 化石化作用是
工程地质 第2章 地层与地质构造
246-56
3.沉积岩与岩浆岩之间的接触关系 （1）侵入接触 （2）沉积接触
246-57
侵入接触
246-58
沉积接触
246-59
四、地质年代表
度为1cm/年，近几年加快，达到平均移动速度为8.9cm/年。
246-7
海水侵蚀部分
那 不 勒 斯 海 岸 的 三 根 石 柱
246-8
典型的例子是意大利那不勒斯海岸三根石柱的历史变 迁。1750年，在这里从火山沉积物中发掘出一座建筑废墟 。据考证，该建筑修建于公元前105年的罗马帝国时代， 现在仅保存下三根高约12m的大理石柱，每根柱子上都保 留有同样的地质遗迹。
平行不整合
角度不整合
246-47
不整合面
平行不整合
特征：
①上下岩层的产状 基本平行一致；
②在两套地层之间 缺失了一些时代的地 层，存在沉积间断。
这一地史时期地壳曾经 发生过显著的升降运动。
246-48
不整合面
常见底砾岩
246-49
平行不整合接触的形成过程
246-50
角度不整合
特征： ①上下岩层的产状不
按照年代顺序排列，用来表示地史时 期的相对年代和同位素年龄值的表格，称 为地质年代表。
246-60
246-61
国际通用：
地质年代单位
地层单位
宙……………………………宇
代……………………………界
纪……………………………系
期……………………………阶
时……………………………带
高中地理地质构造
高中地理地质构造地质构造是指地球表面的地质现象和地球内部的构造特征。
地质构造的形成与地球的运动密切相关，它揭示了地球演化的规律和地球表面特征的形成原因。
地质构造可以分为内因性地质构造和外因性地质构造两大类。
本文将详细介绍高中地理地质构造的基本概念、分类、特征及其形成原因。
一、地质构造的基本概念地质构造是指地球内外因素作用下，地壳和上地幔的构造特征，包括地壳的构造、地质体的形态、构造运动和构造形成的过程等。
地质构造控制着地球表面的地形、地貌、水系等自然地理现象的形成和变化。
二、地质构造的分类1. 内因性地质构造内因性地质构造是指地壳内部的构造特征和动力学活动，包括地壳变形、地壳遗迹、构造运动等。
内因性地质构造主要是地震、火山活动、构造运动等造成的地质现象。
2. 外因性地质构造外因性地质构造是指由地表外力、气候效应、侵蚀和沉积等地质过程造成的构造特征，包括地貌、河流、湖泊、风化等。
外因性地质构造主要是由风、水、冰等外力造成的地质现象。
三、地质构造的特征地质构造有以下几个主要特征：1. 地质构造是区域性的。
地球上的地质构造往往呈现出一定的空间分布规律，一个区域内的相似地质特征会聚集在一起，形成一个完整的地质构造单元，如板块、地块等。
2. 地质构造是组合性的。
一个地质区域内常常存在多种类型的地质构造，相互交织、相互作用，形成丰富的地质构造景观。
3. 地质构造是动力性的。
地质构造是地球内外力作用的结果，构造活动量大或小，构造运动迅速或缓慢，地形地貌的变化都与构造活动有关。
4. 地质构造具有时间性。
地质构造是地球演化的历史产物，构造形成的过程需要较长的时间，形成的结果也在不断演化和发展。
四、地质构造的形成原因地质构造的形成原因主要包括内因和外因两个方面。
1. 内因内因包括地球内部的岩浆活动、构造运动和地球尺度的物质运动等。
内因构造是由地球自身的物质运动引起的，如地震、火山活动等。
2. 外因外因包括大气、水体、风、生物等地表的物质和作用力对地质构造的影响。
地质构造
地质构造煤层和其他岩层、岩体形成以后，由于受到地球内部和外部动力作用的影响，会发生一系列微观和宏观变化，产生诸如移位、倾斜、弯曲、断裂等地质现象。
这些主要由地壳运动所引起的岩石变形、变位现象在地壳中存在的形式和状态，就称为地质构造，简称为构造。
地质构造的规模有大有小，大者可绵延数百千米乃至数千千米，小者可出现于手标本上，有的甚至需要借助显微镜才能观察得到。
地质构造的表现形式是多种多样的，有简单的，也有复杂的。
就简单的而言，在一定范围(一个井田或一个矿区)内，可归纳为单斜构造造、褶皱构造和断裂构造三种基本类型(图3—1)。
其中，单斜构造是指一系列岩层岩大致相同一个方向倾斜的构造形态，在较大的区域图3—1 构造形态的基本类型示意图内，它往往是其他构造形态的一部分，如褶曲的一翼或断层的一盘（图3—2)。
因此，可以说自然界中地质构造的基本表现形式有褶皱构造和断裂构造两种。
图3—2 单斜构造与褶曲、断层的关系示意图第一节岩层的产状一、岩层产状的概念地壳中广泛分布的沉积岩、层状火山岩及区域变质岩等层状岩石，是构成地壳表层地质构造的主要物质基础。
由同一岩性组成的基本均一的，受两个平行或近于平行界面所限制的层状岩石称为岩层。
岩层的上下界面称为层面；上层面称为顶面，下层面称为底面。
两个岩层的接触面，既是上覆岩层的底面，又是下伏岩层的顶面。
岩层顶、底面之间的垂直距离，称为岩层的厚度。
当岩层顶、底面平行时，岩层厚度保持不变，称其为厚度稳定；当岩层的顶底面不平行时，岩层厚度有变化，称其为厚度不稳定。
岩层厚度向某方向减小的现时，则形成透镜状岩层。
若某一岩层中夹有其他厚度不大的不同岩性的岩层时，则称后者为前者的夹层；若岩层是由两种以上不同岩性的岩层交互重复构成时，则称其为互层。
岩层在空间的产出状态和方位称为岩层的产堪乙它反映了岩层在三维空间的存在方位和延展方向。
在沉积盆地中形成的沉积岩，其原始产状大都是水平的，仅在盆地边缘等局部地段呈倾斜产状。
第二章地质构造
一、节理
• 节理是岩石中的一种破裂现象，其破裂面两 侧的岩石没有发生显著位移，这种断裂构造称为 节理。节理的产状与岩层的产状一样，有水平的、 直立的和倾斜的几种。节理的产状也是以节理的 走向、倾向和倾角来确定和表示的。 • 节理经常成群出现，排列有一定规律性。我 们把具有成因联系的、互相平行的节理称为节理 组。如果由两个或两个以上的节理组，彼此有规 律的组合在一起，就称为节理系。节理的成因很 多，根据节理的生成与岩石的形成关系，可分为
二、不整合接触
• （一）平行不整合（假整合）接触 • （二）角度不整合接触
（一）平行不整合（假整合）接触
• 指上下两套地层是不连续沉积，因沉 积间断而缺失地层，但产状又无明显变化 的接触关系。它反映了地壳在相当大范围 内均匀上升，使已经形成的沉积物大面积 地露出水面，遭受风化剥蚀，而后再下降 继续接受沉积。因此，它们之间有一风化 壳及地层缺失，这是平行不整合的主要特 征。
一、整合接触
• 指上下两套地层是连续沉积，未经中断 和间断风化的过程。它反映了地壳运动的 连续性和运动方式的单一性，一般反映了 该区地壳作总体缓慢的升降运动，但始终 未露出水平面以上。
柱状图（图2－4）中∈3和O1＋2岩性均为 灰岩，说明在晚寒武世及早中奥陶世这地史时期 华北地区是一个海盆地、为浅海环境，也表明了 晚寒武世，早中奥陶世是连续沉积、地层未经中 断和间断风化的过程，它们之间是整合接触。
又如河北昌黎县附近 有一路碑，上面刻有： 高昌黎县五里，离海边 五里的标记。但现近路 碑已离海边很近，已不 到4里了，这说明了地壳 在下降，海水朝向大陆 推进。
（—）海侵（超覆）
• 海侵时陆地不断下降，海岸线不断向 大陆内部移动（图2－1）。按照浅海区的 海水（浪）的破坏、搬运、沉积的分布规 律，依次沉积了砾岩一砂岩一页岩一石灰 岩。由于地壳下降，形成海侵，粗颗粒的 沉积物就不断地向陆地方向移动，结果沿 着任一浅海垂直剖面内（例如A—A）从时 间上自早到晚，反映在剖面上是自下至上 看到砾岩一砂岩一页岩一灰岩，即由粗到 细的变化过程。
理解地球的地质结构与构造
理解地球的地质结构与构造一、地球的圈层结构1.地球的圈层分为内部圈层和外部圈层。
2.内部圈层包括地壳、地幔和地核。
3.外部圈层包括大气圈、水圈和生物圈。
4.地壳是地球最外层的硬壳，分为海洋地壳和大陆地壳。
5.地壳的平均厚度约为17千米，其中海洋地壳较薄，大陆地壳较厚。
6.地壳主要由硅酸盐岩石组成，包括花岗岩和玄武岩。
7.地幔位于地壳下方，厚度约为2900千米。
8.地幔主要由硅酸盐岩石组成，包括橄榄岩和辉石。
9.地幔分为上地幔和下地幔，上地幔的部分区域呈现塑性流动状态，称为软流圈。
10.地核位于地幔下方，分为外核和内核。
11.外核主要由铁和镍组成，呈现液态。
12.内核主要由铁和一些镍组成，呈现固态。
五、板块构造学说1.板块构造学说认为地球的岩石圈分为多个大小不一的板块。
2.板块之间的运动产生地球上的地震、火山和山脉等地质现象。
3.板块运动分为碰撞、俯冲、滑移和分离四种基本类型。
六、地质作用1.地质作用分为内力作用和外力作用。
2.内力作用包括地壳运动、岩浆活动和变质作用。
3.外力作用包括风化作用、侵蚀作用、沉积作用和固结成岩作用。
七、地质时期与地质年表1.地质时期是指地球历史划分的不同阶段，如太古代、元古代、古生代、中生代和新生代。
2.地质年表是根据地层顺序和生物演化过程，将地球历史划分为不同的地质年代。
八、地质勘探与资源开发1.地质勘探是为了寻找地下矿产资源和地质构造信息。
2.资源开发包括矿产资源开发、水资源开发和土地资源开发。
九、环境保护与地质灾害防治1.环境保护是指在地质勘探和资源开发过程中，保护自然环境和生态平衡。
2.地质灾害防治包括预防地震、滑坡、泥石流等自然灾害，以及减轻人类活动对地质环境的影响。
通过以上知识点的学习，学生可以对地球的地质结构与构造有一个全面的认识，为深入研究地球科学奠定基础。
习题及方法：1.习题：地球的内部圈层包括哪些部分？回答此题需要掌握地球内部圈层的知识。
地球的内部圈层包括地壳、地幔和地核。
高中地理地质构造知识点汇总
高中地理地质构造知识点汇总在高中地理的学习中，地质构造是一个重要的知识点，它不仅与地球的演化过程密切相关，还对我们理解许多地理现象和资源分布有着关键作用。
下面就来为大家详细汇总一下高中地理中地质构造的相关知识。
一、地质构造的基本概念地质构造是指地壳中的岩层在地壳运动的作用下发生变形和变位而遗留下来的形态。
常见的地质构造有褶皱和断层。
褶皱是指岩层在水平挤压力的作用下发生弯曲变形。
褶皱又分为背斜和向斜两种基本形态。
背斜是岩层向上拱起的弯曲，岩层中间老、两翼新；向斜则是岩层向下弯曲，岩层中间新、两翼老。
断层是指岩层受到强大的压力或张力，超过了岩石的承受能力，导致岩层发生断裂，并沿断裂面发生明显的位移。
断层又分为地垒和地堑。
地垒是两条断层之间的岩块相对上升，两边岩块相对下降；地堑则相反，是两条断层之间的岩块相对下降，两边岩块相对上升。
二、褶皱的特点和影响1、背斜背斜顶部因受张力作用，岩石破碎，容易被侵蚀成谷地。
所以，我们在野外看到的背斜地貌往往不是山岭，而是谷地。
但背斜是良好的储油构造，因为石油和天然气等轻质流体容易在背斜顶部聚集。
2、向斜向斜槽部因受挤压，岩石坚实，不易被侵蚀，反而形成山岭。
同时，向斜是良好的储水构造，因为地下水容易在向斜槽部汇集。
三、断层的特点和影响1、地垒地垒常形成块状山地，如我国的华山、庐山等就是地垒形成的。
2、地堑地堑则常形成狭长的凹陷地带，如我国的汾河谷地、渭河谷地等就是地堑形成的。
断层地带由于岩石破碎，地壳不稳定，所以在断层附近往往会有地震、火山等地质灾害发生。
同时，断层也会影响地下水的流动和分布。
四、地质构造与找矿、找水1、找矿背斜是良好的储油、储气构造。
在背斜构造中，石油和天然气等资源容易聚集。
此外，某些金属矿也往往与背斜构造有关。
2、找水向斜是良好的储水构造。
向斜构造有利于地下水的储存和汇集。
在向斜地区打井，往往能够找到丰富的地下水。
五、地质构造与工程建设在进行大型工程建设时，需要充分考虑地质构造的影响。
《地貌的观察》地质构造,地貌基础
《地貌的观察》地质构造，地貌基础我们生活的地球表面，展现出各种各样奇特而壮观的地貌。
从高耸入云的山脉到广袤无垠的平原，从幽深的峡谷到辽阔的海洋，这些地貌不仅构成了我们美丽的家园，还蕴含着丰富的地质信息。
而要深入理解这些地貌的形成和演化，就需要对地质构造有清晰的认识，因为地质构造是地貌形成的基础。
地质构造，简单来说，就是地球岩石圈中各种岩层和岩体的形态、组合和相互关系。
它就像是地球内部力量留下的“密码”，通过解读这些“密码”，我们能够了解地球漫长历史中的种种变化。
常见的地质构造类型包括褶皱、断层和节理等。
褶皱，是岩层在挤压作用下发生弯曲变形的结果。
想象一下，把一张纸轻轻对折，纸就会出现弯曲的褶皱，岩层也是如此。
褶皱有两种基本形态：背斜和向斜。
背斜岩层向上拱起，就像一个倒扣的碗；向斜岩层向下弯曲，恰似一个正放的碗。
一般来说，背斜顶部由于受到张力，岩石容易破碎，被侵蚀后往往形成谷地；而向斜槽部受到挤压，岩石坚实，反而容易接受堆积形成山岭。
但这只是一般情况，实际的地貌形成还受到多种因素的影响。
断层则是岩层或岩体在受力作用下发生断裂，并沿断裂面发生明显位移的构造。
断层可以分为正断层、逆断层和平移断层。
正断层是上盘相对下降，下盘相对上升的断层；逆断层则相反，上盘相对上升，下盘相对下降；平移断层是两盘沿断层面走向相对水平移动。
断层的出现常常会形成陡峭的断壁、悬崖，也可能导致地层的缺失或重复。
节理是岩石中的裂隙，它没有明显的位移。
节理的存在使得岩石更容易被风化和侵蚀，从而影响地貌的形态。
地质构造对于地貌的形成有着至关重要的作用。
山脉的形成往往与褶皱和断层密切相关。
例如，喜马拉雅山脉就是由于板块碰撞挤压，形成了大规模的褶皱和逆冲断层，从而造就了这座雄伟的山脉。
而平原地区，通常是在地壳相对稳定、岩层水平分布的地区，经过长期的沉积和侵蚀作用形成的。
峡谷的形成，很多时候是由于河流沿着断层线或者岩层的薄弱地带不断下切侵蚀而成。
工程地质学——地层与地质构造-知识归纳整理
第二章 地层与地质构造第一节 地壳运动及地质作用的概念一、地壳运动的概念→指地球内力引起岩石圈产生的机械运动。
⎩⎨⎧垂直运动水平运动、基本运动形式1⎪⎪⎩⎪⎪⎨⎧板块构造说地球自转说均衡说对流说、运动成因理论2二、地质作用的概念 →指自然动力引起地球物质组成、内部结构、地表形态发生变化的作用。
()⎪⎩⎪⎨⎧变质作用岩浆活动又叫地壳运动构造运动、内动力地质作用1⎪⎪⎪⎩⎪⎪⎪⎨⎧重力的地质作用冰川的地质作用流水的地质作用风的地质作用风化作用、外动力地质作用2知识归纳整理第二节 岩层及岩层产状⎪⎩⎪⎨⎧断裂褶皱倾斜岩层后被保留下来的形态。
引起地壳岩层变形变位地质构造：指构造运动⎪⎪⎪⎩⎪⎪⎪⎨⎧︒=⎪⎩⎪⎨⎧︒>︒︒=︒<︒=906060~30300ααααα：）（）（：：：：直立岩层顶面朝下倒转岩层顶面朝上正常岩层陡立岩层陡倾岩层缓倾岩层倾斜岩层水平岩层一、岩层二、岩层产状：指岩层在空间的产出状态。
⎪⎩⎪⎨⎧）（倾角：岩层的倾斜程度）（OD 倾向：岩层的倾斜方向（OA或OB）走向：岩层的延伸方向、产状要素α'1 真倾角（α）：岩层在野外的倾角。
视倾角（β）：岩层在剖面上的倾角。
θαβsin ⋅=tg tg （θ为剖面线与岩层走向线所夹锐角）2、产状要素的测量、记录和图示。
（1）测量：用地质罗盘仪测量。
⎪⎪⎪⎩⎪⎪⎪⎨⎧方位角法相限角法）记录（2 （3）图示：正常岩层： 30º ； 倒转岩层： 30ºN 135º30º E NW S 45º30ºN45ºE ∠30º s E走向 倾角 倾向135º ∠30º倾向 倾角倾斜岩层褶皱 断层倾角倾向 ααA O BDD’ π走向倾向 走向倾向 走向求知若饥，虚心若愚。
第三节 地层概念一、为什么要学习地层及地质年代：确定构造形态：如：单斜岩层 背斜 向斜 断层 断层 挑选和评价建造场地：阅读地质图：地层：将各个地质历史阶段形成的岩层，称为该时代的地层。
高考地理地质构造知识点精讲
高考地理地质构造知识点精讲地质构造是高考地理中的重要考点，它对于理解地球的内部结构、地壳运动以及各种地质现象的形成具有关键意义。
下面让我们一起来详细了解一下。
一、地质构造的基本概念地质构造是指地壳中的岩层在地球内力作用下发生变形和变位而遗留下来的形态。
主要包括褶皱和断层两种基本类型。
褶皱是指岩层在水平挤压作用下发生弯曲变形。
褶皱又可以分为背斜和向斜两种。
背斜岩层向上拱起，中心部分岩层较老，两翼岩层较新；向斜岩层向下弯曲，中心部分岩层较新，两翼岩层较老。
需要注意的是，不能简单地根据地表形态来判断背斜和向斜，因为在外力作用下，背斜顶部可能因受张力作用容易被侵蚀成谷地，向斜槽部因受挤压物质坚实不易被侵蚀反而形成山岭。
断层是指岩层受力破裂并沿断裂面有明显相对位移的构造。
断层分为地垒和地堑两种类型。
地垒是指两条断层之间的岩块相对上升，形成块状山地；地堑则是两条断层之间的岩块相对下降，形成狭长的凹陷地带。
二、地质构造与地表形态地质构造对地表形态的影响是显著的。
例如，喜马拉雅山脉就是由于板块碰撞挤压形成的巨大褶皱山脉；而华山、庐山等则是由地垒构造形成的断块山；渭河平原、汾河谷地则是由地堑构造形成的谷地。
在实际的地理环境中，地质构造与其他自然因素相互作用，共同塑造了丰富多彩的地表形态。
例如，褶皱山脉在风化、侵蚀等外力作用下，可能形成独特的山峰、峡谷和溪流等地貌景观。
三、地质构造与找矿、找水地质构造对于找矿和找水具有重要的指导意义。
背斜是良好的储油、储气构造。
由于天然气最轻，分布于背斜顶部；石油次之，分布于中部；水最重，分布在底部。
因此，在背斜构造中，往往能够发现油气资源。
向斜是良好的储水构造。
向斜构造有利于地下水的汇聚，常常形成自流盆地。
在向斜盆地中，打井往往能够获得丰富的地下水。
此外，断层附近往往会有地下水出露，形成泉水。
但在修建水库和隧道等工程时，应尽量避开断层，以免诱发地质灾害。
四、地质构造与工程建设在进行大型工程建设时，必须充分考虑地质构造的影响。
地质构造
3. 记录：格式：倾向∠倾角。例如： 200∠25。
4.注意事项：
• A测方向时读圆刻度盘，盘面要保持水 平（圆水准居中）。走向是用长边贴岩 层面；倾向是 用短边贴岩层面。
• B测角度时读半圆刻度盘，盘面垂直岩 层面（管水准居中）。要注意测真倾角 （最大角）。
• C走向为倾向加/减90。所以野外只需测 倾向与倾角。
水平构造
沉积岩层形成时的 原始产出状态(即产 状)大多数是水平或 近于水平。如果经受 地壳运动（垂直抬升） 的影响，改变了原始 形成时的位置，但仍 保持水平产状的一套 水平岩层组成的构造， 称为水平构造 。
倾斜构造
岩层受构造运动的影 响，不仅改变了岩层形 成时的位置，而且改变 了语原有的水平状态， 使岩层面与水平面具有 一定的交角，于是便形 成了倾斜岩层。倾斜岩 层常常是组成其它构造 (如朔皱构造和断裂构 造等)的一部分。
（二）岩浆岩相对地质年代的确定
岩浆岩的相对地质年代，是通过它 与沉积岩的接触关系以及它本身的 穿插构造来确定的。
侵入接触：岩浆侵入体的形成年代，晚于 发生变质的沉积岩层的地质年代。
沉积接触:岩浆岩形成后,经长期风化剥蚀,后 来在侵蚀面上又有新的沉积,岩浆岩的形成 年代早于沉积岩的地质年代。
穿插关系：一般是年轻的侵人岩脉穿过较 老的侵人岩。(比最新的新,比不整合覆盖在 它上面的最老的老)
②方位角表示法 常用倾向和倾角表示。 如310°∠35°，310°是倾向方位角，35°是倾 角，走向可根据倾向加减90°后得到。
岩层产状的符号表示法 水平
岩层直立
35° 75°
岩层产状的野外测定
在野外通常使用地质罗盘来测量岩层产状的三 要素
测量走向时，使罗盘的长边（即南北边）紧贴 层面，将罗盘放平，水准泡居中，读指北针所示 的方位角，就是岩层的走向。
地质构造判读及应用
地质构造判读及应用地质构造是指地壳中形成的各种构造，包括地层、断层、构造盆地等。
地质构造对于地球科学及相关领域的研究和应用具有重要的意义。
首先，地质构造的判读可以揭示地壳变形的历史和演化过程。
通过对地层、断层等构造特征的观察和研究，可以确定地壳的发展历程，从而了解地质变革历史。
比如通过地层的堆积和形变特征，可以判断地壳的沉积和变形特点，揭示地质历史。
而断层则记录了地壳的断裂和错动过程，通过对断层的识别和解析，可以推断地壳的震动和变形历史。
因此，地质构造的判读对于认识地壳进化过程具有重要的意义。
其次，地质构造的判读可以确定地质资源的赋存和分布。
矿产资源的生成和分布常常与构造活动密切相关。
通过对地质构造的判读，可以确定各类矿产资源的赋存规律及其分布范围，为矿产资源的开发和利用提供科学依据。
比如，石油和天然气常常富集于构造陷落带，通过对构造盆地和断裂带的判读，可以确定石油和天然气的潜在勘探区域。
相似地，对铀矿、金矿等的寻找和勘探也需要对地质构造进行判读。
因此，地质构造的判读对于矿产资源的勘探和开发具有重要意义。
此外，地质构造的判读对于地质灾害的评估和防治也具有重要意义。
地质构造是地壳变形的基础，断层、褶皱等构造特征是地质灾害产生的根源。
通过对地质构造的判读，可以评估和预测地震、滑坡、地面沉降等地质灾害的危险性和可能性，提前采取预防和减灾措施。
比如，通过对于地震活动区的断层和地壳变形的判读，可以预测地震的规模和发生可能性，从而提前采取相应的防护措施。
同样地，对于滑坡和地面沉降等地质灾害的预防和治理也需要对地质构造进行判读。
因此，地质构造的判读对于地质灾害的评估和防治具有重要意义。
此外，地质构造的判读也为岩石学和构造地质学的研究提供了重要的基础。
岩石学涉及岩石的成因和演化过程，构造地质学研究地壳的形变和变形过程。
通过对地质构造的判读，可以揭示岩石形成和变形过程中的构造特征和规律，为岩石学和构造地质学的研究提供实证依据。
地层与地质构造
（2）标准剖面法：将某地区的地层按新老关系 排列的剖面，叫该地区的标准剖面。用标准剖面 对比某工点的地层，从而确定该工点地层新老关 系的方法。
（3）层面构造法：用层面构造指示岩层新老关 系的方法。
3.2 相对年代确定方法
2、地质作用的概念
指自然动力引起地球物质组成、内部结构、 地表形态发生变化的作用。
构造运动又叫地壳运动
1、内动力地质作用岩浆活动 变质作用
风化作用 2、外动力地质作用流 风水 的的 地地 质质 作作 用用
冰川的地质作用 重力的地质作用
3.3、地层
概念：在一定地质时代内形成的一套岩层（不论是沉 积岩层、岩浆岩和变质岩层）统称为那个时代的岩层。
2）不整合接触关系
A、平行不整合-假整合
不整合面上下两套地层的产状彼此平行，接触界线 与整合接触界线相似
平行不整合与整合的区别
平行不整合上下两套地层之间缺失地层
平行不整合反映地壳上升，沉积地层露出水面，接受 剥蚀，是升降运动的表现
先下降沉积 反应地壳：再上升风分化剥蚀（有缺 失）
后下降沉积
3.1、地质年代表
地质年代表：根据地层形成顺序、岩性变化特征、 生物演化阶 段、构造运动性质及古地理环境等综合因 素，把地质历史划分阶段。
1、国际通用：
地质年代单位
地层单位
宙……………………………宇
代……………………………界
纪……………………………系
世……………………………统
2、我国还使用岩石地层单位：群、组、段、层。
二、古生物法：根据不同的标准化石，确定地层的年代。 （较准确的一种方法）
地球科学地质构造教案
地球科学地质构造教案一、引言地球科学是研究地球内外部的结构、成分、发展和演化规律的学科。
地球的构造包括地球内部的岩石组成、地层结构，以及地球表面形成的山脉、断层、地壳运动等。
地质构造是地球科学中一个重要的研究领域，对于理解地球的演化历史以及自然灾害的发生机理有着重要的意义。
二、教学目标1. 掌握地质构造的基本概念和内涵。
2. 了解地球内部的岩石组成和地层结构。
3. 理解地球表面形成的山脉、断层和地壳运动的原理。
4. 发展学生的观察、分析和解决问题的能力。
三、教学内容1. 地质构造的基本概念地质构造是指地球内部和表面的各种结构形态和运动变动的总称。
包括地球内部的构造和地球表面形成的各种构造。
- 地球内部的构造: 核、地幔、地壳的结构和组成。
- 地球表面的构造: 山脉、断层、盆地、地壳运动等。
2. 地质构造对地球演化的影响地质构造对地球演化的影响十分重要。
包括地球内部的岩石圈、地壳运动和地球表面形成的地貌、地层等。
- 岩石圈: 由地幔和地壳组成，控制着地球板块的运动和地壳的形成。
- 地壳运动: 造山运动和地震活动是地质构造对地球表面影响最为显著的现象。
- 地表地貌和地层: 山脉和盆地的形成与构造活动密切相关。
3. 地质构造与自然灾害地质构造对自然灾害的发生具有重要的影响。
包括地震、火山喷发和地质灾害等。
- 地震: 地壳运动造成的地震是地质构造活动对人类生活的直接影响。
- 火山喷发: 构造活动导致地壳破裂，地幔岩浆涌入地表形成火山口，引发火山喷发。
- 地质灾害: 如滑坡、崩塌、泥石流等，与地质构造活动密切相关。
四、教学方法1. 讲授教学法：通过教师的讲解，向学生介绍地质构造的基本概念和内涵。
2. 实地考察法：组织学生进行野外考察，观察和记录地质构造现象。
3. 实验演示法：利用模型、教具等进行地壳运动、火山喷发等过程的模拟演示。
4. 学生讨论法：引导学生分析地质构造与自然灾害之间的关系，进行小组讨论和呈现。
情景4地壳的层次与构造现象
【学习目标】 1. 理解地层、构造运动、地质年代表; 2. 重点掌握各种构造现象。 【能力要求】 1. 掌握地质年代表，会分析各种构造现象； 2. 能够使用罗盘测定三要素； 3. 能够编制节理玫瑰花图。
必要的理论知识：
• 通过对三大类岩石的学习，近距离观察了 各种岩石的性状和形态，从根本上了解了 三大类岩石的生成与变化原因，也透过三 大类岩石的构造现象，知道了岩石不但受 制于内在形成规律的制约，也因为外在运 动而使岩石具有了构造特征，即外在的作 用力、运动信息显现在岩石的形态中。如 果将观察的范围逐渐从局部的岩石扩展到 地层，一定会发现更大范围的一些规律和 变化。
•
• • • • •
•
•
•
震旦纪——很早以前，在我国（特 别在北方）就发现在古老变质岩系 （即前震旦亚界）之上，含有丰富 化石的寒武系之下，发育了一套巨 厚的完整的没有变质的或变质程度 很低的沉积岩系，其中除含有大量 藻类化石外，很少发现其他生物遗 迹，当初就把这套地层命名为震旦 系，其时代称震旦纪。 寒武纪——是因英国的寒武山脉 （今译坎布连山脉）而得名。 奥陶纪和志留纪——是根据英国威 尔士一个古代民族居住的地方名称 和古代民族名称命名。 泥盆纪——是因英国西南部泥盆州 （现译为得文郡）海相岩系而得名。 石炭纪——因英格兰的高山灰岩及 其含煤层而得名。 二叠纪——最初得名于乌拉尔山西 坡的彼尔姆州，“二叠”则因该时 代德国南部地层可以分为上下两套 而得名。 三叠纪——当初按德国南部地层的 三分性特点而命名。 侏罗纪——按法瑞交界地方侏罗山 （现译为汝拉山）地层研究而命名。 白垩纪——按英吉利海峡两岸主要 由白垩土地层构成而命名。
· 典型分析
• 4.2地质构造作用力与地质构造运动 • 4.2.1地质构造作用力、地壳运动与构造运动
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.2 牵引及控制系统检修 二）高速断路器检修 5.辅助开关检查
城市轨道交通车辆检修
检查辅助开关时应测量开关触点的接触 阻值，同时还需检查机械部件的工作情 况。
此外，在高速开关使用到一定期限时， 应更换机构内所有底色弹簧部件。
6.2 牵引及控制系统检修 二）高速断路器检修
城市轨道交通车辆检修
20 销钉 21 弹簧 *1 间隙X = 0.7±0.3 mm
闭合装置
高速断路器典型结构和主要部件
城市轨道交通车辆检修
灭弧罩
1 上变流装置 2 顶板 3 螺杆 4 去离子器
5 灭弧罩板 9 平垫圈 6 变流装置 10 连接 7 黑头螺母 (1.5 Nm) 8 六角螺母 (2.2 Nm)
6.2 牵引及控制系统检修 二）高速断路器检修
6.2 牵引及控制系统检修
二
牵引逆变器检修
城市轨道交通车辆检修
一）牵引逆变器简介
VVVF牵引逆变器采用PWM脉宽调制模 式，早期城轨车辆VVVF的功率元件是 GTO，近年来，随着IGBT技术的不断发 展，目前VVVF的功率元件已经普遍采用 IGBT元件。牵引逆变器的设计一般为模 块化。
城市轨道交通车辆检修
1. 合闸装置检查
测量螺管线圈的阻值，若阻值与标称 值不相符应更换线圈。
检查线圈与铁心之间是否有喷擦痕迹， 检查铁心是否动作自如。
6.2 牵引及控制系统检修 二）高速断路器检修 1. 合闸装置检查
城市轨道交通车辆检修
对机械联锁机构进行润滑，正常情况 下润滑能延长高速开关寿命，润滑脂 应是专用油脂，不准有其他油脂。
学习任务2 认识地层与地质构造
一、 地质年代
2.1 地层
地质年代就是从最老的地层到最新的地层所代表的整个时代。
地史将地质年代划分为5个代，代以下再分纪、世等；与地质时代单位相应
的地层单位称界、系、统等。
绝对年龄是根据测出岩石中某种放射性元素及其蜕变产物的含量而计算出 岩石的生成后距今的实际年数。越是老的岩石，地层距今的年数越长。
高速断路器典型结构和主要部件
城市轨道交通车辆检修
高速断路器典型结构
1 主电路 2 脱扣装置 3 闭合装置 4 辅助触点
5 灭弧罩 6 下部连接 7 动触点 8 左连接
9 右连接 10 盖子 11 托盘 12 导轨
高速断路器典型结构和主要部件
城市轨道交通车辆检修
主电路
1 上部连接 2 动触点 3 下部连接 4 构架 5 叉杆
宇 （最大的
单位）
界 （次于界 的单位）
系
统
组 时间带
太古宇 元古宇 显生宇 古生界 中生界 新生界 是界的一部分，如寒武系、泥盆系、 侏罗系、第三系等 一个系分成两个或更多的统。比如寒 武系分三个统：下统、中统和上统， 二叠系分两个统：下统和上统。 次于统的单位 最低的单位。
地质年代表
6.2 牵引及控制系统检修
高速断路器典型结构和主要部件
城市轨道交通车辆检修
1 叉杆 2 闭合杆 3 前盖板 4 闭合线圈 5 线圈芯组件 6 后盖板
7 闭合装置盒 8 触点压力弹簧
9 闭合装置盖 10 气缸 11 MVQ环 12 滚筒 13 六角内螺帽螺钉 14 接地柱
15 圆头螺钉 16 弹性垫圈
17 弹簧环 18 杆 19 杆
6 销座
11 沉头螺钉
7 导向组件 12 左连接
8 连接
13 螺母
9 防护扭矩螺母 (8 Nm)
10 双头螺栓
高速断路器典型结构和主要部件
城市轨道交通车辆检修
脱扣装置
1 杠杆 2 移动磁铁 3 板组 4 脱扣盒
5 脱扣装置盖 6 左弹簧 7 右弹簧 8 旋钮
9 前刻度板 10 脱扣指示器 11 紧固件 12 锁紧螺钉
6.2 牵引及控制系统检修 二）高速断路器检修 2. 动、静触点检查
城市轨道交通车辆检修
检查动、静触点的“熔化”程度，如 “熔化”程度厉害，应更换触点。
触点应成对更换，更换完毕后还应检 查动、静接触面接触情况。
6.2 牵引及控制系统检修 二）高速断路器检修 3. 接线端检查
城市轨道交通车辆检修
城市轨道交通车辆检修
一
高速断路器检修
二
牵引逆变器检修
三
接触器检修
四
牵引控制单元检修
五
制动电阻检修
6.2 牵引及控制系统检修
一
高速断路器检修
城市轨道交通车辆检修
一）高速断路器简介
在列车牵引系统的电路出现严重干扰的 情况下（如过电流、逆变器故障或线路 短路），高速断路器(HSCB)能够将各牵 引设备从受电弓线路上安全断开。
高速开关检修完成后，应对载跳闸装置 整定值进行调整。通过外接电源模拟过 载电流，检查高速开关是否能在整定值 处断开。
6.2 牵引及控制系统检修
二
牵引逆变器检修
城市轨道交通车辆检修
一）牵引逆变器简介
VVVF逆变器将1500V恒定电压转换为用 于牵引电机的三相电流输出(针对不同的 速度和力矩，频率和振幅可变)。
寒武纪的三叶虫
奥陶纪的珠角石
志留纪的笔石
二叠纪的大羽羊齿
泥盆纪的石燕
标准化石图谱
侏罗纪的恐龙
2. 地质年代表 年代地层单位包括宇、界、系、统、组、时间带；
地质年代单位包括宙、代、纪、世、期、时。
地层单位与年代单位
地层单位
年代单位
宙 （最大的 单位）
代 （次于宙 的单位）
纪
世
期 时
太古宙 元古宙 显生宙 古生代 中生代 新生代 是代的一部分，如寒武纪、泥盆纪、 侏罗纪、第三纪等 一个纪分成两个或更多的世。比如寒 武纪分三个世：早世、中世和晚世； 二叠纪分两个世：早世和晚世。 次于世的单位 最低的单位。
清洁、打磨主要线端及电缆的接触面， 使两接触面的接触保持密贴，防止接触 电阻增大而损坏电揽及主接线端。
6.2 牵引及控制系统检修 二）高速断路器检修 4. 灭弧罩检查
城市轨道交通车辆检修
将灭弧罩分解，检查灭弧栅片的情况。 对于烧灼厉害的灭弧栅片应更换。
在灭弧栅片组装过程中，应注意栅片的 安装角度。
利用放射性同位素所获得的地球上最大的 岩石年龄为45亿年，陨石年龄在46-47亿 年之间,因此，地球的年龄应在46亿年ቤተ መጻሕፍቲ ባይዱ上 相。对地质年代是指岩石和地层之间的相对 新老关系和它们的时代顺序，是由该岩石 地层单位与相邻已知岩石地层单位的相对 层位的关系来决定。
在各个不同时期的地层里，大都保存有古代动、植物的标准化石。 各类动、植物化石出现的早晚是有一定顺序的，越是低等的，出现得越早，越 是高等的，出现得越晚。
