实验一-LabVIEW中的信号分析与处理
使用LabVIEW进行功率分析实现功率信号的分析和评估
使用LabVIEW进行功率分析实现功率信号的分析和评估使用LabVIEW进行功率分析功率信号的分析和评估在许多领域都非常重要，如电力系统、通信系统和音频处理等。
LabVIEW是一款强大的虚拟仪器软件，可通过其丰富的功能和类似于流程图的设计界面，方便地进行功率分析。
本文将介绍如何使用LabVIEW进行功率分析，并展示其在实际应用中的作用。
一、LabVIEW简介LabVIEW是National Instruments（NI）公司开发的一款图形化编程环境，以其易用性和灵活性而闻名。
它采用了G语言，即一种基于数据流的编程语言，允许用户通过将各种功能模块组合在一起来创建虚拟仪器应用程序。
二、功率信号的分析功率信号的分析通常涉及到频谱分析、时域分析和统计分析等。
LabVIEW提供了丰富的工具箱，可用于这些分析过程。
1. 频谱分析频谱分析是功率信号分析中的重要一环。
LabVIEW的信号处理工具箱提供了一系列用于频谱分析的函数和工具。
用户可以通过这些工具对信号进行傅里叶变换、滤波和频谱显示等操作。
通过设置适当的参数，可以得到功率信号在频域中的分布情况，从而判断信号的频率成分和能量分布。
2. 时域分析时域分析是对功率信号在时间上的变化进行分析。
LabVIEW提供了丰富的时域分析工具，如窗函数、自相关函数和互相关函数等。
这些工具可以对功率信号进行平滑处理、时间延迟估计和相关性分析等操作。
通过时域分析，可以观察功率信号的波形、幅值和变化趋势。
3. 统计分析统计分析是对功率信号进行概率和统计特性分析的过程。
LabVIEW提供了统计分析工具箱，其中包括各种用于数据处理和分析的函数和工具。
用户可以利用这些工具计算功率信号的均值、方差、相关系数等统计属性，从而评估功率信号的稳定性和可靠性。
三、LabVIEW实例以下是一个使用LabVIEW进行功率分析的实例：1. 开发环境准备首先，打开LabVIEW软件并创建一个新的VI（Virtual Instrument）文件。
实验一 LabVIEW中的信号分析与处理
实验一LabVIEW中的信号分析与处理一、实验目的：1、熟悉各类频谱分析VI的操作方法；2、熟悉数字滤波器的使用方法；3、熟悉谐波失真分析VI的使用方法。
二、实验原理：1、信号的频谱分析是指用独立的频率分量来表示信号；将时域信号变换到频域，以显示在时域无法观察到的信号特征，主要是信号的频率成分以及各频率成分幅值和相位的大小，LabVIEW中的信号都是数字信号，对其进行频谱分析主要使用快速傅立叶变换(FFT)算法：·“FFT Spectrum(Mag-Phase).vi”主要用于分析波形信号的幅频特性和相频特性，其输出为单边幅频图和相频图。
·“FFT.vi”以一维数组的形式返回时间信号的快速傅里叶运算结果，其输出为双边频谱图，在使用时注意设置FFT Size为2的幂。
·“Amplitude and Phase Spectrum .vi”也输出单边频谱，主要用于对一维数组进行频谱分析，需要注意的是，需要设置其dt（输入信号的采样周期）端口的数据。
2、数字滤波器的作用是对信号进行滤波，只允许特定频率成份的信号通过。
滤波器的主要类型分为低通、高通、带通、带阻等，在使用LabVIEW中的数字滤波器时，需要正确设置滤波器的截止频率（注意区分模拟频率和数字频率）和阶数。
3、“Harmonic Distortion Analyzer .vi”用于分析输入的波形数据的谐波失真度（THD），该vi还可分析出被测波形的基波频率和各阶次谐波的电平值。
三、实验内容：(1) 时域信号的频谱分析设计一个VI，使用4个Sine Waveform.vi（正弦波形）生成频率分别为10Hz、30Hz、50Hz、100Hz，幅值分别为1V、2V、3V、4V的4个正弦信号（采样频率都设置为1kHz，采样点数都设置为1000点），将这4个正弦信号相加并观察其时域波形，然后使用FFT Spectrum(Mag-Phase).vi对这4个正弦信号相加得出的信号进行FFT频谱分析，观察其幅频和相频图，并截图保存。
利用LabVIEW进行生物医学信号处理和分析
利用LabVIEW进行生物医学信号处理和分析LabVIEW是一种用于控制、测量和测试、数据采集和处理的图形化编程语言和开发环境。
在生物医学领域，LabVIEW被广泛用于处理和分析各种生物医学信号，如心电图（ECG）、脑电图（EEG）、肌电图（EMG）等。
本文将介绍利用LabVIEW进行生物医学信号处理和分析的方法和技巧。
一、LabVIEW简介LabVIEW是美国国家仪器公司（National Instruments）推出的一款可视化编程软件，具有直观易用、功能强大、灵活性高等特点。
其图形化编程环境使得生物医学信号处理和分析变得更加便捷。
LabVIEW 支持多种硬件设备，如数据采集卡、传感器等，可以实时采集生物医学信号。
二、生物医学信号处理基础在开始利用LabVIEW进行生物医学信号处理和分析之前，首先需要了解一些基础知识。
生物医学信号通常是非稳态信号，因此需要进行预处理，包括滤波、去噪、特征提取等。
滤波可以去除信号中的噪声和干扰，常用的滤波方法有低通滤波、高通滤波、带通滤波等。
去噪可以减少信号中的噪声成分，提高信号质量。
特征提取可以从信号中提取出有用的特征，如频率、幅度、相位等。
三、LabVIEW在生物医学信号处理中的应用1. 生物医学信号采集：LabVIEW支持多种硬件设备，可以实时采集生物医学信号。
通过选择合适的传感器和数据采集卡，可以实时获取心电图、脑电图、肌电图等生物医学信号。
2. 信号滤波：LabVIEW提供了丰富的滤波函数和工具箱，可以进行低通滤波、高通滤波、带通滤波等操作。
通过设定合适的滤波参数，可以去除信号中的噪声和干扰。
3. 信号去噪：LabVIEW中有多种去噪算法，如小波去噪、自适应滤波等。
可以根据信号的特点选择合适的去噪方法，提高信号的质量。
4. 特征提取：LabVIEW提供了多种信号特征提取的函数和工具箱，如傅里叶变换、小波变换、时域特征提取等。
通过提取信号的频率、幅度、相位等特征，可以进行后续的分析和识别。
使用LabVIEW进行信号处理与滤波
使用LabVIEW进行信号处理与滤波信号处理是一种重要的技术，它可以将原始信号转化为具有特定特征的信号，以满足实际应用的需求。
LabVIEW是一款强大的图形化编程环境，在信号处理方面具有广泛的应用。
本文将介绍如何使用LabVIEW进行信号处理与滤波。
一、LabVIEW简介LabVIEW是一款由美国国家仪器公司（National Instruments）开发的可视化编程语言和开发环境。
它以图形化的方式呈现程序流程，用户可以通过拖拽和连接图形化模块来构建程序。
LabVIEW支持多种硬件平台和操作系统，具有强大的数据采集和处理能力，被广泛应用于自动化控制、数据采集、信号处理等领域。
二、信号处理基础在进行信号处理之前，我们需要对信号进行采集。
LabVIEW提供了多种方法来进行数据采集，包括使用传感器、采集卡等硬件设备。
一旦信号被采集到LabVIEW中，我们就可以开始进行信号处理。
信号处理的一种基本方法是滤波。
滤波可以将信号中的部分频率成分去除或减弱，以实现对信号的改变。
LabVIEW提供了多种滤波器模块，可以满足不同的滤波需求。
下面将介绍几种常见的滤波器。
1. 低通滤波器低通滤波器可以通过削弱高频成分，使得信号中的低频成分保留下来。
在LabVIEW中，我们可以使用“Lowpass Filter”模块来实现低通滤波。
该模块需要设置截止频率，只有低于该频率的信号成分才能通过滤波器。
2. 高通滤波器高通滤波器可以通过削弱低频成分，使得信号中的高频成分保留下来。
在LabVIEW中，我们可以使用“Highpass Filter”模块来实现高通滤波。
同样，该模块也需要设置截止频率，只有高于该频率的信号成分才能通过滤波器。
3. 带通滤波器带通滤波器可以将位于一定频率范围内的信号成分通过，而削弱其他频率范围内的信号成分。
在LabVIEW中，我们可以使用“Bandpass Filter”模块来实现带通滤波。
该模块需要设置带通范围的上限和下限，只有在该范围内的信号成分才能通过滤波器。
LabVIEW与信号处理实现信号滤波与频谱分析
LabVIEW与信号处理实现信号滤波与频谱分析信号处理是一门应用广泛的学科，它在各个领域都有着重要的应用。
其中，信号滤波与频谱分析是信号处理领域中的两个重要方面。
而作为一种强大的工程化软件平台，LabVIEW能够很好地支持信号滤波与频谱分析的实现。
本文将介绍LabVIEW在信号滤波与频谱分析方面的应用及实现方法。
一、信号滤波在LabVIEW中的实现信号滤波是一种通过改变信号的频谱特性，以实现信号去噪或调整信号频谱分布的方法。
在LabVIEW中，可以使用数字滤波器实现信号滤波。
以下是一种常见的信号滤波实现方法：1. 选择合适的滤波器类型：根据信号的特点和需求，选择适合的滤波器类型，例如低通滤波器、高通滤波器或带通滤波器等。
2. 参数设置：对所选定的滤波器进行参数设置，包括滤波器的截止频率、通带波动等。
3. 数据输入：通过LabVIEW提供的数据采集模块，将待滤波的信号输入到LabVIEW平台中。
4. 滤波器设计与实现：在LabVIEW中，可以使用FIR滤波器积分模块或IIR滤波器等工具来设计和实现滤波器。
5. 信号滤波结果显示：通过LabVIEW的绘图工具，将滤波后的信号进行可视化展示，以便进行后续的分析和处理。
二、频谱分析在LabVIEW中的实现频谱分析是一种对信号频谱进行分析和研究的方法，它可以帮助我们了解信号的频率分布情况和频域特性。
在LabVIEW中，可以使用快速傅里叶变换（FFT）来实现频谱分析。
以下是一种常见的频谱分析实现方法：1. 数据采集：通过LabVIEW提供的数据采集模块，将待分析的信号输入到LabVIEW平台中。
2. 频谱分析参数设置：设置频谱分析的参数，包括采样频率、窗函数类型、频谱分辨率等。
3. 快速傅里叶变换：利用LabVIEW中的FFT模块，对输入信号进行频谱变换，得到信号的频域信息。
4. 频谱结果显示：使用LabVIEW的绘图工具，将频谱结果进行可视化展示，以便直观地观察信号的频谱分布情况。
LabVIEW在声学测量中的应用实现声学信号的分析和处理

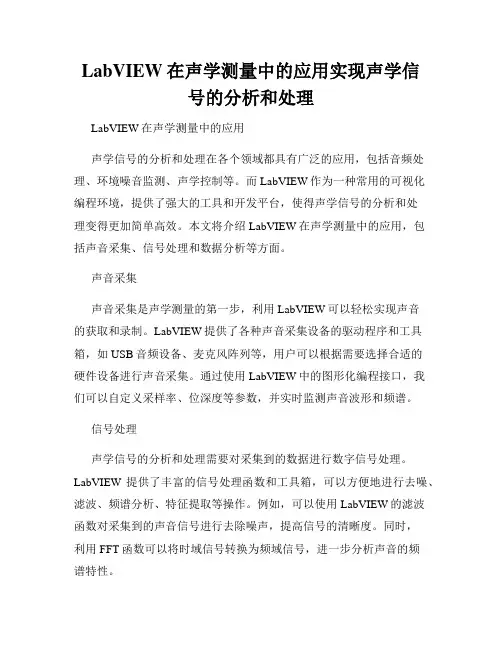

LabVIEW在声学测量中的应用实现声学信号的分析和处理LabVIEW在声学测量中的应用声学信号的分析和处理在各个领域都具有广泛的应用，包括音频处理、环境噪音监测、声学控制等。
而LabVIEW作为一种常用的可视化编程环境，提供了强大的工具和开发平台，使得声学信号的分析和处理变得更加简单高效。
本文将介绍LabVIEW在声学测量中的应用，包括声音采集、信号处理和数据分析等方面。
声音采集声音采集是声学测量的第一步，利用LabVIEW可以轻松实现声音的获取和录制。
LabVIEW提供了各种声音采集设备的驱动程序和工具箱，如USB音频设备、麦克风阵列等，用户可以根据需要选择合适的硬件设备进行声音采集。
通过使用LabVIEW中的图形化编程接口，我们可以自定义采样率、位深度等参数，并实时监测声音波形和频谱。
信号处理声学信号的分析和处理需要对采集到的数据进行数字信号处理。
LabVIEW提供了丰富的信号处理函数和工具箱，可以方便地进行去噪、滤波、频谱分析、特征提取等操作。
例如，可以使用LabVIEW的滤波函数对采集到的声音信号进行去除噪声，提高信号的清晰度。
同时，利用FFT函数可以将时域信号转换为频域信号，进一步分析声音的频谱特性。
数据分析声学测量通常需要对大量的声音数据进行处理和分析。
LabVIEW提供了强大的数据分析和可视化工具，可以将采集到的声音数据进行保存、处理和展示。
通过使用LabVIEW中的数据处理函数和图表控件，用户可以进行数据的统计分析、趋势分析、频谱分析等操作。
此外，LabVIEW还可以将结果以图表、曲线等形式呈现，使得数据分析更加直观和可靠。
实时监测与控制在某些情况下，声学测量需要实时监测和控制。
LabVIEW具备实时性能优秀的特点，可以实现实时数据采集和处理，同时还能与其他设备和系统进行实时通信。
例如，在环境噪音监测中，可以利用LabVIEW实时采集噪音数据，并根据预设条件进行报警或控制，以实现对噪音的实时监测和控制。
使用LabVIEW进行声音处理实现音频信号的处理和分析
使用LabVIEW进行声音处理实现音频信号的处理和分析音频信号的处理和分析，在现代音频技术领域中占据重要地位。
而LabVIEW作为一种流行的图形化编程工具，为开发人员提供了丰富的功能和工具，可以方便地进行声音处理。
本文将介绍如何使用LabVIEW进行声音处理，实现音频信号的处理和分析。
一、引言随着数字音频技术的迅速发展，声音处理在多个领域中发挥着重要作用。
从音频处理到语音识别，从音乐合成到噪声降低，人们对声音信号的处理需求越来越高。
LabVIEW作为一种强大而友好的声音处理工具，已经被广泛应用于音频领域。
二、LabVIEW的基本概念1. LabVIEW是一种基于图形化编程的软件开发工具，由美国国家仪器公司（National Instruments）开发。
它以数据流图的形式表示程序逻辑，使得用户可以通过拖拽和连接图标来设计程序。
2. LabVIEW具有丰富的声音处理函数库，可以方便地进行声音的录制、播放和分析等操作。
通过使用这些函数库，开发人员可以快速实现复杂的声音处理算法。
三、LabVIEW中的声音处理应用1. 声音录制和播放：LabVIEW提供了一系列函数来实现声音的录制和播放。
开发人员可以通过调用这些函数并设置相应参数，实现对声音信号的采集和回放。
2. 声音滤波：在声音处理过程中，滤波是一个常用的操作。
LabVIEW中可以通过调用滤波函数，实现常见的低通、高通、带通和带阻滤波等操作。
3. 声音频谱分析：频谱分析是声音处理中的重要技术之一。
LabVIEW提供了多种频谱分析函数，可以实现对声音信号频谱的分析和显示，方便开发人员进行音频特征提取和声音分析。
4. 声音合成：除了对声音信号的处理和分析，LabVIEW还支持声音合成功能。
通过调用相应的合成函数，开发人员可以实现音乐合成、语音合成等应用。
四、LabVIEW声音处理实例为了更好地展示LabVIEW在声音处理中的应用，下面以录制和播放声音为例，进行简单的实例演示。
基于LabVIEW的数据处理和信号分析
基于LabVIEW的数据处理和信号分析Liu Y anY ancheng Institute of Technology, Y ancheng, 224003, ChinaE-mail: yanchengliu@·【摘要】虚拟仪器技术是一种数据采集和信号分析的方法，它包括有关硬件，软件和它的函数库。
用虚拟仪器技术进行数据采集和信号分析包括数据采集，仪器控制，以及数据处理和网络服务器。
本文介绍了关于它的原则，并给出了一个采集数据和信号分析的例子。
结果表明，它在远程数据交流方面有很好的表现。
【关键词】虚拟仪器，信号处理，数据采集。
·Ⅰ.引言虚拟仪器是一种基于测试软硬件的计算机工作系统。
它的功能是由用户设计的，因为它灵活性和较低的硬件冗余，被广泛应用于测试及控制仪器领域，。
与传统仪器相比，LabVIEW 广泛应用于虚拟仪器与图形编程平台，并且是数据收集和控制领域的开发平台。
它主要应用于仪器控制，数据采集，数据分析和数据显示。
不同于传统的编程，它是一种图形化编程类程序，具有操作方便，界面友好，强大的数据分析可视化和工具控制等优点。
用户在LabVIEW 中可以创建32位编译程序，所以运行速度比以前更快。
执行文件与LabVIEW编译是独立分开的，并且可以独立于开发环境而单独运行。
虚拟仪器有以下优点：A：虚拟仪表板布局使用方便且设计灵活。
B：硬件功能由软件实现。
C：仪器的扩展功能是通过软件来更新，无需购买硬件设备。
D：大大缩短研究周期。
E：随着计算机技术的发展，设备可以连接并网络监控。
这里讨论的是该系统与计算机，数据采集卡和LabVIEW组成。
它可以分析的时间收集信号，频率范围：时域分析包括显示实时波形，测量电压，频率和期刊。
频域分析包括幅值谱，相位谱，功率谱，FFT变换和过滤器。
另外，自相关工艺和参数提取是实现信号的采集。
·II.系统的设计步骤软件是使用LabVIEW的AC6010Shared.dll。
利用LabVIEW进行声音信号处理与分析
利用LabVIEW进行声音信号处理与分析在现代科技的发展中，声音信号处理与分析在各个领域都起着重要的作用。
而LabVIEW作为一种强大而灵活的开发环境，为声音信号处理与分析提供了丰富的工具和功能。
本文将介绍如何利用LabVIEW进行声音信号处理与分析。
一、LabVIEW介绍LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由美国国家仪器公司（National Instruments）开发的集成开发环境。
它基于图形化编程语言G，通过图形化的编程界面使得开发人员可以更加直观地进行程序设计。
LabVIEW的强大之处在于其模块化的设计，可以根据不同的需求进行灵活的组合，从而满足各种复杂的应用场景。
二、声音信号处理与分析概述声音信号处理与分析是指对声音信号进行各种操作和分析，以获得具体的信息或实现特定的效果。
声音信号处理与分析在音频处理、语音识别、音频编解码等方面具有广泛的应用。
常见的声音信号处理与分析任务包括滤波、频谱分析、特征提取等。
三、LabVIEW在声音信号处理与分析中的应用1. 声音信号的采集与播放在LabVIEW中，可以利用音频输入输出设备进行声音信号的采集与播放。
通过使用LabVIEW提供的音频输入输出模块，可以轻松地实现声音信号的录制和回放功能。
同时，LabVIEW还支持多种音频格式的处理，如WAV、MP3等。
2. 声音信号的滤波处理滤波是声音信号处理中常用的操作之一。
LabVIEW提供了丰富的滤波器设计工具，包括低通滤波器、高通滤波器、带通滤波器等。
通过使用这些工具，可以对声音信号进行滤波处理，去除噪音或调整频率响应。
3. 声音信号的频谱分析频谱分析是声音信号处理与分析的重要手段之一。
LabVIEW提供了多种频谱分析工具，包括傅里叶变换、功率谱分析等。
通过使用这些工具，可以对声音信号进行频谱分析，了解声音信号的频率特性。
使用LabVIEW进行信号处理实现信号滤波和频谱分析
使用LabVIEW进行信号处理实现信号滤波和频谱分析信号处理在科学研究和工程应用中扮演着重要的角色。
信号滤波和频谱分析是信号处理的两个基本任务，而LabVIEW是一款功能强大的可视化编程环境，适合用于信号处理的实现。
本文将介绍如何使用LabVIEW进行信号滤波和频谱分析的步骤和方法。
一、信号滤波信号滤波是通过改变信号的频率特性，去除不需要的频率成分，使得信号更加清晰和准确。
LabVIEW提供了多种滤波器模块，可以方便地实现信号滤波的功能。
1. 数据获取首先，需要从外部设备或者文件中获取待处理的信号。
LabVIEW 提供了多种数据采集模块，可以选择合适的模块进行数据获取。
2. 滤波器设计在信号滤波过程中，首先需要设计滤波器。
LabVIEW中的滤波器设计模块可以根据具体需求选择滤波器类型，并进行参数设置。
根据信号的特性和应用要求，可以选择低通、高通、带通或带阻滤波器。
3. 滤波器应用设计好滤波器后，需要将其应用到待处理的信号上。
LabVIEW提供了滤波器模块，可以直接调用已设计好的滤波器进行信号滤波。
4. 数据输出滤波后的信号经过处理后，可以将结果输出到显示模块或者保存到文件中，以便后续分析或应用。
二、频谱分析频谱分析是对信号进行频域分析，得到信号的频率分布和功率谱等信息。
LabVIEW提供了丰富的频谱分析工具和函数，可以方便地进行频谱分析。
1. 数据获取首先，需要获取待分析的信号数据。
可以利用LabVIEW的数据采集模块或者导入外部文件的方式获取数据。
2. 数据预处理在进行频谱分析之前，有时需要对数据进行预处理，例如去除噪声、降低采样率等。
LabVIEW提供了多种数据处理函数和模块，可以方便地进行数据预处理。
3. 频谱分析LabVIEW中的频谱分析模块可以对信号进行快速傅里叶变换（FFT）或者其他频谱分析算法。
可以选择合适的分析模块，并进行参数设置，如分辨率、窗函数等。
4. 结果展示频谱分析完成后，可以将结果以图表、曲线等形式展示出来，使得分析结果更加直观和易于理解。
基于labview的实验
实验一利用LabVIEW控件进行结构化程序设计一、实验目标：1. 理解LabView的结构的基本概念2. 掌握LabView中特有的顺序结构和移位寄存器的基本使用方法3. 掌握LabView中公式节点的使用方法二、实验设备安装有LabVIEW的计算机。
三、实验要求和程序LabView中的结构中的For和While相当于别的语言中的各种循环语句，而顺序结构主要为了方便于进行和时间相关的编程。
本单元基本要求为循序渐进地学习和调试结构相关的内容,重点在于掌握LabView中进行循环和时间相关编程的方法。
1.使用For循环产生100个随机数。
在随机数产生的同时判定当前随机数的最大值和最小值。
有时称其为“流动的”最大值和最小值。
在前面板上显示流动最大值、最小值和当前的随机数。
循环中一定要包含Time Delay Express VI以便用户可以观看值随着For循环的运行而更新。
程序框图：前面板：2. 构建VI，每秒显示一个0到1之间的随机数。
同时，计算并显示产生的最后四个随机数的平均值。
只有产生4个数以后才显示平均值，否则显示0。
每次随机数大于0.5时，使用Beep.vi产生蜂鸣声。
【提示】虽然叙述简单，但实现不易，请注意：每秒产生一个随机数，我们可以使用用于定时的VI要计算最后四个数的平均，我们需要使用移位寄存器要注意顺序结构和移位寄存器的嵌套关系运行：当产生随机数小于4时：（平均值等于0）当产生随机数大于4：3、创建前面板有3个圆LED的VI。
运行程序时，第一个LED打开并保持打开状态。
1秒钟以后，第二个LED打开并保持打开状态；再过2秒钟，第三个LED打开并保持打开状态。
所有LED都保持打开状态3秒钟，然后程序结束。
（使用顺序结构）程序框图：前面板：实验二利用LabVIEW实现各种数学运算（数组，矩阵，代数）和字符串与逻辑运算一、实验目标：1. 理解LabView的数组和簇的基本概念2. 掌握数组的创建和使用3. 理解多态性的含义4. 掌握簇的创建和使用二、实验设备安装有LabVIEW的计算机。
LabVIEW中的信号处理与滤波技术
LabVIEW中的信号处理与滤波技术LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程环境，用于开发控制、测量和数据采集应用。
信号处理和滤波技术在LabVIEW中具有广泛的应用。
本文将介绍LabVIEW 中的信号处理和滤波技术，包括信号处理的基本原理、常用的信号处理方法以及如何在LabVIEW中实现这些技术。
第一部分：信号处理的基本原理信号处理是指对信号进行分析、变换和改善的过程。
在LabVIEW 中，信号处理可以用于多种应用，例如音频处理、图像处理和控制系统中的数据分析。
在进行信号处理之前，了解信号的特性和基本原理非常重要。
首先，信号可以是模拟信号或数字信号。
模拟信号是连续变化的信号，通常表示为电压或电流的变化。
数字信号是离散的信号，用数字进行表示。
在LabVIEW中，可以使用模拟输入和数字输入模块获取信号并进行处理。
其次，信号的频域和时域分析是信号处理的重要概念。
频域分析是指将信号从时域转换到频域，通过计算信号的频谱来了解信号的频率成分。
时域分析是指对信号进行时域上的处理和分析，例如滤波和采样。
最后，数字滤波是信号处理中常用的技术之一。
滤波是指通过去除或改变信号中某些频率成分来实现信号改善的过程。
在LabVIEW中，可以利用滤波器模块来实现数字滤波的功能，例如低通滤波、高通滤波和带通滤波。
第二部分：LabVIEW中的信号处理方法LabVIEW提供了丰富的工具和函数库，用于实现各种信号处理方法。
下面列举了几种常用的信号处理方法，并介绍了它们在LabVIEW中的实现方式。
1. 快速傅里叶变换（FFT）快速傅里叶变换是一种将时域信号转换为频域信号的方法。
在LabVIEW中，可以使用FFT函数来进行快速傅里叶变换。
通过FFT，可以分析信号的频谱，并提取出信号的频率成分。
2. 小波变换小波变换是一种时频分析方法，可以同时提供信号的时域和频域信息。
Labview的应用-数学分析和信号处理
y (3 2 x)2 x
因此利用一元函数最小值Vi函数即可找到该一维函数在[0,1.5]上的最小值。
常微分方程
解常微分方程在工程计算中经常用到，通过解常微分方程可以解决很多 几何、力学和物理学等领域的各种问题。Labview提供了多个Vi函数用于解 常微分方程。
常微分方程函数列表
常微分方程数值解举例
数字信号处理函数面板
信号处理子面板列表
信号发生
在很多情况下需要在没有硬件的情况下对系统进行仿真实验或验证系统 是否正确，在某些情况下可能还需要通过D/A变换向硬件输出波形。这时候就 需要波形发生函数来模拟产生需要的波形。 LabVIEW有两个信号发生函数面板，其中Waveform Generation用于产生 波形数据类型表示的波形信号，Signal Generation用于产生一维数组表示的 波形信号。
导致繁杂的连线，反而由于采取了图形化编程和文本编程相结合的方式，它比单 纯的文本编程语言具有更大的优势。
Labview提供的数学分析函数如下：
数学分析VI函数面板
按不同的数学功能，数学分析VI函数库被分为12个子面板分为12类：三角函数、指数函数、双曲线函数、门函 数、离散数学函数、贝塞尔函数、γ 函数、超几何分布函数、椭圆积分、 指数函数、误差函数和椭圆抛物函数。
数字信号处理
作为自动化测量领域的专业软件，数字信号处理是Labview的重要组成部分之 一。高效、灵活、强大的数字信号处理功能也是Labview的重要优势之一。它将信 号处理所要的各种功能封装为一个个的VI函数，用户利用这些现成的信号处理VI 函数可以迅速地实现所需功能，而无须再为复杂的数字信号处理算法花费精力。
Waveform Generation
使用LabVIEW进行振动分析实现振动信号的分析和故障诊断
使用LabVIEW进行振动分析实现振动信号的分析和故障诊断振动分析是工程领域中常用的一种手段，用于检测和诊断机械设备的运行状态。
通过对振动信号的收集和分析，可以有效地判断设备是否存在故障，并提供进一步的诊断和维护方案。
而LabVIEW作为一种强大的工程软件平台，为振动信号的分析和故障诊断提供了便捷的解决方案。
一、振动信号的采集振动信号的采集是振动分析的首要步骤。
通过传感器将机械设备的振动信号转换为电信号，然后通过数据采集卡将电信号输入计算机。
LabVIEW提供了丰富的数据采集工具和函数，能够支持多种传感器的接入，例如加速度传感器、压力传感器等。
通过配置采样率和采样通道数等参数，可以实现对振动信号的高精度采集和记录。
二、振动信号的预处理采集到的振动信号往往包含了大量的噪声和杂散成分，需要进行预处理以提高分析的准确性。
LabVIEW提供了丰富的信号处理函数和模块，可以对振动信号进行滤波、降噪、去趋势等预处理操作。
通过设定合适的滤波器参数和算法，可以有效地提取出振动信号的主要特征，并滤除不必要的干扰。
三、振动信号的特征提取振动信号的特征提取是振动分析的核心环节。
通过提取振动信号的时域特征和频域特征，可以判断设备是否存在异常振动，以及异常振动的类型。
LabVIEW提供了各种高级信号处理函数和工具，例如峰值检测、谱分析、自相关函数等，可以方便地实现对振动信号的特征提取。
通过分析振动信号的幅值、频率、相位等参数，可以得到设备的震动情况和频谱特征。
四、振动信号的故障诊断通过对振动信号的特征分析，可以判断设备是否存在故障，并进一步确定故障的原因和位置。
LabVIEW提供了强大的数据处理和可视化工具，可以将特征分析的结果直观地展示出来，帮助工程师快速定位故障。
同时，LabVIEW还支持与其他工程软件的数据交互和通信，例如与CAD软件进行模型匹配、与数据库进行数据存储等，提供了全面的故障诊断解决方案。
总结：使用LabVIEW进行振动分析实现振动信号的分析和故障诊断具有准确、快速和可靠的优势。
使用LabVIEW进行信号处理和滤波技术
使用LabVIEW进行信号处理和滤波技术信号处理与滤波技术在各行各业中都扮演着重要角色，其在信号处理、通信、图像处理、音频处理、生物医学和控制系统等领域中起着不可替代的作用。
而LabVIEW作为一种功能强大的开发环境，提供了方便易用的工具和库，可用于信号处理和滤波技术的研究和应用。
本文将介绍如何使用LabVIEW进行信号处理和滤波技术。
一、LabVIEW简介LabVIEW是一种用于科学和工程应用的高级编程环境，被广泛应用于各种实时数据采集、控制系统和数据处理任务。
其具有直观的可视化编程界面和丰富的库函数，可实现快速原型设计和开发。
二、信号处理基础在进行信号处理前，我们需要了解一些信号处理的基础知识。
信号可以通过时间域和频域来描述。
时间域描述了信号的幅度随时间的变化，而频域描述了信号的幅度随频率的变化。
信号处理的主要任务是提取、分析和处理信号中的有用信息。
常见的信号处理任务包括滤波、傅里叶变换、时频分析等。
三、LabVIEW中的信号处理工具LabVIEW提供了丰富的信号处理工具和函数库，可用于对信号进行滤波、频域分析和时域分析。
1. 滤波技术滤波是信号处理中常用的一种技术，用于去除信号中的噪声或者调整信号的频谱特性。
在LabVIEW中，可以通过使用滤波器函数来实现滤波操作。
LabVIEW提供了多种滤波器函数，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
用户可以根据具体需求选择适合的滤波器函数进行信号滤波。
2. 傅里叶变换傅里叶变换是信号处理中一种重要的频域分析工具，可以将信号从时间域转换到频域。
在LabVIEW中，可以使用傅里叶变换函数进行信号的频域分析。
通过傅里叶变换，可以获取到信号的频谱信息，包括信号的频率、幅度和相位等。
3. 时域分析除了频域分析，时域分析也是信号处理中的重要内容。
在LabVIEW中，可以使用时域分析函数对信号进行时域分析，包括计算信号的均值、方差、波形显示等。
通过时域分析，可以获得信号的时域特性，如信号的幅度变化、周期性等。
LabVIEW中的信号处理和频谱分析
LabVIEW中的信号处理和频谱分析信号处理是一项重要的技术，广泛应用于各个领域。
LabVIEW作为一种强大的开发工具，提供了丰富的信号处理和频谱分析功能。
本文将介绍在LabVIEW中进行信号处理和频谱分析的方法和技巧。
一、信号处理概述信号处理是指对信号进行处理、分析和修改的过程。
在实际应用中，信号处理可分为模拟信号处理和数字信号处理两种方式。
LabVIEW通过其功能强大的工具箱，提供了多种信号处理方法和算法，使得信号处理变得简单易用。
LabVIEW中的信号处理可以涉及多个领域，包括但不限于音频处理、图像处理、生物医学信号处理等。
不同领域的信号处理通常需要使用不同的方法和工具，在LabVIEW中可以直接调用相关的模块和函数来完成信号处理任务。
二、频谱分析概述频谱分析是信号处理中的一项重要技术，通过对信号进行频谱分析，可以将信号在频域上展示出来，分析信号的频率成分和幅度信息。
频谱分析在通信、音频、振动分析等领域中具有广泛的应用。
在LabVIEW中，频谱分析通常使用基于傅里叶变换的方法。
LabVIEW提供了FFT(V2)函数，可以方便地实现对信号的快速傅里叶变换，并得到其频谱信息。
用户可以根据实际需求选择适当的窗口函数和采样参数，对信号进行频谱分析。
三、LabVIEW中的信号处理工具1. Signal Processing Toolkit（SPT）Signal Processing Toolkit是LabVIEW中的一个常用工具箱，提供了丰富的信号处理函数和算法。
通过SPT，用户可以使用滤波器、波形生成器、时频分析等功能来处理信号。
2. Sound and Vibration Toolkit（SVT）Sound and Vibration Toolkit是专门针对音频和振动信号处理的LabVIEW工具箱。
它提供了许多用于声音和振动信号处理的函数和工具，包括FFT、滤波器、频谱分析等。
3. NI-DAQmxNI-DAQmx是LabVIEW中用于数据采集和控制的模块。
使用LabVIEW进行峰值检测和信号分析
使用LabVIEW进行峰值检测和信号分析LabVIEW是一种基于图形化编程的工程开发环境，可用于各种测量、控制和测试应用。
在信号处理方面，LabVIEW提供了一系列强大的工具和函数，可以进行峰值检测和信号分析。
本文将介绍如何使用LabVIEW进行峰值检测和信号分析的相关步骤和方法。
1. 准备工作在开始之前，需要准备以下工作：- 安装LabVIEW软件，并确保已正确配置设备驱动程序。
- 连接信号源到计算机，例如通过数据采集卡或传感器。
- 打开LabVIEW软件，创建一个新的VI（虚拟仪器）。
2. 峰值检测峰值通常指信号中的最大值或最小值，对于许多应用来说，峰值检测是一项重要的任务。
在LabVIEW中，可以使用"Find Peak"或"Peak Detector"函数进行峰值检测。
2.1 "Find Peak"函数"Find Peak"函数是LabVIEW中常用的峰值检测函数之一。
它可以找到信号中的峰值，并返回峰值的索引和值。
以下是使用"Find Peak"函数进行峰值检测的步骤：- 在VI中拖动一个"Find Peak"函数图标。
- 将信号输入连接到"Find Peak"函数的输入端。
2.2 "Peak Detector"函数"Peak Detector"函数是另一个LabVIEW中的峰值检测函数。
与"Find Peak"函数类似，它也可以找到信号中的峰值，并返回峰值的索引和值。
以下是使用"Peak Detector"函数进行峰值检测的步骤：- 在VI中拖动一个"Peak Detector"函数图标。
- 将信号输入连接到"Peak Detector"函数的输入端。
利用LabVIEW进行信号处理和滤波
利用LabVIEW进行信号处理和滤波LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种专业的可视化编程环境，用于控制和测量、信号处理和滤波等应用。
利用LabVIEW进行信号处理和滤波能够方便而高效地实现数据的分析和处理，本文将介绍LabVIEW在信号处理和滤波方面的应用。
一、信号处理基础信号处理是指对信号进行采集、传输、存储和分析的过程。
在LabVIEW中，将信号处理分为采集信号、处理信号和显示信号三个阶段。
1. 采集信号LabVIEW支持各种数据采集设备，如传感器、仪器和其他硬件设备。
通过这些设备，可以获取待处理的信号。
在LabVIEW图形编程界面中，可以选择合适的采集设备，并进行参数设置，以便接收信号。
2. 处理信号LabVIEW提供了丰富的信号处理函数和工具，可以对采集到的信号进行各种处理操作。
例如，滤波、滑动平均、傅里叶变换等。
通过这些函数和工具，可以实现信号的去噪、频谱分析、波形显示等操作。
3. 显示信号处理后的信号可以通过LabVIEW的图形显示功能进行显示。
LabVIEW提供了多种显示控件，如波形图、频谱图、图表等，可以直观地展示信号的变化。
二、信号处理与滤波信号处理的一个重要应用就是滤波。
滤波可以去除信号中的噪声，提取感兴趣的频率成分。
在LabVIEW中，有多种滤波方法可以选择。
1. FIR滤波器FIR（Finite Impulse Response）滤波器是一种常用的数字滤波器，具有线性相位特性和无回声响应特点。
LabVIEW提供了多种FIR滤波器设计工具，如窗函数法、频率抽样法等。
可以根据实际需求选择合适的滤波器类型和参数。
2. IIR滤波器IIR（Infinite Impulse Response）滤波器是另一种常用的数字滤波器，具有非线性相位特性和无限均衡特点。
LabVIEW中也提供了多种IIR滤波器设计工具，如巴特沃斯滤波器、切比雪夫滤波器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一LabVIEW中的信号分析与处理
一、实验目的：
1、熟悉各类频谱分析VI的操作方法；
2、熟悉数字滤波器的使用方法；
3、熟悉谐波失真分析VI的使用方法。
二、实验原理：
1、信号的频谱分析是指用独立的频率分量来表示信号；将时域信号变换到频域，以显示在时域无法观察到的信号特征，主要是信号的频率成分以及各频率成分幅值和相位的大小，LabVIEW中的信号都是数字信号，对其进行频谱分析主要使用快速傅立叶变换(FFT)算法：
·“FFT Spectrum(Mag-Phase).vi”主要用于分析波形信号的幅频特性和相频特性，其输出为单边幅频图和相频图。
·“FFT.vi”以一维数组的形式返回时间信号的快速傅里叶运算结果，其输出为双边频谱图，在使用时注意设置FFT Size为2的幂。
·“Amplitude and Phase Spectrum .vi”也输出单边频谱，主要用于对一维数组进行频谱分析，需要注意的是，需要设置其dt（输入信号的采样周期）端口的数据。
2、数字滤波器的作用是对信号进行滤波，只允许特定频率成份的信号通过。
滤波器的主要类型分为低通、高通、带通、带阻等，在使用LabVIEW中的数字滤波器时，需要正确设置滤波器的截止频率（注意区分模拟频率和数字频率）和阶数。
3、“Harmonic Distortion Analyzer .vi”用于分析输入的波形数据的谐波失真度（THD），该vi还可分析出被测波形的基波频率和各阶次谐波的电平值。
三、实验内容：
(1) 时域信号的频谱分析
设计一个VI，使用4个Sine Waveform.vi（正弦波形）生成频率分别为10Hz、30Hz、50Hz、100Hz，幅值分别为1V、2V、3V、4V的4个正弦信号（采样频率都设置为1kHz，采样点数都设置为1000点），将这4个正弦信号相加并观察其时域波形，然后使用FFT Spectrum(Mag-Phase).vi对这4个正弦信号相加得出的信号进行FFT频谱分析，观察其幅频和相频图，并截图保存。
(2) 数字滤波器VI的使用
对步骤(1)中由4个正弦波形相加得出的时域波形，再叠加上一个幅值为5V的白噪声波形（采
样频率都设置为1kHz，采样点数都设置为1000点），使用FFT Spectrum(Mag-Phase).vi观察其频谱，然后使用一个巴特沃斯带通滤波器滤除其中的10Hz、30Hz和100Hz的频率成份，观察滤波之后的时域波形，并分析其频谱，截图保存。
(3) 谐波失真分析
假设波形x(t)为使用1个Sine Waveform.vi（正弦波形）生成的频率为10Hz，幅值为1V 的正弦
波形，使用Harmonic Distortion Analyzer .vi 对波形y(t)=x(t)+0.1x2(t) +0.2x3(t)进行谐波失真分析，观察基波频率、谐波失真度THD和各阶次谐波电平（最高3次谐波），截图保存。
四、实验报告
①在实验步骤（2）-②中，能否使用带通滤波器完全滤除白噪声信号？请简述原因；
答：不能，因为白噪声的频谱是无限宽的，接近50Hz的部分不能被带通滤波器滤除，因此采
用该方法无法完全滤除噪声。
②滤波器的阶数对滤波效果有何影响？该如何设置滤波器的阶数？
答：阶数越高，则其滚降的速度就越快；但也不是越高越好，阶数太高也会导致波形失真。
可以通过观察波形图来调节阶数，这样可以取得最适阶数。
实验总结：
通过本次实验，我熟悉了各类频谱分析VI的操作方法、数字滤波器的使用方法以及谐波失真分析VI的使用方法，虽然在编辑程序的过程中因为对软件还不够熟悉遇到了一些困难，但通过交流学习得以克服相互进步。
