射线检测设备和器材
X光管的内部结构
• 对流冷却是把由铜制作的阳极的延长部分
浸没在自然循环或强迫循环的冷却油或其 它冷却绝缘介质中，不断把阳极所产生的 热量带走，达到阳极冷却的目的。这种方 法通常应用在X射线强度不太高、X光管处 于间断工作的X光机中。
X光管的内部结构
• 强迫液体循环冷却是采用泵使油或其它冷
却绝缘介质在阳极附近流动，从而把阳极 所产生的热量带走夕达到阳极冷却的目的。 在一般所使用的X光机中常用油来冷却， 单极X光管的阳极冷却可采用水，因为这 种X光管的阳极直接接地，所以并不存在 绝缘的矛盾，而水的冷却效果却比油要好 得多。
X光管的内部结构
• 2．阳极冷却 • X光管的阳极在产生X射线的同时产生大量的
热量，所以必须对阳极进行冷却。目前国内 外生产的X光机对阴极冷却的方法主要有自 散热冷却、对流冷却、强迫液体循环冷却。
• 自散热冷却是采用加大反阴极的体积使阳极
所产生的热量由它自己向周围空间散热，从 而达到阳极冷却的目的。这种方法通常在回 旋电子加速器中应用。
第二章 射线检测的设备和器材
• 2.1 X射线机 • 是产生X射线用于X射线无损检测的仪器。 • 2.1.1X射线机的分类 • 1.按结构可分为携带式和移动式X射线机. • 携带式X射线机是一种体积小重量轻便于携
带,适用于高空、野外作业。采用结构简单 的半波自整流线路
携带式X射线机简图
控
电源
制 柜
• ③用耐高温的玻璃制成，与玻璃接触的金
属必需和玻璃有一样的膨胀系数。
X光管的内部结构
• 一、X光管 • X光管通常是在密封的玻璃外壳内装入正电
极（阳极）和负电极（阴极）组成， 阳极 包括金属靶，阴极包括灯丝。当灯丝中有 电流通过使灯丝白炽时，即能发射电子。 若用高压变压器在X光管两端加以电压，电 子即由阴极射向阳极，（射向阳极的电子 流被圆形的聚光罩集成一束）（图）。
射线检测设备及器材
时间（小时）
寿命T
E0
80%E0
辐射剂量率
延长X射线管使用寿命的有效措施： （1）、送高压前灯丝预热活化 （2）、尽量避免长时间满负荷使用，最高管电压控制在90％以内 （3）、使用中保证阳极及时冷却，如采用1：1工作方式等 （4）、严格按照说明书进行训机
三、X射线机的电器原理
射 线 发 生 器
操作箱
~220v
接地
电缆线
X射线
变频充气X射线探伤机结构原理图
XXH-1005
射线发生器外形尺寸
有效辐射角度 最大穿透能力（钢）
型号
比利时ICM 公司SITE-X系列 定向X射线机
Φ305×716mm, 19.5kg
52mm
D2504
Φ 346×831mm, 31kg
63mm
D3006
Φ 400×930mm, 46kg
82mm
4、X射线管的技术性能 （1）阴极特性： 定义：灯丝温度与管电流（饱和电流密度）的关系 特点：管电流随灯丝温度升高（发射电子的数量增多）而增大。
灯丝温度
管电流
阴极特性曲线
（2）阳极特性： 定义：管电压与管电流的关系 特点：由于X射线管工作在饱和区，因此要改变管电流只有改变灯丝的加热电流（即灯丝温度或灯丝两端的电压） 结论：X射线管的管电压和管电流可以独立进行调节
3、使用之前一定要按照说明书进行训机 4、设备上配置的保险管损坏，一定要按照同规格更换，切勿用金属丝替代；若频繁烧保险，应立即停止使用，切忌再开高压，以免故障扩大化。 5、设备出现故障，应交专业部门维修。 6、定期进行校验。
实验射线检测的原理及过程

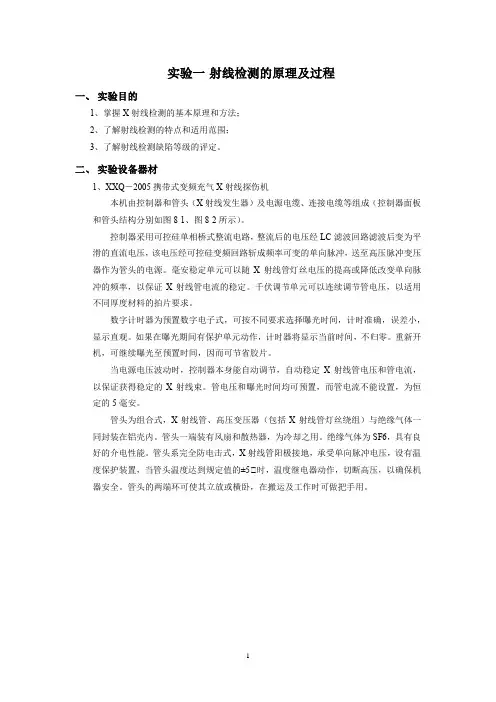

实验一射线检测的原理及过程一、实验目的1、掌握X射线检测的基本原理和方法；2、了解射线检测的特点和适用范围；3、了解射线检测缺陷等级的评定。
二、实验设备器材1、XXQ－2005携带式变频充气X射线探伤机本机由控制器和管头（X射线发生器）及电源电缆、连接电缆等组成（控制器面板和管头结构分别如图8-1、图8-2所示）。
控制器采用可控硅单相桥式整流电路，整流后的电压经LC滤波回路滤波后变为平滑的直流电压，该电压经可控硅变频回路斩成频率可变的单向脉冲，送至高压脉冲变压器作为管头的电源。
毫安稳定单元可以随X射线管灯丝电压的提高或降低改变单向脉冲的频率，以保证X射线管电流的稳定。
千伏调节单元可以连续调节管电压，以适用不同厚度材料的拍片要求。
数字计时器为预置数字电子式，可按不同要求选择曝光时间，计时准确，误差小，显示直观。
如果在曝光期间有保护单元动作，计时器将显示当前时间，不归零。
重新开机，可继续曝光至预置时间，因而可节省胶片。
当电源电压波动时，控制器本身能自动调节，自动稳定X射线管电压和管电流，以保证获得稳定的X射线束。
管电压和曝光时间均可预置，而管电流不能设置，为恒定的5毫安。
管头为组合式，X射线管、高压变压器（包括X射线管灯丝绕组）与绝缘气体一同封装在铝壳内。
管头一端装有风扇和散热器，为冷却之用。
绝缘气体为SF6，具有良好的介电性能。
管头系完全防电击式，X射线管阳极接地，承受单向脉冲电压，设有温度保护装置，当管头温度达到规定值的±5℃时，温度继电器动作，切断高压，以确保机器安全。
管头的两端环可使其立放或横卧，在搬运及工作时可做把手用。
图8-1 控制器主面板及侧面板1.电源指示灯2.延时指示灯3.高压指示灯4.电流指示灯5.保险丝6.曝光计时器7.曝光时间设定拨码盘8.电源接头9.接地线接头10.控制线连接电缆接头11.电源开关12.高压关按钮13.曝光电压调节旋钮14.高压开按钮图8-2 管头结构示意图X射线管结构示意图1、把手2、风扇3、阳极体4、主体套1、玻璃管壳2、聚焦杯3、阴极灯丝5、X射线6、遮蔽铝7、阴极射线4、阳极罩5、窗口6、阳极靶8、高压变压器9、阴极体10、铝壳7、阳极体11、气压表12、控制线连接电缆接头2、其它辅助器材及耗材黑度计、射线胶片、金属箔增感屏、线型像质计、暗盒、铅字、屏蔽铅板、中心指示器、卷尺、钢印、观片灯℃ 黑度计用于检查射线底片的黑度，要求在国家标准规定的范围内。
射线检测设备及器材
射线检测设备及器材引言射线检测是一种常用的非破坏性检测方法，主要用于发现材料或构件内部的缺陷情况。
射线检测设备及器材是射线检测过程中必不可少的工具，本文将对常用的射线检测设备及器材进行介绍。
一、射线源射线源是射线检测的起点。
常见的射线源有放射性同位素源和射线发生器两种类型。
1.放射性同位素源放射性同位素源常用于辐射检测。
例如，铯-137和钴-60等放射性同位素可用于金属中缺陷的检测。
它们具有稳定的半衰期和适当的能量，能够提供足够的射线能量来穿透被测物体。
2.射线发生器射线发生器是一种通过电子束轰击防护金属靶材来产生射线的装置。
常见的射线发生器有线性加速器和X射线管。
线性加速器能够通过改变加速电子的能量来改变射线的能量，适用于不同材料的检测。
X射线管则通过在真空中加速和制动电子来产生X射线。
二、探测器探测器是射线检测设备的核心部件，用于测量和记录射线与被检测物体之间的相互作用。
常见的探测器有闪烁计数器、闪烁屏和平板探测器等。
1.闪烁计数器闪烁计数器是一种能够将射线能量转化为光能量，并通过光电倍增管放大后进行计数的探测器。
它具有高灵敏度和较好的能量分辨率，适用于高能量射线的检测。
2.闪烁屏闪烁屏是一种能够将射线能量转化为可见光或紫外光的材料。
当射线入射到闪烁屏上时，闪烁屏会产生闪光，通过光电倍增管放大后进行检测和计数。
3.平板探测器平板探测器是一种具有平面形状的探测器，能够通过测量入射射线的吸收程度来获取被测物体的信息。
它具有较大的探测面积和较好的空间分辨率，适用于射线检测中的成像研究。
三、辐射防护器材辐射防护器材主要用于保护射线工作者和周围环境，使射线剂量保持在安全范围内。
常见的辐射防护器材有铅衣、铅玻璃和铅胶等。
1.铅衣铅衣是一种常用的辐射防护器材，由铅重复层叠而成。
它能够有效吸收射线，减少射线剂量。
铅衣可用于射线工作者的个人防护。
2.铅玻璃铅玻璃是一种透明的玻璃材料，其中含有适量的铅。
它能够通过减少射线透射量来防护射线的辐射。
