大坝工程截流及围堰施工方案

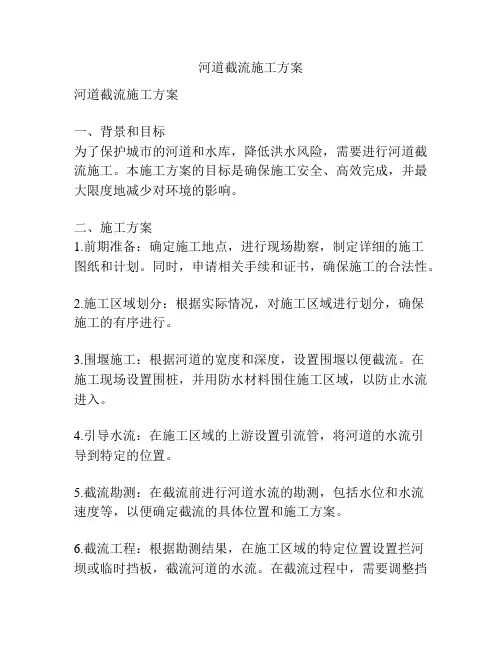

河道截流施工方案
河道截流施工方案河道截流施工方案一、背景和目标为了保护城市的河道和水库，降低洪水风险，需要进行河道截流施工。
本施工方案的目标是确保施工安全、高效完成，并最大限度地减少对环境的影响。
二、施工方案1.前期准备：确定施工地点，进行现场勘察，制定详细的施工图纸和计划。
同时，申请相关手续和证书，确保施工的合法性。
2.施工区域划分：根据实际情况，对施工区域进行划分，确保施工的有序进行。
3.围堰施工：根据河道的宽度和深度，设置围堰以便截流。
在施工现场设置围桩，并用防水材料围住施工区域，以防止水流进入。
4.引导水流：在施工区域的上游设置引流管，将河道的水流引导到特定的位置。
5.截流勘测：在截流前进行河道水流的勘测，包括水位和水流速度等，以便确定截流的具体位置和施工方案。
6.截流工程：根据勘测结果，在施工区域的特定位置设置拦河坝或临时挡板，截流河道的水流。
在截流过程中，需要调整挡板的高度和角度，确保截流效果的稳定。
7.截流后施工：在截流后，进行需要的施工工作，如修复河道的底部，安装涵洞等。
8.施工结束：在施工完成后，进行施工现场的清理工作，及时移除围桩和防水材料。
三、安全措施1.施工人员需佩戴专业的安全装备，包括安全帽、防护眼镜、防护鞋等。
2.施工现场需设置明显的警示标志，提醒周边人员注意安全。
3.严格遵守施工规范和操作规程，确保施工的安全性。
4.定期检查围堰和围桩的完整性，确保截流效果的稳定。
四、环境保护措施1.施工期间，限制噪声和粉尘的产生，采取隔音措施和喷水降尘等措施。
2.施工现场定期清理，避免垃圾和废弃物的散落。
3.施工完成后，及时清理施工现场，确保环境的整洁。
五、风险评估1.通过勘测和预测，评估施工过程中可能出现的风险，并采取相应的防范和应对措施。
2.建立应急预案，对施工中可能出现的紧急情况进行预先准备，确保施工人员和周边环境的安全。
六、总结本方案的目标是通过合理的施工方案和安全措施，保护河道和水库，降低洪水风险。
毛滩河水电站大坝截流施工方案

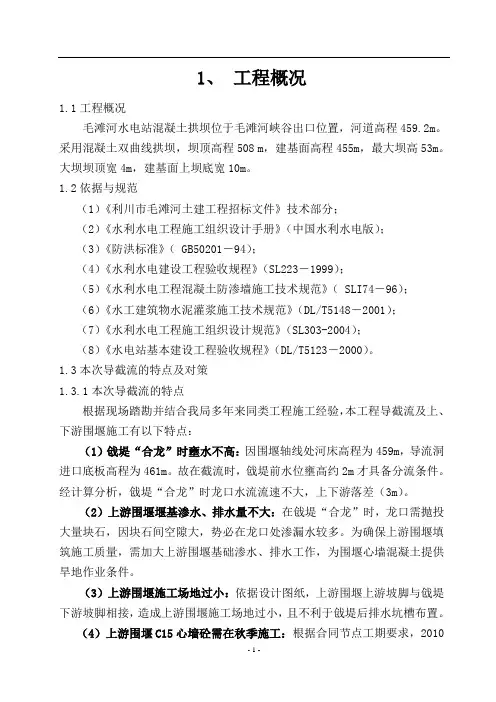

1、工程概况1.1工程概况毛滩河水电站混凝土拱坝位于毛滩河峡谷出口位置，河道高程459.2m。
采用混凝土双曲线拱坝，坝顶高程508 m，建基面高程455m，最大坝高53m。
大坝坝顶宽4m，建基面上坝底宽10m。
1.2依据与规范（1）《利川市毛滩河土建工程招标文件》技术部分；（2）《水利水电工程施工组织设计手册》（中国水利水电版）；（3）《防洪标准》（GB50201―94）；（4）《水利水电建设工程验收规程》（SL223―1999）；（5）《水利水电工程混凝土防渗墙施工技术规范》（SLI74―96）；（6）《水工建筑物水泥灌浆施工技术规范》（DL/T5148―2001）；（7）《水利水电工程施工组织设计规范》（SL303-2004）；（8）《水电站基本建设工程验收规程》（DL/T5123―2000）。
1.3本次导截流的特点及对策1.3.1本次导截流的特点根据现场踏勘并结合我局多年来同类工程施工经验，本工程导截流及上、下游围堰施工有以下特点：（1）戗堤“合龙”时壅水不高：因围堰轴线处河床高程为459m，导流洞进口底板高程为461m。
故在截流时，戗堤前水位壅高约2m才具备分流条件。
经计算分析，戗堤“合龙”时龙口水流流速不大，上下游落差（3m）。
（2）上游围堰堰基渗水、排水量不大：在戗堤“合龙”时，龙口需抛投大量块石，因块石间空隙大，势必在龙口处渗漏水较多。
为确保上游围堰填筑施工质量，需加大上游围堰基础渗水、排水工作，为围堰心墙混凝土提供旱地作业条件。
（3）上游围堰施工场地过小：依据设计图纸，上游围堰上游坡脚与戗堤下游坡脚相接，造成上游围堰施工场地过小，且不利于戗堤后排水坑槽布置。
（4）上游围堰C15心墙砼需在秋季施工：根据合同节点工期要求，2010年8月份实现截流施工后，需要完成戗堤压实、闭气、基坑抽排水、上游围堰基础开挖、上游围堰463m高程以下的混凝土心墙等施工作业，最快也需20天，即到2010年8月底完成上述工作。
围堰截流清理施工方案
围堰截流清理施工方案一、引言围堰截流清理是在水利工程施工中常见的一项工作，其目的是为了将水流引导到特定的位置，从而方便进行下游河道或设备清理、维护和修复工作。
本文档将介绍围堰截流清理的施工方案，包括方案目的、施工前准备工作、施工步骤等内容。
二、方案目的围堰截流清理的主要目的是为了保障施工安全，并且能够有效地将水流引导到指定区域，以便进行后续的清理工作。
具体目的如下：1.将水流转移至指定区域，保证施工区域的干燥；2.提供施工区域的安全工作环境；3.方便进行设备清理和维修工作；4.减小对下游水环境的影响。
三、施工前准备工作在进行围堰截流清理施工前，需要做好以下准备工作：1.完善方案设计：制定详细的围堰截流清理方案，包括围堰的位置、尺寸以及水流引导方向等内容；2.资源准备：准备所需的施工材料和工具，如围堰材料、钢筋、水泵等；3.安全措施：对施工区域进行安全评估，制定相应的安全措施，如设置安全警示标志、围网等；4.人员培训：对参与施工的人员进行培训，确保他们理解并掌握相关的安全操作规程；5.现场准备：清理施工区域，确保施工区域没有障碍物，为围堰的搭设做好准备。
四、施工步骤1.搭设围堰：按照方案设计的要求，搭设围堰。
根据实际情况选择适当的围堰材料，如土石堰、混凝土堰等。
搭设围堰时应保证围堰的稳固性和密封性，以确保水流不会泄漏或冲垮围堰。
2.水流引导：在围堰搭设好后，使用水泵等设备将水流引导至规定的区域。
水流引导的目的是将水从施工区域转移，为后续清理工作提供充足的施工空间。
3.清理工作：在围堰截流清理后，可以开始进行清理工作。
根据实际需要，采取适当的清理方法，如清除淤泥、疏通水道等。
4.撤除围堰：完成清理工作后，可以撤除围堰。
撤除围堰时要注意安全，确保撤除过程中不会对施工区域和周边环境造成影响。
五、安全措施在围堰截流清理施工过程中，应加强安全管理，采取相应的安全措施，包括但不限于以下：1.设置安全警示标志：在施工现场的入口处和周围显著位置设置安全警示标志，提醒人员注意安全。
乌溪水库导截流及大坝上下游围堰施工
浅谈乌溪水库导截流及大坝上下游围堰施工【摘要】导截流工程在水利设施建设中有着相当重要的作用，是枢纽工程施工组织设计的中心环节。
本工程项目包括：河道截流及大坝上下游围堰施工；基坑经常性抽排水；导流隧洞和上下游围堰运行及维护；施工期导流及安全度汛；导流隧洞下闸及蓄水控制；引水系统进水口安全度汛。
【关键词】坝体河道截流围堰施工1、工程基本概况乌溪水库是一座以供水、防洪、灌溉、发电为一体的综合性中型水库。
本工程位于莆田市涵江区境内、萩芦溪流域上游二级支流乌溪上，坝址以上流域面积48.4km2，多年平均径流量4510万m3。
工程由拦河坝、引供水系统、发电厂房及升压站组成。
坝型为浆砌石拱坝，最大坝高84.30m，正常蓄水位240.0m，水库总库容2005万m3，为多年调节水库。
多年平均供水量4270万m3，电站装机2×2000kw，设计年发电量929万kwh。
本工程项目包括：河道截流及大坝上下游围堰施工；基坑经常性抽排水；导流隧洞和上下游围堰运行及维护；施工期导流及安全度汛；导流隧洞下闸及蓄水控制；引水系统进水口安全度汛。
2、导流方式及标准本工程坝址河床较窄，河谷呈“v”型，且两岸山体陡峭，分期导流不利于导流建筑物布置和大坝基础开挖及坝体砌筑，由于河谷底部狭窄无法布置底孔，因此利用两岸陡峭山体布置导流洞，选定河床一次断流隧洞导流方式较为合适。
根据坝址两岸地形地质条件，将导流洞布置在左岸更有利于导流洞泄流。
乌溪水库工程为ⅲ等工程，工程规模属中型，水工建筑物中拦河坝、引水系统、厂房及供水系统等主要建筑物级别为3级，次要建筑物为4级，导流洞等临时性建筑物为5级。
根据《水利水电工程施工组织设计规范》（sdj338-89）的规定，导流建筑物的洪水标准为：砼建筑物为5～3年一遇；土石建筑物的洪水标准为：10～5年一遇。
采用枯水期导流，汛期允许基坑过水。
围堰采用浆砌石结构，洪水标准采用枯水期5年一遇，相应的设计流量为q=19.6m3/s。
水利工程施工截流方案

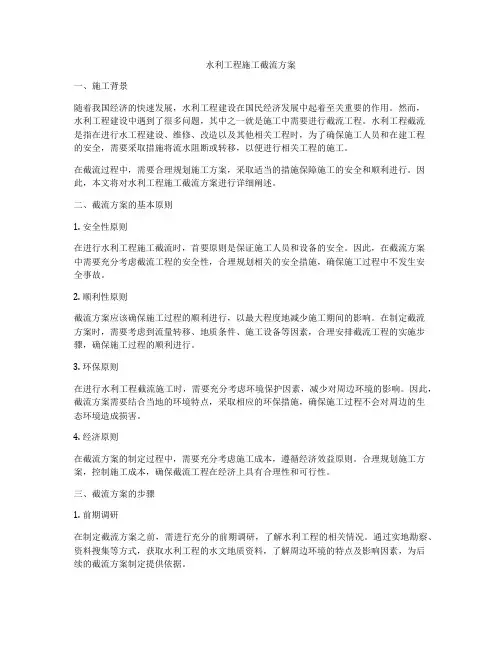

水利工程施工截流方案一、施工背景随着我国经济的快速发展，水利工程建设在国民经济发展中起着至关重要的作用。
然而，水利工程建设中遇到了很多问题，其中之一就是施工中需要进行截流工程。
水利工程截流是指在进行水工程建设、维修、改造以及其他相关工程时，为了确保施工人员和在建工程的安全，需要采取措施将流水阻断或转移，以便进行相关工程的施工。
在截流过程中，需要合理规划施工方案，采取适当的措施保障施工的安全和顺利进行。
因此，本文将对水利工程施工截流方案进行详细阐述。
二、截流方案的基本原则1. 安全性原则在进行水利工程施工截流时，首要原则是保证施工人员和设备的安全。
因此，在截流方案中需要充分考虑截流工程的安全性，合理规划相关的安全措施，确保施工过程中不发生安全事故。
2. 顺利性原则截流方案应该确保施工过程的顺利进行，以最大程度地减少施工期间的影响。
在制定截流方案时，需要考虑到流量转移、地质条件、施工设备等因素，合理安排截流工程的实施步骤，确保施工过程的顺利进行。
3. 环保原则在进行水利工程截流施工时，需要充分考虑环境保护因素，减少对周边环境的影响。
因此，截流方案需要结合当地的环境特点，采取相应的环保措施，确保施工过程不会对周边的生态环境造成损害。
4. 经济原则在截流方案的制定过程中，需要充分考虑施工成本，遵循经济效益原则。
合理规划施工方案，控制施工成本，确保截流工程在经济上具有合理性和可行性。
三、截流方案的步骤1. 前期调研在制定截流方案之前，需进行充分的前期调研，了解水利工程的相关情况。
通过实地勘察、资料搜集等方式，获取水利工程的水文地质资料，了解周边环境的特点及影响因素，为后续的截流方案制定提供依据。
2. 制定截流方案根据前期调研的结果，制定截流方案。
截流方案应包括详细的施工计划、方案设计、施工工艺、安全措施、环保措施、质量检测等内容。
需要对截流工程的施工过程进行科学的规划和设计，确保施工进展顺利。
3. 安全管理在截流工程的施工中，安全管理是至关重要的部分。
围堰截流施工方案

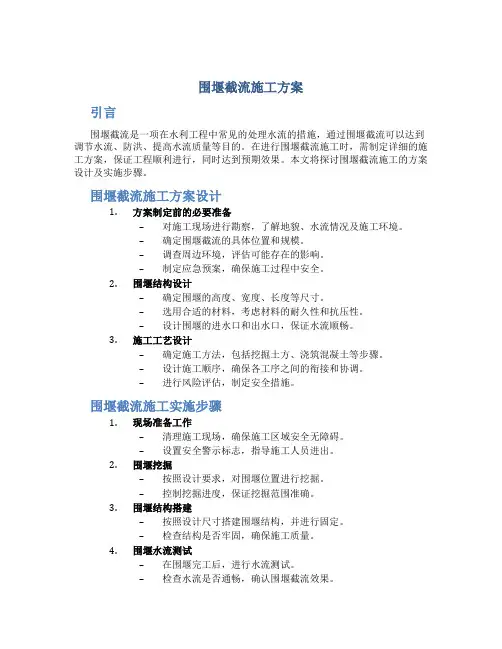

围堰截流施工方案引言围堰截流是一项在水利工程中常见的处理水流的措施，通过围堰截流可以达到调节水流、防洪、提高水流质量等目的。
在进行围堰截流施工时，需制定详细的施工方案，保证工程顺利进行，同时达到预期效果。
本文将探讨围堰截流施工的方案设计及实施步骤。
围堰截流施工方案设计1.方案制定前的必要准备–对施工现场进行勘察，了解地貌、水流情况及施工环境。
–确定围堰截流的具体位置和规模。
–调查周边环境，评估可能存在的影响。
–制定应急预案，确保施工过程中安全。
2.围堰结构设计–确定围堰的高度、宽度、长度等尺寸。
–选用合适的材料，考虑材料的耐久性和抗压性。
–设计围堰的进水口和出水口，保证水流顺畅。
3.施工工艺设计–确定施工方法，包括挖掘土方、浇筑混凝土等步骤。
–设计施工顺序，确保各工序之间的衔接和协调。
–进行风险评估，制定安全措施。
围堰截流施工实施步骤1.现场准备工作–清理施工现场，确保施工区域安全无障碍。
–设置安全警示标志，指导施工人员进出。
2.围堰挖掘–按照设计要求，对围堰位置进行挖掘。
–控制挖掘进度，保证挖掘范围准确。
3.围堰结构搭建–按照设计尺寸搭建围堰结构，并进行固定。
–检查结构是否牢固，确保施工质量。
4.围堰水流测试–在围堰完工后，进行水流测试。
–检查水流是否通畅，确认围堰截流效果。
结束语通过本文的探讨，围堰截流的施工方案设计和实施步骤得以清晰规划，为围堰截流工程的顺利进行提供了指导。
在实际施工中，需要根据具体情况进行调整和改进，确保工程取得良好效果。
愿围堰截流施工顺利完成，为水利工程的发展贡献力量。
水库大坝工程度汛截流方案
潼南区铜车坝水库枢纽工程及道桥复建工程大坝及借水坝截流方案2022年汛期即将结束，潼南铜车坝水库枢纽工程导截流建筑物完成情况如下：1.大坝枢纽区导流取水建筑物：进口明渠完成约75%，取水塔塔身完成2m高度范围内钢筋绑扎及模板安装，管道包封完成约90%；镇墩受管道安装未完成限制尚未浇筑；消能闸阀室完成约85%，剩余约1.8m高未完成；出口尾渠即将回填完成。
上游子围堰岸坡部位填筑基本完成；下游围堰图纸已到位，尚未进行填筑施工。
2.借水坝枢纽区导流支管开挖、预制水泥管安装及土石方回填已完成；导流明渠开挖及衬砌完成约80%；上下游围堰及支管围堰设计图已到位。
导截流未完项目施工进度计划1.大坝枢纽区：1.1.取水管进口明渠：9.28--9.301.2.取水塔塔身（EL246-EL248）：9.16-9.171.3.取水塔塔身（EL248-EL249.0）：9.18-9.221.4.取水塔塔身（EL249.0-EL250.0）：9.23-9.261.5.管道包封（0+150-0+171）：9.16-9.191.6.消能闸阀室（EL244.0-EL245.0）：9.16-9.181.7.消能闸阀室（EL245.0-EL246.0）：9.19-9.251.8.镇墩（第一层）：9.17-9.181.9.镇墩（第二层）：9.19-9.231.10.镇墩（第三层）：9.24-9.271.11.尾渠：9.19-9.291.12.上游子围堰：10.1-10.21.13.下游子围堰：10.1-10.32.借水坝枢纽区：2.1.导流明渠:9.16-9.282.2.上游围堰:9.30-10.22.3.下游围堰:10.1-10.42.4.下游围堰:10.3-10.5存在的问题1.上游围堰以下需征地拆迁以及植被清理部分宜在截流前完成。
2.大坝取水管消能闸阀室出口尾渠无详图（调整后）；左侧护坡底高程及坡脚做法无详图；尾渠末端河床是否需要采取块石换填等措施不明确。
导流截流及围堰工程
导流截流及围堰工程摘要：本文首先对水利水电工程施工过程中的施工导流及围堰技术进行了简要概述，并以某水利水电工程为例，对施工导流及围堰技术的实际应用流程进行了详细分析，希望对我国水利水电工程领域的发展起到促进作用。
关键词：水利水电工程；施工导流；围堰技术；应用一、水利水电工程中施工导流及围堰技术概述(一)不过水围堰施工水围堰技术是水利水电建设中应用最为广泛的技术。
在水围堰施工过程中，可以充分利用航道周边或外运的土石资源。
但水围堰施工技术与土石坝施工技术相似，主要是通过土石堆积。
由于水围堰施工的原材料可以就地取得，大大节约了成本，而且其施工设备和工艺极其简单，可以有效降低设备的利用率。
但另一方面，水围堰的施工采用了施工工艺。
施工主要材料为混凝土，整个工程泥沙量极大。
因此，项目一般不允许任何水流通过堤顶，这种施工工艺不适合在防洪期设置围堰。
(二)混凝土围堰科学技术的进步和发展，也为现代人选择围堰主体结构的施工材料，提供了新的选择和方向。
在新时期，混凝土主体结构材料已经发展成为一种重要的建筑材料，而这种材料通过混凝土与钢材的联合使用得到综合利用，可以有效地提高整个围堰施工的质量。
(三)钢板桩格型围堰钢管弧形网架与钢板弧形桩相结合的综合围堰工程，采用钢管主网架与弧形断面相结合的方式施工。
通过实木门窗的锁紧和入口的连接，内外墙填充各种透水性、硬化性好的材料，如透水砂砾石、岩渣等，钢管弧形网架与钢板弧形桩相结合的综合围堰工程，采用钢管主网架与弧形断面相结合的方式施工。
钢板桩格模板施工：开挖模板安装定位施工→开挖模板开孔，铺设剩余模板桩柱→开挖模板安装就位→剩余钢板模板桩开挖安装→剩余模板和其他支架的开挖和拆除→开挖和填充剩余材料和出渣，直到模板达到所需的模板高度。
如果围护隧洞基坑的建筑面积过大，将直接增加隧道排水处理装置和排水设备的总容量。
如果太小，甚至可能严重阻碍主楼工程的前期施工，影响主楼的设计周期，导致大量的水和空气在土方开挖过程中不顺利释放，冲刷隧道围堰和建筑地基，影响主体建筑工程安全。
毛滩河水电站大坝截流施工方案
毛滩河水电站大坝截流施工方案一、前言毛滩河水电站位于中国西南地区，是一座重要的水利工程。
在大坝的建设过程中，截流施工尤为关键，直接影响整个工程的推进和安全性。
因此，制定科学合理的截流施工方案至关重要。
二、施工环境分析毛滩河水电站大坝所处的地理环境复杂，河流水势湍急，岸坡陡峭。
同时，周边地形起伏不定，气候多变。
这些因素对截流施工提出了极大的挑战，需要充分考虑。
三、方案制定1. 初步方案首先，根据实地勘察和工程要求，确定施工区域范围和截流方式。
考虑到大坝建设所需时间和工程周期，选择了封闭式截流方案作为初步方案。
2. 技术细节在确定了截流方式后，需要进一步制定技术细节方案。
包括截流位置的确定、围堰的建设、水流调整等。
同时，还需要考虑到降水对施工的影响，制定相应的防洪预案。
3. 施工安全安全是施工过程中最重要的问题之一。
在制定施工方案时，必须充分考虑工人的安全保障措施，如设置安全带、密切关注水流变化等。
四、实施方案1. 施工准备在正式实施施工方案之前，需要对工人进行培训，准备所需材料和设备并检查工程进度。
2. 施工过程施工过程中严格按照制定的方案进行操作，保证工作的准确性和高效率。
在施工期间对防洪设施进行检验，确保安全。
3. 施工结束当施工完毕，需要进行整体验收和环保工作，清理施工遗留物，保证环境整洁。
同时，需要对施工过程中的问题进行总结并提出改进建议。
五、总结与展望毛滩河水电站大坝截流施工方案的制定及实施是一项复杂而重要的工程。
通过本次施工的经验积累，可以为未来类似工程提供宝贵的参考，并不断完善施工方案，提高工程的质量和安全性。
水利工程围堰施工方案
富源县岔河水库拦河坝工程围堰施工方案云南省水利水电工程有限公司富源岔河水库工程项目经理部二○一三年二月二十一日批准：朱照明审核：黄玉勇、杨志明校核：王永祥编制：周青、王文波目录一、概述 ............................................................................................................ - 1 -1.1 工程概况 ...................................................................................................... - 1 -1.2 分期洪水 ...................................................................................................... - 1 -二、施工导流...................................................................................................... - 2 -三、围堰施工...................................................................................................... - 2 -四、围堰运行期维护.......................................................................................... - 3 -五、防洪渡汛...................................................................................................... - 3 -六、施工质量与安全保证.................................................................................. - 4 -5.1 围堰土石方填筑质量标准.......................................................................... - 4 -5.2 施工质量保证措施...................................................................................... - 4 -5.3 安全施工措施 .............................................................................................. - 5 -富源县岔河水库拦河坝工程围堰施工方案一、概述1.1 工程概况岔河水库工程位于曲靖市富源县十八连山镇境内的岔河上，距十八连山镇3.5km，距富源县城135km，距曲靖200km。
大坝围堰戗堤截流设计及施工
| 工程设计 | Engineering Design ·192·2019年第23期大坝围堰戗堤截流设计及施工李群辉（中国水利水电第八工程局有限公司，湖南 长沙 410004）摘 要：施工导截流分析与计算对于保证主体工程施工至关重要，导截流设计计算，应从实际出发，深入施工现场，重视基本资料的搜集和复核。
关键词：截流戗堤；龙口；平均流速中图分类号：TV551.2 文献标志码：A 文章编号：2096-2789（2019）23-0192-02作者简介：李群辉（1981—），女，工程师，研究方向：水利水电工程施工。
工程坝址处河谷呈“U ”形，截流戗堤为上游围堰堰体的组成部分，位于堰体的上游。
截流戗堤设计断面为梯形断面，堤顶宽10m ，戗堤顶高程50.000m ，龙口最大落差1.86m ，龙口最大流速5.0m/s 。
戗堤上游边坡为1∶2.0，下游边坡为1∶1.5。
堤头推进边坡为1∶1.25，戗堤轴线长约95m ，龙口段长35m ，非龙口段提前预进占60.0m （其中左岸预进占长度35m ，右岸预进占长度25m ）。
设计截流量125.5m 3/s 。
1 截流设计（1）时段与流量。
截流时段确定为4月上旬。
按截流标准采用截流时段重现期5～10年的月或旬平均流量。
截流流量选用4月份5年一遇月平均流量125.5m 3/s 。
（2）方式。
采用左右岸双向进占的单戗堤立堵截流方式。
（3）分流泄水建筑物。
主河床截流时分流泄水建筑物为右岸导流洞，导流洞进口底板高程为44.00m ，城门洞形，7m ×10m （宽×高）。
洞身段全长465.5m，纵坡i=0.64%，全断面钢筋混凝土衬砌。
（4）截流水力计算。
①龙口泄流量计算。
随着立堵龙口宽度缩窄，龙口流量和导流洞的分流量随时间而变化。
将龙口视为梯形或三角形过水断面的宽顶堰。
（1）式中：d s 为淹没系数；m 为流量系数，一般取0.3～ 0.32；B -为龙口平均过水宽度，m ；H 0为龙口上游水头，m ，如有护底，则从护底表面起算；水力计算成果如表1所示。
一期围堰截流专项施工方案
X家营枢纽工程一期围堰截流专项措施一概述X家营枢纽工程一期围堰采用土石过水围堰型式，设计挡水流量为12600m3/s，设计过水流量为18350m3/s。
一期围20孔泄水闸、电站厂房和船闸，形成大基坑，由导流明渠导流和通航，当围堰过水时，则由导流明渠和围堰联合过流。
围堰截流时间为2006年11月25日～30日，龙口合拢时间为2006年11月30日，导流时段自2006年12月至2008年9月30日。
1.1 编制依据1）招投标文件2）GB50201—94《防洪标准》；3）SL223—1999《水利水电建设工程验收规程》；5）SL303-2004《水利水电工程施工组织设计规X》；6）DL/T 5123-2000《水电站基本建设工程验收规程》；7）现场的实际情况和本单位在导截流方面的施工经验。
1.2 工程水文、地质条件1.2.1工程水文(1)径流X家营入库径流由丹江口调度下泄径流与丹江口～X家营区间径流叠加而成，X家营坝址多年平均流量见表1-1。
表1-1 X家营坝址多年平均流量表(1956～1998年)汉江流域属副热带季风区，暴雨多发生于7、8、9三个月内，个别年份暴雨推迟至10月上旬。
汉江洪水主要由暴雨产生，其洪水的时空分布与暴雨一致。
暴雨有夏季暴雨与秋季暴雨之分，相应的洪水也有夏季洪水与秋季洪水。
夏、秋洪水分期明显是本流域洪水的最显著特征。
在丹江口水库建成后坝址处洪峰有了明显削减。
(3)降雨5月～10月降水量占全年的70％～80％，主汛期的7月～10月降水量占全年的50％左右；下游雨季早于上游。
根据襄樊气象站1974年—2003年资料统计：多年平均降水量813.8mm，年最大降水量为1700mm(1963年)，暴雨多发生在7、8、9三个月，其中夏季降水量达400mm～450mm。
全年降水日为107d～135d。
1.2.2地质条件(1)一期上游围堰工程地质条件上游围堰左端位于河心洲，地面高程58.5～61.5m；中部位于河床，地面高程51.0～53.9m；右端位于Ⅱ级阶地，地面高程74～75m。
截流施工方案范文
截流施工方案范文截流施工是指在进行工程建设或修复时，通过合理的措施将水流引导或调节到指定的方向，以确保施工过程的顺利进行和工程质量的保证。
下面是一种适用于常见情况的截流施工方案，详细描述如下：一、方案概述本方案适用于一般地势平坦或近似平坦、流速较缓的江河、湖泊、水库等水域的截流施工。
采用临时围挡等措施，将施工区域内的水流引导至临时渠道，确保施工区域保持干燥，为工程施工提供条件。
二、准备工作1.进行现场勘察，了解施工区域的地势、水流情况、岸坡情况等。
2.编制详细的施工方案，包括围堰布置图、渠道设计、水流调整措施等。
3.准备施工所需的材料和设备，包括临时围挡、渠道堤坝材料、排水设备等。
三、关键步骤1.建立临时围挡根据现场情况和施工需要，布置临时围挡，将施工区域与周边水域分隔开。
围挡应选择高强度、防水性能好的材料，如钢板挡墙、水泥挡板等。
围挡的高度应根据实际水位确定，确保有效阻挡进水。
2.设置水流引导措施根据施工需要和流量要求，设置水流引导措施。
可以采用挖掘临时渠道、建造临时水坝等方式。
临时渠道可以用挖掘机或手工挖掘，渠道的设计要符合流量调节要求，底部需要夯实或铺设防渗材料。
3.流量调整和控制根据实际需要，通过设置排水设备来调整和控制水流量。
可以采用泵站、闸门等设备进行调整和控制。
排水设备应保证运行稳定、可靠，并具有适当的容量。
4.定期巡视和维护在施工过程中，需要定期巡视临时工程的状态，及时发现并修补漏水、漏沙等问题，保证临时围挡的稳定性和流量调节措施的正常运行。
四、安全措施1.组织人员进行安全教育培训，确保施工人员具备相关安全知识和技能。
2.设置明显的警示标志，标明施工区域和临时围挡，防止无关人员进入施工区域。
3.严格按照施工方案和操作规程进行施工，确保施工操作规范和安全。
4.加强施工现场巡视和质量检查，及时发现和处理施工中的安全隐患和质量问题。
五、施工后处理1.施工完成后，及时拆除临时围挡和临时设施，清理施工场地。
大坝截流方案
水库工程（大坝工程）大坝截流施工方案标项目部大坝截流施工方案1.概述水库工程坝址位于乡木桥河上家坡处，距县城 23km。
为榨茨河右岸一级支流，源头于龙头山，由西北向东南，一路流经玉洪、小茶园，于双河汇入榨茨河，全流域面积 14.34km2，主河道长 8.09km，水库大坝距下游河口约2.5Km。
水库工程包括水库工程、补水工程及灌溉输水工程等。
水库工程包括大坝、右岸溢洪道及导流放空洞等建筑物。
补水工程包括北面的榨茨河源头右支补水工程和东面的野桃溪补水工程，包括取水堰、冲沙闸、控制闸及引水隧洞等建筑物。
灌溉输水工程包括进水口、灌溉输水隧洞（利用导流洞改建）和灌溉输水管道等建筑物。
大坝工程采用围堰一次截流、导流洞过水的方式导流。
导流洞位于大坝左侧，断面为城门洞型，断面尺寸0×3m，进口高程m，出口高程m，全长m。
围堰工程等级为5级，枯水期（10～4月）设计洪水重现期取10年一遇，相应洪峰流量64.83m3/s，上游最高水位705.5m，围堰超高为0.5m，上游围堰堰顶高程m。
下游围堰隐含在m施工平台内，为厚2m的粘土墙，墙顶高程为m。
初期导流由围堰挡水，导流洞过洪，此阶段大坝月平均填筑强度为9.4万m3，全断面填筑时月平均上升高度13.2m，到第二年3月末大坝可以上升到750m 高程，此后，由坝体挡水，导流洞过洪，当大坝遭遇洪水期50年一遇设计标准洪水（设计洪峰流量146.9m3/s），经调洪演算，坝前最高水位728.6m。
2.导、截流工程施工范围及主要工作内容2.1 施工范围施工导流与水流控制施工范围包括：本标段内的主河床上、下游土石围堰，撇洪洞及拦水堰，坝后排水涵管、溢洪道、导流洞的有关截排水设施，以及本标段内的施工安全度汛和防汛工作。
2.2 工程主要工作内容本标段导、截流工程的主要项目如下：⑴坝址区的导流和截流；⑵坝址区上、下游横向围堰；⑶坝址区安全度汛和防护工程；⑷建筑物的基坑排水；⑸导流建筑物下闸和封堵。
围堰截流施工方案
围堰截流施工方案一、工程概况：本段工程是xx北码头地区，为了保证1#、5＃楼施工，综合考虑，故在聚龙桥和古墙处设置两道围堰截流，在两围堰中铺设二条直径1100塑料管，总长度55m，保证水流畅通，以此制定围堰施工方案。
二、施工准备：1、拆除原栏杆及围样。
2、选定围堰取填料土场:根据设计采用的粘土做施工坝基围堰，粘土有一定的粘度，渗水量小,碾压密实具有一定的抗冲刷性,饱水效果好，是土围堰填料的良好材料，避免了坝好和坝基二次重做渗水处理和工作。
三、围堰方式：围堰尺寸设计：根据设计要求，采用双排管钢管桩围堰的方案进行施工,打双排钢管桩，中间填土（用土工布、竹栅围堰)，水中土围堰,围堰填土高度为高出水面1.0米,土宽度为约4米，围堰总长度约23米。
围堰存留期为120天.四、施工方法：1、围堰填筑不要直接向水中倾倒土，反应水面和土倒在已堰头，用机械顺坡送入水中,以免直接倒入水中土体发生离析或被水冲走，造成堰体填好渗水，水面以上土分层填筑，每层厚度不超过30cm，并采用电动夯实机夯实，达到堰体整体稳固，承受一定的抗冲刷，合拢后不下沉，不坍陷、不渗水满足施工要求。
2、施工时先清除围堰里面淤泥,再打钢管桩，钢管采用外径为273mm的无缝钢管,纵向布设为0。
8m，横向为4m,桩长10m,入土深度4m，.3、桩纵向采用Φ20钢丝绳连接，横向采用22槽钢连接，其中纵向上下三道连接,横向二道连接。
纵向槽钢布设竹栅及土工布,其内回填粘土。
4、围堰填筑完毕后开始抽水，抽水完毕，采用人工挖沟槽土方，铺10cm碎石垫层，再浇筑20cm混凝土底板，混凝土采用商品混凝土泵送。
混凝土施工结束后，要注意河道排水，确保混凝土体不被水浸泡。
待混凝土初凝后，即进行混凝土养护，达到70%强度以后可下管。
下管采用25T吊机，管座两侧支模浇筑混凝土管座，振捣采用插入式震动器.5、为了保证管道不渗水不塌方，在探桥东侧管道的北边每隔1米打22的6米长的钢板桩支护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1 概述 (3)1.1水文资料分析 (3)1.2工程地形地质条件 (3)1.3主要交通 (3)1.4工期要求 (4)1.5主要依据及引用标准 (4)1.6截流及围堰施工主要项目 (4)1.7右岸导流建筑物施工安排 (5)1.8截流及围堰施工重点与对策 (5)2 围堰及截流设计 (5)2.1围堰设计 (5)2.2截流设计 (7)3 物料规划 (8)3.1填筑料种类、数量及技术要求 (8)3.2料源勘查、料源平衡及备料规划 (9)3.3备料安排 (9)3.4取料规划 (9)4施工程序及进度计划 (10)4.1施工程序 (10)4.2施工进度计划 (10)5 截流施工方案 (10)5.1非龙口段预进占 (10)5.2龙口段截流 (10)6 围堰堰体填筑施工 (11)6.1填筑程序 (11)6.2填筑方法 (11)6.3土工膜施工程序 (11)7 设备及资源配置 (12)7.1主要设备配置 (12)7.2主要劳动力配置 (13)7.3截流施工组织 (13)8 施工期水情观测 (14)9 基坑排水 (14)9.1初期排水 (14)9.2施工经常性排水 (15)10 施工期防洪与渡汛 (16)11质量保证措施 (16)12安全、环保及文明施工措施 (17)东升水电站大坝工程左岸截流及围堰施工方案1 概述1.1水文资料分析该工程库容为：5824×104m3，为中型水库；设计洪水位为156.00m，相应库容为3988×104m3；正常蓄水位为156.00m。
工程等级为Ⅲ级，主要建筑物挡水坝、溢洪道、引水隧洞及坝后式水电站进口为3级，按50年一遇洪水设计，1000年一遇洪水校核。
溢流坝消能防冲按30年一遇洪水设计，1000年一遇洪水校核。
混合式电站级别为4级，按50年一遇洪水设计，100年一遇洪水校核，按30年一遇洪水设计，50年一遇洪水校核。
表1-1 坝址水位-流量关系1.2工程地形地质条件（1）左岸：地势平缓，地形自然坡度为：10～30度，高程141m～149m，宽度10m～95m，滩面倾向河床。
覆盖层3.4～ 6.6m，岩性主要由冲洪积含砂低液限粘土、粉土质细砂、卵石混合土、混合土卵石组成，下伏燕山期花岗岩。
全风化带厚约4m，强风化层厚约3.8m。
强风化岩体不能满足坝肩稳定性要求，左坝肩必须伸进弱风化岩体内，才能满足稳定性要求。
（2）河床：岩面平整，局部有人工堆积卵石层，厚度不详；整个河床以卵石混合土及粉质细沙为主，抗冲击能力较强；根据河床纵剖面地形图，迎水面坝踵处岩面高程约为134.65m，背水面坝趾处岩面高程约为134.44m。
（3）右岸：右岸地形较陡，河漫滩不发育，山顶高程320m，坡度45°～80°，山体主要由燕山期花岗岩组成，覆盖层5～ 7m，弱风化带厚3～4.7m，强风化层厚约2～4.4m强风化岩体不能满足坝肩稳定性要求，左坝肩必须伸进弱风化岩体内，才能满足稳定性要求.无其他不良地质条件。
1.3主要交通（1）交通情况：施工区对外交通条件较好，从东宁县到厂址附近有砼路面的等级公路，经通沟村砂石路（新进场路）可到坝址。
公路路宽6m左右，沿线桥梁能满足施工运输要求，进场路砂石路需局部维修。
根据施工工作面布置及施工进度，主要施工便道有6条：进场路：通沟村至施工区，宽6m，长度3.58km；L1施工道路：左岸坝上路至生活区，长度约为1.2km；L2施工道路：现有左岸施工道路至大坝坝基的延伸段，作为左岸坝段7#~11#高差范围内开挖出渣的主要道路，长度约为0.6km。
L3左岸和右岸连接段公路：作为右岸建筑物施工运输用，长约0.8km。
L4施工道路：由L3连接，通道设置在13#坝段，继续至进水口的公路开挖一条施工便道至进水口开挖平台。
（2）施工电源：最近的380V高压线路距工作面0.5km，电源充足，质量可靠。
（3）主要建筑材料：填筑料和防渗料均在坝址附近。
1.4工期要求开工日期：2013年06月26日，计划完工日期：2013年7月5日。
1.5 主要依据及引用标准1.5.1主要依据（1）东升水电站大坝工程合同文件、设计图纸、技术要求。
（2）东升水电站大坝计划工期和现场研究会议纪要。
（3）东升水电站大坝工程招标文件水文气象。
（4）东升水电站大坝工程招标文件工程地质参考资料。
1.5.2引用标准（1）《防洪标准》GB50201—94；（2）《水电工程施工组织设计规范》DL/T 5397-2007；（3）《水电枢纽工程等级划分及设计安全标准》DL5180-2003；（4）《水利水电工程围堰设计导则》DL/T5087-1999；（5）《水电水利工程施工导流设计导则》DL/T5114-2000；（6）《土工合成材料应用技术规范》GB50290-1998；（7）《水电站基本建设工程验收规程》DL/T 5123-2000；（8）《水电水利工程施工测量规范》DL/T 5173-2003；1.6截流及围堰施工主要项目（1）料源勘查及备料；（2）截流道路施工；（3）岸坡段堰基清理；（4）上游围堰戗堤截流及防渗平台填筑；（5）下游围堰填筑；（6）围堰防渗施工；（7）上游围堰加高填筑及防渗心墙施工；（8）右岸13#坝段改道；（9）左岸2#坝段改道。
1.7右岸导流建筑物施工安排右岸溢流坝施工完成，在6月26日具备过流条件，6月25日开始拆除右岸围堰，6月28日溢流堰开始分流。
1.8截流及围堰施工重点与对策（1）围堰受周边地形和结构建筑物限制，与大坝布置干扰大。
按照全年挡水围堰，上游围堰堰体高度约15m，左岸放坡后河床堰基宽度约150m左右，按照设计图纸开挖上游围堰边坡，开挖约4m深，根据需要对围堰轴线进行调整。
由于紧靠围堰上游的左岸有冲沟，围堰布置在尽量避开支沟。
同时需对支沟进行改道处理，下游围堰按照设计要求施工，避免占压大坝基础。
同时利用枯水期水流较小缩小下游围堰上游坡断面，先施工大坝下游透水堆石体。
汛前完成围堰加高加宽。
（2）截流填筑道路布置困难。
目前左、右岸连接的交通道路畅通，部分渣料可以拆除右岸围堰，填筑到左岸围堰。
（3）围堰填筑、防渗料料源难找,备料场地有限。
目前能够利用的填筑料源只有大坝右岸围堰拆除料可用，但是运输困难。
（4）围堰地形地质条件存在变化，防渗施工存在不确定性。
需提前对围堰河床及岸坡进行处理，主要手段就是粘土铺盖，铺盖长度视渗漏情况而定。
（5）截流施工需充分考虑溢流坝导流能力，截流龙口选择充分考虑河床地势和过流断面，保证进占后水位壅高不会影响主体施工。
同时做好洪水的应对准备。
2 围堰及截流设计2.1围堰设计2.1.1度汛标准和围堰堰顶高程根据合同文件，本工程采用全年度汛围堰，施工导流标准为全年5年一遇设计洪水，相应洪峰流量为1320m³/s。
上游围堰设计高程为148.57m，考虑一定的安全超高洪水的影响，上游围堰堰顶高程149.0m；下游围堰设计高程为139.66m，实际施工堰顶高程140.0m。
因本地区粘土缺乏，我部研究决定上下游围堰均采用粘土心墙配合土工膜的防渗方式，土工膜采用2布一模即可，布置详细见图。
土工膜施工时根据坡比尽量铺设平整，坡度向背水面。
2.1.2上游围堰设计（1）围堰轴线选择为避开上游围堰在采用全年度汛围堰后对重力坝的占压，同时减少对左岸渗流影响。
将原设计围堰轴线位置往上游平移15m。
最终确定上游围堰轴线与大坝轴线成46.12度角，位于大坝上游与支沟之间。
围堰顶高程140.0m，围堰堰顶轴线长度150m，堰址处河床高程134.5左右。
（2）围堰结构及填筑料分区围堰采用心墙防渗型式土石围堰，堰顶宽10m。
上游边坡坡比1∶1.75，下游侧坡比1∶1.5。
考虑利用现场开挖料，围堰填筑料分为3区，包括石渣料、粘土和块石。
高程144m 以下两侧为石渣料，靠上游侧为块石防护，中间防渗平台为粘土。
高程138m以上土工膜两侧为砂土,轴线两侧宽3m，坡比1∶0.2。
岸坡开挖砂壤土含粘土，较厚的砂壤土除保护土工膜外兼起防渗作用。
两侧堰体采用石渣填筑，上游侧采用0.5m厚块石防护。
（3）防渗型式围堰基础138以下采用沿轴线控制性粘土防渗，堰体138以上采用土工膜防渗。
土工膜靠两侧边设伸缩。
土工膜埋入粘土下50cm，上部坡度1:1左右，设伸缩节。
2.1.3下游围堰设计（1）围堰轴线选择为减少围堰对大坝渗水的影响，将设计下游围堰位置适当调整，将围堰左岸控制点往下游移约10m。
围堰轴线与大坝轴线成30度角，位于大坝下游与泄洪出口之间。
围堰顶高程140.0m，围堰堰顶轴线长度50m，堰址处河床高程134.5m。
（2）围堰结构及填筑料分区围堰采用心墙防渗型式土石围堰，堰顶宽10m。
上游边坡坡比1：1.5，下游侧坡比1：1.75。
两侧不设马道。
围堰填筑料分为3区，包括石渣料、粘土和块石。
心墙部位填筑粘土条带，两侧堰体填筑石渣料。
迎水侧采用0.5m厚块石防护。
（3）防渗型式围堰采用沿轴线控制性粘土心墙的型式配合土工膜。
心墙高程136m，采用底宽3m，两侧坡比1∶0.2的粘土心墙，136以上采用土工膜防渗。
2.2截流设计2.2.1截流时间及标准选择综合考虑绥芬河河水文、气象资料及合同要求，截流时段初步拟定在2013年6月26日进行，截流流量采用5年一遇月平均流量，根据以往经验相应流量为150m3/s。
平均水深约2~3m，流速2m/s。
2.2.2截流方式及截流戗堤布置本工程截流采用单戗立堵，龙口单向进占合龙的截流方式。
截流戗堤布置在上游围堰堰体内，为防止截流料被河水冲至围堰防渗区内，给后续施工增加难度，将戗堤轴线布置在距围堰轴线下游5m处，戗堤轴线与上游围堰轴线平行。
戗堤顶高程147.0m，戗堤顶宽12.0m，戗堤顶长150.0m。
戗堤按梯形断面设计，上下游边坡比均为1∶1.5。
2.2.3截流水力学计算截流采用单戗立堵截流，截流戗堤轴线布置在上游围堰轴线下游3m处，截流戗堤顶高程147.0m，宽度为12m。
截流最终落差12m。
龙口不同宽度的水力特性如表2-1所示。
○1计算龙口不同宽度的泄水曲线假设龙口的口门宽度，取不同水位计算出龙口的下泄流量，并绘制上游水位～龙口流量关系曲线；Q龙=mB（2g）1/2H02/3Q龙——龙口泄流量 m3/sB——龙口平均过水宽度 mm——流量系数，取0.32H0——龙口上游水头 m表2-1 龙口不同宽度水力学计算成果表2.2.4截流龙口段抛投材料截流戗堤龙口部位的总抛投量为0.45万m3（考虑流失损失20%）。
抛投料为石料，块石粒径为0.1m～0.6m。
根据截流水力学计算成果，对戗堤龙口段分区采用抛投料的类别、块径计算。
根据抛石块径计算公式：d=1/2g×(rs～r)/r×(v/K)2d－石块粒径;g－重力加速度，9.8m/s2;rs,r－分别为块石容重和水容重,2.6t/m3,1t/m3;v－计算流速，3.5m/s;K－稳定系数, K=0.86;d=1/2×9.8×(2.6～1)/1×(3.6/0.86)2d=0.53m初步确定龙口抛石粒径最大为0.6m,围堰戗堤填筑主要利用隧洞开挖料。
