1、安装配置
（1）安装安全
在安装前，必须仔细阅读《ABB变频器安装、使用和维护手册》的安
装指南。
在安装ABB变频器之前，必须完成以下注意事项，以保证安全：
·确保安装现场清洁、无灰尘
·必须按照正确的接线图、管路图等进行安装
·严格检查本机的技术参数，确认与系统设备相匹配
（2）安装方法
1.确定机型，安装变频器，根据要求安装电源接线端子。
2.安装操作面板，连接操作面板的数据线。
3.根据系统设计安装变频器控制管路。
4.根据要求安装过程终端或功率终止装置，按要求安装安全保护装置，以保证系统的安全运行。
2、启动
（1）系统启动
1.先将变频器供电，检查变频器的输出是否正常，若不正常，请检查
接线是否正确，电源是否合适。
2.打开变频器的操作面板，根据要求设置参数，如：行程调节，转速、频率调节等。
3.启动系统，检查系统是否正常，若系统不正常。
ABB变频器操作说明和主要参数
ABB变频器操作说明和主要参数1.键盘按钮位置、名称ABB键盘图4—42。
图4—42 ABB键盘（退出/实际）（菜单）（上下传/功能）（传动选择）（快上）（上）（快下）（下）（确定）（远近）（复位）（给定）（启动）（正转）（反转）（停机）2. 键盘按钮中英文对照：ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘操作：按‘远近’，显示1 （远控—面板操作）变为1 L。
按‘给定’，中部显示中括号［］。
按‘启动’，右上角显示0变为1。
按‘快上’或‘上’或‘下’，电机转。
.按‘停机’，按‘正转’或‘反转’变向。
按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。
电机反转。
三、参数1.参数设置：按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出子菜单。
按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保存——中括号消除，按（退出），恢复待机状态。
700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz.930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。
2.举例：改电机电压。
按“菜单”键，显示“10.01”，按（快减）一下，显示“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。
按或或按△或改变中括号中数字为380V；按确认，中括号消失。
改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。
按或或按△或改变中括号中数字为60A；按确认，中括号消失。
改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。
按或或按△或改变中括号中数字为55kw；按确认，中括号消失。
停止操作40秒，键盘自动恢复为监视状态。

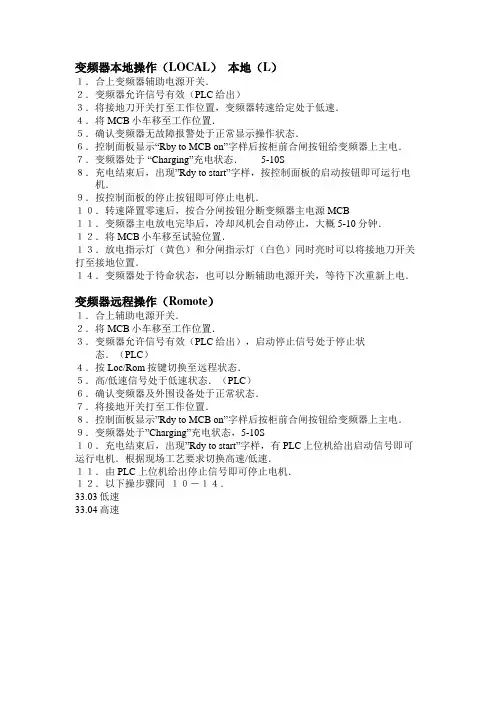

ABB1000变频器操作规程
变频器本地操作（LOCAL）本地（L）１．合上变频器辅助电源开关．２．变频器允许信号有效（PLC给出）３．将接地刀开关打至工作位置，变频器转速给定处于低速．４．将MCB小车移至工作位置．５．确认变频器无故障报警处于正常显示操作状态．６．控制面板显示“Rby to MCB on”字样后按柜前合闸按钮给变频器上主电．７．变频器处于“Charging”充电状态． 5-10S８．充电结束后，出现”Rdy to start”字样，按控制面板的启动按钮即可运行电机．９．按控制面板的停止按钮即可停止电机．１０．转速降置零速后，按合分闸按钮分断变频器主电源MCB１１．变频器主电放电完毕后，冷却风机会自动停止，大概5-10分钟．１２．将MCB小车移至试验位置．１３．放电指示灯（黄色）和分闸指示灯（白色）同时亮时可以将接地刀开关打至接地位置．１４．变频器处于待命状态，也可以分断辅助电源开关，等待下次重新上电．变频器远程操作（Romote）１．合上辅助电源开关．２．将MCB小车移至工作位置．３．变频器允许信号有效（PLC给出），启动停止信号处于停止状态．（PLC）４．按Loc/Rom按键切换至远程状态．５．高/低速信号处于低速状态．（PLC）６．确认变频器及外围设备处于正常状态．７．将接地开关打至工作位置．８．控制面板显示”Rdy to MCB on”字样后按柜前合闸按钮给变频器上主电．９．变频器处于”Charging”充电状态，5-10S１０．充电结束后，出现”Rdy to start”字样，有PLC上位机给出启动信号即可运行电机．根据现场工艺要求切换高速/低速．１１．由PLC上位机给出停止信号即可停止电机．１２．以下操步骤同１０－１４．33.03低速33.04高速。
ABB变频器操作规程
ABB变频器(ACS800)操作规程一、接通电源。
控制盘首先显示控制盘的辩识数据，接着显示传动单元的ID编号信息，然后显示实际信号，之后，显示屏中出现提示启动语言选择。
(在几秒钟之内如果不按键，显示屏便开始在实际值显示和启动语言选择之间交替显示)，按【ACT】键清除提示语言选择的信息。
传动单元准备进行基本启动。
二、控制盘操作模式键和显示信息：1、实际信号显示模式【ACT】:按上、下双箭头键为实际信号/故障记录选择；按上、下单箭头键为实际信号/故障信息滚屏；按【ENTER】键确认所选模式和接受新信号。
2、参数模式【PAR】:按上、下双箭头键为参数组选择/快速改变数值;按上、下单箭头键为参数选择/慢速改变数值；按【ENTER】键确认所选模式和接受新值。
3、功能模式【FUNC】：按上、下单箭头键为行选择；按上、下双箭头键为页选择；按【ENTER】键功能启动。
4、传动单元选择模式【DRIVE】：按上、下单箭头键为传动单元选择ID号改变；按【ENTER】键确认所选模式和接受新值。
三、用控制盘控制传动(本地控制)：通过控制盘可以对传动进行如下控制：•电机的启动、停机和转向；•电机的转速给定值或转矩给定值；•一个过程给定(当激活过程PID控制时)；•对故障信息和警告信息进行复位；•切换本地控制和外部控制模式。
当传动单元处于本地控制模式，并在显示屏状态行显示本地控制时，控制盘可用于对传动进行控制。
如何设置转速给定值：当传动单元处于本地控制模式，按【REF】键进入给定设置功能，通过上、下单箭头键(慢速改变)修改给定值；通过上、下双箭头键(快速PDF编辑器淘宝链接https:///item.htm?id=664499416645&spm=2015.23436601.0.0改变)修改给定值；再按【ENTER】键保存给定值(新值存储在永久存储器中，即使断电，也会自动保存)。
四、实际信号显示模式：在实际信号显示模式下，用户可以：•在显示屏上同时显示三个实际信号；•选择需要显示的实际信号；•查看故障记录；•对故障记录进行复位。
ABB变频器安全技术操作规程
ABB变频器安全技术操作规程一、一般规定1.为了保证变频器正常运行，确保操作人员人身安全和设备安全，特制定本规程。
2. 所有操作人员必须经过专业技术培训，经考核合格，取得上岗操作证，方准上岗操作，试卷存档保管。
3.操作人员必须掌握整个ABB变频驱动的结构、性能、工作原理，并做到会使用、会维护、会保养、会排除一般性故障。
4.操作人员必须认真学习掌握并严格执行本规程，遵守劳动纪律，佩带劳保用品。
二、操作前检查准备工作1、电机外观完好、正常，电源和控制电缆无损坏、连接无松动。
2、减速器及各部轴承润滑良好，温升正常，高低速连轴器连接可靠，防护齐全。
3、ZBK-II皮带保护有无报警闭锁信息，如果存在闭锁信息则必须核实是否可以解除，闭锁解除后必须将保护复位，保护扩音电话正常。
4、ZBK-II皮带保护在投运前将转换开关置“联机”位置。
5、检查变频器水冷系统水箱水位和冷却风扇，在变频器运行前必须使水箱水位在水位计上显示。
6、变频变压器高低压开关必须处于合闸位置，电压正常。
7、检查变频器控制柜显示屏信号系统，必须无报警信息显示，柜内风扇和水泵声音正常启动。
8、变频器控制柜内收到ZBK-II皮带保护“健康”黄色显示信号。
三、变频驱动胶带机的启动和停止1、在正常情况下，胶带机的起车和停车，由生产指挥中心集控系统操作人员进行操作，在检查以上程序均正常后，监控系统无报警信息，有调度员按启动顺序点击启动各胶带机。
2、在就地操作时，外围没有故障后，岗位人员在变频器柜上按下“复位”按钮即可启动胶带机。
3、胶带机启动时会启动30秒警报笛声，同时自动启动外循环冷却循环泵。
4、胶带机缓慢启动后，在运行中应检查电机电流是否平衡。
5、在外循环水达到35℃后自动启动外冷却风扇，低于30℃后自动停止外冷却风扇。
6、在ZBK-II皮带保护动作时，胶带机将立即停机。
7、事故急停方法：（1）拉动沿线闭缩拉线；（2）按动ZBK-II保护“急停”按键；（3）按动电机旁边本安箱红色“急停”按钮；（4）按动ABB变频柜任何一个红色“急停”按钮。
ABB变频器操作规程

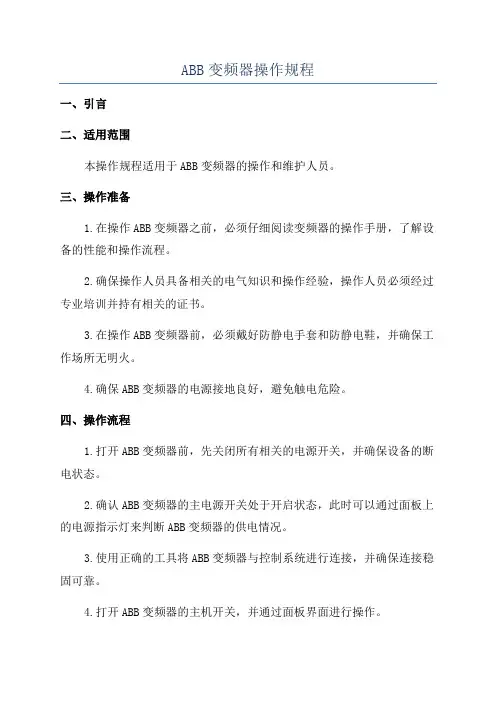

ABB变频器操作规程一、引言二、适用范围本操作规程适用于ABB变频器的操作和维护人员。
三、操作准备1.在操作ABB变频器之前，必须仔细阅读变频器的操作手册，了解设备的性能和操作流程。
2.确保操作人员具备相关的电气知识和操作经验，操作人员必须经过专业培训并持有相关的证书。
3.在操作ABB变频器前，必须戴好防静电手套和防静电鞋，并确保工作场所无明火。
4.确保ABB变频器的电源接地良好，避免触电危险。
四、操作流程1.打开ABB变频器前，先关闭所有相关的电源开关，并确保设备的断电状态。
2.确认ABB变频器的主电源开关处于开启状态，此时可以通过面板上的电源指示灯来判断ABB变频器的供电情况。
3.使用正确的工具将ABB变频器与控制系统进行连接，并确保连接稳固可靠。
4.打开ABB变频器的主机开关，并通过面板界面进行操作。
5.在ABB变频器的面板上选择想要调节的参数，如频率、电压、转速等，并按照要求进行相应的设置。
6.确认ABB变频器的调节范围和限制值，避免超出设定范围造成设备的损坏。
7.在调试过程中，要仔细观察ABB变频器的运行状态，并及时记录相关的数据和参数。
8.如果发现ABB变频器工作异常或故障，应立即停止操作，并进行必要的维护和修理。
五、注意事项1.在进行ABB变频器操作前，必须切断所有的电源，并确保设备的安全。
2.在操作ABB变频器时，必须按照操作手册和安全规范进行操作，禁止随意修改或拆卸设备。
3.在操作ABB变频器时，不能超过设备的额定负荷，以免引发设备的过负荷运转和损坏。
4.在操作ABB变频器时，要注意检查设备的供电电压和电流，并定期清洁设备的散热器和滤波器。
5.在操作ABB变频器时，禁止将异物放入设备内部，并定期检查设备的电源和信号线连接是否松动。
6.在操作ABB变频器时，要定期检查设备的工作状况和运行数据，及时发现并解决问题。
7.在操作ABB变频器时，必须严格按照操作流程进行操作，禁止擅自更改设备的参数和设置。
ABB变频器使用教程
ABB变频器使用教程本篇文章将介绍ABB变频器的基本使用方法和注意事项，帮助用户更好地了解和操作ABB变频器。
一、安装与接线：1.安装前：a.安装前请先阅读ABB变频器的操作手册，并确保自己对相关知识有一定的了解；b.安装前请先切断电源，并确保没有残留的电压或电流；c.安装前请检查变频器和电机的参数是否匹配，例如电压、功率等。
2.安装变频器：a.将ABB变频器安装在合适的位置，确保通风良好，不受灰尘和湿气影响；b.将变频器固定在平稳的表面上，以保证变频器的稳定性；c.将电机与变频器进行正确的接线，确保电气连接可靠。
3.接地：a.在变频器安装过程中，务必正确接地，以确保设备的安全性；b.连接一根足够粗的接地线，将其连接至变频器的接地螺钉上；c.接地线材料要求导电性好，长度要足够，可根据具体情况选择。
二、参数设置：1.连接变频器：a.首先，将变频器连接至电源，并确保电源和变频器的参数匹配；b.然后，将变频器与电机进行正确的接线，确保电气连接可靠；c.最后，将变频器的控制线与控制设备连接起来，如PLC、控制面板等。
2.参数设置：a.按下ABB变频器的电源开关，观察变频器的显示屏，在屏幕上会显示出参数设置的菜单；b.根据实际需求，设置变频器的相关参数，例如电机额定功率、运行频率等；c.设置完成后，保存参数并退出菜单。
三、运行调试：1.启动变频器：a.按下ABB变频器的启动按钮，启动变频器；b.此时，变频器会根据事先设置好的参数，对电机进行调速。
2.调速方法：a.变频器通常包含多种调速方式，可以根据实际需要进行选择；b.通常可以通过变频器的控制面板或远程控制器进行调速，具体方式可以参考ABB变频器的操作手册。
3.监测与保护：a.在电机调速过程中，可以通过变频器的监测功能来监视电机的工作状态；b.如果发现异常情况，如过流、过载等，应及时采取相应的保护措施，避免设备损坏。
四、维护与保养：1.定期检查：a.定期检查变频器和电机的接线，确保接线正常；b.定期检查变频器的冷却风扇，确保通风正常；c.定期检查变频器的各种传感器，确保其正常工作。
ABB变频器操作说明
ABB变频器操作说明一、ABB变频器简介二、ABB变频器的安装1.安装前的准备工作：在安装ABB变频器之前，首先要将电源切断，并将电源线接地。
在安装之前，还需要对变频器进行检查，确保没有损坏或松动的部件。
2.安装变频器：将ABB变频器安装在干燥、无振动和无腐蚀气体的场所。
可以使用螺栓将变频器固定在固定底座上。
确保变频器与电机的输出轴对齐，并确保电机的输入端与变频器的输出端连接正确。
三、ABB变频器的基本操作1.启动变频器：保持电源切断状态下，将操作开关设置到“STOP”位置，然后将电源接通。
此时，按下“RUN”按钮，变频器将开始工作。
2.变频器的停止：将操作开关设置到“STOP”位置，变频器将停止工作。
3.变频器的速度调节：可以通过转动速度调节旋钮来调节电机的转速。
顺时针旋转旋钮将使转速增加，逆时针旋转旋钮将使转速减慢。
4.变频器的故障报警：变频器会检测到电机或变频器本身的故障，并通过故障指示灯和报警声音来警示用户。
如遇到故障，及时切断电源并检查故障原因。
四、ABB变频器的高级功能1.温度保护功能：ABB变频器具有温度保护功能，在电机过热时会自动停机，以保护电机不受损坏。
2.过载保护功能：ABB变频器可以监测并保护电机免受过载和短路等异常电流的损害。
当出现过载或短路时，变频器会自动停止工作。
3.频率控制功能：ABB变频器可以通过调节输出频率来控制电机的转速。
用户可以根据需要设置输出频率的大小。
4.故障自诊断功能：ABB变频器具有自诊断功能，可以通过内置的诊断系统来检测变频器的故障，并提供相应的故障报警。
五、ABB变频器的维护1.定期检查：定期检查ABB变频器的连接线路和散热装置，确保它们没有松动或受损。
2.清洁保养：定期清洁变频器的外壳和风扇，以确保良好的散热。
3.维护期间的注意事项：在进行维护时，务必切断电源，并等待一段时间，以确保电容器已经放电。
六、ABB变频器的安全使用1.使用合适的电源：确保ABB变频器使用正确的电压和频率，以防止损坏设备或发生危险。
ABB变频器操作说明和主要参数
ABB变频器操纵说明和主要参数1.键盘按钮位置、名称ABB键盘图4—42。
图4—42 ABB键盘（退出/实际）（菜单）（上下传/功能）（传动选择）（快上）（上）（快下）（下）（确定）（远近）（复位）（给定）（启动）（正转）（反转）（停机）2. 键盘按钮中英文对照：ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘操纵：按‘远近’，显示1 （远控—面板操纵）变成1 L。
按‘给定’，中部显示中括号［］。
按‘启动’，右上角显示0变成1。
按‘快上’或‘上’或‘下’，电机转。
.按‘停机’，按‘正转’或‘反转’变向。
按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。
电机反转。
三、参数1.参数设置：按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出子菜单。
按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保管——中括号消除，按（退出），恢复待机状态。
700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz.930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。
2.举例：改电机电压。
按“菜单”键，显示“10.01”，按（快减）一下，显示“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。
按或或按△或改变中括号中数字为380V；按确认，中括号消失。
改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。
按或或按△或改变中括号中数字为60A；按确认，中括号消失。
改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。
按或或按△或改变中括号中数字为55kw；按确认，中括号消失。
停止操纵40秒，键盘自动恢复为监视状态。
ABB变频器使用教程
ABB变频器使用教程第一步：检查设备第二步：连接电源将ABB变频器连接到相应的电源，并确保电源电压与设备要求的电压相匹配。
使用合适的工具确保连接牢固，确保电源线没有任何损坏。
第三步：连接电机将您要控制的电动机连接到ABB变频器的输出端子，确保连接牢固可靠。
根据电机参数设置相应的电流和转速范围，确保电机在适当的条件下运行。
第四步：设置变频器参数按照ABB变频器使用手册的步骤设置设备参数。
您需要设置参数以使变频器适应您的应用需求，如电源频率、电流限制、启动和停止方式等。
确保您已经了解每个参数的作用和设置范围，以便正确调整设备。
第五步：启动设备按下ABB变频器的启动按钮，观察设备是否正常启动和运行。
在设备启动过程中注意观察是否有任何异常情况。
如设备出现异常，请及时停止设备并检查问题所在。
第六步：监控设备状态使用ABB变频器的监控界面来查看设备的工作状态和参数。
您可以查看电机转速、电流、温度等数据，并根据需要进行调整和优化。
确保设备正常运行，不要让设备超过其额定容量。
第七步：定期维护定期对ABB变频器进行维护，以确保设备的长期稳定运行。
清洁设备外壳，检查电源线和连接线是否正常。
检查设备参数是否需要更新，例如调整温度保护和过载保护。
及时修复和更换任何损坏或老化的部件。
总结：使用ABB变频器需要注意安全，确保设备和电源的连线正确无误。
熟悉和了解设备的参数设置，并根据应用需求进行相应的配置。
监控设备的工作状态，并在需要时进行调整和优化。
记得定期维护设备，以确保其正常运行和延长使用寿命。
另外，建议在使用ABB变频器之前阅读设备的相关文档和使用手册，以便更好地了解设备的功能和操作方式。
ABB变频器操作说明书
ABB变频器操作说明书嘿，朋友们！今天咱们来聊聊 ABB 变频器的操作那些事儿。
首先，咱们得认识一下这个家伙。
ABB 变频器就像是一个神奇的魔法盒子，能让电机的速度变得乖乖听话。
想象一下，你正在操作一台大型机器，电机的转速忽快忽慢，那可不得乱了套！这时候 ABB 变频器就闪亮登场啦，它能让电机按照我们的需求稳定运行，简直太牛了！咱们先看看这变频器的外观。
它有各种各样的接口和按钮，别被这些小家伙们吓到，其实搞清楚了就不难。
在正面，通常会有一个显示屏，就像它的小脸蛋，能给咱们显示各种重要的信息，比如当前的运行频率、电压、电流啥的。
旁边呢，会有几个功能按键，比如启动、停止、调速等等。
接下来，咱们讲讲怎么启动它。
先把电源接好，这就好比给它喂饱饭，有了能量才能干活嘛。
然后，在控制面板上找到启动按钮，轻轻一按，嘿，电机就开始转起来啦！不过要注意哦，启动之前得确保各项参数都设置正确，不然它可能会闹脾气。
再说说调速这回事儿。
调速可是 ABB 变频器的拿手好戏。
咱们可以通过控制面板上的加减按键来调整频率，从而改变电机的转速。
或者，如果有外接的电位器，也能通过旋转电位器来实现调速。
就像骑自行车，想快就多蹬几下，想慢就少蹬几下，简单易懂吧？我记得有一次，在工厂里，一台机器突然出了故障，转速变得不稳定。
大家都急得像热锅上的蚂蚁，这可咋办呀？我过去一看，原来是变频器的参数设置出了问题。
经过一番仔细的检查和调试，终于把问题解决了，机器又欢快地运转起来。
那时候，心里真是满满的成就感！还有啊，这变频器也需要咱们的细心呵护。
要保持它周围环境的清洁干燥，别让灰尘和湿气钻了空子。
定期检查一下接线是否松动，就像咱们定期检查鞋带是否系紧一样，可不能马虎。
另外，要是遇到不懂的问题，别慌张。
可以看看说明书，或者上网搜搜相关的资料。
实在不行，还可以联系厂家的技术支持，他们就像救星一样，能帮咱们解决难题。
总之，操作 ABB 变频器并不难，只要咱们多用心，多了解它的脾气，就能让它为我们好好服务。
ABB变频器操作说明书
本宏提供一种通常的方案, 2- wire式I/O 配置, 带三个恒速。这个应用宏是默认宏。
输入信号 • 模拟给定(AI1) • 起、停和方向(DI1,2) • 恒速选择(DI3,4) • 斜坡1/2 选择(DI5)
输出信号 • 模拟输出AO1: 频率 • 模拟输出AO2: 电流 • 继电输出1: 准备 • 继电输出2: 运行 • 继电输出3: 故障
每输入一次正确密码可修改参数锁定一次
新参数1608和1609
• 作用与允许运行类似， 但原理不同。 • 控制盘上状态显示不同
Start enable ( 启动允许)
主要用于风机水泵类负载
最大最小频率，速度设定
Freq. Speed SEL (速度，频率设定)
2001 MINIMUM SPEED ( 最小转速)
应用宏: Hand-Auto 手动/ 自动
该应用宏提供了典型的暖通空调应用的I/O 配置。
输入信号 • 两个模拟给定(AI1, 2) • 起/ 停– 手动/ 自动(DI1, 6) • 方向– 手动/ 自动(DI2, 5) • 控制地选择(DI3) • 运行允许(DI4)
输出信号 • 模拟输出AO1: 速度 • 模拟输出AO2: 电流 • 继电输出1: 准备 • 继电输出2: 运行 • 继电输出3: 故障
