串并联电路特点
电路中的串并联关系
电路中的串并联关系电路中的串并联关系是电路中最基础的概念之一。
串联和并联是指电路中两个或多个元件之间的连接方式，不同的连接方式会对电路的整体性能和特性产生不同的影响。
在实际电路设计和分析中，了解并掌握串并联关系具有重要的意义。
一、串联电路串联电路是指将两个或多个电阻、电容或电感等元件连接在电路中，使它们依次相连，电流只能依次通过每个元件。
串联电路中各个元件之间是顺序排列的，类似于一串颗粒排成的珠子。
在串联电路中，电流保持不变，电压则会分担给每个元件。
串联电路的特点：1. 电流相同：串联电路中的电流只有一条路径，所以串联电路中的电流是相同的，电流通过每个元件时都保持一致。
2. 电压分担：在串联电路中，电压会分担给每个串联元件，电压分担规律根据元件的电阻、电容或电感值来决定。
3. 总电阻等于元件阻值之和：串联电阻按照串联关系相加，即总电阻等于各个电阻阻值之和。
二、并联电路并联电路是指将两个或多个电阻、电容或电感等元件连接在电路中，使它们同时接在电路的两个节点上，各个元件之间的两端电压相同。
并联电路中各个元件之间是平行排列的，类似于多根管道并排连接。
在并联电路中，电压保持不变，电流则会分担给每个元件。
并联电路的特点：1. 电压相同：并联电路中的电压在各个并联元件之间是相同的，因为它们处于同一节点上。
2. 电流相加：在并联电路中，电流会相加，即总电流等于各个并联分支电流之和。
3. 总电阻等于分之一各元件阻值之和的倒数：并联电阻按照并联关系求倒数后相加，即总电阻等于各个电阻阻值的倒数之和的倒数。
三、串并联混合电路实际电路中常常出现串并联混合电路，即并联和串联关系同时存在。
在处理这类电路时，可以根据需要将电路分解为串联和并联的子电路，分别进行求解，然后再将结果整合起来。
串并联混合电路的特点：1. 根据实际情况分解：可以根据电路的拓扑结构和性质，将电路分解为串联和并联的子电路。
2. 分别求解：首先对串联和并联的子电路分别求解，分别计算其电流、电压或阻抗等特性。
串并联电路电功的特点
串并联电路电功的特点一、电流路径与电压关系在串并联电路中，电流的路径和电压有着密切的关系。
串联电路中，电流的路径是相同的，所以串联电路中的各部分电压之和等于总电压。
而在并联电路中，电流的路径是分开的，各支路两端的电压相等。
二、节点与电势差在并联电路中，节点是各支路电流的汇合点，而各支路之间的电压就是节点之间的电势差。
因此，并联电路中各支路两端的电压相等，且等于节点之间的电势差。
三、总功率与分功率在串并联电路中，总功率等于各部分功率之和。
在串联电路中，总功率等于各部分功率之和，而在并联电路中，总功率等于各支路功率之积。
因此，在串并联电路中，可以根据总功率和分功率的关系来计算各部分的功率。
四、电源负载匹配在串并联电路中，电源和负载的匹配也是很重要的。
串联电路中，各部分的阻抗之和等于总阻抗，所以可以通过改变串联电阻的大小来调节负载的大小。
而在并联电路中，各支路的阻抗相等，所以可以通过改变支路数量来调节负载的大小。
五、开关与电阻在串并联电路中，开关和电阻也是需要考虑的因素。
开关可以控制电路的通断，而电阻可以改变电路中的电流和电压。
在串联电路中，开关的位置会影响整个电路的通断，而在并联电路中，开关的位置不会影响整个电路的通断。
同时，电阻的大小也会影响电路中的电流和电压。
六、故障与排查在串并联电路中，故障的排查也是非常重要的。
当电路出现故障时，可以通过测量各部分的电压和电流来判断故障的位置。
同时，也可以通过观察电路中的现象来判断故障的类型。
对于一些常见的故障，可以提前做好预防措施，以避免故障的发生。

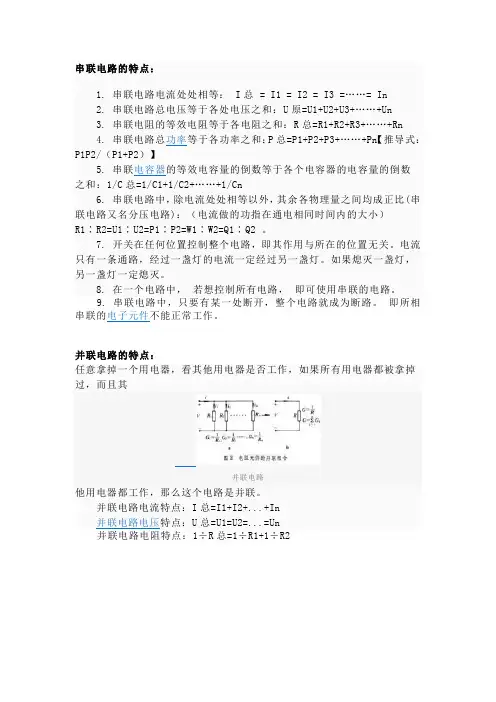

串并联电路特点
串联电路的特点：
1. 串联电路电流处处相等： I总= I1 = I2 = I3 =……= In
2. 串联电路总电压等于各处电压之和：U原=U1+U2+U3+……+Un
3. 串联电阻的等效电阻等于各电阻之和：R总=R1+R2+R3+……+Rn
4. 串联电路总功率等于各功率之和：P总=P1+P2+P3+……+Pn【推导式：P1P2/（P1+P2）】
5. 串联电容器的等效电容量的倒数等于各个电容器的电容量的倒数
之和：1/C总=1/C1+1/C2+……+1/Cn
6. 串联电路中，除电流处处相等以外，其余各物理量之间均成正比(串联电路又名分压电路)：（电流做的功指在通电相同时间内的大小）
R1∶R2=U1∶U2=P1∶P2=W1∶W2=Q1∶Q2 。
7. 开关在任何位置控制整个电路，即其作用与所在的位置无关。
电流只有一条通路，经过一盏灯的电流一定经过另一盏灯。
如果熄灭一盏灯，另一盏灯一定熄灭。
8. 在一个电路中，若想控制所有电路，即可使用串联的电路。
9. 串联电路中，只要有某一处断开，整个电路就成为断路。
即所相串联的电子元件不能正常工作。
并联电路的特点：
任意拿掉一个用电器，看其他用电器是否工作，如果所有用电器都被拿掉过，而且其
并联电路
他用电器都工作，那么这个电路是并联。
并联电路电流特点：I总=I1+I2+ (I)
并联电路电压特点：U总=U1=U2=...=Un
并联电路电阻特点：1÷R总=1÷R1+1÷R2。

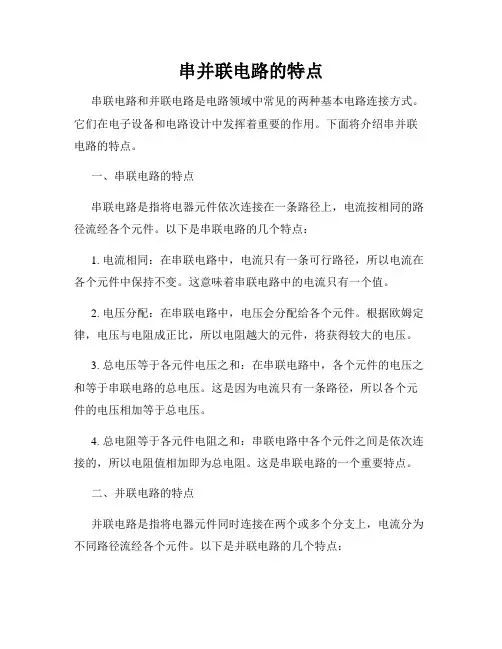

串并联电路的特点
串并联电路的特点串联电路和并联电路是电路领域中常见的两种基本电路连接方式。
它们在电子设备和电路设计中发挥着重要的作用。
下面将介绍串并联电路的特点。
一、串联电路的特点串联电路是指将电器元件依次连接在一条路径上，电流按相同的路径流经各个元件。
以下是串联电路的几个特点：1. 电流相同：在串联电路中，电流只有一条可行路径，所以电流在各个元件中保持不变。
这意味着串联电路中的电流只有一个值。
2. 电压分配：在串联电路中，电压会分配给各个元件。
根据欧姆定律，电压与电阻成正比，所以电阻越大的元件，将获得较大的电压。
3. 总电压等于各元件电压之和：在串联电路中，各个元件的电压之和等于串联电路的总电压。
这是因为电流只有一条路径，所以各个元件的电压相加等于总电压。
4. 总电阻等于各元件电阻之和：串联电路中各个元件之间是依次连接的，所以电阻值相加即为总电阻。
这是串联电路的一个重要特点。
二、并联电路的特点并联电路是指将电器元件同时连接在两个或多个分支上，电流分为不同路径流经各个元件。
以下是并联电路的几个特点：1. 电压相同：在并联电路中，各个元件之间的电压相同。
因为并联电路中，电流可以选择不同的路径流动，但总电流只取决于电源的电压。
2. 电流分配：在并联电路中，电流会分配到各个元件。
根据欧姆定律，电流与电阻成反比，所以电阻越小的元件，将获得较大的电流。
3. 总电流等于各元件电流之和：在并联电路中，各个分支的电流之和等于总电流。
这是因为并联电路中，电流可以选择不同的路径，但总电流是相同的。
4. 总电阻的倒数等于各元件电阻的倒数之和：并联电路中各个元件之间是同时连接的，所以电阻值的倒数相加再取倒数即为总电阻。
这是并联电路的一个重要特点。
总结：串并联电路在实际应用中都具有重要的作用。
串联电路有电流相同、电压和电阻分配等特点；并联电路有电压相同、电流分配等特点。
在设计电子电路和电器设备时，对串并联电路的特点的理解至关重要，可以根据需要来合理选择并应用。
串并联电路的特点总结
串并联电路的特点总结串并联电路是电路中常见的两种电路连接方式，它们具有不同的特点和应用场合。
1. 串联电路的特点：（1）电流相等：在串联电路中，电流只有一条通路可以流动，因此电路中的电流大小相同。
这是因为在串联电路中，电流是在电路中各个元件之间连续流动的。
（2）电压之和等于总电压：在串联电路中，电压是分配在各个串联元件上的，因此电压之和等于总电压。
（3）电阻之和等于总电阻：串联电路中的电阻是依次相连的，因此电阻之和等于总电阻。
这是因为电流只有一条通路可以流动，所以在不同的电阻上压降相加等于总电压。
（4）元件间的电流相同：在串联电路中，电流只有一条通路可以流动，因此在各个串联元件上的电流大小相同。
（5）元件的总功率等于各个元件的功率之和：在串联电路中，电流是相同的，因此各个串联元件上的功率之和等于总功率。
串联电路常见于需要依次通过各个元件的情况，如灯泡串联在一起，通过一个灯泡就可以控制整个电路的通断。
此外，串联电路还可以起到降压的作用，例如变压器的原理。
2. 并联电路的特点：（1）电压相等：在并联电路中，不同的并联元件之间的电压相等，这是因为并联电路中各个元件之间是平行连接的。
（2）电流之和等于总电流：在并联电路中，电流可以通过不同的路径流动，因此各个并联元件的电流相加等于总电流。
（3）电阻之和的倒数等于总电阻的倒数：并联电路中的电阻是平行连接的，而总电阻等于各个并联电阻之和的倒数。
这是因为并联电路中的电流可以流动到各个并联元件上，从而形成多个电流路径。
（4）元件间的电压不同：在并联电路中，不同的并联元件上的电压不同，这是因为并联电路中的电流可以通过不同的路径流动。
（5）元件的总功率等于各个元件的功率之和：在并联电路中，电流可以通过不同的路径流动，因此各个并联元件上的功率之和等于总功率。
并联电路常见于需要同时通过各个元件的情况，例如电器插座中的两个插孔就是并联连接的。
此外，并联电路还可以起到增加电路容量的作用，例如在家庭中，多个电器共用一个电源插座。

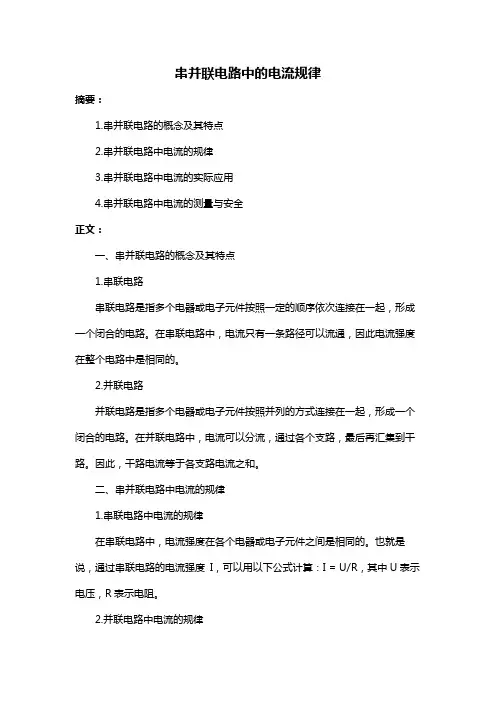

串并联电路中的电流规律
串并联电路中的电流规律摘要：1.串并联电路的概念及其特点2.串并联电路中电流的规律3.串并联电路中电流的实际应用4.串并联电路中电流的测量与安全正文：一、串并联电路的概念及其特点1.串联电路串联电路是指多个电器或电子元件按照一定的顺序依次连接在一起，形成一个闭合的电路。
在串联电路中，电流只有一条路径可以流通，因此电流强度在整个电路中是相同的。
2.并联电路并联电路是指多个电器或电子元件按照并列的方式连接在一起，形成一个闭合的电路。
在并联电路中，电流可以分流，通过各个支路，最后再汇集到干路。
因此，干路电流等于各支路电流之和。
二、串并联电路中电流的规律1.串联电路中电流的规律在串联电路中，电流强度在各个电器或电子元件之间是相同的。
也就是说，通过串联电路的电流强度I，可以用以下公式计算：I = U/R，其中U表示电压，R表示电阻。
2.并联电路中电流的规律在并联电路中，干路电流等于各支路电流之和。
也就是说，如果并联电路中有n 个支路，每个支路的电流分别为I1、I2、I3...In，那么干路电流I 可以用以下公式计算：I = I1 + I2 + I3 +...+ In。
三、串并联电路中电流的实际应用1.家庭电路家庭电路中的电器通常是并联连接的，例如电视机、电冰箱、空调等。
这种连接方式使得各个电器之间互不影响，可以独立工作。
而在串联电路中，如果其中一个电器出现问题，整个电路将会中断。
2.电流表的使用电流表是用来测量电路中电流强度的仪器。
在使用电流表时，需要将其串联在电路中，并且被测电流不要超过电流表的量程。
接线柱的接法要正确，不能直接接在电源两级上，以免造成短路。
四、串并联电路中电流的测量与安全1.电流测量在串并联电路中，可以使用电流表来测量电流强度。
测量时，需要将电流表与被测电路串联，并且确保电流从正接线柱流入，负接线柱流出。
电路基础：串并联分析
电路基础：串并联分析电路是现代生活中必不可少的一部分，对于我们来说，了解电路的基本知识非常重要。
其中，串并联是电路中最基础、最常见的两种电路连接方式。
本文将详细介绍串联和并联的概念、特点以及在实际应用中的分析方法。
串联电路概念串联电路是指将多个电器依次连接，形成一个回路。
在串联电路中，电流只有一条路径可供流动，而电压则分配到每个串联元件上。
特点串联电路的特点包括：电流相同：在串联电路中，由于只有一条路径供电流流动，在整个电路中所有元件上的电流大小相同。
电压分配：根据欧姆定律，串联电路中每个元件所受到的电压与其阻值成正比。
较高阻值的元件所受到的电压也就较高。
总阻值等于各元件阻值之和：在串联电路中，总阻值等于各个元件的阻值之和。
这是因为串联电路中的总阻力等于各个元件阻力之和。
分析方法对于串联电路的分析，最常用的方法是应用基本的欧姆定律和基尔霍夫定律。
欧姆定律：根据欧姆定律，电压等于阻值乘以电流，即。
我们可以利用欧姆定律在串联电路中计算各个元件上的电压。
基尔霍夫定律：根据基尔霍夫定律，串联电路中各个元件之间的总电压等于各个元件上的电压之和。
利用基尔霍夫定律可以得到以下方程：利用以上两个定律以及总阻值等于各个元件阻值之和的特点，我们可以很方便地计算出串联电路中的各项参数。
并联电路概念并联电路是指多个电器并排连接，并在两端形成一个回路。
在并联电路中，每个并联元件都有相同的电压，而总电流分配给每个并联元件。
特点并联电路的特点包括：电压相同：在并联电路中，由于每个并联元件都在相同位置连接到回路上，在整个回路上都有相同的电压。
电流分配：根据欧姆定律，每个并联元件所受到的电流与其导体的导纳成正比。
较低导纳的元件所受到的电流也就较高。
总导纳等于各导纳之和：在并联电路中，总导纳等于各个并联元件导纳之和。
这是因为并联连接将多个导体排列在一起，相当于将它们的导纳加总。
分析方法对于并联电路的分析，同样可以应用欧姆定律和基尔霍夫定律。
串并联电路的特点及规律
并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。
1=1 1=12=13= In2、电压：串联电路中总电压等于各部分电路电压之和。
U=U+L2+U+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。
R=R+R2+R+ Rn理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。
n 个相同的电阻R）串联，则总电阻R=nR .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。
U l/U2=R/R2 U 1：U2：U3：…=R l：R2：R3：…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。
l + I 2+I 3+ In2、电压：文字：并联电路中各支路两端的电压都相等。
U=U=U=U=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。
1/R=1/R I+1/R2+1/R3+……1/Rn理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。
特例：n个相同的电阻R0并联，则总电阻R=R/n .RRR+R求两个并联电阻R、Fb的总电阻R=4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。
I I/I 2= R2/R1（口诀：串联分压，并联分流）总结：中，电压表的示数从 3V 变到 阻器的最大阻值为Q 。
6V,则R 的阻值为 _____ Q,滑动变A. 8VB. 6VC. 4VD. 2V2 .两个小电泡L i 和L 2, L i 的阻值为R, L 2的阻值为2R,它们串联起来接入电路中。
如果 L i 两端的电压为4V ,那么L 2两端的电压为（）A. 8VB. 6VC. 4VD. 2V3.有两个电阻阻值分别为 6Q 和9Q,串联后接到某电源上，那么两电阻中的电流之比为 ，两电阻两端的电压之比为 ;如果6Q 的电阻两端的电压是 4V,那么9Q 的 电阻两端的电压是 电源的总电压是 ,电路的总电阻为 Q o4.如图所示，电压U 恒定为8V, R i = i2Q 。
电阻的串、并联及复杂电路等效
电路中有两处或两处以上接地线，则除了影响电路中各点的
电势外，还将改变电路结构，接地点之间认为是接在同一点 . 2.电路等效的常用方法
（ 1 ） 电流分支法：先将各节点标上字母，判定各支路
元件的电流方向，按电流流向，自左向右将各元件、节点、 分支逐一画出，加工整理即可. （ 2 ） 等势点排列法：标出节点字母，判断出各节点电 势的高低，将各节点按电势高低自左向右排列，再将各节点
能力升华
电路等效简化的原则与方法 例 对图53-1甲、乙所示的电路进行简化，并指出各电
表测量的对象.
甲 图53-1
乙
【解析】用等效电路法分析时，要考虑到安培表的内阻 是很小的，分压作用小，在电流表上几乎没有电压降.对于
图53-1甲，R1的一端与R2、R3的一端通过
相连，可认为R1、
R2、R3的一端等势，同理R1、R2、R3的另一端通过 也是等势的，故R1、R2、R3并联，
(2)并联电路的总电阻小于其中任意 一个电阻 . 任意一个电阻变大时，并联 的总电阻变 大 .
(3)串联电路电流相等，具有分压作 用；并联电路电压相等，具有分流作用.
(4)无论是串联还是并联，其总功率 都等于各个用电器的功率之和，即 P 总 =P1+P2+…+Pn.
二、简单的电路分析 1.首先将电路等效成由几部分组成的串 联电路，按串联电路的特点将电压、功率分 配到各部分. 2.再对具有支路的某一部分按并联电路 的特点，将电流、功率分配到各支路. 3.在分析电路中物理量变化时，应先分 析电阻值不变的那部分电路，再由串、并联 电路的特点分析电阻值变化的那部分电路.
即： ． (5)串联电路功率与电阻成 正比 ，即：
Pn P1 P2 I2 R1 R2 Rn Un U1 U 2 I R1 R2 Rn
串并联电路电流、电压、电阻特点总结
串、并联电路电流、电压和电阻的特点一、电流特点：1、串联电路中各处的电流均相等；公式：2、并联电路中干路电流等于各支路中电流之和；公式：二、电压特点：1、串联电路总电压等于各部分电路两端电压之和；公式：2、并联电路中各支路两端的电压均相等，并且都等于电源电压；公式：三、电阻特点：电阻的串联1、（1）电阻串联越多电路总电电阻越大，因为电阻串联相当于增加了导体的长度。
（2）串联电路有分压作用，电阻越大分压越大。
2、串联电路的总电阻等于各串联电阻之和。
3、电阻串联的公式：（1）R=R1+R2+…+R n（2）n个相同的电阻R串联，总电阻R串=nR4、在下边空白处证明串联电路的电阻特点：电阻的并联1、电阻并联越多电路总电阻越小，电阻并联相当于增大了导体的横截面积。
（同时并联使用的用电器越多，电路的总电流越大）2、并联电路总电阻的倒数等于各并联电阻倒数之和。
3、电阻并联公式：（1）R1=11R+21R+……+n R1（2）n个相同的电阻R并联，总电阻R并=nR4、在下边空白处证明并联电路的电阻特点：1 / 1文档可自由编辑5、两个电阻并联时：（在下边空白处推出计算关系）6、（1）几个电阻并联，只要其中一个电阻增大，电路的总电阻也随之增大；（2）滑动变阻器无论串联还是并联，只要自身阻值增大，电路中的总电阻也随之增大。
四、综合应用：1、下图中分析甲乙两电阻的大小(1) (2)2、同种材料制成的导体，粗细不均，AB=BC，按图中方式接入电路。
则R AB R BC，I AB I BC,U AB U BC3、已知R1:R2:R3=1:2:3，则（1）若三个电阻串联时，I1:I2:I3= , U1:U2:U3= ;（2）若三个电阻并联时，I1:I2:I3= , U1:U2:U3= 。
4、三个相同电阻R同时接入电路中，可以接出4个不同的总电阻值，分别为：其它测电阻的方法1、利用电流表、定值电阻R0，测未知电阻R X的阻值。
串并联电路
串并联电路
串联电路和并联电路都是电路中元件连接的两种常见方式。
串联电路：在串联电路中，电子元件按照一条路径依次连接。
每个元件之间只有一个共同的电流路径。
电流在串联电路中保持不变，而电压分担于每个电子元件。
换句话说，电流在串联电路中是相同的，而电压在元件间分配。
并联电路：在并联电路中，电子元件的一个端口连接到相同的起点，而另一个端口连接到相同的终点。
并联电路中的电流分担于每个电子元件，而电压在并联电路中保持不变。
换句话说，电压在并联电路中是相同的，而电流在每个元件之间分配。
串并联电路的特点和应用场景：
•串联电路可以用于构建电压增加器、照明电路、电池组等。
在串联电路中，电压逐个元件累积，因此总电压等于每个
元件的电压之和。
•并联电路可用于构建电流增加器、平行电源、电源适配器等。
在并联电路中，电流分担于各个元件，因此总电流等
于每个元件的电流之和。
•在电子电路中，常常需要组合使用串联和并联电路，以满足特定的功能和电路需求。
•运用串并联电路可以实现对电流和电压的控制，同时在电路设计和分析中也起到重要作用。
总之，串联和并联电路是电路中两种基本的连接方式，它们在电流和电压的分布上有所不同，应根据具体的电路需求和设计要求来选择合适的连接方式。
串并联电路的电流及电压特点
摩擦生电；电荷相互作用；电流的方向；电路的四个要素串并联电路的电流及电压特点串联电路的特点：开关同时控制两个的灯泡；电流处处相等I1=I2=I3=I总；总电压等于用电器电压之和U总=U1+U2并联电路的特点：干路上的开关控制总的电路；支路上开关控制支路上的电灯；支路上的电灯互不影响；干路上总电流等于支路上各电流之和，I总=I1+I2；支路上电压相等U总=U1=U21．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V，若需要一个提供9V电压的电源，则需要把__________节干电池__________联起来。
2、学校每一层楼都有安装一个空气自动开关，允许通过它的最大电流是20A，如果每一间教室内每一盏日光灯的电流约400mA，则每一层楼最多可安装盏这样的日光灯。
3、图所示的电路中，电源是由4节干电池串联而成，开关闭合后，电流表和电压表的读数分别是0.5A和2.0V，则通过R1的电流是A，R2两端的电压是V，4、如图11-6所示的电路，电源电压为6V，电压表Vl的示数为U l=1.5V，则电压表V2的示数U2= V．5、如左下图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为__ _V ，灯L1两端的电压为__ _V ，灯L2两端的电压为_ __V。
如图所示， L1与L2是两只完全相同的灯泡，其中电流表A1的示数为0.6A，则电流表A2的示数是 A，1min通过灯泡L1的电荷量是 C。
6、在图所示的电路中，开关S闭合后，电压表V1、V2的读数分别为6V、4V.则电阻R1两端的电压是 V，R2两端的电压是 V。
7、在图中所示电路中，两盏灯的连接方式是_________联。
若两盏灯完全相同。
电源电压为9V，闭合开关后，电流表的示数为 0.3A，则 10s钟通过电灯L2的电量是_______C，电压表的示数为_______V。
通过灯泡L1与L2的电流之比是。
专题2 串并联电路的识别与设计(解析版)
专题2 串并联电路的识别与设计串并联电路的识别是学习电学必备的一种技能，准确的识别串并联电路是后来学好欧姆定律、电功率最基础的一个知识储备。
而串并联电路特点的掌握是根据要求设计电路的基础，设计电路就是根据串并联电路特点和题目要求进行设计的。
一、串并联电路的识别：1、串并联电路特点：串联电路 并联电路 定义 电路元件逐个按顺序首尾连接两个或两个以上元件并列接在电路两点间路径只有一条 两条或多条 开关作用 控制整个电路 干路开关控制整个电路，支路开关只控制本支路用电器关系 互相影响 互不影响 2、掌握串并联电路特点，利用串并联电路的四个特点，识别串并联电路：（1）定义法判断：首尾相连是串联；“首首”相连，“尾尾”相连是并联。
（“首”是电流的流入端，“尾”是电流的流出端）（2）电流流向法判断：电流从电源正极出发，经过各个用电器回到电源的负极，不分流，只有一条电流路径的是串联；电流从电源正极出发，在某处分为几条支路，每条支路上有用电器，最后汇合回到负极的是并联。
（3）拆除法判断：拆除任意一个用电器，其他用电器都停止工作是串联；拆除任意一个用电器，不会影响其他用电器是并联。
例题1 （2021广西贺州）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）【答案】A 。
考点透视迷津点拨与点对点讲【解析】电压表相当于断路，开关闭合后，灯泡L1、L2首尾相连，是串联，A正确；电阻R1、R2并列的接入电路两点间，是“首首相连，尾尾相连”,存在2条支路，两电阻并联，B错误；开关都闭合后，灯泡L1、L2“首首相连，尾尾相连”,存在2条支路，两灯泡并联， C 错误；去掉电流表，开关都闭合，电阻R1、R2“首首相连，尾尾相连”,存在2条支路，两电阻并联，D错误。
故选A。
【点拨】（1）我们所说的串并联电路是指用电器串联还是并联的电路，在分析的过程中，电流表、电压表可以去除不管。
（2）注意局部短路的情况：在分析电流流向时，由于用电器阻碍电流，所以，当用电器两端有导线并联时，电流“走导线不走用电器”，用电器就会被短路。
1 串并联电路
人教版《物理》选修3-1
串联电路总电阻和分电阻的关系: 总电阻等于各分电阻之和; R=R1+R2+R3 串联电路有分压作用：
分得的电压与电阻成正比
U1∶U2∶U3=R1∶R2∶R3
人教版《物理》选修3-1
2、并联电路： (1)特点： φ0=φ1=φ2=φ3 φ4=φ5=φ6=φ7 φ1- φ4 = φ2 -φ5 =φ3-φ6 =φ0 -φ7 U14=U25=U36=U07 并联电路中各支路两端电压相等； 总电流等于各支路电流之和；
讨论：多个电阻串联呢？
串联电路的总电阻等于各部分电路电阻之和
人教版《物理》选修3-1
2.并联电路:
I I1 I 2
I1 I 2 I U U1 U 2
I
I1 R1 I2 R2
U
1 1 1 R R1 R2
1 1 1 1 讨论：多个电阻并联呢？ R R1 R2 Rn
（电荷分布是稳定不变的）
人教版《物理》选修3-1
U01=φ0 -φ1 ; U12 = φ1-φ2
U23=φ2-φ3; U03 =φ0 –φ3
U01+U12+U23= φ0 –φ3= U03 总电压等于各部分导体两端电压之和； （电势沿电流方向逐步降落）
人教版《物理》选修3-1
(2)性质：
当电流I通过R1、R2、R3的串联电路时，总的电压 降U=U1+U2+U3=IR1+IR2+IR3
表头G的满偏电压UR=IgRg=0.03V,电阻R分担的 电压UR=U-Ug=2.97V.串联电阻R的作用是分担一 部分电压。作这种用途的电阻叫分压电阻。由欧 姆定律可求出分压电阻：
人教版《物理》选修3-1
串联并联电路中电流的特点
串联并联电路中电流的特点串联电路中电流的特点：1.相同的电流：在串联电路中，电流在整个电路中保持不变，无论是通过电源还是通过电阻器。
2.等效电阻：所有串联电阻器中的电流相等，因为电流只能在电路中的一条路径中流动，所以电流在串联电阻器中不分流、不合流。
3.若干电阻之和：在串联电路中，电源提供的总电压，根据欧姆定律，分布在各个电阻上，电流可以按照电阻的大小，分布在各个电阻上。
4.电阻的加法：在串联电路中，若有n个电阻器串联在一起，总电阻为各个电阻的电阻之和。
并联电路中电流的特点：1.分配电流：并联电路中，电流在各个并联支路中分流。
根据基尔霍夫定律，总电流等于各个支路电流之和。
2.同电压：在并联电路中，各个支路器件之间是同电压连接，因此每个支路器件都可以得到相同的电压，与电源提供的电压相同。
3.等效电阻：在并联电路中，各个支路器件的电压相等，根据欧姆定律，电流与电阻成反比，因此电流在各个支路中分配到的电流与电阻的倒数成正比。
4.电阻的倒数之和的倒数：在并联电路中，若有n个电阻器并联在一起，总电阻等于各个电阻的倒数之和的倒数。
在实际应用中，串联电路和并联电路具有不同的特点和应用场景。
串联电路特点：1.串联电路可以提供较大的电阻，适用于需要较大电阻的场合。
2.串联电路中的电流在各个电阻器中是相同的，因此可以通过改变电阻器的数值来调节电流大小。
3.串联电路中的电压分布在各个电阻上，能够提供相对稳定的电压输出。
并联电路特点：1.并联电路可以提供较小的总电阻，适用于需要较小电阻的场合。
2.并联电路中的电流会分流到各个支路中，各个支路中的电流可以独立调节。
3.并联电路可以提供相对稳定的电流输出，因为各个支路器件可以独立工作。
4.并联电路中的电压相同，适用于需要相同电压的器件连接的场合。
串并联电路电压的特点
1.串并联电路电压的特点
（1）串联：U总=U1+U2
特点：串联电路的总电压等于各部分电路两端电压之和。
（2）并联：U总=U1=U2
特点：在并联电路中，各支路两端的电压相等。
计算公式：U=IR=P/I
2.串联电路中总电压等于各部分电压之和,用公式表示就是：U 〓
U1+U2+...+Un
并联电路中的电压处处相等，用公式表示就是：U 〓U1 〓U2 〓 ... 〓Un 3. 串联电路电流处处相等，总电压等于各支路电压之和，总电阻等于各电阻的和（因为这相当与增加了电阻的长度）
并联电路电压处处相等，总电流等于各支路电流之和，总电阻的倒数等于各电阻阻值的倒数之和（因为这相当与增加了电阻的横截面积）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．小明要研究串联电路的电流特点，连 ．小明要研究串联电路的电流特点， 接了如图电路。闭合开关后，测出甲、 接了如图电路。闭合开关后，测出甲、乙、 丙三处的电流， 丙三处的电流，则这三处的电流大小关系 是 （ ） A甲处最大 甲处最大 B．乙处最大 ． 乙 C．丙处最大 ． 甲 丙 D．一样大 ．
L1 L2
二、并联电路地特点： 并联电路地特点：
一、并联电路的特点 ①并联电路干路中的电流等于各支路中的 电流之和。 电流之和。 I=I1+I2+…… 并联电路两端的电压相等。 ②并联电路两端的电压相等。 U=U1=U2=…… ③并联电路总电阻的计算公式 R1·R2 R= R1+R2 几个导体并联起来,相当于增加了导体的 ＿＿＿＿ 几个导体并联起来 相当于增加了导体的 横截面积
2．如图电路中，当开关S闭合时，电流表 ．如图电路中，当开关 闭合时 闭合时， A1的读数为 .3A，电流表 的读数为 .5A。 的读数为0. ，电流表A的读数为 的读数为0. 。 则通过电阻R 的电流大小为______A。 则通过电阻 2的电流大小为 。
R2 R1 1
S
3.阻值分别为 欧、4欧的两个电阻，串联 阻值分别为6欧 欧的两个电阻， 阻值分别为 欧的两个电阻 后的总电阻是________，并联后的总电阻 后的总电阻是 ， 是______
4．如图，R1=2 ，R2=3 ，电压表的示数 ．如图， 两端的电压和电源电压。 为1V。求：R2两端的电压和电源电压。 。
5．如图所示电路中，R1＝20Ω，电路总电 如图所示电路中， Ω 阻为12Ω 电流表示数为0.3A，请计算 阻为 Ω，电流表示数为 ， （1）电阻 2的阻值； （2）电源电压； ）电阻R 的阻值； ）电源电压； （3）通过 2的电流。 ）通过R 的电流。
一、串联电路的特点
一、串联电路的特点 ①串联电路中的电流处 ②串联电路两端的总电压等于各串联导体 两端电压之和。 两端电压之和。 U=U1+U2+…… ③串联电路总电阻的计算公式 R=R1+R2+…… 长度 导体串联起来， 导体串联起来，相当于增加了导体的 ＿＿＿
1、电路中并联的电灯（用电器）越多，干路中 、电路中并联的电灯（用电器）越多， 电灯 电流越大，可能会引起电源超载而损坏电源 损坏电源。 的电流越大，可能会引起电源超载而损坏电源。 2、并联电路中，某条支路上的电阻越小，则该 、并联电路中，某条支路上的电阻越小， 电阻越小 条支路上的电流越大 电流越大。 条支路上的电流越大。
