电流互感器及电压互感器选择

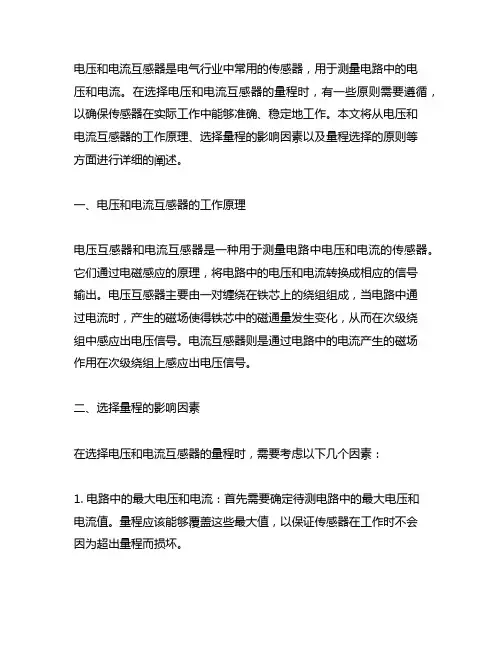

简述电压和电流互感器选择量程的原则
电压和电流互感器是电气行业中常用的传感器，用于测量电路中的电压和电流。
在选择电压和电流互感器的量程时，有一些原则需要遵循，以确保传感器在实际工作中能够准确、稳定地工作。
本文将从电压和电流互感器的工作原理、选择量程的影响因素以及量程选择的原则等方面进行详细的阐述。
一、电压和电流互感器的工作原理电压互感器和电流互感器是一种用于测量电路中电压和电流的传感器。
它们通过电磁感应的原理，将电路中的电压和电流转换成相应的信号输出。
电压互感器主要由一对缠绕在铁芯上的绕组组成，当电路中通过电流时，产生的磁场使得铁芯中的磁通量发生变化，从而在次级绕组中感应出电压信号。
电流互感器则是通过电路中的电流产生的磁场作用在次级绕组上感应出电压信号。
二、选择量程的影响因素在选择电压和电流互感器的量程时，需要考虑以下几个因素：1. 电路中的最大电压和电流：首先需要确定待测电路中的最大电压和电流值。
量程应该能够覆盖这些最大值，以保证传感器在工作时不会因为超出量程而损坏。
2. 测量精度要求：不同的应用场景对测量精度的要求不同。
一般来说，量程越小，测量精度也会相对提高。
但如果量程过小，可能无法覆盖实际工作范围，导致测量失真。
3. 安全因素考虑：在选择量程时，也需要考虑安全因素。
如果量程设置过大，可能无法检测到电路中的小信号变化，影响测量精度。
而设置过小的量程，则可能使得传感器在工作时超出额定范围，存在安全隐患。
三、量程选择的原则在实际选择电压和电流互感器的量程时，可以遵循以下原则：1. 确定电路中的最大电压和电流值，并在此基础上选择略大于这些最大值的量程。
这样可以保证在电路中发生异常情况时，传感器不会因为超出量程而损坏。
2. 根据实际测量精度要求，选择合适的量程。
如果精度要求较高，可以考虑选择小量程的传感器，而如果精度要求一般，可以选择较大量程的传感器。
3. 安全考虑也是量程选择的重要因素，需要在满足测量要求的前提下，尽量选择合适的量程，既能保证测量精度，又能保证传感器在工作时的安全性。
电流互感器电压互感器的选择
（1）电流互感器一次电流选择：
测量表计回路的电流选择。
测量表计回路用的电流互感器选择应考虑以下因素：连接测量仪表用的电流互感器的额定一次电流，应使正常负荷下仪表指示在刻度标尺的三分之二，并应考虑过负荷运行时能有适当的指示。
因此，电流互感器的一次电流可选择为I 1>=1.25I e ，（其中I 1为电流互感器一次电流；I e 为发电机和变压器的额定电流，对线路应取最大负荷电流）。
对于直接启动电动机的测量仪表用电流互感器应选用I 1>1.5Ie 。
（2）电流互感器二次电流选择：一般为5A ，但为了增加电流互感器二次允许负荷，减小连接电缆的导线截面及提高准确等级，应尽可能选用二次额定电流为1A 的电流互感器。
（3）电压互感器一次电压选择：一次电压等级有0.5、3、6、10、15、18、20、35、60、110、220、330、500KV 。
上述电压等级是指电压互感器一次绕组接于电网的线电压。
若电压互感器接于电网的相电压上，其一次绕组的额定电压为U xe ＝U x_xe /3。
（其中U xe 为额定一次相电压，U x_xe 为额定一次线电压）；所选择的电压互感器应符合下列条件，即1.1U x_xe >U e >0.9 U x_xe 或1.1U xe >U 1e >0.9 U xe ； （4）电压互感器二次电压选择：。

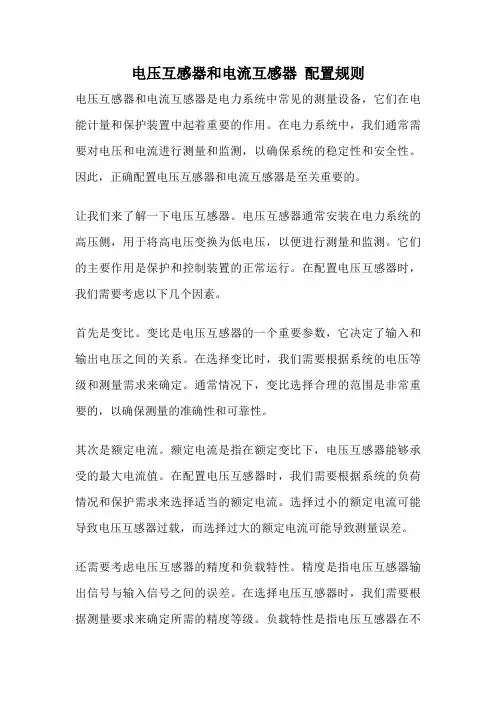

电压互感器和电流互感器 配置规则
电压互感器和电流互感器配置规则电压互感器和电流互感器是电力系统中常见的测量设备，它们在电能计量和保护装置中起着重要的作用。
在电力系统中，我们通常需要对电压和电流进行测量和监测，以确保系统的稳定性和安全性。
因此，正确配置电压互感器和电流互感器是至关重要的。
让我们来了解一下电压互感器。
电压互感器通常安装在电力系统的高压侧，用于将高电压变换为低电压，以便进行测量和监测。
它们的主要作用是保护和控制装置的正常运行。
在配置电压互感器时，我们需要考虑以下几个因素。
首先是变比。
变比是电压互感器的一个重要参数，它决定了输入和输出电压之间的关系。
在选择变比时，我们需要根据系统的电压等级和测量需求来确定。
通常情况下，变比选择合理的范围是非常重要的，以确保测量的准确性和可靠性。
其次是额定电流。
额定电流是指在额定变比下，电压互感器能够承受的最大电流值。
在配置电压互感器时，我们需要根据系统的负荷情况和保护需求来选择适当的额定电流。
选择过小的额定电流可能导致电压互感器过载，而选择过大的额定电流可能导致测量误差。
还需要考虑电压互感器的精度和负载特性。
精度是指电压互感器输出信号与输入信号之间的误差。
在选择电压互感器时，我们需要根据测量要求来确定所需的精度等级。
负载特性是指电压互感器在不同负载条件下的输出特性。
在配置电压互感器时，我们需要确保其负载特性与所连接的设备相匹配。
接下来，让我们来了解一下电流互感器。
电流互感器通常安装在电力系统的低压侧，用于将高电流变换为低电流，以便进行测量和监测。
它们的主要作用是测量和保护装置的正常运行。
在配置电流互感器时，我们需要考虑以下几个因素。
首先是额定电流。
额定电流是指在额定变比下，电流互感器能够承受的最大电流值。
在选择电流互感器时，我们需要根据系统的负荷情况和保护需求来确定适当的额定电流。
选择过小的额定电流可能导致电流互感器过载，而选择过大的额定电流可能导致测量误差。
其次是精度和负载特性。
精度是指电流互感器输出信号与输入信号之间的误差。
电流电压互感器的正确选择和使用
电流电压互感器的正确选择和使用电流电压互感器是一种用于测量电流和电压的设备，广泛应用于电力系统中。
正确选择和使用电流电压互感器对于电力系统的正常运行和安全性至关重要。
下面将从选择互感器类型、额定参数、安装位置和使用注意事项等方面进行详细介绍。
一、选择互感器类型1.电流互感器类型选择：根据测量电流的大小，选择合适的电流互感器类型。
一般分为小电流互感器和大电流互感器两种类型。
小电流互感器适用于测量小电流，具有较高的精度和灵敏度。
大电流互感器适用于测量大电流，具有较高的额定电流和耐受能力。
2.电压互感器类型选择：根据测量电压的大小和电力系统的要求，选择合适的电压互感器类型。
一般分为带绝缘套管和不带绝缘套管两种类型。
带绝缘套管的电压互感器适用于高电压系统，能够提供良好的绝缘性能。
不带绝缘套管的电压互感器适用于低电压系统，具有较高的测量精度。
二、额定参数选择1.电流互感器额定电流选择：根据电力系统的负荷特点和测量需求，选择合适的电流互感器额定电流。
额定电流应略大于系统最大负荷电流，以确保测量精度和设备的安全性。
2.电压互感器额定电压选择：根据电力系统的电压等级和测量需求，选择合适的电压互感器额定电压。
额定电压应略大于系统最高电压，以确保测量精度和设备的安全性。
三、安装位置选择1.电流互感器安装位置选择：电流互感器应安装在电力系统中的主要电流回路上，以保证对整个电流的准确测量。
一般选择在电源侧或负载侧的主要电缆上安装。
2.电压互感器安装位置选择：电压互感器应安装在电力系统中的主要电压回路上，以保证对整个电压的准确测量。
一般选择在电源侧或负载侧的主要开关设备上安装。
四、使用注意事项1.定期检查和校验：定期检查和校验互感器的工作状态和准确度，以确保测量结果的可靠性和准确性。
2.防止过载：互感器在使用过程中应避免超过其额定电流或电压，以防止设备的损坏和测量结果的失真。
3.防止温度过高：互感器在使用过程中应避免长时间高温工作，以保证设备的安全性和寿命。
电流互感器和电压互感器选择和计算导则正文
电流互感器和电压互感器选择和计算导则正文电流互感器和电压互感器是电力系统中常用的传感器设备，用于测量和监测电流和电压。
在选择和计算互感器时，需要考虑多个因素，包括电流或电压的范围、精度要求、负载容量、安装方式等。
本文将详细介绍电流互感器和电压互感器的选择和计算导则。
一、电流互感器选择和计算导则1.电流范围选择：根据被测电流的最大值和最小值，选择合适的电流互感器。
通常，电流互感器的额定电流应为被测电流的1.2倍，以确保互感器在额定电流下的正常工作。
2.精度要求：根据应用的需求确定电流互感器的精度等级，常见的精度等级有0.1、0.2、0.5等。
精度等级越高，互感器的测量误差越小，但价格也相应增加。
3.负载容量：互感器的负载容量是指互感器能够承受的额定负载电流。
在选择互感器时，需要根据负载电流的最大值确定互感器的负载容量，以确保互感器在额定负载下的正常工作。
4.安装方式：根据具体的应用场景选择合适的电流互感器安装方式，常见的安装方式有固定式、可分离式和插拔式。
固定式适用于固定装置，可分离式适用于需要经常换位的场合，插拔式适用于需要频繁更换互感器的场合。
5.计算导则：电流互感器的计算一般通过测量电流和互感器的变比计算得出。
设被测电流为I，互感器的变比为N，则互感器的二次电流为I2=I*N。
根据互感器的额定电流和变比，可以计算出互感器的额定二次电流。
二、电压互感器选择和计算导则1.电压范围选择：根据被测电压的最大值和最小值，选择合适的电压互感器。
通常，电压互感器的额定电压应为被测电压的1.2倍，以确保互感器在额定电压下的正常工作。
2.精度要求：根据应用的需求确定电压互感器的精度等级，常见的精度等级有0.1、0.2、0.5等。
精度等级越高，互感器的测量误差越小，但价格也相应增加。
3.负载容量：互感器的负载容量是指互感器能够承受的额定负载电压。
在选择互感器时，需要根据负载电压的最大值确定互感器的负载容量，以确保互感器在额定负载下的正常工作。
浅谈如何选择35、10kV电力系统中电压互感器、电流互感器
浅谈如何选择35、10kV电力系统中电压互感器、电流互感器摘要：针对日益扩大的电力系统，研究选择电流互感器、电压互感器时各种相互矛盾的因素以及合理地选用电流互感器、电压互感器的原则，具有十分重要的意义。
关键词：电流互感器电压互感器选择随着电力系统网络的日益扩大，系统短路容量随之增大，电网上谐波普遍存在。
在35、10kV中压电网中电压互感器（PT）、电流互感器（CT）是电力系统中一次与二次的连接环节，他们的各项性能指标直接影响整个电力系统安全运行和二次自动化保护的正确动作。
由于电网中谐振现象的普遍存在，所以PT是电网运行中很容易出现故障的元件，选择时一定要谨慎；而某些35、10kV线路正常供电负荷又相对较小，造成选择CT时既要确保动热稳定要求以及线路短路时保护CT满足10%误差曲线要求，又要保证正常情况下表计测量的准确性，还要考虑结构紧凑、经济合理。
实际运行中曾出现过线路短路时CT饱和，保护拒动，因而影响系统安全；也出现过变比选择过大造成计量不准，影响企业效益和信誉。
因此在设计和选择PT、CT时必须综合考虑以上各因素。
首先谈谈变电站的实际应用情况。
35kV胡蚁变电站主变容量8000kVAR，电压等级35/10kV。
由于该变电站靠近西郊110kV变电站，10kV母线短路容量较大，因10kV出线负荷要为农村负荷，在一年内不同季节变化较大，正常时负荷比较小，农忙季节负荷又很大。
10kV出线负荷情况见表1。
建站时10kV开关站采用的是河南思达公司生产的预装式开关站，其CT变比为两条线路100/5，两条线路150/5；PT为普通型JDZJ-10一组，采用RN1-10/0.5熔断器保护。
在一年的实际运行中，出现了如下问题：1.计量上出现35kV侧与10kV侧有误差现象；2.PT及保护熔断器各烧坏一只。
经过分析认为原因如下：10kV侧负荷长时间小于CT负荷的50%，造成计量出现偏差；当地电网中谐振比较大，而PT又没有采取抗谐振措施，熔断器的反应时间过长造成的。
电流互感器和电压互感器选择及计算导则
电流互感器和电压互感器选择及计算导则电流互感器和电压互感器是电力系统中常用的测量装置，用于测量和保护电流和电压。
在选择和计算互感器时，需要考虑许多因素，如额定电流、额定电压、准确度等。
本文将详细介绍电流互感器和电压互感器的选择及计算导则。
1.选择电流互感器的额定电流：电流互感器的额定电流应根据所需测量的电流范围来确定。
一般来说，额定电流应略大于实际测量电流的最大值，以保证互感器在额定工作范围内的准确度和稳定性。
2.选择电流互感器的准确度等级：电流互感器的准确度等级决定了测量的准确程度，常见的准确度等级有0.1、0.2、0.5等。
一般来说，对于需要高精度测量的场合，应选择较高的准确度等级。
3.计算电流互感器的一次侧额定电流：一次侧额定电流指的是电流互感器的一次绕组所能承受的最大电流。
根据电流互感器的额定变比和一次侧额定电流可以得到二次侧的额定电流。
4.考虑电流互感器的负载能力：电流互感器的负载能力是指在额定负载时，互感器的二次绕组电压降不超过一定范围。
在选择电流互感器时，需要考虑系统的负载情况，以确保互感器的正常工作。
5.选择电流互感器的阻抗：电流互感器的阻抗决定了互感器的性能和工作条件。
一般来说，电流互感器的阻抗应在一定范围内，以保证互感器的稳定性和准确度。
1.选择电压互感器的额定电压：电压互感器的额定电压应根据实际测量的电压范围来确定。
一般来说，额定电压应略大于实际测量电压的最大值，以保证互感器在额定工作范围内的准确度和稳定性。
2.选择电压互感器的准确度等级：电压互感器的准确度等级决定了测量的准确程度，常见的准确度等级有0.1、0.2、0.5等。
一般来说，对于需要高精度测量的场合，应选择较高的准确度等级。
3.计算电压互感器的一次侧额定电压：一次侧额定电压指的是电压互感器的一次绕组所能承受的最大电压。
根据电压互感器的额定变比和一次侧额定电压可以得到二次侧的额定电压。
4.考虑电压互感器的负载能力：电压互感器的负载能力是指在额定负载时，互感器的二次绕组电流不超过一定范围。
电气设备的原理与选择
I 0 N1 fi bc sin( ) 100% I1 N1 I 0 N1 i sin i cos( ) 3440(') I1 N1
相位差:
电流互感器的准确级和额定容量
CT的准确级
CT根据测量时误差的大小而划分为不同的准确级。准确级是 指在规定的二次负荷范围内，一次电流为额定值时的最大电 流误差。
五、限流电抗器的选择
厂、站装设限流电抗器的主要目的是限制短路电流，以便选择 轻型断路器及较小截面的电缆，有的还用来在短路故障时维持母线 的残压水平，以提高厂用电动机及其它用户的工作可靠性。但电抗 器在运行中有少量的功率损失及显著的电压损失，从而使另一侧的 电压水平有所降低，故应加以校验。
10kV出线2
•一次回路电压的选择 0.8UN1<UNs<1.2UN1
•二次回路电压的选择
•种类和型式选择
PT的种类和型式应根据装设地点和使用条件进行选择。 在6～35KV屋内配电装臵中，一般采用油浸式或浇注式；110～ 220KV，常采用串级式电磁PT；110-500KV 的配电装臵，当容量 和准确级满足要求时，可采用电容式电压互感器。
变比:
额定电流比 ，一次、二次额定电流之比
Ki I N1 / I N 2 N2 / N1
电流互感器的误差：
I1 N1 I 2 N 2 I 0 N1
N2 I1 I 2 I0 I2 I0 N1 '
I1
I2 I0
z0 z2l
由于CT本身存在励磁损耗和磁饱和等影响，一次电流和二次 电流测量值得数值和相位都有差异，即测量结果有误差。 电流误差:
电流互感器和电压互感器如何选择9.12
电流互感器和电压互感器如何选择9.12
电流互感器和电压互感器如何选择？
（1）电流互感器的选择：电流互感器的⼆次侧额定电流⼀般是5A。
在选择电流互感器时除了按照电器元件的⼀半条件进⾏选择和校验外，因为它是测量⽤的，所以对于测量准确度是有⼀定要求的。
电流互感器的准确度通常分为很多等级，如0.2级、0.5级、1级、3级等，⽤在不同的需要场合。
电流互感器的准确度与⼆次侧所接的负荷开关，如果功率消耗超过该准确度所允许的数值范围，则电流互感器的准确度将降低。
电流互感器⼆次侧的负载，包括有所接仪表和继电器电流线圈的电阻、导线电阻及连接外的接触电阻等。
保证电流互感器准确度的条件为
实际上，连接导线的电阻R’应⼩于R，否则不能满⾜准确度的要求。
通常连接导线的长度⼩于2m，其截⾯⼤于（或等于）2.5㎜2。
（2）电压互感器的选择：选择电压互感器除了考虑它的形式和额定电压之外，也要考虑它的准确度。
和电流互感器⼀样，也要使它⼆次侧所接的负荷不得超过其额定负荷，即。
电流互感器和电压互感器选择及计算导则
这种电流互感器，当已知其二次励磁特性和二次绕组电阻时，便可估算其暂态性能，它对应于额定值或较低值
的一次对称短路电流下的负荷与工作循环任何组合，但不超过由二次励磁特性确定的电流互感器能力的理论限值。
注：一次导体为单匝、二次绕组均匀分布和返回导体影响可忽略的电流互感器一般为低漏磁电流互感器。
3.1.3.15 高漏磁电流互感器 high leakage flux current transformer 不符合3.1.3.14条要求的电流互感器为高漏磁电流互感器。对于TP类电流互感器，如不符合该要求时，制造厂要 考虑加大裕度，以计及漏磁增加的影响作用，使这种电流互感器能满足规定的工作循环。
TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差( )。对剩磁无限制。
TPY级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差（ ）。剩磁不超过饱和磁通的10％。 TPZ级：准确限值规定为在指定的二次回路时间常数下，具有最大直流偏移的单次通电时的峰值瞬时交流分量误
差（ ）。无直流分量误差限值要求。剩磁实际上可以忽略。
Kpcf = Ipcf / Ipn
（7）
3.1.3.18
给定暂态系数 specified transient factor（K）1）
为考虑电流互感器暂态饱和影响由用户给定的暂态系数。K为所选用互感器的额定准确限值一次电流Ipal与保护校
验故障电流Ipcf之比，即：
K=Ipal/Ipcf=Kalf/Kpcf
前言
随着超高压系统的发展和电力体制的改革，继电保护系统和测量计费系统对电流互感器和电压互感器提出了许 多新的和更严格的要求，现有的选择和计算方法已不能适应。为了规范电流互感器和电压互感器的选择和计算方 法，统一对产品开发的技术要求，解决设计应用存在的问题，特制定此标准。
常规电流互感器和电压互感器参数选择及计算图文共116页
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
常规电流互感器和电压互感 器参数选择及计算图文
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
!!!电流互感器和电压互感器选择及计算导则
电流互感器和电压互感器选择及计算导则电流互感器和电压互感器是电力系统中常用的测量装置，用于测量电流和电压的变化情况。
在选择和计算电流互感器和电压互感器时，需要考虑多个因素，如测量范围、精度、负载容量、绝缘能力等。
本文将详细介绍电流互感器和电压互感器的选择和计算导则。
1.电流互感器的选择电流互感器用于测量电流的大小。
在选择电流互感器时，需要考虑以下因素：1.1测量范围：根据所需测量电流的大小，选择适合的互感器测量范围。
互感器的测量范围应该大于需要测量的电流范围，通常选择测量范围的1.2倍左右。
1.2精度等级：根据精度要求选择合适的互感器精度等级。
常见的精度等级有0.1级、0.2级、0.5级等，精度等级越高，测量准确度越高。
1.3载流能力：根据被测电路的负载情况选择互感器的载流能力。
互感器的负载能力应大于被测电流的负载能力，以确保测量的准确性和稳定性。
1.4绝缘能力：根据电路的绝缘要求选择互感器的绝缘能力。
互感器的绝缘等级应满足被测电路的绝缘要求，以确保测量过程中的安全性。
2.电流互感器的计算选择合适的电流互感器后，需要进行计算以确定电流互感器的技术参数，如一次参数、二次参数和差动系数等。
以下是电流互感器的计算导则：2.1一次参数计算：一次参数包括一次电流（I1）、一次电流相位（Φ1）和一次负载电阻（Rl）。
根据被测电流的最大值和测量精度要求，计算一次电流的大小，并确定一次电流的相位。
根据一次电流和负载电阻的关系，计算一次负载电阻的大小。
2.2二次参数计算：二次参数包括二次电流（I2）、二次电流相位（Φ2）和二次负载电阻（Rt）。
根据一次电流、一次负载电阻和互感器的变比关系，计算二次电流的大小。
根据二次电流和负载电阻的关系，计算二次负载电阻的大小。
根据测量精度要求，确定二次电流的相位。
2.3差动系数计算：差动系数（Kd）是互感器计算和测量中的重要参数，用于评估互感器的性能。
差动系数表示二次侧电流和一次侧电流的比值，计算公式为：Kd=I2/I1、根据实际测量和计算结果，确定互感器的差动系数。
电流互感器和电压互感器选择和计算导则正文
电流互感器和电压互感器选择和计算导则The Guide for Selection and Calculation ofCurrent Transformer and voltage Transformer范围本导则为电流互感器和电压互感器的选择和计算导则，包括：对互感器的性能要求，互感器类型及参数选择，计算方法等本导则适用于交流电流互感器、电磁式电压互感器和电容式电压互感器，不适用于保护装置内部专用的小互感器、各类变送器和直流电流互感器。
本导则适用于发电厂和变电所工程用的电流互感器和电压互感器，不适用于试验室用互感器。
2 引用标准下列标准所包含的条文，通过本标准引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 1207－1997 电压互感器GB 1208－1997 电流互感器GB 4703－84 电容式电压互感器GB 14285－93 继电保护和安全自动装置技术规程GB 16847－1997 保护用电流互感器暂态特性技术要求DL －2000 火力发电厂、变电所二次接线设计技术规程DL －2000 电测量及电能计量装置设计技术规程IEEE Std C37.110－1996 保护继电器用电流互感器的应用导则3名词和定义3.1名词及代号本导则采用以下名词及代号，其中有些名词的定义详见3.2及3.3节：3.2电流互感器有关定义3.2.1 电流误差（比值差） current error (ratio error) （εI）互感器在测量电流时所出现的误差，它是由于实际电流比与额定电流比不相等造成的。
电流误差的百分数用下式表示：εI＝[100(K n I s－I p)/ I p]%式中：K n－额定电流比；I p－实际一次电流，A；I s－测量条件下通过I p时的二次电流，A。
3.2.2 相位差 phase displacement （δε）一次电流与二次电流相量的相位差。
电流互感器和电压互感器选型指南
目录第一章电流互感器 (1)1 电流互感器概述 (1)2 电流互感器的额定值 (1)3 电流互感器基本特性 (2)4 电流互感器参数选择原则 (6)5 高压系统保护用电流互感器参数选择 (15)6 中压系统保护用电流互感器参数选择 (31)7 300MW 600MW火力发电机组电流互感器型式和参数选择 (40)8 1000MW发电机变压器组电流互感器型式和参数选择 (50)9 大型发电机组高压厂用电源保护用电流互感器的选择 (57)10 测量用电流互感器 (68)第二章电压互感器 (73)1 电压互感器概述 (73)2 电压互感器的类型 (73)3 高压电压互感器 (74)4 电压互感器参数选择 (76)5 电压互感器二次绕组选择 (77)附录1 高压电动机差动保护用电流互感器选择 (82)附录2 暂态性能及计算 (85)1. 暂态特性解析计算的基本假设 (85)2. 一次短路电流计算 (86)3.短路电流及其非周期分量 (87)T） (88)4.一次时间常数（p5.规定工作循环 (89)T） (90)6.二次回路时间常数（s附录3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择 (91)1 引言 (91)2 试验概况 (92)2.1 试验内容1 (93)2.2 试验内容2 (93)2.3 试验内容3 (93)3 大电流下影响保护的因素分析 (94)3.1 CT特性以及过饱和系数的影响 (94)3.2 衰减非周期分量的影响 (94)3.3 CT二次回路负担的影响 (95)3.4 保护装置采样率的影响 (96)3.5 保护装置内部小CT的影响 (96)3.6 模数转换（A/D）范围的影响 (97)3.7 保护计算采用的数据窗的影响 (97)3.8 保护原理的影响 (97)3.9 变压器接线方式的影响 (98)3.10 保护定值及CT变比的影响 (98)4 主要结论 (99)5 可行的解决方案 (100)6 电流互感器选择条件 (101)7 结束语 (102)第一章电流互感器1 电流互感器概述电流互感器（current transformer）是将一次回路的大电流成正比的变换为二次小电流以供给测量仪表、继电保护及其它类似电器。
电流互感器和电压互感器选择及计算导则
电流互感器和电压互感器选择及计算导则互感器属测量装置，按变压器原理工作。
电力系统中的大电流、高电压有时无法直接用一般的电流表和电压表来测量，必需通过互感器将待测电量按比例减小后测量。
互感器具有2种作用：将高电量转换为能用一般标准仪表测量的电量1A/5A/100V/500V;将仪表与高压电路隔离，保证仪表及人身平安。
一、电流互感器
一次侧只有1到几匝，导线截面积大，串入被测电路。
二次侧匝数多，导线细，与阻抗较小的仪表（电流表、功率表的电流线圈）构成闭路。
电流互感器的运行状况相当于二次侧短路的变压器，一般选择很低的磁密(0.08-0.1)T，并忽视励磁电流，则
I1/I2=N2/N1=k 。
励磁电流是误差的主要根源。
0.2/0.5/1 / 3，1表示变比误差不超过1%。
留意事项：
副边绕组必需牢靠接地，以防止由于绝缘损坏后，原边高电压传入危及人身平安。
副边肯定不容许开路。
开路时互感器成了空载状态，磁通高出额定时很多(1.4-1.8T)，除了产生大量铁耗损坏互感器外，还在副边绕组感应出危急的高压，危及人身平安。
二、电压互感器
电压互感器的运行状况相当于二次侧开路的变压器，其负载为阻抗较大的测量仪表。
副边电流产生的压降和励磁电流的存在是电压互感器误差之源。
电压互感器副边不能接过多的负载；且要求铁心不饱和(0.6-0.8T)。
留意事项：副边绕组连同铁心必需牢靠接地。
副边肯定不容许短路。
电压与电流互感器该如何选择？
电压与电流互感器该如何选择？电压与电流互感器该如何选择？1电压互感器选择电压互感器选择主要有选用V/V型，还是选用Y/Y/△（开口三角形）型，以及台数与母线测量电压自动切换等问题。
V/V型只提供三相测量线电压，无单相接地报警功能，主要用于小型变配电站。
Y/Y/△（开口三角形）型可以利用开口三角形电压进行单相接地报警，用于大中型变配电站。
采用变电站综合自动化系统后，作为单相接地保护的第二判据。
对于小型变配电站，10kV进出回路比较少，两路进线运行方式为一供一备时，对于单母线分段也可以只设计一台电压互感器，安装在母线隔离柜内，为内部计量提供测量线电压。
因为无论主电源送电或备用电源送电，母联断路器都处于合闸位置，两段母线均带电。
只有在检修一段母线时，电压互感器才断开。
两段母线设计两台电压互感器，如果再设计母线电压自动切换时，二次侧必须设计自动断开断电保护点，否则母线电压自动切换后，100V电压通过电压互感器会使一次侧出现10kV电压。
两路电源进线需要备自投，而且要求来电自恢复时，应设计线路电压互感器，或将电压互感器安装在电源进线柜之前，这两点都需要取得当地供电部门同意。
对于有高压电动机的变配电站，为保证电压互感器故障时高压电动机低电压保护不误动作，应设计两段母线测量电压自动切换。
切换整定时间应小于高压电动机低电压保护的动作时间，对于无高压电动机的变配电站为了保证在电压互感器故障时，电能计量不受到影响也需要设计两段母线测量电压自动切换。
两段母线测量电压自动切换应与电源进线及母联连锁，只有在两路电源进线同时合闸，或有一路电源进线与母联合闸时才允许自动切换。
不应加电压互感器手车位置或隔离开关连锁，否则自动切换无法实现。
V/V型无中性点只能取得线电压，可选用两个单相电压互感器组成。
如果二次侧需要接地时只能将B相接地。
Y/Y型有三相三柱式，三相五柱式与三个单相电压互感器三种形式。
三相三柱式用于高压侧中性点接地的供配电系统。
电流互感器和电压互感器选择及计算规程--注册电气注册工程师(发输变电专业)
4 测量用电流互感器选择
4.1 类型选择 4.1.1 电流互感器类型应根据电力系统测量和计量系统的实际需要合理选 择。在工作电流变化范围较大情况下作准确计量时应选用S类电流互感器。 为保证二次电流在合适的范围内，可采用复合变比或二次绕组带抽头的电 流互感器。 4.1.2 电能关口计量装置应设置S类专用电流互感器或专用二次绕组。对 于发供电企业内部经济技术指标分析，以及考核用的电能计量装置，在满 足准确度条件下，可与常规测量仪表共用一个二次绕组。
没有一次绕组和一次绝缘。直接安装在绝缘的电缆上使用的电流互感 器。 2.1.5 分裂铁心电流互感器 split core type current transformer
没有一次导体和一次绝缘，其磁路可以铰链方式打开（或以其他方式 分为两个部分），套在载有被测电流的绝缘导线上，然后闭合电流互感器。
2.术语和符号
4 测量用电流互感器选择
4.2 额定参数选择 4.2.1 测量用电流互感器二次负荷不应超出规定的保证准确级的负荷范 围。 4.2.2 测量用电流互感器额定一次电流应接近但不低于一次回路正常最 大负荷电流。对于指示仪表，为使仪表在正常运行和过负荷运行时能有适 当指示，电流互感器额定一次电流不宜小于1.25倍一次设备的额定电流或 线路最大负荷电流，对于直接起动电动机的测量仪表用电流互感器额定一 次电流不宜小于1.5倍电动机额定电流。 4.2.3 为适应电力系统的发展变化或测量仪表与继电保护的不同要求， 测量用电流互感器可选用较小变比互感器或二次绕组带抽头的互感器。 4.2.4 为在故障时一次回路短时通过大短路电流不致损坏测量仪表，测 量用电流互感器宜选用具有仪表保安限值的互感器，仪表保安系数宜选择 10，也可选择5。 4.2.5 当采用具有电流扩大值特性的电流互感器时，其连续热电流可选 用额定一次电流的120％，特殊情况可选用150％或200％。
常规电流互感器和电压互感器参数选择及计算
常规电流互感器和电压互感器参数选择及计算1.互感器额定电流：互感器的额定电流应根据被测回路的最大电流决定。
一般来说，互感器的额定电流选取为被测回路最大电流的1.2倍左右，以确保在负载波动或突变的情况下，仍能保证互感器的准确测量并有一定的过载能力。
2.互感器变比：互感器变比是指互感器的秒级与一次侧（被测侧）的变比之比。
在选择互感器变比时，需要根据被测回路的电流范围和测量仪表的输入范围来确定。
一般来说，互感器的变比选取为被测回路电流的倒数。
3.互感器准确等级：互感器的准确等级是指互感器的准确度等级，用于表示互感器的测量准确度。
根据应用要求的精度和费用可承受能力，选择适当的准确等级。
常见的互感器准确等级有0.2等、0.5等、1等等。
4.互感器的负荷能力：互感器的负荷能力是指互感器在额定负荷下的能力。
根据被测回路的负荷特性以及互感器的额定电流和准确度等级，选择合适的互感器负荷能力，以保证互感器在额定负荷下的长期稳定工作。
5.互感器的绝缘强度：互感器的绝缘强度要求互感器能够承受额定绝缘电压，并且在工频电场下不发生击穿和绝缘损坏。
根据被测回路的额定电压，选择适当的互感器绝缘强度，以确保互感器的安全可靠工作。
6.互感器的外部尺寸和重量：在选择互感器时，需要考虑互感器的外部尺寸和重量是否适合安装和运输要求。
根据现场情况和设备布局，选择适当的互感器外部尺寸和重量。
7.互感器的材料和结构：互感器的材料和结构对其工作寿命和安全可靠性有重要影响。
选择具有良好材料和结构设计的互感器，以确保互感器的长期稳定工作和防护措施。
以上是常规电流互感器和电压互感器参数选择及计算的一般原则和要点。
在实际应用中，还需要根据具体的电力系统特点和测量要求，结合相关标准和规范，进行详细的参数选择和计算，以确保互感器能够满足实际需求并具有良好的测量准确度和安全可靠性。
