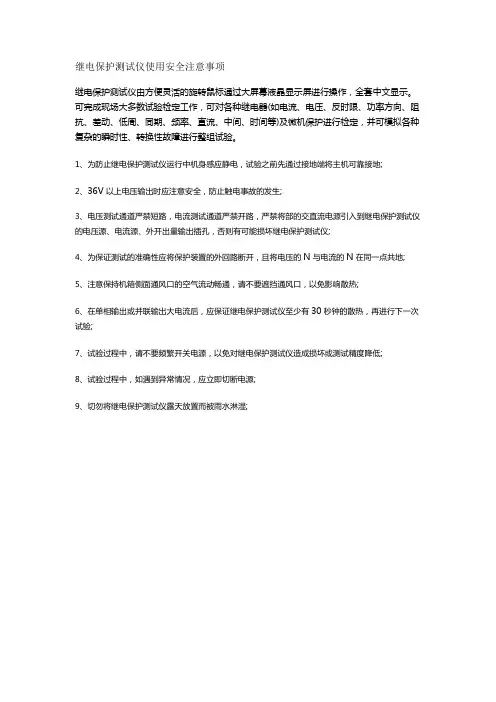

继电保护测试仪使用安全注意事项

继电保护测试仪使用安全注意事项
继电保护测试仪由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示。

可完成现场大多数试验检定工作，可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定，并可模拟各种复杂的瞬时性、转换性故障进行整组试验。

1、为防止继电保护测试仪运行中机身感应静电，试验之前先通过接地端将主机可靠接地;
2、36V以上电压输出时应注意安全，防止触电事故的发生;
3、电压测试通道严禁短路，电流测试通道严禁开路，严禁将部的交直流电源引入到继电保护测试仪的电压源、电流源、外开出量输出插孔，否则有可能损坏继电保护测试仪;
4、为保证测试的准确性应将保护装置的外回路断开，且将电压的N与电流的N在同一点共地;
5、注意保持机箱侧面通风口的空气流动畅通，请不要遮挡通风口，以免影响散热;
6、在单相输出或并联输出大电流后，应保证继电保护测试仪至少有30秒钟的散热，再进行下一次试验;
7、试验过程中，请不要频繁开关电源，以免对继电保护测试仪造成损坏或测试精度降低;
8、试验过程中，如遇到异常情况，应立即切断电源;
9、切勿将继电保护测试仪露天放置而被雨水淋湿;。

继电保护测试仪差动保护试验操作方法图解

继电保护测试仪差动保护试验操作方法图解继电爱护测试仪是一个新型的智能化测试仪器，它替代了以前用调压器和移相器组合而成的测试工具，具有体积小、重量轻、精度高、操作简洁等特点。

继电爱护测试仪现已广泛运用于线路爱护、主变差动爱护、励磁掌握等各个领域，变电站综合自动化已成为主流。

目前，国内厂家生产的继电爱护测试仪操作都很简洁，性价比也特别高。

下面我们就以市场上最受欢迎的华天电力HT-702微机继电爱护测试仪为例，来具体介绍它的差动爱护试验操作方法：继电爱护测试仪界面说明：差动试验中，装置从Ia、Ib端子输出两路电流，主要用于测试差动继电器。

Ia相作动作电流Idz，固定为基波，可变幅度。

Ib相作制动电流Izd，可设定为直流、基波、二次电流，可设定各次的幅值。

做差动继电器的比率制动特性时，在Izd的基波数值处设定制动电流值，做直流助磁特性时，在直流数值处设定电流值，做二次谐波制动特性时在二次电流处设定电流值。

Izd、Idz输出沟通时，最大电流30A；Izd输出直流时，最大电流10A。

继电爱护测试仪需要输入的各种设定量：Idz初值、变化步长、相位；Izd各次量的幅值、相位；手动变化/自动变化试验中可变化的变量为Idz幅值、Idz的相位。

开入量：测试时，被测元件的接点可接入任一路开关量输入端子中。

开出量：两路输出节点，一路跟踪试验的过程，在试验按下“开头”时闭合，试验“停止”时断开；另一路跟踪试验数据的变化，即在试验开头后第一次按动“▲”或“▲”按钮时闭合，试验“停止”时断开。

数据记录区：爱护动作、返回时除记录动作时间及返回时间外,又边两行显示依次为动作、返回时Idz、Izd的各次电流值。

数据设定完毕后，选定“确认”，屏幕将显示继电器接点状态图，选定“开头”即开头输出进行试验，试验中变化量可以自动变化也可手动变化，试验方法类同沟通试验。

当继电器接点动作及返回时，屏幕上测试记录区将显示被测继电器的动作时间和返回时间、Idz和Izd 的电流值。

继电保护测试仪操作规程

继电保护测试仪操作规程一、前言二、测试仪器准备1.首先仔细阅读继电保护测试仪的使用说明书，熟悉测试仪器的使用方法和注意事项。

2.查看测试仪器的外观，检查是否有松动、破损或者漏电等问题。

如果有问题，应及时通知维修人员进行维修。

3.检查测试仪器的电源线是否连接稳定，确保电源线与插座接触良好，并且电源线应与其他线路分开，避免干扰。

4.检查测试仪器的接地线是否良好连接，确保测试仪器的安全使用。

三、测试前准备1.打开测试仪器，并按照使用说明书进行一系列的设定，包括测试对象、测试方法、测试参数等。

2.确保测试仪器的内部保存的测试数据已经清零，以防止前一次测试的数据对本次测试结果的影响。

3.根据测试仪器的标准曲线或者测量值，校准测试仪器，确保测试的准确性。

4.检查测试仪器的连接线是否正常、接触良好，确保信号传递畅通。

四、测试操作步骤1.将测试仪器的输出信号连接至待测试的继电保护装置，确保连接正确，并注意信号阻抗匹配，避免信号损失。

2.进行第一次测试前，应先进行一个零漂测试，以保证测试仪器的零点是正确的。

对于模拟量输入测试仪器，可以将输入信号置零，然后记录零点的读数；对于数字量输入测试仪器，可以检查输入端口是否接收到正确的信号。

3.根据测试要求，进行具体的测试，包括动作测试、接触压降测试、动态稳定性测试等。

根据测试仪器的设定，记录测试结果，并进行分析。

4.在测试过程中，应及时关注测试仪器的指示灯和显示屏，如有异常情况（如报警、故障等），应及时停止测试，并排除故障。

5.完成测试后，应将测试仪器的数据保存，并进行分析。

在需要校准测试仪器时，应进行相应的校准操作。

五、测试后操作1.测试完成后，及时关闭测试仪器，将测试仪器的电源线拔下，避免浪费电能和人为损坏。

2.清理测试现场，将测试仪器和相关工具归位，并保持测试仪器的清洁，防止灰尘等杂物进入仪器内部。

3.定期对测试仪器进行维护和保养，保持其正常使用。

如有故障或者异常情况，应及时通知维修人员进行处理。

三相继电保护测试仪使用方法

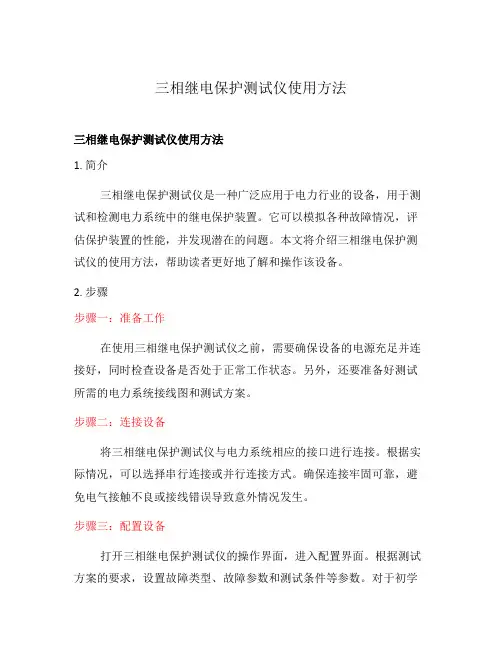

三相继电保护测试仪使用方法三相继电保护测试仪使用方法1. 简介三相继电保护测试仪是一种广泛应用于电力行业的设备，用于测试和检测电力系统中的继电保护装置。

它可以模拟各种故障情况，评估保护装置的性能，并发现潜在的问题。

本文将介绍三相继电保护测试仪的使用方法，帮助读者更好地了解和操作该设备。

2. 步骤步骤一：准备工作在使用三相继电保护测试仪之前，需要确保设备的电源充足并连接好，同时检查设备是否处于正常工作状态。

另外，还要准备好测试所需的电力系统接线图和测试方案。

步骤二：连接设备将三相继电保护测试仪与电力系统相应的接口进行连接。

根据实际情况，可以选择串行连接或并行连接方式。

确保连接牢固可靠，避免电气接触不良或接线错误导致意外情况发生。

步骤三：配置设备打开三相继电保护测试仪的操作界面，进入配置界面。

根据测试方案的要求，设置故障类型、故障参数和测试条件等参数。

对于初学者，建议选择简单的故障类型和参数进行测试，以熟悉设备操作流程和功能。

步骤四：开始测试确认配置参数无误后，即可开始测试。

根据测试方案的要求，执行相应的操作，观察设备的输出结果，并记录测试数据。

注意观察测试过程中设备的运行状态，如有异常情况及时停止测试并检查。

步骤五：结果分析测试完成后，对测试结果进行分析。

根据测试数据和实际情况，评估继电保护装置的性能和可靠性。

如果发现问题或异常情况，及时采取纠正措施，确保电力系统的安全稳定运行。

3. 注意事项•在测试过程中，要严格按照操作手册和安全规程进行操作，避免误操作导致设备损坏或人身伤害。

•在连接设备和调试参数时，应当仔细检查，确认无误后再进行测试，以避免因连接错误或参数设置错误导致错误的测试结果。

•在测试过程中，要及时记录测试数据，并进行结果整理和分析。

同时，也要注意保护测试数据的安全性和完整性，防止数据丢失或泄露。

•在测试过程中，如遇到异常情况或测试结果与预期不符的情况，应当停止测试并及时检查设备和系统，排除故障并进行修复。

继电保护测试仪检测标准

继电保护测试仪检测标准
继电保护测试仪是用于测试和校准电力系统中各种继电保护装
置的设备，以确保其在故障发生时能够快速、准确地切断电路，保
护设备和人员的安全。

继电保护测试仪的检测标准通常包括以下几
个方面：
1. 功能测试，主要是检验继电保护装置的各种保护功能是否能
够按照设计要求正常工作。

这包括对过流、过压、欠压、短路等故
障情况下的动作特性进行测试，以确保在实际运行中能够可靠地保
护电力系统。

2. 参数测试，对继电保护装置的参数进行测试，包括动作时间、动作电流、动作电压等参数的测量和校准，以保证其在实际运行中
能够准确地响应各种故障情况。

3. 稳定性测试，检验继电保护装置在长时间运行和重复动作时
的稳定性，以确保其在工作过程中不会出现误动作或漏动作的情况。

4. 抗干扰能力测试，测试继电保护装置对外部干扰信号的抑制
能力，包括对电磁干扰、雷电干扰等的抵抗能力，以确保其在复杂
的电磁环境中能够正常工作。

5. 校验标准符合性测试，对继电保护测试仪本身的性能进行测试，确保其符合国家或行业标准的要求，以保证测试结果的准确性和可靠性。

总的来说，继电保护测试仪的检测标准主要是为了保证其能够准确、可靠地测试和校准各种继电保护装置，确保电力系统的安全和稳定运行。

这些标准通常由国家标准化机构或电力行业的标准化组织制定，并且会根据技术的发展和实际应用经验不断进行更新和完善。

六相微机继电保护测试仪试验步骤

六相微机继电保护测试仪试验步骤
开机步骤
1、首先将测试仪电源线插入AC220V电源插座上，开启主机电源，工控机启动WindowsXP操作系统，启动完毕后，主机自动进入测试仪软件主界面。

2、然后开启功放电源开关，接好电流、电压回路，有必要也要接好开入量，选择相应软件模块进行试验。

注意事项：
①当连接电流回路时，可能会出现打火现象，这是正常的，不必担心。

电流回路有20V左右的直流电压。

当回路短接后，此电压自动消失。

如果想不出现打火现象，可关闭功放电源开关，再接电流回路的线，接好以后再开启功放电源开关，这样就可避免出现打火现象。

②检查接线是否正确。

当电流开路指示灯亮起红灯时，说明该相电流回路接线有误；当电压短路指示灯亮起红灯时，说明该相电压回路接线有误。

电压短路指示灯是不能自行恢复正常的。

当电压回路排除故障后，应关闭功放电源，暂停20秒后再开启功放电源，这时，电压短路灯没有亮起红灯，则说明接线正确。

关机步骤
1、首先关闭功放电源开关。

2、然后关闭测试软件菜单。

在【开始】栏里点击【关机】，当Windows操作系统提示【可以安全关机了后，再关闭主机电源，并拨下相关测试连接线，最后将仪器装入包装箱。

键盘功能及使用方法：
BS880型装置的键盘和鼠标如所示：
键盘按键的红色字体为*功能，黑色字体为第二功能。

*功能以输入阿拉伯数字为主，第二功能以输入26个英文字母为主。

【Fn】为功能切换键，当【Fn】按下一次，Fn指示灯发亮，表示目前使用第二功能，当再按下一次【Fn】时，Fn指示灯灭，表示目前使用*功能，默认状态是*功能状态。

继电保护测试仪的异常现象及处理

继电保护测试仪的异常现象及处理继电保护测试仪是电力系统中常见的一种测试仪器，用于测试和校验电力系统中的各种继电保护装置。

它能够模拟各种故障并进行保护装置的动作试验，以确保保护装置的可靠性和正确性。

然而，在测试继电保护时，常常会出现一些异常现象，如误动、误抗、误判等。

本文将针对这些异常现象进行分析，并提供有效的处理方法。

误动误动是指在正常运行条件下，继电保护装置误认为出现故障，进行错误的动作。

误动的现象通常表现为装置误判或误动，导致电力系统中的线路、设备被隔离或跳闸。

其主要原因有：1.继电装置内部故障2.外部干扰（如高频信号、电磁干扰等）3.隔离开关或断路器渣铁等杂质进入继电器导致接触不良4.接线错误或线路老化针对误动的处理方法主要有：1.检查继电保护装置内部接线，确保电路正确无误2.将继电保护装置交给专业人员进行检修或更换3.检查外部设备的影响，消除干扰因素4.对隔离开关或断路器进行清理或更换误抗误抗是指继电保护装置在实际故障条件下，由于继电装置特性接口设置不合理或其他原因，导致装置不能及时动作或错过保护时间，从而无法保护电力系统。

其主要原因有：1.继电装置设置不合理，故障类型或故障电流未正确配置2.继电装置中按键或开关设置错误3.继电装置连接错误，传输信号丢失等针对误抗的处理方法主要有：1.检查继电保护装置内部参数设置是否正确，确保配置正确2.针对特定故障类型或复杂设备，使用专业测试仪器进行测试3.检查继电保护装置与其他设备的连接是否正确4.对继电保护装置进行诊断和测试，找出问题所在进行修复或更换误判误判是指继电保护装置在运行过程中，由于其测量和运算逻辑不正确，而将正常运行的线路或设备误判为故障，或将故障判别为正常运行。

其主要原因有：1.继电装置测量元件老化或损坏2.与其他装置的信号误差大3.测量线路或信号处理链路干扰针对误判的处理方法主要有：1.检查继电保护装置内部测量元件，确保其正常工作2.针对工作不对或误差大的装置，使用其他测试仪器进行测试3.检查信号处理链路的工作情况和信号传输的可靠性4.对出现误判的继电保护装置进行诊断和测试，找出问题所在进行修复或更换总结继电保护测试仪是电力系统中不可或缺的测试仪器，在测试电力系统中的各种继电保护前，需要对其进行校验和检测，以保证其正常工作和功能可靠。

微机继电保护综合测试仪装置说明书

目录第一章概述1第二章技术参数2第三章装置硬件结构3第四章单机运行软件操作方法54.1 工控鼠标使用方法 54.2 屏幕显示符号说明 54.3 操作说明54.3.1 主菜单 54.3.2 交流试验 54.3.3 直流试验 64.3.4 同期及低周试验74.3.5 时间测试（断路器多触头动作时间测量）74.3.6 整组试验1 84.3.7 整组试验2 94.3.8 功率及阻抗试验94.3.9 差动试验104.3.10 差动谐波10 第五章P C机软件操作方法115.1硬件、软件设置 115.2 软件使用说明115.2.1 交流电压、电流试验115.2.2 交、直流电压、电流试验125.2.3 整组试验1 125.2.4 整组试验2 145.2.5 距离保护定值试验145.2.6 零序保护定值试验155.2.7 差动继电器制动特性试验155.2.8 微机型差动保护制动特性试验165.2.9 谐波叠加试验185.2.10 差动谐波特性试验 185.2.11 同期试验195.2.12 高、低周及频率试验195.2.13 状态序列变换测量时间 195.2.14 I-t特性曲线测试 205.2.15 功率方向继电器及阻抗继电器试验205.2.16 断路器多触头动作时间测量 215.2.17 阻抗特性试验 215.2.18 四方公司系列保护综合测试程序 225.2.19 南瑞公司系列保护综合测试程序 235.2.20 南瑞公司保护工频变化量距离测试程序235.2.21 低压系列保护综合测试程序245.2.22 故障再现25第六章继电保护调试经验点滴及注意事项26第七章单机操作对各型继电器的校验方法27第八章精度调整，主机软件升级，故障维护，售后服务31第一章概述继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。

随着现代电力系统规模的不断扩大，对电力系统运行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和复杂。

继电保护测试仪操作注意事项测试仪维护和修理保养

继电保护测试仪操作注意事项测试仪维护和修理保养继电保护测试仪广泛运用于线路保护，主变差动保护，励磁掌控等各个领域，是保证电力系统安全牢靠运行的一种紧要测试工具。

作为一个专业的电力人员，在操作继电保护测试仪，有哪些要注意的地方呢？1、使用前的检查或准备仪器使用前应先进行外观检查，并将三芯电源线接地端牢靠接地，然后仪器试通电，此时两表头应为亮态，试开秒表电源开关，秒表开关应正常。

用手触按“输出选择” 按钮开关，输出状态指示灯应自左向右选择正常。

2、主回路电压输出操作将输出状态选择在“AC0～250V”档，按下试验箱右下角主回路“输出掌控开关”，缓慢调整调压器大旋钮，此时电压/电流表应有“0～250V”交流电压显示。

要输出“DC0～350V”,将输出状态选择在“DC0～350V”档，调整方法同上。

3、主回路电流输出操作将输出状态选择在“AC0～10A”档，按下主回路“输出掌控开关”缓慢调整压器大旋钮，此时，电压/电流表应有“0～10A”电流显示，其他电流调整类同此方法。

4、辅回路输出操作按下辅回路“输出掌控”开关，缓慢调整小旋钮，在辅回路输出端子上即有AC“0～20V”、“0～250V”、DC“0～350V”输出，此输出不在电压/电流表上监视。

我们在使用继电保护测试仪确定要注意以上事项，它能保障我们更快更顺当的进行测试。

绕组变形测试仪在使用过程中的注意事项变压器绕组变形综合测试仪是以频率响应法为依据，利用精准明确的扫描测量技术，测量各绕组的频率响应幅频和相频、，并将测量结果纵向和横向比较，便可灵敏判定变压器变形。

由于该方法具有抗干扰本领强，测量结果重复性好，比低脉冲法更灵敏，能测出相当短路阻抗变化0.2%的绕组变形，或轴向尺寸变化0.3%的绕组变形，所以该法获得更广发的应用。

下面重点介绍使用绕组变形测试仪在使用过程中的注意事项。

1、使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常；2、测试仪的“接地”没有连接正确前，请不要开始绕组变形测试；3、试验前应将被试变压器线端充分放电；4、绕组变形测试应在解开变压器全部引线（包括架空线、封闭母线和电缆）的前提下进行，并使这些引线尽可能的阔别变压器套管（四周接地体和金属悬浮物需离开变压器套20cm以上），尤其是与封闭母线连接的变压器；5、测试时必需正确记录分接开关的位置。

继电保护测试仪器的工作原理

继电保护测试仪器的工作原理1.信号发生：继电保护测试仪器通过内部电源提供稳定的电压或电流信号作为测试信号源。

对于电压类继电保护，测试仪器可以产生不同的电压波形，如正弦波、方波、脉冲等。

对于电流类继电保护，测试仪器可以产生不同的电流波形，如直流、交流或带有特定频率和振幅的脉冲。

这些信号将被用于模拟电力系统中的故障或异常情况。

2.信号采集：继电保护测试仪器需要采集来自被测试继电保护装置的输入信号和输出信号。

采集输入信号可以利用传感器或信号转换器将电流、电压或其他参数转换为可测量的信号。

采集输出信号可以通过通信接口或信号转换器将保护装置的动作信号转换为可测量的信号。

3.信号处理：采集到的信号将经过信号处理系统进行处理和分析。

对于输入信号，测试仪器可以对其进行滤波、放大、采样等处理，以确保信号的准确性和稳定性。

对于输出信号，测试仪器可以对其进行解码和分析，以判断保护装置的动作是否正确。

4.显示：为了方便用户对测试结果进行观察和分析，继电保护测试仪器通常配备了液晶显示屏或其他显示装置。

通过这些显示装置，用户可以实时查看输入信号、输出信号、测试结果和参数设置等信息。

此外，继电保护测试仪器还具备一些额外的功能和特点，如自动录波、自动分析、数据存储和通信接口等。

自动录波功能可以记录测试过程中的波形数据，以供后续分析和评估。

自动分析功能可以对录波数据进行自动处理，提取出关键的故障特征参数。

数据存储功能可以将测试结果和相关参数保存在测试仪器的内部存储器中，以备将来查阅。

通信接口可以与计算机或其他设备进行连接，实现数据的传输和远程控制。

总的来说，继电保护测试仪器通过发生、采集、处理和显示等多个环节，完成了对继电保护装置性能和可靠性进行测试和评估的任务。

它的工作原理综合运用了电子电路、信号处理和显示技术等多个领域的知识和技术。

通过对继电保护测试仪器工作原理的理解，可以更好地应用和操作这类设备，提高电力系统继电保护的可靠性和安全性。

博电继电保护测试仪

博电继电保护测试仪1. 简介博电继电保护测试仪是一种被广泛应用于电力系统中的测试仪器，用于对继电保护设备进行测试和评估。

它可用于自动化继电保护、线路保护、变压器保护、发电机保护等各种类型的电力系统保护设备。

该测试仪器具备功能强大的继电保护测试和故障模拟功能，能够对继电保护设备进行多种测试，包括阻抗测试、整定测试、动作时间测试等，从而确保继电保护设备的精确可靠性。

2. 功能特点2.1 多种测试模式博电继电保护测试仪支持多种测试模式，包括稳态测试模式、暂态测试模式和动态测试模式。

这些模式针对不同的测试需求，能够有效地评估继电保护设备的性能。

•稳态测试模式：用于测试继电保护设备在稳态条件下的响应和动作时间。

•暂态测试模式：用于测试继电保护设备在电力系统暂态过程中的响应和动作时间。

•动态测试模式：用于测试继电保护设备在电力系统故障发生时的响应和动作时间。

2.2 多种测试功能博电继电保护测试仪具备多种测试功能，可以满足不同类型的继电保护设备的测试需求。

•阻抗测试：测试继电保护设备对电力系统阻抗变化的响应能力。

•整定测试：测试继电保护设备对电力系统参数变化的响应能力。

•动作时间测试：测试继电保护设备动作的时间。

•故障模拟测试：模拟电力系统故障场景，评估继电保护设备的动作性能。

2.3 高精度测量博电继电保护测试仪采用高精度的测量技术，能够确保测试结果的准确性和可靠性。

它具备高分辨率的测量功能，能够精确地测量各种参数，包括电压、电流、频率、相位等。

2.4 灵活性和易用性博电继电保护测试仪具有良好的灵活性和易用性，可以根据用户的需要进行各种配置和设置。

它支持通过触摸屏或外部键盘进行操作，具有直观的用户界面。

此外，它还具备数据存储和导出功能，能够将测试结果保存在内部存储器中，并支持通过USB接口将数据导出到计算机或其他设备。

3. 应用领域博电继电保护测试仪广泛应用于电力系统中的各个领域，如发电厂、变电站、电力配送网络等。

HYJB型继电保护测试仪

HYJB—Ⅲ型继电保护测试仪使用说明书一、概述HYJB—Ⅲ型继电保护测试仪适用于高低压供电系统继电保护装置的调整与试验。

能完成各种常用继电器的校验、二次回路检验、检查互感器特性、检定断路器跳闸机构动作值以及对断路器的分合闸时间测量等。

HYJB—Ⅲ型继电保护综合试验仪具有指示仪表精度高、功能全、性能稳定、操作简便、移动灵活等特点。

二、输出功能与主要技术数据1、直流电压输出：0—350（V）连续可调，输出容量：960V A2、交流电压输出：0—380（V）连续可调，输出容量：400V A3、交流电压输出，回路电流指示最高输出电压为240V；当回路中电流等于5A时，输出时间不应大于3 分钟。

4、直流电流输出：0—10A连续可调，输出容量80V A5、交流电流输出：0—10A(开口电压40V) 0—100A(开口电压14V)容量1000V A最大输出时间应≤35秒6、交流短路电压模拟输出：输出电压≤120V，电压降范围15~80%（可用于低压继电器动作时间测试）。

7、直流电压选择输出（可用于静态继电器的操作电源）输出电压：24V、48V、110V、220V，输出电流均为0.4A。

8、继电器各种接点动作时间测试延时闭合的动合（常开）触点延时闭合的动断（常闭）触点延时断开的动合（常开）触点延时断开和动断（常闭）触点D 继电器动作值检定9、仪器的过载保护（一）交直流电压：5A过载保护（二）直流电流：10A过载保护（三）直流电压源：1A过载保护（四）整机：6A过载保护10、其它（一）输入电源：220V±10%，50H z（二）环境温度：-20℃~+40℃（三）环境湿度：不大于85%（15~25℃时）（四）体积与重量：470×350×310mm三、指标仪表1、交直流电压表、电流表，采用四位半A/D转换精度0.5级2、数字计时器：计时长度0.000~9999（秒）误差：尾数±2个字四、面板元件简介1 2 3 4 5 6 7 8 9 1033 11 32 12 3130 13 292827 14 262524 23 22 21 20 19 17 18 16 15图11交直流电压输出端子2电压表3交流电流输出端子4接点指示灯 5 直流电流输出端子6计时器7重合闸试验启动信号输出端8重合闸试验放电引入端9直流恒压输出端子10CH插孔（接点引入）11接地端子12电流测量选择开关13电流表14调节器15接点状态指示灯16功能输出指示灯17清零按钮18功能输出选择按钮19时间选择按钮20接点状态选择按钮21恒压选择开关22直流电流控制开关23直流电流调节旋钮24输出控制开关25电源插座26直流电流10A保险27测时选择开关28交直流电压5A保险29直流电源1A保险30重合闸继电器试验开关31欠压调节旋钮32欠压测时开关33电压量程选择开关五、仪器操作注意事项1、开机前请将仪器可靠接地，以保证人、机安全。

综合继保测试仪操作规程

综合继保测试仪操作规程
《综合继保测试仪操作规程》
一、引言
综合继保测试仪是电力系统中常用的一种测试设备，用于对继电保护装置进行检测和校验。

正确的操作规程能够保证测试仪的正常工作，提高测试的准确性和可靠性。

二、测试仪器材准备
1. 确保测试仪处于停机状态
2. 准备好所需的测试仪器、接线电缆、保护装置图纸等
三、测试操作步骤
1. 检查保护装置的接线图，了解需要进行测试的保护动作元件、接线和参数设置情况
2. 打开测试仪的电源开关，并进行自检，确保测试仪工作正常
3. 进行连接线缆，按照保护装置的接线图连接测试仪的输出端口
4. 进行测试仪软件的设置，输入保护装置的参数及动作元件信息
5. 进行保护装置的动作测试，记录测试结果及参数值
6. 若测试结果不符合要求，需及时调整保护装置参数或接线，重新测试
四、测试结束
1. 关闭测试仪的电源开关
2. 拆除连接线缆
3. 将测试仪器具进行清洁和定期维护
五、注意事项
1. 严格按照保护装置的参数设置进行测试
2. 测试过程中需保持注意力集中，避免误操作
3. 测试仪器具需定期进行校验和维护，确保测试结果的准确性和可靠性
六、结语
综合继保测试仪的正确操作规程能够保证测试工作的正常进行，提高测试的准确性和可靠性，有助于保护装置的可靠性，并对电力系统的安全稳定运行起到重要作用。

OMICRON继电保护测试仪功能介绍

OMICRON继电保护测试仪功能介绍1.继电保护测试：CMC356CN可以进行多种继电保护的测试，包括保护元件的接线测试、整套保护系统的功能测试和性能测试等。

它支持多种保护类型，如差动保护、过电流保护、距离保护和频率保护等。

使用CMC356CN进行这些测试，可以确保继电保护元件和系统的可靠性和准确性。

2.定制测试模板：CMC356CN具有强大的测试模板功能，可以根据用户的需要进行定制测试。

用户可以根据具体的继电保护元件和系统的特点，进行参数设置和测试序列的定义。

这样，用户可以轻松地进行各种不同类型和复杂度的测试，提高测试效率和准确性。

3.高精度测试：CMC356CN具有高精度的测试功能，可以提供精确的测试结果。

它采用了高精度的模拟量输入输出和数字信号处理技术，可以实现微秒级的时间测量和纳秒级的电压测量。

因此，它可以满足对继电保护元件和系统进行高准确度测试的需求。

4.宽频率范围：CMC356CN支持广泛的测试频率范围。

它可以测试低频到高频的保护元件和系统，包括工频和高频的继电保护。

这样，用户可以在同一台设备上进行不同频率范围的测试，避免购买不同频率范围的测试仪器。

6.轻便易用：CMC356CN具有轻便易用的设计，便于携带和操作。

它采用了紧凑的外观和简洁的用户界面，用户可以轻松地进行参数设置和测试操作。

此外，它还支持触摸屏操作，提供更加直观和便捷的操作体验。

7. 多种报告输出：CMC356CN可以生成多种格式的测试报告，包括PDF、Excel和CSV等。

用户可以根据需要选择合适的报告格式，并进行自定义设置，以满足不同的报告要求。

这样，用户可以方便地存档和分享测试结果，提高工作效率和可追溯性。

总结：OMICRONCMC356CN是一款功能强大的继电保护测试仪，具有多种实用的功能和应用。

它可以进行各种继电保护的测试，支持定制测试模板、高精度测试和宽频率范围等特点，方便用户进行精准的测试工作。

此外，它还具有多种通信接口和报告输出功能，提供便捷的数据交换和结果展示。

继电保护测试仪使用方法

易卖工控之继电保护测试仪使用方法
开机步骤
1.将测试仪电源线插入AC220电源插座上。

2.检查接线（需接上工业键盘），确认无误后分别打开测试仪电源，稍等片刻后将进入选择启动方式界面。

3.启动Windows 操作系统后将进入软件功能试验的主界面，进行各种试验工作。

关机步骤
使用鼠标单击界面左下角处的“开始”->“关机”，在弹出的对话框中选择“确定”即可关闭计算机，在确认计算机关闭后，再关闭面板电源开关。

关机时请勿直接关闭面板电源开关，请先关闭计算机的Windows操作系统，然后再关电源开关。

键盘快捷键
F2 开始/停止试验在测试仪未输出信号时按下F2键后，测试仪开始输出信号；在试验过程中，按下F2键可停止试验，测试仪停止输出信号；
F3 退出试验关闭当前试验模块；
F5 手动递增在试验中每按下一次F5键，输出信号就按照设定的步长增加一次；
F6 手动递减在试验中每按下一次F6键，输出信号就按照设定的步长减小一次；
Ctrl+1 —Ctrl+6 打开/关闭输出通道Ctrl+1 ～Ctrl+3对应UA、UB、UC，Ctrl+4 ～Ctrl+6对应IA、IB、
IC；
Ctrl+F1 —Ctrl+F6 打开/关闭输出通道Ctrl+F1 ～Ctrl+F3对应Ua、Ub、Uc，Ctrl+F4 ～Ctrl+F6对应Ia、Ib、Ic；
F7 读取设置文件从保存的参数设置文件中导入试验参数；
F8 保存设置文件将当前设定的试验参数保存到文件中，以免重复设置；
Tab 将输入焦点移动至下一个输入框；
Shift + Tab 将输入焦点移动至上一个输入框。

继电保护测试仪的操作方法

继电保护测试仪的操作方法继电保护测试仪是电力系统中不可或缺的设备，用于测试电力系统中的保护设备是否正常工作。

本文将介绍继电保护测试仪的操作方法。

一、摆放位置继电保护测试仪应放置在干燥、通风、无强电场和磁场影响的地方。

同时还要保证仪器放置平稳，以确保测试准确性。

二、连接电源在使用继电保护测试仪前，需要连接电源。

根据不同的型号，可以连接交流电源或直流电源，具体的方法如下：1. 连接交流电源将交流电源连接到继电保护测试仪后，将仪器的电源开关设置为“ON”状态，待仪器显示屏亮起后即可进行操作。

2. 连接直流电源将直流电源连接到继电保护测试仪后，调节电压至所需的值。

然后将仪器的电源开关设置为“ON”状态，待仪器显示屏亮起后即可进行操作。

三、操作步骤下面将介绍使用继电保护测试仪的具体操作步骤，其中包括了具体的测试流程和技巧。

1. 测试准备在进行继电保护测试之前，务必要进行一系列的测试准备工作，包括检查测试仪器的电源是否正常，预热时间是否足够等。

2. 参数设置在进行继电保护测试时，需要根据被测的设备，在测试仪器上设置相应的测试参数。

这些参数包括：测试电压、测试电流、测试时间等。

3. 连接被测设备将被测设备与继电保护测试仪连接，并正确接线。

然后，在测试仪器上进行相应的设置。

4. 开始测试在设备连接完成后，打开测试仪器，进入测试界面。

设置好测试参数后，开始进行测试。

在测试时需要特别注意观察测试仪器的指示灯，以及被测设备的反应情况。

如果出现异常情况，需要及时停止测试并检查排除故障。

5. 测试结果分析在测试完成后，将测试结果分析，并使用仪器提供的测量结果报告，进行数据分析和处理。

如果测试结果与预期的不一致，需要进行排查和解决问题的方法。

四、注意事项在使用继电保护测试仪时，需要特别注意一些事项，以确保测试结果准确、可靠：1.停止测试仪器前，必须按顺序关闭测试功能。

2.在测试前，需要确保测试仪器的状态正常。

3.进行测试时应严格按照测试步骤进行，避免随意更改测试参数或顺序。

继电保护测试仪的功能特点介绍

继电保护测试仪的功能特点介绍继电保护测试仪是一种用于测试电力系统中继电保护装置的仪器设备。

在电力系统中，继电保护装置是起到保护电路的重要作用，而继电保护测试仪则是用于测试这些继电保护装置是否正常可靠的关键设备。

本文将介绍继电保护测试仪的功能特点。

功能继电保护测试仪的主要功能是完成对继电保护装置的测试、校验以及检测。

具体而言，继电保护测试仪可以实现以下功能：1. 精准测量继电保护测试仪可以通过对电流、电压等物理量的测量，精确地确认电路参数是否正常，并可以检测出电路中的故障点。

2. 多种测试方式继电保护测试仪可以进行多种测试方式，如电流比率测试、时间特性测试、整定值测试等。

3. 高速响应继电保护测试仪可以快速响应电路中的变化，并能实时监测电路的状态，从而及时做出调整。

4. 不间断测试继电保护测试仪可以通过在线测试来避免电力系统的中断，对电力系统的运行不会造成影响。

5. 自动化测试继电保护测试仪可以通过自动化测试来提高测试的效率，减少测试人员的劳动强度和时间成本，同时也提高了测试的可靠性。

6. 数据分析继电保护测试仪可以生成详细的测试报告，此外，还可以分析收集到的数据，提供测试结果，为电力系统的运行提供参考。

特点除了上述功能外，继电保护测试仪还具有以下特点：1. 稳定可靠继电保护测试仪采用数字化技术，具有高精度、低噪声、高稳定性等优点，能够有效地提高测试精度和可靠性。

2. 操作简便继电保护测试仪的操作界面简单，易于学习、操作和维护，且能够根据所测试的继电保护装置进行自动适配。

3. 多种状态监测继电保护测试仪可以监测电流、电压、电源状态等多种状态，能够全面地了解测试环境的状况，并保证测试的准确性和可靠性。

4. 便捷性继电保护测试仪体积小，移动方便，可移动性强，较易于维护和保养，且能够在不同的测试场合得到灵活使用。

5. 语音提示继电保护测试仪还具有语音提示功能，能够向测试人员提供简单明了的操作提示，提高测试人员的工作效率。

继电保护测试仪原理

继电保护测试仪原理
继电保护测试仪是一种用于测试电力系统继电保护装置工作情况的设备。

它通过模拟电力系统故障，检测保护设备的动作时间和可靠性，以确保系统的安全运行。

继电保护测试仪的工作原理是利用精确的模拟电信号来模拟电力系统的故障条件，并将这些信号输入到待测试的继电保护装置中。

测试仪能够对保护装置产生的动作时间、动作电流和动作特性进行测量和记录。

为了实现这一目的，继电保护测试仪通常由以下部分组成：
1. 信号发生器：用于产生模拟的故障信号，比如电流和电压信号。

这些信号的特性可以根据实际需要进行调节，以模拟各种故障条件。

2. 信号放大器：用于增强信号的幅值，并将信号的频率和波形调整到与电力系统故障信号相匹配。

3. 信号传输系统：用于将调整后的信号传输到要测试的继电保护装置中。

传输系统通常由电缆和连接器组成，以确保信号的准确传输和连接稳定。

4. 测试仪表：用于测量继电保护装置的动作时间、动作电流和动作特性等参数。

测试仪表通常包括计时器、电流表、电压表和频率表等。

5. 数据记录系统：用于记录测试过程中产生的数据，并生成相应的测试报告。

这些数据可以用于判断继电保护装置的运行状况，并进行故障分析与诊断。

通过使用继电保护测试仪，电力系统运维人员可以定期检测和验证继电保护装置的性能，以确保装置在实际发生故障时能够可靠地动作，保护电力系统的安全和稳定运行。

继电保护测试仪安全操作及保养规程

继电保护测试仪安全操作及保养规程前言继电保护测试仪是电力系统中的重要设备，用于测试保护装置是否正常工作。

为了保障人身安全和设备寿命，必须严格遵守安全操作规程并定期进行保养。

安全操作规程准备工作1.在操作前，请认真阅读使用说明书，并按照说明书要求正确连接电源和信号线。

2.操作者必须身穿防护服、绝缘鞋、手套，并戴好安全帽。

3.操作前应检查测试仪的各部分，有损坏或者松动的地方应进行紧固或修复。

操作过程1.操作者必须经过专业培训并持有证书方可进行操作。

2.操作前应检查被测保护设备是否已断电，以避免触电或其他危险。

3.操作时应按照说明书规定的操作顺序进行，严禁擅自更改操作步骤。

4.操作时应做好防护措施，确保测试仪周围环境的安全。

5.启动电源前，应检查测试仪的安全开关是否处于关闭状态。

6.操作者应保持警觉，对异常情况及时处理。

关闭测试仪1.按照说明书规定的步骤关闭测试仪。

2.关闭电源前，应将测试仪恢复到初始状态。

3.关闭电源后，应从被测设备上卸下与测试仪连接的信号线。

4.对测试仪进行安全检查，并将设备的各部分归位。

保养规程日常保养1.每次使用后应对测试仪进行清洁。

对测试仪表面进行清洁时，应先将其断电并使用干布擦拭，严禁使用含有化学成分的清洁液体。

2.每月对测试仪进行一次检查，主要检查测试仪电缆、插头、保护措施是否完好，并对需要修复的设备进行维护。

3.使用前应检查测试仪各个部分是否松动或损坏，如有发现应及时联系维修人员。

定期维护1.每年对测试仪进行一次完整的维护，包括更换设备内部元件、清洁电路板、校验测试仪准确度等。

2.维护前，应彻底清洁测试仪并对设备进行外观和内部检查。

3.维护后，应进行全面测试，确保测试仪的准确性和安全性。

4.每次维护后，应填写维护记录表，以备查证。

结语严格遵守继电保护测试仪的安全操作规程和保养规程，是保障人身安全和设备正常运行的首要条件。

在机器设备保养上，我们要时刻保持警觉，负责任的对待每一个操作。
