第五代低温多晶硅薄膜晶体管液晶显示器件(ltpstftlcd
低温多晶硅薄膜晶体管液晶显示技术（LTPSTFT
低温多晶硅薄膜晶体管液晶显示技术（LTPS TFT北方彩晶集团谷至华2005年1月由于多晶硅电学性能上的优势，可以实现玻璃基板上的驱动集成（CHIP ON GLASS 简写COG）,系统集成（SYSTEM ON GLASS 简写SOG），可以现实更高分辨率，更快的响应速度，稳定性，可靠性更高的显示器件，低温多晶硅是TFT-LCD产业发展的方向。
该领域涉及主要产品及技术主要产品:手机、数码相机、便携视听产品，车载移动终端，高级计算机显示器等。
技术：低温多晶硅薄膜晶体管液晶显示器（Lp-Si TFT－LCD）技术涉及集成电路设计、信号转换、薄膜技术、液晶显示技术、激光技术、界面处理技术等，低温多晶硅薄膜晶体管液晶显示器是目前世界上最新的技术，代表了一个国家的平板显示产业的技术水平。
1.技术及产品发展现状LTPS TFT物理电学特性较a-Si TFT性能更加优异，具有更高的集成度，可以实现驱动电路的集成，甚至计算机系统的集成，外接元件大量减少，器件的性能得到大幅度提升，更加稳定，更加可靠，而器件的成本会更加低。
是平板显示技术的发展方向。
但是由于技术难度比较大，特别是大面积激光退火技术具有非常大的工艺挑战性。
目前只有日本东芝和松下在新加坡投资的4.5五代线可以生产17英寸的多晶硅液晶显示器，其他公司基本上只能处理手机和移动终端的小尺寸的多晶硅。
多晶硅TFT-LCD还是投影显示领域的核心技术之一。
是数字化电影院建设的关键部件，在教育、办公和大屏幕投影家庭影院领域也有巨大的市场。
随着LTPS技术的逐渐成熟，在未来的10年中，LTPS将成为平板显示领域的核心技术，有机电致发光，厚膜无机电致发光都需要LTPS技术，大尺寸液晶电视也期待着LTPS的应用。
LTPS作为平板显示器产业的重大潜在核心技术受到国际上科研和产业界的高度重视。
通过对早期TFT-LCDa-Si TFT生产线改造，投入少，可以使产业迅速升级。
目前国际上3代一下的非晶硅TFT-LCD生产线基本上都已经改造成为多晶硅生产线。
TFT-LCD发展历史
TFT-LCD生产及发展概况The Manufacturing and Developing of the TFT-LCDLUO Li-ping, YUN Xiang-nan, KIM Ki-yong（Beijing BOE Display Technology Co., Ltd., Beijing 100176, China）Abstract: The developing of the Thin-Film Transistor Liquid Crystal Display (TFT-LCD) has been simply summarized. At the same time, the developing profile of TFT-LCD for cost of production, resolution of screen, brightness, angle of vision, and power consumption, etc. was also introduced.Keywords: TFT-LCD; Development; Profile1 历史回顾1888年，奥地利植物学家F. Reinitzer在观察从植物中分离精制出的胆甾醇苯甲酸酯（Cholesteryl Benzoate）的熔解行为时发现，将此化合物加热至145.5℃时，固体熔化并呈现出一种介于固相和液相之间的半熔融流动白色浊状液体，这种状态一直维持到温度升高至178.5℃时，才形成清澈的各向同性液体（Isotropic Liquid）。
1889年，德国物理学家O. Lehmann在附有加热装置的偏光显微镜下观察，发现此半熔融流动白色浊状液体化合物具有各向异性结晶所特有的双折射率（Birefringence）之光学性质，即光学各向异性（Optical Anisotropic），并将这种类似晶体的液体命名为液晶（Liquid Crystal）[1]。
ltps工艺技术介绍
ltps工艺技术介绍LTPS工艺技术，全称为低温多晶硅技术（Low Temperature Poly-Silicon），是一种在低温下制备多晶硅的工艺技术。
它在显示屏制造领域广泛应用，特别是在智能手机和平板电脑的屏幕制造上。
LTPS工艺技术相对于传统的TFT-LCD工艺技术具有很多优势，下面我们来介绍一下。
首先，LTPS工艺技术可以制造出更高分辨率和更高精度的屏幕。
多晶硅的晶粒更小，可以在同样的面积上装下更多的晶粒，从而提高分辨率。
同时，LTPS工艺技术可以制造出更细腻的像素点，使显示效果更加细腻和真实。
其次，LTPS工艺技术可以提高屏幕的响应速度。
在传统的TFT-LCD工艺技术中，液晶分子移动的速度有限，导致刷新速度较慢，容易出现动态模糊现象。
而LTPS工艺技术采用了更高质量的多晶硅材料，可以使晶体管开关速度更快，从而提高屏幕的响应速度，减少动态模糊现象的发生。
另外，LTPS工艺技术可以节省能源和降低功耗。
在传统的TFT-LCD工艺技术中，需要使用背光模组来提供光源，而LTPS工艺技术采用了自发光的设计，可以直接通过薄膜晶体管激活像素，减少了能量传递过程中的损耗，从而达到节能和降低功耗的效果。
此外，LTPS工艺技术还可以制造出更薄更轻的屏幕。
相比于传统的TFT-LCD工艺技术，LTPS工艺技术所需要的驱动电路更小更精简，可以减少屏幕的厚度和重量，提高设备的便携性。
最后，LTPS工艺技术还可以提高屏幕的可靠性和寿命。
多晶硅具有更好的稳定性和耐用性，可以抵抗氧化和老化的影响，从而延长屏幕的使用寿命。
同时，LTPS工艺技术可以减少杂散电流和漏电流的发生，提高屏幕的稳定性和可靠性。
总之，LTPS工艺技术在显示屏制造领域具有广泛的应用前景。
它可以制造出更高分辨率、更高精度、更快响应速度、更节能、更薄轻、更可靠的屏幕，满足了现代科技产品对屏幕显示质量的要求，推动了智能手机和平板电脑等设备的发展。
随着技术的进步和创新，相信LTPS工艺技术在未来还将有更多的突破和应用。
低温多晶矽TFT-LCD介绍
低温多晶矽TFT-LCD介绍
可靠
一、什么是LTPSTFT-LCD
低温多晶矽(LTPS)TFT-LCD是由现代尖端技术开发而成的一种新型的
液晶显示器(LCD)，采用的是低温多晶硅(LTPS)技术，它具有高分辨率、
高灵敏度、快速响应时间和耐久性的特点，比普通液晶材料具有更好的性能。
它可以实现更高的亮度、灵敏度、动态范围和更高的抗反射效果。
二、LTPSTFT-LCD的结构原理
低温多晶矽(LTPS)TFT-LCD的结构由四层构成，分别是氧化层、多晶
硅晶格层、TFT层和像素层。
其中，氧化层是TFT-LCD屏的基础，它可以
把几百块硅晶体和其它电子元器件连在一起，而TFT层可以确保每个像素
变得足够灵敏，以便更好地显示图像。
此外，多晶结构可以确保硅晶体的
尺寸和厚度足够小，以便确保具有更逼真的画面和更高分辨率的画面效果。
三、LTPSTFT-LCD的特点
1、低温多晶矽(LTPS)TFT-LCD的显示分辨率非常高，它一般比普通
液晶材料的分辨率高出3-5倍，并且具有较高的响应速度，可以达到1ms
以下。
2、具有更高的亮度、灵敏度、动态范围和更高的抗反射效果。
由于LTPS技术的使用，LTPSTFT-LCD具有更强的耐热性，可以抵抗比普通液晶
材料的耐热性更高的热能冲击，以及长时间的高温环境。
屏幕材质Ltpslcd的技术指标
屏幕材质Ltpslcd的技术指标LTPS是TFT(薄膜晶体管)技术的一种，中文名称为低温多晶硅TFT，LTSP-TFT可以用于驱动LCD(液晶)屏幕和OLED(有机发光二极管)屏幕，LTPS-TFT驱动的屏幕具有响应速度快，分辨率高，功耗低等优点，现在高端手机屏幕、Pad屏幕、笔记本屏幕等都是采用LTPS-TFT驱动的基板，因此LTPS面板的价格比较高一些。
LCD和OLED属于不同的两种显示技术类型，LCD是Liquid Crystal Display的简称，LCD是通过电场控制液晶分子对背光源的调节来实现显示的。
而OLED是Organic Ligh tEmitting Diode的简称，OLED是通过电流驱动直接实现现实的。
LCD和OLED都可以分为被动式PM（Passive Matrix）显示和主动式AM（Active Matrix）显示，PM和AM的区别在于是否是由TFT驱动，AM显示是由TFT驱动显示的，PM显示仅用于照明、电子标牌、手环、计算器等。
了解以上内容后，我可以回答题主的问题了。
LTPS、LCD都属于LCD显示，AMOLED和OLED都属于OLED显示，现在高端手机使用的屏幕无外乎LTPS-LCD和AMOLED，各家对外宣称的名字不一样，三星宣称Super AMOLED，早年苹果推出Iphone时宣称Retina屏幕，其实就是LTPS-LCD屏幕。
lcd和oled是两种面板。
简单的区别lcd有一整块背光板，oled是每个像素单独发光，本质和那种商店啊，或者开会打字幕用的led屏差不多。
lcd优点寿命长，成本低，基本没有低频pwm频闪的危害，但是蓝光普遍偏高oled由于是像素单独发光，导致各个像素之间的使用时间不同，寿命较短，容易烧屏，尿屏等。
优点是轻薄，对比度高，显示效果好，可以折叠等等。
ltps是lcd中的一种技术，响应时间和显示效果有提升amoled属于oled，最早日本的厂商都把这种屏幕面板叫做oled，后来三星有突破技术，为了标榜自己与众不同就叫amoled。

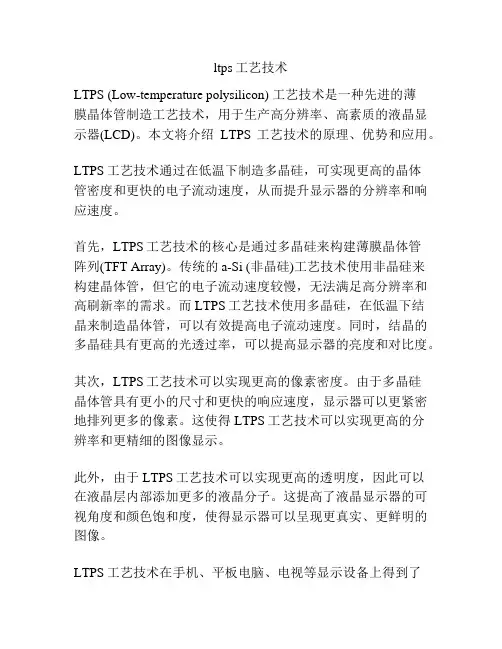

ltps工艺技术
ltps工艺技术LTPS (Low-temperature polysilicon) 工艺技术是一种先进的薄膜晶体管制造工艺技术，用于生产高分辨率、高素质的液晶显示器(LCD)。
本文将介绍LTPS工艺技术的原理、优势和应用。
LTPS工艺技术通过在低温下制造多晶硅，可实现更高的晶体管密度和更快的电子流动速度，从而提升显示器的分辨率和响应速度。
首先，LTPS工艺技术的核心是通过多晶硅来构建薄膜晶体管阵列(TFT Array)。
传统的a-Si (非晶硅)工艺技术使用非晶硅来构建晶体管，但它的电子流动速度较慢，无法满足高分辨率和高刷新率的需求。
而LTPS工艺技术使用多晶硅，在低温下结晶来制造晶体管，可以有效提高电子流动速度。
同时，结晶的多晶硅具有更高的光透过率，可以提高显示器的亮度和对比度。
其次，LTPS工艺技术可以实现更高的像素密度。
由于多晶硅晶体管具有更小的尺寸和更快的响应速度，显示器可以更紧密地排列更多的像素。
这使得LTPS工艺技术可以实现更高的分辨率和更精细的图像显示。
此外，由于LTPS工艺技术可以实现更高的透明度，因此可以在液晶层内部添加更多的液晶分子。
这提高了液晶显示器的可视角度和颜色饱和度，使得显示器可以呈现更真实、更鲜明的图像。
LTPS工艺技术在手机、平板电脑、电视等显示设备上得到了广泛应用。
手机是其中最常见的应用之一。
随着人们对高分辨率和高色彩饱和度的要求不断提高，手机显示屏使用LTPS工艺技术可以满足这些需求。
此外，LTPS工艺技术还有助于延长手机电池续航时间，因为它可以实现更高的亮度和更低的功耗。
总结起来，LTPS工艺技术是一种先进的液晶显示器制造技术，能够提高显示器的分辨率、响应速度和色彩饱和度。
它的应用广泛，包括手机、平板电脑、电视等。
随着科技的进步和人们对显示质量的要求不断提高，LTPS工艺技术有望在未来继续发展，为我们带来更好的视觉体验和用户体验。
第五代低温多晶硅薄膜晶体管液晶显示器件项目环境影响报告书精品
第五代低温多晶硅薄膜晶体管液晶显示器件项目环境影响报告书精品一、项目简介第五代低温多晶硅薄膜晶体管液晶显示器件（LTPS_TFT-LCD）项目是一项高新技术产业项目，主要生产液晶显示屏幕及相关设备。
该项目的建设将会对环境产生一定的影响，因此需要进行环境影响报告书的编写，以评估和控制项目的环境影响。
二、项目影响1.大气环境：该项目的建设需要一定的能源供应，可能会对大气环境产生污染。
为降低影响，项目建设应采用清洁能源和高效设备，尽量减少排放的有害气体。
2.水资源：项目建设需要水资源进行生产和冷却。
为保护水资源，项目应采用节水措施，如循环利用水资源和进行废水处理，确保废水排放符合环保标准。
3.土地：项目建设需要一定的土地面积。
为合理利用土地资源，项目应进行土地利用评估，确保项目布局合理，并采取相应的土地保护措施。
4.噪音：项目建设可能产生噪音扰民。
为减少噪音对周边居民的影响，项目应采用隔音措施，限制噪音超标的时间和范围。
5.废弃物：项目生产过程中会产生一定的固体废弃物。
为减少对环境的负面影响，项目应建立完善的废弃物管理制度，进行垃圾分类和合理处理。
三、环境保护措施1.节能减排：项目建设应采用清洁能源和能源回收利用技术，合理规划能源消耗，减少二氧化碳等温室气体的排放。
2.废水处理：项目应建立废水处理系统，对废水进行处理，确保排放水质符合国家环境标准。
3.废气治理：项目应安装排气管道和废气处理设备，对项目产生的废气进行有效处理，保证排放的气体符合环境要求。
4.噪音控制：项目应采用隔音设备和隔音材料，减少噪音对周边居民的影响。
5.废弃物处理：项目应建立废弃物分类处理制度，对固体废弃物进行分类收集和处理，合理利用和处置废弃物。
四、环境监测与评估1.环境监测：项目建设后应开展常规环境监测，对大气、水质、噪音等环境因子进行监测，及时发现和解决环境问题。
2.环境评估：项目建设阶段和运营阶段应进行环境评估，评估项目对环境的影响程度，提出改善措施。
tft器件的4种结构
tft器件的4种结构
TFT（薄膜晶体管）器件的常见结构包括：
1. a-Si TFT（非晶硅薄膜晶体管）：这种结构使用非晶硅材料作为半导体层，可在玻璃或塑料基板上制造。
它具有较低的生产成本和较好的稳定性，但响应速度较慢。
2. LTPS TFT（低温多晶硅薄膜晶体管）：这种结构使用低温多晶硅材料作为半导体层，通过高温退火使其结晶化。
LTPS TFT具有较高的电子迁移率，可以实现更快的响应速度和较高的分辨率。
3. IGZO TFT（铟镓锌氧薄膜晶体管）：这种结构使用铟镓锌氧化物（IGZO）作为半导体材料，具有高电子迁移率和较好的电学性能。
IGZO TFT可以实现更高的分辨率、更快的响应速度和较低的功耗。
4. Oxide TFT（氧化物薄膜晶体管）：这种结构使用氧化物材料（如氧化铟锡）作为半导体层，具有较高的电子迁移率和较好的稳定性。
Oxide TFT可以实现高分辨率、高刷新率和低功耗的显示效果。
TPSTFT-LCD是什么意思
TFT（Thin Film Transistor）LCD即薄膜场效应晶体管LCD，是有源矩阵类型液晶显示器(AM-LCD)中的一种。
液晶平板显示器，特别TFT-LCD，是目前唯一在亮度、对比度、功耗、寿命、体积和重量等综合性能上全面赶上和超过CRT的显示器件，它的性能优良、大规模生产特性好，自动化程度高，原材料成本低廉，发展空间广阔，将迅速成为新世纪的主流产品，是21世纪全球经济增长的一个亮点。
LTPS/TFT-LCD,LTPS/TFT-LCD是什么意思
LTPS
TFT LCD可分为多晶硅（Poly-Si TFT）与非晶硅（a-Si TFT），两者的差异在于电晶体特性不同。多晶硅的分子结构在一颗晶粒（Grain）中的排列状态是整齐而有方向性的，因此电子移动率比排列杂乱的非晶硅快了200-300倍；一般所称的TFT-LCD是指非晶硅，目前技术成熟，为LCD 的主流产品。而多晶硅品则主要包含高温多晶硅（HTPS）与低温多晶硅（LTPS）二种产品。
LTPS-TFT LCD具有高分辨率、反应速度快、高亮度、高开口率等优点，加上由于LTPS-TFT LCD的硅结晶排列较a-Si有次序，使得电子移动率相对高100倍以上，可以将外围驱动电路同时制作在玻璃基板上，达到系统整合的目标、节省空间及驱动IC的成本。
同时，由于驱动IC线路直接制作于面板上，可以减少组件的对外接点，增加可靠度、维护更简单、缩短组装制程时间及降低EMI特性，进而减少应用系统设计时程及扩大设计自由度。
第五代低温多晶硅薄膜晶体管液晶显示器件LTPSTFTLCD
第五代低温多晶硅薄膜晶体管液晶显示器件(L TPS TFT-LCD)项目环境影响报告书（简本）评价单位：深圳市环境科学研究院二O一一年十月·深圳目录第一章总论 (3)1.1任务来源 (3)1.2区域环境功能属性 (4)1.3评价标准 (4)1.4评价等级 (8)1.5评价工作范围 (9)1.6环境敏感点及环境保护目标 (9)第二章现有工程回顾性影响评价 (12)2.1现有工程的基本情况 (12)2.2现有工程建设内容 (13)2.3现有工程污染物排放及治理措施回顾性评价 (16)第三章技改项目工程概况、工程分析 (22)3.1技改项目基本情况 (22)3.2技改项目建设内容 (22)3.3工程分析 (24)3.4“三本帐”核算 (38)第四章环境现状调查与评价 (39)4.1环境空气质量现状 (39)4.2水环境质量现状 (39)4.3声环境现状 (39)4.4评价区域的环境问题 (39)第五章环境影响预测与评价 (40)5.1水环境影响评价结论 (40)5.2大气环境影响评价结论 (40)5.3声环境影响评价结论 (40)5.4固（液）体废物环境影响评价结论 (40)5.5环境风险评价结论 (41)第六章污染防治措施 (42)6.1废水治理措施 (42)6.2废气处理措施 (45)6.3噪声治理措施可行性分析 (50)6.4固体废物治理措施可行性分析 (50)6.5地下水污染防治措施 (51)6.6项目二期工程达产后进行技改的环保措施要求 (51)第七章项目与规划符合性分析 (52)第八章结论 (53)第一章总论1.1任务来源平板显示（FPD）技术是信息社会的支柱产业之一，具有十分广阔的发展前景。
近年来新型显示器件特别是以薄膜晶体管液晶显示器（TFT-LCD）为代表的各种新型平板显示器件，随着生产技术的不断提高已进入到加速发展的时期，二十一世纪将是新型平板显示技术快速发展与应用的新时代。
2024年中小尺寸TFT-LCD市场前景分析
2024年中小尺寸TFT-LCD市场前景分析摘要本文对中小尺寸薄膜晶体管液晶显示器（Thin-Film Transistor Liquid Crystal Display，以下简称TFT-LCD）市场前景进行了分析。
随着电子产品的普及和技术的不断进步，中小尺寸TFT-LCD在移动设备、电子游戏、医疗设备等领域的应用持续增长。
本文从市场需求、市场规模、竞争态势等角度，对中小尺寸TFT-LCD市场的未来发展进行了深入研究和预测。
1. 引言薄膜晶体管液晶显示器已成为现代电子设备中最常见的显示技术之一。
随着人们对高清晰度、轻薄便携以及低功耗的要求不断增加，中小尺寸TFT-LCD市场也越来越受到关注。
本节将介绍本文的研究目的、方法以及数据来源。
2. 市场需求分析中小尺寸TFT-LCD市场的需求主要来自移动设备、电子游戏、医疗设备等领域。
随着智能手机、平板电脑和电子书的普及，中小尺寸TFT-LCD显示器的需求呈现出快速增长的趋势。
此外，电子游戏和医疗设备等领域对高清晰度和色彩准确性的要求也促进了市场的增长。
3. 市场规模分析根据市场研究机构的数据，中小尺寸TFT-LCD市场的规模正在迅速扩大。
全球中小尺寸TFT-LCD市场在过去几年保持着稳定增长，预计未来几年将继续保持良好的发展势头。
亚太地区是中小尺寸TFT-LCD市场最大的消费地区，其次是北美和欧洲。
4. 市场竞争态势中小尺寸TFT-LCD市场竞争激烈。
目前，全球市场上主要的TFT-LCD供应商有三星、LG Display、索尼等。
这些厂商在技术研发、产能扩充和市场拓展方面具有一定的优势。
此外，台湾地区也有一些TFT-LCD厂商，如友达光电、群创光电等。
这些公司在成本控制和生产效率方面具备竞争优势。
5. 市场趋势分析中小尺寸TFT-LCD市场存在一些发展趋势值得关注。
首先，高分辨率和高刷新率的TFT-LCD显示器将会得到更多应用。
其次，柔性TFT-LCD技术的发展有望推动市场增长，柔性显示器可以应用在可穿戴设备和可折叠设备中。
LTPS
LTPS-TFT LCD技术的发展
LTPS-TFT LCD最高技术是做到System on Panel，第1代LTPS-TFT LCD利用内建驱动电路和高性能画素晶体管而达到高分辨率和 高亮度效果，已使得LTPS-TFT LCD和a-Si产生极大差别。 第2代LTPS-TFT LCD透过电路技术之进步，由模拟式接口进入数 字式接口，降低耗电。此代LTPS-TFT LCD载子迁移率是a-Si TFT 100倍，电极图案线宽是4μm左右，尚未充分活用LTPS-TFT LCD 特性。 第3代LTPS-TFT LCD在周边大规模集成电路(LSI)整合比第2代更 完备，其目的是：(1)没有周边零件可使模块更轻薄，也可以减 少零件数量和组装工时；(2)简化信号处理可降低电力消耗；(3) 搭载内存可让消耗电力降至最低。 由于LTPS-TFT LCD液晶显示器具有高分辨率、高色彩饱和度、 成本低廉的优势，被寄予厚望成为新一波的显示器。藉由其高 电路整合特性与低成本的优势，在中小尺寸显示面板的应用上 有着绝对的优势。Βιβλιοθήκη 低温多晶硅特性
1、LTPS-TFT LCD具有高分辨率、反应速度快、高亮度、高开口率等优 点，加上由于LTPS-TFT LCD的硅结晶排列较a-Si有次序，使得电子移动 率相对高100倍以上，可以将外围驱动电路同时制作在玻璃基板上， 达到系统整合的目标、节省空间及驱动IC的成本。 2、由于驱动IC线路直接制作于面板上，可以减少组件的对外接点， 增加可靠度、维护更简单、缩短组装制程时间及降低EMI特性，进而 减少应用系统设计时程及扩大设计自由度。 3LTPS屏幕是通过对传统非晶硅（a-Si）TFT-LCD面板增加激光处理制 程来制造的，元件数量可减少40%，而连接部分更可减少95%，极大 的减少了产品出现故障的几率。这种屏幕在能耗及耐用性方面都有极 大改善，水平和垂直可视角度都可达到170度，显示响应时间达12ms， 显示亮度达到500尼特，对比度可达500：1。
低温多晶硅技术(LTPS)在液晶显示中的应用 郑彬
低温多晶硅技术（LTPS）在液晶显示中的应用河南信息工程学校郑彬摘要本文介绍了薄膜晶体管（TFT）与TFT液晶显示屏的结构，低温多晶硅技术（LTPS）的特点以及其在液晶显示中应用的优势。
关键词薄膜晶体管低温多晶硅开口率集成窄框化1897年，阴极射线管（CRT）问世，迅速成为显示器的主流技术，广泛应用于电视、电脑显示器等领域。
随着科技的进步，人们对作为人机界面的显示器要求越来越高，尤其是移动互联时代的到来，CRT显示器体积大、笨重等特点显得不合时宜，于是平板显示便应运而生了。
平板显示是指显示屏对角线的长度与整机厚度之比大于4﹕1的显示器件，主要包括液晶（LCD）、等离子体（PDP）、电致发光（ELD）、发光二极管（LED）等。
由于其具有清晰度高、图像色彩好、环保、省电、轻薄、便于携带等优点，自20世纪90年代开始迅速发展，并逐渐走向成熟。
其中，液晶显示是目前技术最成熟、应用最为广泛的平板显示技术。
液晶显示技术可分为扭曲向列型（TN-LCD）、超扭曲向列型（STN-LCD）和薄膜晶体管型（TFT-LCD）。
薄膜晶体管液晶显示器由于每个像素都可以实现独立驱动，更适合视频活动图像的显示，实现高画质、真彩色。
因此，TFT-LCD广泛应用于液晶电视、电脑显示器、平板电脑和手机显示屏等领域。
一、TFT液晶显示屏的结构与特点1.TFT液晶显示屏的结构TFT液晶显示屏结构如图1所示，两块玻璃衬底分别是下基板和上基板。
在下基板上制备有作为像素开关的TFT器件、透明像素电极、存储电容、控制TFT栅极的栅线(行)、控制TFT源端的信号线(列)等；在上基板上制备有RGB三色的彩色滤色膜和遮光用的黑矩阵，并在其上制备透明的公共电极。
两片玻璃之间灌注液晶材料，并通过封框胶黏接，同时起到密封的作用。
在上下两片玻璃基板的外侧分别贴有偏振片，其只允许沿某一特定方向振动的光波通过，而其他方向振动的光将被全部或部分地阻挡，这样自然光通过偏振片以后，便形成了偏振光。
【名词解释】低温多晶硅TFT(low temperature poly-silicon TFT)
利用在低温下多结晶化的硅形成的TFT就是低温多晶硅TFT。
由于可提高载流子迁移率，电流驱动能力得到了提升，另外还可形成n通道TFT和p通道TFT，因此除了显示器
功能之外，还可在玻璃基板上一体集成以CMOS电路为基础的周边驱动电路、SRAM电路以及D-A转换器等。
配备音频处理电路和简单的微处理器的液晶面板也正在开发之中。
通过实现周边驱动电路的一体化，能够提高可靠性。
这是因为可以大幅减少面板和驱动电路之间的电路连接数量的缘故。
通过窄边框化、轻量化以及增强耐振性，低温多晶硅TFT
有望用于便携式信息终端。
另外,由于电流驱动能力较高，还有望实现更高清晰度以及开口
率较高的像素。
低温多晶硅TFT的制造方法如下：首先在玻璃基板上利用等离子CVD形成非晶硅膜。
然后，为提高TFT的性能（电压一电流特性），使非晶硅形成结晶。
一般情况下，通过在450℃以下的基板温度下照射准分子激光来形成结晶。
非晶硅膜因激光的能量瞬间融化凝固，因此会形成平均结晶粒径为0.3μm左右的多晶硅。
由于可在低温下形成多晶硅膜，因此能够利用非晶硅TFT量产线上的多种设备。
载流
子迁移率达到200cm2/Vs的低温多晶硅TFT已经应用于产品。
作为研究结果，通过改进激光照射技术，载流子迁移率实现了超过500cm2/Vs的数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五代低温多晶硅薄膜晶体管液晶显示器件(L TPS TFT-LCD)项目环境影响报告书（简本）评价单位：深圳市环境科学研究院二O一一年十月·深圳目录第一章总论 (3)1.1任务来源 (3)1.2区域环境功能属性 (4)1.3评价标准 (4)1.4评价等级 (8)1.5评价工作范围 (9)1.6环境敏感点及环境保护目标 (9)第二章现有工程回顾性影响评价 (12)2.1现有工程的基本情况 (12)2.2现有工程建设内容 (13)2.3现有工程污染物排放及治理措施回顾性评价 (16)第三章技改项目工程概况、工程分析 (22)3.1技改项目基本情况 (22)3.2技改项目建设内容 (22)3.3工程分析 (24)3.4“三本帐”核算 (38)第四章环境现状调查与评价 (39)4.1环境空气质量现状 (39)4.2水环境质量现状 (39)4.3声环境现状 (39)4.4评价区域的环境问题 (39)第五章环境影响预测与评价 (40)5.1水环境影响评价结论 (40)5.2大气环境影响评价结论 (40)5.3声环境影响评价结论 (40)5.4固（液）体废物环境影响评价结论 (40)5.5环境风险评价结论 (41)第六章污染防治措施 (42)6.1废水治理措施 (42)6.2废气处理措施 (45)6.3噪声治理措施可行性分析 (50)6.4固体废物治理措施可行性分析 (50)6.5地下水污染防治措施 (51)6.6项目二期工程达产后进行技改的环保措施要求 (51)第七章项目与规划符合性分析 (52)第八章结论 (53)第一章总论1.1任务来源平板显示（FPD）技术是信息社会的支柱产业之一，具有十分广阔的发展前景。
近年来新型显示器件特别是以薄膜晶体管液晶显示器（TFT-LCD）为代表的各种新型平板显示器件，随着生产技术的不断提高已进入到加速发展的时期，二十一世纪将是新型平板显示技术快速发展与应用的新时代。
平板显示器中占主导地位的是薄膜晶体管液晶显示器（TFT-LCD）。
近年来，TFT-LCD产品性能已日臻完美，TFT-LCD大规模生产技术也已经成熟，同时产品良品率和生产自动化程度也已达到较高水平。
随着市场的成长，目前世界各主要生产国（主要为我国大陆及台湾地区，与日、韩等国）厂家皆大力投入各项资源抢占市场份额，市场竞争早已进入白热化阶段，如何在激烈竞争中取得优势，各厂家无不竭力抢占先机，深超光电（深圳）有限公司投资的第五代低温多晶硅薄膜晶体管液晶显示器件项目（以下简称“LTPS TFT-LCD”）即为其中最有效的一项利器。
目前LTPS TFT-LCD显示技术产品主要应用于平板电脑、掌上电脑、移动电话、PDA、数码相机（DSC）、车用电子、数字摄影录像机及携带式DVD等中小尺寸电子产品，因其拥有比传统TFT-LCD更佳的性能表现及视觉效果，已成为下一个世代电子信息终端产品首选的平板显示器件。
深超光电（深圳）有限公司2004年12月成立于深圳市宝安区龙华街道(企业营业执照见附件1)，主要从事第五代（或以上）之TFT-LCD产品全工序（包含阵列、彩色滤光片、成盒和模块）的生产制造与销售。
根据深圳市政府人民办公厅“关于协调深超光电低温多晶硅液晶面板项目有关的会议纪要”（附件2）和深圳市企业技术改造项目的备案证明（附件3），深超光电（深圳）有限公司拟投资9800万美元对传统TFT-LCD进行改造，建设第五代低温多晶硅薄膜晶体管液晶显示器件(LTPS TFT LCD)项目。
项目依托科技园已建设的TFT-LCD 项目配套厂房、动力厂房进行建设，不新增土建内容。
项目技改后年产液晶显示面板（代表产品规格为3.5英寸）4860万块。
受深超光电（深圳）有限公司的委托，深圳市环境科学研究院承担了第五代低温多晶硅薄膜晶体管液晶显示器件(LTPS TFT LCD)项目的环境影响评价工作。
根据《环境影响评价技术导则》（HJ/T2.1～2.3-93、HJ/T2.4-1995）等技术规范，进行环评工作。
2011年9月26日通过深圳市人居环境技术审查中心组织《第五代低温多晶硅薄膜晶体管液晶显示器件(LTPS TFT-LCD)项目环境影响报告书》专家评审，并形成了专家意见。
依据该项目评审专家意见修改完成了《第五代低温多晶硅薄膜晶体管液晶显示器件(LTPS TFT-LCD)项目环境影响报告书》（报批稿）。
1.2区域环境功能属性项目所在区域的环境功能属性见表1.2-1。
表1.2-1 项目所在区域环境功能属性一览表1.3评价标准1.3.1环境质量标准（1）水环境质量标准根据深府[1996]352号文件《关于颁布深圳市地面水环境功能区划的通知》和深府[2006]227号文件《关于调整深圳市生活饮用水地表水源保护区的通知》，本项目所在区域属观澜河二级水源保护区，水域范围属于地表水Ⅲ类功能区，执行《地表水环境质量标准》（GB3838-2002）Ⅲ类标准，见表1.3-1。
表1.3-1 地表水环境质量标准（GB3838-2002）（单位：mg/L）（2）大气环境质量标准根据深府[2008]98号文件《关于调整深圳市环境空气质量功能区划分的通知》，本项目所在区域属于二类环境空气质量功能区，执行国家《环境空气质量标准》(GB3095-96)及“修改单通知单”(环发[2001]1号)中的二级标准。
氯化氢（HCl）、氯（Cl2）、氨（NH3）参照中华人民共和国国家职业卫生标准《工业企业设计卫生标准》（TJ36-79）中“居住区大气中有害物质的最高容许浓度”的规定，详见表1.3-2。
表1.3-2 环境空气质量评价执行标准单位：mg/m3（3）声环境质量标准根据深府[2008]99号文件《关于调整深圳市城市环境噪声标准适用区域划分的通知》，本项目所在区域属于3类噪声标准适用区，执行《声环境质量标准》(GB3096-2008)中的3类标准。
表1.3-3 声环境质量标准（GB3096-2008）(等效声级：LAeq:dB)（4）地下水环境质量标准根据广东省地表水环境功能区划，本项目所在的浅层地下水功能为地下水二级功能区的“东江深圳地下水水源涵养区”（见图1.3-5）。
现状水质类别为Ⅲ类类。
本项目所在区域地下水执行《地下水环境质量标准》（GB/T14148-93）中Ⅲ类标准，详见表1.3-4。
表1.3-4 地下水环境质量标准（GB/T14148-93）1.3.2污染物排放标准（1）水污染物排放标准本项目废水属于龙华污水处理厂的服务范围（主要是龙华、大浪和民治街道），运行期间的生产废水包括酸碱废水、含氟废水和有机废水。
生产废水和厂区生活污水经过厂内处理后接入市政污水管网排往龙华污水处理厂处理。
排放标准参照《关于深超光电（深圳）有限公司液晶显示面板（TFT-LCD）项目环境影响报告书的批复》（环审【2006】337号）的要求，即项目污废水执行广东省《水污染物排放限值》（DB44/26-2001）的第二时段一级标准。
见表1.3-5。
表1.3-5 水污染物排放限值（单位：mg/L，pH无量纲）（2）大气污染物排放标准本项目选址位于大气环境二类功能区，工艺废气排放应执行广东省地方标准《大气污染物排放限值》(DB44/27-2001)中的第二时段二级标准，锅炉废气执行广东省地方标准《锅炉大气污染物排放标准》（DB44/765-2010）；氨的排放应执行《恶臭污染物排放标准》(GB14554-93)；VOC执行国家环境保护部环审[2006]337号《关于深超光电（深圳）有限公司液晶显示面板（TFT-LCD）项目环境影响报告书的批复》要求；其它特征污染物执行《荷兰排放导则》。
见表1.3-6 和表1.3-7。
表1.3-6 大气污染物排放限值表1.3-7 特征污染物排放控制限值说明：①荷兰排放导则；②其它以技术引进方面同类液晶显示器生产线的各种废气特征污染物实际运行的排放数据为基础，拟制定排放限值；③《荷兰排放导则》（NER）先根据阈限值（TLV）对化合物进行分类，再对每种类别的排放限值作出界定。
阈限值（TLV）是作业环境（8小时/天，5天/周，50周/年）中一种化合物的最大允许浓度。
NER将气态有机物中TLV值小于0.5mg/m3的划分为gA.1类，TLV 值大于0.5mg/m3小于3mg/m3的划分为gA.2类，TLV值大于3.0mg/m3的划分为gA.3类。
NER建议：对于gA.1类化合物排放量小于0.010kg/h，排放浓度小于1.0mg/m3；gA.2类化合物排放量小于0.050kg/h，排放浓度小于 5.0mg/m3；gA.3类化合物排放量小于0.300kg/h，排放浓度小于30.0 mg/m3。
（3）噪声控制标准本项目场界噪声执行《工业企业厂界环境噪声排放标准》（GB12348-2008）中的3类标准要求，即昼间65dB(A)，夜间55dB(A)。
表1.3-8 工业企业厂界噪声限值，Leq(dB(A)) （GB12348-2008）1.4评价等级本项目的评价级别见表1.4-1。
表1.4-1 各项评价专题的等级及依据1.5评价工作范围（1）环境空气根据HJ2.2-2008，评价范围的直径或边长一般不应小于5km，据此确定本项目大气评价范围为边长为5km的矩形区域。
评价范围见图1.7-1。
（2）水环境本项目污水进入龙华污水处理厂后排入观澜河，因此地表水评价范围为龙华污水处理厂排放口上游500m至下游5000m的河段。
评价范围见图5.3-1。
（3）地下水根据《环境影响评价技术导则地下水环境》，本项目地下水的评价范围为项目周边4km2范围。
（4）声环境根据《环境影响评价技术导则（声环境）》（HJ/T2.4-2009）及项目的实际情况，本项目声环境评价范围为建设项目厂区边界外1m以内的范围。
（5）风险评价根据《建设项目环境风险技术导则》，本项目环境风险的评价范围为项目周边3km范围。
1.6环境敏感点及环境保护目标经现场查勘和资料调研，本项目环境影响评价区内无自然保护区、风景名胜区和文物古迹，且未发现国家重点保护的动植物。
本项目环境敏感点以及环境保护目标详见表1.6-1，项目与周边环境关系见图1.6-1。
11 /53图1.6-1 项目周边环境敏感点及评价范围图第二章现有工程回顾性影响评价深超光电（深圳）有限公司位于深圳市宝安区龙华街道民清路伍屋村北侧深超科技园内。
园内现拥有第五代薄膜晶体管液晶显示面板（TFT-LCD）生产线项目。
该项目于2006年7月18日获得了原国家环境保护局的环境影响评价批复（“环审〔2006〕337号”，见附件6），批复中生产规模为：玻璃基板加工能力为6万张/月，彩色滤光片玻璃基板加工能力为7.2万张/月（内制配套），液晶面板产量为794.88万块/年（以19英寸计。
