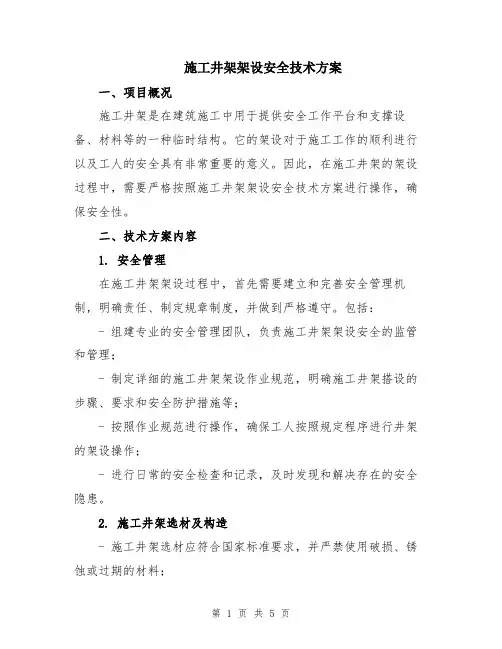

施工井架架设安全技术方案

一、一般技术要求

1、井架结构必须符合JGJ88～ 42 安全技术要求。井架安装必须符合 JGJ59～99“建筑施工安全检查评分标准”。

2、建筑施工井架结构有三种①格构式②杆件式③钢管扣件塔设

的钢管扣件井架。杆件式井架又有单吊笼和内双吊笼两种。

①格构式井架：架设限高（架体总高）为30米以下，用于外双吊笼井架。

②杆件式井架：架设限高（架体总高）为60米，用于内双吊笼井架或内单吊笼井架。高于55 米建筑主体施工必须使用塔吊或施工电梯。

③钢管扣件井架：用于无法架设施工井架，但又需要垂直施工机械的建筑物特殊部位，架设限高与杆件式要求相同，但支撑绳轮架受力部位及架体结构必须严格按公司总工室审批过的方案实施。

④格构式、杆件式井架必须有中国技术监督局、质量检测中心认可产品才准在建筑工地上安装和使用。⑤井架如必须设置在建筑物的楼板或悬挑部位，必须得到设计院书面同意方准实施。

3、井架材质要求：

140×58× 6― GB707―65

①建筑施工井架底座槽钢规格不得小于─────────

A3F―YB170― 63

40× 40× 4―YB167―65

②格构式井架体角钢规格不宜小于─────────

A3F―YB170― 63

75× 75× 6―YB167―65

③杆件式井架体角钢规格不宜小于─────────

A3F―YB170― 63

连杆及斜拉杆角钢规格不宜小于∠50×50×5

φ48×4GB70― 79

④脚手架钢管材质必须采用────────扣件材质必须

YB234―63

符合 KT33-8，扣件螺栓材质必须符合GB5-66 及 GB41-66扣件铆钉材质必须采用20、25 铆钉钢。

⑤钢丝绳宜采用GB1102-74 标准。

⑥螺栓（母）宜采用GB30-76 标准件。

GB1348-78

⑦绳轮和改向轮材质宜采用───────

QT40-17

4、井架在建筑施工中是把建筑材料提升到施工面重要垂直提升

设备，严禁载人。

5、搭设井架人员宜聘用公司专业队伍搭设，外聘队伍必须持有

劳动部门颁发“施工机械安装操作证”，严禁聘用无证队伍和人

员搭设井架。

二、井架安装

1、井架砼基础下的土质必须坚实，砼标号不得低于C25 基础周边地面不积水，排水良好，搭设前必须对基础进行验收合格后才

准搭设。

2、严禁井架紧靠建筑物搭设，必须留有搭设上料平台距离。在

井架操作上能看清上料台与井架吊笼上下交界部位，即上料平台长要比外墙脚手架外立杆，最外缘宽50 厘米以上。

3、架体牢固、稳定、垂直偏差小于1/200 ，总积累偏差不大于5厘米。

4、井架搭设过程，缆风或附墙必须与井架搭设进度同步，严禁

反序设置缆风或附墙，每道缆风或附墙必须按规范设置后才准继

续往上搭设。

5、井架吊笼升至最高使用点时，吊笼顶部与绳轮要留有 3 米以上安全缓冲距离。

6、井架最高点在周边建筑物及设施防雷马鞍包络曲面以下0.5米时，可免设避雷装置，否则必须设置避雷装置，接地电阻小于

10欧姆，还必须定期复检。

7、格构式连结井架的紧固螺栓（母）不宜小于M14，连接电机与井架底座紧固螺栓（母）不宜小于M16。杆件式构件结点接头

处每端螺栓数不得少于 2 个。连接螺栓（母）要求与格构式井架

相同。

8、架体上吊笼导轨必须垂直、固定牢固、导轨接头顺直，其间

隙不宜大于0.5 厘米。

9、井架架体与吊笼涂色要有明显区别。

10、井架缆风设置环境必须满足设置缆风的四个条件（详看缆风设置）。

11、采用 L50× 5～ L75×56 单根型钢做附墙材料时，井架中心与建筑物间距不宜大于 1.5 ～ 2 米，否则必须采用槽钢或格构式杆

件做附墙杆件。

12、井架搭设总高 =建筑物总高 +2 米( 吊笼高度 )+3 米( 安全缓冲

高度 ) 。

三、附墙设置

1、计划设置附墙架，井架中心离建筑物距离宜在 1.5~2 米之间为宜，超过 2 米附墙杆件必须有附墙设置计算书。

2、井架9~10米处设置第一道附墙，架体每往上增高10 米再设置一道，屋面层必须设一道附墙，架体自由高度不宜超过 5 米。

3、附墙杆件材料必须采用大于L50×5角钢、Dg40 管件、槽钢或用型钢制成格构式杆件，严禁用螺纹钢做附墙杆件。

4、附墙杆件与架体、附墙杆件与建筑物连接必须采用焊接或紧

固件呈八字连接，严禁接头处用绑扎形式连接。

5、建筑物设置附墙位置的预埋件必须与建筑物圈梁主钢筋焊接。

6、附墙杆件不准与上料平台连接，也不宜与上料平台杆件卡、

碰。

7、计划设置附墙的井架，因主体工程进度还没有条件按计划设

置附墙时，可设置临时缆风，确保使用时架体自由高度不超过5米。当建筑物具备设置附墙条件时，再用附墙取代临时缆风。

8、计划设置缆风的井架，靠建筑物方向的缆风，因施工需要不

能再保留时，必须按规范先补设置附墙，然后再拆除该组缆风，

严禁无计划地拆除和盲目将缆风移位。

四、缆风设置

1、缆风设置环境必须满足的四个条件：

①井架缆风离输电线路必须大于JGJ46-88 规定的安全距离。

②设置后的缆风与地面夹角不能大于60°

③井架上每组同一平面设置的缆风必须能对角设置，靠上料平台方向的缆风架设不得防碍上料平台的正常操作，也不得与上料平台卡、碰。

④每支缆风锚桩必须满足锚桩设置条件，否则井架架体必须采用附墙设置。

2、建筑施工井架缆风绳必须采用φ9.3 毫米规格钢丝绳 , 严禁用钢筋、铁丝等材料设置缆风，也不宜采用比φ9.3 绳径大的钢丝绳做缆风。缆风绳径大，弧垂也大，同一平面四根弧垂也难控制，使井架受力不均。弧垂大，风载会使井架摇晃。

3、架体 10 米处设置第一道缆风，往上每增高10～ 15 米再没一
