暖通空调制图标准 GB

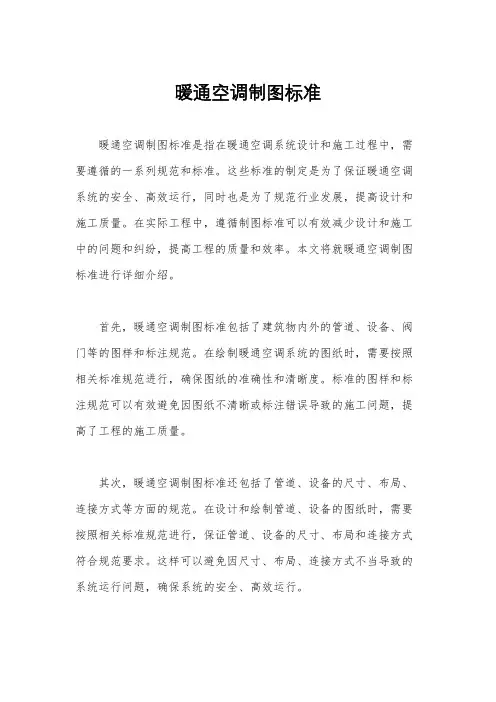

暖通空调制图标准
暖通空调制图标准暖通空调制图标准是指在暖通空调系统设计和施工过程中，需要遵循的一系列规范和标准。
这些标准的制定是为了保证暖通空调系统的安全、高效运行，同时也是为了规范行业发展，提高设计和施工质量。
在实际工程中，遵循制图标准可以有效减少设计和施工中的问题和纠纷，提高工程的质量和效率。
本文将就暖通空调制图标准进行详细介绍。
首先，暖通空调制图标准包括了建筑物内外的管道、设备、阀门等的图样和标注规范。
在绘制暖通空调系统的图纸时，需要按照相关标准规范进行，确保图纸的准确性和清晰度。
标准的图样和标注规范可以有效避免因图纸不清晰或标注错误导致的施工问题，提高了工程的施工质量。
其次，暖通空调制图标准还包括了管道、设备的尺寸、布局、连接方式等方面的规范。
在设计和绘制管道、设备的图纸时，需要按照相关标准规范进行，保证管道、设备的尺寸、布局和连接方式符合规范要求。
这样可以避免因尺寸、布局、连接方式不当导致的系统运行问题，确保系统的安全、高效运行。
此外，暖通空调制图标准还规定了相关设备、材料的选用和安装要求。
在设计和绘制图纸时，需要按照相关标准规范选择合适的设备和材料，并严格按照标准规范进行安装。
这样可以确保设备、材料的质量和性能符合要求，避免因设备、材料问题导致的系统故障和安全隐患。
最后，暖通空调制图标准还规定了图纸的归档和管理要求。
在设计和施工完成后，需要按照相关标准规范对图纸进行归档和管理，确保图纸的完整性和准确性。
这样可以为系统的后期运维和维护提供便利，保证系统长期稳定运行。
总之，暖通空调制图标准是暖通空调系统设计和施工过程中必须遵循的一系列规范和标准。
遵循制图标准可以有效保证系统的安全、高效运行，提高设计和施工质量。
因此，设计人员和施工人员在工作中务必严格按照相关标准规范进行，确保系统的质量和安全。
《民用建筑供暖通风与空气调节设计规范》GB50736-2012-gb50736-2012
前 言根据住房和城乡建设部建标[2008]102号文件“关于印发《2008年工程建设国家标准制定、修订计划（第一批）》的通知”，由中国建筑科学研究院主编，会同国内有关设计、科研和高等院校等单位组成编制组，共同编制本标准。
在标准编制过程中，编制组进行了广泛深入的调查研究，总结了国内实践经验，吸收了发达国家相关设计标准的最新成果，认真分析了我国暖通空调行业的现状和发展，多次征求了国内各有关单位以及业内专家的意见，通过反复讨论、修改和完善，形成征求意见稿。
本规范共分11章和10个附录。
主要内容是：总则，术语，室内空气计算参数，室外设计计算参数，供暖，通风，空气调节，冷热源，监测与控制，消声与隔振，绝热与防腐。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文进行解释，中国建筑科学研究院负责具体技术内容的解释。
本规范在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给中国建筑科学研究院暖通空调规范编制组（北京市北三环东路30号，邮政编码100013），以供今后修订时参考。
本规范主编单位、参编单位名单：主 编 单 位：中国建筑科学研究院参 编 单 位：北京市建筑设计研究院中国建筑设计研究院国家气象信息中心中国建筑东北设计研究院清华大学上海建筑设计研究院华东建筑设计研究院天津市建筑设计院天津大学哈尔滨工业大学同济大学中国建筑西北设计研究院中国建筑西南设计研究院中南建筑设计院山东省建筑设计研究院深圳市建筑设计研究总院新疆建筑设计研究院贵州省建筑设计研究院中建（北京）国际设计顾问有限公司华南理工大学建筑设计研究院开利空调销售服务（上海）有限公司特灵空调系统(中国)有限公司同方股份有限公司丹佛斯(上海)自动控制有限公司际高建业有限公司新疆绿色使者空气环境技术有限公司北京普来福环境技术有限公司昆山台佳机电有限公司杭州华电华源环境工程有限公司远大空调有限公司安徽省宁国安泽电工有限公司广东美的商用空调设备有限公司北京天正工程软件有限公司北京鸿业同行科技有限公司西门子楼宇科技（天津）有限公司欧文斯科宁（中国）投资有限公司北京联合迅杰科技有限公司妥思空调设备（苏州）有限公司目 录1总则 (1)2术语 (3)3室内空气计算参数 (5)4室外设计计算参数 (11)4.1室外空气计算参数 (11)4.2夏季太阳辐射照度 (15)5供暖 (17)5.1一般规定 (17)5.2热负荷 (20)5.3散热器供暖 (23)5.4热水辐射供暖 (26)5.5电加热供暖 (30)5.6燃气红外线辐射供暖 (33)5.7户式燃气炉供暖 (35)5.8热空气幕 (35)5.9供暖管道设计及水力计算 (35)5.10热水集中供暖分户热计量与室温调控 (40)6通风 (44)6.1一般规定 (44)6.2自然通风 (47)6.3机械通风 (50)6.4复合通风 (59)6.5设备选择与布置 (61)6.6风管设计 (65)7空气调节 (69)7.1一般规定 (69)7.2空调负荷计算 (73)7.3空气调节系统 (78)7.4气流组织 (90)7.5空气处理 (98)8空气调节冷热源 (107)8.1一般规定 (107)8.2电动压缩式机组 (111)8.3热泵 (114)8.4溴化锂吸收式机组 (119)8.5空调冷热水及冷凝水系统 (121)8.6冷却水系统 (132)8.7蓄冷、蓄热 (137)8.8区域供冷 (140)8.9燃气冷热电三联供 (142)8.10制冷机房 (143)8.11锅炉房、热力站 (145)9监测与控制 (150)9.1一般规定 (150)9.2传感器和执行器 (153)9.3供暖系统的监测与控制 (155)9.4通风系统的监测与控制 (156)9.5空气调节系统的监测与控制 (156)9.6空气调节冷热源和水系统的监测与控制 (160)10 消声与隔振 (163)10.1一般规定 (163)10.2消声与隔声 (164)10.3隔振 (166)11 绝热与防腐 (169)11.1绝热设计 (169)11.2防腐设计 (170)附录A 室外空气计算参数附录B 室外空气计算参数简化方法附录C 夏季太阳总辐射照度附录D 夏季透过标准窗玻璃的太阳辐射温度附录E 夏季空气调节大气透明度分布图附录F 加热由门窗缝隙渗入室内的冷空气的耗热量附录G 渗透冷空气量的朝向修正系数n值附录H 空调负荷简化方法计算系数表附录J 蓄冰装置容量与双工况制冷机的空气调节标准制冷量附录K 设备与管道最小保温、保冷厚度及凝结水管防凝露厚度1总则1.0.1为了在供暖、通风与空气调节设计中贯彻执行国家技术经济政策，采用先进技术，合理利用资源和节约能源，保护环境，保证健康舒适的工作和生活环境，制定本规范。
暖通空调CAD标准
从左到右依次为截止阀、放水阀、止回阀、软接头、压力表、 水泵、压力表、软接头、Y型过滤器、截止阀图块 （带法兰）
例2：平面图中H型风管的布置
实际绘制时只需要绘制虚线中图形，H形风管及风口由两次镜像来生成。
1.收集整理建筑图； 2.删除建筑图中对门窗的小标注与类型标注等，主要留下
两种方式： 按线型分：粗线图层、中粗线图层、细线图层； 按功能特性：管网图层、管网设备图层、辅助图图层、
标注图层等，设置方法同前。
1.如果为dwg图形可直接使用。如果为地形图图纸，采用 扫描仪扫描地形图。
2.扫描图像使用步骤，使用专业扫描软件或扫描仪配套 软件，分片扫描地形图图纸，扫描设置为灰度模式， 扫描分辨率为100像素/厘米，此分辨率是为了方便在 图纸中方便比例换算。
1. 风口布置效果
2.依据风口，切换到“辅助图层”按设计绘制风管中心线，本 系统采用同程设计，可平衡气流阻力，利于系统运行调整；
3.按设计产品样本尺寸，切换到“设备图层”，绘制主要 设备构件如：空调机组、风机盘管等外轮廓；
按设计尺寸依据，切换到“风管图层”，依据风管中心线，分段按 尺寸完成风管的绘制；（注意由于采用H型布置，可先绘制完成一 个H型图中放大部分，再使用块、复制、镜像等完整其余的部分）
4.连接设备和构件与风管； 5.完成细部风管；
按尺寸完成后的空调风管
6.核对图纸比例；切换到“标注图层”，按出图比例设置 所有标注文字大小，风管、设备定位尺寸标注方式。
标注文字一般为3.5（图中标注密集时可使用2.5号字），标注样 式中的文字高度为3.5×出图比例。主要使用DIM标注模式命令。
建筑柱网及主要的外部尺寸及房间名称标高等，柱子改 为空心柱， 3.删除不必要的图层；
暖通空调制图标准
1o2 本标准适用于 下列制图方式绘制的图样 1 手工制图 2 计算机制图. 1"3 本标准适用十暖通空调专业 卜 列的工程制图: 1 新建, 改建, 扩建工程的各阶段设计图, 竣工图1
2 原有建筑物, 构筑物等的实侧图;
局那放大用 管沟断面图
下 1a 1s }o :, O
前
根据建设部建标 「9创 24 1 9 4 号文件 《 关丁印发 儿九八年l程建设国家标准制定, . 修订计划 ( _ 第 _ 批少的通知》 卜 达的任务, 本标准编制组对 《 暖通空 调制图标准》(B 1 -8)进行了修编.编制组首 G J 8 1 4 先参照 1 0年收集到的反馈意见提出征求意见稿, 9 9 而向全国厂泛征求意见,随后提出r 送审稿, 再经函 市和专 家审查通过. 使之具有较好的群众基础〕 本标准的修编日的是 一 ,与19 90年以来发布实施的 《 技术制图》中 相关的国家标准 〔 包括 I T /0的相关标准)在 S V1 O
扭依管
313 自定义水' . . 汽管道代号应避免与表 311 .. 相矛盾, 并应在
* 一zT I M "ao s -f 2 '图 中 可 使 自 义 线 含 ,应 确 明且 . 样 也 以 用 定 图 及 义但 明 说 , 1
其含 义不应 与本标准相反
3. ,管 阁 和 件 图 宜 表 . 用 .3水汽 道 门 附 的 例 按 3. . 1 1采 3
1 几抽 砚 . 尸 切 . 同 . 厌 . , .不 .., 仍 月 甲,
一
1 3 x日 1 4 (Y
1 Q
往映及引出胶七 非本专业设备骏即 回水,缝
人 白曲汾 各胜. ,', ·J
中侧
GB50243暖通安装规范图文解析(精品)
精选ppt
77
一、风管制作——其它要求
风管与配件的咬口缝应紧密、宽度应一致；折角应平直，圆弧应均匀；两端面平行。风管无明显扭曲与 翘角；表面应平整，凹凸不大于10mm
风管外径或外边长的允许偏差:当小于或等于300mm 时，为2mm；当大于300mm 时，为3mm。管口平面 度的允许偏差为2mm，矩形风管两条对角线长度之差不应大于3mm；圆形法兰任意正交两直径之差不应 大于2mm
角钢法兰
55
一、风管制作——风管的拼接（共板法兰）
中、低压系统风管法兰的螺栓及铆钉孔的孔距不得大于150mm； 高压系统风管不得大于100mm。 矩形风管法兰的四角部位应设有螺孔。
共板法兰风管
精选ppt
法兰卡码
66
法兰角码
一、风管制作——风管的加固
条件：
各支撑点之间或与风管的边沿或法兰的间距
应均匀，不应大于950mm.
柔性短管不宜作为找正、找平的异径连接管；
设于结构变形缝的柔性短管，其长度精宜为选变p形pt缝的宽度加100mm 及以上;
1111
防排烟系统柔性短管的制作材料必须为不燃材料。
三、风管安装——套管
在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于 1.6mm。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。
应衔接自然，无明显缝隙。同一厅室、房间内的相同风口的安装高度应一致，排列应整齐。
花篮螺栓
密封垫料，厚 度为6～8mm, 压缩率为 25%～50%
1、净化空调系统风口安装还应符合下列规定: 风口安装前精应清选扫p干p净t，其边框与建筑顶棚或墙面间的接缝处应加设 2222
密封垫料或密封胶，不应漏风；2 带高效过滤器的送风口，应采用可分别调节高度的吊杆。
暖通空调制图标准
暖通空调制图标准
暖通空调制图的标准通常包括以下要素：
1. 图样符号
暖通空调制图中使用的符号应当是标准统一的，各种设备、管路、阀门和控制元件等应当用具体明确的图形符号表示，使整个制
图结果清晰明了。
2. 线条符号
暖通空调制图中的线条应当标准统一，用具体明确的线条符号
来表示，以区分不同的功能线，如电线、水暖管、风管等。
3. 尺寸符号
暖通空调制图中需要标注各种设备、管路、阀门等的尺寸大小，用具体明确的尺寸符号来表示，以便工程师能够清晰明了地看到每
个元件的具体大小。
4. 标注符号
暖通空调制图中需标注各种设备、管路、阀门、风口等的名称、编号、型号等信息，用具体明确的标注符号和方法来标明，以便后
续的施工和维护工作能够顺利开展。
以上是暖通空调制图的一般标准，不同国家和地区可能有些差异。
在实际制图中，应根据具体情况进行制图，以保证制图结果的
准确性和实用性。
暖通空调制图标准
暖通空调制图标准暖通空调制图标准是指在设计和施工中满足功能要求、安全性能，以及满足节能、新风、防水、断电等要求的图形标准。
一、图纸规范:1. 图纸尺寸：比例为1：100及以上；2. 文字大小：等于或大于3.3mm；3. 设备标记：按设备规范要求标识；4. 注释文字：清晰易读，按照相应的符号注释；5. 图纸标题：图名称、图号、缩放比例、单位（包括立面图、剖面图、管道图、安装图及其它辅助图等）；6. 格式：A3尺寸，有效内容宽度为470mm，无效内容宽度95mm，折合尺寸420mm X 594mm；7. 图纸内容：详细绘制所有暖通空调管线、设备及其安装位置及相关注释，以及原理图；8. 图纸质量：图纸应具有一定的耐磨性，清晰可读，无污损、污染等。
二、管网设计规范:1. 送风系统：送风系统应确保空间有效地分布温度、湿度等，并确定合理的风量分配；2. 回风系统：回风系统应设置合理的回风管道布置，以保证室内空气循环；3. 热回收系统：热回收系统应与送风系统、回风系统相结合，以确保热回收效率；4. 风机设置：风机设置应满足系统设计要求，并严格控制风量和噪声；5. 空调通风：空调的通风应满足有效的通风要求，以确保空间温度正常；6. 管道布置：管道布置应满足系统的设计要求，并保证管道布置的美观性；7. 系统控制：系统控制要求精确可靠，保证系统运行的稳定和舒适；8. 气味控制：气味控制要求采用有效的技术手段，以确保室内空气无异味。
三、安全性能设计规范1. 电源安全：电源系统必须按照电器安全法规要求进行设计，以确保安全；2. 防火安全：管路、绝缘材料等必须按照防火安全要求进行设计；3. 操作安全：应严格控制有害气体、有害物质及安装安全要求；4. 排放安全：送风、回风及排放管线等应按照排放安全要求进行设计；5. 除湿安全：应按照除湿安全要求进行设计，确保空气的湿度；6. 校准安全：应严格按照安全要求进行测量、校准操作；7. 智能安全：智能系统应采用安全技术，以确保系统可靠、稳定运行。
暖通制图标准
暖通制图标准暖通制图标准是指在建筑暖通系统设计中所使用的相关图标的规范和标准。
暖通系统是建筑物中用于供热、通风和空调的系统，其设计需要使用一系列的图标来表示各种设备、管道和控制元件。
因此，暖通制图标准的规范对于设计人员和施工人员来说至关重要。
首先，暖通制图标标准需要符合国家相关规定和标准，以确保建筑暖通系统的设计和施工符合国家安全和质量要求。
在图标的设计和使用过程中，需要遵循国家相关标准，比如GB 50314-2016《建筑给水排水设计规范》、GB 50019-2015《建筑给排水及采暖通风设计规范》等，以保证暖通系统的正常运行和安全使用。
其次，暖通制图标标准需要具有通用性和一致性。
在建筑设计和施工中，暖通系统的图标需要被不同的设计人员和施工人员使用，因此图标的设计和标准需要具有通用性，以便不同人员能够准确理解和使用。
此外，图标的一致性也很重要，同样的设备和元件在不同的图纸中应该使用相同的图标，以避免混淆和错误。
另外，暖通制图标标准需要考虑图标的清晰度和易识别性。
在建筑设计图纸中，暖通系统的图标通常需要和其他系统的图标一起出现，因此图标需要具有良好的清晰度和易识别性，以便人们能够快速准确地理解图纸内容。
图标的线条和比例需要合理，颜色需要明确，以确保图标在图纸上的清晰度和易识别性。
最后，暖通制图标标准需要不断更新和完善。
随着科技的发展和建筑技术的进步，暖通系统的设备和控制元件也在不断更新和改进，因此相应的图标标准也需要不断更新和完善，以适应新技术和新设备的使用。
总的来说，暖通制图标标准对于建筑暖通系统的设计和施工具有重要意义。
符合国家相关规定和标准、具有通用性和一致性、具有清晰度和易识别性、不断更新和完善，这些都是暖通制图标标准需要考虑的重点。
只有在遵循相关标准和规范的基础上，暖通系统的设计和施工才能更加准确、安全和高效。
暖通空调工程施工图识读【最新版】
暖通空调工程施工图识读暖通空调工程施工图的有关规定：GB/T50114－2010暖通空调制图标准。
一、图线及其含义：1）线宽组为b、0.5b、0.35b；2）含义。
二、比例：三、常用图例采暖施工图：（一）采暖系统的分类与组成：供暖系统组成：热媒制备（热源）、热媒输送、热媒利用；按供热范围可分为：局部供暖系统、集中供暖；散热方式可分为：对流和辐射供暖二种。
集中供暖系统由三部分组成：热源、热力网（供热管线系统）、热用户（供热、通风空调、热水供应）。
采暖系统的基本形式：室内采暖施工图：室内采暖施工图，是指建筑物内采暖管道的平面图、管道系统图、详图等。
采暖管道、散热器和附件示意性地画在给定的建筑平面图上，系统图则反映系统的全貌，反映出管道与散热器的连接。
（一)采暖设计说明书（二)平面图的识读1.室内供暖平面图分为：2.室内供暖平面图的识读：（1）查明建筑物内散热器的平面位置、种类、片数以及散热器的安装方式。
（2）了解水平干管的布置方式，干管上的阀门、固定支架、补偿器等的平面位置和型号，以及干管的管径。
（3）查清系统立管数量和布置位置。
（4）在热水采暖系统平面图上还标有膨胀水箱、集气罐等设备的位置、型号以及设备上连接管道的平面布置和管道直径。
（5）在蒸汽采暖系统平面图上还标有疏水装置的平面位置、规格尺寸等。
（6）查明热媒入口及入口地沟情况。
（二)平面图的识读图片-底层平面图的识读图片-二层平面图的识读图片-三层平面图的识读图片-四层（三)系统图的识读采暖系统轴测图表示热媒入口至出口的采暖管道、散热设备、主要附件的空间位置和相互关系。
系统轴测图一般为斜等测图。
识读时要掌握的主要内容和注意事项如下：（1）查明管道系统的连接，各段管路的管径大小、坡度、坡向、水平管道和设备的标高，以及立管编号等。
（2）了解散热器的类型、规格及片数。
（3）注意查清其他附件与设备在系统中的位置，凡注明规格尺寸者，都要与平面图和材料表等进行核对（4）查明热媒入口处各种设备、附件、仪表、阀门之间的关系，同时搞清热媒来源、流向、坡度、标高、管径等，如有节点详图时要查明详图编号，以便查找。
暖通空调图例
附注 也可表示为：
或光滑曲线(中粗) 左为通用表示法，中表示送风，右表示回风
16 百叶窗
17 散流器
左为矩形散流器，右为圆形散流器。散流器为可见时,虚线改为 实线
检查孔
18 测பைடு நூலகம்孔
3.3 暖通空调设备
3.3.1 暖通空调设备的图例宜按表3.3.1采用。
表3.3.1
暖通空调设备图例
序 号
3.1.3 水、汽管道阀门和附件的图例宜按表3.1.3采用。
表3.1.3
水、汽管道阀门和附件
序 号
名称
图例
附注 1.没有说明时，表示螺纹连接
产品知识库
· 北京广源发 — 公司业绩
· 壁挂炉换热分类
· 暖通空调制图标准 GB/T 50114-2001 3 常用图例
· 给水排水制图标准 GB/T 50106-2001 3 图例
左为平面图画法，右为剖面图画法
3
轴流风机
4
离心风机
5
水泵
空气加热、冷却
6
器
7
板式换热器
8
空气过滤器
9
电加热器
10
加湿器
11
挡水板
12 窗式空调器
13 分体空调器
左为左式风机，右为右式风机 左侧为进水，右侧为出水 左、中分别为单加热、单冷却，右为双功能换热装置
左为粗效，中为中效，右为高效
14
风机盘管
15
Page 4 of 9
补偿器
序 号
名称
弧形 27
补偿器
球形 28
补偿器
变径管 29
异径管
30 活接头
31 法兰
暖通空调制冷业常用标准规范
暖通空调制冷业常用标准规范暖通空调制冷行业专业常用现行标准规范一、基础类1.1 GB3100-93 国际单位制及应用1.2 GB3101-93 有关量、单位和符号的一般原则1.3 GBJ1-86 房屋建筑制图统一标准1.4 GBJ144-88 采暖通风与空气调节制图标准1.5 GBJ155-92 采暖通风与空气调节术语标准1.6 CJJ55-93 供热术语标准1.7 CJJ65-95 环境卫生术语标准1.8 GB140-59 输送液体与气体管道的规定代号1.9 GB4270-84 热工图形符号与文字说明1.10 GB4457-84至GB4640-84 机械制图1.11 GB11943-89 锅炉制图1.12 GB50178-93 建筑气候区划标准1.13 JGJ35-87 建筑气象参数标准1.14 JGJ37-87 民用建筑设计通则1.15 GBJ300-88 建筑安装工程质量检验评定统一标准1.16 GB/T16732-97 建筑采暖通风、空调、净化设备计量单位及符号1.17 GB/T16803-97 采暖、通风、空调、净化术语二、暖通空调一般设计规范2.1 GBJ19-87 采暖通风与空气调节设计规范2.2 GB50028-93 城镇燃气设计规范2.3 GB50176-93 民用建筑热共设计规范2.4 GB50189-93 旅游宾馆建筑热工与空气调节节能设计标准2.5 GB50264-97 设备及管道绝热工程设计规范2.6 JGJ26-95 民用建筑节能设计标准(采暖居住建筑部分)2.7 CJJ34-90 城市热力网设计规范2.8 GB4272-92 设备及管道保温技术通则2.9 GB8175-87 设备及管道保温设计导则2.10 GB11790-89 设备及管道保冷技术通则三、住宅及公共建筑类3.1 GB50038-94 人民防空地下室设计规范3.2 GBJ96-86 住宅建筑设计规范3.4 GB50157-92 地下铁道设计规范3.5 GB50174-93 电子计算机机房设计规范3.6 GB50226-95 铁路旅客车站建筑设计规范3.7 JGJ25-86 档案馆建筑设计规范3.8 JGJ36-87 宿舍建筑设计规范3.9 JGJ38-97 图书馆建筑设计规范3.10 JGJ39-87 托儿所、幼儿园建筑设计规范3.11 JGJ40-87 疗养院建筑设计规范3.12 JGJ41-87 文化馆建筑设计规范3.13 JGJ48-88 商店建筑设计规范3.14 JGJ49-88 综合医院建筑设计规范3.15 JGJ57-88 剧场建筑设计规范3.16 JGJ58-88 电影院建筑设计规范3.17 JGJ60-89 公共汽车客运站建筑设计规范3.18 JGJ62-90 旅馆建筑设计规范3.19 JGJ64-89 饮食建筑设计规范3.20 JGJ66-91 博物馆建筑设计规范3.21 JGJ67-89 办公建筑设计规范3.22 JGJ86-92 港口建筑设计规范3.23 JGJ91-93 科学实验室建筑设计规范四、专门工程建筑类4.1 GBJ29-90 压缩空气站设计规范4.2 GB50030-91 氧气站设计规范4.4 GB50041-92 锅炉房设计规范4.5 GB50049-94 小型火力发电站设计规范4.6 GB50053-94 10千伏及以下变电所设计规范4.7 GB50095-92 35~110千伏变电所设计规范4.8 GBJ71-84 小型水力发电站设计规范5.54.9 GBJ72-84 冷库设计规范4.10 GBJ73-84 洁净厂房设计规范4.11 GBJ74-84 石油库设计规范(修订本)4.12 GB50156-92 小型石油库及汽车加油站设计规范4.13 GB50177-93 氢氧站设计规范4.14 GB50195-93 发生炉煤气站设计规范4.15 医药工业洁净厂房设计规范五、工程设计防火类5.1 GBJ16-87 建筑设计防火规范(1997年版)5.2 GB50045-95 高层民用建筑设计防火规范5.3 GB50067-97 汽车库、修车库、停车场设计防火规范5.4 GBJ89-85 民用爆破器材工厂设计安全规范GBJ98-87 人民防空工程设计防火规范(1997年局部修订条文)5.6 GB50154-92 地下及覆土火药炸药仓库设计安全规范5.7 GB50161-92 烟花爆竹工厂设计安全规范六、施工验收及质量检验评定类6.1 GBJ66-84 制冷设备及安装工程施工及验收规范6.2 GBJ94-86 球形储罐施工及验收规范6.3 GBJ126-89 工业设备及管道绝热工程施工及验收规范6.4 GB50184-93 工业金属管道工程质量检验评定标准6.5 GB50185-93 工业设备及管道绝热工程检验评定标准6.6 TJ231(五)-78 机械设备安装工程施工及验收规范第五册压缩机,风机,泵,空气分离设备安装6.7 GB50253-97 工业金属工程施工及验收规范6.8 GBJ236-82 现场设备、工业管道焊接工程施工及验收规范6.9 GBJ242-82 采暖与卫生工程施工及验收规范6.10 GB50243-97 通风与空调工程施工及验收规范6.11 GB50252-94 工业安装工程质量检验评定统一标准6.12 GBJ302-88 建筑采暖卫生与煤气工程质量检验评定标准6.13 GBJ304-88 通风与空调工程质量检验评定标准6.14 TJ307-77 建筑安装工程质量检验评定标准(工业管道安装工程)6.15 JGJ71-90 洁净室施工及验收规范6.16 CJJ28-89 城市供热管网工程施工及验收规范6.17 CJJ33-89 城镇燃气输配工程施工及验收规范6.18 CJJ38-90 城市供热管网工程质量检验评定标准6.19 CJJ63-95 聚乙烯燃气管道工程技术规程6.20 GB8174-87 设备及管道保温效果的测试与评价6.21 GB6168-85 层流洁净工作台检验标准七、环境保护、劳动卫生与安全类7.1 GBJ4-73 工业＂三废＂排放试行标准7.2 TJ8-74 放射性防护规定(试行)7.3 TJ36-69 工业企业设计卫生标准7.4 GBJ87-85 工业企业噪音控制设计规范7.5 GBJ122-88 工业企业噪音测量规范7.6 GB1576-85 低压锅炉水质标准7.7 GB3095-82 大气环境质量标准7.8 GB3096-93 城市区域环境噪音标准7.9 GB3222-82 城市区域环境噪音标准7.10 GB3869-83 体力劳动强度分级7.11 GB4129-84 标准噪声源7.12 GB5468-91 锅炉烟尘测试方法7.13 GB5701-85 室内空调至适温度7.14 GB6919-86 空气质量词汇7.15 GB6921-86 大气飘尘浓度测试方法7.16 GB9670-88 商场(店)、书店卫生标准7.17 GB13271-91 锅炉大气污染物排放标准7.18 GB14554-93 恶臭污染物排放标准7.19 GB/T14623-93 城市区域环境噪音测量方法7.20 GB/T15190-94 城市区域环境噪音适用区划分技术范围八、其他8.1 TJ32-78 室外给水排水和煤气热力工程抗震设计规范8.2 GBJ44-82 室外煤气热力工程设施抗震鉴定标准8.3 GB50251-94 输气管道工程设计规范8.4 GB50253-94 输油管道工程设计规范8.5 CJJ51-95 城镇燃气管网抢修和维护技术规程8.6 GB2887-82 计算站场技术要求。
暖通空调设计必备规范图集
一、采暖工程设计：又分室内、室外和热交换站；二、空调工程设计：主要分舒适性空调和洁净（工艺性）空调；三、通风防排烟工程设计；四、冷库设计。
所需资料一、设计规范标准；二、设计手册及其他资料；三、施工规范；四、图集；五、制图标准；六、产品样本。
设计规范标准1、《采暖通风与空气调节设计规范》GB 50736-2012；2、《建筑设计防火规范》（GB 50016-2006）；3、《高层民用建筑设计防火规范》（GB50045－95）（2005年版）；4、《汽车库、修车库、停车场设计防火规范》（GB 50067－97）暖通部分）；5、《人民防空地下室设计规范》GB50038-2006（暖通部分）；6、《人民防空工程设计防火规范》GB50098-2009；7、《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26－95）；8、《夏热冬冷地区居住建筑节能设计标准》（JGJ 134－2010）；9、《夏热冬暖地区居住建筑节能设计标准》（JGJ 75－2012）；10、《公共建筑节能设计标准》（GB 50189－2005）；11、《洁净厂房设计规范》（GB 50073-2013）；12、《冷库设计规范》（GB 50072－2010）。
二、设计手册及其他资料1、《实用供热空调设计手册第二版》（陆耀庆）；2、《简明空调设计手册》（赵荣义、钱以明、范存养、赵荣之）；3、《简明通风设计手册》（孙一坚）；4、《暖通空调常用数据手册》；5、《全国民用建筑工程设计技术措施一一暖通空调・动力》（2007 年版）；6、《全国民用建筑工程设计技术措施节能专篇一一暖通空调・动力》（2009 年版）；7、教材等。
三、施工规范1、《建筑给排水及采暖工程施工质量验收规范》（GB 50242－2002）2、《通风与空调工程施工质量验收规范》（GB 50243－2002）3、《通风与空调工程施工规范》（GB 50738-2011）四、图集1、《建筑设备施工安装通用图集——通风与空调工程》（91SB6-1）（2005年版）；2、《建筑设备施工安装通用图集——暖气工程》（91SB1-1）（2005 年版）；3、《建筑设备施工安装通用图集——制冷工程》（91SB7-1）（2005 年版）；4、《建筑设备施工安装通用图集——热力站工程》（91SB9-1）（2005年版）；5、《风管支吊架》（03K132）;6、《离心式水泵安装》（03K202）；7、《建筑防排烟及暖通空调防火设计》（07K103-1）。
暖通空调制图标准 (2)
暖通空调制图标准
暖通空调制图的标准主要包括以下几个方面：
1. 图样规范：图样按照国家标准或相关行业标准进行绘制，图纸应具有清晰、明确和易于理解的特点。
2. 线条标识：图纸中的线条应具有不同的类型和宽度来表
示不同的元件和结构。
常用的线条类型有实线、虚线、点
线等，用于表示不同部分的位置和尺寸。
3. 图例说明：图库中应包含详细的图例说明，标明各个元件、设备和管道的符号及对应的名称。
符号和名称应按照
相关标准进行规定。
4. 尺寸标注：图纸中的尺寸应进行标注，以确保元件和结
构的尺寸准确无误。
尺寸标注应按照国家标准进行，包括
线性尺寸、角度尺寸等。
5. 比例标尺：图纸中应包含比例标尺，用于确定图纸中元
件和结构的实际尺寸。
比例标尺的选择应根据图纸的大小
和绘制要求进行。
6. 施工说明：图纸中应包含详细的施工说明，包括材料、
工艺、施工方法等。
施工说明应符合相关规范和标准要求。
总之，暖通空调制图标准应根据相关标准和要求进行绘制，确保图纸的准确性、规范性和易于理解。
暖通空调制图标准
暖通空调制图标准暖通空调制图标准，是空调安装行业和暖通行业重要的一项细化图纸制作标准，是被广泛运用于暖通空调安装实施中的一部分。
暖通空调制图标准具有重要的作用，它可以帮助空调设计师和安装工程师更好地设计和安装暖通空调系统，从而更有效地节约能源。
暖通空调制图标准的要求包括：1）图标的绘制要求：选择图纸的比例，绘制图标的文字，以及使用不同的颜色来表示不同的空调部件；2）空调设备操作要求：空调安装工程师必须要清楚地指出空调设备的安装位置，设备接口处理要求，电源线路管道安装等；3）空气质量要求：空调安装工程师必须要清楚地表示在空调安装过程中，需要考虑的空气温度，湿度，气流等空气质量参数；4）其他相关要求：暖通空调的安装工程师还需要注意室外环境的评估，以及其他可能影响暖通空调安装的因素。
从上述可以看出，暖通空调安装工程师在设计和安装暖通空调系统时，必须要按照暖通空调制图标准进行操作，更要注意表示空调设备、电源线路、管道、空气质量等参数，以保证空调设备的正确安装和安全使用。
暖通空调制图标准也在不断改进与优化，同时也引入了新的科学技术和新的技术材料，更有效地满足了空调安装的实际要求。
比如，随着节能环保意识的提高，空调设备安装过程中要求更加充分地考虑对空气质量的影响，加强对管道的安装和拆卸要求，甚至在安装时添加抗静电和抗冲击的材料以确保设备的安全性能等。
此外，暖通空调制图标准在推动新技术应用方面也发挥了重要作用。
比如，新型空调设备和智能暖通空调系统的普及，需要有先进的新制图标准来对空调设备的安装进行规范化的控制，以充分满足新型空调设备的安装要求。
总之，暖通空调制图标准具有十分重要的作用，不仅可以帮助暖通行业更好地实施空调安装工作，更可以推动暖通行业的技术更新，实现更高效的空调系统设计和安装，从而更有效地节省能源和资源。
暖通空调制图标准
暖通空调制图标准暖通空调制图标准是指在暖通空调系统设计和施工过程中，对于相关图纸的编制和标注所需遵循的规范和要求。
这些标准的制定和执行，对于保障暖通空调系统的设计质量、施工质量以及后期运行维护具有重要意义。
本文将从暖通空调制图的内容要求、标注规范、图纸审核和管理等方面进行详细介绍。
首先，暖通空调制图的内容要求包括建筑平面布置图、剖面图、立面图、管道布置图、设备布置图、细部图等。
其中，建筑平面布置图需要标注有建筑物的布置尺寸、结构柱、梁、墙体等信息；剖面图需要标注有建筑物的剖面尺寸、结构柱、梁、墙体以及暖通空调系统的布置情况；立面图需要标注有建筑物的立面尺寸、开窗、遮阳、幕墙等信息；管道布置图需要标注有管道的布置情况、尺寸、高差等信息；设备布置图需要标注有设备的布置位置、尺寸、周边空间等信息；细部图需要标注有暖通空调系统的细节构造、连接方式等信息。
这些内容要求的制定，是为了确保暖通空调系统的设计和施工能够满足建筑物的使用需求，并且便于后期的运行和维护。
其次，暖通空调制图的标注规范包括文字标注、符号标注、尺寸标注等。
文字标注需要采用统一的文字样式、字体、字号，并且要求标注清晰、准确、易懂；符号标注需要采用统一的符号图例，确保标注的一致性和规范性；尺寸标注需要采用统一的标注方法和尺寸精度，确保标注的准确性和可读性。
这些标注规范的执行，是为了确保暖通空调制图的可读性和准确性，减少因标注错误而导致的施工问题和后期维护困难。
此外，暖通空调制图的图纸审核和管理也是至关重要的。
在图纸编制完成后，需要进行专业人员的审核，确保图纸的合规性和准确性；同时，还需要建立健全的图纸管理制度，确保图纸的存档、备份和传递，以便后期的查阅和使用。
图纸审核和管理的落实，是为了确保暖通空调系统的设计和施工能够符合相关标准和要求，保障建筑物的使用安全和舒适性。
综上所述，暖通空调制图标准的制定和执行对于暖通空调系统的设计、施工和运行具有重要意义。
暖通空调制图标准 GB
暖通空调制图标准GB/T 50114-2001 3 常用图例
3常用图例
3.1水、汽管道
3.1.1水、汽管道代号宜按表3.1.1选用。
表3.1.1 水、汽管道代号
3.1.2自定义水、汽管道代号应避免与表3.1.1相矛盾，并应在相应图面说明。
3.1.3水、汽管道阀门和附件的图例宜按表3.1.3采用。
表3.1.3 水、汽管道阀门和附件
续表3.1.3
续表3.1.3
3.2风道
3.2.1风道代号宜按表3.2.1采用。
表3.2.1 风道代号
3.2.2自定义风道代号应避免与表3.2.1相矛盾，并应在相应图面说明。
3.2.3风道、阀门及附件的图例宜按表3.2.3采用。
表3.2.3 风道、阀门及附件图例
续表3.2.3
3.3暖通空调设备3.3.1暖通空调设备的图例宜按表3.3.1采用。
表3.3.1 暖通空调设备图例
3.4调控装置及仪表3.
4.1调控装置及仪表的图例宜按表3.4.1采用。
表3.4.1 调控装置及仪表图例
续表3.4.1
世上没有一件工作不辛苦，没有一处人事不复杂。
不要随意发脾气，谁都不欠你的。
暖通空调制图标准
3.1 水、汽管道
3.1.1 表3.1.1以外的水、汽管道代号，可取管道内介质汉语名称的拼音首个字母，如与表内已有代号重复，应继续选取第2、3个字母，最多不超过3个。
3.1.2 采用非汉语名称标注管道代号时，须明确表明对应的汉语名称。
3.1.3 表3.1.3中序号17附注中的画法与给排水专业“室内消火栓”的图例相近，应避免混淆。序号33、35附注的画法适合手工制图。
3.4 调控装置及仪表
3.4.1 表3.4.1中序号1,3图例中,“T、H、P”分别为“Temper-ature”、“Humidity”、“Pressure”的字头;序号11图例中“M”为Magnetic”的字头;序号15图例中“F(M(”是英文“Flow Meter”的缩写;序号16图例中“E(M(”是英文“Energy Meter”的缩写;序号17图例中“F”是英文“Flow”的字头。
4.1 一般规划
4.1.8 “设备”通常指机组、换热器等，“材料”通常指管道、阀门等。 4.2 管道和设备布置平面图、剖面图及详图
4.2.1 “正投影法”见现行国家标准《技术制图通用术语》(GB,T 13361—92)的5.3。 4.2.6 墙线内的建筑轴线不宜作尺寸标注界线。柱中心线作尺寸标注界线时，应同时标注柱宽。
4.5 管道标高以“MPa”表示的数字，若该数字小数点后“PN 20(kPa)”。 4.5.11 有坡度的管道标高，在始端或末端也可用括号内数字表示。
4.5.14 在同一套图纸中，应统一使用短斜线或圆点。
4.5.17 连续排列的设备，应标注需保证的安装尺寸，不宜标注过多的安装尺寸，造成施工安装时无所适从。
暖通空调制图标准
GB/T 50114-2001
条文说明
民用建筑暖通空调工程设计标准
民用建筑暖通空调工程设计标准1. 引言本标准为民用建筑暖通空调工程设计提供了规范和指导，旨在确保设计的安全、高效和可靠性。
2. 适用范围本标准适用于民用建筑暖通空调工程设计，包括住宅、办公楼、商业建筑等。
3. 设计原则在设计民用建筑的暖通空调工程时，应遵循以下原则： - 提供舒适的室内环境：确保室内温度、湿度和空气质量符合人体舒适的要求。
- 节能环保：采用节能技术和设备，减少能源消耗和环境污染。
- 安全可靠：确保设计满足相关的安全标准和规范，并能够在各种条件下正常运行。
4. 设计基础4.1 室内环境要求•温度范围：室内温度应在舒适范围内，通常为18℃～26℃。
•相对湿度范围：室内相对湿度应在40%～60%之间。
•新风供应：室内应提供足够的新风，确保室内空气质量达标。
4.2 负荷计算•采用适当的负荷计算方法，考虑建筑物的热传输、人员活动、设备运行等因素。
•根据建筑的朝向、外墙结构、窗户面积等因素，合理确定建筑热负荷。
4.3 设备选型和布置•根据负荷计算结果，选择适当的暖通空调设备。
•设备布置要合理，便于维修和保养。
5. 设计内容5.1 制冷系统设计•根据负荷计算结果，确定合适的制冷容量，并选择适当的制冷设备。
•设计冷却水系统、冷冻水系统、冷却塔等冷却设施。
•设计合理的空气分配系统，确保室内空气均匀分布。
5.2 供暖系统设计•根据负荷计算结果，确定合适的供暖容量，并选择适当的供暖设备。
•设计供暖水系统、暖风系统等供暖设施。
•设计合理的空气供应和排风系统。
5.3 通风系统设计•根据负荷计算结果，确定合适的通风容量，并选择适当的通风设备。
•设计合理的新风系统和排风系统，确保室内空气质量达标。
5.4 管道和管线设计•确定合适的管径和管线布置方式，以确保流体的正常运行和节能效果。
5.5 控制系统设计•设计合理的控制系统，包括温度、湿度、风速等参数的控制和调节。
6. 施工与验收•根据设计图纸和技术规范进行施工。
