变压器瓦斯保护一．瓦斯保护的定义瓦斯保护是变压器内部故障的主保护，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，从油箱向油枕流动，其强烈程度随故障的严重程度不同而不同，反应这种气流与油流而动作的保护称为瓦斯保护，也叫气体保护。
规程规定：对于容量为800kVA及以上的油浸式变压器和400kVA及以上的车间内油浸式变压器，应装设瓦斯保护。
二．瓦斯保护的分类瓦斯保护一般分为轻瓦斯和重瓦斯两类。
1.轻瓦斯：变压器内部过热,或局部放电,使变压器油油温上升，产生一定的气体,汇集于继电器内,达到了一定量后触动继电器，发出信号。
2.重瓦斯：变压器内发生严重短路后，将对变压器油产生冲击，使一定油流冲向继电器的档板,动作于跳闸。
三．瓦斯继电器的结构及动作原理瓦斯继电器有浮筒式、档板式、开口杯式等不同型号。
目前大多采用QJ-80型继电器（其结构如图1所示），其信号回路接上开口杯，跳闸回路接下档板。
图1 FJ3-80型复合式瓦斯继电器的结构1:上开口杯；2:下开口杯；3:干挤触点；4:平衡锤；5:放气阀；6:探针；7:支架；8:挡板；9:进油挡板；10:永久磁铁瓦斯继电器的上、下方各有一个带干簧接点的开口杯，即上开口杯和下开口杯。
正常时，上开口杯1、下开口2杯都浸在油内，由于开口杯及附件在油内的重力所产生的力矩比平衡锤4所产生的力矩小，因此开口杯都处于上升位置，干簧触点3是断开的。
当油箱内发生轻微故障时，产生的少量气体（称轻瓦斯）聚集在继电器的上部，迫使油面下降，上开口杯1露出油面。
这时，上开口杯及附件在空气中的重力加上杯内的油重所产生的力矩大于平衡锤所产生的力矩。
因此上开口杯1沿顺时针方向转动，并带动永久磁铁10靠近干簧触点3，干簧触点依靠磁力作用而闭合，发出轻瓦斯的预告信号。
当油箱内发生严重故障时，产生大量气体（称重瓦斯），形成油气流，沿连接管冲向油枕。
变压器瓦斯继电器的作用
变压器瓦斯继电器的作用一、引言变压器是电力系统中重要的电力设备之一，其主要作用是将高电压的电能转换为低电压的电能，以满足不同电器设备的使用需求。
在变压器的运行过程中，由于各种原因，如内部故障或外部电力系统的异常情况，可能会产生瓦斯。
而瓦斯的积累会对变压器造成严重的危害，甚至引发爆炸。
为了保证变压器的安全运行，瓦斯继电器应运而生。
二、瓦斯继电器的原理瓦斯继电器是一种专门用来检测变压器内部瓦斯积累的电气装置。
它基于瓦斯的特性，通过检测变压器内部的气体浓度变化来判断变压器是否存在瓦斯积累的情况。
一般情况下，当变压器内部瓦斯浓度超过一定阈值时，瓦斯继电器会自动报警，以便及时采取相应的安全措施。
三、瓦斯继电器的作用1. 预警功能：瓦斯继电器能够及时监测变压器内部瓦斯积累的情况，一旦检测到瓦斯浓度超过预设阈值，会立即发出警报信号。
这样，运维人员可以及时得知变压器内部存在安全隐患，采取相应的措施，避免事故的发生。
2. 防爆功能：变压器内部瓦斯积累会导致气体压力的增加，从而增加了变压器爆炸的风险。
而瓦斯继电器的作用就是在瓦斯浓度超过阈值时及时报警，以便运维人员能够迅速采取措施，如停电、通风等，降低瓦斯爆炸的风险，保证变压器的安全运行。
3. 远程监控功能：现代的瓦斯继电器通常配备有远程监控功能。
通过与监控系统的连接，可以实时监测变压器内部瓦斯情况，并将数据传输到监控中心，以便运维人员随时了解变压器的运行状态。
这样，即使运维人员不在现场，也能及时发现变压器内部瓦斯积累的情况，保证变压器的安全运行。
四、瓦斯继电器的优势1. 灵敏度高：瓦斯继电器能够对变压器内部瓦斯浓度的微小变化做出快速响应，具有高度的灵敏度。
2. 可靠性高：瓦斯继电器通过使用可靠的传感器和控制器，能够准确地检测瓦斯浓度，并及时发出警报。
3. 易于安装和维护：瓦斯继电器通常采用模块化设计，安装和维护都比较方便。
4. 耐用性强：瓦斯继电器一般采用高品质的材料制造，具有较长的使用寿命和稳定的性能。

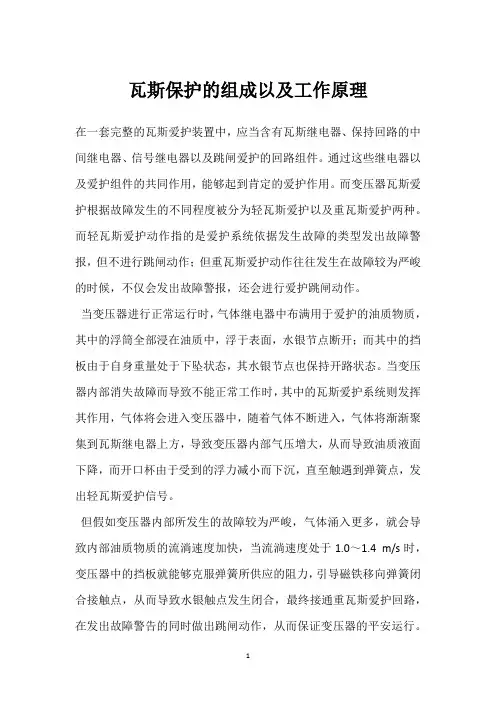

瓦斯保护的组成以及工作原理
瓦斯保护的组成以及工作原理
在一套完整的瓦斯爱护装置中，应当含有瓦斯继电器、保持回路的中间继电器、信号继电器以及跳闸爱护的回路组件。
通过这些继电器以及爱护组件的共同作用，能够起到肯定的爱护作用。
而变压器瓦斯爱护根据故障发生的不同程度被分为轻瓦斯爱护以及重瓦斯爱护两种。
而轻瓦斯爱护动作指的是爱护系统依据发生故障的类型发出故障警报，但不进行跳闸动作；但重瓦斯爱护动作往往发生在故障较为严峻的时候，不仅会发出故障警报，还会进行爱护跳闸动作。
当变压器进行正常运行时，气体继电器中布满用于爱护的油质物质，其中的浮筒全部浸在油质中，浮于表面，水银节点断开；而其中的挡板由于自身重量处于下坠状态，其水银节点也保持开路状态。
当变压器内部消失故障而导致不能正常工作时，其中的瓦斯爱护系统则发挥其作用，气体将会进入变压器中，随着气体不断进入，气体将渐渐聚集到瓦斯继电器上方，导致变压器内部气压增大，从而导致油质液面下降，而开口杯由于受到的浮力减小而下沉，直至触遇到弹簧点，发出轻瓦斯爱护信号。
但假如变压器内部所发生的故障较为严峻，气体涌入更多，就会导致内部油质物质的流淌速度加快，当流淌速度处于1.0～1.4 m/s时，变压器中的挡板就能够克服弹簧所供应的阻力，引导磁铁移向弹簧闭合接触点，从而导致水银触点发生闭合，最终接通重瓦斯爱护回路，在发出故障警告的同时做出跳闸动作，从而保证变压器的平安运行。
变压器瓦斯继电器原理
变压器瓦斯继电器原理哎呀，说到变压器瓦斯继电器，这玩意儿可真是个奇妙的小东西。
你可能会想，变压器和瓦斯继电器，这俩东西怎么就扯到一块儿去了呢？别急，听我慢慢道来。
记得那是一个风和日丽的下午，我正跟几个朋友在公园里闲逛。
突然，我注意到公园一角的变压器旁边围了一群人，似乎在讨论着什么。
我好奇地凑过去，原来是变压器的瓦斯继电器出了点问题。
这瓦斯继电器，说白了，就是变压器的“安全卫士”。
你瞧，变压器在工作的时候，难免会有那么一丁点儿的油泡或者气体产生。
正常情况下，这些小东西是没什么大碍的，但是，如果变压器内部出了什么故障，比如短路啊，过热啊，那产生的气体可就多了去了。
这时候，瓦斯继电器就派上用场了。
它的原理其实挺简单的，就像个倒立的瓶子，里面装满了油。
当变压器内部一切正常的时候，这个瓶子里的油是平静的。
但是，一旦变压器内部出现了问题，产生的气体就会把油面顶起来，触发一个开关。
这个开关一被触发，就会发出信号，告诉操作人员：“嘿，哥们儿，变压器出事儿了，赶紧来看看吧！”那天在公园，我看到的就是这样一幕。
瓦斯继电器的油面突然上升，触发了警报。
工作人员赶紧跑过来，检查变压器，发现原来是个小短路。
他们迅速处理了问题，变压器又恢复了正常工作。
这事儿让我对瓦斯继电器有了更深的认识。
别看它不起眼，关键时刻可是能救命的。
它就像个默默无闻的守护者，静静地守护着变压器的安全。
所以啊，下次你再看到变压器旁边的那个小瓶子，可别小瞧它。
它虽然不起眼，但作用可大了去了。
就像生活中的很多人，他们默默无闻，却在关键时刻发挥着重要作用。
我们都应该对他们心存感激。
好了，关于瓦斯继电器的故事就讲到这里了。
希望下次你再听到这个词，不会觉得陌生，而是会心一笑，想起这个小瓶子的奇妙之处。
瓦斯继电器的作用及原理 Microsoft Word 文档
瓦斯继电器的作用及原理
1、作用：安装在油箱与储油柜之间，反映变压器内部故障的保护装置。
当内部发生故障时，给运行人员发出信号或自动却断电源，保护变压器。
2、原理：气体继电器在投运前已经过校试调整。
运行中，继电器内部充满变压器油，此时，油杯和重锤处于平衡位置，当变压器内部发生轻微故障时，产生的气体聚集在气体继电器上部，迫使继电器内油面逐渐降低，此时，上油杯与永久磁铁随着油面逐渐下降。
当磁铁接近干簧触电达一定限度时，干簧触点被吸合，接通信号回路，发出信号。
变压器漏油或油面下降时也会出现上述情况。
而且油面严重下降时，下油杯也会下降，使干簧触点被吸合，动作于跳闸。
如果不希望下油杯反映于油面下降而造成跳闸，则可将下游杯底部螺钉取下。
如果变压器内部发生重大故障，急速的油气涌向继电器，当流速达到一定值时便会冲动挡板，使下油杯与永久磁铁下降，吸合干簧触点。
论电力变压器瓦斯动作的预防及应对措施

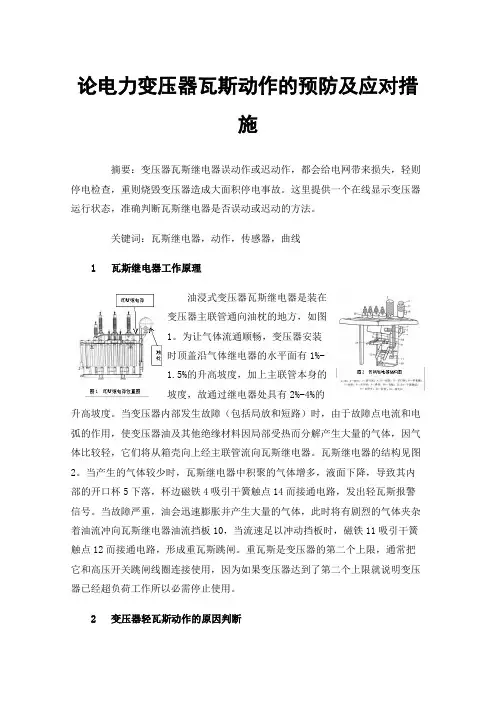

论电力变压器瓦斯动作的预防及应对措施摘要：变压器瓦斯继电器误动作或迟动作，都会给电网带来损失，轻则停电检查，重则烧毁变压器造成大面积停电事故。
这里提供一个在线显示变压器运行状态，准确判断瓦斯继电器是否误动或迟动的方法。
关键词：瓦斯继电器，动作，传感器，曲线1 瓦斯继电器工作原理油浸式变压器瓦斯继电器是装在变压器主联管通向油枕的地方，如图1。
为让气体流通顺畅，变压器安装时顶盖沿气体继电器的水平面有1%-1.5%的升高坡度，加上主联管本身的坡度，故通过继电器处具有2%-4%的升高坡度。
当变压器内部发生故障（包括局放和短路）时，由于故障点电流和电弧的作用，使变压器油及其他绝缘材料因局部受热而分解产生大量的气体，因气体比较轻，它们将从箱壳向上经主联管流向瓦斯继电器。
瓦斯继电器的结构见图2。
当产生的气体较少时，瓦斯继电器中积聚的气体增多，液面下降，导致其内部的开口杯5下落，杯边磁铁4吸引干簧触点14而接通电路，发出轻瓦斯报警信号。
当故障严重，油会迅速膨胀并产生大量的气体，此时将有剧烈的气体夹杂着油流冲向瓦斯继电器油流挡板10，当流速足以冲动挡板时，磁铁11吸引干簧触点12而接通电路，形成重瓦斯跳闸。
重瓦斯是变压器的第二个上限，通常把它和高压开关跳闸线圈连接使用，因为如果变压器达到了第二个上限就说明变压器已经超负荷工作所以必需停止使用。
2 变压器轻瓦斯动作的原因判断瓦斯发生动作之后，必须立即对变压器进行检查，查明动作原因。
轻瓦斯动作的原因有以下的几个：（1）、因滤油、加油以至空气进入变压器。
（2）、因漏油或温度下降致使油面低于气体继电器轻瓦斯开口杯以下。
（3）、变压器正常运行产生的气体累积。
（4）、变压器内部发生故障产生气体。
（5）、气体继电器或二次回路故障。
管理者可通过近期是否有对变压器施工来判断第一点存在的可能性，但一般施工人员对变压器滤油、加油后，会让变压器静置一段时间，再通过瓦斯继电器排气口排气；而漏油则在变压器外观可观察到；因瓦斯继电器连通油枕，漏油或温度下降只会造成油枕油面下降，除非出现极端情况，否则继电器油面下降很微（油枕与继电器内油面压力差造成的气压变化），几可忽略不计；继电器或二次回路故障则不会造成继电器油面下降。
电力变压器安装瓦斯继电器的作用
时基电力35kV~110kV电力变压器瓦斯继电器的作用瓦斯继电器的作用用途瓦斯继电器（又称气体继电器）是变压器所用的一种保护装置，装在变压器的储油柜和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。
轻瓦斯的作用轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升入瓦斯继电器，气压使油面下降，继电器的开口杯随油面落下，轻瓦斯干簧触点接通发出信号，当轻瓦斯内气体过多时，可以由瓦斯继电器的气嘴将气体放出。
1011H时基电力重瓦斯的作用重瓦斯主要反映在变压器严重内部故障（如：匝间短路）产生的强烈气体推动油流冲击挡板，挡板上的磁铁吸引重瓦斯干簧触点，使触点接通而跳闸。
瓦斯继电器分有载瓦斯继电器（油管半径一般为50mm或者80mm）和本体瓦斯继电器（油管半径一般80mm）。
瓦斯继电器有浮筒式、档板式、开口杯式等不同型号，如QJ-80型继电器，其信号回路接上开口杯，跳闸回路接下档板。
所谓瓦斯保护信号动作，即指因各种原因造成继电器内上开口杯的信号回路接点闭合。
瓦斯继电器校验仪有哪些特点瓦斯继电器校验仪是用于检查瓦斯继电器动作保护值的可靠性，是预防瓦斯泄露造成变压器损坏、爆燃等重大事故的主要检测工具，该产品是时基电力自主研发的科技型产品，综合误差≤5%，操作简单，输出精度高，采用独立气源，程序化自动测量，既可与检验台定期核对，又可单独使用，SJWS-I型瓦斯继电器校验仪是目前测量QJ－25、50、80、50W、80W型瓦斯继电器流速值、容积率、密封性试验的主要工具。
瓦斯继电器发生动作后的处理措施瓦斯继电器动作跳闸时，在查明原因消除故障前不得将变压器投入运行，为查明原因应重点考虑以下因素，作出综合判断。
（1）是否呼吸不畅或排气未尽；（2）保护及直流等二次回路是否正常；时基电力（3）变压器外观有无明显反映故障性质的异常现象；（4）气体继电器中积聚的气体是否可燃；（5）气体继电器中的气体和油中溶解的气体的色谱分析结果；（6）必要的电气试验结果；（7）变压器其它继电保护装置的动作情况。
变压器瓦斯保护的原理及处理
变压器瓦斯保护的原理及处理一、动作原理1、轻瓦斯动作原理：轻瓦斯动作是由于气体聚集在朝下的开口杯内使开口杯在变压器油浮力的作用下，上浮接通继电器，发出报警，反应变压器内故障轻微，变压器油受热分解产生了气体。
2、重瓦斯动作原理：重瓦斯是由于变压器内部发生严重故障时，产生强烈的瓦斯气体，使变压器的内部压力突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使干簧触点接通，跳闸回路接通断路器跳闸。
变压器瓦斯保护的主要元件就是瓦斯继电器，它安装在油箱与油枕之间的连接管中。
当变压器发生内部故障时，因油的膨胀和所产生的瓦斯气体沿连接管经瓦斯继电器向油枕中流动。
若流动的速度达到一定值时，瓦斯继电器内部的挡板被冲动，并向一方倾斜，使瓦斯继电器的触点闭合，接通跳闸回路或发出信号，如图所示：瓦斯继电器KG的上触点接至信号，为轻瓦斯保护；下触点为重瓦斯保护，经信号继电器KS、连接片XE起动出口中间继电器KOM，KOM的两对触点闭合后，分别使断路器QF1、QF2、跳闸线圈励磁。
跳开变压器两侧断路器，即：直流+ →KG →KS →XE →KOM →直流-，起动KOM。
