光耦继电器是固态继电器的一种，其工作原理类似于光耦。
光耦继电器通常由光耦合器、LED和晶体管等组成，利用光信号传递控制信号，实现电路的自动控制。
光耦继电器具有寿命长、耐腐蚀、耐潮湿、抗干扰能力强等特点，可以用于高电压、大电流的开关控制，广泛应用于各种自动化设备、仪器仪表、通信设备等领域。
使用光耦继电器需要注意以下几点：
1.选择合适的光耦合器，根据实际需求选择不同型号和规格的光耦合器，以保证控制效果和稳定性。
2.注意光耦继电器的输入输出电压和电流，确保输入输出符合要求，避免损坏光耦继电器。
3.注意光耦继电器的响应速度，根据实际需求选择不同响应速度的光耦继电器，以满足控制要求。
4.注意光耦继电器的温度特性，根据实际工作环境温度选择合适的光耦继电器，以保证正常工作。
5.正确连接光耦继电器的输入输出线路，保证控制信号的正确传输，避免信号干扰和误操作。
总之，光耦继电器是一种高效、稳定、可靠的自动化控制元件，广泛应用于各种领域。
在使用过程中需要注意选择合适的型号和规格，正确连接线路，以保证控制效果和稳定性。
光耦继电器工作原理是什么
光耦继电器工作原理解析光耦继电器，又称光电继电器，是一种利用光电转换原理控制的电磁继电器。
光耦继电器具有免触点、隔离性好、响应速度快等优点，在工业控制、通信、仪器仪表等领域得到广泛应用。
本文将深入探讨光耦继电器的工作原理及其应用。
光耦继电器的基本结构光耦继电器由光耦隔离器件和电磁继电器两部分构成。
光耦隔离器件通常包括发光二极管（LED）和光敏三极管（光控晶体管）组成。
LED接收控制信号，产生光信号照射到光敏三极管上，从而控制电磁继电器的通断。
光耦继电器的工作原理当外部控制电路施加电压时，LED将被激活并发出光信号。
光信号经过隔离区域照射到光敏三极管上，激活三极管并导通。
导通后的光控晶体管将使电磁继电器的触点闭合或断开，从而实现对外部电路的控制。
光耦继电器的工作原理可简单描述为：外部控制信号→LED发出光信号→光敏三极管导通→电磁继电器通断。
光耦继电器的特点及应用1.免触点：光耦继电器在传输信号时无接点，避免了因接触产生的电火花和接点磨损。
2.隔离性强：光耦继电器能有效隔离控制信号与被控制电路，提高了系统安全性。
3.响应速度快：由于光信号传输速度快，光耦继电器的响应速度较快。
光耦继电器在自动化控制、电力系统、通信设备等领域广泛应用，如用于PLC控制系统中的输入/输出模块、电力系统的开关与保护、数字电路的开关控制等。
结语通过本文的解析，我们了解了光耦继电器的工作原理，包括基本结构、工作原理、特点及应用。
光耦继电器作为一种重要的控制元件，在工业领域起着关键作用，带来了诸多便利和安全性。
希望本文对读者对光耦继电器有更深入的了解。
光耦继电器是什么
光耦继电器是什么光耦继电器是什么光耦继电器是固态继电器的一种。
英文是Solid State Optronics Relay。
一般继电器都是机械触点，靠通电流过线圈变成有磁性的磁铁吸合触点，从而控制开光状态。
而光耦继电器工作原理类似于光耦(其实看等效电路图是一样的)。
光耦继电器的专业术语：Form A=常开触点Form B=常闭触点Form C=转换触点Form E=双稳态开关AT=安培匝数用于描述磁场灵敏度的参数NC是常闭触点normal closeNO是常开触点normal open光耦继电器（MOS输出）特点：无触点，因此没有触点的磨损，使用寿命是无限的；无震动和弹跳；防震，抗摔性；无动作声音；小体积（有直插和贴片两种封装），高信赖性；>AC/DC兼用；高速切换；低放电电压；低动作电流（省电流）；低开路时的漏电电流；输入与输出间完全绝缘。
可控制各种负载（继电器、电灯、发光二极管、加热器、马达、电磁吸筒等）。
以上说明光耦继电器不像其他继电器，如电磁继电器那样。
电磁继电器是有使用寿命的，DataSheet上通常称为Expected Mechanical Life(预估机械寿命)和Expected Electrical Life at Rated Load(预估负载寿命)，机械寿命一般在107或108 次，而负载寿命一般在105 次。
光耦继电器是没有寿命的，发光二极管导通截止，接收二极管导通截止，不会因为老化而坏掉。
因此光耦继电器适用于反复需要开关的领域。
光耦继电器还有一个优点就是没响声，不会咔嚓咔嚓响。
光耦继电器按输出结构也可以分为MOS(场效应管)输出或SCR(可控硅整流管)输出。
MOS 输出的负载电流比较小(通常几百mA)，而如果是SCR输出的负载电流比较大(能达到几A)。
光耦继电器的定义∙光耦继电器是用光耦来控制开光状态的固态继电器。
光耦继电器的优点∙ 1.无机械触点，故不会出现触电磨损，使用寿命是无限的。
单片机 光耦继电器
单片机光耦继电器
单片机光耦继电器是一种基于光耦技术的微型控制装置，广泛应用于自动化控制、智能家居、工业自动化等领域。
本文将对单片机光耦继电器的工作原理、特点、应用场景以及未来发展进行详细介绍。
一、工作原理
单片机光耦继电器主要由光耦器件和继电器两部分组成。
光耦器件是一种利用光电效应实现电信号传输的半导体器件，具有信号传输速度快、抗干扰能力强等优点。
在单片机光耦继电器中，光耦器件将输入的电信号转换为光信号，通过光导纤维传输到接收端，再由接收端将光信号转换为电信号，实现对电路的通断控制。
二、特点
1、高可靠性：由于光耦继电器采用光电传输方式，避免了传统继电器触点易磨损、接触不良等问题，具有更高的可靠性。
2、长寿命：由于光耦继电器的触点无机械磨损，寿命长，可广泛应用于需要长期稳定运行的场合。
3、快速响应：光耦继电器的响应速度快，可实现快速控制和调节。
4、宽输入范围：光耦继电器的输入电压范围较宽，可适应不同的输入信号。
5、隔离性能好：光耦继电器具有较好的隔离性能，可有效防止电路之间的干扰和耦合。
三、应用场景
单片机光耦继电器在智能家居、工业自动化、电力控制等领域有广泛应用。
例如，在智能家居中，可实现灯光、空调、窗帘等家电的控制；在工业自动化中，可实现设备的自动启停、安全保护等功能；在电力控制中，可实现高压电路的远程控制和保护。
四、未来发展
随着科技的不断发展，单片机光耦继电器将不断优化和升级。
未来，光耦继电器将向着更小型化、集成化、智能化方向发展，同时将不断提升其性能和可靠性，以满足更多领域的需求。
光耦继电器最大工作参数
光耦继电器最大工作参数（原创版）目录1.光耦继电器的定义与特点2.光耦继电器的工作原理3.光耦继电器的最大工作参数4.光耦继电器的使用寿命5.光耦继电器的适用特性参数6.结束语正文光耦继电器，简称光耦，是一种以光信号为媒介来实现电信号耦合与传递的器件。
它的最大工作参数包括反向电压、负载电压、连续负载电流等。
光耦继电器具有无触点、抗干扰能力强、传输速度快等特点，被广泛应用于各种电气设备中，如高压和低压电气隔离、计算机和控制器输出信号等。
光耦继电器的工作原理类似于光耦，通过光电二极管将输入信号转换为光信号，再通过光敏三极管将光信号转换为电信号。
在这个过程中，输入与输出完全隔离，实现高压和低压的电气隔离，从而达到抗干扰的目的。
光耦继电器的最大工作参数中，反向电压是指在光耦继电器的输入端施加的反向电压，其值不应超过数据手册规定的最大值。
负载电压是指光耦继电器输出端所能承受的最大电压，同样也不能超过数据手册规定的最大值。
连续负载电流是指光耦继电器在连续工作状态下所能承受的最大电流。
光耦继电器的使用寿命近乎无限，因为它没有机械触点，所以不存在触点的磨损问题。
但是，在实际应用中，光耦继电器的最大负载电流和负载电压等参数应严格按照数据手册的规定使用，以保证其正常工作和延长使用寿命。
光耦继电器的适用特性参数主要包括传输速度、抗干扰能力、隔离电压等。
一般的光耦继电器因芯片结构影响，传输速度较慢（100kbps 以下），在大量传输数据的场合可能不适用。
因此，针对高速传输场合，发展出了高速光耦继电器，其具有更复杂的 IC 结构，不仅能输出模拟信号，还能输出数字信号，传输速度也得到了显著提升。
总之，光耦继电器是一种具有无触点、抗干扰能力强、传输速度快等特点的电子器件，被广泛应用于各种电气设备中。

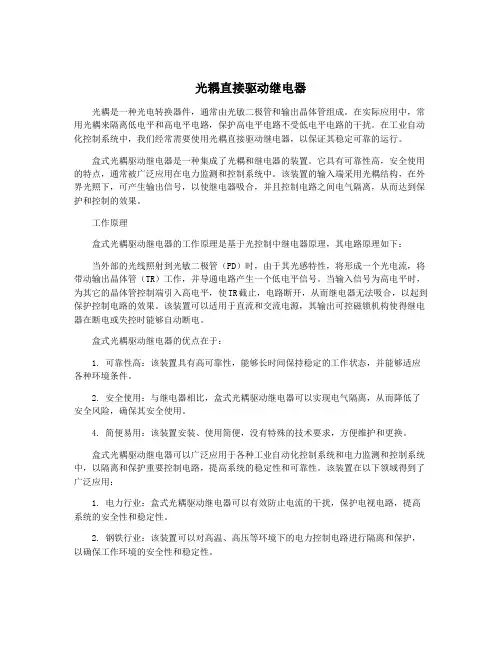

光耦直接驱动继电器
光耦直接驱动继电器光耦是一种光电转换器件，通常由光敏二极管和输出晶体管组成。
在实际应用中，常用光耦来隔离低电平和高电平电路，保护高电平电路不受低电平电路的干扰。
在工业自动化控制系统中，我们经常需要使用光耦直接驱动继电器，以保证其稳定可靠的运行。
盒式光耦驱动继电器是一种集成了光耦和继电器的装置。
它具有可靠性高，安全使用的特点，通常被广泛应用在电力监测和控制系统中。
该装置的输入端采用光耦结构，在外界光照下，可产生输出信号，以使继电器吸合，并且控制电路之间电气隔离，从而达到保护和控制的效果。
工作原理盒式光耦驱动继电器的工作原理是基于光控制中继电器原理，其电路原理如下：当外部的光线照射到光敏二极管（PD）时，由于其光感特性，将形成一个光电流，将带动输出晶体管（TR）工作，并导通电路产生一个低电平信号。
当输入信号为高电平时，为其它的晶体管控制端引入高电平，使TR截止，电路断开，从而继电器无法吸合，以起到保护控制电路的效果。
该装置可以适用于直流和交流电源，其输出可控磁锁机构使得继电器在断电或失控时能够自动断电。
盒式光耦驱动继电器的优点在于：1. 可靠性高：该装置具有高可靠性，能够长时间保持稳定的工作状态，并能够适应各种环境条件。
2. 安全使用：与继电器相比，盒式光耦驱动继电器可以实现电气隔离，从而降低了安全风险，确保其安全使用。
4. 简便易用：该装置安装、使用简便，没有特殊的技术要求，方便维护和更换。
盒式光耦驱动继电器可以广泛应用于各种工业自动化控制系统和电力监测和控制系统中，以隔离和保护重要控制电路，提高系统的稳定性和可靠性。
该装置在以下领域得到了广泛应用：1. 电力行业：盒式光耦驱动继电器可以有效防止电流的干扰，保护电视电路，提高系统的安全性和稳定性。
2. 钢铁行业：该装置可以对高温、高压等环境下的电力控制电路进行隔离和保护，以确保工作环境的安全性和稳定性。
3. 交通运输行业：盒式光耦驱动继电器可用于各种机场、铁路、公路等交通信号控制电路的隔离和保护，以确保信号系统的稳定性和可靠性。
光耦控制继电器的几种方式
光耦控制继电器的几种方式
控制继电器的几种方式可以包括使用光耦隔离器。
光耦隔离器是一种电子元件，用于隔离输入和输出信号，保护控制电路不受高电压或高电流的影响。
光耦隔离器通常由发光二极管（LED）和光敏三极管（光电晶体管）组成，通过光的作用来实现输入和输出之间的电气隔离。
第一种方式是使用光耦隔离器的基本原理，通过输入端的光信号控制输出端的继电器。
当输入端施加电压时，光耦隔离器中的LED会发光，光信号被光敏三极管接收并转换为电信号，进而控制继电器的触点闭合或断开，实现对电路的控制。
第二种方式是利用光耦隔离器的开关特性，将其作为继电器控制电路的输入端。
通过在光耦隔离器的输入端接入外部控制信号，当输入信号发生变化时，光耦隔离器的输出端会相应地控制继电器的动作，从而实现对电路的开关控制。
第三种方式是结合光耦隔离器和其他电子元件，如可编程逻辑控制器（PLC）或微控制器，实现对继电器的精确控制。
通过将光耦隔离器与PLC或微控制器连接，可以实现对继电器的定时控制、逻
辑控制或远程控制，从而满足复杂控制系统的需求。
总的来说，光耦控制继电器的几种方式包括基本的光耦隔离器原理控制、利用光耦隔离器的开关特性以及结合其他电子元件实现精确控制。
这些方式在工业自动化、电力控制、仪器仪表等领域都有着广泛的应用。
希望这些信息能够对你有所帮助。
光耦继电器和普通继电器的区别
光耦继电器和普通继电器的区别继电器是电气控制设备中常用的一种，其作用是实现电路的分、合和多个电路的切换。
在继电器的大家庭中，光耦继电器和普通继电器是两种常见的类型。
它们在工作原理、结构以及应用方面存在一些明显的区别。
1. 结构差异•普通继电器：–普通继电器通过电磁吸引力来实现触点的闭合和断开。
在普通继电器中，通常包含激磁线圈、铁芯和触点。
当通电时，电磁线圈会产生一个磁场，吸引铁芯，使触点闭合，电路通电；断电时，磁场消失，触点分离，电路断开。
•光耦继电器：–光耦继电器的结构中包含了一个发光二极管（LED）和一个光敏三极管（光电二极管或光电晶体管）。
当LED端通电时，会发光，光照射到光敏三极管上，产生电信号，从而实现继电器的闭合。
2. 工作原理不同•普通继电器：–普通继电器通过电磁感应实现触点的闭合和断开，需要外部电源提供电流。
•光耦继电器：–光耦继电器通过光信号控制触点的开关，不需要直接连接到电源，具有隔离效果，可以提高电路的稳定性和安全性。
3. 应用领域不同•普通继电器：–普通继电器广泛应用于家用电器、电力系统、自动控制系统等领域，适合控制较大电流和电压的电路。
•光耦继电器：–光耦继电器主要用于需要隔离、抗干扰、电气绝缘的场合，例如计算机、通信设备、医疗设备等领域。
4. 总结光耦继电器和普通继电器在结构、工作原理和应用领域上存在明显的差异。
普通继电器通过电磁感应实现触点的闭合和断开，而光耦继电器则通过光信号控制触点的开关，具有隔离效果和电气绝缘的特点。
选择适合的继电器类型可以有效地满足不同电路控制的需求。
光耦继电器的工作原理、特点与应用
光耦继电器的工作原理、特点与应用英文回答：Optocoupler Relays: Working Principle, Characteristics, and Applications.Optocouplers, also known as optoisolators, areelectronic devices that provide electrical isolation between two circuits by utilizing light to transmit signals. They consist of a light-emitting diode (LED) and a photodetector, typically a phototransistor or photodiode, enclosed in a single package.Working Principle:The basic principle of operation involves the following steps:1. Electrical Isolation: The LED and photodetector are electrically isolated, meaning there is no directelectrical connection between them. This ensures that high voltages or transients in one circuit do not affect the other circuit.2. Light Transmission: When a voltage is applied to the LED, it emits light. This light travels through an optical channel to the photodetector.3. Signal Transfer: The light emitted by the LED is detected by the photodetector, which then generates an electrical signal. This signal replicates the electrical signal applied to the LED, effectively transferring the signal across the electrical isolation barrier.Characteristics:Electrical Isolation: They provide high levels of electrical isolation between circuits, typically in the range of several kilovolts.High Input-Output Impedance: The LED has a high input impedance, while the photodetector has a high outputimpedance. This allows for easy interfacing with various circuits.Fast Response Time: Optocouplers exhibit fast response times, making them suitable for high-speed applications.Compact Size: They are small and lightweight devices, which makes them easy to integrate into printed circuit boards (PCBs).Low Power Consumption: Optocouplers generally consume low power, making them energy-efficient.Applications:Optocouplers find widespread applications in various industries, including:Industrial Control: Isolating microcontrollers or programmable logic controllers (PLCs) from high-voltage industrial machinery.Power Electronics: Isolating power circuits from control circuits to prevent ground loops and noise interference.Telecommunications: Interfacing between different communication protocols that operate at different voltage levels.Medical Electronics: Isolating patient-connected devices from the power grid to ensure safety.Consumer Electronics: Isolating audio signals in home theater systems and isolating control signals in remote controls.中文回答：光耦继电器，工作原理、特点与应用。
光耦控制继电器工作原理
光耦控制继电器工作原理光耦控制继电器？这个东西听上去是不是有点复杂？别急，今天咱就来聊聊它的工作原理，保证你听完后能明白个七七八八，顺便还觉得挺有意思的。
大家都知道继电器吧？它其实就是一种电子开关，能通过电流的控制来打开或关闭电路。
简单来说，就是它可以让你用小小的电流控制大电流的开关，像是“遥控器”一样，帮你省事省力。
不过，继电器要工作，得有个“指挥官”，而这个“指挥官”就是光耦了。
说到光耦，其实就是利用光的原理来传递信号的。
听着像是科幻电影里的技术，对吧？其实它就是在小小的光电管里做文章。
它的作用，就是把一个电路的信号，通过光的方式传递到另一个电路，不直接接触，避免了电流直接传输可能带来的麻烦。
想象一下，光耦就像是继电器背后的“通讯员”，它通过“闪烁的光”把控制信号从一个电路传递到另一个电路。
小小的光耦，在电路里忙得不亦乐乎。
再来聊聊它是怎么工作的。
光耦的核心部分是一个小小的 LED 灯泡。
对，没错，就是那个能发光的“发光二极管”。
当这个 LED 灯泡接收到电流信号时，它就会发出光，而这光就会被光敏元件接收。
简单点说，电流让LED 发光，光敏元件接收到这些光线，再把它转化为电信号传递给继电器。
这就像你拿着一个手电筒，在漆黑的夜晚照亮前方的道路，光束指引了前进的方向。
你看，继电器的动作就靠这个“光信号”来完成了。
光耦控制继电器的好处，不仅仅是它能隔离电路，避免电流之间的直接接触，而且它还能有效地减少电磁干扰。
电磁干扰嘛，听起来有点复杂，但简单来说，就是电流变化过程中产生的“杂音”或者“噪声”，它可能会影响到其他设备的正常工作。
光耦就好比是给继电器穿上了一层“防护衣”，让它能在嘈杂的电磁环境中依然保持清晰的动作。
光耦控制继电器的工作原理有点像是两个不同世界的交流。
你可以把它想象成一对“永不见面的好朋友”，一个负责发出信号，另一个则接收并执行动作。
彼此之间没有直接接触，但通过光的“桥梁”进行沟通，既不担心电流串扰，又能保证信息准确无误地传达给继电器，完成需要的操作。
光耦继电器的作用及工作原理
光耦继电器的作用及工作原理
光耦继电器是一种利用光电转换原理实现电气隔离的电子元器件。
其工作原理是通过光电二极管和光敏三极管的组合，将输入端的电信号转换成光信号，再通过光耦隔离器将光信号传递到输出端，从而实现输入输出电路的隔离。
光耦继电器具有高速、高精度、低功耗、电气隔离等优点，广泛应用于电力电子、通信、计算机、仪器仪表等领域。
在电力电子领域，光耦继电器常用于高压、高电流、高频等场合，如电力变换器、电力调节器、电力控制器等。
在通信领域，光耦继电器常用于光纤通信、光电转换、光电隔离等场合，如光纤通信系统、光电转换器、光电隔离器等。
在计算机领域，光耦继电器常用于数据传输、信号隔离、电源隔离等场合，如USB隔离器、RS232隔离器、电源隔离器等。
在仪器仪表领域，光耦继电器常用于信号隔离、测量控制、电源隔离等场合，如信号隔离器、测量控制器、电源隔离器等。
光耦继电器是一种将输入信号和输出信号隔离的电子元件。
其工作原理是利用光电效应，将输入信号转换为光信号，再通过光耦隔离器将光信号转换为输出信号。
光耦隔离器由发光二极管和光敏三极管组成，当输入信号加到发光二极管上时，发光二极管会发出光信号，光信号经过隔离器后，光敏三极管会将光信号转换为输出信号。
光耦继电器具有隔离性能好、抗干扰能力强、速度快、寿命长等优点，广泛应用于电力、通讯、仪器仪表、自动化控制等领域。
在电力系统中，光耦继电器可用于电力保护、电力监测等方面；在通讯领域中，光耦继电器可用于光通信、光纤传输等方面；在仪器仪表领域中，光耦继电器可用于信号隔离、信号放大等方面；在自动化控制领域中，光耦继电器可用于PLC控制、电机控制等方面。
光耦继电器的规格
光耦继电器的规格
光耦继电器的规格通常包括以下几个方面：
1. 额定电流：光耦继电器的额定电流是指在正常工作状态下，继电器能够承受的最大电流。
通常以毫安（mA）为单位表示。
2. 工作电压：光耦继电器的工作电压是指继电器在正常工作状态下所需的电压。
通常以伏特（V）为单位表示。
3. 通态电阻：通态电阻是指在继电器处于导通状态时，其内部的电路所具有的电阻。
通态电阻越小，说明继电器的导通电阻越小，能够承受的电流越大。
4. 响应时间：响应时间是指光耦继电器从导通状态切换到截止状态所需的时间。
通常以毫秒（ms）为单位表示。
5. 断态时间：断态时间是指光耦继电器从截止状态切换到导通状态所需的时间。
通常以毫秒（ms）为单位表示。
6. 封装形式：光耦继电器的封装形式有多种，包括DIP、SOP、SOIC 等。
封装形式的选择应根据具体的应用需求和电路设计来确定。
7. 其他特性：光耦继电器还可能具有其他一些特性，如输出形式、工作温度范围、寿命等。
需要注意的是，不同品牌和型号的光耦继电器规格可能会存在差异，因此在选择和使用时应仔细查阅相关的技术资料和规格说明书。
光耦继电器工作原理
光耦继电器工作原理在现代电子设备中，光耦继电器被广泛应用于各种电路中，它是一种基于光电转换原理的电器元件。
光耦继电器主要由一个发光二极管和一个光敏三极管组成，通过光的作用来控制一个独立的开关或继电器动作。
本文将介绍光耦继电器的工作原理及其应用。
光耦继电器的基本结构光耦继电器的基本结构包括发光二极管（LED）和光敏三极管（光敏电阻器）两部分。
LED被称为光源，光敏三极管作为光电转换元件，用于检测LED发出的光信号并转化为电信号。
光耦继电器的工作原理当LED端施加电压，LED发出的光照射到光敏三极管上时，光照射引发光敏三极管的感光效应，使光敏三极管处于导通状态。
在这种情况下，光敏三极管的输出电流会激活继电器的工作，从而使外部电路得以工作。
通过控制LED的通断，可以实现继电器的开关控制。
光耦继电器的特点1.隔离性强：光耦继电器通过光电转换实现输入输出的电气隔离，有效防止输入信号对输出端的干扰。
2.响应速度快：光信号传输速度快，使得光耦继电器的响应速度更快，适用于高速开关控制。
3.寿命长：LED和光敏三极管无机械运动部件，寿命较长，具有更高的稳定性和可靠性。
光耦继电器的应用1.电力电子领域：在电力电子设备中，光耦继电器广泛应用于电源控制、变频器、逆变器等领域。
2.自动化领域：在自动化控制系统中，光耦继电器可以实现信号隔离、触发控制等功能。
3.医疗设备：在医疗设备中，光耦继电器能够实现信号传输隔离，确保设备的安全及可靠性。
总结光耦继电器作为一种重要的光电转换元件，在现代电子技术中发挥着重要作用。
其工作原理简单、可靠，应用广泛。
我们期待在未来的科技发展中，光耦继电器能够实现更多创新应用，为电子领域带来更多便利与效益。
光耦继电器的作用及工作原理
光耦继电器的作用及工作原理
光耦继电器是一种重要的电子元器件，其在电气控制领域具有广泛的应用。
光耦继电器的主要作用是实现电气信号的隔离和转换，同时具有稳定可靠、响应速度快等特点。
光耦继电器的工作原理主要基于光电效应和继电器原理。
其内部结构一般由发光二极管（LED）和光敏三极管（光电晶体管）组成。
当外部电路施加电压，使LED发光时，光线照射到光敏三极管上，激发电荷，导致光敏三极管的导通或截止，从而控制继电器触点的动作。
光耦继电器主要包括输入端和输出端两部分。
输入端接收外部电气信号，通过LED 将电气信号转换成光信号，并传递到输出端；输出端接收输入端的光信号，通过光敏三极管将光信号转换成电信号，控制继电器的触点闭合或断开。
在实际应用中，光耦继电器的作用主要体现在以下几个方面：
1.信号隔离：通过光耦继电器实现输入信号与输出信号的电气隔离，提高系统的稳
定性和安全性，避免干扰和电气隔离。
2.电气隔离：光耦继电器的输入和输出端彼此隔离，可以有效防止电气干扰和潜在
的电气危险，保护设备和人员的安全。
3.信号转换：光耦继电器可以将不同电平或信号类型的电气信号进行转换，实现不
同电路之间的匹配和适配。
4.增强信号传输：光耦继电器能够增强信号的传输距离和抗干扰能力，保持信号的
稳定和准确传输。
总的来说，光耦继电器在电气控制领域具有重要的作用，通过光电效应和继电器原理相结合，实现了电气信号的隔离和转换，具有稳定可靠、响应速度快等优点，为电气控制系统的设计和应用提供了便利和保障。
1。
光耦继电器怎么接线
光耦继电器的接线方法一、光耦继电器概述光耦继电器是一种利用光电二极管和光敏三极管的耦合作用来控制、隔离电路的元件。
它具有输入和输出之间的电气隔离，能够有效地保护控制电路和被控制电路。
对于光耦继电器的接线方法，需要注意细节，确保连接正确，以确保电路的正常工作。
二、光耦继电器接线步骤1.确定接线位置：首先要确定好光耦继电器的输入端和输出端，通常在继电器上会标明。
输入端通常是控制信号的输入，输出端则连接被控制的电路。
2.连接输入信号：将控制信号的正极连接到继电器的输入端的一端，负极连接到输入端的另一端，确保极性正确。
这样可以确保控制信号正确传递到继电器。
3.连接输出负载：将被控制电路的正负极分别连接到继电器的输出端的两端，也需要确保正确的极性。
这样光耦继电器在接收到控制信号时可以正常地控制输出负载。
4.连接电源：对于某些类型的光耦继电器，可能需要额外接入电源供电。
根据继电器的型号和规格，接入合适的电源，注意电源的极性和电压范围。
三、注意事项1.接线时注意绝缘：在接线过程中，一定要确保所有的接线操作在断电状态下进行，并保持良好的绝缘，避免短路或漏电现象发生。
2.确认接线无误：在接线完成后，务必进行仔细检查，确认所有连接均正确，未出现任何失误。
同时可以使用万用表进行连通性测试，确保电路的正常连接。
3.保持清洁：继电器接线完成后，要保持接线区域的清洁，避免灰尘或杂物进入，影响电路的正常工作。
通过以上步骤，可以正确地接线光耦继电器，保证电路的正常工作。
在实际的应用中，还需要根据具体的情况适当调整接线方法，避免出现不必要的问题。
光耦继电器最大工作参数
光耦继电器最大工作参数光耦继电器是一种光电耦合器件，它采用了光控开关作为输入和输出之间的隔离，具有隔离性能好、抗干扰能力强、体积小等特点，广泛应用于各种电子设备中。
了解光耦继电器的最大工作参数对于正确使用和选购该设备具有重要意义。
光耦继电器的最大工作电压是指在正常工作情况下，继电器能够承受的最大电压。
光耦继电器的最大工作电压一般由继电器的内部结构和材料决定，通常在规格书上有明确的标注。
例如，某款光耦继电器的最大工作电压为250V，这意味着该继电器在正常工作情况下可以承受最高250V的电压。
光耦继电器的最大工作电流是指在正常工作情况下，继电器能够承受的最大电流。
光耦继电器的最大工作电流一般由继电器的内部电路和材料决定，通常在规格书上有明确的标注。
例如，某款光耦继电器的最大工作电流为10A，这意味着该继电器在正常工作情况下可以承受最高10A的电流。
光耦继电器还有一个重要的参数是最大负载电流，它是指在正常工作情况下，继电器能够正常开关的最大负载电流。
最大负载电流一般小于或等于最大工作电流，具体数值也会在规格书上有明确的标注。
例如，某款光耦继电器的最大负载电流为5A，这意味着该继电器可以正常开关最高5A的负载电流。
光耦继电器的最大开关频率也是一个重要的参数。
最大开关频率是指在正常工作情况下，继电器能够正常开关的最高频率。
光耦继电器的最大开关频率一般由继电器的内部结构和材料决定，通常在规格书上有明确的标注。
例如，某款光耦继电器的最大开关频率为100Hz，这意味着该继电器可以正常开关最高100次/秒的频率。
光耦继电器的最大工作参数包括最大工作电压、最大工作电流、最大负载电流和最大开关频率等。
了解这些参数对于正确选择和使用光耦继电器至关重要，可以确保设备的正常运行和安全性。
因此，在选购和使用光耦继电器时，我们应该仔细查看规格书中的相关参数，并根据实际需求进行选择。
常闭 光耦 继电器 原理
常闭光耦继电器是一种通过光电隔离实现输入和输出电路之间电气隔离的继电器。
以下是其基本原理：
1. 光电隔离： 常闭光耦继电器的输入端和输出端之间使用了光电隔离元件，通常是一对光电二极管 光耦）。
光电二极管一侧是输入端，另一侧是输出端，它们之间通过光敏元件 通常是光敏晶体管）传递光信号。
这使得输入和输出之间形成了电气隔离，从而避免了潜在的电气干扰和安全隐患。
2. 输入端工作原理：输入端通常由一个发光二极管 LED）组成。
当在输入端施加适当的电压，LED会发出光信号。
这个光信号经过光敏元件传递到输出端。
3. 输出端工作原理：输出端的光敏元件接收到输入端的光信号后，产生相应的电信号。
这个电信号可以用于驱动输出端的继电器开关。
4. 常闭 Normally Closed）： 常闭光耦继电器的输出端在没有输入信号时处于闭合状态，即继电器的触点是闭合的。
当输入端施加电压时，LED发出光信号，引起输出端的光敏元件产生电信号，从而打开继电器的触点，使其从闭合状态切换到断开状态。
总体而言，常闭光耦继电器通过光电隔离实现了输入和输出电路的隔离，提高了电路的稳定性和安全性。
这种继电器广泛应用于需要电气隔离的场合，以防止信号干扰和提高设备的可靠性。
光耦继电器
光耦继电器简介光耦继电器是一种特殊的继电器，它利用光电效应将输入信号转化为输出信号，实现电气隔离和信号转换的功能。
光耦继电器由光耦合器和继电器两部分组成，光耦合器负责将输入信号转化为光信号，继电器负责将光信号再转化为输出信号。
结构和工作原理结构光耦继电器的基本结构由光电耦合器和继电器两个部分组成。
光电耦合器包括光电二极管（LED）和光敏三极管（光敏电阻、光敏二极管等）。
继电器包括电磁线圈、弹簧和触点等。
工作原理光耦继电器的工作原理是基于光电效应。
当输入电流通过光电二极管（LED）时，LED会发出光，然后被光敏三极管（光敏电阻、光敏二极管等）接收。
光敏三极管接收到的光会发生电流变化，这个电流变化将被传递到继电器的电磁线圈上。
通过控制电磁线圈的电流，继电器的触点可以打开或关闭。
特点和优势光耦继电器相比传统继电器具有以下的特点和优势：1.电气隔离：光耦继电器的光电二极管和光敏三极管之间通过光传输信号，实现了输入和输出之间的电气隔离。
这种电气隔离能够避免输入信号对输出信号的干扰，并提高系统的安全性。
2.高速响应：由于光耦继电器利用的是光信号传输，不受电磁干扰的影响，因此具有快速的响应速度。
这对于需要迅速切换的应用场景非常有用。
3.高可靠性：光耦继电器的触点不会产生电火花，也不会受到机械磨损的影响，因此具有比传统继电器更长的使用寿命和更高的可靠性。
4.小体积：相比传统继电器，光耦继电器的结构更加紧凑，体积更小，适用于空间有限的应用场景。
应用领域光耦继电器广泛应用于以下领域：1.高压电气设备控制：光耦继电器能够实现电气和光纤之间的隔离，提高电气设备的安全性，广泛应用于高压开关、保护装置等控制系统中。
2.通信设备：光耦继电器具有高速响应、电气隔离的特点，适用于通信设备中的信号转换和隔离等场景。
3.工控系统：光耦继电器的可靠性和高速响应使其成为工控系统中控制信号转换和隔离的理想选择。
4.汽车电子：光耦继电器广泛用于汽车电子系统中，如车灯控制、自动雨刷等。
光耦继电器模块介绍
光耦继电器模块介绍光耦继电器模块是一种常用的电子元件，它能够将输入信号转换为输出信号，实现电气隔离和信号放大的功能。
本文将对光耦继电器模块的原理、结构和应用进行介绍。
一、原理光耦继电器模块由光电耦合器和继电器两部分组成。
光电耦合器是一种将输入光信号转换为输出电信号的器件，它由一个发光二极管和一个光敏三极管组成。
当输入光信号照射到发光二极管上时，产生的光电流通过光敏三极管，进而控制继电器的开关状态。
二、结构光耦继电器模块通常采用模块化设计，整体上呈现为一个小型的方形外壳。
内部包含光电耦合器、继电器、光电隔离电路和输出端口等组成部分。
光电耦合器通过引线连接到继电器，而继电器则通过引线与输出端口相连。
外壳上通常还配有电源接口和输入控制端口。
三、工作原理当输入控制信号加在光电耦合器的控制端口上时，发光二极管开始发出光信号。
这些光信号经过光敏三极管的接收和转换后，产生电流信号。
该电流信号经过光电隔离电路的处理后，通过继电器的控制端口，控制继电器的开关状态。
继电器的开关状态改变后，通过输出端口产生相应的输出信号。
四、应用领域光耦继电器模块广泛应用于各种电气控制系统中。
例如，它可以用于自动化控制系统中的信号隔离和放大。
在工业自动化领域，光耦继电器模块可以实现电机控制、传感器信号处理、电气保护等功能。
此外，它还可以用于电力系统中的电气隔离和保护，如电力变压器保护、电力开关控制等方面。
五、优势与不足光耦继电器模块具有以下优势：1. 电气隔离能力强，能够有效地避免输入信号对输出信号的干扰。
2. 响应速度快，能够实现快速的开关操作。
3. 体积小、重量轻，便于安装和布线。
不过，光耦继电器模块也存在一些不足之处：1. 输出信号受到输入光信号的强度和频率的限制，不适用于高频率和大功率的应用。
2. 光敏元件易受光照强度和温度变化的影响，对工作环境要求较高。
3. 成本相对较高，不适用于低成本和大规模应用。
六、总结光耦继电器模块是一种常见的电子元件，通过光电耦合器和继电器的结合，实现输入信号到输出信号的转换。
光耦继电器的使用方法
光耦继电器的使用方法光耦继电器是一种常用的电子元件，广泛应用于各种电路中。
它能够实现输入和输出电路之间的电气隔离，起到电流放大和继电器控制的作用。
本文将介绍光耦继电器的使用方法，包括光耦继电器的结构、工作原理，以及如何正确选择和连接光耦继电器。
一、光耦继电器的结构和工作原理光耦继电器由光电耦合器和继电器两部分组成。
光电耦合器内部包含一个发光二极管和一个光敏三极管，发光二极管将输入电信号转化为光信号，光敏三极管将光信号转化为输出电信号。
继电器部分由电磁铁和触点组成，电磁铁根据光敏三极管输出的电信号来控制触点的开闭。
在工作时，当输入电信号加到光电耦合器的发光二极管上时，发光二极管会发出相应的光信号。
这个光信号经过光耦合器的隔离层，被光敏三极管接收并转化为电信号。
光敏三极管的电信号会通过电磁铁激励继电器的触点，使其开闭，从而实现对输出电路的控制。
1. 选择合适的光耦继电器：在选择光耦继电器时，需要考虑所需的控制电流和控制电压。
根据实际应用需求，选择合适的型号和规格的光耦继电器。
2. 连接输入和输出电路：将输入电路与光耦继电器的输入端连接。
输入电路可以是来自于开关、传感器等信号源。
将输出电路与光耦继电器的输出端连接。
输出电路可以是负载电阻、灯泡、电机等负载设备。
3. 连接电源：光耦继电器通常需要外部供电。
将正负极电源连接到光耦继电器的电源输入端。
4. 控制光耦继电器：当输入电路有信号输入时，光耦继电器的发光二极管会发出相应的光信号，光敏三极管会将光信号转化为电信号，控制电磁铁的开闭。
通过电磁铁的开闭，控制继电器触点的通断状态，从而实现对输出电路的控制。
5. 注意事项：在使用光耦继电器时，需要注意以下几点：- 光耦继电器的输入端和输出端要正确连接，避免接反。
- 光耦继电器的输入端要防止过压和过流，以免损坏光敏三极管。
- 在连接输出电路时，要确保负载电流不超过光耦继电器的额定电流，以免过载。
- 在连接电源时，要注意电源的电压和极性，避免损坏光耦继电器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光耦继电器的定义
∙光耦继电器是用光耦来控制开光状态的固态继电器。
光耦继电器的优点
∙ 1.无机械触点，故不会出现触电磨损，使用寿命是无限的。
2.无动作声音，安静环保。
3.无震动和弹跳，防震抗摔。
4.体积小，安全可靠。
5.AC/DC兼用。
6.高速切换。
7.低放电电压。
8.低动作电流，低开路时的漏电电流。
9.输入与输出间完全绝缘。
10.可控制各种负载。
光耦继电器的应用
∙光耦继电器广泛应用于通讯机械、工业器械、医疗器械、测量仪器、家电、安全系统、办公自动化、监测系统等诸多领域。
光耦继电器的原理
∙光耦继电器的应用电路如图。
Vin有电压输入，有电流从1管脚流到2管脚，管脚8和管脚7不导通(原来是常闭合导通的)。
同样，Vin有电压输入，有电流从3管脚流到4管脚，管脚6和管脚5导通(原来是常开截止的)。
现在要计算限流电阻R的值。
限流电阻R的值由下面公式决定：
R = (Vin - V LED) / Iled (1)
在这公式中:
R 是输入限流电阻
Vin是输入控制信号
Vled是LED正向压降电压
Iled是流过LED的正向电流
假设是在一个标准TTL的电路里，光耦继电器采用AQW610。
Vin =5V
Vled =1.5V
Iled =5mA(比maximum的3mA都要大)
因此限流电阻R=700Ω。
