扬子螺杆压缩机

合集下载

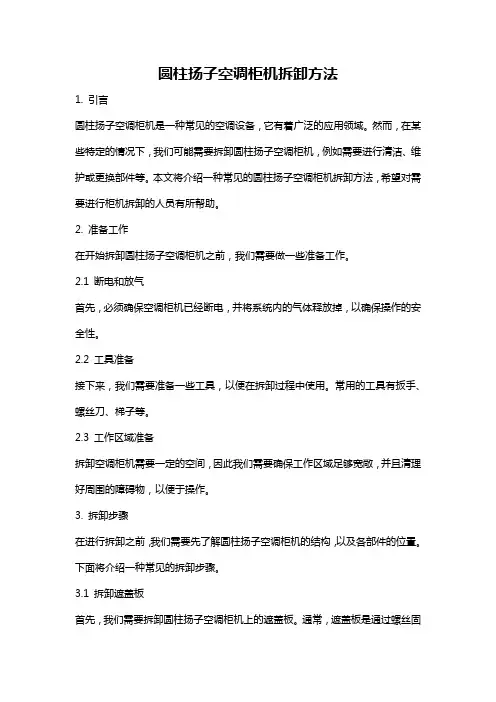

圆柱扬子空调柜机拆卸方法

圆柱扬子空调柜机拆卸方法

圆柱扬子空调柜机拆卸方法1. 引言圆柱扬子空调柜机是一种常见的空调设备,它有着广泛的应用领域。

然而,在某些特定的情况下,我们可能需要拆卸圆柱扬子空调柜机,例如需要进行清洁、维护或更换部件等。

本文将介绍一种常见的圆柱扬子空调柜机拆卸方法,希望对需要进行柜机拆卸的人员有所帮助。

2. 准备工作在开始拆卸圆柱扬子空调柜机之前,我们需要做一些准备工作。

2.1 断电和放气首先,必须确保空调柜机已经断电,并将系统内的气体释放掉,以确保操作的安全性。

2.2 工具准备接下来,我们需要准备一些工具,以便在拆卸过程中使用。

常用的工具有扳手、螺丝刀、梯子等。

2.3 工作区域准备拆卸空调柜机需要一定的空间,因此我们需要确保工作区域足够宽敞,并且清理好周围的障碍物,以便于操作。

3. 拆卸步骤在进行拆卸之前,我们需要先了解圆柱扬子空调柜机的结构,以及各部件的位置。

下面将介绍一种常见的拆卸步骤。

3.1 拆卸遮盖板首先,我们需要拆卸圆柱扬子空调柜机上的遮盖板。

通常,遮盖板是通过螺丝固定在柜机上的,我们可以使用螺丝刀来拧下这些螺丝。

3.2 拆卸外壳接下来,我们需要拆卸圆柱扬子空调柜机的外壳。

外壳通常也是通过螺丝固定在柜机上的。

我们可以先拧下底部的螺丝,然后再逐步拧下上部的螺丝,最后将外壳从柜机上拆下来。

3.3 拆卸内部组件在拆卸了外壳之后,我们可以看到圆柱扬子空调柜机的内部组件。

通常,内部组件包括压缩机、换热器、风扇等。

我们需要根据具体的拆卸需求,逐步拆卸这些组件。

在拆卸之前,我们需要先将连接组件的管道进行标记,以便于后续的安装。

3.4 拆卸底座最后,如果需要将圆柱扬子空调柜机彻底拆除,我们还需要拆卸底座。

底座通常是通过螺丝固定在地面上的,我们可以使用扳手来拧下这些螺丝,然后将底座从地面上拆除。

4. 注意事项在拆卸圆柱扬子空调柜机的过程中,我们还需要注意以下事项。

4.1 安全操作拆卸空调柜机需要进行一些操作,因此我们需要注意自身的安全,避免发生意外。

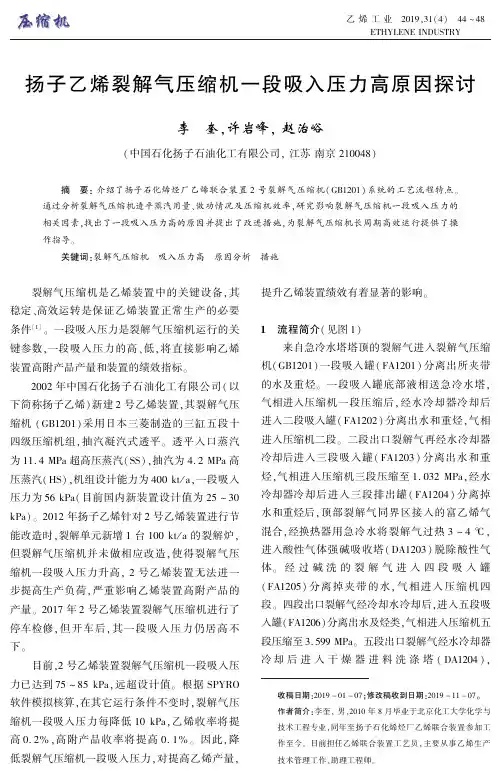

扬子乙烯裂解气压缩机一段吸入压力高原因探讨

扬子乙烯裂解气压缩机一段吸入压力高原因探讨

缩机一段吸入压力升高ꎬ 2 号乙烯装置无法进一
体ꎮ 经 过 碱 洗 的 裂 解 气 进 入 四 段 吸 入 罐
但裂解气压缩机并未做相应改造ꎬ使得裂解气压
步提高生产负荷ꎬ严重影响乙烯装置高附产品的
产量ꎮ 2017 年 2 号乙烯装置裂解气压缩机进行了
停车检修ꎬ 但 开 车 后ꎬ 其 一 段 吸 入 压 力 仍 居 高 不
压蒸汽( HS) ꎬ机组设计能力为 400 kt / aꎬ一段吸入
kPa) ꎮ 2012 年扬子乙烯针对 2 号乙烯装置进行节
烃ꎬ气相进入压缩机三段压缩至 1. 032 MPaꎬ经水
水和重烃后ꎬ顶部裂解气同界区接入的富乙烯气
能改造时ꎬ裂解单元新增 1 台 100 kt / a 的裂解炉ꎬ
混合ꎬ经换热器用急冷水将裂解气过热 3 ~ 4 ℃ ꎬ
来自急冷水塔塔顶的裂解气进入裂解气压缩
的水及重烃ꎮ 一段吸入罐底部液相送急冷水塔ꎬ
下简称扬子乙烯) 新建 2 号乙烯装置ꎬ其裂解气压
气相进入压缩机一段压缩后ꎬ经水冷却器冷却后
四级压缩机组ꎬ抽汽凝汽式透平ꎮ 透平入口蒸汽
进入压缩机二段ꎮ 二段出口裂解气再经水冷却器
缩机 ( GB1201) 采用日本三菱制造的三缸五段十
段压缩至 3. 599 MPaꎮ 五段出口裂解气经水冷却器
冷 却 后 进 入 干 燥 器 进 料 洗拟核算ꎬ在其它运行条件不变时ꎬ裂解气压
收稿日期:2019 - 01 - 07ꎻ修改稿收到日期:2019 - 11 - 07ꎮ
缩机一段吸入压力每降低 10 kPaꎬ乙烯收率将提
FA1204 裂解气压缩机三段排出罐ꎻDA1203 酸性气体强碱吸收塔ꎻDA1204 干燥器进料洗涤塔ꎻ
FA1208 干燥器进料洗涤塔回流罐ꎻFA1209 干燥器ꎻGA1212 干燥器进料洗涤塔回流泵ꎻDA1104 急冷水塔

丁二烯抽提工艺技术路线选择

丁二烯抽提工艺技术路线选择

丁二烯抽提工艺技术路线选择
2.1 NMP法
NMP法由德国BASF公司开发,于1968年工业化,生 产能力为7.5万吨/年。世界现有生产能力中NMP法占 27.7%,DMF法和ACN法分别占40%和23.6%。我国 1995年北京东方化工厂首次从德国引进一套3万吨/年 的装置,同年新疆独山子引进一套2.75万吨/年的装 置。目前,上海塞科又采用一套9万吨/年的NMP法装 置,引进基础设计,2005年已实现投产。 NMP法的基本原理是采用NMP 作为第一萃取精馏和 第二萃取精馏部分的共用溶剂,比丁二烯溶解度小的组 分在第一萃取精馏部分脱除,比丁二烯溶解度大的组分 在第二萃取精馏部分脱除,在精馏部分脱除与丁二烯沸 点差异较大的其他杂质,得到聚合级丁二烯产品。
丁二烯抽提工艺技术路线选择
3.2 溶剂性能
50 ℃时C4馏分在三种溶剂中相对挥发度比较见表3-2-2。
烃类 正丁烷 1-丁烯 反-2-丁烯 顺-2-丁烯 丙炔 1,3-丁二烯 1,2-丁二烯 1-丁炔 乙烯基乙炔 溶剂浓度70% ACN(含水) 2.63 1.78 1.49 1.30 1.12 1.00 0.728 0.468 0.403 DMF 2.44 1.82 1.48 1.30 0.97 1.00 0.700 0.475 0.355 NMP(含水) 2.29 1.80 1.42 1.30 1.13 1.00 0.712 0.489 0.325 溶剂浓度(无水)100% ACN 3.13 1.92 1.59 1.45 1.00 1.00 0.731 0.481 0.389 DMF 3.43 2.17 1.76 1.56 0.70 1.00 0.720 0.424 0.229 NMP 3.66 2.38 1.90 1.63 0.806 1.00 0.737 0.418 0.208

日立螺杆压缩机培训资料

日立螺杆压缩机培训资料

螺杆压缩机的日常维护与保养
日常维护 定期检查螺杆压缩机的油位、油压、冷却水等,确保正常运转。
定期清理空气过滤器、冷却器和气缸等部件,防止积尘和堵塞。
螺杆压缩机的日常维护与保养
• 检查电机运转情况,观察电机温度是否正常。
螺杆压缩机的日常维护与保养
保养建议
对设备进行定期全面检查,包括紧固件、传动部件等, 确保设备安全可靠。
根据设备使用情况,定期更换润滑油和空气过滤器等易 损件。
建立设备维护保养记录,记录设备运行状态、维护保养 内容和时间等信息。
螺杆压缩机常见故障及解决方法
故障一
螺杆压缩机无法启动
解决方法
检查电源连接是否正常,检查电 机是否损坏或过载。
故障二
螺杆压缩机运行时出现异常声音 或震动
解决方法
检查压力调节阀是否正常工作, 如有问题及时更换。
日立螺杆压缩机与其他品牌对比分析
日立螺杆压缩机的优势
日立螺杆压缩机具有高效率、低噪音、低维护成本等优点,与其他品牌相比具有较高的性价比。
其他品牌螺杆压缩机的特点
其他品牌如美的、格力等也拥有自己的螺杆压缩机产品,其产品特点各不相同,但均具有广泛的市场 应用。
日立公司的企业概况与实力展示
日立公司的背景与历史
螺杆压缩机的特点与优势
螺杆式空气压缩机的性能稳定可靠、维修周期 长;
01
维护成本低,轴承寿命长,损耗小;
03
02
主机大修周期长达4万小时;
04
微电脑控制,智能监控;
强大的自动除油功能;
05
06
易损件少,维护简单。
螺杆压缩机的应用范围
01
螺杆式空气压缩机广泛应用于: 电力、水泥、化工、造纸、酿造 、冶金等工业行业。

wuxi-迷宫压缩机

wuxi-迷宫压缩机

2001年 DW32大型撬装式天然气压缩机出口缅甸2002年迷宫式压缩机-列入国家经贸委国家重大技术装备国债项目DW-2.62/4-250-X型CNG压缩机组问世2003年引进韩国三星公司-离心式压缩机设计制造技术引进日本神户制钢所- (80吨)大型工艺流程活塞式压缩机设计制造技术2004年三列大型迷宫压缩机试制成功自行设计、开发-第一个 CNG加气站落户青海西宁市企业转制,100%民资收购2006年与美国库伯公司合作生产-大型整体撬装式油气田压缩机2008年开始生产(100吨)大型工艺流程压缩机2009年具有世界先进水准的国内第一台四列大型迷宫密封压缩机研制功2012年合资后首次合作生产大功率撬装式天然气工艺螺杆压缩机,出口哈萨克斯坦1、请把以上内容添加在产品发展历程里,事业发展历程的最后一行去掉。

2、迷宫压缩机分类:石化行业聚烯烃(PE/PP)装置、化工行业环氧乙烷(EO)装置、其它行业(以下为总的介绍)无锡压缩机股份公司是国内压缩机行业重点骨干企业,国家高新技术企业。

江苏锡压石化装备有限公司是无锡压缩机股份有限公司投资组建的一家专门从事迷宫压缩机研究、开发、制造及售后服务的高技术公司。

公司前身为无锡压缩机股份有限公司迷宫机事业部。

半个多世纪以来,公司通过不断地消化、引进、吸收国际先进技术,至今已有十余万台具有自主知识产权和技术先进、结构优化、性能可靠、绿色环保等优点的压缩机在国内个行业应用,是全国压缩机准化化技术委员会委员单位、迷宫压缩机行业技术标准起草单位。

凭借在压缩机领域丰富的制造经验和雄厚的科研开发实力,率先展开迷宫压缩机的专项研究。

是国内最早从事迷宫压缩机系统研究开发的单位之一。

近年来,公司承担多项国家、中石化重大装备国产化研制项目,其中“十五”国家重大技术装备研制项目——“大型多列迷宫密封压缩机研制”荣获2006年中国石化集团公司科技进步二等奖,“十一五”国家科技支撑计划项目暨中石化重大装备国产化研制项目“大型四列迷宫密封压缩机研制”等。

螺杆压缩机的工作原理

螺杆压缩机的工作原理

螺杆压缩机的工作原理
螺杆压缩机是一种常用的压缩机类型,其工作原理是通过两个螺杆轴(一个主轴和一个从轴)的互相啮合来实现气体的压缩。

具体工作原理如下:
1. 气体进气:气体通过压缩机的吸气口进入螺杆压缩机。

在进气过程中,气体的体积逐渐减小,使气体内部的压力增加。

2. 螺杆啮合:进气后的气体被螺杆压缩机中的主轴和从轴啮合的螺纹之间所夹带。

主轴和从轴上的螺纹沿着螺杆的轴向逐渐收紧,使气体被逐渐压缩。

3. 压缩过程:在主轴和从轴的转动下,气体被推向螺杆压缩机的出气口。

在这个过程中,气体的体积不断减小,压力不断增加。

4. 排气:当气体达到所需压缩比后,通过出气口将已经压缩的气体排出压缩机。

此时,气体的压力较之前进气时明显增加。

螺杆压缩机通过螺杆的旋转运动实现气体的压缩。

相较于其他压缩机类型,螺杆压缩机具有结构简单、运行平稳、振动小、噪音低以及能耗低的优点,因此广泛应用于许多领域,如空调、冷库、压缩空气系统等。

烟台冰轮 LG20BL螺杆式制冷压缩机组说明书 摘录

烟台冰轮 LG20BL螺杆式制冷压缩机组说明书 摘录

烟台冰轮L G20B L螺杆式制冷压缩机组说明书摘录-CAL-FENGHAI.-(YICAI)-Company One1凯添调峰站烟台冰轮预冷机型号::LQJZ380T天然气冷却机组LG20BL 螺杆式制冷压缩机LG20BL YF JZ制冷压缩机机组---产品特点:1.效率高,节能,COP增加了约8%。

2.烟台冰轮的专利转子生产运行平稳,效率高,噪音低。

3.的烟台专利容量控制装置实现了灵活和精确的控制。

4.烟台专利设计降低了噪音和振动。

5.正循环油控制6.烟台专利高效率的热交换管7.可靠性和稳定性制冷剂 R717 R22排气压力MPa 低于低于对应的饱和温度°C 低于45 小于46吸入压力Mpa对应的蒸发温度°C机油压力MPa 高于出口压力油温度°C冷却水入口温度°C冷却水流量偏差LG20BL螺杆式制冷压缩机参数:项目单位LG20BL制冷剂R717/R22压缩机理论流量1486产能控制范围制冷量高温工况1724/1577 中温工况957/914 低温工况带有经济器3841:高温工作条件是指40℃/ 5℃,中间温度是指40°C/-10°C,和低的温度是指40°C/-35℃。

带经济器时,液体出口的温度比补气压力对应的饱和温度高5。

油冷却器的冷却水进口温度为33℃,入口/出口的水的温度差为5℃。

2 ()的数据为制冷剂冷油机组参数。

原理图中液冷油冷却器经济器疑有误,均只有一进一出,怀疑经济器与液冷油冷却器应为一体,参见下图:且回气不应到压缩机出口管道。

经济器的原理及结构(是否就是:烟台冰轮工艺流程图上的液冷油冷却器,即压力容器图纸的油冷却器)配经济器的系统中,从冷凝器或贮液器出来的液体,并不直接送节流阀节流,而是首先进入经济器冷却器中进一步冷却,出来后的液体工质的温度可下降数十度,制冷量将得到提高。

经济器冷却器中液体的冷却,是依靠经辅助节流阀节流后进入经济器中的中压液体工质,它吸收高压液体工质的热量而蒸发,蒸发出来的中压气体被螺杆压缩机的中间补气口吸走(见流程图)。

烟台冰轮LG20BL螺杆式制冷压缩机组说明书摘录

烟台冰轮LG20BL螺杆式制冷压缩机组说明书摘录

凯添调峰站烟台冰轮预冷机型号::LQJZ380T天然气冷却机组LG20BL 螺杆式制冷压缩机LG20BL YF JZ制冷压缩机机组---产品特点:1.效率高,节能,COP增加了约8%。

2.烟台冰轮的专利转子生产运行平稳,效率高,噪音低。

3.的烟台专利容量控制装置实现了灵活和精确的控制。

4.烟台专利设计降低了噪音和振动。

5.正循环油控制6.烟台专利高效率的热交换管7.可靠性和稳定性制冷剂R717 R22排气压力MPa 低于1.67 低于1.67对应的饱和温度°C 低于45 小于46吸入压力Mpa -0.045-0.57 -0.017-0.62对应的蒸发温度°C -45-12.5 -45-12.5机油压力MPa 0.1-0.3高于出口压力油温度°C冷却水入口温度°C冷却水流量偏差LG20BL螺杆式制冷压缩机参数:项目单位LG20BL制冷剂R717/R22压缩机理论流量1486 产能控制范围制冷量高温工况1724/1577 中温工况957/914低温工况带有经济器346.8/384无290/307电机的额定功率高温工况315中温工况315低温工况250/280电制1:高温工作条件是指40℃/ 5℃,中间温度是指40°C/-10°C,和低的温度是指40°C/-35℃。

带经济器时,液体出口的温度比补气压力对应的饱和温度高5。

油冷却器的冷却水进口温度为33℃,入口/出口的水的温度差为5℃。

2 ()的数据为制冷剂冷油机组参数。

原理图中液冷油冷却器经济器疑有误,均只有一进一出,怀疑经济器与液冷油冷却器应为一体,参见下图:且回气不应到压缩机出口管道。

经济器的原理及结构(是否就是:烟台冰轮工艺流程图上的液冷油冷却器,即压力容器图纸的油冷却器) 配经济器的系统中,从冷凝器或贮液器出来的液体,并不直接送节流阀节流,而是首先进入经济器冷却器中进一步冷却,出来后的液体工质的温度可下降数十度,制冷量将得到提高。

螺杆式制冷压缩机

螺杆式制冷压缩机
在螺杆式制冷压缩机的运转过程中(吸气→气体在密封 基元容积中被压缩→气体由排气孔口排出) ,基元容积的 大小随转子旋转而变化,其空间位置也不断移动;
互相啮合的转子,在每个运动周期内,分别有若干相同 的基元容积依次进行相同的工作过程。只需研究其中一个 基元容积的整个工作循环,就能了解压缩机工作的全貌。
▪ 由于采用喷油方式,需配置相应的辅助设备,使机组的体积 和质量加大;
▪ 没有吸、排气阀,可能出现过压缩和欠压缩现象。
第六章
喷油式螺杆压缩机的特点
螺杆式压缩机可分为无油式和喷油式两种。无油螺杆压缩机本世纪30 年代问世时主要用于压缩空气,50年代才用于制冷装置中。60年代出现了 气缸内喷油的螺杆式制冷压缩机,使制冷机的性能大大改善,故螺杆式制 冷压缩机绝大部分为喷油式。
第六章
工作特点
就压缩气体原理而言,螺杆式制冷压缩机与往复式一样同属容积式 压缩机;就运动形式而言,螺杆式制冷压缩机的转子与离心式一样作高 速旋转运动。故螺杆式制冷压缩机兼有往复式与离心式的特点。
优点:
与往复活塞式制冷压缩机相比,螺杆式制冷压缩机的转速较高(通常在 3000r/min以上),又有质量轻、体积小,占地面积小等一系列优点,因而 经济性较好;

双 制造成本方面

▪ 单螺杆压缩机的螺杆和星轮轴承可选用普通轴承,制造成本较低;

▪ 双螺杆压缩机两螺杆转子负荷比较大,需选用精度较高的轴承,制造成本较高。
压 可靠性方面

▪ 单螺杆压缩机的星轮是易损部件,对材料有较高要求,星轮还需定期更换;

▪ 双螺杆压缩机中没有易损件,无故障运行时间可达4~8万小时。
优点
▪ 降低排气温度,减少工质泄漏,提高密封效果; ▪ 增强对零部件的润滑,提高零部件寿命; ▪ 对声能和声波有吸收和阻尼作用,可以降低噪声; ▪ 冲洗掉机械杂质,减少磨损。

螺杆压缩机SRC-S

螺杆压缩机SRC-S

5
10
15
SRC-S系列典型应用
干式蒸发器水冷冷水 机组 带热回收的冷水机组 水源热泵 风冷冷水机组 热回收风冷冷水机组 风冷冷热水机组
Vi2.6
冷冻油具有以下作用: 相邻螺杆压缩腔间的密封 轴承的润滑 能量控制滑阀的驱动 压缩机的冷却
冷冻油的管理
v&oil = k ⋅ (pdis − psuc )
有级容量调节 (“L4”)
Lonigo- VI CENZA - ITALY
SRC-S-XX5
SRC-S-XX3
!注意:容调电磁阀均为常闭型
滑阀运动
容量调节
最小容量 75%容量时
有级容量调节 (“L4”)
50%容量时 100%容量时
SRC-S-XX3L4/LZ
有级容量调节(“L4”) SRC-S-XX5
A2
m a x discha rge
te m pe ra ture: 110癈
A1
75%
50%
m in%
A4 A3
m in p re ssure diffe re nce
-20
-15
-10
-5
0
evaporating tempe rature [癈 ]
pa rtia l loa d w o rking lim its
需要针对具体的使用工况进行优化
如果排气压力与冷凝压力不一致,将导 致额外的功率消耗 (如欠压缩和过压缩过 程)和噪音的增加
内容积比
ηiso with Vi control
Vi=2.2
0.7
Vi=2.6
Vi control
0.55
η iso
0.4
2

螺杆压缩机培训资料课件

螺杆压缩机培训资料课件

轴承与轴承密封
轴承用于支撑螺杆转子,并确保其正常旋转,轴承密封 则用于防止气体泄漏。
润滑系统
润滑系统用于向螺杆压缩机各摩擦部位提供润滑油,以 减小磨损和摩擦阻力。
冷却系统
冷却系统用于降低螺杆压缩机各部件的温度,防止过热 和性能下降。
螺杆压缩机的日常维护
清洁冷却系统
定期清洁冷却系统,保持冷却 效果良好,防止过热和性能下 降。
定期更换滤芯
定期更换空气滤芯和机油滤芯 ,防止杂质和颗粒物进入压缩 机内部。
检查润滑油位
定期检查润滑油位,确保油位 正常,防止因缺油而导致的磨 损和过热。
检查气体管道
检查气体管道是否漏气或堵塞 ,确保气体流动顺畅。
定期检查
定期对螺杆压缩机进行全面检 查,包括各部件的磨损、松动 和泄漏等。
螺杆压缩
汇报人:任老师 2023-12-31
目 录
• 螺杆压缩机概述 • 螺杆压缩机的组成与维护 • 螺杆压缩机的操作与调试 • 螺杆压缩机的能效与优化 • 螺杆压缩机的发展趋势与展望
螺杆压缩机概述
01
螺杆压缩机的定义与工作原理
螺杆压缩机的定义
螺杆压缩机是一种利用螺杆转子旋转来压缩气体、输送气体的机械设备。
化油气分离等。
螺杆压缩机在未来的应用前景
工业领域
螺杆压缩机在工业领域的应用将越来越广泛,特别是在化工、制 药、食品等需要大量气体供应的行业中。
新能源领域
随着新能源行业的快速发展,螺杆压缩机在风力发电、太阳能利用 等领域的应用也将逐渐增多。
城市供气
随着城市化进程的加速,城市供气需求不断增加,螺杆压缩机将成 为城市供气的主力设备之一。
螺杆压缩机的发展
05

烟台冰轮 LG20BL螺杆式制冷压缩机组说明书 摘录

烟台冰轮 LG20BL螺杆式制冷压缩机组说明书 摘录

凯添调峰站烟台冰轮预冷机型号::LQJZ380T天然气冷却机组LG20BL 螺杆式制冷压缩机LG20BL YF JZ制冷压缩机机组---产品特点:1.效率高,节能,COP增加了约8%。

2.烟台冰轮的专利转子生产运行平稳,效率高,噪音低。

3.的烟台专利容量控制装置实现了灵活和精确的控制。

4.烟台专利设计降低了噪音和振动。

5.正循环油控制6.烟台专利高效率的热交换管7.可靠性和稳定性制冷剂R717 R22排气压力MPa 低于低于对应的饱和温度°C 低于45 小于46吸入压力Mpa对应的蒸发温度°C机油压力MPa 高于出口压力油温度°C冷却水入口温度°C冷却水流量偏差LG20BL螺杆式制冷压缩机参数:项目单位LG20BL制冷剂R717/R22压缩机理论流量1486产能控制范围制冷量高温工况1724/1577 中温工况957/914低温工况带有经济器384无290/307电机的额定功率高温工况315中温工况315低温工况250/280电制1:高温工作条件是指40℃/ 5℃,中间温度是指40°C/-10°C,和低的温度是指40°C/-35℃。

带经济器时,液体出口的温度比补气压力对应的饱和温度高5。

油冷却器的冷却水进口温度为33℃,入口/出口的水的温度差为5℃。

2 ()的数据为制冷剂冷油机组参数。

原理图中液冷油冷却器经济器疑有误,均只有一进一出,怀疑经济器与液冷油冷却器应为一体,参见下图:且回气不应到压缩机出口管道。

经济器的原理及结构(是否就是:烟台冰轮工艺流程图上的液冷油冷却器,即压力容器图纸的油冷却器)配经济器的系统中,从冷凝器或贮液器出来的液体,并不直接送节流阀节流,而是首先进入经济器冷却器中进一步冷却,出来后的液体工质的温度可下降数十度,制冷量将得到提高。

经济器冷却器中液体的冷却,是依靠经辅助节流阀节流后进入经济器中的中压液体工质,它吸收高压液体工质的热量而蒸发,蒸发出来的中压气体被螺杆压缩机的中间补气口吸走(见流程图)。

螺杆压缩机故障维修方案-吕桂成

螺杆压缩机故障维修方案-吕桂成

螺杆压缩机故障维修方案制定一、试题说明:1、目前有螺杆式空气压缩机一台,排气量为5.6方/分钟,正常运行情况为带载运行20分钟,卸载运行10分钟。

2、目前出现故障:目前在下游用户没有增加的情况下,操作人员发现压缩机经常连续好几个小时都带载运行,明显感觉压缩机排气量不足。

3、维修方案要求:请选手根据故障内容制定一个完善、可靠、科学的维修方案。

4、检修目的:通过维修使压缩机恢复到一个可靠性运行状态。

本方案使用于螺杆压缩机故障维修,在维修过程中所涉及的安全要求要与公司的HSE体系的要求一致,与其它专业技术要求、规范和标准的内容只需给予说明即可。

5、考试时间:60分钟。

6、方案必须包括:封面、方案概况、方案的施工顺序、检修过程、数据记录、档案整理等。

螺杆压缩机故障检修方案编制:审核:审批:单位:日期:目录一、编制依据二、方案概况三、施工前准备四、施工组织机构五、进度计划安排六、施工程序七、技术质量保证措施八、健康安全环保措施九、完工验收一、编制依据GB/T 3853-1998 《容积式压缩机验收试验》GB/T 7777-2003 《容积式压缩机机械振动测量与评价》GB/T 4980-2003 《容积式压缩机噪声的测定》JB2408-2409-78 《螺杆式压缩机·一》JB 8524-1997 《容积式空气压缩机安全要求》GB5031.GB50270—GB50278—98《机械设备安装工程施工及验收规范》GB 50231-2009 《机械设备安装工程施工及验收通用规范》中海石油(中国)有限公司HSE管理体系螺杆压缩机厂家完工文件及相关技术要求分公司作业区设备管理体系二、方案概况1、某装置有螺杆式空气压缩机一台,排气量为5.6方/分钟,正常运行情况为带载运行20分钟,卸载运行10分钟。

现在检查发现在下游用户没有增加的情况下,压缩机经常连续好几个小时都带载运行,明显感觉压缩机排气量不足。

2、该压缩机连续运行好几个小时、排气量不足等现象主要是由于压缩机出口压力没有达到卸载设点,初步分析其原因有:(1)压缩机进口空气过滤器堵塞,检查更换空气滤芯;(2)压缩机进口加载阀开度不足,造成进气量不足,检修或更换加载阀;(3)压缩机出口卸载阀关不严,造成压缩机出口部分高压空气泄漏到进口,导致压力达不到卸载值,检修或更换卸载阀;(4)给压缩机机组卸载信号的压力开关故障,检修更换压力开关;(5)压缩空气储存罐、管线、用户等有泄漏,检查排除;(6)压缩机润滑油变质,满足不了使用要求,造成压缩机内部配合间隙油膜过薄,密封性能下降,导致压力不足,排量不足,检查更换润滑油;(7)螺杆磨损,螺杆之间的配合间隙过大、齿顶隙过大,造成压缩机内漏,压力排量达不到要求,检修更换螺杆。

柴油机动力 移动式螺杆空气压缩机 使用维修说明书

柴油机动力 移动式螺杆空气压缩机 使用维修说明书

CATALOG12使 用 维 修 说 明 书柴油机动力移动式螺杆空气压缩机天津市舒塔克压缩机有限公司目录1.注意事项------------------------------------------------------------------------------------1 1.1操作前的注意事项-----------------------------------------------------------------------1 1.2使用中的注意事项-----------------------------------------------------------------------1 1.3检查维修保养时的注意事项-----------------------------------------------------------2 1.4吊装---------------------------------------------------------------------------------------2 1.5牵引及停放--------------------------------------------------------------------------------31.6拆机及送风--------------------------------------------------------------------------------32.压缩机的工作原理-----------------------------------------------------------------------3 2.1工作原理系统布置图-------------------------------------------------------------------3 2.2部件动作说明----------------------------------------------------------------------------4 2.3关键部件的作用-------------------------------------------------------------------------4 2.4工作原理----------------------------------------------------------------------------------52.5电控部分----------------------------------------------------------------------------------63.操作-----------------------------------------------------------------------------------------6 3.1开机前的检查----------------------------------------------------------------------------7 3.2开机运行----------------------------------------------------------------------------------8 3.3停机----------------------------------------------------------------------------------------8 3.4排气压力的设定-------------------------------------------------------------------------8 3.5运行中的注意事项----------------------------------------------------------------------8 3.6周期性检查-------------------------------------------------------------------------------9 3.7长期停机的处理方法-------------------------------------------------------------------94.压缩机组的性能参数-------------------------------------------------------------------105.压缩机的维修和保养-------------------------------------------------------------------10 5.1维修、保养时间表----------------------------------------------------------------------11 5.2添加、更换压缩机油------------------------------------------------------------------12 5.3更换机油滤芯-------------------------------------------------------------------------- 12 5.4清理空气过滤器芯-------------------------------------------------------------------- 13 5.5更换油分滤芯-------------------------------------------------------------------------- 135.6换热器的清理-------------------------------------------------------------------------- 136.压缩机的故障及处理方法-------------------------------------------------------------147.服务项目----------------------------------------------------------------------------------178.质量保证卡-------------------------------------------------------------------------------189.工作原理图-------------------------------------------------------------------------------1910.电器原理图-------------------------------------------------------------------------------2011.压缩机安装尺寸图----------------------------------------------------------------------21请在安装、使用我厂生产压缩机前,必须仔细阅读本说明书,以防止事故的发生!1.注意事项1.1操作前的注意事项A、无论是直接还是间接,本机都绝对禁止用于以下的目的:请不要作为将压缩空气直接吸入呼吸系统的机器使用。

扬子空调说明书

扬子空调说明书

扬子空调说明书一、产品介绍扬子空调是一款高品质、高性能的家用空调产品。

它采用先进的制冷技术和智能控制系统,能够快速降低室内温度,为用户创造一个舒适、健康的居住环境。

扬子空调具有多种功能和操作模式,方便用户根据自己的需求调节室内温度和湿度,提供全方位的空调体验。

二、产品特点1. 高效制冷:扬子空调采用先进的压缩机和冷凝器,能够快速制冷,并且降低室内温度的时间更短,节约用电。

2. 智能控制:扬子空调配备智能控制面板,用户可以通过触摸屏或遥控器进行操作,实现精确的温度控制。

3. 多种功能:扬子空调具有制冷、制热、除湿、送风等多种功能,满足用户在不同季节的需求。

4. 静音设计:扬子空调的内外机采用静音技术,运行时噪音低,不会影响用户的休息和工作。

5. 节能环保:扬子空调采用高效节能的制冷技术,能够降低能耗,减少对环境的影响。

三、使用方法1. 安装:在使用扬子空调前,需要先正确安装室内机和室外机,并接通电源。

2. 开机:按下电源开关,扬子空调将开始运行。

3. 温度调节:通过控制面板或遥控器,选择合适的温度,并调节风速。

4. 功能选择:根据需要选择制冷、制热、除湿或送风功能。

5. 定时开关:扬子空调支持定时开关机功能,用户可以根据自己的作息时间设置定时开关机时间。

6. 温度保护:当室内温度达到设定值时,扬子空调会自动停止制冷或制热,保持室内温度稳定。

7. 清洁保养:定期清洁空调过滤网和冷凝器,保持空调的正常运行。

四、注意事项1. 安全使用:使用扬子空调时,务必遵循产品说明书中的安全操作指南,确保使用过程中的安全性。

2. 室内空气流通:使用空调时,保持室内空气流通,定期开窗通风,防止室内空气污染。

3. 温度设置:合理设置室内温度,不要过度制冷或制热,以免造成能源浪费。

4. 定期保养:定期清洁空调过滤网和冷凝器,保持空调的正常运行和高效工作。

5. 避免阳光直射:避免阳光直射到室内机和室外机,以免影响空调的正常运行和寿命。

干气密封技术交流

干气密封技术交流

密封油系统复杂,需要专用密封油泵及密封油压力控制系统 ,对密封油压力控制要求严格;密封油系统故障率较高,日
常维护成本高。
密封介质为润滑油,密封油泄漏进入工艺流程后会对后续工 艺产生极大影响,甚至破坏工艺造成停产。
对环境污 染程度
运行费用
仅有微量氮气往大气泄漏,对 环境无任何污染,是环保型密
封。
有密封油或工艺介质泄漏,对环境有一定污染。泄漏量过大 时对生产带来较大安全隐患。
二、先进的材料
本公司生产的干气密封材料采用SiC组对浸渍金属石墨,SiC是目前国际上最好的摩 擦副材料之一,它具有表面硬度高、摩擦系数小、热传导性能好、比重小等特点。由于 SiC材料加工难度大,因此没有及时的应用在干气密封上面。本公司研制出的加工设备彻 底解决了SiC材料的加工问题,从材料方面进一步提高了干气密封可靠性。
干气密封与机械密封性能比较
干气密封
机械密封
发明时间
1976年
1900年
工作原理 使用寿命 功率消耗
气体润滑, 属于非接触式密 封
4—5年
是机械密封的5%左右
液体润滑,属于接触式密封 1年左右
与密封轴径、转速有关
辅助系统
对工艺影 响程度
辅助系统简单,可靠性高,使 用中不需要维护,无功率消耗

密封介质为工艺气体本身或氮 气,对工艺无任何影响。
三、先进的加工手段
本公司研制出了可在SiC表面加工螺旋槽的专用设备,该设备采用计算机控制,可以 在平面上加工出任何槽形、任何深度的干气密封,保证了生产出的干气密封与理论计算 相吻合。
四、先进的实验手段
本公司具有18000r/min的高速试验台、常规离心泵试验台、低速搅拌器试验台,可 对各类干气密封进行模拟试验,最大限度的保证了现场一次安装运转成功。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

单螺杆压缩机的开发应用与关键技术螺杆压缩机是往复式活塞压缩机换代产品,用螺杆取代活塞式压缩机是动力用压缩机发展趋势。

螺杆压缩机有双螺杆和单螺杆两种。

双螺杆压缩机全套技术我国已重复引进多套,但一流技术,例如齿形为第二代单边修正不对称摆线。

也正是这个原因,外商与台商利用他们第三代星型齿等技术优势抢占中国市场,目前国内厂家很难与他们竞争。

单螺杆压缩机60年代由法国人辛麦恩发明,七十年代主要用作喷油压缩机,八十年代技术真正成熟后,其应用范围才日淅扩大。

单螺杆压缩机虽比双螺杆压缩机问世晚数十年,但因性能优异而上升势头强劲,目前国际市场上单、双螺杆约各占5 0%,大有单螺杆取代双螺杆之势。

但国外拒绝向中国出售单螺杆压缩机技术,使单螺杆压缩机成为我国唯一未能引进高档压缩机。

1、工作原理与特点单螺杆压缩机(见图1),主要由一个六头螺杆和二个十一齿星轮及机体组成。

结构简单,体积小,重量不到活塞式1/6。

螺杆转一圈有十二次吸、排气。

螺杆高速运转时气流脉动小、排气量大。

因星轮对称安装,螺杆受力完全平衡(见图2),运转平衡、振动小,噪声比双螺杆式低10dB以上,单螺杆不象双螺杆那样有弯曲变形情况下运行,可以高压下工作,一级压缩时也可达6.16Mpa,而双螺杆压缩机最高只能达到2.8Mpa;单螺杆比双螺杆节能,轴承尺寸不象双螺杆式那样受限制而寿命更长。

压缩机高速运转时被压缩气体会产生大量热能,须喷油或喷其它液体(水、液态制冷剂等)冷却,单螺杆压缩机也分为喷油和无油螺杆压缩机有弯曲变形条件下运转不一样,单螺杆压缩机因螺杆受力完全平衡,能很小工作间隙下工作,泄漏小、容积效率高。

喷油机小间隙下工作时,油液所带来粘性剪切损失会导致比功率上升。

我们研制产品达到小间隙下工作而具有高容积效率同时,具备了降低比功率能力。

无油和喷水单螺杆压缩机既能小间隙下工作又有较小粘性剪切损失而具有良好节-能特性。

2、国外概况目前日、美、英、法和荷兰等国家引进法国奥费尔公司技术基础上生产单螺杆压缩机。

1)单螺杆冷冻(空调)机英国霍尔(Hall)公司将剖分式机体改成整体式,提高了整机刚性与精度,设置进气线减少了油液粘性剪切损失并提高了进气效率。

生产喷油单螺杆冷冻(空调)机其性能全面优于双螺杆冷冻(空调)机,但水平低于日本。

日本大金公司生产单螺杆冷冻机比该公司原生产双螺杆冷冻机,满载时效率提高了25%,部分负载时效率提高了40%。

八十年代,日本三菱公司创造了自己高精度加工和装配技术,所生产无油单螺杆冷冻(空调)机减少了油液粘性剪切损失,比喷油单螺杆冷冻(空调)机节能5%,现水平又有了进一步提高。

大型无油单螺杆冷冻(空调)机性能全面达到或超过了最节能但价格昂贵透平式冷冻(空调)机,成为当代最好冷冻(空调)机,也是冷冻(空调)机发展方向,市场前景良好,目前仅日本能生产。

其成本远低于透平式而售价却较高,单螺杆冷冻(空调)机附加值很高,经济经益和社会效益很好。

2)工艺用单螺杆压缩机单螺杆压缩机综合性能,尤其是可靠性好、易于电脑控制等原特别适用于工艺流程,用于天然气集气、煤层除气、陆注气、酸气压缩、燃气轮机增压、蒸气回收等和各种化工生产工艺流程中压缩各种气体。

目前仅美国德莱塞——兰德公司独家购买日本三井精机公司螺杆、星轮组装整机,尽管售价高昂但仍供不应求,成为该公司主导产品。

3)喷油单螺杆空气压缩机该产品是螺杆压缩机中产量最大,用途最广产品,以日本三井精机公司水平最高。

该公司从三十年代开始制造压缩机,七十年代引进了单螺杆压缩机后,研制了螺杆、星轮专用高精度机床,掌握了加工和装配技术,采用整机机体,产品用电脑控制。

除生产单螺杆压缩机外,还向欧、美、日等厂家提供螺杆、星轮或主机供生产单螺杆压缩机。

尽管喷油单螺杆压缩机国际市场上售价比双螺杆压缩机高,但仍占50%市场。

4)喷水单螺杆空气压缩机医药、食品、电子、新材料及高科技产品等对压缩空气要求提高以及环保意识增强,对无油空气压缩机需求越来越大。

喷水单螺杆压缩机因避免了油污染,能提供清洁压缩空气(空气中本来就含有水),同时大大减少了喷油所带来粘性剪切损失,节能效果特别好;美国九十年代成立格里迈而施密特公司所生产喷水单螺杆压缩机一级压缩时比两级压缩双螺杆压缩机节能20%。

喷水单螺杆压缩机需求量越来越大。

美国海军对十几种压缩机进行了大量实验论证后认为:单螺杆压缩机是潜水艇等舰船用最佳压缩机,高压、无油压缩机来说是唯一选择。

喷水单螺杆压缩机售价远高于喷油式,但经济效益、社会效益和市场前景都十分看好。

各种用途单螺杆压缩机都有卓越性能,广阔市场与良好效益,收费高昂单螺杆压缩机发明专利又已过期,一些国家正加紧研制。

5)干式单螺杆压缩机这种单螺杆压缩机工作时不喷入任何液体冷却,只能用于低压,但具有喷液单螺杆压缩机一切优点。

主要应用于水泥、冶金、煤炭等行业输送粉状物料。

为解决粉状特料气力输送,我国从美国引进了滑片式压缩机成套技术,但实用结果表明这种压缩机能耗大、寿命短、故障多,运行费用与维护费用都较高。

目前水泥行业已放弃了滑片式压缩机而暂用压力低罗茨鼓风机代替,该风机无内压压缩、能耗大、噪声大,而单螺杆压缩机没有这些缺点。

全国仅水泥厂就有8000多家,市场需求大。

干式单螺杆压缩机因螺杆、星轮成本高、而辅机比较简单(没有油气分离、油冷却等系统),产品附加值不高。

国外不生产这种压缩机,成为市场上空白。

我国生产这种压缩机仍然是有利可图,没有竞争对手。

3、国内概况北一通是国内最早研制单螺杆压缩机厂家,76年研制出样机,当时啮合副寿命仅数十小时。

该厂长期未能突破各项关键技术,曾经与美国CP公司达成引进单螺杆压缩机全套技术协议,但后来美国单方面中止了合同。

北一通仅到产品样机与不齐全图纸(缺最关键螺杆与星轮图纸)。

之后该厂又多方努力寻求引进,迄今毫无结果。

温岭化工机械厂和苏北冷冻机厂先后与西安交大合作研制单螺杆压缩机均长期未能解决啮合副加工技术而放弃了研制工作。

武汉空气压缩机厂和西安交大合作研制压喷油单螺杆空气压缩机,为86年国家科委重点项目,此外七○四所舰船用喷水单螺杆空气压缩机系国防科工委重点项目,研制情况不明。

国内其他单位到北一通退休职工转让技术所生产样机,其水平北一通之下。

关键技术单螺杆压缩机生产中最大困难,即关键技术螺杆、星轮参数设计及其优化,两啮合齿面齿廓精度(加工精度和装配精度)。

解决了这两个问题,就能大批量生产各种用途单螺杆压缩机。

1、螺杆和星轮参数优化星轮和螺杆啮合时,星轮工作齿面每一瞬时共轭接触线,星轮一条直母线q外,还有因二次包络而形成另一条轭接触线。

这些瞬时接触线对应星轮齿有效转角φ范围内,形成一个连续曲面S。

曲面S一半母线q之上,另一半母线q之下。

曲面S一大部分,只某一瞬时,即某一转角φ时,实现螺杆和星轮共轭接触。

之后(或之前),它却侵入了螺杆实体而发生实体干涉。

,S曲面这一部分是不可用。

曲面S形状及特性和啮合副参数设置有密切关系。

我们面临了一个“最优化”课题,它“目标函数”是如何有效转角范围内最大限度令S曲面处可用区间,以增加星轮齿侧曲面啮合面积。

有效延长啮合副寿命。

上述共轭特性,我们建立了精确数学模型,进行了大量数值运算,将计算结果UG环境下实现三维仿真。

屏幕虚拟环境中可十分直观观察到这一切。

2、高精度专用机床高精度专用机床是加工优质螺杆、星轮必不可少设备,是整个项目关键,也是国外对我国封锁重点。

一些专家过去认为专机传动链精度要求太高,国内不可能达到。

当前数控伺服系统广泛应用情况下,制造由最短传动链和超高精度传动元件组成专机是可以实现。

3、刀具国外直线包络是单螺杆压缩机唯一型线。

这种型线螺杆齿面不可展,不能用磨削方法加工。

采用指形铣刀作为粗加工,车削用于精加工,是唯一可行加工方法。

星轮加工是我国二十多年来一直未能解决问题。

现我们从理论和实践上解决了这一难题。

星轮设计中尽一切可能增加啮合副整个啮合转角区间内接触面积。

我们计算到星轮齿面三维坐标和它一阶,二阶微分邻域特性,设计了高效率剃刀,可以没有理论误差条件下,加工出精密星轮齿曲面。

4、加工技术与装配技术加工技术是单螺杆压缩机技术核心,掌握了它就能自行研制高精度专机而不必依赖进口。

否则,有了高精度专机能生产高品质压缩机。

加工精度多高,不能正确装配,以前一切努力将前功尽弃。

加工与装配精度高低集中体现齿面啮合情况上。

啮合副应没有跑合情况下,实现啮合区内全部齿面同时啮合,每个齿面啮合总面积不低于90%。

产品用途与市场单螺杆空气压缩机主要用于石油、化工、能源、交通、机械、冶金、矿山、建筑、医药、食品等领域。

如气动工具、气动夹具、自动控制、精密测量、喷砂、喷漆、散状物料(水泥、煤粉、药粉等)气力输送等。

其中无油单螺杆压缩机因能提供洁净能源节能,市场需求越来越大。

工艺用单螺杆压缩机用来压缩除空气以外各种气体,主要用于化工生产工艺流程中。

也用作煤气、天然气输送等。

单螺杆压缩机是冷冻(空调)机最佳机种,军事上如潜水艇和导弹发射等也有重要用途。

西方发达国家,螺杆式压缩机基本上取代了活塞式,市场占有率近80%,瑞典阿特拉司公司每年约生产双螺杆压缩机1.8万台,美国I-R公司每年约产0.9万台。

国内1986年螺杆式仅为2%,近年来约占30%,市场潜力大。

如前所述:外商、台商利用技术等方面优势抢占中国市场,销售情况良好。

而国内厂家则销售欠佳。

销售情况是商业秘密,难于收集,但从生产能力可见一斑;新成立柳州富达机械有限公司,(中意合资)年生产能力为:双螺杆压缩机0.5万台,产值逾2亿元。

全国双螺杆空气压缩机年生产能力估计2万台以上。

2002年上海复盛公司生产螺杆压缩机产值达1.5亿元,英格索兰空压机厂产值达5亿元,国家经济迅速发展,单螺杆压缩机需求量将会日趋增大。

几点说明单螺杆压缩机是技术密集型兼劳动力密集型产品,国外引进技术且外购螺杆、星轮条件下生产整机也能盈利,我国用自己全套技术生产,质量不低于国外水平、价格上有明显优势,一旦开拓了国际市场,产量与效益将更为可观,能带动相关产业,如:电子、仪表、电器发展,此外,本项目投产无污染公害。

单螺杆压缩机有CC、CP、PP、PC四种类型,其中以最后问世PC型最节能,被单螺杆压缩机发明人誉为理想冷冻(空调)机,PC型生产技术最困难,目前两家公司能生产该型空气压缩机。

PC型问世淘汰了CC型。

此外,将CP型螺杆外形由圆柱变为圆锥,将形成一种新机型。

正象PC型优于CC型一样,新机型比CP型更节能。

双螺杆与单螺杆压缩机的比较一、力平衡方面单螺杆压缩机:螺杆承受的径向和轴向气体力可以自动平衡,星轮齿承受气体力,要求星轮齿具有足够的强度和刚度。

双螺杆压缩机:螺杆转子承受较大的径向和轴向气体力,要求螺杆具有足够的强度和刚度。
