刮板薄膜蒸发器
刮板式薄膜蒸发器原理
基本原理刮板式薄膜蒸发器是一种常用的分离设备，用于将液体中的溶质与溶剂分离。
其基本原理是通过将液体均匀地涂覆在旋转的圆柱形壁上，利用薄膜的形成和蒸发的过程，使溶质从液体中分离出来。
刮板式薄膜蒸发器主要由圆柱形壁、刮刀、加热蒸发室和冷凝器组成。
液体进入蒸发室后，通过旋转的圆柱形壁形成了一个薄而均匀的液膜。
蒸发室内加热使液体开始蒸发，溶质分子从液膜中脱离并向上升腾。
同时，刮刀将液体薄膜从壁上刮下，并将其送回蒸发室，形成新的液体薄膜。
溶质蒸汽在冷凝器中冷凝，形成液体收集。
运行过程刮板式薄膜蒸发器的运行过程可以分为以下几个步骤：1.液体进料：待处理的液体通过进料管道进入蒸发室，蒸发室内保持一定的液位，以确保形成均匀的液膜。
2.液膜形成：液体在圆柱形壁上形成一个均匀的液膜。
液体的形成主要通过旋转圆柱形壁和重力作用来实现。
当液体进入蒸发室后，由于圆柱形壁的旋转，液体会在壁上形成一个薄膜。
3.蒸发过程：蒸发室内加热使得液体开始蒸发。
溶质分子从液膜中脱离并向上升腾。
蒸发室内的温度和压力可以通过调节加热器的温度和冷凝器的冷却水流量来控制，以达到最佳的蒸发效果。
4.液膜刮除：刮刀位于圆柱形壁上，它的作用是将液体薄膜从壁上刮下，并将其送回蒸发室。
刮刀的位置和角度可以调整，以控制液体薄膜的厚度和速度。
刮刀的刮除速度应与液体进料速度相匹配，以确保薄膜的稳定性。
5.冷凝收集：溶质蒸汽在冷凝器中冷凝，形成液体收集。
冷凝器通常位于蒸发室的顶部，通过冷却水或其他冷却介质来降低蒸汽的温度，使其凝结成液体。
优势和应用刮板式薄膜蒸发器具有以下优势：1.高效分离：由于薄膜的形成和刮除过程，刮板式薄膜蒸发器能够实现高效的分离效果。
液体在壁上形成薄膜后，溶质分子能够快速蒸发，从而实现高效的分离。
2.适用范围广：刮板式薄膜蒸发器适用于各种不同的液体，包括高粘度液体、易挥发物质和热敏性物质等。
它能够处理多种不同的工艺要求。
3.可控性强：通过调节加热器和冷凝器的温度和压力，可以对刮板式薄膜蒸发器的运行参数进行精确控制，以满足不同的工艺需求。
刮板式薄膜蒸发器
4.低温蒸发 由于蒸发筒体内能维持较高的真空度，被处理物料的沸点大大降低，因此
特别适合热敏性物料的低温蒸发。
5.过流时间短 物料在蒸发器内的过流时间很短，小于10秒左右；对于
图6 1-加热管 2-导流管 3-齿缝
3、转子
安装在蒸发器筒体内的转子 由转轴与转架组成。转子由 电机、减速机驱动，并带动 刮板作圆周运动。转架采用 不锈钢精密铸件加工而成， 使其强度、几何尺寸、稳定 性等都得到有效保证。
图7-挠性转子结构简图
4、刮板
由于刮板的运动，将物料不断地在 蒸发面上刮成薄膜，以达到薄膜蒸 发的效果。
刮板式薄膜蒸发器
唐凯雄
目录
• 一：刮板式蒸发器的结构 • 二：工作原理 • 三：主要结构及其特点 • 四：刮板式蒸发器的性能特点 • 五：应用领域 • 六：具体事例及其改进
一、刮板式薄膜蒸发器结构图
• 1-电机、减速器 • 2-上端机械密封 • 3-分离桶 • 4-扑沫器 • 5-分布器 • 6-转子 • 7-刮板 • 8-夹套 • 9-筒体 • 10-底封体 • 11-下端密封
常用的活动刮板而言，其刮动物料的端面有导流的沟槽(见图5)， 其斜角通常为45°，改变斜角的角度，可改变物料的过流时间， 物料在刮板的刮动下，呈螺旋下降离开蒸发段。缩短过流时间， 有效防止产品在蒸发过程中的分解、聚合或变质。
图11-刮板端面导液槽 6.可利用低品位蒸汽
蒸汽是常用的热介质，由于降低了物料的沸点，在保证相同Δt的条件下， 就可降低加热介质的温度，利用低品位的蒸汽，有利于能量的综合利用。特别 适宜作为多效蒸发的末效蒸发器。
刮板式薄膜蒸发器参考标准
刮板式薄膜蒸发器参考标准刮板式薄膜蒸发器是一种常用于化工、食品、医药等领域的传热设备，其在工业生产中具有重要的作用。
为了确保刮板式薄膜蒸发器的设计、制造、安装和使用符合规范，各国均制定了相应的参考标准，以下是一些常用的刮板式薄膜蒸发器参考标准。
1. DIN 28151：德国工业标准DIN 28151是关于刮板式薄膜蒸发器的设计和制造标准，其中包括了刮板式薄膜蒸发器的结构、材料、工作原理等方面的要求，可作为制造商和用户在设计和选择刮板式薄膜蒸发器时的参考依据。
2. ASME BPVC：美国机械工程师协会发布的ASME锅炉和压力容器规范（ASME Boiler and Pressure Vessel Code，简称ASME BPVC）中包含了关于薄膜蒸发器的设计、制造和安装要求，适用于在美国和其他国家的薄膜蒸发器设备。
3. GB/T 25688：中国国家标准GB/T 25688是关于薄膜蒸发器的通用技术条件和试验方法的标准，其中包括了薄膜蒸发器的性能参数、试验方法、安装要求等内容，适用于中国境内薄膜蒸发器的设计、制造和使用。
4. ASTM E1519：美国材料和试验协会发布的ASTM E1519标准是关于薄膜蒸发器性能测试的标准，其中包括了薄膜蒸发器的蒸发效率、膜厚度、膜质量等参数的测试方法，可用于薄膜蒸发器性能评价和比较。
5. ISO 9001：国际标准化组织发布的ISO 9001质量管理体系标准是薄膜蒸发器制造商应当遵循的质量管理要求，包括了质量控制、文件管理、检验和测试等方面的要求，确保薄膜蒸发器的质量和性能符合标准和用户要求。
在使用刮板式薄膜蒸发器时，制造商和用户应当根据相关的参考标准进行设计、制造、安装和使用，以确保薄膜蒸发器的安全、高效运行。
同时，定期对薄膜蒸发器进行检查、维护和保养，延长薄膜蒸发器的使用寿命，提高生产效率。
综上所述，刮板式薄膜蒸发器参考标准的遵循对于薄膜蒸发器的设计、制造和使用具有重要的意义，制造商和用户应当了解和遵守相关的标准要求，确保薄膜蒸发器的质量和性能达到标准要求。
薄膜蒸发器原理及规格
薄膜蒸发器（无锡海源）一、概述薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约10~50秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
它由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。
刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动；在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
二、性能特点·真空压降小：物料汽化气体从加热面送到外置的冷凝器，存在一定的压差。
在一般的蒸发器中，这种压力降（Δp）通常是比较高的，有时甚至高得难于接受。
而刮板式薄膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压力降很小,真空度可达5mmHg。
·操作温度低：由于上述特性，这使得蒸发过程可以保持在较高真空度条件下进行。
由于真空度的提高，与之相应的物料沸点迅速降低，因此，操作可以在较低温度下进行，降低了产品的热分解。
·受热时间短：由于刮板式薄膜蒸发器的独特结构，刮膜器具有泵送作用，使得物料在蒸发器内的停留时间很短；另，在加热的蒸发器上由于薄膜的高速湍流使得产品不会滞留在蒸发器表面。
因此，特别适用于热敏性物料的蒸发。
·蒸发强度高：物料沸点的降低，增大了同热介质的温度差；刮膜器的功能，减小了呈现湍流状态的液膜厚度，降低了热阻。
同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换，因此，提高了刮板式薄膜蒸发器的总传热系数。
·操作弹性大：正是由于刮板式薄膜蒸发器独有的性能，使其适宜于处理热敏性和要求平稳蒸发的、高粘度的及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳蒸发。
它还能成功地应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏。
三、应用领域在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。
尤其对热敏性物料（时间短暂）的热交换，刮膜器有利于热交换的进行，并通过不同的刮膜器设计，能进行复杂产品的蒸馏。
刮板式薄膜蒸发器工艺参数
刮板式薄膜蒸发器工艺参数1. 引言刮板式薄膜蒸发器是一种常用的分离设备，广泛应用于化工、制药、食品等行业。
它通过将进料液体均匀地分布在刮板上，并通过加热使其沸腾，从而实现液体的蒸发和分离。
本文将详细介绍刮板式薄膜蒸发器的工艺参数，并对其影响因素进行分析。
2. 工艺参数2.1 温度温度是刮板式薄膜蒸发器中最重要的工艺参数之一。
通过控制加热介质的温度，可以调节刮板上液体的沸点，从而实现对物质的分离。
通常情况下，温度越高，物质的挥发速度越快。
但是过高的温度会导致物料热解或者产生不可逆反应，因此需要根据具体情况选择合适的温度。
2.2 流速流速指进料液体在刮板上流动的速度。
流速过大会导致液体在刮板上停留时间过短，影响蒸发效果；而流速过小则会增加设备的体积和成本。
因此，选择合适的流速对于提高刮板式薄膜蒸发器的效率至关重要。
2.3 刮板转速刮板转速是指刮板在刮板式薄膜蒸发器内的旋转速度。
它直接影响了液体在刮板上的停留时间和传热效果。
一般来说，较高的刮板转速可以增加液体与刮板之间的剪切力，提高传热效果；但是过高的转速会增加设备能耗，并且可能导致液体飞溅和气泡塌陷等问题。
2.4 真空度真空度是指刮板式薄膜蒸发器内部的压力。
在低真空条件下进行蒸发可以降低物质的沸点，提高传热效果。
同时，通过调节真空度还可以控制产品中溶剂的含量。
但是过低的真空度会增加设备成本，并且可能导致设备泄漏等问题。
2.5 液体入口浓度液体入口浓度是指进料液体中目标物质的含量。
较高的浓度可以提高刮板式薄膜蒸发器的产能，但是过高的浓度会增加设备的运行压力和能耗。
因此，需要根据具体情况选择合适的液体入口浓度。
2.6 材料物性材料物性包括液体的粘度、表面张力等参数。
这些参数直接影响了刮板式薄膜蒸发器内部流体的流动和传热效果。
较高的粘度会增加设备能耗和操作难度，而较大的表面张力会降低传热效果。
2.7 设备尺寸设备尺寸是指刮板式薄膜蒸发器的几何尺寸，包括刮板宽度、间隙大小等参数。

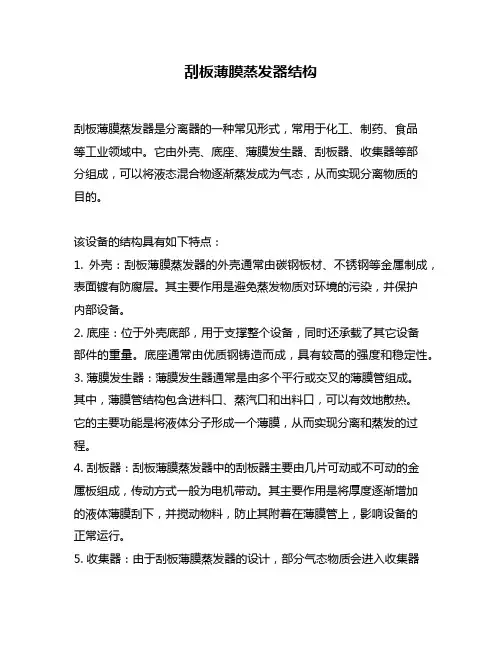

刮板薄膜蒸发器结构
刮板薄膜蒸发器结构
刮板薄膜蒸发器是分离器的一种常见形式，常用于化工、制药、食品
等工业领域中。
它由外壳、底座、薄膜发生器、刮板器、收集器等部
分组成，可以将液态混合物逐渐蒸发成为气态，从而实现分离物质的
目的。
该设备的结构具有如下特点：
1. 外壳：刮板薄膜蒸发器的外壳通常由碳钢板材、不锈钢等金属制成，表面镀有防腐层。
其主要作用是避免蒸发物质对环境的污染，并保护
内部设备。
2. 底座：位于外壳底部，用于支撑整个设备，同时还承载了其它设备
部件的重量。
底座通常由优质钢铸造而成，具有较高的强度和稳定性。
3. 薄膜发生器：薄膜发生器通常是由多个平行或交叉的薄膜管组成。
其中，薄膜管结构包含进料口、蒸汽口和出料口，可以有效地散热。
它的主要功能是将液体分子形成一个薄膜，从而实现分离和蒸发的过程。
4. 刮板器：刮板薄膜蒸发器中的刮板器主要由几片可动或不可动的金
属板组成，传动方式一般为电机带动。
其主要作用是将厚度逐渐增加
的液体薄膜刮下，并搅动物料，防止其附着在薄膜管上，影响设备的
正常运行。
5. 收集器：由于刮板薄膜蒸发器的设计，部分气态物质会进入收集器
中，并以液态形式进行收集。
收集器通常由金属材料制成，具有较好的密封性和稳定性。
刮板薄膜蒸发器结构简单、可靠，具有运行效率高、能耗低、操作简便等特点。
在清洁、隔热、加热、环保等方面具有优异的表现。
这使得刮板薄膜蒸发器在化工、制药、食品等领域中得到广泛应用。
刮板薄膜蒸发器概述
一、刮板薄膜蒸发器概述刮板薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸锱设备，也可进行脱臭、脱泡反应及加热、冷却等单元操作，可广泛适用于中、西制药、食品、轻工、石油、化工、环保等行业。
旋转刮板式薄膜蒸发器，是一种通过旋转刮板强制成膜，可在真空条件下进行降膜蒸发的新型高效蒸发器。
它传热系数大、蒸发强度高、过流时间短、操作弹性大，尤其适宜热敏性物料、高粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。
离心式刮板薄膜蒸发器采用国外先进技术，在国内刮板式薄膜蒸发器领域内具有国际水平的领先地位。
本设备曾作为"刮板式真空炼密机组"的主机，并荣获国家医药管理局科技进行三等奖。
二、刮板薄膜蒸发器性能与特点本设备采用离心式滑动沟槽转子，是目前国外最新结构蒸发器，在流量很小的情况下也能形成薄膜，在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去，和固定间隙的刮板蒸发器相比，蒸发量可提高40%-69%，它具有下列性能与特点：1、传热系数值高，蒸发能力大，蒸发强度可达到200kg/m2.hr，热效率高。
2、物料加热时间短，约5秒至10秒之间，且真空条件下工作，对热敏性物料更为有利，保持各种成份不产生任何分解，保证产品质量。
3、适应粘度变化范围广，高低粘度物均可以处理，物料粘度可高达10万厘泊(CP)。
4、改变刮板沟槽旋转方向，可以调节物料在蒸发器的打理时间。
5、蒸发段筒体内壁经过精密镗削并抛光处理，表面不易产生结焦、结垢。
6、操作方便，产品指标调节容易，在密闭条件下，可以自控进行连续性生产。
7、设备占地面积小，结构简单，维修方便，清洗容易。
刮板薄膜蒸发器主要技术参数。
刮板式薄膜蒸发器降膜式
刮板式薄膜蒸发器降膜式
刮板式薄膜蒸发器和降膜式蒸发器都是常见的薄膜蒸发器类型，它们在原理和结构上有所不同。
刮板式薄膜蒸发器通过旋转的刮板将物料在蒸发器内壁上形成薄膜，以增加热交换表面积，从而提高蒸发效率。
物料在刮板的推动下沿着蒸发器内壁流动，同时受到加热介质的加热，实现蒸发过程。
刮板式薄膜蒸发器适用于高粘度、易结垢或需要强制搅拌的物料。
降膜式蒸发器则是通过将物料从上向下喷淋到蒸发器的内壁上，形成薄膜并在重力作用下向下流动。
在流动过程中，物料与加热介质进行热交换，实现蒸发。
降膜式蒸发器适用于低粘度、流动性较好的物料，能够在较低的温度下进行蒸发。
选择使用刮板式薄膜蒸发器还是降膜式蒸发器，取决于物料的性质、粘度、蒸发要求以及工艺条件等因素。
刮板式薄膜蒸发器适用于处理高粘度、易结垢或需要搅拌的物料，而降膜式蒸发器则更适合处理低粘度、流动性好的物料。
在实际应用中，需要根据具体情况进行选择和设计。
刮板式薄膜蒸发器参考标准
刮板式薄膜蒸发器参考标准
刮板式薄膜蒸发器的参考标准可能包括以下几个方面：1.结构标准：蒸发器应具有合理的结构，包括加热蒸汽夹套、可旋转的刮板、旋转轴等部件。
各部件应符合相关标准和规范，确保蒸发器的稳定性和可靠性。
2.性能标准：蒸发器应具有优异的性能，包括蒸发效率、传热系数、压力损失等方面。
这些性能指标应满足生产工艺的要求，并具有较高的稳定性和可靠性。
3.操作标准：蒸发器的操作应简单方便，易于维护和保养。
同时，蒸发器应具有良好的密封性能，防止物料泄漏和污染。
4.安全标准：蒸发器应符合相关的安全标准，如防爆、防火等。
在设计和制造过程中，应充分考虑安全因素，确保蒸发器的安全性和稳定性。
需要注意的是，具体的参考标准可能因不同的应用场景和生产工艺而有所不同。
因此，在选择和使用刮板式薄膜蒸发器时，应根据实际情况进行评估和选择。
刮板式薄膜蒸发器工艺参数
刮板式薄膜蒸发器工艺参数1. 引言刮板式薄膜蒸发器是一种常用于液体蒸发和浓缩的设备。
它通过将液体均匀地分布在加热的壁面上，形成薄膜，然后通过刮板将蒸发的液体收集起来，实现液体的蒸发和浓缩。
本文将详细介绍刮板式薄膜蒸发器的工艺参数。
2. 工艺参数的定义工艺参数是指影响刮板式薄膜蒸发器蒸发效果的各种参数。
这些参数包括进料流量、进料温度、刮板转速、加热温度等。
合理地选择和控制这些参数，可以提高刮板式薄膜蒸发器的蒸发效率和产品质量。
3. 工艺参数的影响因素3.1 进料流量进料流量是指进入刮板式薄膜蒸发器的液体流量。
进料流量的大小直接影响蒸发器的处理能力和蒸发速率。
进料流量过大会导致液体在薄膜上无法均匀分布，影响蒸发效果；进料流量过小则会造成薄膜过薄，影响蒸发速率。
因此，选择合适的进料流量对于获得理想的蒸发效果非常重要。
3.2 进料温度进料温度是指进入刮板式薄膜蒸发器的液体温度。
进料温度的高低直接影响液体的沸腾速度和蒸发速率。
进料温度过高会导致液体沸腾过剧烈，容易产生喷溅和泡沫，影响蒸发效果；进料温度过低则会导致蒸发速率过慢。
因此，选择适当的进料温度是确保蒸发器正常运行的重要因素之一。
3.3 刮板转速刮板转速是指刮板在薄膜上运动的速度。
刮板转速的大小直接影响薄膜的形成和液体的蒸发。
转速过快会导致薄膜过厚，影响蒸发速率；转速过慢则会导致薄膜过薄，影响蒸发效果。
因此，选择适当的刮板转速对于获得理想的蒸发效果非常重要。
3.4 加热温度加热温度是指刮板式薄膜蒸发器加热壁面的温度。
加热温度的高低直接影响薄膜的形成和液体的蒸发速率。
加热温度过高会导致薄膜过厚，影响蒸发效果；加热温度过低则会导致薄膜过薄，影响蒸发速率。
因此，选择适当的加热温度是确保蒸发器正常运行的重要因素之一。
4. 工艺参数的优化方法为了获得理想的刮板式薄膜蒸发器的蒸发效果，需要对工艺参数进行优化。
下面介绍几种常用的优化方法：4.1 实验优化法实验优化法是通过实验来确定最佳的工艺参数。
刮板薄膜蒸发器的设计与应用探讨
系列刮板薄膜蒸发器安全操作及保养规程
系列刮板薄膜蒸发器安全操作及保养规程1. 引言刮板薄膜蒸发器是一种常用于化工行业的设备，用于从液体中分离溶剂和溶质。
为了保证设备的正常运行和安全使用，制定一套安全操作及保养规程是必要的。
本文档旨在提供系列刮板薄膜蒸发器的安全操作及保养指南，以减少事故发生的概率，确保人员和设备的安全。
2. 安全操作规程2.1 设备检查在每次使用刮板薄膜蒸发器之前，必须进行设备检查，确保设备状态良好。
•检查设备外部是否有任何损坏或泄漏。
如发现问题，应立即报告给维修人员。
•检查设备仪表和控制器是否正常工作。
如发现异常，应立即通知相关人员进行修复。
•检查冷却水和电力供应是否正常。
•确保设备安装牢固，无松动部件。
2.2 操作步骤在操作刮板薄膜蒸发器时，必须严格按照以下步骤进行，并且进行必要的安全措施。
1.确保操作人员穿戴必要的安全设备，包括防护眼镜、手套和防护服。
2.打开进料管道和冷却水供应。
确保进料流量和冷却水流量调整到合适的水平。
3.打开刮板薄膜蒸发器的主电源开关，启动设备。
4.根据操作手册设定相应的操作参数，如温度、压力等。
5.仔细观察蒸发器内部的液位和温度。
如发现异常情况，应立即采取相应的措施，如调整进料流量或停机检修。
6.在操作过程中，注意观察设备的运行状态，如有任何异常情况或异常声音，应立即停机检修。
7.操作结束后，先关闭冷却水供应，然后关闭主电源开关。
2.3 应急措施在使用刮板薄膜蒸发器的过程中，可能出现突发情况，需要立即采取应急措施。
•紧急停机按钮：刮板薄膜蒸发器应配备紧急停机按钮，操作人员在遇到紧急情况时，应立即按下按钮停机，并向相关人员报告情况。
•泄漏处理：如发生液体泄漏，应立即采取必要的措施，如关闭进料管道和切断电源，清理泄漏的液体，并通知专业人员进行修复。
3. 保养规程3.1 定期检查刮板薄膜蒸发器设备需要进行定期检查，以确保设备运行正常。
•检查刮板薄膜是否磨损或损坏，如需要更换，应及时进行维修或更换。
刮板蒸发器原理
刮板蒸发器原理
刮板蒸发器是一种利用物料较粘稠的性质，通过刮动毛刷使其薄膜挂在刮板表面，然后通过表面换热器对薄膜进行蒸发处理的装置。
它是一种高效率的蒸发技术，被广泛应用于化工、制药、食品等行业的浓缩、干燥和脱水过程中。
刮板蒸发器由刮板、刮板器、蒸气室、表面换热器、料槽、齿轮传动系统等组成。
主要原理是通过刮板器将物料涂抹在刮板上形成一层薄膜，然后通过表面换热器进行蒸发和冷却。
在蒸发过程中，刮板不断运动，将薄膜不断刮下来，从而保证物料均匀被蒸发。
刮板蒸发器的物料密度比较大，粘度较高，一般采用倾斜式布置，通过自重和重力来移动物料。
而薄膜的挂载需要适当调节物料的流量以及所处温度和压力，对于薄膜的均匀性和蒸发效果是十分重要的。
刮板蒸发器的优势在于能够使物料的浓度稳定地提高，同时可以在保持物料中的有用成分的条件下去掉大部分溶剂或水分，具有能耗低、设备占地面积少、操作简便等优点。
适用于各类热敏物料的连续干燥和浓缩，可处理多种粘度的物料。
同时，刮板蒸发器的结构紧凑，易于清洗和维护，能够适应不同的工艺流程要求。
需要注意的是，不同的物料需要选择不同的刮板、刮板器和表面换热器，同时需要严格控制温度和压力，以保证物料的稳定性和质量。
在使用中应注意防止堵塞，及时清理设备内的残留物料，以保证设备稳定运行。
刮板薄膜蒸发器工艺流程
刮板薄膜蒸发器工艺流程刮板薄膜蒸发器是一种常用的物质分离和浓缩设备，广泛应用于化工、制药、食品等行业。
它通过将混合物在加热的条件下喷入薄膜区域，在刮板的作用下，使得混合物在薄膜上快速流动，从而实现物质的分离和浓缩。
该工艺流程主要包括进料、加热、薄膜形成与流动、刮板作用、蒸汽冷凝和产物收集等步骤。
进料是刮板薄膜蒸发器工艺流程的第一步。
混合物被泵送进设备内部，通过进料管道进入蒸发器的进料室。
进料室通常位于薄膜区域的上方，通过控制进料的流量和浓度，可以实现对产物的浓缩效果的调控。
接下来是加热过程。
在进料室内，混合物通过加热器加热，使其达到蒸发温度。
加热器可以采用多种加热方式，如电加热、蒸汽加热等，根据实际需要选择合适的加热方式。
薄膜形成与流动是刮板薄膜蒸发器工艺流程的核心步骤。
加热后的混合物进入薄膜区域，通过喷嘴将混合物均匀地喷洒在刮板上。
喷洒的混合物在刮板的作用下形成薄膜，并在薄膜上快速流动。
薄膜的形成和流动过程决定了物质的传质速率和传热速率，因此对于刮板的设计和操作要求较高。
刮板作用是刮板薄膜蒸发器工艺流程的重要环节。
在薄膜区域内，刮板以一定的角度和速度运动，将薄膜上的物质刮下，并将其转移到下一级刮板或者收集器中。
刮板的运动方式可以是水平或者倾斜，根据实际需要进行选择。
刮板的设计和操作对于蒸发器的效果有着重要的影响。
蒸汽冷凝是刮板薄膜蒸发器工艺流程中的一个关键步骤。
在薄膜区域的下方，设有冷凝器，用于将逸出的蒸汽冷凝成液体。
冷凝器通常采用管壳式结构，通过冷却介质的循环，使得蒸汽在管壳内冷凝成液体，并流出冷凝器。
最后一步是产物的收集。
经过薄膜流动和刮板作用，混合物中的物质被分离出来，形成浓缩液和蒸发物。
浓缩液和蒸发物分别通过不同的出料口流出设备，进行收集和后续处理。
刮板薄膜蒸发器工艺流程包括进料、加热、薄膜形成与流动、刮板作用、蒸汽冷凝和产物收集等步骤。
每个步骤都起着关键的作用，相互之间密切配合，共同实现物质的分离和浓缩。
刮板薄膜蒸发器原理及应用范围
刮板薄膜蒸发器原理及应用范围刮板薄膜蒸发器是将需要分离的混合物通过进料管道引入设备内部，进入上壳体（加热器腔）后，将混合物均匀地分布在宽度为辊径的刮板（金属或陶瓷）上。
然后，刮板以辊径为轴心，以锥形转子的形式旋转，使得混合物均匀地分布在刮板表面。
进料的混合物经过加热器传热部分分解成蒸汽和残液，在薄膜的作用下，沿刮板表面匀速地流动下去，从而实现液体的薄膜扩散蒸发。
蒸发出的物质向上顺着渗漏板进入提取器中，进一步提取和浓缩；而残液则从提取器下部流出，通过排渣口排出。
1.分离和浓缩热不稳定的物质：刮板薄膜蒸发器具有较低的蒸发温度，能够避免在高温下对物质的热降解或分解，特别适用于热敏感的材料。
2.处理高浓度溶液：刮板薄膜蒸发器可以处理高浓度的溶液，因为在薄膜蒸发的过程中，溶液在刮板表面以薄膜的形式流动，可以有效地提高传热效率。
3.分离液体混合物：刮板薄膜蒸发器广泛应用于化工、制药、食品、石油等领域，可用于分离和浓缩液体混合物，如溶剂回收、溶剂分离、物质纯化等。
4.节能环保：刮板薄膜蒸发器具有高传热效率和高效的能源利用率，可以减少能源消耗，并减少物质的废弃物和环境污染。
5.适用于多种工艺：刮板薄膜蒸发器适用于多种工艺，如单效和多效蒸发、蒸发-输送的连续操作等，可以根据不同的需求进行组合和配置。
总之，刮板薄膜蒸发器具有高效、节能、适用范围广等优点，在化工、制药、食品、石油等领域有着广泛的应用。
随着工艺的不断发展和创新，刮板薄膜蒸发器在分离技术中将发挥更加重要的作用。
同时，进一步研究和改进刮板薄膜蒸发器的结构和性能，将有助于进一步提高其工作效率和稳定性，满足不同行业的需求。
刮板蒸发器设计制造标准
刮板蒸发器设计制造标准一、引言刮板蒸发器是一种广泛应用于物质浓缩和液体分离的设备。
为了保证刮板蒸发器的设计制造质量，确保其性能和可靠性，制定本标准。
二、术语和定义2.1 刮板蒸发器：采用刮板来增强传质和传热效果的设备；2.2 入口端：刮板蒸发器的物料进入的一端；2.3 出口端：刮板蒸发器的浓缩液体和残余物料排出的一端；2.4 内部零件：刮板蒸发器内部的滑板、刮板、传热管、加热片等组件；2.5 外部零件：刮板蒸发器的承重结构、外壳、驱动装置等组件。
三、设计要求3.1 蒸发能力：根据不同物质浓缩要求，满足不同蒸发能力的设计要求；3.2 传质效果：刮板设计要保证在给定条件下的最佳传质效果；3.3 压力容器设计：按照国家规定的压力容器设计标准进行设计；3.4 控制系统：刮板蒸发器的控制系统应根据实际需要进行设计，确保设备的运行稳定。
四、制造要求4.1 材料选择：根据使用环境和工艺要求，选择适当的材料；4.2 制造工艺：保证刮板蒸发器的制造工艺符合相关标准及设计要求；4.3 焊接工艺：按照相关国家焊接标准进行焊接，确保焊缝牢固可靠；4.4 表面处理：刮板蒸发器的内外表面应进行适当的处理，以提高抗腐蚀性能。
五、安装要求5.1 安装位置：刮板蒸发器的安装位置应符合设计要求，并保证设备周围的通风、照明等设施满足要求；5.2 连接管道：刮板蒸发器的进出口管道连接应采用适当的连接方式，并保证气密性和密封性；5.3 安全装置：刮板蒸发器的安装过程中应注意安装相应的安全装置，以防止意外事故发生。
六、调试和维护要求6.1 调试：刮板蒸发器安装完成后，应进行必要的调试工作，确保各部件运行正常；6.2 维护保养：根据刮板蒸发器的使用要求，定期进行设备的维护保养，包括清洁、润滑等工作；6.3 故障处理：刮板蒸发器发生故障时，应及时处理并记录，以便进行故障分析和纠正。
七、质量控制要求7.1 标准检验：刮板蒸发器按照相应的标准进行检验，包括外观检查、尺寸检查、焊缝检查等；7.2 安全测试：刮板蒸发器在出厂前应进行必要的安全测试，包括压力测试、泄露测试等；7.3 质保期限：刮板蒸发器应提供一定的质保期限，保证在质保期内免费修理或更换故障件。
刮板蒸发器传热系数
刮板蒸发器传热系数刮板蒸发器是一种常用的传热器，广泛应用于化工、医药、食品等领域中。
在刮板蒸发器中，传热系数的大小直接影响到传热效率和生产效率，因此必须对其进行深入研究和探讨。
1. 刮板蒸发器的结构刮板蒸发器由外壳、内筒、混合器、刮板、加热器、冷凝器等部分组成，其中刮板是传热的关键部分。
刮板蒸发器的操作原理是将物料从进料口注入内筒中，然后加热至蒸汽温度，再通过混合器进行混合，之后物料经过刮板的作用，不断被分散和融合，最终从出料口排出。
（1）物料的性质不同种类、不同质量的物料对刮板蒸发器传热系数产生了不同的影响。
例如，物料的粘度、浓度、热容量、热导率等因素都会对传热系数产生影响。
（2）表面平整度刮板蒸发器的刮板表面平整度对传热系数也会产生直接的影响。
表面平整度越高，刮板与物料之间的接触面积就越大，因而传热系数也会越大。
（3）刮板形状及数量（4）液膜厚度液体膜的厚度与刮板蒸发器传热系数也密切相关。
在较薄的情况下，可能导致传热不足，而在过厚的情况下，则会导致传热效率低下。
由于影响因素较多，因此确定刮板蒸发器传热系数的计算方法相对较为复杂。
但一般而言，可以采用经验公式、实验测量等方式进行计算。
例如，美国标准API-EN19.1规定的刮板蒸发器传热系数计算公式为：h=0.613(kρcp)^(1/3)((ΔT/μ)^0.14/δ)^0.666其中，h为传热系数，k为热导率，ρ为物料密度，cp为比热容，ΔT为液体的温度差，μ为液体的粘度，δ为刮板宽度。
为了提高刮板蒸发器的传热系数，可以采取以下途径：（1）改变物料的性质，例如改变粘度、浓度等因素，从而提高传热系数。
（2）选用刮板表面平整度较高，刮板形状合理的刮板蒸发器，从而提高传热系数。
（3）利用螺旋加热器、外式强制循环、反应器残留物回流等方式，从而提高内筒中物料的温度均匀性，进而提高传热系数。
刮板蒸发器的传热系数在化工、医药、食品等领域中有着广泛的应用。
例如，在药物合成过程中，需要采用刮板蒸发器进行分离和蒸发，传热系数的大小直接关系到分离和蒸发的效率和质量。
刮板薄膜蒸发器
刮板薄膜蒸发器
一、概述
刮板式薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约5~10秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。
刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动。
在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
它传热系数大、蒸发强度高、过流时间短、操作弹性大，尤其适宜热敏性物料、高粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。
因此，在化工、石化、医药、农药、日化、食品、精细化工等行业获得广泛应用。
二、性能及特点
刮板式薄膜蒸发器英文名称:scraper type thin film evaporator CAS号:分子式:相关内容概述：蒸发器的一种，在简体内装着旋转的叶片搅拌桨，桨叶沿着筒壁加热面把液体展开成一层剧烈湍动的薄膜，同时迅速蒸发出水分，浓缩物移动到筒的另一端排出。
溶液以液膜状态通过加热管的蒸发。
由于液体呈薄膜状态，受热表面积大，因而蒸发快，浓缩效率高，药物总的受热时间短，速度快，是热敏药物的理想蒸发方法。
目前使用的蒸发器械有升膜式蒸发器、刮板式薄膜蒸发器、离心式薄膜蒸发器等。
现在，在生产及实验室中常采用薄膜蒸发进行浓缩。
三、工作原理
物料进人蒸发器后，通过转子上刮板的搅动强制成膜，热源热量经筒壁与料液进行热交换，液膜沸腾，二次蒸汽汽化后经过捕沫器除去夹带的液滴后排出，浓缩液由底部出料口放出。
1。
刮板蒸发器工作原理
刮板蒸发器工作原理
刮板蒸发器是一种用于蒸发液体的设备，其工作原理如下：
1. 液体供给：液体从进料管道进入刮板蒸发器的进料室。
2. 分布器：进料室中的液体由分布器均匀地分配到刮板腔。
3. 加热：刮板蒸发器的腔体内设置有加热系统，通过加热使液体达到蒸发温度。
4. 液膜形成：加热后的液体形成一层薄膜，附着在刮板上。
5. 刮板运动：刮板以较高的速度移动，将薄膜液体从上部刮板的开始位置推到下部刮板的结束位置。
6. 蒸发：在刮板移动的过程中，薄膜液体与加热腔体接触，发生部分蒸发，水分蒸发后的气体通过离心风机或真空泵排出。
7. 收集：蒸发后的物质被收集到底部的收集器中。
8. 冷却：如果需要，冷却介质可以通过刮板蒸发器的腔体进行冷却。
通过以上步骤，刮板蒸发器可以将液体中的溶剂或溶解物质蒸发，以实现浓缩、提纯和分离等目的。
刮板的高速运动和加热系统的控制可以实现较高效率的蒸发过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刮板薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸馏设备，也可进行脱臭、脱泡反应及加热、冷却等单元操作，刮板薄膜蒸发器广泛适用于中、西制药、食品、轻工、石油、化工、环保等行业。
刮板薄膜蒸发器厂家，江苏瑞达科技给大家介绍一下刮板式薄膜蒸发器的相关信息。
刮板薄膜蒸发器主要由加热夹套和刮板组成，夹套内通加热蒸汽，刮板装在可旋转的轴上，刮板和加热夹套内壁保持很小间隙，通常为0.5～1.5 mm。
料液经预热后由蒸发器上部沿切线方向加入，在重力和旋转刮板的作用下，分布在内壁形成下旋薄膜，并在下降过程中不断被蒸发浓缩，完成液由底部排出，二次蒸汽由顶部逸出。
在某些场合下，这种蒸发器可将溶液蒸干，在底部直接获得固体产品。
离心式刮板薄膜蒸发器采用国外先进技术，在国内刮板式薄膜蒸发器领域内具有国际水平的先进地位。
本设备曾作为“刮板式真空炼密机组”的主机，并荣获国家医药管理局科技进步三等奖。
刮板薄膜蒸发器性能与特点
采用离心式滑动沟槽转子，在流量很小的情况下也能形成薄膜，在筒体蒸发段内壁表面
附着处理液中的淤积物可被活动刮板迅速移去，和固定间隙的刮板蒸发器相比，蒸发量可提高40-69%，刮板薄膜蒸发器具有下列性能与特点：
1、传热系数值高，蒸发能力大，蒸发强度可达到200kg/m2·hr，热效率高。
2、物料加热时间短，约5秒至10秒之间，且在真空条件下工作，对热敏性物料更为有利，保持各种成份不产生任何分解，保证产品质量。
3、适应粘度变化范围广，高低粘度物均可以处理，物料粘度可高达10万厘泊（CP）
4、改变刮板沟槽旋转方向，可以调节物料在蒸发器的打理时间。
5、蒸发段筒体内壁经过镗削并抛光处理，表面不易产生结焦、结垢。
6、操作方便，产品指标调节容易，在密闭条件下，可以自控进行连续性生产。
7、设备占地面积小，结构简单，维修方便，清洗容易。
江苏瑞达环保科技有限公司是一家以技术研发为先导的高科技环保公司，致力于为客户提供清洁生产、“三废”治理、资源综合利用等方面的技术咨询、研发、设计及工程总承包服务。
公司现有员工200多人，核心团队成员都具有在国内500强化工企业或跨国企业长期从事过技术和研发类工作经历。
多年来，我司在全国各地，以及在印度韩国等国家，实施过多个工程和合作项目，在很多大吨位精细化工产品没有污染、清洁化生产方面做出了具有开创性的工作，如含酚废水的综合处理、染料废水的综合处理、医药中间体废水的综合处理、各种农药废水的综合处理、催化剂合成废水的综合处理、食品添加剂废水的综合处理及各种固体废盐的综合处理。
我们秉承“以科技为先导，以创新求发展，以质量求生存，以诚信待客户”的企业精神，实行“人才为本，科技先进，用户至上”的经营理念，在公司现有科研力量的基础上，聘用高校专家、教授共同开发新产品，形成了科研、设计、制造、安装、调试服务一体化的经营模式。
