人防地下室通风设计57页
某人防地下室全套通风设计cad施工设计图（含通风设计与施工说明）
人防地下室通风设计57页
—— 防爆波活门与扩散室
扩散室 工作原理
当冲击波由断面较小的管道进入较大并有一定体积的扩散室内时，由 于高压气体的扩散、膨胀，使其密度下降，压力降低。
9
—— 密闭通道和防毒通道
密闭通道是由防护密闭门与密闭门之间或两道密闭门之间所构成的，依靠 其密闭隔绝作用阻挡毒剂侵入室内的密闭空间。当室外染毒时，密闭通道不允许 有人员出入 。
《人民防空地下室设计规范》规定，全国人防 重点城镇的区以上指挥所、通信工程和各级医 院、救护站、防空专业队伍掩蔽室的防空通风 系统应具备过滤式通风的可能。一般人员掩蔽 室可根据需要和可能，预留过滤式通风设施的 位置。
16
通风设计实例
人防通风进风系统原理 清洁通风
17
滤毒通风
18
隔绝通风
19
（3）进风管道上还应设置专用的密闭阀门，以阻止有毒空 气经风管进入工程内，密闭阀门也应有一定的抗冲击波余压 的能力；
（4）进风管道上应设置能有效消除空气中化学毒剂的专用 过滤吸收设备。这种设备也应具有一定的抗冲击波余压的能 力； （5）进风管道应有相应的抗冲击波或冲击波余压破坏的强 度，以及防止有毒空气渗入（出）的密闭性能。
26
3、滤毒式通风
当敌人进行原子、化学或细菌武器袭击时，工程外空气被 沾染，进入工程内部的空气需要经过除尘滤毒处理，用过 的废气靠超压排风系统排出工程，这种通风方式称为“滤 毒式通风”。
转换时机
（1）有人员急需进出工程，需要造成工程内一定的超压值， 为防毒通道通风换气，排除因人员进出带进防毒通道的染 毒空气
人防地下室通风设计

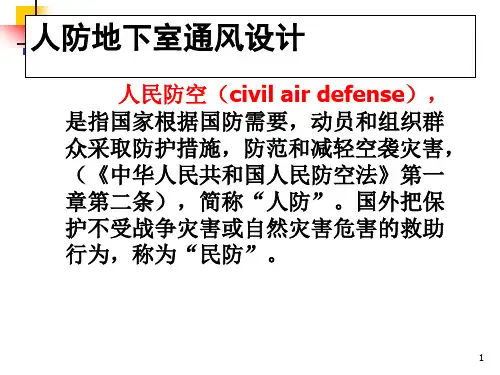

人民防空（civil air defense）， 是指国家根据国防需要，动员和组织群 众采取防护措施，防范和减轻空袭灾害， （《中华人民共和国人民防空法》第一 章第二条），简称“人防”。国外把保 护不受战争灾害或自然灾害危害的救助 行为，称为“民防”。
人防设计主要问题
第一．滤毒室门的朝向。
1.内容：图审意见：图N-13—图N-35，根据《人规》3.4.9条，滤毒器室的防护门向密闭走道开启，有误，请与建筑专业协调改正。
答复：同建筑协调，防护门的开启方向向内或者向外皆可。
如：《07FK01—02防空地下室及建筑设计（2007年合订本）》39页，图集中有滤毒器室的防护门向密闭走道开启的做法。
二审意见：未见实质性修改。
二审答复：修改防护门走向，向滤毒室开启。
（见图N-14—图N-36）2.个人意见：规范中的示意图不应做作为图审依据。
专家不同意一审答复，修改滤毒室门的设计朝向。
3.注意事项：注意滤毒室门的朝向并核实滤毒室中滤毒罐，风管等的布局，不得妨碍滤毒室门的开启。
第二：密闭阀的相对于换气堵头的安装位置。
1.内容：图审意见：图N-15—图N-35，根据《人规》5.2.8条，单独设置的过滤吸收器，换气堵头前缺一道密闭阀。
答复：考察三种通风方式，该阀在换气堵头前后对通风的正常实现没有影响。
图集《07FK01—02防空地下室通风设计（2007年合订本）》57页—58页，对于单独设置的过滤吸收器，有换气堵头后设置密闭阀的做法。
二审意见：未见实质性修改。
二审答复：.按照专家意见，增加一道密闭阀。
（见图N-14—图N-36）2.个人意见：规范中的示意图不应做作为图审依据。
图集中密闭阀有安装于换气堵头后的做法，并且在该位置安装能实现防护要求的通风方式。
专家不认同一审答复，增加密闭阀。
3.注意事项：图集中换气堵头后安装密闭阀的做法，专家不认可，需要在换气堵头前增加安装密闭阀。
第三：密闭阀的安装位置定位。
1.内容：图审意见：图N-13—图N-35，设计均采用手电两用密闭阀，应明确密闭阀的具体安装位置。
设计的部分密闭阀距墙的距离偏小，不满足其正常运行的需要，应改正。
答复：《07FK01—02防空地下室通风设计（2007年合订本）》图集中对密闭阀无定位，为便于实际工程中安装时有一定灵活性，密闭阀在水平位置只有相对位置，在没有定位；重新修改密闭阀的位置，如：按照图集57页，对于D666上的密闭阀，其最小安装空间为550mm。
人民防空地下室防护通风设计
人民防空地下室防护通风设计摘要：社会科学、经济正在不断的快速发展，人民防空地下室的设计成为越来越多高层民用建筑设计中的一个重要组成方面，本文就人防地下室的防护通风设计问题进行简单的探讨。
关键词：人防地下室防；防护通风设计；问题随着近年来我国人防积极向民防转轨,逐渐由单一的防空职能向防空防灾双重职能转变,人防建设在内地得到了大力发展和严格的要求,而不再只是在沿海城市和北、上等大城市开展，人防设计也成为越来越多高层民用建筑设计中的一个重要组成方面。
加强人民防空建设，是我们国家的一项重大政策城市中修建的大多是为供居民防空使用的人防工程（以下称民防工程），多数为附建式人防建筑。
由于防护的需要，这些人防建筑一般都建在地面以下，除了少许的出入口与外界相通以外，就是一个无任何外窗的高度密闭性的空间，战时防护等级不高，使用人员多，密度大，出于平战结合的考虑，一般防护体内通风系统的设计应包括以下三个方面的内容：（1）战时防护通风系统；（2）平时地下室送排风系统；（3）地下室火灾时消防排烟和排烟补风系统。
平时通风和排烟系统的设计要注意除满足高规等规范的要求外还要满足人防防火规范的要求。
本文只谈战时防护通风系统的设计。
一、战时防护通风系统的设置：战时通风的主要目的：保证地下室通风换气，保证地下室温湿度要求，保证人防地下室内人员集体防护和物资防护。
战时防护通风系统应具备和满足清洁式，滤毒式通风和隔绝式通风三种通风方式的要求。
清洁式通风是当人防地下室外的空气未受到污染时进行的通风方式，当战争来临时，在人员进入防空地下室，出入口部的防护密闭门等关闭之后，为了保障人员在防护体内长期生活和工作，在外界空气遭到污染并带有毒剂时，将外界新风先通过除尘器滤除尘埃再经过过滤吸收器吸收毒剂，达到呼吸标准后向防护体内送风的过程称为滤毒式通风；而当敌方施放化学或生物武器后外界毒剂类型尚未判明之前或外界剂浓度过大时，以及更换过滤吸收设备之时或过滤吸收设备失效之后，在以上任一情史出现时都必须使整个防空地下室与外界空气隔绝，此时所进行的通风就是隔绝式通风。
人防地下室通风设计57页59页文档
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈
人防地下室通风设计
人防地下室通风设计发布时间：2021-08-06T11:16:29.770Z 来源：《建筑实践》2021年第10期4月作者：刘丽[导读] 本文首先对人防地下室通风设计做了概述，然后详细阐述了人防地下室通风设计要点刘丽华优建筑设计院新疆分院 830000摘要：本文首先对人防地下室通风设计做了概述，然后详细阐述了人防地下室通风设计要点。
关键词：人防；地下室；通风设计；清洁通风量；冷热源一、人防地下室通风设计的概述目前，在人防专项规划及行政审批工作中，人防工程医疗救护在实施时一般会与地面医疗结构的设置相结合，这样的配置有十分明显的优势，一是考虑到人防工程“战备效益”“经济效益”与“社会效益”相结合的发展思路，既要满足战时人民防空的隐蔽需要，又要考虑到平时的功能利用和经济发展，不能出现闲置和浪费，又不能过度使用，以免动用战时资源，由此可见人防地下室具有鲜明的平站结合的特点；二是这样的设置对人防医疗工程实施平站转换极为有利，人防医疗工程处于地下，地下环境较为特殊，平时医疗功能和救护设备都处于未到位的状态，使得平战转换的工程量大为增加，而如果与地面医疗机构相结合，则能在战时将其医疗设备充分利用起来，医疗救护队伍也可以得到同步利用，能够在最短的时间内实现医疗救护工作的平战转换。
人防地下室医疗救护工程师人防地下室的重要组成部门，其主要担负着战时伤员的紧急救治，战略意义非同小可，其必须要保证战时的防护条件，并满足战时及平时的使用要求。
其具体做法应分别执行GB50225人民防空工程设计规范和GB50038人民防空地下室设计规范的有关规定。
人防地下室都在地下，具有较强的封闭性，使得其极其容易聚集热量，夏季地下室内部结露严重，空气十分潮湿，那么就必须设计合适的通风空调技术来去热除湿，保障人防地下室的温度和湿度达标。
人防医疗救护工程的空气处理过程与平时民用工程一次回风空气处理过程类似。
二、人防地下室通风设计要点（一）通风方式战时人防医疗救护站对通风都特殊的要求，一般情况下人防地下室需设置三种通风模式，即清洁通风、滤毒通风和隔绝防护内循环通风。
人防地下室通风设计57页PPT共59页
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
人防地下室通风设计57页
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
民用建筑人防地下室防护通风设计
民用建筑人防地下室防护通风设计范本1：一、前言人防地下室是民用建筑重要的安全设施，保障人民生命财产安全的重要场所。
在人防地下室设计中，防护通风是一项关键要素，能有效提高地下室的防护性能。
本文档旨在对民用建筑人防地下室的防护通风设计进行详细阐述，并提供相关的建议和指导。
二、设计原则1. 根据地下室的使用功能和使用人数确定通风量，保证室内空气的充分供应。
2. 采用合适的通风方式，确保室内空气的流通和更新。
3. 考虑防护通风系统的安全可靠性，提供应急措施。
4. 结合地下室标准设计，满足相关法规和规范要求。
三、通风量计算1. 根据地下室的使用人数和功能，采用相应的通风量计算方法，确定合理的通风量。
2. 考虑地下室的停留时间、室内污染物产生量等因素，综合计算并进行修正。
四、通风系统设计1. 根据通风量计算结果，确定通风设备的规格和数量。
2. 考虑通风系统的布置方式，确保室内空气能够均匀流通。
3. 安装适当的调节设备和过滤装置，提高通风系统的性能。
五、应急通风设计1. 针对突发事件和紧急情况，设计应急通风措施。
2. 确定应急通风设备的位置和类型，并进行合理布局。
3. 考虑应急通风设备的可靠性和操作便利性，确保在紧急情况下能够有效使用。
六、施工与验收要点1. 在地下室建设过程中，保证通风系统的正常施工和安装。
2. 进行通风系统的质量验收，确保其性能和安全可靠性。
七、附件本文档涉及的附件请参考附件部分。
八、法律名词及注释1. 《民用建筑设计规范》：民用建筑设计的相关规范和标准。
2. 《消防法》：关于消防安全的法律法规，包括建筑防火、灭火和疏散等要求。
---范本2：一、前言民用建筑人防地下室是一项重要的安全设施，是保障人民生命财产安全的重要场所。
为了保证地下室的防护性能，防护通风设计是不可忽视的因素。
本文档旨在对民用建筑人防地下室的防护通风设计进行详细说明，提供相关的建议和指导。
二、设计原则1. 根据地下室的使用功能和使用人数确定合理的通风量，保证室内空气充分供应。
人防地下室通风设计
人防地下室通风设计人防地下室通风设计摘要:本文介绍了人防地下室的相关概念及通风设计的计算要点,同时也对人防通风设计中极易出现的问题进行了总结。
关键字：清洁通风滤毒通风隔绝通风平战转换中图分类号： TU834。
3 文献标识码： A 文章编号:相关重要概念防空地下室:防空地下室是结合地面建筑修建的防护建筑物，是为保障人民防空指挥\通信\掩蔽等需要，具有预定防护功能的地下室，同时还具有在紧急时刻储存粮食淡水的作用，是人防工程的重要组成部分。
2、人防工程分类:人防工程按构筑形式可分为地道工程、坑道工程、堆积式工程和掘开式工程；按战时功能分为指挥通信工程、医疗救护工程、防空专业队工程、人员掩蔽工程和其他配套工程五大类.3、通风方式:按防护通风标准，通风系统要满足清洁通风、滤毒通风和隔绝通风的要求。
工程概况某工程为核6级常6级二等人员掩蔽部,共设有五个防护单元，其中防护单元五为人防移动电站。
建筑概况:防护单元一,建筑面积1328平米，防护面积863平米；防护单元二，建筑面积1490平米，防护面积985平米；防护单元三，建筑面积1770平米，防护面积1100平米；防护单元四,建筑面积1600平米，防护面积990平米；人防移动电站96平米。
我院承担战时人防地下室通风设计，所以平时通风、排烟不做考虑。
三种通风的卫生要求根据规范对新风量及对CO2容许浓度的对应要求选取；滤毒通风时，室内要求保持30—50Pa的超压。
通风计算清洁通风：根据GB50038—2005规定，二等人员掩蔽≥5m3/(p。
h），即为863x5=4315m3/h.同时根据5.1.3条“除满足防护和使用功能要求外，还应满足防潮、卫生及平时使用时的防火要求"的规定，考虑适量增大通风量。
根据防护通风设备样本，选清洁通风为5500 m3/h系列。
滤毒通风：根据GB50038-2005规定,二等人员掩蔽滤毒通风≥2m3/（p.h），即为863x2=1726m3/h.防毒通道的换气次数为40次/h，体积为4。
民用建筑人防地下室防护通风设计
民用建筑人防地下室防护通风设计摘要：人防地下室是在遭受战争情况下提供人员避难的场所。
防护通风系统能够有效排除有害气体、提供新鲜空气，确保避难人员在地下室内得到充足的氧气供应，并减少烟雾和有毒气体的积聚，从而保障人员的生命安全。
本文主要介绍了民用建筑人防地下室防护通风设计，希望为相关研究提供参考。
关键词：民用建筑；人防地下室；通风设计引言民用建筑人防地下室合理的通风设计可以有效预防火灾的蔓延，避免烟雾在地下室内积聚。
通过通风系统的正常运行，能够迅速将烟雾排出地下室，消除火灾对人员造成的威胁，为紧急疏散和消防救援创造良好的环境条件。
一、民用建筑人防地下室防护通风设计要点（一）通风系统布局合理规划通风系统的布局，确保能够覆盖整个地下室，并达到均匀通风的效果。
通常可采用多点供风、多点排风的方式，保证新鲜空气的进入和废气的排出。
（二）通风量计算根据地下室的面积、高度、人员密度等因素，合理计算通风量。
通风量的计算要满足人员需求，保证每个人都能得到足够的新鲜空气供应。
（三）气流分布和控制通过合理设置通风口和排风口的位置和方向，控制气流分布，避免产生局部死角或气流不顺畅的情况。
同时，可采用调节阀门和空气分配装置等措施，进行气流的调节和控制。
（四）进出口设计设置合适数量和位置的进出口，以便实现正常的空气流通。
进口应放置在通风区域，具备过滤和调节功能，保证进入地下室的空气质量良好。
出口则应设置在较高的位置，以便排除烟雾和有害气体。
（五）过滤和净化安装过滤器可以净化空气中的灰尘、颗粒物和污染物，提供洁净的空气进入地下室。
根据需要，也可考虑安装额外的空气净化装置，如活性炭过滤器或紫外线消毒设备等。
（六）系统备份和紧急情况处理通风系统应设计具备备份措施，确保在电力中断或设备故障情况下仍能正常运行。
此外，还要考虑在紧急情况下的应急处理措施，如设置备用通风口、紧急排烟装置等。
二、民用建筑人防地下室防护通风设计措施（一）通风系统设计通风系统是地下室的关键组成部分，其设计旨在提供足够的新鲜空气，保持空气流动和循环，以确保地下室内的氧气含量充足，并排除有害气体。
某地下人防战时通风排烟设计图
某建筑人防地下室通风排烟设计cad图纸
人防地下室通风设计
4
5
武器破坏效应与工程防护措施
武器破坏效应
核武器破坏效应 常规武器破坏效应 生化武器破坏效应 城市次生灾害
工程防护原则与措施
工程防护原则 工程防护措施
常用建筑防护设备
防护门、防护密闭门和密闭门 防爆波活门和扩散室 密闭通道与防毒通道 洗消间 洗消污水集水坑
6
。
2、战时清洁式通风 战争时期，当工程外空气没有被污染而采取的 通风方式。
26
3、滤毒式通风
当敌人进行原子、化学或细菌武器袭击时，工程外空气被 沾染，进入工程内部的空气需要经过除尘滤毒处理，用过 的废气靠超压排风系统排出工程，这种通风方式称为“滤 毒式通风”。
转换时机
（1）有人员急需进出工程，需要造成工程内一定的超压值 ，为防毒通道通风换气，排除因人员进出带进防毒通道的 染毒空气 （2）毒剂沿缝隙进入工程，将威胁人员安全时 （3）当工程隔绝一段时间后，空气中的二氧化碳浓度上升 到规定标准，难以继续隔绝维持时。
通风设计实例
• 清洁通风时，关闭阀301、302，开启阀 303、304；
• 滤毒式通风时，开启阀301、302，关闭阀 303、304；
• 隔绝式通风时，关闭所有阀门，开启堵头7 。换气堵头6在更换过滤吸收器后打开，将 可能残存于滤毒室的毒气吸入系统。
20
通风设计实例
• 人防地下室战时新鲜空气量标准
洗消间是战时专供染毒人员通过，并清除全身有害物的 通道（房间）。通常由脱衣室、淋浴室和穿衣检查室组成。
12
口部平面布置
1—风机房 2—滤毒室 3—防毒通道 4—清洁区 5—染毒区 6—扩散室 7—掩蔽室 8—防护密闭门 9—密闭门 10—防爆波活门
人防地下室(二等人员掩蔽部)战时通风设计
人防地下室(二等人员掩蔽部)战时通风设计摘要：结合实际工程主要论述了战时掩蔽人数较多的人防地下室战时通风设计。
关键词：人防，掩蔽人员较多，战时通风Abstract: combining the actual project mainly discusses the number of wartime masking more civil air defence basement wartime ventilation design.Keywords: civil air defence, masking personnel is more, wartime ventilation中图分类号：S611文献标识码：A 文章编号：防空地下室的通风系统战时应按防护单元设置独立的系统，平时宜结合防火分区设置平时通风系统。
1.1 建筑概况本工程为某市万达广场大商业人防地下室建筑，建筑面积61488m2，人防面积54608m2，地下一层战时为物资库，分为4个防护单元，抗力等级为6级，防化等级为丁级；地下2层战时为二等人员掩蔽部，1个防护单元，掩蔽人数10000人，抗力等级为6级，防化等级为丙级，本层设有柴油发电机房，供战时设备供电使用。
平时均为汽车库，本文仅讨论地下二层战时二等人员掩蔽部的战时通风设计。
1.2防护区战时设计参数如下：上表为整个防护单元内总设计参数，本工程主要难点在于总掩蔽人数较多，各种通风方式风量较大，机房内设置较多布置复杂，在人防区内结合平时防火分区设置七个战时送风机房，各机房总送风量满足战时通风量。
1.3战时送风系统设计战时设置3种通风方式（人掩）：清洁式、滤毒式、隔绝式通风，清洁进风，滤毒进风合用一台双速风机，本工程地下二层设有战时供电的柴油发电机，故不设置手摇送风机。
以一个送风机房为例（掩蔽人数1500人，清洁通风量7500m3/h, 滤毒通风量3000m3/h）说明战时送风系统。
根据清洁通风量选择LWP-D型油网滤尘器，由于滤尘器需要6片，且工程抗力为6级，所以设置了安装滤尘器的专用滤尘室，滤尘器采用立式图一（1-战时送风机2-测压管3－滤尘器4-过滤吸收器5-增压管6-密闭阀10-防火调节阀）加固安装。
人防地下室的空调通风设计
人防地下室的空调通风设计人防地下室作为重要的避难场所，其内部通风与空调设计十分重要。
在战争、灾难等特殊时期，它将成为人们的临时居所，因此，保证室内空气质量和温度是至关重要的。
一、空调设计人防地下室空调设计需要考虑到室内的空气质量与室温控制。
首先，室内通风系统的设计在通风方面应避免呼吸道疾病和感染等问题的出现，应尽可能避免空气中的细菌、病毒、真菌等对人体产生不良影响。
其次，在制冷方面，要保持室内凉爽舒适，减少热量和湿度对人体造成的负担。
1.空调设备类型选择根据人防地下室建筑特点，由于地下室通风系统设计不太完善，排放空气不如地面建筑顺畅，而且冬季较冷，夏季较热等因素，对于人防地下室空调设备的选择需要考虑到制冷量、耗电量和运行效率等因素。
通常可以选择中央空调或分体式空调。
中央空调可以更均匀的温度分布和统一监控，但需要更高的建设投资和占用更大的空间。
分体式空调相对于中央空调更加的便携，具备更好的升降温速度，控制方便、耗电少，占用空间和价格更低。
2.通风系统在空调设计中，通风系统是至关重要的一部分。
它保持人防地下室内部新鲜空气运来，并排放人体呼吸所产生的二氧化碳、水蒸汽等污染物。
在通风系统的设计中，一般选择新风与排风相结合的方案。
新风是指从外界引入不同的新鲜空气，并为地下人防室提供所需的正负压力，让室内空气与外界空气更换。
排风是指将室内的废气排出到外边，与新风对应使用，使地下防空室保持整洁卫生和空气质量。
3.为人体舒适设计室内设计应该以人为中心，对于通风和空调的设计，应根据人体舒适的标准和工作、休息等活动需求设计。
对于室温，削减热量和潮湿度对人体的不良影响，可以使用自动控制的空调系统，可以保持室温恒定并且控制湿度，为人们营造一个舒适的环境。
二、排风系统1.功能排风系统用于排除人防地下室内部产生的废气、油烟、异味等有害物质，保持室内空气质量，减少人防设施内发生火灾、爆炸等灾害的概率。
2.排风量计算地下室内的废气排放量主要来自于人体排出的呼吸气体、燃气进行的烹饪和洗涤以及设备的使用等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通风设计实例
清洁通风时，关闭阀301、302，开启阀 303、304；
滤毒式通风时，开启阀301、302，关闭 阀303、304；
隔绝式通风时，关闭所有阀门，开启堵 头7。换气堵头6在更换过滤吸收器后打 开，将可能残存于滤毒室的毒气吸入系 统。
20
通风设计实例
人防地下室战时新鲜空气量标准
26
3、滤毒式通风
当敌人进行原子、化学或细菌武器袭击时，工程外空气被 沾染，进入工程内部的空气需要经过除尘滤毒处理，用过 的废气靠超压排风系统排出工程，这种通风方式称为“滤 毒式通风”。
转换时机
（1）有人员急需进出工程，需要造成工程内一定的超压值， 为防毒通道通风换气，排除因人员进出带进防毒通道的染 毒空气
34
清洁通风与滤毒通风分设进风机（清洁式）
1 2 6
3 7
5 4
5 4
1—防冲击波设备 2—预滤器 3—手电动密闭阀门 4—插板阀 5—进风机 6—换气堵头 7—过滤吸收器 8—超压管
35
清洁通风与滤毒通风分设进风机（滤毒式）
1 2 6
3 7
5 4
5 4
1—防冲击波设备 2—预滤器 3—手电动密闭阀门 4—插板阀 5—进风机 6—换气堵头 7—过滤吸收器 8—超压管
32
二、进风系统的组成
清洁通风和滤毒通风合用进风机（滤毒式）
1 2
3 7
8 5
4
6
1—防冲击波设备 2—预滤器 3—手电动密闭阀门 4—插板阀 5—进风机 6—换气堵头 7—过滤吸收器 8—超压管
33
二、进风系统的组成
清洁通风与滤毒通风分设进风机
1 2 6
3 7
5 4
5 4
1—防冲击波设备 2—预滤器 3—手电动密闭阀门 4—插板阀 5—进风机 6—换气堵头 7—过滤吸收器 8—超压管
人员出入口
既能阻挡冲击波，又能阻挡毒剂进入室内 的门称为防护密闭门。
能阻挡毒剂进入室内的门称为密闭门
7
—— 防爆波活门与扩散室
战时通风口采用的防 护方法与出入口的不同， 目前工程中采用的方法是 阻挡与扩散相结合的作法 。
悬板活门 工作原理
在自重作用下，悬板 处于开启状态；在冲击波 压力作用下，悬板与底座 处于闭合状态，底座孔洞 被覆盖，阻挡冲击波超压 的进入。
1、核威胁依然存在
2
现代战争特点
2、以“空袭”为作战重点的高技术常规战争
◆ 命中精度高 ◆ 侵彻深度大 ◆ 发射距离远、发射高度大 ◆ 弹体重、装药量大 ◆ 智能化引信 ◆ 战斗部功能可灵活转变 ．．．．．．
3
现代战争特点
3、战争的目的和打击目标有所转变
南联盟全国70%的桥梁、100%的 炼油能力和50%的动力系统、93多座 桥梁、l2条铁路干线、5条公路干线、5 个民用机场、20多家医院和数十家大工 厂及广播电视台、转播站被摧毁。
36
清洁通风与隔绝通风系统
12
3
5 4
1—防冲击波设备 2—预滤器 3—手电动密闭阀门 4—插板阀 5—进风机
37
二、进风系统的组成
清洁通风与隔绝通风系统（清洁式）
12
3
5 4
1—防冲击波设备 2—预滤器 3—手电动密闭阀门 4—插板阀 5—进风机
38
二、进风系统的组成
清洁通风与隔绝通风系统（隔绝式）
人防地下室通风设计
人民防空（civil air defense）， 是指国家根据国防需要，动员和组织群 众采取防护措施，防范和减轻空袭灾害， （《中华人民共和国人民防空法》第一 章第二条），简称“人防”。国外把保 护不受战争灾害或自然灾害危害的救助 行为，称为“民防”。
1
现代战争特点
总体上说，现代战争的特点可以概括为：“在核威慑条件下 的高技术局部战争”。
4、世界和平是一种力量平衡前提下的和平
4
5
武器破坏效应与工程防护措施
武器破坏效应
核武器破坏效应 常规武器破坏效应 生化武器破坏效应 城市次生灾害
工程防护原则与措施
工程防护原则 工程防护措施
常用建筑防护设备
防护门、防护密闭门和密闭门 防爆波活门和扩散室 密闭通道与防毒通道 洗消间 洗消污水集水坑
6
N－防空地下室容纳人数
23
通风设计实例
过滤式通风时，防空地下室内部应保持 30～50Pa的超压，并须设置维持超压的自 动排气活门及测压装置。
24
一、人防工程的通风方式
通风方式
平时通风
战时通风
平时使用 平时维护 清洁式 滤毒式 隔绝式
通风
通风
通风
通风
通风
25
1、平时通风 和平时期，人防工程在使用或维护管理时的通风。 2、战时清洁式通风 战争时期，当工程外空气没有被污染而采取的 通风方式。
30
二、进风系统的组成
清洁通风和滤毒通风合用进风机
1 2
3 7
8 5
4
6
1—防冲击波设备 2—预滤器 3—手电动密闭阀门 4—插板阀 5—进风机 6—换气堵头 7—过滤吸收器 8—超压管
31
二、进风系统的组成
清洁通风和滤毒通风合用进风机（清洁式）
1 2
3 7
8 5
4
6
1—防冲击波设备 2—预滤器 3—手电动密闭阀门 4—插板阀 5—进风机 6—换气堵头 7—过滤吸收器 8—超压管
46
人防工程通风设备
47
一、悬板式防爆波活门
构造：由底座板、悬摆板、 绞页和挡板组成。
原理：通风时，空气通过悬摆 板和底座板间张开的空间和板 上的孔眼流进排出工程；冲击 波来临时，悬摆板在冲击波压 力下，与底座板重合，将冲击 波挡在工程外面。
铰页 悬摆
48
二、胶管式防爆波活门
底座板 卡箍 钢管座 胶管
《人民防空地下室设计规范》规定，全国人防 重点城镇的区以上指挥所、通信工程和各级医 院、救护站、防空专业队伍掩蔽室的防空通风 系统应具备过滤式通风的可能。一般人员掩蔽 室可根据需要和可能，预留过滤式通风设施的 位置。
16
通风设计实例
人防通风进风系统原理 清洁通风
17
滤毒通风
18
隔绝通风
19
（3）进风管道上还应设置专用的密闭阀门，以阻止有毒空 气经风管进入工程内，密闭阀门也应有一定的抗冲击波余压 的能力；
（4）进风管道上应设置能有效消除空气中化学毒剂的专用 过滤吸收设备。这种设备也应具有一定的抗冲击波余压的能 力； （5）进风管道应有相应的抗冲击波或冲击波余压破坏的强 度，以及防止有毒空气渗入（出）的密闭性能。
10
防毒通道是具有通风换气设施的密闭通道。 形成防毒通道需满足如下两点：
▪ 防空地下室设有机械进风系统和滤毒通风设备，在室外染 毒情况下，滤毒通风使室内能够维持一定的通风超压。
▪ 在防毒通道内设有通风换气设备，在超压排风过程中使防 毒通道不断通风换气，并将污秽空气不断排至室外。
11
—— 洗消间与简易洗消间
（2）毒剂沿缝隙进入工程，将威胁人员安全时
（3）当工程隔绝一段时间后，空气中的二氧化碳浓度上升 到规定标准，难以继续隔绝维持时。
27
4、隔绝式通风
当工程转入隔绝防护时，利用工程内的空气维持人员的 呼吸，此时，关闭工程与外界联系的所有孔、口、门、 进排风机，开启回风口，启动送风机，造成工程内部空 气的循环，这种通风方式称之为隔绝式通风。
21
通风设计实例
隔绝防护时间和CO2允许浓度
22
通风设计实例
防空地下室实际能达到的隔绝防护时间 t 1000V (C C0 ) NC1
t－实际隔绝防护时间 h V－防空地下室有效容积 m3 C－隔绝防护时CO2允许浓度％ C0－隔绝防护前CO2初始浓度％
C1－每人每小时呼出CO2量 L/(P﹒h)
洗消间是战时专供染毒人员通过，并清除全身有害物的 通道（房间）。通常由脱衣室、淋浴室和穿衣检查室组成。
12
口部平面布置
1—风机房 2—滤毒室 3—防毒通道 4—清洁区 5—染毒区 6—扩散室 7—掩蔽室 8—防护密闭门 9—密闭门 10—防爆波活门
13
14
15
通风设计实例
人防地下室通风形式 清洁式通风、过滤式通风、隔绝式通风
49
三、手动密闭阀门
50
四、过滤吸收器
进
出
4
6 5 78 9
51
五、排气活门
52
五、排气活门
53
通风系统设备的布置
54
通风系统设备的布置
55
通风系统设备的布置
56
通风系统设备的布置
57
三、排风系统的组成
M1318 M1318 FM1318
2-1 2-2
d215
&=2.0
2-5
女厕所
1
开水间
d315 &=2.0
男厕所
d450 &=1.0
穿衣间
4
2-3
检查间
脱衣间
2-4
淋浴间
3
排风竖井
5
排风扩散室
d315 &=2.0
注: 1.排风机 2.密闭阀门 3.自动排气阀门 4.通风短管 5.防爆活门
8
—— 防爆波活门与扩散室
扩散室 工作原理
当冲击波由断面较小的管道进入较大并有一定体积的扩散室内时，由 于高压气体的扩散、膨胀，使其密度下降，压力降低。
9
—— 密闭通道和防毒通道
密闭通道是由防护密闭门与密闭门之间或两道密闭门之间所构成的，依靠 其密闭隔绝作用阻挡毒剂侵入室内的密闭空间。当室外染毒时，密闭通道不允许 有人员出入 。
