2016年-工程制图-在线作业-4
16秋地大《画法几何与工程制图》在线作业一

17春16秋地质《画法几何与工程制图》一一、单选(共17 道,共68 分。
)1. 索引符号圆的直径为()mmA. 6B. 14C. 10D. 12标准解:2. 图纸中数字和字母分为()两种字型A. A型和B型B. 大写和小写C. 简体和繁体D. 中文和英文标准解:3. ()分为正投影法和斜投影法两种A. 平行投影法B. 中心投影法C. 投影面法D. 辅助投影法标准解:4. 从已知的主、俯视图,判断哪组主视图的半剖视是正确的A. aB. b标准解:5. 判断下面那一个1-1剖面图是正确的。
A. aB. bC. cD. d标准解:6. 在斜二等轴测图中,取两个轴的轴向伸缩系数为1时,另一个轴的轴向伸缩系数为()A. 0.5B. 0.6C. 0.82D. 1.22标准解:7. ()的特点是,物体的投影与物体距投影面的距离无关,投影都能够真实地反映物体的形状和大小。
A. 中心投影法B. 平行投影法C.正投影法D. 斜投影法标准解:8. 图样中汉字应写成()体,采用国家正式公布的简化字A. 宋体B. 长仿宋C. 隶书D. 楷体标准解:9. 点的侧面投影反映()坐标。
A. x、yB. y、zC. x、zD. Y、z标准解:10. 已知圆锥被切割后的主、俯视图,正确的左视图是( )A. aB. bC. cD. d标准解:11. 纵向定位轴线的编写顺序为()A. 从上至下B. 从下至上C. 从左至右D. 从右至左标准解:12. 过直线面上任一点能否作出面上的直线?()A. 仅能作出一条B. 至少可以作出一条C. 不能D. 至少可以作出两条标准解:13. ()一个投影面同时倾斜于另外两个投影面的平面称为投影面垂直面。
A. 平行于B. 垂直于C. 倾斜于D. 相交于标准解:14. 已知主、俯视图,正确的左视图是( )A. aB. bC. cD. d标准解:15. 判断下面那一个1-1旋转剖面图是正确的。
A. aB. bC. c标准解:16. 尺寸线终端形式有()两形式A. 箭头和圆点B. 箭头和斜线C. 圆圈和圆点D. 粗线和细线标准解:17. 1:2是()比例A. 放大B. 缩小C. 优先选用D. 尽量不用标准解:地质《画法几何与工程制图》一二、多选(共8 道,共32 分。

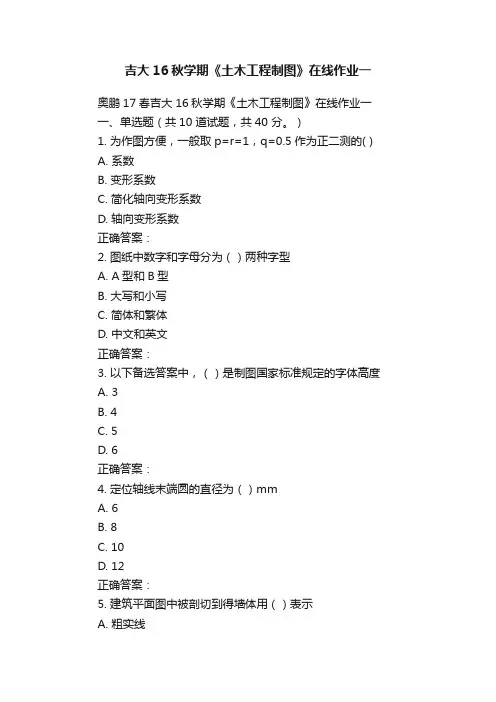

吉大16秋学期《土木工程制图》在线作业一

吉大16秋学期《土木工程制图》在线作业一奥鹏17春吉大16秋学期《土木工程制图》在线作业一一、单选题(共10 道试题,共40 分。
)1. 为作图方便,一般取p=r=1,q=0.5作为正二测的( )A. 系数B. 变形系数C. 简化轴向变形系数D. 轴向变形系数正确答案:2. 图纸中数字和字母分为()两种字型A. A型和B型B. 大写和小写C. 简体和繁体D. 中文和英文正确答案:3. 以下备选答案中,()是制图国家标准规定的字体高度A. 3B. 4C. 5D. 6正确答案:4. 定位轴线末端圆的直径为()mmA. 6B. 8C. 10D. 12正确答案:5. 建筑平面图中被剖切到得墙体用()表示A. 粗实线B. 细实线C. 中实线D. 虚线正确答案:6. 一张A1幅面图相当于()张A2幅面图纸A. 2B. 4C. 6D. 8正确答案:7. 制图国家标准规定,字体的号数,即字体的()A. 高度B. 宽度C. 长度D. 角度正确答案:8. 空间三个坐标轴在轴测投影面上轴向伸缩系数相同的投影,称为()A. 正轴测图B. 斜轴测图C. 正等轴测图D. 斜二轴测图正确答案:9. 制图国家标准规定,图样中书写数字或字母的字型有A型和B 型两种,其区别是()A. 字宽不同B. 字体大小不同C. 笔画粗细不同D. 倾斜角度不同正确答案:10. 横向定位轴线的编写顺序为()A. 从上至下B. 从下至上C. 从左至右D. 从右至左正确答案:吉大16秋学期《土木工程制图》在线作业一二、多选题(共5 道试题,共20 分。
)1. AutoCAD哪些指令可查询多段线、线、圆、弧的长度()A. lengthenB. listC. distD. 特性properties正确答案:2. 使用AutoCAD设计中心()A. 浏览不同图形源,从图形文件到网页上的符号库B. 将图形文件从控制面板拖放到绘图区域中即可打开图形C. 创建指常用图形\文件夹和Internet地址的快捷方式D. 以上都不正确正确答案:3. 下列哪些是可用查询得到的()A. 面积B. 距离C. 状态D. 体积正确答案:4. AUTOCAD的层不可以删除的是()A. 0层B. 外部参照的图层C. 有对象的层D. 定义点图层正确答案:5. 有关矩形RECTANG的选项,下列何者错误()A. C?倒角B. D?倒角C. R? 圆角D. F?圆角正确答案:吉大16秋学期《土木工程制图》在线作业一三、判断题(共10 道试题,共40 分。
东大14秋学期《工程制图》在线作业1答案

一,单选题
1.截平面和圆锥的轴线平行,截交线的形状为()。
A.圆
B.双曲线
C.椭圆
?
正确答案:B
2.尺寸线应用()绘制。
A.细实线
B.粗实线
C.点画线
D.虚线
?
正确答案:A
3.螺纹长度终止线应用()绘制。
A.细实线
B.粗实线
C.点画线
D.虚线
?
正确答案:B
4.点的正面投影和()的连线垂直OX轴。
A.错误
B.正确
?
正确答案:B
4.全剖视图:用剖切面完全地剖开机件所得的剖视图。
A.错误
B.正确
?
正确答案:B
5.标注尺寸时,相互平行的尺寸线,要小尺寸在内,大尺寸在外。
A.错误
B.正确
?
正确答案:B
6.装配图的特殊表达方法有沿零件的接触面剖切、夸大画法、拆卸画法、假想画法、单个零件的表达方法、简化画法。
A.错误
B.正确
?
正确答案:B
7.绘图时,采用的比例是指图中图形与其实物相应要素的线性尺寸之比。
A.错误
B.正确
?
正确答案:B
8.断面图:假想用剖切面将机件的某处切断,仅画出该剖切面与机件接触部分的图形,并画上剖面符号。
A.错误
B.正确
?
正确答案:B
9.基本视图:在机械制图中,采用正六面体的六个面作为基本投影面,物体向基本投影面投射所得的视图。
A.水平投影
B.侧面投影
?
正确答案:A
5.截平面与圆柱轴线垂直,截交线的形状为()。
A.一对平行线
B.圆
C.椭圆
奥鹏吉大《土木工程制图》在线作业

奥鹏吉大《土木工程制图》在线作业一、作业概述本次奥鹏吉大《土木工程制图》在线作业主要包括以下几个内容:1.制图工具的使用;2.理论知识的掌握;3.实际绘制工程图纸。
作业要求学生能够灵活运用制图软件进行绘图,并能够理解和解读工程图纸中的各种图形和符号。
二、制图工具的使用在本次作业中,学生需使用专业的土木工程制图软件,如AutoCAD、SketchUp等,完成绘图任务。
制图工具的使用包括以下几个方面:1. 了解软件界面学生需要熟悉制图软件的界面布局,包括各个工具栏的位置和功能,掌握软件的基本操作方法。
2. 掌握绘图命令学生需要掌握绘图命令的使用方法,如绘制线段、多边形、圆弧等基本图形,以及绘制钢筋、标注尺寸、添加文字等高级操作。
3. 学会使用图层管理图层管理是制图过程中的重要环节,学生需要学会创建、编辑、调整图层,以便对不同图元进行管理和控制。
三、理论知识的掌握除了掌握制图工具的使用,学生还需要具备一定的理论知识,以便能够正确理解和解读工程图纸。
本次作业重点包括以下几个内容:1. 基本符号与图形的表示学生需要掌握各种基本符号和图形在工程图纸中的表示方法,如点线表示法、截面表示法、平面图示法等。
2. 图纸尺寸与比例学生需要了解图纸的尺寸表示方法和比例放缩的原则,以便正确理解和绘制工程图纸。
3. 标注方法与规范学生需要学会正确使用标注符号,如尺寸标注、标线标注等,并了解相关标注规范,以便能够正确表达图纸中的信息。
四、实际绘制工程图纸作为最终的综合评估,学生需要按照作业要求,完成一份真实的工程图纸。
具体要求包括以下几个方面:1. 题目要求学生需要根据作业要求,选择题目进行绘制,一般包括平面图、立面图、剖面图等。
2. 图纸内容学生需要根据题目要求,合理安排图纸的内容,包括各种图形、符号及各种标注信息。
3. 图纸布局学生需要在绘制图纸时注意布局的合理性,以及图纸的整体美观度。
五、总结通过本次奥鹏吉大《土木工程制图》在线作业的完成,学生将会对土木工程制图有进一步的认识和了解,提升制图技能和理论水平。
最新奥鹏东北大学20秋学期《工程制图》在线平时作业3-参考答案

B侧面投影
【答案】:B侧面投影|
6.在三面投影体系中,Z坐标值大小反映两点的()位置。
【选项】:
A前后
B左右
C上下
【答案】:C上下|
7.水平投影平行OX轴,侧面投影平行OZ轴,正面投影反映实长和实形,则此直线为()。
【选项】:
A水平线
B正平线
C侧平线
【答案】:B正平线|
8.与三个投影面倾斜的平面,称为()。
【选项】:
A细实线
B粗实线
C点画线
D虚线
【答案】:C点画线|
3.对称中心线应用()绘制。
【选项】:
A细实线
B粗实线
C点画线
D虚线
【答案】:C点画线|
4.不可见轮廓线应用()绘制。
【选项】:
A细实线
B粗实线
C点画线
D虚线
【答案】:D虚线|
5.点的水平投影到OX轴的距离等于()到OZ轴的距离。
【选项】:
【选项】:
A平行面
B垂直面
C一般位置平面
【答案】:C一般位置平面|
9.正面投影平行OX轴,侧面投影平行OYW轴,水平投影反映实长和实形,则此直线为()。
【选项】:
A水平线
B正平线
C侧平线
【答案】:A水平线|
10.()的正面投影反映平面的实形;水平投影、侧面投影均积聚为一条直线段,且分别平行于OX、OZ轴。
【选项】:
A错误
B正确
【答案】:B正确|
14.辅助基准与主要基准间一定要有尺寸联系。
【选项】:
A错误
B正确
【答案】:B正确|
15.向视图:可以自由配置的视图。
【选项】:
16秋北交《工程制图》在线作业一

A. 错误
B. 正确
正确答案:
4. 辅助面与两回转体同时相交,使所产生的两截交线只有直线。
A. 错误
B. 正确
正确答案:
5. 工程中常见的曲面回转体,主要有圆柱体、圆锥体、球体等。
A. 正轴测投影和斜轴测投影
B. 正等测和正二测
C. 正二测和斜二测
D. 正等测和斜二测
正确答案:
北交《工程制图》在线作业一
二、多选题(共 15 道试题,共 30 分。)
1. 钢筋混凝土的构件图包括( )。
A. 模板图
B. 配筋图
C. 钢筋明细表
D. 预埋件详图
B. 点画线、双点画线
C. 折断线、波浪线
D. 双线、多段线
正确答案:
10. 房屋一般由( )部分组成。
A. 下部的基础
B. 墙身
C. 楼地面
D. 上部的屋顶
正确答案:
11. 轴测图的特性包括( )。
A. 平行性
B. 定比性
C. 实行性
D. 定量性
正确答案:
12. 平面尺寸分为( )。
7. 钢筋混凝土的构件图包括( )。
A. 模板图
B. 配筋图
C. 钢筋明细表
D. 预埋件详图
正确答案:
8. 结构施工图一般包括()。
A. 结构平面布置图
B. 各种构件详图
C. 结构构造详图
D. 建筑剖面图
正确答案:
9. 线型是图线的形状,共有六种,分别是( )。
A. 实线、虚线
A. 尺寸界线
231160 北交《工程制图》在线作业一 15秋答案.

北交《工程制图》在线作业一一、单选题(共 15 道试题,共 30 分。
)1. 制图国家标准规定,图纸幅面尺寸应优先选用()几种基本幅面尺寸。
. 3. 4. 5. 6正确答案:2. 图样中汉字应写成()体,采用国家正式公布的简化字。
. 宋体. 长仿宋. 隶书. 楷体正确答案:3. 图样上标注的尺寸,一般应由尺寸界线,(),尺寸数字组成。
. 尺寸线. 尺寸箭头. 尺寸箭头及其终端. 尺寸线及其终端正确答案:4. 制图国家标准规定,字体的号数,即字体的(). 高度. 宽度. 长度. 角度正确答案:5. 1:2是()比例。
. 放大. 缩小. 优先选用. 尽量不用正确答案:6. 一张0幅面图相当于()张3幅面图纸。
. 5. 6. 7. 8正确答案:7. 标注圆的直径尺寸时,一般()应通过圆心,尺寸箭头指到圆弧上。
. 尺寸线. 尺寸界线. 尺寸数字. 尺寸箭头正确答案:8. 制图国家标准规定,汉字字宽是字高的()倍。
. 2. 3. 0.707. 0.5正确答案:9. ()的特点是,物体的投影与物体距投影面的距离无关,投影都能够真实地反映物体的形状和大小。
. 中心投影法. 平行投影法. 正投影法. 斜投影法正确答案:10. 平行投影中的投射线与投影面垂直时,称为()。
. 垂直投影法. 正投影法. 斜投影法. 中心投影法正确答案:11. 国家标准推荐的轴测投影为()。
. 正轴测投影和斜轴测投影. 正等测和正二测. 正二测和斜二测. 正等测和斜二测正确答案:12. 制图国家标准规定,字体的号数即字体的高度,分为()种。
. 5. 6. 7. 8正确答案:13. 工程上常用的()有中心投影法和平行投影法。
. 作图法. 技术法. 投影法. 图解法正确答案:14. 标注()尺寸时,应在尺寸数字前加注符号Φ。
. 圆的半径. 圆的直径. 圆球的半径. 圆球的直径正确答案:15. 制图国家标准规定,图纸的标题栏必须配置在由图框的()位置。
东大20秋学期《工程制图》在线平时作业3参考答案

答案:C
9.下列语句序列执行后,i 的值是( )。 int i=8, j=16; if( i-1 > j ) i--; else j--;
A.8
B.7
C.16
D.15
答案:A
10."阅读下面程序 class ex3124 { public static void main(String [] args) { boolean b=true; if(b){ int i=1;} else { int i=2;}System.out.println(i);}} 现在想先编译再运行该程序,结果是( )。
20秋学期《工程制图》在线平时作业3
试卷总分:100得分:100
一、单选题(共10道试题,共50分)
1.()的正面投影积聚为一斜直线,与OX、OZ轴的夹角,反映平面对H、W面对真实倾角;水平投影和侧面投影都是缩小到类似形。
A.侧垂面
B.正垂面
C.铅垂面
答案:B
2.齿轮的分度线(圆)应用()绘制。
A.细实线
A.j=(long)i;
B.j=i;
C.i=j;
D.i=(int)j;
答案:C
14.下列程序段执行后的结果是( )。 String s=new String("abcdefg"); for(int i=0;i<s.length();i+=2){ System.out.print(s.charAt(i)); }
A.水平线
B.正平线
C.侧平线
答案:A
10.()的正面投影反映平面的实形;水平投影、侧面投影均积聚为一条直线段,且分别平行于OX、OZ轴。
东北大学16春学期《画法几何及土木建筑制图》在线作业2.

16春学期《画法几何及土木建筑制图》在线作业 2一、单选题(共 10 道试题,共 50 分。
1. 直线的投影一般情况下还是( 。
. 永远是直线. 积聚为点. 与投影轴平行的直线. 直线正确答案:2. 轴线为铅垂线的圆锥体,其锥顶的水平投影位于( 。
. 水平投影圆的圆心处. 水平直径的右端点. 水平直径的左端点. 竖直直径的后端点正确答案:3. 图样上标注尺寸的起止符号( 形式。
. 只有箭头一种. 只有短斜线.有箭头和斜短线两种. 没有规定的正确答案:4. 标注尺寸时,尺寸线(与其他图线重合或画在其延长线上。
. 可以. 不可以. 没有规定. 视情况而定正确答案:5. 在结构施工图中尺寸线或标注引出线一般用(表示。
. 细实线. 中实线. 虚线. 细单点长画线正确答案:6. 楼梯详图上楼梯段的水平长度为( ,梯段的高度为( 。
. 踏面宽 X 踏面数,踏面宽 X 踢面数. 踏面宽 X 踏面数,踏面宽 X 踢面高. 踏面宽 X 步级数,踏面宽 X 踢面数. 踏面宽 X 踏面数,步级数×踢面高正确答案:7. 剖面图上,画钢筋布置的规定是:平行于投影面的钢筋画( ,垂直于投影面的钢筋断面画(. 粗实线,圆圈. 细实线,小黑圆点. 粗实线,小黑圆点. 细实线,圆圈正确答案:8. 建筑平面图、立面图、剖面图的常用比例取( 。
. 1:5、 1:10. 1:20、 1:50. 1:50、 1:100. 1:200、 1:500正确答案:9. “长对正,高平齐,宽相等”的投影原理. 只适合于基本体的投影. 只适合组合体的投影. 既适合整个组合体,也适合组成组合体的每个基本体. 只适合平面体的投影正确答案:10. 画阶梯剖面图时,两剖切面的转折处( 。
. 画粗实线. 画细实线. 不应画线. 任意正确答案:16春学期《画法几何及土木建筑制图》在线作业 2二、多选题(共 5 道试题,共 25 分。
1. 断面图上应标注的内容有:. 剖切面的位置. 剖切编号. 投射方向. 断面图名称正确答案:2. 绘制建筑施工图时,常用的图线有:.粗实线,中实线,细实线;. 细点划线,加粗实线;.虚线. 不可见轮廓线正确答案:3. 总平面图表示的内容包括(等。
2016中石油远程教育《机械制图》在线作业

2-1 求个点的未知投影。
2-9 已知AB//CD,补全其两面投影。
2-19 求平面上点K与点N的另一投影。
2-20 完成平面图形ABCDE的水平投影。
3-1 求作体的第三视图,并补全立体表面上点的其余两投影。
3-3 求作第三视图。
3-7 求作左视图。
3-8 求作俯视图(要求徒手画,做出四种不同的解答)
5-7 分析形状的变化,补齐视图中所缺的线。
5-31 找出图中尺寸标注的错误,并在右图上正确标注。
5-35 标注尺寸(数值按1:1由图中量取,取整数)
6-2 改正剖视图中的错误(将缺的线补上,多余的线上打“X”)
6-8 求作左视图(取半剖视)
6-20 指出下列局部剖视图中的错误,将正确的画在下边。
6-31 将主视图改画成适当的剖视图,并画出B向局部视图和C向斜视图及助板的重合断面图(要求标注)。
6-3 求作主视图(取全剖视)
8-1 识别下列螺纹标记中各代号的意义,并填表。
8-3 标注下列螺纹。
G1/2A
(2)
(1)
8-4 检查图中画法的错误,将正确画法画在下面。
⑵
螺钉连A-A A A
⑴
内、
A-A
9-11 读底座零件图,在指定位置画出左视图外形图。
10-4 读平口钳装配图,并拆画零件图。
10-5 读隔膜阀装配图,并拆画零件图。
15春西交《工程制图》在线作业 满分答案

满分:2 分
24. 1
A.
B.
C.
D.
满分:2 分
25. 图纸的会签栏一般在()
A. 图纸右上角及图框线内
B. 图纸左上角及图框线外
C. 图纸右上角及图框线外
D. 图纸左上角及图框线内
满分:2 分
26. 绘图比例是:()
A. 错误
B. 正确
满分:2 分
19. 半剖视图用的是两个平行的剖切平面。()
A. 错误
B. 正确
满分:2 分
20. 三面投影图在度量关系上有长对正、高平齐、宽相等。()
A. 错误
B. 正确
满分:2 分
C. 420x594
D. 297x420
满分:2 分
13. 1
A.
B.
C.
D.
满分:2 分
14. 1
A.
B.
C.
D.
满分:2 分
15. 1
A.
B.
C.
D.
满分:2 分
16. 1
A. 错误
B. 正确
满分:2 分
7. 全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件。()
A. 错误
B. 正确
满分:2 分
8. 半剖视图常用于表达内外结构均较复杂的对称机件。()
A. 错误
B. 正确
满分:2 分
9. 粗实线的用途为表示可见轮廓。()
B. 左右、前后的方位关系
C. 上下、左右的方位关系
D. 上下、前后的方位关系
满分:2 分
天大15春《工程制图基础》在线作业二 答案

《工程制图基础》在线作业二
一、单选题(共15 道试题,共75 分。
)
1. 两个一般位置平面相交时,可能得到的交线是()
A. 只能是一般位置直线
B. 各种位置直线都可能
C. 一般位置直线和各种投影面的平行线
D. 各种投影面的平行线
正确答案:C
2. 下面那一种说法是正确的?()
A. 两个投影面的平行面的交线必定是平行线
B. 分别平行于两个投影面的的平面的交线必定垂直于第三个投影面
C. 两个投影面的垂直面的交线必定是垂直线
D. 两个一般位置平面的交线必定是一般位置直线
正确答案:B
3. 连续二素线相互相交的直线面称为()
A. 柱面
B. 锥面
C. 柱状面
D. 圆面
正确答案:B
4. 球面上有一点,其水平投影与球心重合且不可见,则该点的正面投影在()
A. 圆形的最下面
B. 圆形的最上面
C. 圆形的最左边
D. 圆形的最右边
正确答案:A
5. 在半剖视图中半个视图与半个剖视图的分界线用()。
A. 粗实线
B. 细实线
C. 细点画线
D. 波浪线
正确答案:C
6. 点与无限长直线的关系有()种
A. 1
B. 2
C. 3。
《工程制图基础》在线作业 参考资料

《工程制图基础》在线作业一
1 单选题
1 机件向不平行于任何基本投影面的平面投影所得的视图叫()。
A 局部视图
B 斜视图
C 基本视图
D 向视图
2 点的两面投影连线与相应投影轴的关系是()
A 垂直
B 平行
C 相交
D 异面
3 平面截切圆锥时,平面过锥顶,则截交线为()
A 矩形
B 椭圆
C 圆形
D 三角形
4 相贯线是两立体表面的共有线,其一定是封闭的。
A 正确
B 错误
5 连续二素线相互相交的直线面称为()
A 柱面
B 锥面
C 柱状面
D 圆面
6 若已知空间点A,投射方向S,投影面H。
点A的投影仍是点,且是唯一的吗?
A 是
B 不是
C 不一定是
7 空间两条直线相交的定义指的是什么()
A 在空间内不相交的两条直线
B 分别位于两个不同平面内的两条直线
C 某一平面内的一条直线与这个平面外的一条直线
D 不再同一平面内的两条直线
8 过一般位置直线最多能做哪几种平面?()
A 正垂面、铅垂面
B 正垂面、铅垂面和一般位置平面
C 正垂面、铅垂面、侧垂面
D 正垂面、铅垂面、侧垂面、一般位置平面
9 两个一般位置平面相交时,可能得到的交线是()
A 只能是一般位置直线。
工程制图_在线作业3

工程制图_在线作业_3交卷时间2018-10-15 16:54:59一、单选题(每题5分,共20道小题,总分值100分)1.(5分)试判断下列视图哪组表达方案是正确的()。
ABC正确答案您的答案是 B回答正确展开2.读图,判断下面结论是否正确。
()(5分)A A-A为局部剖视图;C-C为斜剖视图B A-A为局部剖视图;B为向视图C C-C为斜剖视图;B为斜视图D A-A为全剖视图;C-C为旋转剖视图正确答案您的答案是 C 回答正确展开3.(5分) A B C D正确答案您的答案是 D 回答正确展开4.(5分) A 细波浪线 B 点画线 C 粗实线D 虚线正确答案您的答案是 D 回答正确展开5. 已知物体的主、俯视图,请选择正确的左视图。
()投影中的不可见轮廓线用()画出。
(5分)判断下列几组视图,哪组表达方案是正确的。
()ABC正确答案您的答案是 B回答正确展开6.(5分) A B C D正确答案您的答案是 B 回答正确展开7.(5分) A 直线 B 圆 C 椭圆正确答案您的答案是 C 回答正确展开 已知物体的主、俯视图,请选择正确的左视图。
()一般位置平面上的圆,其投影是()。
8.直线AB与CD为()二直线。
(5分)A交叉B垂直C相交正确答案您的答案是 A回答正确展开9.多个平行平面剖切,获得剖视图被称为阶梯剖视图。
这些剖切平面衔接处,须选择在()的地方。
(5分)A有实线B对称线C不产生结构变化正确答案您的答案是 C回答正确展开10.点A在球面上。
()(5分)A错误B正确正确答案您的答案是 A回答正确展开11.点D在△ABC平面上。
()(5分)A错B对正确答案您的答案是 B回答正确展开12.直线AB与CD是否平行。
()(5分)A否B是正确答案您的答案是 A回答正确展开13.(5分)A 不能B 能正确答案您的答案是 B 回答正确展开14.(5分)A 细波浪线B 虚线C 粗实线D 点画线正确答案您的答案是 A 回答正确展开15.(5分) A B 图中只凭 m',能否确定点M 在圆柱面上的位置。
工程制图作业4课件

19
工程制图作业(4)课件
20
工程制图作业(4)课件
21
工程制图作业(4)课件
22
工程制图作业(4)课件
23
8
工程制图作业(4)课件
9业(4)课件
11
工程制图作业(4)课件
12
工程制图作业(4)课件
13
工程制图作业(4)课件
14
工程制图作业(4)课件
15
工程制图作业(4)课件
16
工程制图作业(4)课件
17
工程制图作业(4)课件
18
工程制图作业(4)课件
工程制图作业(4)课件
1
工程制图作业(4)课件
2
79
工程制图作业(4)课件
3
工程制图作业(4)课件
4
工程制图作业(4)课件
5
工程制图作业(4)课件
6
先求特殊点:1、2、3、4 再求一般点:5、6、7、8 孔与孔之内交线的求法同 外交线(略)
工程制图作业(4)课件
7
工程制图作业(4)课件
