光纤激光器开关电源控制系统设计
光纤激光器开关电源控制系统设计一、引言光纤激光器是一种应用广泛的激光器，其在通信、医疗、制造等领域有着重要的作用。
在光纤激光器的应用中，对其开关电源进行有效的控制是至关重要的。
本文将设计一种光纤激光器开关电源控制系统，以实现对光纤激光器的开关和电源调节的控制。
二、光纤激光器开关电源控制系统的功能需求1. 开关功能：光纤激光器需要实现开关功能，以便在需要时打开或关闭激光器。
2. 电源调节：光纤激光器的电源需要进行有效的调节，以确保激光器的稳定工作。
3. 过压保护：系统需要具备过压保护功能，以保护光纤激光器免受过电压的伤害。
4. 过流保护：系统需要具备过流保护功能，以保护光纤激光器免受过大电流的伤害。
5. 温度监控：系统需要实现对光纤激光器温度的监控，以确保激光器在合适的温度范围内工作。
四、光纤激光器开关电源控制系统的硬件设计1. 继电器：选择适用于激光器电路的继电器，确保其具有良好的通断能力和耐高温性能。
2. 可调电源模块：选择输出电压范围和输出电流范围适配激光器需求的可调电源模块。
3. 过压保护电路：设计合适的过压保护电路，确保其对输入电压的快速响应和可靠切断电源的能力。
4. 过流保护电路：设计合适的过流保护电路，确保其对激光器工作过载时的快速响应和可靠切断电源的能力。
5. 温度传感器：选择适用于激光器工作环境的温度传感器，确保其对激光器温度的准确监测。
五、光纤激光器开关电源控制系统的软件设计1. 控制程序设计：设计控制程序，实现对继电器、可调电源模块、过压保护电路、过流保护电路和温度传感器的控制。
2. 界面设计：设计人机界面，实现对光纤激光器的开关和电源调节的操作界面，以方便用户进行控制和监视。
光纤激光器开关电源控制系统设计
光纤激光器开关电源控制系统设计一、引言光纤激光器是一种应用广泛的激光器件，广泛应用于通信、医疗、工业制造等领域。
而光纤激光器的开关电源控制系统是保障激光器正常工作的重要组成部分。
本文旨在探讨光纤激光器开关电源控制系统的设计原则、基本框架和关键技术，为相关领域的研究人员和技术工作者提供参考和借鉴。
1. 稳定性：光纤激光器的稳定性要求极高，因此开关电源控制系统的设计需保证其稳定性，避免因电源波动导致激光器输出功率不稳定。
2. 精度：光纤激光器通常对电源控制的精度要求较高，因此设计中需考虑控制系统的精度和响应速度。
3. 可靠性：开关电源控制系统的可靠性是保障光纤激光器长时间稳定工作的关键因素，因此设计中需考虑系统的容错能力和可维护性。
4. 灵活性：光纤激光器在不同应用场景下对电源控制的需求有所不同，因此设计中需考虑系统的灵活性，以适应不同的应用需求。
5. 成本：成本是开关电源控制系统设计中必须考虑的因素，设计中需在保证稳定性和性能的前提下尽量降低成本。
三、光纤激光器开关电源控制系统基本框架光纤激光器开关电源控制系统的基本框架包括主控制器、电源模块、输入/输出接口模块和监控模块。
1. 主控制器：主控制器是整个控制系统的核心部分，负责整体控制和协调各个模块的工作。
主控制器通常采用高性能的微处理器或者数字信号处理器，用于实现各种控制算法和策略。
2. 电源模块：电源模块是负责提供稳定的电源输出的模块，通常包括电源转换和控制电路。
电源模块的设计需考虑功率转换效率、稳定性和响应速度等指标，以满足激光器的工作需求。
3. 输入/输出接口模块：输入/输出接口模块用于与外部设备进行数据通信和控制信号传输，通常包括模拟输入/输出接口和数字输入/输出接口，用于传感器信号输入、激光器控制信号输出等。
4. 监控模块：监控模块用于监测激光器的工作状态和各种参数，包括激光器输出功率、温度、电流等。
监控模块的设计需考虑参数监测的准确性和实时性。

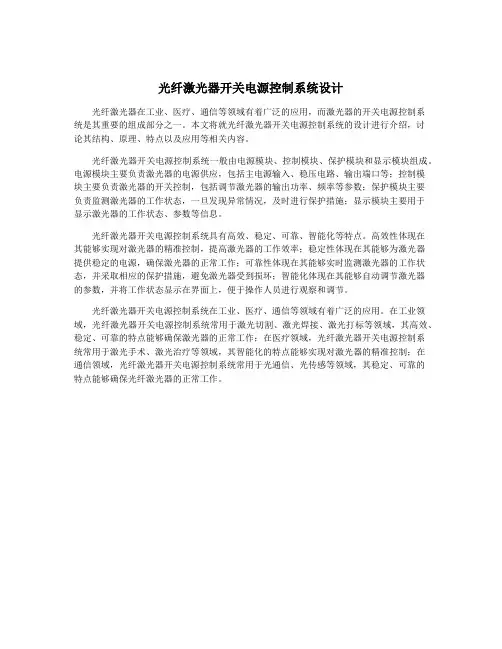

光纤激光器开关电源控制系统设计
光纤激光器开关电源控制系统设计
光纤激光器在工业、医疗、通信等领域有着广泛的应用，而激光器的开关电源控制系
统是其重要的组成部分之一。
本文将就光纤激光器开关电源控制系统的设计进行介绍，讨
论其结构、原理、特点以及应用等相关内容。
光纤激光器开关电源控制系统一般由电源模块、控制模块、保护模块和显示模块组成。
电源模块主要负责激光器的电源供应，包括主电源输入、稳压电路、输出端口等；控制模
块主要负责激光器的开关控制，包括调节激光器的输出功率、频率等参数；保护模块主要
负责监测激光器的工作状态，一旦发现异常情况，及时进行保护措施；显示模块主要用于
显示激光器的工作状态、参数等信息。
光纤激光器开关电源控制系统具有高效、稳定、可靠、智能化等特点。
高效性体现在
其能够实现对激光器的精准控制，提高激光器的工作效率；稳定性体现在其能够为激光器
提供稳定的电源，确保激光器的正常工作；可靠性体现在其能够实时监测激光器的工作状态，并采取相应的保护措施，避免激光器受到损坏；智能化体现在其能够自动调节激光器
的参数，并将工作状态显示在界面上，便于操作人员进行观察和调节。
光纤激光器开关电源控制系统在工业、医疗、通信等领域有着广泛的应用。
在工业领域，光纤激光器开关电源控制系统常用于激光切割、激光焊接、激光打标等领域，其高效、稳定、可靠的特点能够确保激光器的正常工作；在医疗领域，光纤激光器开关电源控制系
统常用于激光手术、激光治疗等领域，其智能化的特点能够实现对激光器的精准控制；在
通信领域，光纤激光器开关电源控制系统常用于光通信、光传感等领域，其稳定、可靠的
特点能够确保光纤激光器的正常工作。
光纤激光器开关电源控制系统设计
光纤激光器开关电源控制系统设计
光纤激光器开关电源控制系统是一种用于控制和保护光纤激光器的电路系统。
其主要
功能是提供稳定的电源电压和电流，以确保光纤激光器正常工作，并防止过载和过压等故障。
1. 电源电压稳定性：由于光纤激光器对电源电压要求较高，因此设计一个稳定的电
源电压稳定器是非常重要的。
常用的稳压器有线性稳压器和开关稳压器，可以根据具体需
求选择适合的稳压器。
2. 电源电流控制：光纤激光器的工作电流需要控制在一定范围内，过大或过小的电
流都会导致光纤激光器的性能下降甚至损坏。
设计一个合适的电流控制电路是必要的。
常
见的电流控制方法有反馈电流控制和PWM调制控制等。
3. 过载保护：为了防止光纤激光器因过载而损坏，可以在电路中设计过载保护功能。
可以设置一个过载检测电路，当电源电流超过设定值时，自动切断电源供应，以保护光纤
激光器的安全运行。
5. 温度控制：光纤激光器的工作温度需要控制在一定范围内，过高或过低的温度都
会影响激光器的性能。
设计一个温度控制电路，可以实时监测光纤激光器的温度，并及时
采取措施，如调整风扇转速等，以保持激光器在正常工作温度范围内。
光纤激光器开关电源控制系统设计
光纤激光器开关电源控制系统设计摘要：针对光纤激光器开关电源控制系统，本文采用模拟电路和数字电路相结合的方式进行设计，其中模拟电路主要负责对电源的稳定和电压的整流等基础功能，数字电路则负责对开关电源的开关控制及保护等高精度高速度功能。
最终，经过实验验证，该设计实现了对光纤激光器的高效且稳定的控制。
关键词：光纤激光器，开关电源，模拟电路，数字电路设计背景光纤激光器是当前工业生产中最为广泛应用的激光器之一，其稳定性、可靠性及工作效率均得到广泛认可。
而其中，开关电源作为光纤激光器不可或缺的组成部分，需要起到对光纤激光器电压及电流的高效控制和保护，因此开关电源的稳定性、可靠性及精确性也对光纤激光器的工作效率及使用寿命有很大的影响。
设计目的本设计的目的是为了针对光纤激光器开关电源控制系统，设计一种既能够保障其正常稳定工作，又能够进行精确高速度的开关控制和保护的方案，并对该方案进行实验验证和优化。
设计方案1、模拟电路设计：(1) 电源输入电压稳定电路设计：设计一种输入电压范围为220V的电源输入电压稳定电路，该电路可根据输入电压的高低来自动调整输出电压的稳定度，此电路如图1所示。
R1为电源电压检测电阻，通过调整其阻值可以实现电源输入电压的自动调整；C1则用来消除电源输入电压中的电磁波噪声，从而保证电源的稳定性。
(2) 电压整流与过载保护：设计一种输出电压稳定、过载保护的电路，该电路的基本设计如图2所示，其中D1和C2为电路整流部分，R2是用来检测输出电压的电阻，Z1则是用来防止电路发生过载的稳压二极管，R3和R4则是用来计算输出电流的电阻，电路中的晶体管Q1用来进行输出电流的控制和限制，从而起到了过载保护的作用。
(1) 电源开关控制：这里采用反馈式开关电源，即当输出电流或电压减小时，系统就会增加工作状态从而提高输出电压或电流，反之则减少工作状态，降低输出电压或电流。
如图3所示，P1是用来调整输出电流的电位器，R5则是用来检测电流的电阻，U1是反馈式开关电源控制芯片，该芯片可实现对输出电流的高效精确控制。
光纤激光器开关电源控制系统设计
光纤激光器开关电源控制系统设计光纤激光器在现代工业生产中广泛应用，而光纤激光器的稳定运行离不开高品质的开关电源控制系统。
为了确保光纤激光器能够稳定可靠地工作，需要设计一套高效的开关电源控制系统，本文将从系统设计的角度出发，阐述光纤激光器开关电源控制系统的设计原理、关键技术和系统性能。
一、系统设计原理光纤激光器的工作需要一个稳定可靠的电源供应，而开关电源控制系统就是为了满足这一需求而设计的。
其基本原理是通过一定的电路设计，控制输入电源的开关电流来保证输出电压的稳定和纯净。
在光纤激光器的应用中，开关电源控制系统需要满足以下几个基本原理：1. 输出稳定性：光纤激光器工作需要一个稳定的电源，因此开关电源控制系统需要保证输出电压的稳定性，避免因电压波动引起的激光器工作不稳定，甚至损伤设备。
3. 高效节能：光纤激光器在工作时需要大量的电能供应，因此开关电源控制系统需要保证高效的能量转换，尽可能减小能量的损耗，实现节能的目的。
基于以上原理，光纤激光器开关电源控制系统的设计需要兼顾输出稳定性、纯净性和高效节能的要求，采用合适的电路设计和控制方法来满足这些需求。
二、关键技术1. 电路设计：开关电源控制系统的核心是开关电路的设计，通过合理的电路设计来实现输入电源的开关控制，以保证输出电压的稳定和纯净。
常用的开关电路包括开关电源变换器、电压反馈回路、电流反馈回路等，其中开关电源变换器的设计对系统性能有着重要影响。
2. 控制方法：开关电源控制系统的控制方法包括开关频率控制、PWM调制、电流/电压反馈控制等，通过合理选择控制方法，可以实现对开关电源的高效控制，保证系统的稳定性和效率。
3. 故障保护：光纤激光器的工作环境复杂，开关电源控制系统需要具备完善的故障保护功能，对输入电源的异常情况进行检测和处理，确保激光器和系统的安全稳定运行。
以上关键技术在光纤激光器开关电源控制系统的设计中起着至关重要的作用，通过合理的设计和选择，可以实现对光纤激光器的高质量稳定供电，从而保证其工作效果和寿命。
