PLC控制变频器的几种方法
PLC控制变频器的几种方法

在工业自动化控制系统中,最为常见的是PLC和变频器的组合应用,并且产生了多种多样的PLC控制变频器的方法,其中采用RS-485通讯方式实施控制的方案得到广泛的应用:因为它抗干扰能力强、传输速率高、传输距离远且造价低廉。
但是,RS-485的通讯必须解决数据编码、求取校验和、成帧、发送数据、接收数据的奇偶校验、超时处理和出错重发等一系列技术问题,一条简单的变频器操作指令,有时要编写数十条PLC梯形图指令才能实现,编程工作量大而且繁琐,令设计者望而生畏。
?本文介绍一种非常简便的三菱FX系列PLC通讯方式控制变频器的方法:它只需在PLC主机上安装一块RS-485通讯板或挂接一块RS-485通讯模块;在PLC的面板下嵌入一块造价仅仅数百元的“功能扩展存储盒”,编写4条极其简单的PLC梯形图指令,即可实现8台变频器参数的读取、写入、各种运行的监视和控制,通讯距离可达50m或500m。
这种方法非常简捷便利,极易掌握。
本文以三菱产品为范例,将这种“采用扩展存储器通讯控制变频器”的简便方法作一简单介绍。
2、三菱PLC采用扩展存储器通讯控制变频器的系统配置2.1 系统硬件组成FX2N系列PLC(产品版本V 3.00以上)1台(软件采用FX-PCS/WIN-C V 3.00版);FX2N-485-BD通讯模板1块(最长通讯距离50m);或FX0N-485ADP通讯模块1块+FX2N-CNV-BD板1块(最长通讯距离500m);FX2N-ROM-E1功能扩展存储盒1块(安装在PLC本体内);带RS485通讯口的三菱变频器8台(S500系列、E500系列、F500系列、F700系列、A500系列、V500系列等,可以相互混用,总数量不超过8台;三菱所有系列变频器的通讯参数编号、命令代码和数据代码相同。
);RJ45电缆(5芯带屏蔽);终端阻抗器(终端电阻)100Ω;选件:人机界面(如F930GOT等小型触摸屏)1台。
2.2 硬件安装方法(1) 用网线专用压接钳将电缆的一头和RJ45水晶头进行压接;另一头则按图1~图3的方法连接FX2N-485-BD通讯模板,未使用的2个P5S端头不接。
LC控制变频器方法PPT演示文稿

✓ 如使用C243,1号端子就需和X4连接。
•12
第七章 PLC控制变频器方法
如果程序中使用的是1相2计数计数器C246-C250中的一个计数器,则 TA2端子中也只使用一相输出,以使用A相为例,同样把TA2的2号端子和 PLC的输入端COM连接,而TA2的1号端子则需要根据所使用的计数器的计 数方向查手册来定, ✓如C246的加计数时TA2的1号端子和X0连接,而C246的减计数时TA2 的1号端子和X1连接; ✓如C248的加计数时TA2的1号端子和X3连接,而C248的减计数时TA2 的1号端子和X4连接。
•1
第七章 PLC控制变频器方法
二、三菱 VS-616G5变频器外部接线图
VS-616G5变频器属于电 压型变频器,它包括了4种 控制方式:标准V/F控制、 带PG反馈的V/F控制、无 传感器的磁通矢量控制和 带PG反馈的磁通矢量控制.
•2
第七章 PLC控制变频器方法
1、主电路的连接
➢ 主电路电源端子R、S、T经交流接触器和自动空气断路器 与电源连接,无需考虑相序。变频器输出电源接到端子U、 V、W上。
与电机同轴相连的脉冲输出式旋转编码器PG会随着电机的转动而发出相位 互差90°的A、B两相脉冲,变频器速度卡PG-B2能够接收这两相脉冲,并将 其转换为与实际转速相应的数字信号送给变频器,变频器将实际速度与内部的 给定速度相比较,从而调节变频器的输出频率和电压。
•11
第七章 PLC控制变频器方法
图为FX2N-64MR、 VS-616G5、PG-B2卡 和旋转编码器PG在某系 统中的硬件接线图。 PG-B2卡的TA2输出 端子的使用情况与PLC 程序中所使用的高速计 数器有关。
➢ 异步电动机的变频调速必须按照一定的规律同时改变电机 的定子电压和频率,必须通过变频装置获得电压和频率都 可调的电源,实现所谓的VVVF(Variable Voltage Variable Frequency)调速控制,这类能实现变频调速 功能的变频调速装置称之为变频器。
PLC控制变频器转速的几种方法

PLC控制变频器转速的几种方法
导语:如果plc和变频器都有串行通行口,并能使用相同的协议,硬件上不用增加其他的,就可以轻松的控制变频器,但必须熟悉通信协议和设计通信程序。
变频器现在的应用是越来越广泛了,那么用PLC如何来控制变频器呢,下面我就简单的把我们常用的方法写出来,供大家参考。
1、简单点的,就是用plc的开关量输入\输出信号有极的调节变频器的输出频率,就是我们常见的高中低速用外部线路驱动,这种方式接线简单,抗干扰能力强。
用plc的开关量输出端可以控制变频器的正反转,有极调节转速和加减速的时间。
2、常用的,用plc的模拟量输出模块,即DA模块,以直流电压0-10V或4-20mA直流电流给变频器,这种方式接线简单,控制灵活,大家一般都采用。
3、高速脉冲输出信号作为频率给定信号,有些变频器有高速脉冲输入功能,就可以用此种方法。
4、串行通信提供频率给定信号,plc和变频器之间可传送大量的
参数设置信息和状态信息。
如果plc和变频器都有串行通行口,并能使用相同的协议,硬件上不用增加其他的,就可以轻松的控制变频器,但必须熟悉通信协议和设计通信程序。
以上大概就是我们常用的几种方式。
变频器与PLC的联动控制

变频器与PLC的联动控制随着现代工业自动化的发展,变频器和PLC成为了工业控制领域中常用的设备。
它们分别担负着驱动电机和控制各种自动化设备的重要任务。
而将变频器和PLC进行联动控制,可以实现更加灵活和高效的工业生产过程。
本文将详细介绍变频器与PLC的联动控制原理、应用和优势。
一、变频器和PLC的基本介绍1. 变频器变频器,即交流变频调速器,是一种通过调整电源频率和电压来控制电机转速的装置。
它可以使电机实现无级调速,适用于各种需要调整转速的场合。
2. PLCPLC,即可编程逻辑控制器,是一种专门用于控制自动化设备的计算机控制系统。
它可以编程实现各种逻辑运算,对输入输出信号进行处理,并控制各种执行器的动作。
二、变频器与PLC的联动控制原理变频器与PLC的联动控制主要基于以下几个原理。
1. 通信协议变频器和PLC之间需要通过某种通信协议进行数据传输和控制命令的交互。
常用的通信协议包括Modbus、Profibus等。
2. 输入输出信号交互PLC可以通过输入模块接收传感器或者其他设备的信号,然后根据预设的逻辑进行处理,并通过输出模块控制变频器的启停、转速等参数。
3. 控制策略根据实际需求,可以通过PLC编程实现不同的控制策略。
例如,根据流量传感器检测到的流量信号,PLC可以调整变频器的输出频率,以达到预期的流量控制效果。
三、变频器与PLC的联动控制应用变频器与PLC的联动控制在工业自动化领域有广泛的应用。
以下是几个常见的例子。
1. 水泵控制系统通过变频器和PLC联动控制,可以实现水泵的自动控制。
根据PLC程序中的逻辑,通过检测水位、压力等信号,PLC可以控制变频器的启停和转速,以确保水泵的正常运行。
2. 输送带控制系统在自动化生产线上,通过变频器和PLC的联动控制,可以实现对输送带的运行速度和方向的精确控制。
根据PLC的程序逻辑,可以根据工件的数量和位置,实时调整变频器的输出频率和方向,使输送带与生产线的工作同步。
plc控制变频器的方法

plc控制变频器的方法一、PLC与变频器连接基础1.1 硬件连接的要点PLC和变频器要想协同工作,首先得把硬件连接好。
这就好比两个人要合作,得先握个手建立联系一样。
一般来说,常见的连接方式有模拟量连接和通信连接。
模拟量连接呢,就像是用一根线来传递信号,这个信号是连续变化的,像水流一样。
比如说,PLC输出一个0 10V或者4 20mA的模拟量信号给变频器,来控制变频器的输出频率。
而通信连接就高级一些了,就像是两个人用一种特殊的语言在对话。
像Modbus通信协议,PLC和变频器通过这个协议来交换数据,速度快而且准确。
不过这通信连接也有点小脾气,参数设置得特别小心,就像走钢丝一样,一个不小心就可能出问题。
1.2 电源与接地的讲究电源和接地可是个大问题,这就像盖房子打地基一样重要。
电源要是不稳定,就像人走路一脚深一脚浅,PLC和变频器都没法好好工作。
接地呢,得做到可靠接地,要是接地不好,就像人站在摇晃的船上,信号会受到干扰,设备可能会出现莫名其妙的故障。
咱可不能在这方面马虎大意,不然到时候设备出问题了,就像热锅上的蚂蚁,急得团团转也没用。
二、PLC编程控制变频器2.1 简单控制逻辑PLC编程来控制变频器,简单的逻辑就像搭积木一样。
比如说,我们要实现一个电机的启动停止和简单的调速功能。
在PLC程序里,我们可以用一个简单的开关量信号来控制变频器的启动停止,这就像按电灯开关一样简单。
然后通过模拟量输出模块来输出一个电压或者电流信号去控制变频器的频率,就像调收音机的频道一样,想要快就把频率调高,想要慢就把频率调低。
2.2 复杂控制逻辑要是复杂一点的控制逻辑,那可就像解一道复杂的数学题了。
例如,根据不同的工艺要求,实现多段速控制。
这时候,PLC程序里就得写一些判断语句,就像交通警察指挥交通一样,根据不同的情况来决定变频器的输出频率。
还有一些情况,需要根据传感器反馈回来的信号来动态调整变频器的输出,这就像根据天气情况来调整穿衣一样,得灵活多变。
变频器的PLC 控制

上一页
返回
任务二 六层电梯PLC控制
一、PLC高速计数器指令 电梯平层的判断是通过检测曳引电动机速度、位移的光电编码器输出的
高速脉冲信号数目进行的。而普通计数器受CPU扫描速度的影响,在每 个扫描周期中,对计数脉冲只能进行一次累加,对于脉冲信号的频率比 PLC的扫描频率高时,如果仍采用普通计数器进行累加,必然会丢失输 入脉冲信号。在PLC中,对比扫描频率高的输入信号的计数可使用高速 计数器指令来实现。 S7 - 200自带了高速输入和高速输出脉冲功能,CPU型号不同,所带高 速计数器数量也不同,如表5一25所示。
上一页 下一页 返回
任务一 MM420变频器的使用
用BOP可以修改和设定系统参数,使变频器具有期望的特性,选择的参 数号和设定的参数值在五位数字的LC D上显示。更改参数数值的步骤: 查找所选定的参数号—进入参数值访问级;修改参数值—确认并存储修改 好的参数值。例:假设参数P1000设定值2,需要把设定改变为1}〕改变的 步骤如表5一3所示〕
上一页 下一页 返回
任务一 MM420变频器的使用
2)西门子变频器MM420控制电路接线端子 (1)图5 -7所示为变频器控制电路接线端子图。 (2)控制电路接线端子功能,见表5一1. ( 3) MM420变频器系统框图,如图5一8所示。 2.变频器操作面板 MM420变频器操作面板有状态显示面板SDP、高级操作面板AOP和基
下一页 返回
任务二 六层电梯PLC控制
1.高速计数器指令格式 高速计数器的指令包括定义高速计数器指令HDEF和执行高速计数指令
HSC,如表5一26所示。 1)定义高速计数器指令HDEF 功能:定义高速计数器的工作模式。 2)执行高速计数指令HSC 功能:通过与高速计数器相关的特殊继电器确定控制方式和工作状态,使
变频器多段速的PLC控制

变频器多段速的PLC控制陈竹现代功率电子技术的发展,变频器的性能日新月异,有调速范围宽、调速精度高、动态响应快、运行效率高、功率因数高、操作方便、便于同其他设备接口等一系列优点,使得变频器的用途越来越广。
变频器分为交--交和交--直--交两种形式。
交--交变频器可将工频交流直接转换成频率、电压均可控制的交流;交--直--交变频器则先把工频交流通过整流器转换成直流,然后再把直流转换成频率、电压均可控制的交流,其基本构成如图1所示。
主要由主电路(包括整流器、中间直流环节、逆变器)和控制电路组成。
图1 变频器基本结构整流器主要是将电网的交流整流成直流;逆变器是通过三相桥式逆变电路将直流转换成任意频率的三相交流;中间环节又叫中间储能环节,由于变频器的负载一般为电动机,属于感性负载,运行中中间直流环节和电动机之间总会有无功功率交换,这种无功功率将由中间环节的储能元件(电容器或电抗器)来缓冲;控制电路主要是完成对逆变器的开关控制,对整流器的电压控制以及完成各种保护功能。
1. 认识一台变频器LG公司生产的SV-iG5系列变频器,是一种功能强大、紧凑小巧的经济型变频器,其外观如图2所示。
该系列的变频器具有如下特性:图2 iG5变频器功率/电压等级:~ kW,200-230VAC,1相;~ kW,200-230VAC,三相;~ kW,380-460VAC,三相。
变频器类型:采用IGBT的PWM控制。
控制方式:V/F空间矢量技术内置总线:RS-485,ModBus—RTU内置PID控制,制动单元输出150%转矩防失速功能,8步速控制,三段跳跃频率三个多功能输入,一个多功能输出,模拟输出(0~10V)1~10kHz载波频率虽然iG5的功能提高,但体积确比以前的iG系列减小,更便于安装。
iG5最大减小了总体积的50%,采用小的控制面板和重量较轻的导轨安装。
使用更先进的控制盘结构和系统设计。
广泛应用于纺织、洗涤、加工机械等领域。
怎么控制plc变频器频率高低

怎么控制plc变频器频率高低一、变频器频率通过plc怎么掌握用plc掌握变频器频率通,通过光电编码器反馈速度信号达到电动机调速来精确掌握。
plc是掌握主体,是指令和转速给定中心,而变频器是从属装置,是接受指令和转速的下位机构,同时会反馈本体的一些状态给plc。
二、PlC和变频器通讯方式:1、PLC的开关量信号掌握变频器PLC(MR型或MT型)的输出点、COM点直接与变频器的STF(正转启动)、RH(高速)、RM(中速)、RL(低速)、输入端SG等端口分别相连。
PLC可以通过程序掌握变频器的启动、停止、复位;也可以掌握变频器高速、中速、低速端子的不同组合实现多段速度运行。
但是,由于它是采纳开关量来实施掌握的,其调速曲线不是一条连续平滑的曲线,也无法实现精细的速度调整。
2、PLC的模拟量信号掌握变频器硬件:FX1N型、FX2N型PLC主机,配置1路简易型的FX1N-1DA-BD 扩展模拟量输出板;或模拟量输入输出混合模块FX0N-3A;或两路输出的FX2N-2DA;或四路输出的FX2N-4DA模块等。
优点:PLC程序编制简洁便利,调速曲线平滑连续、工作稳定。
缺点:在大规模生产线中,掌握电缆较长,尤其是DA模块采纳电压信号输出时,线路有较大的电压降,影响了系统的稳定性和牢靠性。
3、PLC采纳RS-485通讯方法掌握变频器这是使用得最为普遍的一种方法,PLC采纳RS串行通讯指令编程。
优点:硬件简洁、造价最低,可掌握32台变频器。
缺点:编程工作量较大。
4、PLC采纳RS-485的Modbus-RTU通讯方法掌握变频器三菱新型F700系列变频器使用RS-485端子利用Modbus-RTU协议与PLC进行通讯。
优点:Modbus通讯方式的plc编程比RS-485无协议方式要简洁便捷。
缺点:PLC编程工作量仍旧较大。
5、PLC采纳现场总线方式掌握变频器三菱变频器可内置各种类型的通讯选件,如用于CC-Link现场总线的FR-A5NC选件;用于ProfibusDP现场总线的FR-A5AP(A)选件;用于DeviceNet现场总线的FR-A5ND选件等等。
PLC控制变频器的启动和停止

PLC控制变频器的启动和停止:用PLC的数字量输出点,如果PLC是继电器输出,可以直接接变频器的启动信号端子。
如果是电压输出,可以通过继电器转换为无源触点后接启动信号端子。
这样控制PLC的输出与否即可启动/停止变频器。
PLC控制变频器的频率:一般有两种方法1。
模拟量控制,可以用模拟量输入和输出模块,根据变频器的具体要求选择0-10V电压或4-20mA电流输出,控制变频器的频率,变频器的频率反馈根据要求可以选择模拟量输入进行采集(也可以不采集,开环控制)。
2。
串行总线通信控制,高档的变频器有通信接口,像uss,profibus DP,simolink等,可以通过PLC的通信端口(或通信模块)给定频率值,变频器和PLC间相互通信。
综上,利用总线通信的方式可以以一个通信端口(或配备通信模块组件)的方式控制总线上所有的变频器(在总线地址范围内)。
而利用模拟量输出模块控制则必须每个通道对应一台变频器。
两种方法都可以,要看具体的应用。
41、如何能够自由地改变电机的旋转速度?(1) r/min电机转速单位:每分钟旋转次数,也可表示为rpm,如:4极电机60Hz 1800r/min,4极电机50Hz 1500r/min,电机的转速同频率成比例。
(注:文中所指的电机为感应式交流电机,工业所用的大部分电机均为此类电机。
感应式交流电机(后简称电机)的旋转速度近似地取决于电机的极数和频率。
) 电机极数是固定不变的,极数是一个不连续的数值,为2的倍数。
另外,频率是电机供电电源的电信号,所以该值能够在电机的外面调节后再供给电机,这样电机的转速就可以被自由的控制。
n=60f/p,其中n为同步速度、f为电源频率、p为电机极数,改变频率和电压是最优的电机控制方法。
仅改变频率,电机将被烧坏。
特别是当频率降低时,该问题更突出。
为防止电机烧毁,变频器在改变频率的同时必须要同时改变电压,例如:为使电机转速减半,变频器的输出频率必须从60Hz改变到30Hz,变频器的输出电压就必须从200V改变到约100V。
PLC自动控制技术在变频器中的应用

PLC自动控制技术在变频器中的应用摘要:电气工程中有很多的电动机需要长期或者间歇运行,有的需要变频控制,有的为了更加精细地控制产品指标和生产参数,采用多元化的控制方式,包括直接启动、软启动、正反转启动、降压启动、变频器控制等。
变频器控制在自动控制中有着举足轻重的作用,包括启停控制、运行、故障、电流、频率给定、频率切换等方式,电机扭矩等大量的电信号需要与PLC进行数据交换,采用一对一硬接线的方式可以实现控制目的,但需要很多的接线进入PLC模块,这会影响系统的性能,工作量很大,容易出错,且成本高。
采用PLC与变频器通信的方式来控制电机,可以实现更好的控制效果。
基于此,本文探讨PLC自动控制技术在变频器中的应用。
关键词:PLC;变频器;自动控制应用一、PLC技术概述(一)工作原理PLC为可编译逻辑控制器,是一种新型的控制系统,由于系统中采用了现代化技术,可对被控制模块实施专业化、自动化管理。
PLC技术可分为输入采样、用户程序运行和输出更新三个阶段。
第一阶段,该技术允许综合学习和分析读取相关数据,以相对牢固地存储相关数据。
第二阶段PLC技术主要进行科学合理的扫描。
计算用户显示的梯形数据,确保其逻辑和可靠性,并在固定文件中显示数据的实际处理条件和结果。
在第三阶段,PLC技术允许初始数据传输、在固定区域中完整显示数据,然后向外传输数据。
CPU技术在PLC技术的开发中起着关键作用,因为它能够相应地处理数据,确保这些过程的可靠性和效率,并能够更好地检测和分析自动化系统的实际运行情况。
随着我国科学的发展,近年来,PLC技术从长远来看已有了积极的发展。
但是,PLC的运行机理与我们平常所见或所用的普通电脑装置有很大的区别。
通常,PLC的工作模式是周期性重复扫描,集中数据采集和更新,并按次序指令执行。
我们把整个扫描过程称为一个循环。
从内部工程师的观点,扫描周期可以分为三个阶段:输入信号扫描,工业控制程序的执行,以及输出信号的更新。
plc控制变频器值转化为频率的方法 -回复

plc控制变频器值转化为频率的方法-回复问题: 如何将PLC控制变频器的值转化为频率?PLC (可编程逻辑控制器) 是一种数字化电子设备,被广泛应用于工业自动化领域。
PLC常常与变频器配合使用,用于控制电机的转速和方向。
在PLC 与变频器之间传输的信号,往往需要进行数值转化,以达到控制电机转速的目的。
因此,将PLC控制变频器的值转化为频率是非常重要的一步。
本文将介绍一种常见的将PLC控制变频器的值转化为频率的方法,希望能够对读者有所帮助。
步骤1:了解变频器和PLC的基本原理在开始讨论如何将PLC控制变频器的值转化为频率之前,我们需要先了解变频器和PLC的基本原理。
变频器是一种能够改变电机运行频率的电子装置,通过调节电源输入频率来控制电机的转速。
变频器通常具有输入和输出接口,分别用于接收控制信号和输出控制电压。
PLC是一种用于控制工业系统的数字化电子设备,通过输入和输出模块与外界设备互通。
PLC常常被用于控制电机和传感器等设备。
在控制电机的转速时,PLC向变频器发送控制信号,控制信号的数值决定了需要输出的电压值。
将变频器接收到的控制电压转化为相应频率,即可控制电机的转速。
步骤2:确定PLC和变频器之间的通信协议在将PLC控制变频器的值转化为频率之前,我们需要确定PLC和变频器之间的通信协议。
通信协议决定了PLC与变频器之间的数据传输方式,确保二者能够正常通信。
常见的PLC和变频器通信协议有Modbus、Profibus、CANopen等。
不同厂商的PLC和变频器可能采用不同的通信协议,因此,在进行数值转化之前,我们需要先了解PLC和变频器支持哪种通信协议,然后按照协议的要求进行配置。
步骤3:编写PLC程序在确定了PLC和变频器之间的通信协议后,我们可以开始编写PLC程序了。
在PLC中,我们需要通过输入模块接收用户设定的转速值,并将该值转换为相应的频率。
首先,我们需要在PLC中定义一个变量来存储用户设定的转速值。
PLC与变频器的连接方式

PLC与变频器的连接方式有多种方式:1)通过开关量输出输入信号方式:就是将PLC的开关量输出信号连接到变频器的输入端子上用开关量信号开控制启动、停止、正转、反转、调速(多段速)还可以用PLC的模拟量输出信号(0-10V或4-20mA)控制转速2)用通信方式大部分变频器都有通信接口(大多是RS485接口)可以使用PLC的RS485(RS232是需要加转换器)与变频器的RS485接口通过通信方式控制启动、停止、正转、反转、调速还可以通过这种方式修改变频器的参数PLC控制变频器的方式呢有很多种,最常见的呢就是两种。
第一、硬接线的方式。
变频器自带的DI,DO,AI,AO口子与PLC的DI,DO,AI,AO通过线连接起来。
实现方法大体就是通过编程控制PLC的DO模块输出,为变频器提供一对干触点(无源触点),再用这对干触点来驱动变频器的启动,停止或者电动等。
然后PLC的AO模块输出4-20mA等模拟信号连接到变频器的AI口子实现一个模拟给定控制变频器输出频率达到调速的目的。
变频器的DO口子可以输出一些如运行、故障等状态信号接入PLC的DI模块,当然也有变频器的AO口子输出如变频器的频率、温度、电流等4-20mA模拟信号进入PLC的AI 模块;第二、通讯的方式。
而通讯的方式呢现在最常见的是Profibus-DP的方式。
这需要变频器支持这种通讯方式,一般是需要附加订一个DP通讯板(硬件)安装在变频器上面,当然也有通讯板外置然后通过光纤与变频器的控制单元连接的如ABB的NPBA-12通讯模块。
PLC与变频器之间连接好DP通讯线缆,其他不需要任何硬连接的线了。
那么接下来的工作就是通过PLC编程来控制变频器,了。
PLC控制变频器的启动和停止:用PLC的数字量输出点,如果PLC是继电器输出,可以直接接变频器的启动信号端子。
如果是电压输出,可以通过继电器转换为无源触点后接启动信号端子。
这样控制PLC的输出与否即可启动/停止变频器。
第五节三菱PLC实现对变频器的控制

字符数 1 2 3 4
➢上述数据格式中数据指的是PLC与变频器传输的数据(如频率和参 数)。
➢等待时间是规定变频器从收到PLC来的数据和传输应答数据之间的等 待时间。根据PLC的响应时间在0~150ms之间设定等待时间,最小设定 单位10ms。当变频器的Pr.123参数单元不设为9999时,则等待时间不 由通信数据设定,通信数据格式中无等待时间(少一个字符)。
说明
变频器状态监视/运行指令 频率监视 通信请求 承认(未发现数据错误) 换行 回车 不承认(发现数据错误)
ASCII代码
H02 H03 H05 H06 H0A H0D H15
指令代码是由PLC发给变频器,指明程序要求(例如运行、 监视等)。通过相应的指令代码,变频器可进行各种方式的 运行和监视。
3、FR-A500变频器的数据格式
使用十六进制数,数据在PLC与变频器间自动使用ASCII码传输。
1)从PLC到变频器的通信请求数据格式
设变频器通信参数设置为无LF/CR,则从PLC发送到变频器的通信 数据的ASCII码字符数共有12个(格式A时)。
格式A
ENQ
变频器 指令代 等待 站号 码 时间
数据
总和 CR/LF 校验 代码
8 9 10 11 12 13
2)输入数据时从变频器到PLC发送数据格式
[未发现数据错误]
格式C
ACK
变频器 CR/ 站号 LF代码
字符数 1 2 3 4
[发现数据错误]
格式D
NAK
变频器 错误 站号 代码
CR/ LF代码
字符数 1 2 3 4
5
3)读出数据时从变频器到PLC的应答数据格式
ASCI D21 D206Z1 K2 和校验码存D208、D209
PLC控制变频器多段速的编程方法设计

PLC控制变频器多段速的编程方法设计摘要:随着工业自动化的不断发展,PLC(可编程逻辑控制器)和变频器的应用越来越广泛。
变频器作为控制电机转速的重要设备,在许多工业领域中起着关键作用。
本文旨在研究和设计一种基于PLC的控制方法,实现变频器多段速控制。
首先对PLC和变频器的工作原理进行介绍,然后分析多段速控制的需求和优势。
接下来,提出了一种基于PLC编程的多段速控制方法,并详细说明了程序设计的步骤和关键要点。
最后,通过实验验证了该方法的可行性和有效性,并讨论了实验结果和进一步改进的可能性。
关键词:PLC;变频器;多段速控制;编程方法;引言:随着工业自动化水平的提升和生产流程的复杂化,对于电机的精确控制要求越来越高。
变频器作为一种常用的电机控制装置,通过调节电机的频率和电压,实现对电机转速的精确控制。
在许多工业领域中,如制造业、化工、石油和天然气等,多段速控制是一种常见的需求。
本文旨在研究和设计一种基于PLC的控制方法,以实现变频器多段速控制。
通过深入研究PLC和变频器的工作原理,分析多段速控制的需求和优势,并设计一套可行的编程方法,以提供给相关领域的工程师和技术人员参考和应用。
一、PLC和变频器的工作原理1.1 PLC的工作原理PLC(可编程逻辑控制器)是一种专门用于工业自动化控制的设备。
它由中央处理器、存储器、输入/输出模块和通信接口等组成。
PLC的工作原理基于扫描周期,即循环地执行一系列的输入、处理和输出操作。
在PLC中,输入模块接收来自传感器、按钮、开关等的信号,将其转换为数字信号,然后传递给中央处理器。
中央处理器根据预先编写的程序,对输入信号进行逻辑处理和判断,然后根据程序的逻辑和条件,控制输出模块输出相应的信号。
输出信号可以控制执行器、电磁阀、电机等设备的状态和动作。
PLC的工作原理可归纳为以下几个步骤:1. 输入信号采集:PLC的输入模块采集来自传感器或外部设备的信号,如开关状态、传感器检测到的物理量等。
变频技术及其应用单元2 任务2 PLC控制变频器的多段速调速控制

3.多段速度说明 1 当多段速度信号接通时,其优先级别高于主速度。 2 只有3段速度设定的场合,2段设定以上同时被选择时,低速
信号的设定频率优先,即以低速设定的信号频率运行。
3 Pr.24~Pr.27和Pr.232~Pr.239之间的设定没有优先级别。 4 运行期间参数值可以被改变。 5 当Pr.180~Pr.186改变端子分配时,其他功能可能受影响。设
一、分配输入点和输出点,写出I/O通道地址分配表 根据任务控制要求,可确定PLC需要5个输入点,14个
输出点,其I/O通道分配表见下表。
二、画出PLC控制变频器接线图
三、程序设计 本任务的梯形图
本任务的梯形图ຫໍສະໝຸດ 四、程序输入 启动MELSOFT系列GX Developer编程软件,首先创建新文件名,
任务2 PLC控制变频器的多段速调速控制
学习目标
1. 熟悉变频器和PLC实现组合控制的形式。 2. 掌握实现多段速调速的方法。 3. 理解多段速各参数的意义。 4. 能够进行PLC与变频器的连接和控制程序的编制。 5. 能独立完成PLC和变频器联机实现电动机多段速 运行电路的安装与调试。
一、多段速度相关知识 用变频器实现电动机的多段速控制,可通过开启、关闭外部触点信 号(RH、RM、RL)实现。通过RH、RM、RL的开关信号组合,最
表1
2.4段以上的多段速度设定(Pr.24~Pr.27,Pr.232~Pr.239) 通过RH、RM、RL、REX信号的组合可以进行速度4~15段速度的设定 。且在Pr.24~Pr.27,Pr.232~Pr.239设定运行频率。(初始值的状态为 不可以使用4速~15速设定。)REX信号输入所使用的端子应在Pr.178~ Pr.189(输入端子功能选择)设定为“8”,来进行端子功能的分配。
变频器多段调速的PLC控制

0
1 1 1 1
1
0 0 1 1
1
0 1 0 1
1
1 1 1 1
“1”表示外接开关接通,“0”表示外接开关断开;Pr.183=8
PLC原理及应用
思考与练习
某生产设备电动机要求用PLC和变频器进行调速 控制,实现四速运行。具体要求是: (1)按下起动按钮,电动机以45Hz的速度运行, 7s后转为38Hz的速度运行,再过5s后转为30Hz的速 度运行,4s后转为15Hz的速度运行,3s后再循环运 行; (2)按停止按钮,电动机随时停止。 请按项目实施步骤要求完成该工作任务。
PLC原理及应用
项目实施
(六)程序调试 2.输入程序并传送到PLC,然后运行调试, 看是否符合要求,否则要检查接线、变频器 参数及PLC程序,直至按要求运行。 (1)按下起动按钮SB1,电动机先以30Hz的速 度运行6s,后转为以40Hz的速度运行10s,再转为 以60Hz的速度运行10s,然后停止运行。运行时观 察变频器显示的频率是否正确。 (2)按停止按钮SB2,电动机随时停止。再按下 起动按钮SB1,又重新启动运行。
图5-2-1 工业离心机
PLC原理及应用
目标与要求
● 熟悉变频器多段调速参数及其设置; ● 掌握PLC控制变频器实现多段调速的接线和编程方法。
PLC原理及应用
项目分析
本项目对工业离心机进行速度控制,要求实现离 心机电动机三速运行。离心机三种转速按顺序执行, 运行时按停止按钮随时停机,属顺序控制。电动机 转速可用PLC控制变频器来实现。三种转速可用变 频器多段速度参数Pr.4、Pr.5、Pr.6来预置,由PLC 分别给RH、RM、RL端子开关信号来选择速度。
变频器多段调速的PLC控制
怎样用PLC控制变频器的转速和电动机的旋转方向

怎样用P L C控制变频器的转速和电动机的旋转方向(总7页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除3.怎样用PLC控制变频器的转速和电动机的旋转方向下面通过一个例子介绍用PLC控制变频器的方法。
PLC的输入继电器Xo和x1用来接收按钮SB1和SB2的指令信号(见图10—10),通过PLC的输出点Y10控制变频器电源的接通和断开。
按下按钮SB11,PLC输入继电器XO变为1状态,使输出继电器Y10的线圈通电并保持,接触器KM线圈得电,其主触点闭合,接通变频器的电源。
按下按钮SB2,X1变为1状态,如果X2、X3均为0状态(SAl在中间位置),变频器末运行,则Y10被复位,使接触器KM线圈断电,其主触点断开,变频器电源被切断。
变频器出现故障时,X4的常开触点接通,亦使Y10复位,通过Y10使变频器的电源断电。
当电动机正转或反转时,X2或X3的常闭触点断开,使SI记和X1不起作用,以防止在电动机运行时切断变频器的电源。
三位置旋钮开关SAl通过攒和X3控制电动机的正转、反转运行或停止。
“正转运行牌止”开关接通时正转,断开时停机o反转运行/停止“开关接通时反转,断开时停机o变频器的输出频率由接在模拟量输入端A1的电位器控制。
将SAl旋至“正转运行”位置,X2变为1状态,使Y15动作,变频器的S1端子被接通,电动机正转运行。
将SA1旋至“反转运行”位置,X3变为l状态,使Y16动作,变频器的S 2端子被接通,电动机反转运行。
将SA1旋至中间位置,X2和X3的均为0状态,使Y15和Y16的线圈断电,变频器的S1和S2端子都处于断开状态,电动机停机。
4、怎样用参数设置变频器的频率给定值变频器一般可以通过参数设置,用多种方式接收频率指令。
以安川的F7系列为例,可以用参数b1—01设置5种频率指令的输入方法:(1)通过变频器的数字式操作器;(2)通过模拟量输入端子(见图10—U)A1,可以用电位器输入电压形式的频率给定值,通过端子脆可以输入电压或电流形式的频率给定值。

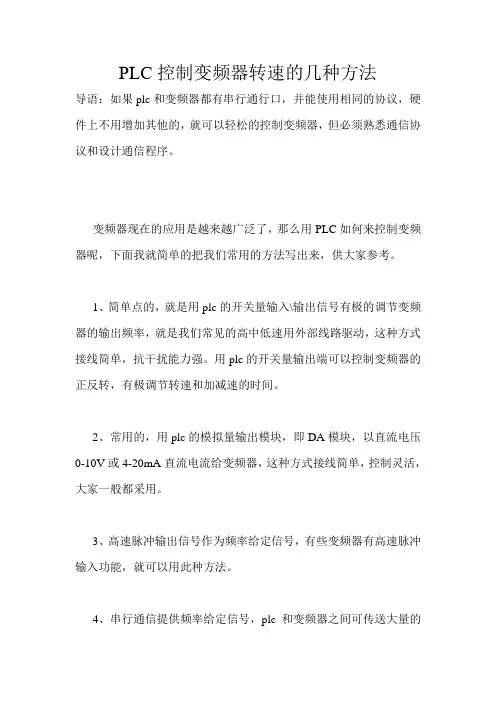

PLC控制变频器的方式

PLC控制变频器的方式第一、硬接线的方式。
变频器自带的DI,DO,AI,AO口子与PLC的DI,DO,AI,AO 通过线连接起来。
实现方法大体就是通过编程控制PLC的DO模块输出,为变频器提供一对干触点(无源触点),再用这对干触点来驱动变频器的启动,停止或者电动等。
然后PLC的AO模块输出4-20mA等模拟信号连接到变频器的AI 口子实现一个模拟给定控制变频器输出频率达到调速的目的。
变频器的DO口子可以输出一些如运行、故障等状态信号接入PLC的DI模块,当然也有变频器的AO口子输出如变频器的频率、温度、电流等4-20mA模拟信号进入PLC的AI 模块;第二、通讯的方式。
而通讯的方式呢现在最常见的是Profibus-DP的方式。
这需要变频器支持这种通讯方式,一般是需要附加订一个DP通讯板(硬件)安装在变频器上面,当然也有通讯板外置然后通过光纤与变频器的控制单元连接的如ABB的NPBA-12通讯模块。
PLC与变频器之间连接好DP通讯线缆,其他不需要任何硬连接的线了。

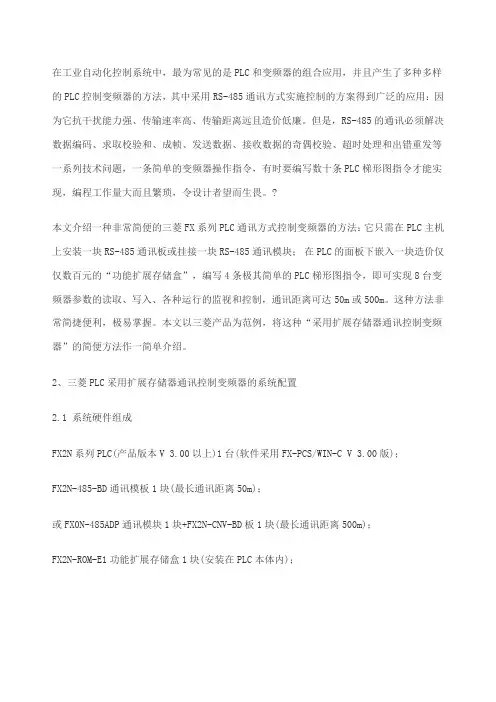

那么接下来的工作就是通过PLC编程来控制变频器,我在补充下第二点的通讯控制,一般国内的和台湾的例如台达的变频器,和plc连接一般都是RS485,台达的全部都是内置的,不要要另加板子,然后plc对应变频器的通讯地址即可可以通过三种方式控制变频器一、通过PLC开关量启动变频器,通过模拟量信号控制变频器输出频率。
此方法有点是编程简单,缺点是硬件投入比较贵。
二、通过通讯模式控制变频器启停以及频率给定,此方法是编程复杂,不同变频器的通讯格式不一样。
三、还可以通过PLC控制启停,通过通讯给定频率有多种方式:(我大概的总结一下)1)通过开关量输出输入信号方式:就是将PLC的开关量输出信号连接到变频器的输入端子上用开关量信号开控制启动、停止、正转、反转、调速(多段速)还可以用PLC的模拟量输出信号(0-10V或4-20mA)控制转速2)用通信方式大部分变频器都有通信接口(大多是RS485接口)可以使用PLC的RS485(RS232是需要加转换器)与变频器的RS485接口通过通信方式控制启动、停止、正转、反转、调速还可以通过这种方式修改变频器的参数。
