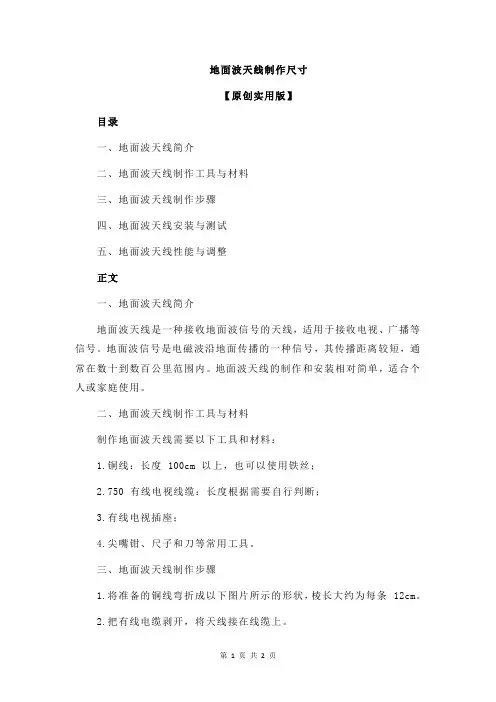

正文
一、地面波天线简介
地面波天线是一种接收地面波信号的天线，适用于接收电视、广播等信号。
地面波信号是电磁波沿地面传播的一种信号，其传播距离较短，通常在数十到数百公里范围内。
地面波天线的制作和安装相对简单，适合个人或家庭使用。
二、地面波天线制作工具与材料
制作地面波天线需要以下工具和材料：
1.铜线：长度 100cm 以上，也可以使用铁丝；
2.750 有线电视线缆：长度根据需要自行判断；
3.有线电视插座；
4.尖嘴钳、尺子和刀等常用工具。
三、地面波天线制作步骤
1.将准备的铜线弯折成以下图片所示的形状，棱长大约为每条 12cm。
2.把有线电缆剥开，将天线接在线缆上。
3.把电缆中间的线缠绕在天线形的角上，天线的另外两头插到电缆线的绝缘胶皮里面，要与铜网保持良好接触。
4.注意不要使得天线的两端接触到一起，可以使用热熔胶枪将中间部分固定。
四、地面波天线安装与测试
1.将电缆线的另一头插进电视插座里。
2.安装好之后，上机测试一下，确保天线正常工作。
3.天线可以安装在电视机上，也可以直接钉在墙上。
五、地面波天线性能与调整
1.制作好的地面波天线可能会受到信号强度、天气等因素的影响，导致搜到的台不多或者信号不好。
2.如果发现信号不好，可以尝试调整天线的角度或者位置，以获得更好的接收效果。
电视天线制作方法
电视天线制作方法电视天线是我们日常生活中不可或缺的电子设备，它可以接收电视信号，让我们观看各种节目和新闻。
但是在某些地方，由于地理位置或其他原因，电视信号可能不够稳定，这时候一个好的天线就显得尤为重要。
接下来，我将为大家介绍一种简单的电视天线制作方法，希望对大家有所帮助。
首先，我们需要准备的材料有，电视天线线圈、电视天线支架、电视天线反射器、电视天线调谐器、电视天线接收头、电视天线支架固定螺丝等。
这些材料可以在电子市场或者网络上购买到，价格也比较实惠。
接下来，我们开始制作电视天线。
首先，将电视天线线圈固定在电视天线支架上，确保线圈的位置稳固。
然后，将电视天线反射器安装在线圈的后方，这样可以增强天线的接收信号能力。
接着，将电视天线调谐器连接到线圈上，调谐器可以帮助我们调节天线的频率，以获得更清晰的信号。
最后，将电视天线接收头连接到调谐器上，并将整个天线支架固定在合适的位置，确保天线可以正常接收信号。
制作完成后，我们需要将电视天线放置在合适的位置。
通常情况下，我们可以将天线安装在屋顶或者窗户附近，确保没有遮挡物，以获得更好的信号接收效果。
在安装天线的过程中，一定要注意安全，避免发生意外。
除了制作电视天线，我们还需要注意一些使用技巧。
首先，定期检查天线的连接线是否松动，以免影响信号接收效果。
其次，避免在电视天气或者雷雨天气使用电视天线，以免损坏设备或者造成安全隐患。
最后，如果发现天线信号不稳定，可以尝试调整天线的位置或者角度，以获得更好的接收效果。
总的来说，制作电视天线并不复杂，只要有合适的材料和一定的操作技巧，就可以轻松完成。
希望通过本文所介绍的电视天线制作方法，可以帮助大家解决一些电视信号不稳定的问题，让观看电视节目变得更加愉快。
祝大家制作成功，享受高清电视节目！。
自制电视天线详细教程
自制电视天线详细教程制作自制电视天线并不复杂，以下是一份详细的教程，让您可以在家中制作出高质量的天线。
材料：1. 1根电缆：推荐使用75欧姆的同轴电缆，长度约为1.5米。
2. 1个电缆头：使用与电视机连接的合适电缆头。
3. 1个木制或塑料的基座：用于固定天线。
4. 2个螺钉和螺母：用于固定电缆头和电缆。
工具：1. 剥线钳：用于剥开电缆外层绝缘层。
2. 扳手：用于拧紧螺钉和螺母。
3. 尖嘴钳：用于固定电缆头。
步骤：1. 首先，将电缆的一端用剥线钳剥开绝缘层，露出内部的导线和绝缘层。
通常，您会看到一个外层绝缘层，一个导线和一层金属网状屏蔽层。
确保不要损坏内部的金属网状屏蔽层。
2. 根据您的电视机输入端的连接类型，选择适当的电缆头。
请确保您选择的电缆头与电缆的规格相匹配。
3. 用尖嘴钳固定电缆头在剥开的电缆末端，确保电缆头与导线连接良好。
用螺母和螺钉拧紧电缆头，以确保其牢固连接。
4. 另一端的电缆不需要连接任何电缆头。
您可以直接将其连接到电视机的输入端。
5. 接下来，将天线固定在木制或塑料基座上。
您可以在基座上钻两个孔，然后将螺钉穿过天线，并用螺母拧紧以固定它。
6. 最后，将制作好的天线连接到电视机的输入端口。
根据您的电视机类型，可能需要调整天线的定位和方向，以获得最佳信号接收效果。
以上就是制作自制电视天线的详细步骤。
请注意，在制作和调整天线时，避免触摸金属网状屏蔽层，以免干扰信号接收。
同时，确保天线固定牢固，并且不会对电视机或其他物品造成损坏。
祝您制作成功并享受高质量的电视信号！。
小环天线制作方法
小环天线制作方法摘要：一、引言二、材料与工具1.材料2.工具三、制作步骤1.制作天线主体2.制作天线顶部3.制作天线底部4.组装天线四、天线性能测试与优化1.测试方法2.优化策略五、结论与建议正文：一、引言随着科技的不断发展，无线电通信技术在我国得到了广泛的应用。
小环天线作为一种常见的无线通信天线，具有轻便、易携带、性能优良等特点。
本文将详细介绍小环天线的制作方法，帮助大家轻松制作出高质量的小环天线。
二、材料与工具1.材料：- 铜线或铝线（直径约为1mm）- 塑料管（直径略大于铜线，长度约为20cm）- 钳子- 刀片- 胶带2.工具：三、制作步骤1.制作天线主体a.用钳子将铜线或铝线剪成两段，长度分别为20cm和30cm。
b.将30cm长的铜线或铝线沿着塑料管缠绕20圈，间距均匀。
c.将20cm长的铜线或铝线的一端弯成90度，作为天线主体的支撑。
2.制作天线顶部a.将30cm长的铜线或铝线的另一端向上弯曲，形成一个直径约为5cm的圆环。
b.在圆环的顶部，将铜线或铝线向内折叠，使其更稳定。
3.制作天线底部a.将20cm长的铜线或铝线的另一端弯成一个直径约为3cm的圆环。
b.在圆环的底部，将铜线或铝线向内折叠，使其更稳定。
4.组装天线a.将天线主体与天线顶部连接，使用钳子和胶带固定。
b.将天线主体与天线底部连接，使用钳子和胶带固定。
c.确保天线各部分连接牢固，线圈间距均匀。
四、天线性能测试与优化1.测试方法a.使用频谱分析仪测量天线的频率响应。
b.使用信号发生器驱动天线，测量其输出功率。
c.观察天线在不同角度下的信号强度。
2.优化策略a.若频率响应不佳，可调整天线顶部和底部的形状，以提高谐振频率。
b.若输出功率不足，可调整天线线圈的间距，以提高耦合系数。
c.若信号强度不稳定，可调整天线支撑位置，以提高稳定性。
五、结论与建议通过以上步骤，我们可以制作出性能优良的小环天线。
在实际应用中，可根据需求选择合适的材料和尺寸。
自制室内有源短波环状天线
自制室内有源短波环状天线
用身边的废旧物制作一台短波有源环状天线.经试验.短波段2.8－16mhz灵敏度有明显提升.具有方向感.抗杂良好.声音清晰.抗扰好.似乎感觉由他把播音员与收听者拉近了距离.非常适合于中、高端质地优良的收音机...以下图片说明制作过程：仅供爱好者参考.不妥之处.请校正！
一、在直径8MM铝管穿入1MM塑包铜引线.环径为280MM.将引线与6.35MM插头（旧的话筒插头）焊接相连.铝管两个端口固定在废弃的电源适配器塑盒合口处.并用AB胶浸固.以上需在同时间组装。
一气呵成。
二、用一只旧款电视天线放大器塑盒.保留船型电源开关和红色的Led.其余全部拆除。
三、将电路安装在废弃VCD的射频盒内.配上6.35MM插座.360P空联与天线放大器塑盒固定…等等。
四、喷上个人所喜爱的颜色.
五、调试中使用的几个环…
六、完工之后.在短波2.8－16mhz.能获得享受级别。
地面波天线制作尺寸
地面波天线制作尺寸地面波天线是一种用于无线通信的天线类型，常见于无线电和电信系统。
这种类型的天线通常用于较短距离的通信，例如无线局域网（Wi-Fi）或移动通信。
制作地面波天线的尺寸取决于所使用的频率。
以下是一些一般性的步骤，以及可能需要的尺寸参数。
请注意，这只是一个基本指南，实际制作可能需要更详细和专业的工程分析。
材料和工具：1. 导电材料：通常使用铜或铝等导电材料。
2. 天线底座：通常是绝缘材料，如玻璃纤维或塑料。
3. 尺子或测量工具：用于测量天线的各个部分的尺寸。
4. 电缆和连接器：用于将天线连接到通信设备。
制作步骤：1. 确定工作频率：确定您计划使用的频率。
地面波天线的尺寸受频率影响。
2. 计算波长：使用所选频率计算电磁波的波长。
波长（λ）与频率（f）之间的关系为：λ= c / f，其中c是光速（约为3 x 10^8米/秒）。
3. 计算半波长：地面波天线通常是半波长天线。
计算半波长：半波长= λ/ 2。
4. 计算天线长度：地面波天线的长度通常为半波长的一半。
天线长度= 半波长/ 2。
5. 计算天线元件的宽度：根据设计要求，计算天线元件（如振子）的宽度。
6. 绘制天线图：使用计算得到的尺寸在天线底座上绘制天线图。
7. 剪裁和弯曲：使用导电材料按照天线图的尺寸剪裁和弯曲天线元件。
8. 安装连接器：将电缆连接器安装到天线的适当位置，确保良好的电气连接。
请注意，这只是一个基本的概述。
在实际制作过程中，您可能需要进行更详细的工程设计，优化天线的性能，并可能使用仿真工具来进行验证。
此外，法规和标准也可能对天线的设计和使用有特定的要求。
在进行地面波天线制作时，请确保遵守适用的规定和标准。
地面波天线制作尺寸
地面波天线制作尺寸摘要：一、地面波天线制作的背景和意义1.地面波天线的概念和应用场景2.制作地面波天线的意义和价值二、地面波天线的制作材料和工具1.制作地面波天线所需的材料2.制作地面波天线所需的工具三、地面波天线的制作步骤和技巧1.准备工作和材料2.天线形状的确定和制作3.天线与电缆的连接4.安装和调整四、制作地面波天线的注意事项1.材料的选择和准备2.制作过程中的安全措施3.天线安装的位置和方向五、地面波天线制作的总结和展望1.制作过程中的收获和经验2.制作地面波天线的未来发展方向正文：地面波天线制作尺寸是一个有趣且实用的主题。
在本文中，我们将介绍地面波天线的背景和意义，制作材料和工具，制作步骤和技巧，注意事项以及总结和展望。
地面波天线是一种无线通信天线，通过地面波传输信号。
它在广播、通信、导航等领域有着广泛的应用。
制作地面波天线可以让我们更好地理解和掌握无线通信技术，同时也可以为我们提供一种便宜、实用的通信手段。
制作地面波天线所需的材料主要包括铜线、铁丝、有线电视线缆等。
这些材料在一般的五金店或电子市场上都可以买到。
制作地面波天线所需的工具包括尖嘴钳、尺子、刀等。
制作地面波天线的步骤主要包括准备工作和材料、天线形状的确定和制作、天线与电缆的连接、安装和调整等。
其中，准备工作非常重要，需要确保所有材料和工具都准备好；天线形状的确定和制作需要根据具体需求进行，可以参考相关资料或请教专业人士；天线与电缆的连接需要确保接触良好；安装和调整需要根据实际情况进行，以保证天线的性能。
在制作地面波天线的过程中，需要注意以下几点：选择合适的材料和准备工具；制作过程中要注意安全，避免触电或受伤；天线安装的位置和方向需要根据实际需求进行，以保证信号的传输效果。
总之，制作地面波天线是一项有趣且实用的活动，需要一定的专业知识和技能。
通过制作地面波天线，我们可以更好地了解无线通信技术，同时也可以为我们提供一种便宜、实用的通信手段。
多频带环形天线的制作方法
多频带环形天线的制作方法多频带环形天线是一种具有广泛应用前景的天线，它可以在多个频段下实现有效的辐射和接收，广泛应用于无线通信、卫星通信、雷达、无线电信号侦测、物联网、广播等领域。
本文将介绍多频带环形天线的制作方法，包括材料准备、天线结构设计、制作过程等方面。
一、材料准备1. 铜箔板：用于制作天线辐射元件和电源接头。
2. 铜管：用于制作天线的反射板和天线支架。
3. 转移贴膜纸：用于将天线结构图转移到铜箔板上。
4. 焊锡和焊锡丝：用于焊接各部分天线。
5. 天线放置板：用于将天线放置在不同的位置测试并记录其性能。
二、天线结构设计1. 电源接头：电源接头是天线的重要组成部分，它可以将信号送入天线辐射元件中并转化为电磁场。
电源接头通常采用微带线设计，以达到较好的耦合效果。
在设计电源接头时，需要根据天线工作频段选择合适的尺寸和匹配网络。
2. 辐射元件：辐射元件是天线实现电磁场转化的关键部分。
多频带环形天线的辐射元件通常采用环形切缝或开槽的结构，在处理多频带信号时具有良好的性能。
在设计辐射元件时，需要根据天线频段和设计目标选择合适的尺寸和形状。
3. 反射板：反射板是多频带环形天线的重要组成部分，它能够反射并增加天线的辐射效率。
反射板通常采用柱面或球面，其半径和高度需要根据天线频段和设计要求进行优化。
4. 天线支架：天线支架是将天线元件安装在适当位置的组成部分，通常采用铜管材料制作。
三、制作过程1. 绘制天线结构图：首先需要制定天线的结构图，确定天线的尺寸和形状，以及各组成部分的位置和连接方式。
2. 将结构图转移到铜箔板上：使用转移贴膜纸将天线结构图转移到铜箔板上，并用铅笔将图形轮廓勾画出来。
3. 制作辐射元件和反射板：根据天线结构图使用锡刀将铜箔板切割成合适的形状，并用钳子将其弯曲成环形或矩形。
制作反射板时，需根据天线频段选择合适的材料并切割成柱面或球面。
制作完成后，将辐射元件和反射板焊接在一起。
4. 制作电源接头：根据天线结构图设计出合适的微带线电源接头，并将其焊接到辐射元件上。
地波电视天线制作方法
地波电视天线制作方法说实话地波电视天线制作这件事，我一开始也是瞎摸索。
我就想着能自己做出个天线来接收电视信号，那得多有成就感啊。
我刚开始尝试的时候，都不知道从哪下手。
就到处找材料，我觉得那种金属管应该可以，像是铜管或者铝管。
我找了一些旧的铜管，先把它们剪成不同的长度。
我当时想啊，这就跟搭积木似的，不同长短的管子可能有不同的作用。
不过我那时候不确定每段该多长才对，就瞎剪了一些，有长的有短的。
然后我想把这些管子组合起来。
我试过用绳子绑，那可不行，松松垮垮的，根本就固定不了形状。
这就好比穿珠子，要是线不结实，珠子就串不起来。
后来我改用胶带缠，可胶带缠得也不牢固，稍微动一动就散了，真的特别沮丧。
再后来啊，我观察那些正规的天线，发现它们的造型都有一定的规律。
我又重新去量尺寸，按照我在网上大概查到的比例去做。
我发现接口处要是处理不好，信号可能就会损失很多。
就像是水管，如果接口漏水，水就流不到想去的地方，同理，天线的接口要是有问题，信号传输就不顺畅。
我还试过在天线后面加一个反射板，我用了一块金属板。
这个时候我才有点感觉了。
为了让它能更好地接收信号，我不断地调整反射板和前面天线管的距离，感觉就像是调收音机的频率一样，总是在找那个最合适的点。
对于连接电视的那部分线，也很关键。
我一开始随便找了根线就连接上了，结果发现电视画面总是时有时无，雪花点特别多。
后来换了一根质量好一点，屏蔽性强的线就好多了。
经过这么多的折腾，我觉得要是想做地波电视天线，首先材料得选好，金属管要尽量直，不要用太细或者太粗的，适中就行。
在组合的时候一定要固定得非常牢固。
还有反射板和天线管之间的距离、角度，要不断调整来找到最佳位置。
连接电视的线可不能随便，得挑好的。
不过这些只是我个人的经验，我也不敢说我的方法就是最完美的，毕竟这都是自己摸索的，还得根据实际情况不断调整才行。
简易电视天线制作方法
简易电视天线制作方法
电视天线是我们日常生活中不可或缺的电器设备，它能够接收到电视信号，让
我们在家中观看到各种节目和信息。
然而，有时候我们可能会遇到信号不好的情况，这时候一个好的天线就显得尤为重要了。
今天，我将向大家介绍一种简易的电视天线制作方法，希望能够帮助到大家解决信号问题。
首先，我们需要准备的材料有，一根长约1米的铜线，一个塑料管，一块木板，一根电缆，一个电视接收器。
制作步骤如下：
1. 首先，我们需要将铜线围绕塑料管上，形成一个螺旋形的天线。
铜线的长度
可以根据实际需要进行调整，但一般来说，长度在1米左右比较合适。
2. 接下来，我们将制作好的铜线天线固定在木板上，确保它能够稳固地立在木
板上，不易摇晃。
3. 然后，我们需要将电缆连接到铜线天线的一端，另一端连接到电视接收器上。
4. 最后，将制作好的天线放置在离电视信号源较远的地方，调整天线的角度和
位置，直至能够接收到清晰的信号。
通过以上的制作步骤，我们就可以制作出一个简易的电视天线了。
这种天线虽
然简单，但在一定程度上能够改善电视信号不好的问题，让我们能够更好地观看电视节目。
需要注意的是，由于这种天线制作方法比较简单，所以它的接收效果可能不如
一些专业的电视天线。
但是，在一些紧急情况下，或者是信号较弱的地方，这种简易的天线也能够发挥一定的作用。
总之，制作简易电视天线并不复杂，只需要一些简单的材料和制作步骤，就能够解决一些电视信号不好的问题。
希望以上的制作方法能够帮助到大家，让大家能够更好地享受电视节目。
自制地面波天线
自制地面波天线先介绍一下需要的条件：1、你有一个高清电视；2、你有能接收数字电视信号的设备。
一体机、机顶盒、电视棒、高清播放机等支持(21楼有详细解释)。
小息用的电视机自带有接收数字信号模块。
3、你居住的地方，有高清地面信号。
材料：很简单的：1、铜线2米。
直径约1.5mm的就合适了。
就跑到五金店买2米就行，大约2元一米。
懒人可在家找个金属衣架，也能将就。
2、电视线约1.5米，一端带接头，将天线信号接至电视机的。
天线成品，及收视效果，先上图，让大家有个大体印象。
(左侧，四个菱形的金属丝就是天线。
右侧是电视效果，拍的时候在重播2011网络春晚。
)2748-cut-2.JPG天线制作：昨晚搜了一晚的资料。
今天一次制作成功，挺高兴，跑来分享下。
这天线叫“四菱天线”，可以百度出很多制作方法，小息做的是简单的。
通过查资料，知道成都高清地面信号使用626MHz发送，于是计算菱长：菱长是1/4波长：300000/626/4=119mm于是确定自己要做的天线菱长为12cm。
真正动手制天线也超简单，按图把铜线折成四个边长为12cm的菱形，在特定位置接好电视线就成。
图中标注了联接电视线的位置，以及哪些地方交叉但不连接，哪些地方不交叉，这是唯一要注意的。
IMG_2691-post.JPG网上的介绍资料，还有要做反射板的，但是不做也够信号了，就省了。
如果加上反射板，按资料介绍能增加3db。
把做好的天线接到电视机，搜索，收到12个数字频道，其中有小息需要的CCTV高清，很流畅，很清晰。
这个是没加密的。
可以直接收看。
另有几个是公交车上使用的移动电视频道，画质差又满是广告没啥意义，有几个是加密频道。
据小息了解，目前成都，有地面高清信号CCTV高清，工作于626MHz。
公交车用的数字电视信号，工作于786MHz。
成都的高清信号数量挺少，落后于很多城市，就这个CCTV高清，都还是刚刚发送没多久的。
室内天线制作方法
室内天线制作方法引言室内天线是用于接收无线电信号的设备，可以帮助提升室内的信号接收质量。
本文将介绍一种简单而有效的室内天线制作方法，适用于提升电视、无线网络和手机信号等方面的接收效果。
材料准备制作室内天线所需材料如下： - 一段电缆：建议使用75欧姆同轴电缆，长度根据实际需要决定； - 一个金属衣架或铝质棒状物：用于制作天线主体； - 一个电缆头：用于连接电缆和接收设备。
制作步骤步骤1：准备工作1.确定需要增强信号的方向，选择一个合适的位置放置室内天线。
2.将金属衣架或铝质棒状物剪成合适的长度，一般为电波波长的四分之一。
步骤2：制作主体1.将金属衣架或铝质棒状物弯曲成合适的形状，如折成V字型或L字型。
2.确保金属衣架或铝质棒状物的两端与电缆相连。
步骤3：连接电缆头1.将电缆剥离一段外部绝缘层，露出内部绝缘层和中心导线。
2.用压线钳将电缆头连接到中心导线上，确保连接牢固。
3.将外部绝缘层和中心导线用胶带或热收缩管固定。
步骤4：安装与调试1.将室内天线放置在之前确定的位置。
2.将另一端的电缆头连接到接收设备上，如电视、无线路由器或手机等。
3.打开接收设备并进行信号测试，观察信号强度是否有所改善。
4.如信号强度不理想，可以尝试调整室内天线的方向或位置，直到获得最佳效果。
注意事项•在制作室内天线时，要避免金属部分接触到其他金属物体或有可能干扰信号的物体，以免影响接收效果。
•制作室内天线时要小心操作，避免割伤手指或其他意外伤害。
•在安装和调试过程中，要注意避免触碰电器设备的高压部分，以确保人身安全。
结论通过简单的制作步骤和准备材料，我们可以制作出一种简易而有效的室内天线，用于提升室内的无线信号接收效果。
制作的室内天线可以应用于电视、无线网络和手机等领域，提供更稳定和强大的信号接收体验。
请注意：本文所介绍的室内天线制作方法仅供参考，具体效果还受到环境和设备等因素的影响。
在实际使用中，建议根据实际情况进行调整和优化。
自制电视天线详细教程
自制电视天线详细教程在家里或办公室中享受高清电视节目是每个人的追求，而良好的电视信号接收是获得高清画质的关键。
虽然市面上有各种各样的电视天线可供选择，但是有时价格较高或信号接收效果不理想。
那么，为什么不考虑自制电视天线呢？本文将详细介绍如何制作一个简单而有效的自制电视天线。
材料准备：1. 75欧姆同轴电缆（6-10英尺）2. 电视电缆头插头3. 电缆钢线4. 木板或塑料板（2x4英寸）5. 万能胶水6. 电缆剪刀或钳子7. 电视机步骤1：测量和切割电缆首先，测量并切割75欧姆同轴电缆。
根据您的需要，电缆的长度可以在6至10英尺之间。
在此过程中，确保不要剪断电缆内部的铜绞线，因为它是天线的核心。
步骤2：剥去电缆外层绝缘使用电缆剪刀或钳子剪掉电缆的一段外层绝缘，长度约为3英寸。
小心不要损坏电缆内部的电线。
步骤3：剥开内绝缘在电缆外层绝缘部分的末端，剥开大约1/2英寸的内绝缘层。
这将直接暴露出铜绞线作为我们的天线。
步骤4：制作反射器在一块木板上，固定一根电缆钢线以制作天线的反射器。
这根钢线长度应大于电缆长度的两倍，以确保天线的稳定性。
步骤5：固定电缆到反射器使用万能胶水将电缆连接到钢线反射器的中央位置。
确保铜绞线与钢线接触良好，并粘贴牢固。
步骤6：连接电缆头插头在电缆另一端的末端，安装一个75欧姆的电缆头插头。
确保插头连接坚固，以避免信号的干扰。
步骤7：调整天线位置将自制电视天线与电视机连接。
根据您所在的地理位置和接收到的信号质量，调整天线的方向和位置。
最好的信号质量通常是天线指向广播塔的方向。
步骤8：连接电视机将自制电视天线的电缆头插头与电视机的天线接口连接。
确保连接紧固，并确保没有松动。
步骤9：扫描电视节目使用电视遥控器进入电视设置菜单，选择自动扫描电视节目。
电视将自动搜索并存储当前区域的可用电视频道。
步骤10：调整天线位置（如果需要）根据扫描结果进行评估，如果您没有获得所需的信号质量或频道数量，可以尝试微调天线的位置和方向。
地面波天线制作尺寸
地面波天线制作尺寸地面波天线是一种广泛应用于广播电视、通信等领域的无线信号传输装置。
本文将为您介绍如何制作地面波天线，并提供制作过程中的一些实用建议。
一、地面波天线简介地面波天线是一种垂直极化的天线，其主要特点是频带宽度较宽，抗干扰能力强。
在我国，地面波广播电视信号采用VHF（甚高频）和UHF（超高频）两个频段，相应的天线制作也有所不同。
二、制作地面波天线的材料和工具1.材料：铝合金杆、泡沫板、绝缘子、钢丝绳、防水胶带等。
2.工具：切割机、电钻、螺丝刀、扳手、卷尺等。
三、地面波天线制作步骤1.确定天线尺寸：根据所需覆盖的频率范围，选择合适的天线尺寸。
一般而言，天线长度应为工作波长的1/4至1/2。
2.制作天线主体：将铝合金杆按照所需长度切割，并在两端分别安装绝缘子。
3.制作天线支撑结构：使用泡沫板制作天线支撑板，根据天线尺寸和形状进行切割，然后用钢丝绳将其固定。
4.组装天线：将天线主体、支撑板和绝缘子组装在一起，确保连接牢固。
5.封装天线：为防止雨水侵入，可在天线表面包裹一层防水胶带。
四、地面波天线调试与使用1.调试：将制作好的天线安装在合适的高度，调整其方向和角度，以达到最佳接收效果。
2.使用：连接天线至接收设备，如电视机、收音机等，正常接收信号。
五、制作注意事项1.精确测量天线尺寸，确保制作出的天线能覆盖所需频段。
2.选用合适的材料和工具，保证天线的使用寿命和性能。
3.在制作过程中，注意安全操作，避免触电等意外事故。
4.安装时，确保天线主体垂直于地面，以提高信号接收效果。
通过以上步骤，您便能制作出适用于地面波广播电视信号接收的简易天线。
在实际使用中，根据需要可以对天线进行调整和优化，以获得更好的接收效果。
自制地波DTMB电视双环形室内天线资料
自制地波电视双环形室内天线:接收地面分米波频率目前大约在500--800ＭＨＺ的频率范围，如果您在市区场强可以，您又想即兼顾低频段又兼顾高频段，它最佳谐振；频率中心应在７００ＭＨＺ左右，根据无线电传播速度与频率换算；中心频率波长约42CM，那么做环形天线它的直径应是13CM，即直径是中心频率波长约42CM的4分之一。
如果我们把一根42CM的导线看成是中心频率波长42CM，做成圆环状，那么它的直径就应近是13CM。
如果我们制做了一付良好的天线，在接收地面波中，就会收到事半功倍的效果！这是我做的双环形室内天线，直径42CM的4分之一波长。
最佳阻抗匹配环与环之间距离约为八分之一波长。
自制地波电视菱形天线1、铜芯电线去胶皮，钳子榔头齐上阵，尽量把铜丝弄的平直。
根据当地的地面数字信号的频率，计算出菱形天线的几何尺寸。
理论上说，不同的发射频率就要不同的尺寸，可是电视信号发射的频率那么多，难道要做尺寸不同的天线吗？否！只需计算出发射频率的中间值即可。
光速：299792/s，若发射频率中间值为600M（具体的以当地的发射频率而定），速度系数：0.97，则边框长度的计算公式：光速/频率中间值*速度系数/4我这里计算出天线的边框大约是12.5cm，取成13cm也可以，自己制作，有些误差也不要紧。
2、将铜丝按规定的长度弯曲，角度保持垂直，否则会造成双菱形不在一个水平面，影响信号的接收。
两米长的铜丝直接制作四菱形天线的工艺有点复杂，我是先制作了双菱形，再组装成四菱形。
3、焊接。
用电烙铁将铜丝焊接，形成一个封闭的回路。
本人从未学过焊工知识，电烙铁也很普通，铜丝焊接本来很难操作，但是只要耐心细致，还是能焊接成功的。
焊点处尽量弄的圆滑，不要有尖刺形成。
同轴天线电缆的接地钢质网不容易焊接，可以插入铜丝，再进行焊接。
为方便焊接和更加稳固，我把这个插入接地网罩的铜丝做了弯曲处理。
焊接一个点后，立即用绝缘胶带缠绕，做绝缘处理，再焊接第二个焊点。
地面波天线制作方法
地面波天线制作方法
地面波天线是一种在大气层进行射频通信的无线电设备，其性能好、结构简单、成本低廉，因此在射频通信应用中备受青睐。
想要自己制作一个地面波天线，可以按照以下几步操作。
首先，准备所需材料。
主要有铜线、RG58或RG59的同轴电缆、接线端子、电
阻片、铁磁体和介质线，以及一些工具如剪刀、锯子、电烙铁和余热柱等。
其次，使用同轴电缆制作。
首先计算出同轴电缆的周长，然后按照一定的比例
剪切同轴电缆，然后将同轴电缆的中央结点接到接线端子上，中央结点两端分别接上电阻片。
第三，使用铁磁体制作，用电烙铁将铁磁体固定在天线底座上，然后把铁磁体
两端口拧紧，将接线端子的剩余的两端口接到铁磁体的两个口上，然后再拧紧接线端子。
最后，使用铜线和介质线将接线端子的两端口连接起来，然后可以使用一定的
高频测试仪进行测试，如果实测特性能够满足要求，则完成了制作地面波天线。
总之，制作地面波天线需要准备一定的材料，并且要按照一定的操作步骤去操作，最后还需要测试实测特性才能保证制作的结果是正确的。
双环电视发射天线的制作
双环电视发射天线的制作
潘云中
【期刊名称】《《家庭电子》》
【年(卷),期】2003(000)012
【摘要】本文介绍电视发射天线的制作方法如下。
电视发射天线有很多种,其中双环电视发射天线频带宽、馈电简单、发射效率高而优于其它电视发射天线。
其结构如图1所示。
它主要由上下环形振子,双导线以及支架等组成。
上、下环形振子的圆周长等于所发射电视频道的中心波长。
双导线长度为所发射电视频道中心频率的0.3～0.5波长。
【总页数】1页(P15)
【作者】潘云中
【作者单位】
【正文语种】中文
【中图分类】TN948.52
【相关文献】
1.电视发射天线八、十频道双工器的制作 [J], 薛双富;王会军;冯雪
2.双环电视发射天线的制作 [J], 潘云中
3.调频电视发射天线的制作与使用实践 [J], 金正男;李宝华
4.农村卫星接收、电视发射天线避雷针的简易制作及安装 [J], 伍恩发
5.双环电视发射天线制作 [J], 潘云中
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自制地波电视双环形室内天线:
接收地面分米波频率目前大约在500--800ＭＨＺ的频率范围，如果您在市区场强可以，您又想即兼顾低频段又兼顾高频段，它最佳谐振；频率中心应在７００ＭＨＺ左右，根据无线电传播速度与频率换算；中心频率波长约42CM，那么做环形天线它的直径应是13CM，即直径是中心频率波长约42CM的4分之一。
如果我们把一根42CM的导线看成是中心频率波长42CM，做成圆环状，那么它的直径就应近是13CM。
如果我们制做了一付良好的天线，在接收地面波中，就会收到事半功倍的效果！
这是我做的双环形室内天线，直径42CM的4分之一波长。
最佳阻抗匹配环与环之间距离约为八分之一波长。
自制地波电视菱形天线
1、铜芯电线去胶皮，钳子榔头齐上阵，尽量把铜丝弄的平直。
根据当地的地面数字信号的频率，计算出菱形天线的几何尺寸。
理论上说，不同的发射频率就要不同的尺寸，可是电视信号发射的频率那么多，难道要做尺寸不同的天线吗？否！只需计算出发射频率的中间值即可。
光速：299792/s，若发射频率中间值为600M（具体的以当地的发射频率而定），速度系数：0.97，则边框长度的计算公式：光速/频率中间值*速度系数/4
我这里计算出天线的边框大约是12.5cm，取成13cm也可以，自己制作，有些误差也不要紧。
2、将铜丝按规定的长度弯曲，角度保持垂直，否则会造成双菱形不在一个水平面，影响信号的接收。
两米长的铜丝直接制作四菱形天线的工艺有点复杂，我是先制作了双菱形，再组装成四菱形。
3、焊接。
用电烙铁将铜丝焊接，形成一个封闭的回路。
本人从未学过焊工知识，电烙铁也很普通，铜丝焊接本来很难操作，但是只要耐心细致，还是能焊接成功的。
焊点处尽量弄的圆滑，不要有尖刺形成。
同轴天线电缆的接地钢质网不容易焊接，可以插入铜丝，再进行焊接。
为方便焊接和更加稳固，我把这个插入接地网罩的铜丝做了弯曲处理。
焊接一个点后，立即用绝缘胶带缠绕，做绝缘处理，再焊接第二个焊点。
4、加固处理。
为了使天线的焊点不至于外力而脱落，我做了加固处理。
用了废旧的塑料拖把杆，用电烙铁可以很方便地烙出四个凹槽，天线的边框嵌入进去，就很稳固了。
也可以采用其他方式固定的。
5、升级成4菱形天线。
其实双菱形天线已经足够了，可是好奇心的驱使和为了体验DIY的乐趣，我又另外加了两个菱形，做成了四菱形天线。
分别做两个全等的菱形（实际是正方形，方法同上）直接焊接在双菱形的两侧，焊接实在不易，直接用绝缘胶带固定也可以，但一定要保持尺寸大致不变。
天线保持在一个水平面内是至关重要的。
由于是纯业余水平制作，铜丝的弹性有很大，四菱形天线很难保持在一个水平面。
于是我找了一块废弃的家庭装修用的三层木工板来固定。
三层板很薄，电烙铁很轻松就能开孔，把天线需要固定的地方开孔，再用胶带穿进去固定，四菱形就可以大致保持在一个水平面上了。
我找了块木工胶合板做底座，底座很沉，起到稳定作用。
几块木头做支架，把天线放置在空调外机上。
全部是废物利用，本来设计成可旋转方向的，实在没有时间了，先就这样凑合，有时间了再捣鼓。
