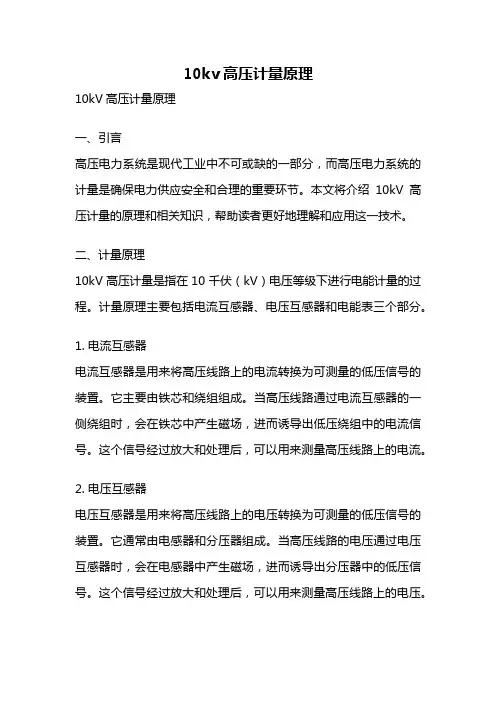

10kv高压计量原理
10kv高压计量原理10kV高压计量原理一、引言高压电力系统是现代工业中不可或缺的一部分，而高压电力系统的计量是确保电力供应安全和合理的重要环节。
本文将介绍10kV高压计量的原理和相关知识，帮助读者更好地理解和应用这一技术。
二、计量原理10kV高压计量是指在10千伏（kV）电压等级下进行电能计量的过程。
计量原理主要包括电流互感器、电压互感器和电能表三个部分。
1. 电流互感器电流互感器是用来将高压线路上的电流转换为可测量的低压信号的装置。
它主要由铁芯和绕组组成。
当高压线路通过电流互感器的一侧绕组时，会在铁芯中产生磁场，进而诱导出低压绕组中的电流信号。
这个信号经过放大和处理后，可以用来测量高压线路上的电流。
2. 电压互感器电压互感器是用来将高压线路上的电压转换为可测量的低压信号的装置。
它通常由电感器和分压器组成。
当高压线路的电压通过电压互感器时，会在电感器中产生磁场，进而诱导出分压器中的低压信号。
这个信号经过放大和处理后，可以用来测量高压线路上的电压。
3. 电能表电能表是用来测量电能消耗的装置。
它主要由电机和计数器组成。
当电流互感器和电压互感器的信号输入电能表时，电机会转动，从而驱动计数器进行计数。
通过对电机的转速进行测量，可以得到高压线路上的电能消耗情况。
三、计量误差和校验在高压计量过程中，由于各种因素的影响，会产生一定的计量误差。
为了确保计量的准确性，需要进行定期的校验和检测。
1. 计量误差计量误差是指实际测量值与真实值之间的差异。
计量误差主要包括电流互感器误差、电压互感器误差和电能表误差。
这些误差可以通过校验和调整来降低，从而提高计量的准确性。
2. 校验方法校验方法主要包括标准表校验和现场校验。
标准表校验是将待测表与已知准确的标准表进行对比，以确定其误差范围。
现场校验是将特定负载接入高压电力系统，通过测量不同负载下的电能消耗情况来校验电能表的准确性。
四、应用和发展10kV高压计量技术在电力系统中具有重要的应用价值。
电流互感器现场检定
开关 按键
电流 负荷箱
电压 负荷箱
电脑
互感器 校验仪
互感器校验台
调压器
标准电压、电流互感器
电源开关 按键
测量接线端子 显示屏 电源输入端
通信口 微型打印机
互感器校验仪
电流、电压负荷箱
—
电流互感器
除外
3、工频耐压试验
1）一次对二次及对地加试验电压按出厂试验的85%进行，从接近于零的电压平稳上升； 2）试验二次对地间加压2kV停留1min； 3）然后平稳下降到接近零电压试验时无异音、无异味、无击穿和表面放电，绝缘保持良好。
4、绕组极性检查：
使用电流互感器校验仪检查绕组的极性。按比较法线路接线，升起电流至额定值的5%以下测试，用 校验仪的极性指示功能或误差测试功能，确定互感器的极性。
分类：测量用： 一般用途 0.1、0.2、0.5、1、3、5
特殊用途 0.1S、0.2S
保护用： P级（5P20、10P20）
TP级（TPX、TPY、TPZ）
误差限值（条件：额定频率、额定功率因数、额定负荷25%~100%之间）
11
12
互感器检验装置
• 互感器检验装置包括标准互感器、互感器校验仪、二次电压（电 流）负荷箱、供电电压互感器（升压器、升流器）、电压（电流） 调节设备，以及互感器的一次、二次接线等。
7
7
电流互感器的误差是由铁心所消耗的励磁磁动势 引起的。也就是说一次电流I1消耗一小部分励磁电流I0使 铁心有磁性，在二次产生感应电势，这样才有了二次电 流I2。
电流互感器误差（用复数误差表示）：

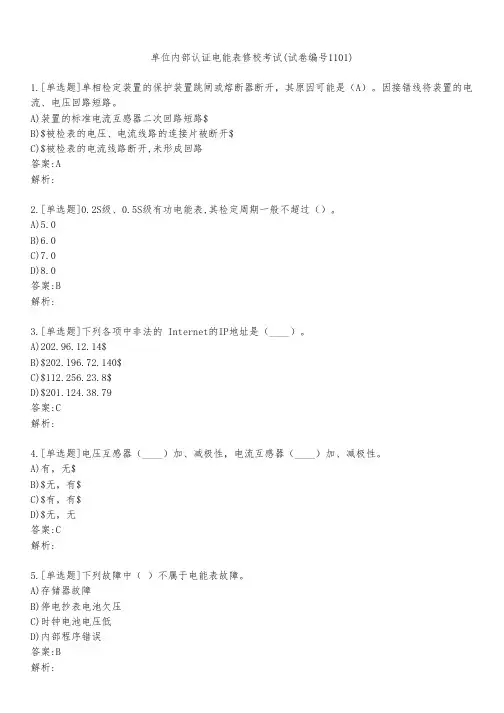

单位内部认证电能表修校考试(试卷编号1101)
单位内部认证电能表修校考试(试卷编号1101)1.[单选题]单相检定装置的保护装置跳闸或熔断器断开，其原因可能是（A）。
因接错线将装置的电流、电压回路短路。
A)装置的标准电流互感器二次回路短路$B)$被检表的电压、电流线路的连接片被断开$C)$被检表的电流线路断开,未形成回路答案:A解析:2.[单选题]0.2S级、0.5S级有功电能表,其检定周期一般不超过（）。
A)5.0B)6.0C)7.0D)8.0答案:B解析:3.[单选题]下列各项中非法的 Internet的IP地址是（____）。
A)202.96.12.14$B)$202.196.72.140$C)$112.256.23.8$D)$201.124.38.79答案:C解析:4.[单选题]电压互感器（____）加、减极性，电流互感器（____）加、减极性。
A)有，无$B)$无，有$C)$有，有$D)$无，无答案:C解析:5.[单选题]下列故障中（ ）不属于电能表故障。
A)存储器故障B)停电抄表电池欠压C)时钟电池电压低D)内部程序错误6.[单选题]《电能计量装置技术管理规程》中规定：接入中性点绝缘系统的3台电压互感器，220kV的宜采用（____）方式接线。
A)Y/y$B)$V/v$C)$Y0/y0$D)$Yn/yn答案:A解析:7.[单选题]检定一台0.2级的电流互感器时，某个测量点的误差，在修约前为－0.130%、＋5.50′；修约后为（ ）A)（－0.14%、＋6.0′）B)（－0.12%、＋6′）C)（－0.13%、＋5.5′）D)（－0.14%、＋5.5′）答案:B解析:2015袁提供8.[单选题]电容式电压互感器的误差由电容分压比误差，（ ）和负载误差组成。
A)励磁误差B)电动势误差C)压降误差D)绕组内阻误差答案:A解析:9.[单选题]比差的平均值实验标准差为（____）。
A)0.0007$B)$0.0008$C)$0.0009$D)$0.00答案:B解析:10.[单选题]标准电能表起动并累计计数后，用控制脉冲或切断电压使它停止计数，显示数字应保持（ ）s不变化。
国家电网财〔2014〕313号-电能表轮换成本定额和用电计量及用电信息采集系统运维成本定额
１０％ １０％ １０％ １２．５％ １２．５％ １２．５％
６．００ ６．００ ８．５０ ８．５０ ８．５０ ８．５０
６．００ ６．００ ８．５０ ８．５０ ８．５０ ８．５０
（五） 采集终端维护 １ 采集器维护 ２ 集中器维护 ３ 专变终端维护
07010701 采集器
4%
07010702 集中器
4%
1
（２）计算规则 以“台”为计量单位。电能表数量为按照 ６—１０ 年轮换 周期，每年 １１％轮换。电能表新增数量按照每年 ２％考虑（综 合各单位实际）。 ２．单相表计量箱轮换成本 （１）工作内容 包括城乡居民单相电能表箱维护、开箱检查、清洁、固 定、加封、接地、表后开关及表前总开关安装等工作。 （２）计算规则 以“表位”为计量单位。计量箱的生命周期为十年，每 年为 １０％更换。
５０％
二次压降负荷测试仪
５０％
４０００．００ ４０００．００
４０００．００ ４０００．００
便携式互感器标准设备大修
５０％
４０００．００ ４０００．００
２ 计量标准设备送检与比对 07010902 计量标准设备送检与比对
３ 政府技术监督
07010902
单相电能表标准设备备送检与 比对 三相电能表标准设备备送检与 比对 互感器标准设备备送检与比对 （室内） 互感器标准设备备送检与比对 （室外） 政府技术监督
附件 １－３
国家电网公司 电能表轮换成本定额和用电计量 及用电信息采集系统运维成本定额
国家电网公司 二○一三年十二月
编制说明
一、成本定额内容与范围 １．本定额适用于电能计量设备、用电信息采集系统检修 运维工作，主要为国家电网公司有关文件规定的工作内容。 ２．每个维护子项均以正常维护工作量为基准考虑定额， 使用时根据实际的工作量选取相应的定额子项。 ３．内容包含城乡居民用户单相表安装及轮换、计量设备 检定、计量设备现场检验、计量设备维护、采集终端检测、 采集终端维护、采集系统的通讯信道占用、计量标准设备及 库存管理设备的检修维护等。 二、成本定额中工作量计算规则 （一）电能表轮换成本 １．单相电能表轮换成本 （１）工作内容 城乡居民用户的单相电能表安装、开箱检查、清洁、固 定、加封、接地等工作，不包括涉及电缆及线路变动的有关 改造工作。城乡居民用户单相电能表数量按照全部单相电能 表在运数量的 ９０％考虑。 计量设备安装分为新增和轮换业务，对于新增业务包括 电能表、表箱购置及安装等费用，对于轮换业务，则仅包括 电能表购置和安装费用。

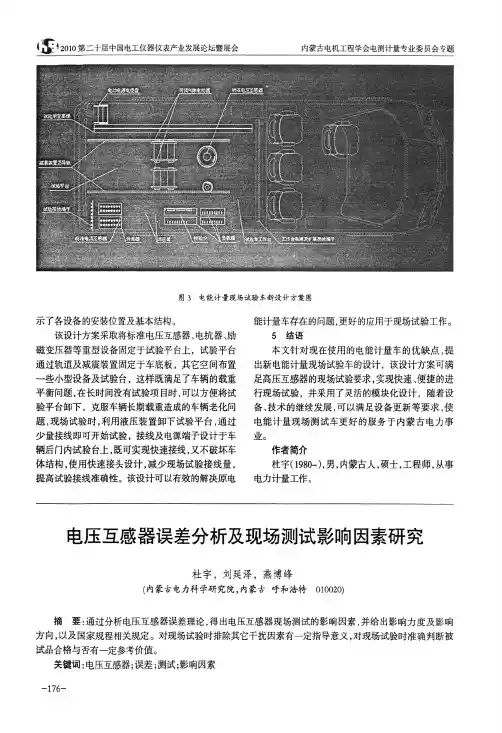

电压互感器误差分析及现场测试影响因素研究
户伽等ｘ（Ｒｅｏｓ４％＋Ｘｓｉｎ‘％）ｘ１００％
ｕ２
【１］ＪＪＧｌ０２１—２００７《电力互感器》检定规程
作者简介
．馘一手ｘ（Ｒｓｉｎ自。口＋Ｘｃｏｓ．ｉｏｓ）ｘ３４３８（’）
，
杜宇（１９８０一），男，内蒙古人，硕士。工程师，从事 电力计量工作。
光电电流互感器的发展及对其校验方法的探讨
电力计量工作。
电压互感器误差分析及现场测试影响因素研究
杜宇，刘延泽，燕博峰
内蒙古电力科学研究院，内蒙古呼和浩特０１００２０）
摘要：通过分析电压互感器误差理论，得出电压互感器现场测试的影响因素，并给出影响力度及影响 方向，以及国家规程相关规定。对现场试验时排除其它干扰因素有一定指导意义，对现场试验时准确判断被 试品合格与否有一定参考价值。 美键词：电压互感器；误差；测试；影响因素
荷变化等。
４．２
１试验电源频率变化引起谐振点变化
在电容式电压互感器的比差ｒ和角差６表达式
中，只有当时ｍ虾
、瓜丽
Ｖ“Ｃ１＋ｃ２
Ｊ
１７≮才．才等于零，此时谐振电抗器Ｌ的感抗ｗＬ ∞ＬＬ－…２
与等值电容Ｃ．＋ｔ的容抗ｌ恤（ｃ，＋ｃ２）】相等，当电源
频率改变，Ｗ偏离ｆｏｏ－—＝兰＝—＃时，ⅢＬ—
］—≠—丌不等于零，冈而电容式电压互感器的误差 ㈨ｌ＋Ｌ２
暑ｊ２０ｉｏ∞，－
旦！里里兰坚堡坚至芏些苎堡堡堡墅堡墨
堕垦鱼皇塑三垦兰垒皇塑盐里主些至些皇望里
目３
ｔ＊计量ｍ＊Ａ验丰＂＊计ｉ章目
示了各设备的安装位置及基本结构。 该设计方案采取将标准电压互感器、电抗器、励 磁变压器等重型设备闻定于试验平台上，试验平台 通过轨道及减震装置固定于车底板，其它空间布置
GIS内电压互感器现场校验技术研究与设备研制
GIS内电压互感器现场校验技术研究与设备研制摘要：在变电站现场开展GIS内电压互感器误差校验时，会面临试验一次回路长、GIS管道电容量随管道长短变化等问题，现有试验设备操作复杂且效率低下。
通过研究升压试验操作时不同电感补偿方案的影响因素，设计研制了标准电压互感器与带中压补偿试验变压器一体化试验设备，并将其固定安装于新型现场互感器校验车。
试验设备使用SF6气体作为绝缘介质。
升压装置采用谐振试验变压器，并与标准电压互感器装配于同一气室内部。
标准电压互感器设计了特殊结构用于改善系统的不均匀电场分布问题，同时提升了设备使用带中压补偿试验变压器的补偿效果。
标准电压互感器与升压器同室对测量结果影响等技术难题得到了有效解决。
试验设备配合电动可调电抗器进行试验操作，满足了500kV电压等级GIS内电压互感现场全电压检测要求，具有可靠性高、操作简便等优点。
关键词：GIS；电压互感器；现场校验；电感补偿；全电压检测引言目前，我国智能电网正处于快速发展期，新建、扩建了大量的智能变电站，基于气体绝缘开关设备（gasinsulatedswitchgear，GIS结构的电力设备因其具有安全稳定、集成度高、占地面积小等优点，被越来越广泛地应用于变电站建设中。
GIS内的电力互感器是电能计量及继电保护系统的重要组成部分，其准确性至关重要。
GIS设备一般采用整体建构型式，一次线路和一次设备都密封在封闭管道内。
对GIS内的电容式电压互感器进行现场校验时，无法拆卸进行单体试验，需要对一次侧整条回路进行升压操作。
试验回路长，则对升压设备容量要求高；同时，一次回路的电容量会随GIS管道的长度变化而变化。
开展全电压试验时，要求试验电源容量增加以补充一次回路无功增加，或者通过无功补偿降低电源容量。
通常在变电站现场，所能提供的电源容量无法实现全电压检测。
目前采用的无功补偿设备由于不能大范围调节电感量，所以无法实现最佳的无功补偿方案。
为了实现对电压互感器（包括GIS内电压互感器）在全电压状态下的安全快速校验，升压设备使用带中压补偿效果的试验变压器，解决标准电压互感器与升压器同室对测量结果影响分析等技术难题，设计研制了适应车载环境的新型一体化试验设备。
关口电能表现场校验方法分析
关口电能表现场校验方法分析谭清;张军;贾海菠;张磊;白雪峰【摘要】结合关口电能表现场校验工作经验,针对校验项目,即常规检查、电能表运行状态下工作误差的测定、计量二次电压和电流回路接线正确性的检查、计量差错与不合理计量方式的检查、智能型电子式电能表其他计量功能检测等,探讨了现场校验的具体方法.对关口电能表现场校验要求的条件、电能表现场校验标准装置的正确使用方法、现场校验安全措施进行了详细叙述,并建议相关管理部门尽快制定适应智能型电子式电能表现场校验的技术规范,用以指导该类型关口电能表现场校验工作.【期刊名称】《内蒙古电力技术》【年(卷),期】2013(031)004【总页数】6页(P7-12)【关键词】关口计量;关口电能表;智能型电子式电能表;现场校验;标准装置;准确度【作者】谭清;张军;贾海菠;张磊;白雪峰【作者单位】内蒙古超高压供电局,内蒙古呼和浩特010080;内蒙古超高压供电局,内蒙古呼和浩特010080;内蒙古国电能源投资有限公司准大发电厂,内蒙古呼和浩特010300;内蒙古超高压供电局,内蒙古呼和浩特010080;内蒙古超高压供电局,内蒙古呼和浩特010080【正文语种】中文【中图分类】TM933.40 引言关口电能表对于电网企业的关口计量工作意义重大，由于关口计量的电量非常大，所以定期对关口电能表进行现场校验，是保障关口电能表准确可靠运行的重要技术管理措施。
关口电能表在现场运行时，会出现各种各样的缺陷和故障，例如电能表内参数的设置错误、电能表超差和接线错误、电能表电压回路失压和电流回路断流、不合理的计量方式、通信中断等故障，任何错误或故障都会影响关口计量的准确性和贸易结算的公正性。
因此需要采用科学的现场校验方法进行关口电能表的校验。
为了保证关口电能量计量数据的准确、可靠，目前内蒙古电网关口计量点基本配置了高精度智能型电子式电能表。
该电能表准确度高，具有计量正反向有功电量、四象限无功电量、分时计量、谐波电量、需量、存储负荷曲线、失压计时报警、电量远传抄表等基本功能。
电能表修校理论试题1
问答题10、电子式电能表通电检查时，发现哪些缺陷不予检定？答：1）对已编入程序的电能表自检不正常。
2）显示器件各自段（液晶显示器无异常）显示不清楚，不正确。
3）复零后不能正常工作。
11、电子表检验时，潜动是如何规定的？答：电流线路中无电流，电压线路中所加电压为额定值的115%，在最短的试验时间△t内，其电能脉冲输出端不产生多于一个的脉冲。
12、电子表校验时，停止试验是如何规定的？答：电能表启动并累计计数后，切断电压，电能表显示数字不应发生变化。
13、如何测定电子表标准偏差估计值？并写出计算公式。
答：在额定电压和基本电流（标定电流）下，对功率因数为1和0.5（L）两个负载点分别做不少于5次的基本误差测量，根据化整后的基本误差值，按下式计算标准偏差估计值S（%）式中：n—测量次数 n≥5Ei—第I次测量的基本误差，%；E—各次基本误差的算术平均值，%。
14、电能表通电后，显示器的各项功能应满足哪些要求？答：1）测量值显示位数应不少于6位（含1-3小数位），并可通过编程选定。
2）显示的计量单位为：kW（kvar）、kWh（kvarh）或MW（Mvar）、MWh（Mvarh）.3)应有显示各种费率、电能量、需量及其方向、电量脉冲输出、需量周期结束等识别符号。
4）有自检功能的报警信息码，报警码应在正常循环显示项目中第一项显示：（1）电池低电压；（2）电能方向改变。
5）有自检功能的出错信息码，出错故障一旦出现，显示器必须立即停滞在某一信息码上：（1）电池使用时间的极限；（2）因干扰引起的内部程序出错；（3）时钟晶振频率错误；（4）储存器故障或损坏；（5）硬件故障。
6）应能选择显示（略）；7）需要时应能自动循环显示所有的预置数据；8）辅助电源失电后，能通过外接电源和接口或其他方式，显示当时的读数，供工作人员抄录。
15、运行中的电压互感器二次侧为什么不允许短路？答：运行中的电压互感器二次绕组不允许短路。
由于电压互感器内阻抗很小，正常运行时二次侧相当于开路，电流很小。
电压互感器误差分析及现场测试影响因素初探
电压互感器误差分析及现场测试影响因素初探摘要：电压互感器在测试中现场的诸多因素会影响其测量的准确性，其中测试方法和设备、环境电场、电流导体、二次负荷等都会影响误差的准确性，所以应综合考虑影响因素来完成现场测试，以保证测试的准确。
关键词：电压互感器误差产生测试影响结果处理1 电压互感器误差产生电压互感器按照工作原理划分有两种，一种电磁式一种为电容式，电磁式的电压互感器性能稳定，不容易受到外部干扰而产生较大的误差，而电p在测试中，通常是按照标准的电压互感器的比较电路法进行测定，利用标准电压互感器的稳定性对比测定电压互感器的准确性，也可利用试验变压器进行直接升压来测定，采用补偿电抗器对CVT的电容值进行补偿，完成现场测试，主要测试元件包括实验变压器、补偿电抗器、标准互感器、互感器校验仪等构成。
2.2 测试线路接线测试线路的接线应按照高压回路、检测回路、电源回路进行独立连接。
如果电压互感器的二次引线已经连接端子箱，则可以直接从端子箱接线。
如果互感器接线盒与二次端子箱之间的引线出现异常则应以接线盒测接线上的测定结果为标准。
接线应注意完成全部连接后再进行一点接地。
在接线盒接线时应解开计量绕组和保护绕组，利用二次引线替代，然后解开剩余绕组端子，如果在端子箱上完成，应注意接线的标志，并严禁互感器二次短路。
3 CVT误差现场测试的影响因素3.1 环境电场干扰电磁式的电压互感器在回路中的阻抗较低，所以测定中周围的电场虽然会在回路中产生电流和电压，但是其值很小，不能影响电磁式互感器的运行，所以其误差可以忽略。
但是电容式电压互感器的耦合电容器通常没有电场屏蔽功能，在现场测定的环境中，带点元件和耦合电容会利用空间电场而形成杂散电容，出现电容电流。
不带电的金属元件和耦合电容也会形成接地电容。
测试中证实，同样规格的CVT 因为安装位置的差异会出现不同的误差，就是因为其周围的电场存在差异，从而造成了干扰，且与CVT电容有关。
目前应用的标准时110KV互感器的电容标准为0.02μF，而220KV互感器的主要电容量为0.01μF，更高电压的互感器其电容则为0.005μF，所以在现场测试中电场对这几种电容的干扰也就不同，对于高压的互感器的干扰要明显高于110KV和220KV互感器，实测的值显示杂散电容多数集中在10pF以下，所以其干扰的影响范围在0.1%左右，校验时可以针对其值进行调整。
低压电流互感器的校验方法 互感器常见问题解决方法
低压电流互感器的校验方法互感器常见问题解决方法在进行电流误差试验之前,通常需要检查极性和退磁等主面特性。
1、极性检查电流互感器一次绕组标志为P1、P2，二次绕组标志为S1、S2、若P1、S1是同名端在进行电流误差试验之前,通常需要检查极性和退磁等主面特性。
1、极性检查电流互感器一次绕组标志为P1、P2，二次绕组标志为S1、S2、若P1、S1是同名端，则这种标志叫减极性。
一次电流从P1进，二次电流从S1出。
极性检查很简单，除了可以在互感器校验仪上进行检查外，还可以使用直流检查法。
2、电流互感器退磁检查电流互感器在电流蓦地下降的情况下，互感器铁芯可能产生剩磁。
如电流互感器在大电流情况下蓦地切断、二次绕组蓦地开路等。
互感器铁芯有剩磁，使铁芯磁导率下降，影响互感器性能。
长期使用后的互感器都应当退磁。
互感器检验前也要退磁。
退磁就是通过一次或二次绕组以交变的励磁电流，给铁芯以交变的磁场。
从0开始渐渐加大交变的磁场（励磁电流）使铁芯达到饱和状态，然后再渐渐减小励磁电流到零，以除去剩磁。
对于电流互感器退磁，一次绕组开路，二次绕组通以工频电流，从零开始渐渐加添到确定的电流值（该电流值与互感器的设计测量上限有关，一般为额定电流的20—50%左右。
可以这样判定，假如电流蓦地急剧变大，此时表示铁芯以进入磁饱和阶段）。
然后再将电流缓慢降为零，如此重复2—3次。
在断开电源前，应将一次绕组短接，才断开电源。
铁芯退磁完成。
此方法称开路退磁法。
对于有些电流互感器，由于二次绕组的匝数都比较多。
若接受开路退磁法，开路的绕组可能产生高电压。
因此可以在二次绕组接上较大的电阻（额定阻抗的10—20倍）。
一次绕组通以电流，从零渐变到互感器一次绕组的允许的最大电流，再渐变到零，如此重复2—3次。
由于接有负载铁芯可能不能完全退磁。
由于一次绕组的最大电流有限制，过大的话可能烧坏一次绕组。
假如接有负载的二次绕组产生电压不是过高的话，可以加大二次绕组的负载电阻。
互感器检定标准、互感器检定规程QGDW690—2011电子式互感器现场校验规范
ICS29.240Q/GDW 国家电网公司企业标准Q / GDW690—2011电子式互感器现场校验规范Specification for the site verification of electronic transformers2012-06-06发布2012-06-06实施国家电网公司发布Q / GDW690 — 2011目 次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 技术要求 (2)4.1 误差限值 (2)4.2 测量用电子式电压互感器 (2)5 校验设备和条件 (3)5.1 主要设备 (3)5.2 校验环境和条件 (4)6 校验项目和校验方法 (4)6.1 外观检查 (4)6.2 绝缘电阻试验 (4)6.3 工频耐压试验 (4)6.4 电子式互感器极性检查 (4)6.5 电子式互感器输出时间特性测试 (5)6.6 误差的测量 (5)7 校验周期 (9)8 校验结果的处理 (9)8.1 原始记录及保存时限 (9)8.2 非标准级别电子式互感器的定级 (9)8.3 被检电子式互感器的误差计算 (9)8.4 误差修约 (9)8.5 检验结果判断 (10)编制说明 (11)Q / GDW690 — 2011前 言为规范安装在6kV及以上电力系统中的电子式电压、电流互感器的新制造、使用中和修理后的现场校验，特制定《电子式互感器现场校验规范》。
本标准针对智能变电站电子式互感器的应用特点，重点规范了电子式互感器的现场校验的技术要求、校验设备和校验方法等内容。
本标准由国家电网公司智能电网部提出并解释。
本标准由国家电网公司科技部归口。
本标准起草单位：江苏省电力公司、浙江省电力试验研究院、天津市电力公司、重庆市电力公司。
本标准主要起草人：许扬、李震宇、包玉树、袁宇波、孙健、王忠东、卢树峰、卜强生、罗强、许灵洁、杨世海、邓洁清、张小易、高磊、黄浩声、宋亮亮、张佳敏。
保护用电流互感器性能校验的工程计算方法
保护用电流互感器性能校验的工程计算方法贾敏敏; 王晓新; 杜涛; 徐雄军; 陈磊【期刊名称】《《科技创业月刊》》【年(卷),期】2013(026)003【总页数】3页(P189-191)【关键词】继电保护; 电流互感器; 10％误差; 励磁曲线【作者】贾敏敏; 王晓新; 杜涛; 徐雄军; 陈磊【作者单位】湖北中兴电力试验有限公司湖北武汉430077【正文语种】中文【中图分类】F764.5继电保护是保证电力系统安全稳定运行的重要手段，电流互感器饱和会导致微机继电保护装置不正确动作而影响系统正常运行。
在基建和技改工程中，通常对保护装置的可靠性、保护定值的正确性及二次回路的完好性与接线正确性非常重视，而对于保护用电流互感器的现场校核不够重视。
现场调试中，对影响电流互感器饱和的10%误差和伏安特性等项目的测试结果缺乏一种快速有效的方法来进行验算，并正确地判断电流互感器工作特性是否满足继电保护运行要求。
为此，笔者介绍了一种保护用电流互感器性能校验的工程计算方法。
1 电流互感器测试基本原理电流互感器测试一般采用间接法，即二次交流电压法，现场试验接线见图1，基本原理如下：（1）在电流互感器二次绕组上施加交流电压，一次侧开路，使得励磁绕组上的电压与某种运行状态的电压相同，通过测取二次电压－励磁电流的关系来对励磁特性进行测试。
图1 测试电流互感器试验接线图（2）电流互感器一次侧开路，在二次绕组上施加交流电压，断开其他二次绕组，在一次侧将会产生感应电压，二次绕组铁心上的交流电压与一次侧感应电压幅值之比等于匝比，相位差可以反映极性。
（3）根据电流互感器的一次额定电流、二次额定电流、实测匝比、励磁特性以及负荷，可以计算出实际电流比以及不同负荷、不同电流百分比情况下的比差和角差。
1.1 励磁曲线电流互感器伏安特性曲线反映的是二次电压（Ub）与二次电流（IS）的关系，由于测试时一次侧开路，二次电流（IS）等于励磁电流（Ie），得到关系式（1），在二次阻抗（Zct）已知下得到感应电动势（ES）与励磁电流（Ie）的关系曲线，即为电流互感器励磁曲线。
电压互感器现场校验仪说明书
电压互感器现场校验仪说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语目录一、概述 (5)二、主要特点 (5)三、主要技术指标 (6)四、工作原理 (8)五、面板说明 (9)六、操作说明 (10)七、使用注意事项 (13)八、检定时注意事项 (14)一．概述HEY-H智能互感器校验仪是我公司开发出的新一代智能型互感器校验仪。
除保持了原高稳定性、准确性的优点外，在原有的高智能化水平上又引入了一些新的思想：采用了大屏幕汉字液晶显示，并采用了液晶屏背光控制手段，使用户方便的根据环境光线选择背光，彻底解决了数码管户外看不清的问题；直接提供各点的测试值及化整值，超差（含变差超差）直接提示；提供S级及轻载的标准测试方法及相应的操作台自动控制功能；提供资产编号录入及存贮功能，便于现场数据微机化管理；直接显示现场CT测试接线图；所有功能操作只需要四个按键。
二．主要特点（1）自动切换：测量过程中可根据测量数据大小自动切换量程。
（2）自动测量：可根据规程要求的测量点，按不同精度要求，自动进行满载及轻载测量。
（3）自动存贮：可存贮50组（满载及轻载）测量数据。
（4）自动化整：可根据被试互感器的准确度等级自动进行误差数据化整，并判断是否超差。
中国南方电网有限责任公司电能计量装置现场检验作业指导书
四.电流、电压互感器现场检验
电流互感器检验方法与操作步骤
3 试验接线
连接一次、二次及测量回路。 1）确认电流互感器一次连接方式（当一次为可变连接时）。 2) 确认一次电流无别的旁路（一般要求 CT 所在间隔的开关断开，连接 CT 一次的接地刀闸
三.电能表现场实负荷（在线）检验
检验方法与操作步骤
3 电能表内部时钟校准 1）校核电能表内部时钟与北京时间之差； 2）电能表内部时钟校准的步骤 a) 检查电能表内部日历时钟是否正确 检查被试电能表内的日历时钟，与北京时间相差在 1 分钟以内的可不调整时间，相差在
1~5 分钟需现场调整时间；与北京时间误差在 5 分钟以上，分析原因，必要时更换表 计。 b) 采用 GPS 法校对电能表内部时钟 将 GPS 的通讯接口（串口）接至便携式电脑的一个通讯接口，电能表通讯接口接便携式 电 脑的另一个通讯接口。时钟校对前，首先使 GPS 处于有效接收状态（工作现场注意 GPS 接收天 线摆放位置和接收电缆的屏蔽），校准便携式电脑的时钟后，再用便携式 电脑中的电表校时软件 对电能表内部时钟进行校准，校准时记录电表时差，校准后检 查电能表时钟。若现场不具备 GPS 法校时条件，可在试验室先将便携式电脑时钟校准 ，再在工作现场对电能表内部时钟进行校准， 注意时间不得超过 1 周。 c) 采用北京时间校对法校准电能表内部时钟 将便携式电脑与北京时间校准后，再用便携式 电脑中的电表校时软件对电能表内部时钟进行校准，校准前记录电能表时差，校准后 检查电表时钟。当电表具备硬件校时功能时，可采用手动方式。
三.电能表现场实负荷（在线）检验
HGQT-DC电流互感器现场校验仪说明书
HGQT-DC 电压互感器现场校验仪
武汉锐拓普电力设备有限公司
◆ ◆ ◆
防止火灾和人身伤害 使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。 正确地链接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试 线。
◆
产品接地： 本产品除通过电源线接地导线接地外， 产品外壳的接地柱必须接地。 为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前， 应确保本产品已正确接地，请自行检查用户接地线是否可靠。
4、任意负荷下的标准误差 接线及参数设置参照本说明书“PT 误差测量” 。 任意负荷下的标准点误差， 修改铭牌参数下的 “额定负荷” 或者 “下限负荷” ， 进入“PT 误差测量” ，操作参照本说明书的“PT 误差测量” 。 5、实际负荷测量 “实际负荷测量”是测量被测互感器二次回路所带负载的负荷、电导、电纳 以及功率因数。 按“↑” 、 “↓”键，把光标移到“实际负荷测量”上，按“确定” 。进入二 次回路实际负荷测量：
HGQT-DC 电压互感器现场校验仪
武汉锐拓普电力设备有限公司
本仪器的检定功能，详细说明见“附四” 。 （三） 、存储记录 在“主菜单”下，光标移到“存储记录” ，按“确定”进入查看存储数据。
其中： “上一记录”――当前存储编号的上一组存储编号； “下一记录”――当前存储编号的下一组存储编号； 在相关选项按“确定”键，当前数据上移或下移一组。当“存储编号”显示 查看存储数据的编号后，光标移到相应的存储编号上， “确定”进入存储数据的 查看，例如：
“存储记录”――以往存储记录的查询； “系统设置”――时间以及调试数据设置。 （一） 、电压互感器测量 “↑” 、 “↓”键移到，按“确定”键之后，进入主要测量功能。
电能计量装置现场检验_作业指导书
电能计量装置现场检验作业指导书国家电网公司生产运营部目录一、总则1. 适应范围2. 引用的标准和规程3. 名词和术语二、安全工作的一般要求1. 基本要求2. 保证安全的组织措施三、电能表现场实负荷（在线）检验1. 安全工作要求2. 检验项目3. 检验条件4. 检验方法5. 检验结果的处理四、计量用互感器现场测试前的准备工作1. 现场测试工作的注意事项2. 现场测试工作的技术要求（措施）五、计量用电流互感器现场测试1. 安全工作要求2. 测试项目3. 测试用设备和供电电源4. 测试方法5. 测试结果的处理六、计量用电压互感器现场测试1. 安全工作要求2. 测试项目3. 测试用设备4. 使用标准电压互感器的检验方法5. 使用电容式电压比例标准器的检验方法6. 电压互感器实际二次负荷的测量7. 测量数据处理七、电压互感器二次回路压降测试1. 安全工作要求2. 测试用设备3. 测试方法4. 测试结果处理附录A 电能计量装置现场检测原始记录格式附录B 电能计量装置合成误差的计算附录C 电压互感器的负荷误差换算前言本作业指导书主要针对电网关口和大的电力用户的电能计量装置，包括电能表、计量用电流、电压互感器以及电压互感器二次回路压降的现场检验的方法、操作程序和安全要求予以科学合理的规范。
作为各级计量检定机构进行这项工作的指导性文件执行。
编写人员：xx、xx（xx电力试验研究院）xx（国电公司xx高压研究所）xx（国电xx公司技术中心）舒开旗（xx电力试验研究所）候兴哲（xx电力试验研究所）。
审定人员：曾海鸥（国电公司生产运营部）xx（国电公司xx高压研究所）xx（国电公司xx高压研究所）谭志强（华北电科院电测量所）xx文中（xx电力试验研究院）xx（xx电力试验研究院）xxxx（xx电力试验研究院）xx（xx电力试验研究院）xx（xx供电局计量管理所）xx（xx电力公司电力表计厂）xx（xx电力试验研究所）国家电网公司生产运营部2003．3一、总则1 适应范围本作业指导书适应于新装及运行中高供高计的电力用户和发、供电企业间用于电量交易的电能计量装置的现场检验。
(完整版)电能表现场校验方法
一、面板面板布置如图1所示：1．外部电源接口 2 温度敏感器 3 湿度敏感器 4 GPS天线接口(扩展功能)5 脉冲输入6 被校输入7 扩展接口8 钳表A相输入9 钳表B相输入 10 钳表C相输入 11 电压零线 12 C相电压接口13 B相电压接口 14 A相电压接口 15 C相电流输出 16 C相电流输入17 B相电流输出 18 B相电流输入 19 A相电流输出 20 A相电流输入21 串口通信接口 22 工作电源选择 23 USB接口说明：扩展接口可用于二次压降测试，电池充电。
二、被校电能表的的连接1)校验单相电能表Ua端子接火线，Uo端子接零线；Ia+和Ia-端子串入火线，注意极性。
2)校验三相三线电能表（△接法）Ua、Uc端子接A相和C相电压，Uo端子接B相电压；Ia+、Ic+端子接A相和C相电流极性端，Ia-、Ic-端子接A相和C相电流非极性端。
3)校验三相四线电能表（Y接法）Ua、Ub、Uc端子分别接A、B、C三相电压，Uo接零线；Ia+、Ib+、Ic+端子分别接A相、B相和C相电流极性端，Ia-、Ib-、Ic-端子分别接A相、B相和C相电流非极性端。
三、综合测试功能的实现方法①电参数符号含义P：有功功率Q：无功功率S：视在功率I：电流U：电压ø：电压和电流间相位COS：有功功率因数SIN：无功功率因数F：频率T：温度W：湿度②校表参数设置在此状态下，通过方向键（上下左右键）或选择键移动到需要修改的栏目上进行参数输入，校表参数定义如下：a) 接线：指电能表接线方式，按确定键或空格键可选择：四线有功、三线有功、四线无功和三线无功。
四线有功：指三相四线有功电能表；三线有功：指三相三线有功电能表；四线无功：指三相四线无功电能表；三线无功：指三相三线无功电能表。
b) 电流输入：指电流接入仪器方式，按确定键或空格键可选择：内接和钳表，内接是指电流通过校验仪内置互感器输入；钳表是指电流通过钳形互感器输入。
